NAVODILA ZA UPORABO AquaThermica 200 S Tesy

3. Način rada „Grijanja vode“

7. Dezinfekcija vode

Električni grijač se uključuje svaki tjedan, neovsino je li uređaj uključen ili isključen (u stanju pripravnosti). Električni grijač se isključuje kad temperatura dosegne 70°C (dezinfekcija vode protiv Legionella).

OSTALE MOGUĆNOSTI UREĐAJA

Ekipa podjetja TESY je vedno posvečala veliko pozornosti ekološki problematiki, zato uporabljamo tehnologije in materiale z zanemarljivim vplivom na okolje pri proizvodnji svojih izdelkov skladno z Direktivo ES o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi ter Direktivo o odpadni opremi WEEE u RoHS (2011/65/EU u 2012/19/EU).

POMEMBNA VARNOSTNA PRAVILA IN NAVODILA

Pomembno! Garancija neha veljati in proizvajalec ne nosi odgovornosti pri neupoštevanju navodil, ki so določena!

• Naprava ni namenjena rabi oseb (vključno z otroki) z omejenimi fizičnimi, čutnimi ali intelektualnimi sposobnostmi ter ljudje s pomanjkljivim znanjem in izkušnjami, razen kadar so poučene ali so doble navodila za uporabo naprave pri osebi, odgovorni za njihovo varnost.
• Otroke je potrebno poučiti, da se ne igrajo z napravo.
• Otroci se ne smejo igrati z naravo. Čiščenje in vzdrževanje, ki ga mora opravljati uporabnik, ne sme izvajati otrok brez nadzora.
• Prepovedana je uporaba naprave v drugačne namene kot te, za katere je namenjena.
• Ne uporabljajte hranilnika vode, će ni napolnjen z vodo.
• Montažo, začetek uporabe in vzdrževanje mora opraviti usposobljena in pooblaščena oseba. Ne nameščajte naprave sami.
• Napravo je potrebno montirati samo v ognjeodpornih prostorih.
• Uporaba naprave pri temperaturah in nivojih pritiska, ki se razlikujejo od navedenih, ima za posledico neveljavnost garancije!
• Naprava je namenjena gretju sanitarne vode v tekočem agregatnem stanju. Uporaba drugih tekočin v drugačnih agregatnih stanjih ima za posledico neveljavnost garancije!
• Izmenjevalnik toplote naprave je potrebno uporabljati s čisto krožečo vodo.
• Izmenjevalnik toplote je namenjen delovanju v zaprtem cirkulacijskem krogu z delovno tekočino ali vodo + propilen glikolom + preparat za preprečevanje korozije. Neupoštevanje tega pogoja ima za posledico neveljavnost garancije!

PRED STARTOM NAPRAVE

• Natančno preberite Navodila za montažo in vzdrževanje, ki so del vaše naprave!
• Prepričajte se, da je naprava instalirana in povezana po Navodilih za montažo in vzdrževanje, ki so del vaše naprave!
• Prepričajte se, da je hranilnik vode napolnjen z vodo!
• Prepričajte se, da je električno napajanje razpoložljivo in da je skladno z lokalnimi normami!
• Prepričajte se, da zračniki ali vhod/izhod za zrak niso blokirani!

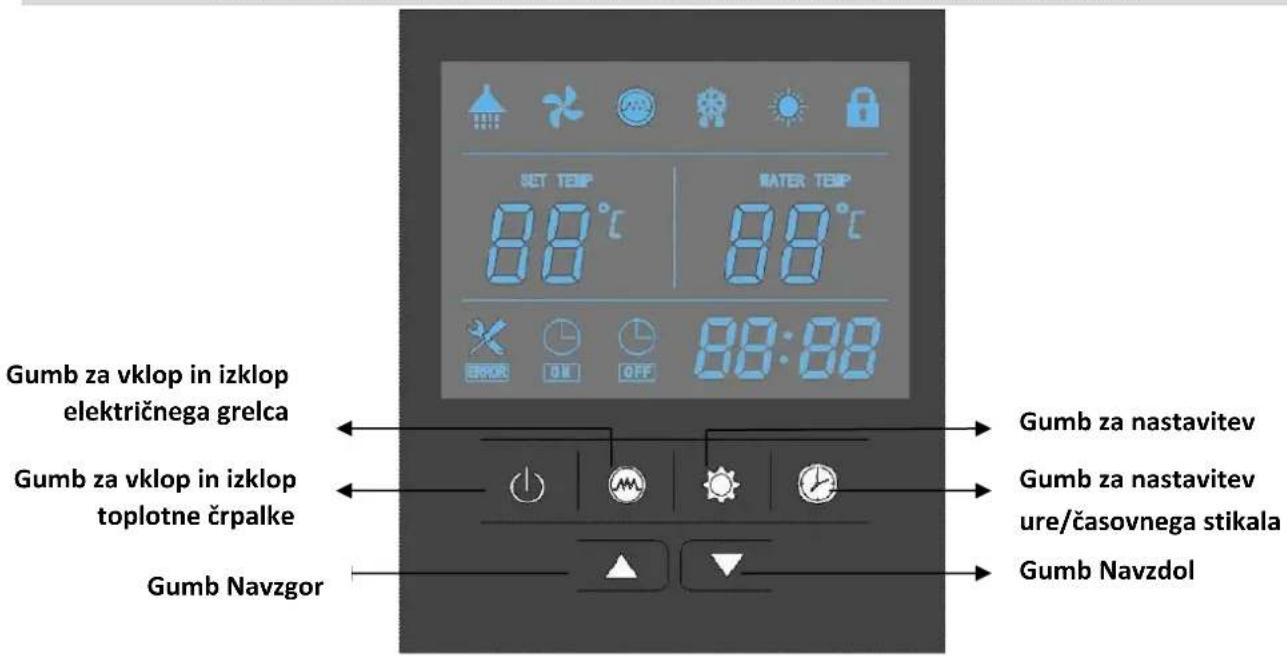

REŽIMI DELOVANJA. UPORABNIŠKI VMESNIK

Gumb za vklop in izklop električnega grelca Gumb za vklop in izklop toplotne črpalke Gumb Navzgor SET TEMP 88°C WATER TEMP 88°C 88:88 ERROR ON OFF Gumb za nastavitev Gumb za nastavitev ure/časovnega stikala Gumb Navzdol

- Simbol na zaslonu
- Simbol - gumb

Pritisnite gumba ▲ in ▼ hkrati in zadržite 5 sekund, da zaklenete nadzorno ploščo.
Pritisnite gumba ▲ in ▼ hkrati in spet zadržite 5 sekund, da jo odklenete.

KORAKI ZA UPORABO NAPRAVE

1. Vklop

Ko napravo povežete na električno omrežje, se na zaslonu za 3 sekunde pojavijo vse ikone. Po avtomatskem preverjanju naprava vstopi v režim pripravljenosti.

Režim pripravljenosti

• Ko je naprava vklopljena in želite vstopiti v nastavitve za uro, pritisnite gumb 🚙️ Ikonice za uro in minute "88:88" bodo utripale hkrati.
• Če želite vklopiti nastavitve za uro in minute, pritisnite gumb; za določitev točne ure in minut uporabite gumba ▲ in ▼.
• Za potrditev izhoda iz nastavitev ure zopet pritisnite gumb

3. Režim gretja vode

Medtem ko je naprava v režimu pripravljenosti, pritisnite in zadržite gumb za 2 sekundi in naprava se bo vklopila. Režim gretja vode začne delovati.

Režim gretja vode

Toplotna črpalka začne delovati, da bi dosegla določeno temperaturo. Če je določena temperatura višja od 65°C, se vklopi tudi električni grelec kot dodatni vir, da se ta temperatura doseže.

Če je zunanja temperatura nižja od -10°C ali višja od 44°C, deluje samo električni grelec.

Ko toplotna črpalka deluje v nizkih temperaturah, se lahko aktivira režim odmrznitev, da se raztopi led, ki se je nabral na uparjalniku.

4. Nastavitev temperature vode

Medtem ko toplotna črpalka deluje, pritisnite gumb ▲ ali ▼, da nastavite željeno temperaturo vode.

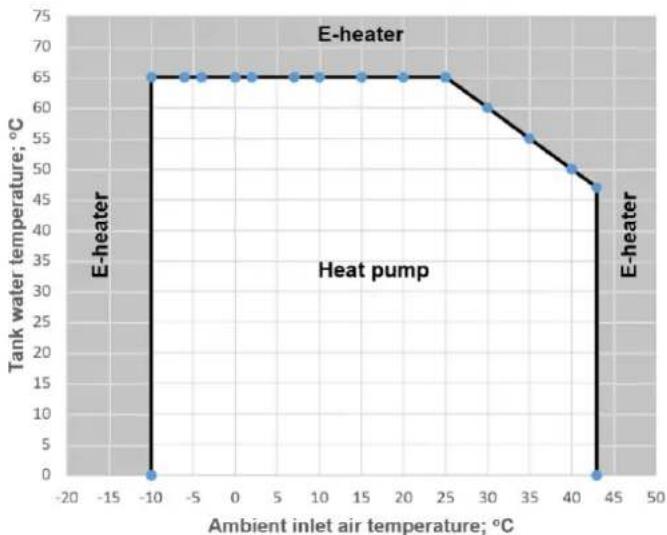

Najvišja dosežena temperatura vode samo preko motorja toplotne črpalke je neposredno odvisna od vhodnega zraka. Glejte razpredelnico spodaj:

Če je nastavljena temperatura (s pomočjo nadzorne plošče) višja od dosežene (prikazano v razpredelnici), se samodejno vklopi električni grelec, da bi se dosegla ta temperatura.

Za zmanjšanje porabe električne energije ne določajte temperature, višje od 55°C.

5. Izklop

Za izklop naprave pritisnite gumb 📄 zadržite 2 sekundi, medtem ko naprava deluje.

Režim pripravljenosti

RATER TEMP 35°C 10:35

KO NUJNO POTREBUJETE TOPLO VODO

6. Režim hitrega gretja

Medtem ko toplotna črpalka deluje, pritisnite gumb 🚗, da aktivirate režim hitrega gretja. Na zaslonu se bo pojavila ikona 🚗 in električni grelec bo začel delovati po nastavljenem programu hrkati s kompresorjem, dokler ne bo dosežena določena temperatura vode.

UDOBJE PRI UPORABI VAŠE NAPRAVE

7. Nastavitev časovnega stikala

• Ko je naprava vklopljena in želite vstopiti v nastavitve za uro, pritisnite gumb 📁 Ikonice za uro in minute "88:88" bodo utripale hkrati.

• Uporabite gumba ▲n za nastavitev ure.

• Pritisnite gumb 📁, da vstopite v nastavitve za minute, ikonica za minute ":88" bo utripala. Uporabite gumba ▲in ▼za določanje minut.

• Pritisnite gumb 📋, da vstopite v nastavitve za izklop časovnega stikala; ikonice za izklop časovnega stikala 📋 in uro "88:" bodo utripale hkrati.
• Uporabite gumba 📂n za nastavitev ure.
• Spet pritisnite gumb 📣, da shranite nastavitve in izstopite iz nastavitev časovnega stikala.

Pritisnite gumb za ustavitev časovnega stikala, medtem ko je režim nastavitve časovnega stikala vklopljen!!!

OPOMBA:

4) Funkciji Vklop in Izklop časovnega stikala sta lahko nastavljeni hkrati.
5) Nastavitve časovnega stikala se samodejno ponavljajo.
6) Nastavitve časovnega stikala se ohranijo tudi po izpadu električne energije.

SKRB ZA VAŠE ZDRAVJE

7. Razkuževanje vode

Električni grelec se vklopi vsak teden, ne glede na to, ali je naprava vklopljena ali ne (v režimu pripravljenosti). Električni grelec se izklopi sam, ko temperatura doseže 70°C (razkuževanje vode proti legioneli).

DRUGE MOŽNOSTI NAPRAVE

5. Režim proti zmrzovanju

Ko je naprava v režimu pripravljenosti in će temperatura v spodnjem delu hranilnika vode pade pod 5°C (zaščita pred zmrzovanjem), se bo električni grelec vklopl, dokler se temperatura v spodnjem delu hranilnika vode ne dvigne do 10°C ali se vklopi napravo.

6. Režim odmrznitev

Ikona 🚪️ kaže, da je funkcija odmrznitev aktivirana. To je samodejna funkcija. Sistem bo vstopil ali izstopil iz režima Odmrznitve glede na program upravljanja.

7. Protiblokadna funkcija pri povezovanju zunanje cirkulacijske črpalke

Če je bila naprava izklopljena 12 ur, bo ta funkcija aktivirala zunanjo cirkulacijsko črpalko za 2 minuti.

8. Ventilator

Ikona prikazuje, da je aktivirana funkcija Ventilator. Ko je naprava vklopljena, pritisnite gumb in zadržite 5 sekund, da aktivirate ali deaktivirate to funkcijo. Če je funkcija vklopljena, bo ventilator deloval, dokler temperatura vode ne doseže določene točke in naprava preide v režim pripravljenosti. V nasprotnem primeru, će je ta funkcija deaktivirana, bo ventilator nehal delovati, ko temperatura vode doseže določeno točko in je naprava v režimu pripravljenosti.

ČE GRE KAJ NAROBE!

• Izklopite napravo! Izklopite jo iz električnega omrežja!
• Pokličite servis in obvestite o kodi napake ali opišite netipično delovanje ali zvoke vaše naprave!

1. Kode napak

Ko se pojavi napaka ali se varnostni režim vklopi samodejno, se številka napake izpiše na zaslonu nadzorne plošče in začne utripati na diodi vezja krmilnika.

Napaka	Koda	LED indikator
Režim pripravljenosti		Izklopljen
Normalno delovanje		Vklopljen (sveti rdeče)
Okvara senzorja za temperaturo vode v spodnjem delu hranilnika vode	P1	☆●(1 utripa)
Okvara senzorja za temperaturo vode v zgornjem delu hranilnika vode	P2	☆☆●(2 utripata)
Okvara senzorja za temperaturo uparjalnika	P3	☆☆☆●(3 utripajo)
Okvara senzorja za temperaturo plinov na vhodu v kompresor	P4	☆☆☆☆●(4 utripajo)
Okvara senzorja za temperaturo zunanjega zraka	P5	☆☆☆☆☆●(5 utripa)
Zaščita pred visokim pritiskom hladilnega sredstva (stikalo za visok pritisk)	E1	☆☆☆☆☆☆●(6 utripa)
Zaščita pred nizkim pritiskom (stikalo za nizek pritisk)	E2	☆☆☆☆☆☆☆●(7 utripa)
Zaščita pred pregrevanjem (stikalo pri pregrevanju)	E3	☆☆☆☆☆☆☆☆●(8 utripa)
Odmrznitev	Indikacija za odmrznitev	☆☆☆☆☆☆☆☆......(stalno utripanje)
Napaka pri povezavi	E8	Vklopljen (sveti rdeče)

2. Režim električni grelec

Če je gumb električnega grelca na upravljanju aktiviran ročno, ko je naprava v režimu pripravljenosti, bo deloval samo električni grelec, dokler temperatura v zgornjem delu hranilnika vode ne doseže določene temperature.

OPIS LED IKON

	Razpoložljiva topla voda	Ikona prikazuje, da je temperatura sanitarne tople vode dosegla določeno vrdnost. Voda je pripravljena za uporabo.
	Ventilator	Ikona prikazuje, da je vklopljena funkcija Ventilator.
	Električni grelec	Ikona prikazuje, da je vklopljena funkcija Električni grelec. Ta funkcija je samodejna. Električni grelec se bo vklopil glede na nastavitev na upravljanju.
[TX46]	Odmrznitev	Ikona prikazuje, da je vklopljena funkcija Odmrznitev. Ta funkcija je samodejna. Funkcija se bo vklopila/izklopila glede na nastavitev na upravljanju.
	Gretje	Ikona prikazuje, da naprava deluje v režimu gretja vode.
	Zaklepanje gumbov	Ikona prikazuje, da je vklopljena funkcija Zaklepanja gumbov. Gumbi bodo ostali zaklenjeni, dokler te funkcije ne izklopite.
	Levi temperaturni zaslon	Zaslon prikazuje nastavljeno temperaturo vode. Pri napaki se bo na tem zaslonu pokazala ustrezna koda za napako.
	Desni temperaturni zaslon	Prikazuje realno temperaturo vode.Pri preverjanju in nastavitvi parametrov se bodo na tem zaslonu prikazale ustrezne vrednosti parametrov.
	Zaslon za uro in časovno stikalo	Zaslon prikazuje točno uro in uro časovnega stikala.
	ČASOVNO STIKALO VKLOPLJENO	Ikona prikazuje, da je vklopljena funkcija ČASOVNO STIKALO VKLOPLJENO.
	ČASOVNO STIKALO IZKLOPLJENO	Ikona prikazuje, da je vklopljena funkcija ČASOVNO STIKALO IZKLOPLJENO.
	NAPAKA	Ikona prikazuje prisotnost napake.

Priporočilo za varovanje okolja

Simbol, ki prikazuje prekrižan koš za smeti na koleščkih, ki ga lahko vidite na napravi in embalaži, določa, da je napravo potrebno ločiti od drugih odpadkov po izteku dobe uporabe naprave.

Po izteku dobe uporabe naprave jo mora uporabnik odnesti v ustrezni center za ločeno zbiranje električnih in elektronskih odpadkov ali vrniti v trgovino pri nakupu novega podobnega izdelka. Razumno ločevanje odpadkov, povezano s sledečim recikliranjem, predelovanje in/ali ekološkim uničenjem neuporabnih naprav pripomore k

izogibanju negativnih posledic na okolje in zdravje ljudi. Prav tako spodbuja ponovno uporabo in/ali recikliranje materialov, iz katerih je izdelana naprava.

Nepravilno uničevanje naprave se kaznuje administrativno po veljavni zakonodaj.
