NAVODILA ZA UPORABO GPR 801 E Güde
SL Čiščenje / Vzdrževanje

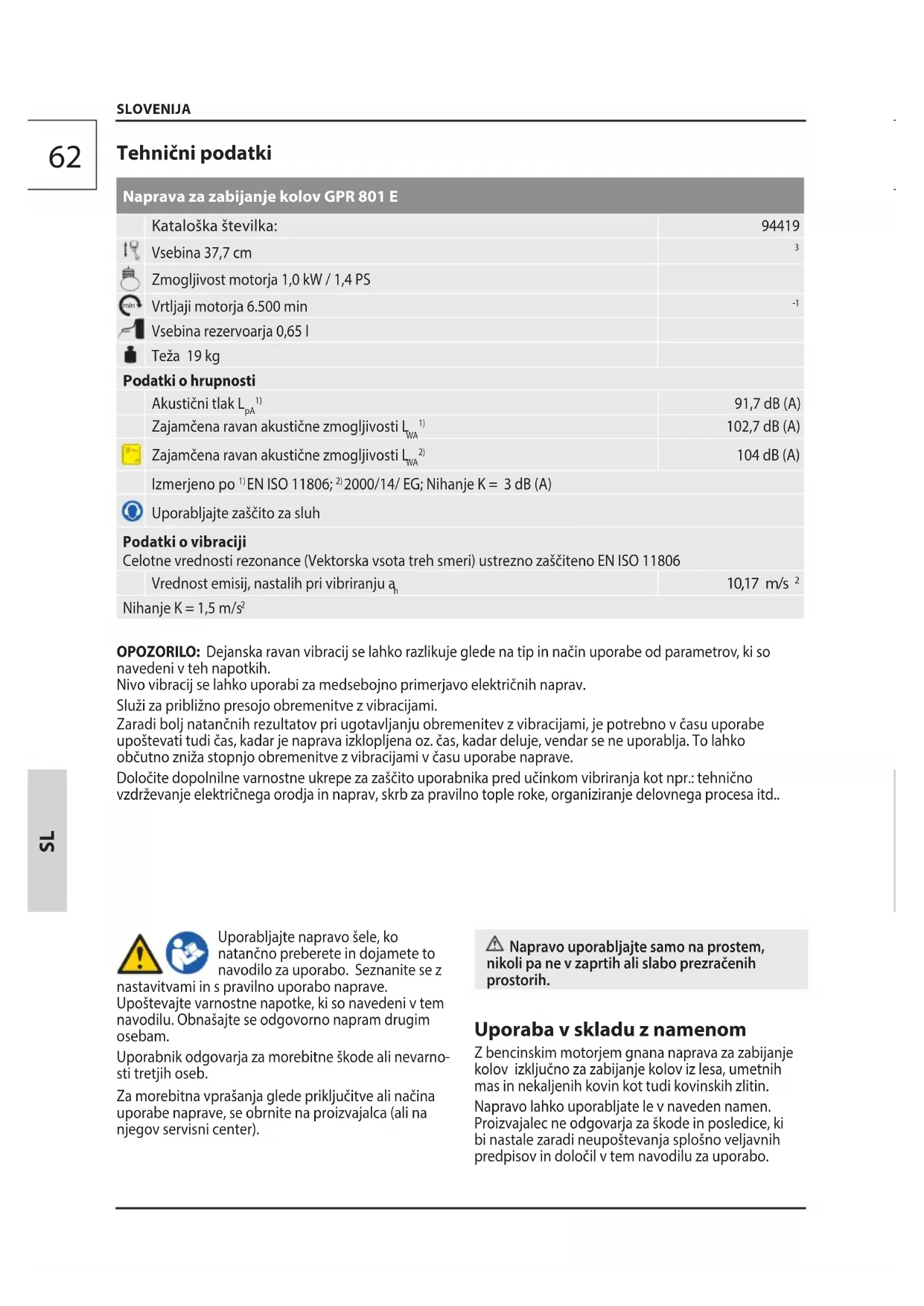

| Kataloška številka: | 94419 | |
| Vsebina 37,7 cm | 3 | |
| Zmogljivost motorja 1,0 kW / 1,4 PS | ||
| Vrtljaji motorja 6.500 min | -1 | |
| Vsebina rezervoarja 0,65 l | ||
| Teža 19 kg |
Podatki o hrupnosti
| Akustični tlak L_pA^1) | 91,7 dB (A) | |
| Zajamčena ravan akustične zmogljivosti L_WA^1) | 102,7 dB (A) | |
| Zajamčena ravan akustične zmogljivosti L_WA^2) | 104 dB (A) | |
| Izmerjeno po ^1) EN ISO 11806; ^2) 2000/14/ EG; Nihanje K = 3 dB (A) | ||
Uporabljajte zaščito za sluh
Podatki o vibraciji
| Celotne vrednosti rezonance (Vektorska vsota treh smeri) ustrezno zaščiteno EN ISO 11806 | |
| Vrednost emisij, nastalih pri vibriranju a_n | 10,17 m/s ^2 |
Nihanje K = 1,5 m/s²
OPOZORILO: Dejanska ravan vibracij se lahko razlikuje glede na tip in način uporabe od parametrov, ki so navedeni v teh napotkih.
Nivo vibracij se lahko uporabi za medsebojno primerjavo električnih naprav.
Služi za približno presojo obremenitve z vibracijami.
Zaradi bolj natančnih rezultatov pri ugotavljanju obremenitev z vibracijami, je potrebno v času uporabe upoštevati tudi čas, kadar je naprava izklopljena oz. čas, kadar deluje, vendar se ne uporablja. To lahko občutno zniža stopnjo obremenitve z vibracijami v času uporabe naprave.
Določite dopolnilne varnostne ukrepe za zaščito uporabnika pred učinkom vibriranja kot npr.: tehnično vzdrževanje električnega orodja in naprav, skrb za pravilno tople roke, organiziranje delovnega procesa itd..
Uporabljajte napravo šele, ko natančno preberete in dojamete to navodilo za uporabo. Seznanite se z
nastavitvami in s pravilno uporabo naprave. Upoštevajte varnostne napotke, ki so navedeni v tem navodilu. Obnašajte se odgovorno napram drugim osebam.
Uporabnik odgovarja za morebitne škode ali nevarnosti tretjih oseb.
Za morebitna vprašanja glede priključitve ali načina uporabe naprave, se obrnite na proizvajalca (ali na njegov servisni center).
Napravo uporabljajte samo na prostem, voli pa ne v zaprtih ali slabo prezračenih ostorih.
Uporaba v skladu z namenom
Z bencinskim motorjem gnana naprava za zabijanje kolov izključno za zabijanje kolov iz lesa, umetnih mas in nekaljenih kovin kot tudi kovinskih zlitin.
Napravo lahko uporabljate le v naveden namen. Proizvajalec ne odgovarja za škode in posledice, ki bi nastale zaradi neupoštevanja splošno veljavnih predpisov in določil v tem navodilu za uporabo.
Obvezno upoštevajte predpise, ki veljajo v državi, kjer se naprava uporablja.
Zahteve, ki jih mora spolnjevati uporabnik
Napravo lahko uporabljajo in vzdržujejo le osebe, ki jo dobro poznajo in so seznanjene z možnimi nevarnostmi.
Nikoli ne puščajte otrok, da napravo uporabljajo sami. Nikoli ne puščajte odraslih oseb brez tega, da jih naučite pravilno uporabljati napravo.
Uporabnik je pred uporabo naprave dolžan natančno prebrati navodilo za uporabo.
Izobrazba: Za uporabo ni potrebna nobena posebna izobrazba, razen strokovnih napotkov v zvezi z uporabo naprave.
Minimalna starost: Mladoletniki lahko uporabljajo napravo, ko dopolnijo 16. leto starosti. Izjema so mladoletniki, ki se kot vajenci udeležijo del z namenom, da se naučijo pravilne uporabe; morajo pa biti pod stalnim nadzorom učitelja. Krajevni predpisi posameznih držav lahko različno določajo starostno mejo uporabnika.
Šolanje: Glede pravilne uporabe se posvetujte z izkušeno osebo in natančno preberite navodilo za uporabo. Posebno šolanje zato ni potrebno.
Sekundarne nevarnosti
Nevarnost poškodb!
Nikoli se z rokami ne dotikajte ohišja, kadar naprava deluje. Uporabljajte zaščitne rokavice.
Pri delu vedno uporabljajte zaščitna očala.
Nevarnost opeklin!
Določeni deli se pri delovanju zelo pregrevajo. Stik z vročimi deli stroja lahko povzroči opekline Počakajte najprej, da se naprave ohladijo.
Nevarnost zastrupitve!
Izpušni plini, gorivo in sredstva za mazanje so strupeni. Vdihavanje izpušnih plinov je lahko smrtno nevarno!
Ne uporabljajte naprave v zaprtem prostoru, kjer se lahko nabirajo nevarni plini ogljikovega monoksida.
Nevarnost eksplozije / Nevarnost požara!
Bencin in bencinski hlapi so lahko vnetljivi, oz. eksplozivni.
Ne uporabljajte aparata v okolju, kjer obstaja nevarnost eksplozije, ali v bližini vnetljivih tekočin, plinov ali prahu.
Nikoli ne uporabljajte naprave v bližini lahko vnetljivih materialov.
Kljub pravilni uporabi in upoštevanju varnostnih predpisov obstajajo še ostale morebitne nevarnosti.
- Poškodbe sluha Prisotnost dalj časa v neposredni bližini naprave lahko poškoduje sluh. Uporabljajte zaščito za sluh
- Zdravju škodljive vibracije, ki izhajajo iz vibriranja rok in pazduh v kolikor napravo uporabljate dalj časa li će jo ne uporabljate pravilno oz. ustrezno.
Sistemi za blaženje vibracij niso zajamčena zaščita proti sindromu belih prstov ali karpalnega tunela. Zato je potrebno z redno in dolgoročno uporabo naprave natančno nadzirati stanje prstov in zapestja. V kolikor se pojavijo simptomi zgoraj navedenih bolezni, poiščite zdravnika. Da preprečite nastanek sindroma belih prstov, morate imeti tople roke in poskrbite za redne premore.
Kljub upoštevanju teh navodil za uporabo pa lahko obstajajo sekundarne in skrite nevarnosti.
Ukrepi v zasilnih primerih
Poškodovani osebi začnite čimprej dajati ustrezno prvo pomoč in pokličite zdravnika specialista v najkrajšem možnem času. Zavarujte jo pred drugimi nevarnostmi in jo pomirite. Zaradi reševanja morebitnih nezgodnih situacij, mora biti na delovnem mestu vedno prisotna omarica ali škatla prve pomoči, v skladu z DIN 13164. Material, potreben za prvo pomoč, ki ga porabite, takoj dopolnite z novim. Če potrebujete strokovno pomoč, izpolnite prosim sledeče podatke:
- Kraj nezgode
- Vrsta nezgode
- Število ranjenih oseb
- Vrsta poškodbe
Simboli
Opozorilo/previdno!
Da zmanjšate nevarnosti poškodb si preberite navodila za obratovanje.
Uporabljajte zaščitna očala!
Uporabljajte zaščito za sluh
Uporabljajte zaščitno čelado!
Uporabljajte varnostne čevlje z zaščito proti vrezninam, nedrsečim podplatom in z jeklenim sprednjim delom čevlja!
Uporabljajte zaščitne rokavice!
Pred vsakim poseganjem v stroj vedno izklopite motor in snemite priključek na svečki!
Nevarnost opeklin zaradi vroče površine! Nevarnost opeklin!
Opozorilo pred nevarnostjo električnega udara.
Opozorilo pred vnetljivimi snovmi
Nevarnost poškodb na rokah zaradi stiskanja
Zaradi odbijanja tujih teles ne puščajte v bližino tuje osebe.
Nevarnost zastrupitve! Napravo uporabljajte samo na prostem, nikoli pa ne v zaprtih ali slabo prezračenih prostorih.
Kajenje in uporaba odprtega ognja sta prepovedana.
Pred vsakim poseganjem v napravo ugasnite motor.
Stroj shranjujte izven dosega otrok.
Zavarujte pred vlago.. Naprave ne izpostavljajte dežju.
Simbol CE
Zavarujte pred vlago.
Ovitek mora stati navpično.
Varnostni Napotki
Poskrbite, da se med uporabo naprave otroci in tudi vse druge osebe ter živali zadržujejo v varni razdalji. Najmanjša varna razdalja znaša 15 m.
Uporabljajte ustrezna delovna oblačila, kot je trda obutev s protidrsnim podplatom, zaščitna očala in zaščito za sluh!
Ne nosite ohlapne obleke ali nakita. Lase, obleko in rokavice imejte vedno izven dosega premičnih delov, ker bi se lahko zatakniili za gibljive dele. Ne uporabljajte naprave, kadar stojite bosi ali v sandalih.
Napačna osvetlitev/svetloba je zelo nevarna adi varnosti.
Pri delu z napravo vedno poskrbite, da bo delovni prostor dobro osvetljen.
Pri delu morate držati napravo z obema rokama in v vrani razdalji od telesa.
⚠ Pazite pri vzvratni hoji, nevarnost spotike!
Stikalo za vklop/izklop in varnostno stikalo ne sme ostati zaklenjeno.
Z uporabo drugih rezervnih delov lahko pride do nezgode/poškodbe za uporabnika. Proizvajalec ne odgovarja za škode, nastale zaradi neupoštevanja zgornjega stavka.
Napravo shranjujte na primernem suhem mestu.
Pred vsakim zagonom preverite vse vijačne in zatične zveze, kot tudi zaščitne naprave z vidika trdnosti, pravilne pritrditve in nemotenega teka vseh gibljivih delov.
⚠ Snemanje, spreminjanje ali dodajanje drugih varnostnih naprav, ki se oziroma naj bi se nahajale na napravi je strogo prepovedano, saj bi delovale v neskladju z njihovim namenom.
⚠ Naprave ne uporabljajte, v kolikor je poškodovana oz. će je poškodovan njen varnostni sistem. Obrabljene poškodovane dele zamenjajte z novimi.
⚠️ Nevarnost požara!
Bencin je zelo vnetljiva tekočina.
Kajenje in uporaba odprtega ognja sta prepovedana.
Ne skladiščite goriva v bližini stroja.
Gorivo shranjujte samo v ustreznih posodah.
Napravo lahko polnite z gorivom samo na prostem in ne v bližini odprtega ognja oziroma prižganih cigaret.
Gorivo dolijte še preden vključite napravo. Naprave ne smete polniti z gorivom oziroma odpirati pokrova rezervoarja, dokler motor teče oziroma dokler je še vroč.
Ugasnite motor, počakajte vsaj pet minut, da se ohladi, šele potem lahko dolijete gorivo.
Poskrbite, da gorivo ne preteče čez rob. Če gorivo preteče čez rob, ne smete zagnati motorja. Očistite onesnaženo mesto na napravi in preprečite kakršenkoli poskus zagona motorja dokler ne bi izhlapeli hlapi goriva.
Vse pokrove na rezervoarju ali rezervoarjih za gorivo namestite na svoje mesto.
Rezervoar za gorivo praznite samo na prostem
Naprave s polnim rezervoarjem nikoli ne shranjujte v notranjih prostorih, kjer obstaja nevarnost eksplo-zije, samovžiga ali iskrenja zaradi stika z vnetljivimi snovmi.
Vzdrževanje
Pred vsakim poseganjem v stroj vedno izklopite motor in snemite priključek na svečki!
Popravila in dela, ki niso opisana v teh navodilih za uporabo lahko opravlja le pooblaščeno osebje.
Uporabljajte samo originalne rezervne dele in originalno opremo.
Stroj, predvsem pa prezračevalne odprtine morajo biti vedno čiste. Ohišja nikoli ne perite z vodo!
Stroj in njegove sestavne dele ne smete čistiti s topili, vnetljivimi ali strupenimi tekočinami. Za čiščenje uporabljajte samo navlaženo krpo.
Le redno vzdrževana in dobro negovana naprava lahko zanesljivo služi svojemu namenu. Nezadostno ali neredno vzdrževanje in nega lahko povzroči nepričakovane nezgode ali poškodbe.
PO potrebi boste našli seznam rezervnih delov na spletnih straneh www.guede.com.
Odstranjevanje
Napotke za odstranjevanje opisujejo ideogrami na orodju oz. na njegovem ovitku.
Poškodovane in/ali dotrajane naprave oddajte v surovino ali na ustrezno mesto.
Način odstranjevanja ovitka
Ovitek varuje napravo, da se med transportom ne poškoduje. Ovitek se praviloma izbere na podlagi ekološko ustreznih vidikov in vidikov rokovanja z odpadki, zato jih je mogoče uporabiti za reciklažo. Ponovna uporaba ovitka kot surovine zmanjšuje stroške nastale z odstranjevanjem odpadkov. Deli ovitka (npr. folije , Styropor®), so lahko nevarni za otroke.
Nevarnost zadušitve!
Dele ovitka shranjujte izven dosega majhnih otrok; čimprej jih odstranite.
Garancija
Garancija traja 12 mesecev v primeru industrijske rabe ali 24 mesecev pri potrošniku in se začne na dan prodaje naprave.
Garancija velja le za tovarniške napake oz. napake, nastale na materialih, iz katerih je naprava izdelana. Če zahtevate popravila v okviru garancije vedno priložite veljaven račun, ki mora vsebovati datum prodaje in podpis prodajalca.
Garancija ne velja, v kolikor napravo uporablja oseba, ki ni strokovno usposobljena, ali će do okvare pride zaradi nestrokovnega posega v napravo ali stika s tujki. Neupoštevanje navodil za uporabo in montažo ter obraba naprave tekom normalne uporabe prav tako ne sodi v sklop garancije.
Pomembna informacija za stranke
Opozarjamo Vas, da napravo v času garancije ali izven nje vračate zavito v originalnem ovitku. S tem ukrepom se učinkovito prepreči odvečno škodovanje pri transportu ali spornemu reševanju. Naprava je optimalno varovana samo, će je zavita v originalni ovitek in tako je možna tekoča obdelava.
Servis
Ali imate tehnična vprašanja? Reklamacijo? Ali potrebujete rezervne dele ali nova navodila za uporabo?
Na naši spletni strani www.guede.com Vam bomo v oddelku Servis hitro pomagali. Prosimo, pomagajte nam, da bomo lahko mi pomagali vam. Da lahko
Vašo napravo v primeru reklamiranja identificiramo,
SLOVENIJA
prosimo, da nam pošljete serijsko številko, št. naročila in leto izdelave. Vse navedene podatke boste našli na tipski etiketi. Da imate vse navedene informacije pri roki, jih prosim vnesite tu
Serijska številka:
Kataloška številka:
Leto izdelave:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Plan nadziranja in vzdrževanja
| Redno vzdrževanje Pred vsako uved-bo v pogon | Po vsakem izklopu | Vsakmesec | Čez 12mesecev | Čez 24mesecev | |
| Zračni filter Kontrola | √ | ||||
| Zamenjava | √ | ||||
| Vžigalnasvečka | KontrolaOčistite | √ | |||
| Zamenjava | √ | ||||
Hiba elháritása
| Okvara | Vzrok | Rešitev |
| Motor ne vžge | Prazen rezervoar/Premalo goriva | Dolijte gorivo.→3 |
| Niste uporabili čoka | Uporabite čok→7 | |
| neustrezno gorivo, shranjevanje brez praznjenja rezervoarja za gorivo, napačna vrsta goriva | Izpustite rezervoar za gorivo in uplinjač. Dolijte sveže gorivo. | |
| Svečka je umazana (na elektrodah so ostanki ogljika) elektrode so med seboj preveč oddaljene. | Svečko očistite, preverite njeno toplotno vrednost oz. jo zamenjajte, ali nastavite na 0,6-0,8 mm→11 | |
| Svečka je mokra od bencina (v motorju je preveč goriva). | Vžigalno svečko vrnite na svoje mesto. | |
| Motor ne dosega polne zmogljivosti | Svečka je umazana (na elektrodah so ostanki ogljika) elektrode so med seboj preveč oddaljene. | Svečko očistite, preverite njeno toplotno vrednost oz. jo zamenjajte, ali nastavite na 0,6-0,8 mm→11 |
| Zračni filter je zamašen Zračni filter očistite ali zamenjajte z novim→10 | ||
| Napačna mešanica goriva (preveč olja) | Dolijte gorivo.→3 | |
Tehnički podaci
Nabijač kolčeva GPR 801 E
| Br. za narudžbu | 94419 | |
| Obujam 37,7 cm | 3 | |
| Snaga motora 1,0 kW / 1,4 PS | ||
| Obrtaji motora 6.500 min | -1 | |
| Sadržaj rezervoara za gorivo 0,65 l | ||
| Masa 19 kg |
Podaci o razini buke
| Razina akustičkog tlaka L_pA^1) | 91,7 dB (A) | |
| Izmjerena razina akustičke snage L_WA^1) | 102,7 dB (A) | |
| Garantirana razina akustičke snage L_WA^2) | 104 dB (A) | |
| Izmjereno prema ^1) EN ISO 11806; ^2) 2000/14/ EG; Nesigurnost K = 3 dB (A) | ||
