NAVODILA ZA UPORABO Kompressor Airpower 275850 SILENT Güde

Čiščenje / Vzdrževanje

*....................................................................................................................................................69 db(A) *Izmerjeno po 2006/42/EC Uporabljajte napravo šele, ko natančno preberete in dojamete to navodilo za uporabo. Upoštevajte varnostne napotke, ki so navedeni v tem navodilu. Obnašajte se odgovorno napram drugim osebam. Za morebitna vprašanja glede priključitve ali načina uporabe naprave, se obrnite na proizvajalca (ali na njegov servisni center). Celotno dokumentacijo shranite tako, da lahko vsak uporabnik kompresorja, vedno poseže po njej. Uporaba v skladu z namenom Kompresor lahko uporabljate samo za izdelavo tlačnega zraka in domačo rabo tj. domače mojstre. – Zozirom na tehnične podatke in varnostne napotke. Komprimiran zrak, ki ga proizvaja kompresor ni uporaben za farmacevtske, prehrambene ali medicinske namene in se ne sme uporabljati za polnjenje jeklenk z zrakom za potapljače. Kompresor je namenjen za uporabo v primernem okolju (dobro prezračevan prostor, temperatura prostora med +5° C in +40° C). Stroja ne uporabljajte v okolju, kjer se nahaja veliko prašnih delcev, kislin, hlapov ter eksplozivnih ali hlapnih plinov. Napravo lahko uporabljate le vnaveden namen. Proizvajalec ne odgovarja za škode in posledice, ki bi nastale zaradi neupoštevanja splošno veljavnih predpisov in določil v tem navodilu za uporabo. Varnostni napotki POZOR! Električni udar! Obstaja nevarnost poškodb zaradi električnega udara! Uporaba naprave je možna samo z zaščitnim stikalom proti nihanju napetosti (RCD maksimalni izklopni tok je 30mA). Preverite parametre napetosti. Tehnični podatki na tipski etiketi naprave morajo ustrezati napetosti v omrežju. Vtikač električnega kabla vtaknite v vtičnico ustrezne oblike, z ustrezno napetostjo in frekvenco, ki ustreza veljavnim predpisom. Podaljški električnih kablov ne smejo biti daljši od 5 metrov in morajo imeti presek najmanj 1,5mm2. Uporaba podaljševalnih kablov z različnimi dolžinami in preseki, kot tudi adapterjev in več polnih vtičev, je prepovedana. Pred uvedbo naprave v pogon preverite, če sta električni kabel in/ali vtič nepoškodovana. Da se preprečijo morebitne nezgode, poskrbite za za

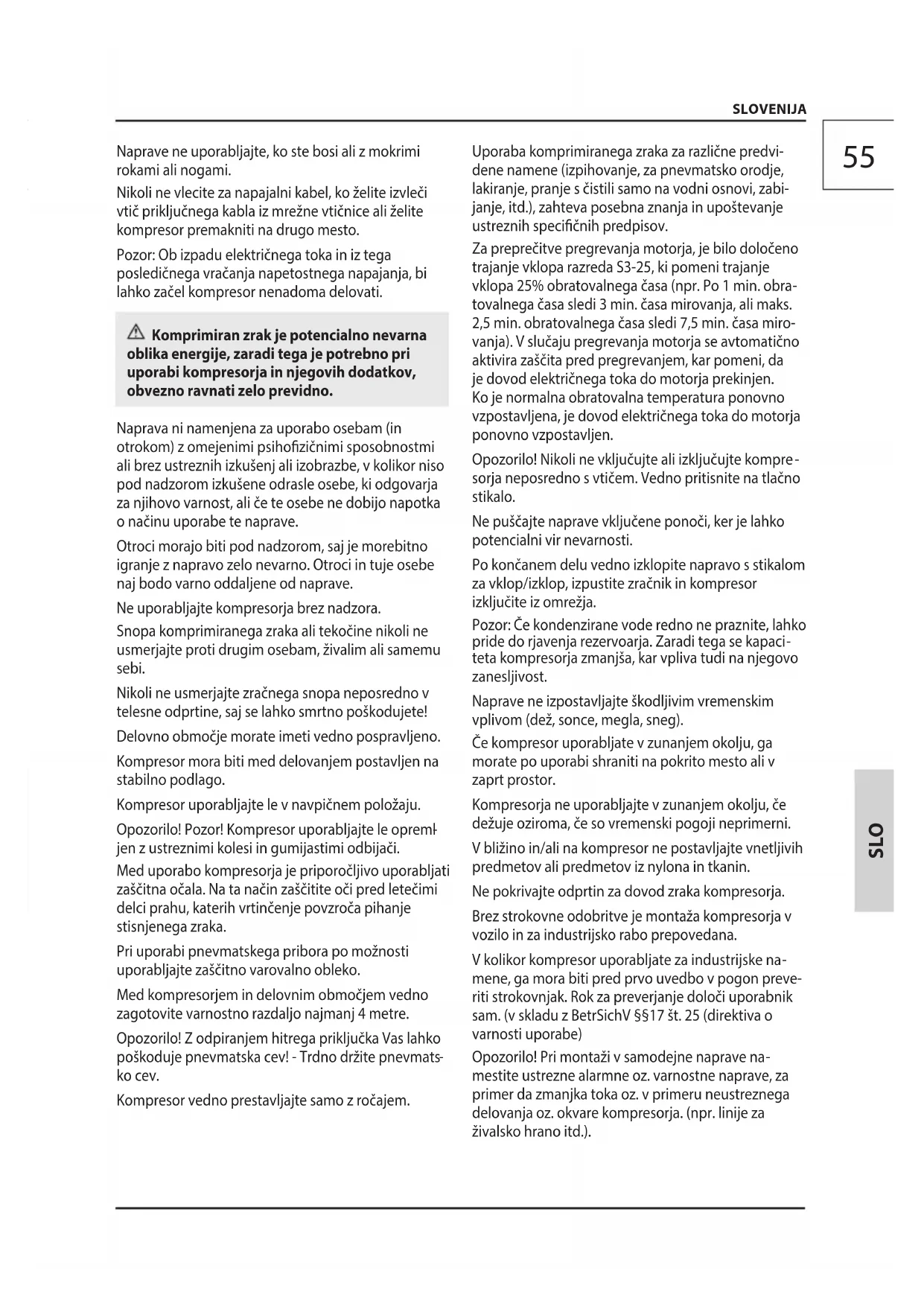

menjavo električnega kabla z novim. Nikoli v napravo ne posegajte sami. Kompresor ne sme priti v stik z vodo ali z drugimi tekočinami. Nikoli ne usmerjajte curka tekočin, ki jih razpršujete z orodji priključenimi na kompresor, proti samemu kompresorju: Naprava je namreč pod napetostjo in tako početje lahko povzroči električni udar ali kratek stik. Tehnični podatki Kompresorja 275/8/50 SILENT55 Uporaba komprimiranega zraka za različne predvi- dene namene (izpihovanje, za pnevmatsko orodje, lakiranje, pranje s čistili samo na vodni osnovi, zabi- janje, itd.), zahteva posebna znanja in upoštevanje ustreznih specičnih predpisov. Za preprečitve pregrevanja motorja, je bilo določeno trajanje vklopa razreda S3-25, ki pomeni trajanje vklopa 25% obratovalnega časa (npr. Po 1 min. obra

tovalnega časa sledi 3 min. časa mirovanja, ali maks. 2,5 min. obratovalnega časa sledi 7,5 min. časa miro- vanja). V slučaju pregrevanja motorja se avtomatično aktivira zaščita pred pregrevanjem, kar pomeni, da je dovod električnega toka do motorja prekinjen. Ko je normalna obratovalna temperatura ponovno vzpostavljena, je dovod električnega toka do motorja ponovno vzpostavljen. Opozorilo! Nikoli ne vključujte ali izključujte kompre

sorja neposredno s vtičem. Vedno pritisnite na tlačno stikalo. Ne puščajte naprave vključene ponoči, ker je lahko potencialni vir nevarnosti. Po končanem delu vedno izklopite napravo s stikalom za vklop/izklop, izpustite zračnik in kompresor izključite iz omrežja. Pozor: Če kondenzirane vode redno ne praznite, lahko pride do rjavenja rezervoarja. Zaradi tega se kapaci

teta kompresorja zmanjša, kar vpliva tudi na njegovo zanesljivost. Naprave ne izpostavljajte škodljivim vremenskim vplivom (dež, sonce, megla, sneg). Če kompresor uporabljate v zunanjem okolju, ga morate po uporabi shraniti na pokrito mesto ali v zaprt prostor. Kompresorja ne uporabljajte v zunanjem okolju, če dežuje oziroma, če so vremenski pogoji neprimerni. V bližino in/ali na kompresor ne postavljajte vnetljivih predmetov ali predmetov iz nylona in tkanin. Ne pokrivajte odprtin za dovod zraka kompresorja. Brez strokovne odobritve je montaža kompresorja v vozilo in za industrijsko rabo prepovedana. V kolikor kompresor uporabljate za industrijske na

mene, ga mora biti pred prvo uvedbo v pogon preve- riti strokovnjak. Rok za preverjanje določi uporabnik sam. (v skladu z BetrSichV §§17 št. 25 (direktiva o varnosti uporabe) Opozorilo! Pri montaži v samodejne naprave na

mestite ustrezne alarmne oz. varnostne naprave, za primer da zmanjka toka oz. v primeru neustreznega delovanja oz. okvare kompresorja. (npr. linije za živalsko hrano itd.). Naprave ne uporabljajte, ko ste bosi ali z mokrimi rokami ali nogami. Nikoli ne vlecite za napajalni kabel, ko želite izvleči vtič priključnega kabla iz mrežne vtičnice ali želite kompresor premakniti na drugo mesto. Pozor: Ob izpadu električnega toka in iz tega posledičnega vračanja napetostnega napajanja, bi lahko začel kompresor nenadoma delovati. Komprimiran zrak je potencialno nevarna oblika energije, zaradi tega je potrebno pri uporabi kompresorja in njegovih dodatkov, obvezno ravnati zelo previdno. Naprava ni namenjena za uporabo osebam (in otrokom) z omejenimi psihozičnimi sposobnostmi ali brez ustreznih izkušenj ali izobrazbe, v kolikor niso pod nadzorom izkušene odrasle osebe, ki odgovarja za njihovo varnost, ali če te osebe ne dobijo napotka o načinu uporabe te naprave. Otroci morajo biti pod nadzorom, saj je morebitno igranje z napravo zelo nevarno. Otroci in tuje osebe naj bodo varno oddaljene od naprave. Ne uporabljajte kompresorja brez nadzora. Snopa komprimiranega zraka ali tekočine nikoli ne usmerjajte proti drugim osebam, živalim ali samemu sebi. Nikoli ne usmerjajte zračnega snopa neposredno v telesne odprtine, saj se lahko smrtno poškodujete! Delovno območje morate imeti vedno pospravljeno. Kompresor mora biti med delovanjem postavljen na stabilno podlago. Kompresor uporabljajte le v navpičnem položaju. Opozorilo! Pozor! Kompresor uporabljajte le opreml

jen z ustreznimi kolesi in gumijastimi odbijači. Med uporabo kompresorja je priporočljivo uporabljati zaščitna očala. Na ta način zaščitite oči pred letečimi delci prahu, katerih vrtinčenje povzroča pihanje stisnjenega zraka. Pri uporabi pnevmatskega pribora po možnosti uporabljajte zaščitno varovalno obleko. Med kompresorjem in delovnim območjem vedno zagotovite varnostno razdaljo najmanj 4 metre. Opozorilo! Z odpiranjem hitrega priključka Vas lahko poškoduje pnevmatska cev! - Trdno držite pnevmats

ko cev. Kompresor vedno prestavljajte samo z ročajem. SLO SLOVENIJA56 SLO SLOVENIJA Delovanje pri nižjih vrtljajih Pri nižjih temperaturah do 5°C lahko pride do nastan- ka težav ob zagonu, pri čemer deluje le elektromotor. V tem primeru mora biti naprava takoj izklopljena in v toplem okolju zamenjano tudi motorno olje (5W30). Da se zajamči brezhibno in zanesljivo delovanje vrtečega se in udarnega orodja, kot so udarni izvijači, spenjalniki ali pištole za zabijanje žebljev, mora tlačni zrak pritekati skozi mazalko ali vzdrževalno enoto ltriran oz. skupaj z oljem. V vsakem primeru uporabljajte izločevalnik ltrirane vode. Za izbiro ustreznega pnevmatskega orodja vedno pa

zite na porabo zraka orodja oz. učinkovito dobavljeno količino kompresorja. (Več o pnevmatskem orodju in opremi boste našli na www.guede.com ) Zahteve, ki jih mora spolnjevati uporabnik Uporabnik je pred uporabo naprave dolžan natančno prebrati navodilo za uporabo. Izobrazba: Za uporabo ni potrebna nobena posebna izobrazba, razen strokovnih napotkov v zvezi z upora

bo naprave. Minimalna starost: Mladoletniki lahko uporabljajo napravo, ko dopolnijo 16. leto starosti. Izjema so mla

doletniki, ki se kot vajenci udeležijo del z namenom, da se naučijo pravilne uporabe; morajo pa biti pod stalnim nadzorom učitelja. Šolanje Glede pravilne uporabe se posvetujte z izkušeno osebo in natančno preberite navodilo za uporabo. Posebno šolanje zato ni potrebno. Ukrepi v zasilnih primerih Poškodovani osebi začnite čimprej dajati ustrezno prvo pomoč in pokličite zdravnika specialista v najkrajšem možnem času. Zavarujte jo pred drugimi nevarnostmi in jo pomirite. Zaradi reševanja morebit- nih nezgodnih situacij, mora biti na delovnem mestu vedno prisotna omarica ali škatla prve pomoči, v skla- du z DIN 13164. Material, potreben za prvo pomoč, ki ga porabite, takoj dopolnite z novim. Če potrebujete strokovno pomoč, izpolnite prosim sledeče podatke:

3. Število ranjenih oseb

Vzdrževanje Pred vsakršnim poseganjem včrpalko vedno najprej izvlecite vtič na električnem kablu iz vtičnice na zidu. Priključene dodatke uporabljajte do izpraznitve, to je dokler v rezervoarju ni več prisotnega komprimi

ranega zraka. Pred vsako uporabo črpalke jo vizualno preglejte in se prepričajte, če sta črpalka, predvsem pa omrežni kabel nepoškodovana. Varovalni ventil preverjanje delovanja Uporaba poškodovane črpalke ali njenih delov je njena uporaba prepovedana. Če je črpalka v okvari, jo lahko popravi le strokovnjak v pooblaščeni servisni delavnici. Uporabljajte samo originalne rezervne dele in origi

nalno opremo. Stroj in njegove sestavne dele ne smete čistiti s topili, vnetljivimi ali strupenimi tekočinami. Za čiščenje uporabljajte samo navlaženo krpo. Le redno vzdrževana in dobro negovana naprava lahko zanesljivo služi svojemu namenu. Nezadost

no ali neredno vzdrževanje in nega lahko povzroči nepričakovane nezgode ali poškodbe. PO potrebi boste našli seznam rezervnih delov na spletnih straneh www.guede.com. Garancija Garancija traja 12 mesecev v primeru industrijske rabe ali 24 mesecev pri potrošniku in se začne na dan prodaje naprave. Garancija velja le za tovarniške napake oz. napake, na

stale na materialih, iz katerih je naprava izdelana. Če zahtevate popravila v okviru garancije vedno priložite veljaven račun, ki mora vsebovati datum prodaje in podpis prodajalca. Garancija ne velja, v kolikor napravo uporablja oseba, ki ni strokovno usposobljena, ali če do okvare pride zaradi nestrokovnega posega v napravo ali stika s tujki. Neupoštevanje navodil za uporabo in montažo ter obraba naprave tekom normalne uporabe prav tako ne sodi v sklop garancije.57 SLO SLOVENIJA Servis Ali imate tehnična vprašanja? Reklamacijo? Ali potre- bujete rezervne dele ali nova navodila za uporabo? Na naši spletni strani www.guede.com Vam bomo v oddelku Servis hitro pomagali. Prosimo, pomagajte nam, da bomo lahko mi pomagali vam. Da lahko Vašo napravo v primeru reklamiranja identiciramo, prosimo, da nam pošljete serijsko številko, št. naročila in leto izdelave. Vse navedene podatke boste našli na tipski etiketi. Da imate vse navedene informacije pri roki, jih prosim vnesite tu Serijska številka: Kataloška številka: Leto izdelave: Simboli Preberite navodilo za uporabo!! Pred vsakršnim poseganjem včrpalko vedno najprej izvlecite vtič na električnem kablu iz vtičnice na zidu. Uporabljajte zaščitna očala! Uporabljajte zaščito za sluh Zavarujte pred vlago. Naprave ne izpostavljajte dežju. Ne vlecite vtiča ali naprave za kabel Opozorilo/previdno! Pozor, električna napetost Previdno – vroča površina! Nevarnost opeklin! Nevarnost pri avtomatskem zagonu Zavarujte se pred odbitimi in letečimi predmeti Varnostna razdalja oseb! Poskrbite, da v delovnem prostoru stroja nihče ne stoji. Poškodovane in/ali dotrajane električne naprave oddajte v surovino ali na ustrezno mesto. Zavarujte pred vlago. Ovitek mora stati navpično.58 SLO Rešitev Okvara Vzrok Ukrepi Po vklopu se kompresor ne vključi. Tlak v zračniku presega tlak, ki je potreben za zagon. Tlak iz zračnika izpustite tako, da se tlačno stikalo samodejno vključi Električni priključek je v okvari Pokličite strokovnjaka, da preveri električno instalacijo Pokvarjeno tlačno stikalo Popravilo stikala prepustite strokovn- jaku (servis Güde) Ogljikove ščetke so obrabljene Ogljike zamenjajte z novimi Ko doseže tlak za zagon, se kompre- sor za kratek čas vključi, nato pa se samodejno izključi. Električni kabel je predolg ali preniz- ke zmogljivosti. Preverite dolžino in zmogljivost električnega kabla Kompresor deluje neprekinjeno Sesalni lter je zelo umazan Sesalni lter očistite ali zamenjajte z novim Pnevmatsko orodje porabi preveč zraka Preverite porabo zraka pnevmatskega orodja; poiščite pooblaščenega prodajalca tlačnega zraka Netesnost kompresorja Odkrijte netesnost in o tem obvestite servis Güde Netesna pnevmatska cev Obvestite servis Güde Ventil za izpuščanje vode je odprt ali ga ni Zaprite oz. Vstavite Medtem, ko naprava deluje, ventil pod stikalom izpušča tlačni zrak iz kompresorja. Izpustni ventil ne tesni Izpustni ventil očistite ali zamenjajte z novim Ko je v napravi dovolj tlaka za izklop, se iz izpustnega ventila pod tlačnim stikalom sprošča zrak, dokler vrednost ne pade izpod tlaka za vklop Vložek povratnega ventila je netesen ali v okvari Vložek povratnega ventila očistite ali zamenjajte z novim

Zajamčena ravan akustične zmogljivosti

Pooblaščen za izdelavo spisov tehnične dokumentacije.
