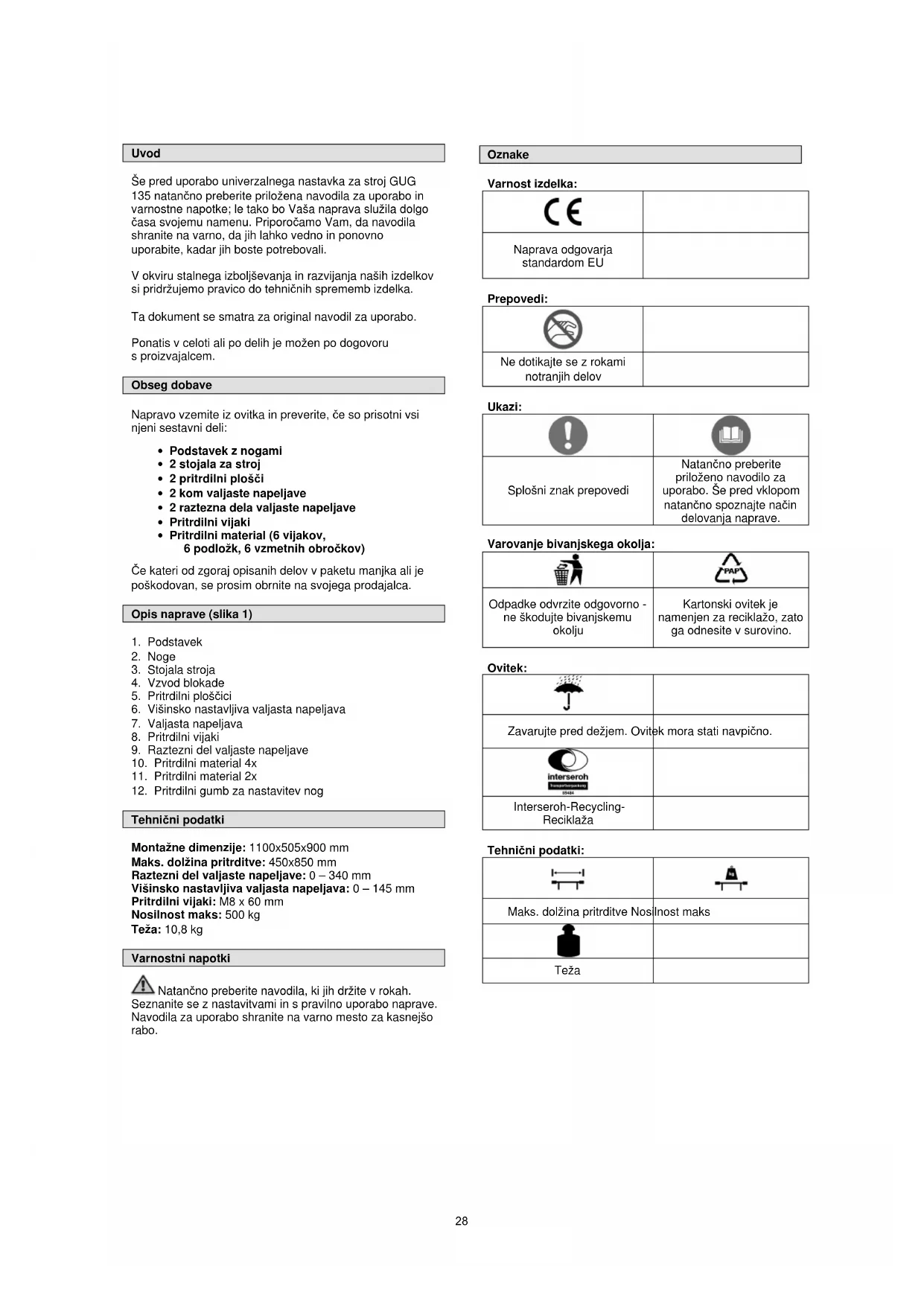

NAVODILA ZA UPORABO GUG 135 Güde

• 2 raztezna dela valjaste napeljave

5. Pritrdilni ploščici

6. Višinsko nastavljiva valjasta napeljava

7. Valjasta napeljava

8. Pritrdilni vijaki

9. Raztezni del valjaste napeljave

12. Pritrdilni gumb za nastavitev nog

Tehnični podatki Montažne dimenzije: 1100x505x900 mm Maks. dolžina pritrditve: 450x850 mm Raztezni del valjaste napeljave: 0 – 340 mm Višinsko nastavljiva valjasta napeljava: 0 – 145 mm Pritrdilni vijaki: M8 x 60 mm Nosilnost maks: 500 kg Teža: 10,8 kg Varnostni napotki Natančno preberite navodila, ki jih držite v rokah. Seznanite se z nastavitvami in s pravilno uporabo naprave. Navodila za uporabo shranite na varno mesto za kasnejšo rabo. Oznake Varnost izdelka: Naprava odgovarja standardom EU Prepovedi: Ne dotikajte se z rokami notranjih delov Ukazi: Splošni znak prepovedi Natančno preberite priloženo navodilo za uporabo. Še pred vklopom natančno spoznajte način delovanja naprave. Varovanje bivanjskega okolja: Odpadke odvrzite odgovorno - ne škodujte bivanjskemu okolju Kartonski ovitek je namenjen za reciklažo, zato ga odnesite v surovino. Ovitek: Zavarujte pred dežjem. Ovitek mora stati navpično. Interseroh-Recycling- Reciklaža Tehnični podatki: Maks. dolžina pritrditve Nosilnost maks Teža 28Urjenje Natančno preberite navodila za uporabo in vzdrževanje. Natančno se seznanite z upravljalnimi elementi in spoznajte pravilen način uporabe naprave. Poznati morate, kako naprava deluje in kako jo hitro boste po potrebi znali izklopiti. Nikoli ne puščajte otrok, da napravo uporabljajo sami. Nikoli ne puščajte odraslih oseb brez tega, da jih naučite pravilno uporabljati napravo. Nobenim osebam, predvsem pa otrokom in živalim onemogočite vstop na mesto, kjer delate. Ravnajte previdno, da preprečite spodrsljaj ali padec. Uporaba v skladu z namenom Univerzalni podstavek stroja je skonstruiran izključno za pritrditev električnih naprav/strojev, ki jih lahko varno in zanesljivo pritrdite na stojala stroja. Za pravilno pritrditev odgovarja uporabnik sam. Ta naprava služi izključno za dela, za katera je bila skonstruirana in ki so opisana v teh navodilih za uporabo. Vsakršna uporaba v drug namen je prepovedana. Proizvajalec ne odgovarja za posledične škode. Ne pozabite, da naši izdelki niso konstruirani za industrijsko pač pa samo za privatno rabo. Montaža Montaža na podstavek (slika 2-4)

1. Če pritisnete na pritrdilne gumbe (slika 2/12) lahko

noge spustite dol. Pri tem pazite, da noge pravilno zaskočijo na svoje mesto in da bodo pravilno pritrjene.

odprtine na razteznih delih(slika 4) in jo fiksirajte s pritrdilnima vijakoma (slika 4/A) Montaža stojal stroja (slika 5-7) Stojala stroja montirajte enostavno s pritrdilno ročico na podstavek. Na stojala stroja montirajte plošče za fiksiranje z dobavljenim pritrdilnim materialom (slika 1+7/11) Fiksiranje stroja (slika 6-8) Da stroj pravilno pritrdite na stojala, ga morate namestiti tako, da bo montiran na stojala skozi ustrezne odprtine (slika 6) - za fiksiranje služi priloženi pritrdilni material (slika 7) – vijaki, matice in vzmetni obročki. Primer montaže (slika 6) Poskrbite, da bo stroj pravilno fiksiran/pritrjen Delovanje Vedno pazite na stabilnost podstavka. Vedno upoštevajte navodila za rokovanje z montiranimi napravami/stroji. Garancija Garancija velja za izključne napake na materialu ali na proizvodne napake. Pri uveljavljanju reklamacije v času garancije priložite originalen račun, na katerem mora biti čitljiv datum prodaje. Garancija ne velja, v kolikor napravo uporablja oseba, ki ni strokovno usposobljena, ali če do okvare pride zaradi nestrokovnega posega v napravo ali stika s tujki. Posledice neupoštevanja navodil za uporabo in montažo, ter posledice normalne uporabe ne sodijo v sklop garancije. Ukrepi v zasilnih primerih Poškodovani osebi začnite čimprej dajati ustrezno prvo pomoč in pokličite zdravnika specialista v najkrajšem možnem času. Zavarujte jo pred drugimi nevarnostmi in jo pomirite. Zaradi morebitne nezgode mora biti na delovnem mestu vedno pri roki škatla prve pomoči kot narekuje standard DIN 13164. Material, ki ga porabite, takoj dopolnite. V kolikor potrebujte pomoč, vnesite sledeče podatke:

3. Število ranjenih oseb

Odstranjevanje Napotki za odstranjevanje izhajajo iz ideogramov, ki se nahajajo na napravi oziroma na ovitku. Njihov pomen je razložen v poglavju »Oznake na napravi«. Način odstranjevanja ovitka Ovitek ščiti napravo, da se med transportom ne poškoduje. Ovitek izbiramo glede na način njegove ponovne uporabe ali načina odlaganja. Večinoma je embalaža namenjena za reciklažo. Ponovna uporaba ovitka kot surovine zmanjšuje stroške nastale z odstranjevanjem odpadkov. Deli ovitka (npr. folije , Styropor

), so lahko nevarni za otroke. Obstaja nevarnost zadušitve! Dele ovitka shranjujte izven dosega majhnih otrok; čimprej jih odstranite. Zahteve, ki jih mora spolnjevati uporabnik Uporabnik je pred uporabo naprave dolžan natančno prebrati navodilo za uporabo. 29Izobrazba Za uporabo ni potrebna nobena posebna izobrazba, razen strokovnih napotkov v zvezi z uporabo naprave. Minimalna starost Mladoletniki lahko uporabljajo napravo, ko dopolnijo 18. leto starosti. Izjema so mladoletniki, ki se kot vajenci udeležijo del z namenom, da se naučijo pravilne uporabe; morajo pa biti pod stalnim nadzorom učitelja. Urjenje Glede pravilne uporabe se posvetujte z izkušeno osebo in natančno preberite navodila za uporabo. Posebno šolanje zato ni potrebno. Servis Ali imate tehnična vprašanja? Reklamacijo? Ali potrebujete rezervne dele ali nova navodila za uporabo? Na naši spletni strani www.guede.com Vam bomo v oddelku Servis hitro pomagali. Pomagajmo si vzajemno in hitro. Da lahko Vašo napravo v primeru reklamiranja identificiramo, pošljite nam serijsko številko, kataloško št. in leto izdelave. Vse te podatke boste našli na tipski etiketi izdelka. Vse navedene podatke prosim vnesite tu, da jih imate pri roki: Serijska številka: Kataloška številka: Leto izdelave: Telefon: +49 (0) 79 04 / 700-360 Telefaks: +49 (0) 79 04 / 700-51999 E-pošta: support@ts.guede.com
