NAVODILA ZA UPORABO PHOENIXFIX PRO 2 KIDDY

1. Uvod 3
2. Primernost 3
3. Splošna varnostna opozorila 4
4. Izbira in nastavitev sedeža 6
5. Nastavitve 7
   5.1 Nastavitev visine sedežne blazine 7
   5.2 Nastavitev opor za glavico ramena 8
   5.3 Nastavitev lezecega polozaja (le SS I, 9 - 18 kg) 8
6. Vgradnja v vozilo za starostno skupino I (9 - 18 kg) 9
7. Vgradnja v vozila za starostno skupino II in III (15 - 36 kg) 10
   7.1 Nastavitev podaljska za noge (SS II - III, 15 - 36 kg).... 11
   7.2 Vgradnja v vozila za starostni skupini II & III (15 - 36 kg) 11
   7.3 Odpiranje vodila za diagonalni pas 12
8. Snetje in namestitev prevleke 12
   8.1 Snetje prevleke opor za glavico / hrbet.. 12
   8.2 Snetje prevalke opore za ramena 12
   8.3 Snetje sedežne prevalke 13
   8.4 Prevleka lovilne mizice 13
   8.5 Namešanje prevalke 13
9. Navodila zaNgu 13
   9.1 Cišćenje prevalke 13
   9.2 Cijsenje plastichnih delov.. 14
10. Ravnanje v primeru nesreče 14
11. Garancija 14

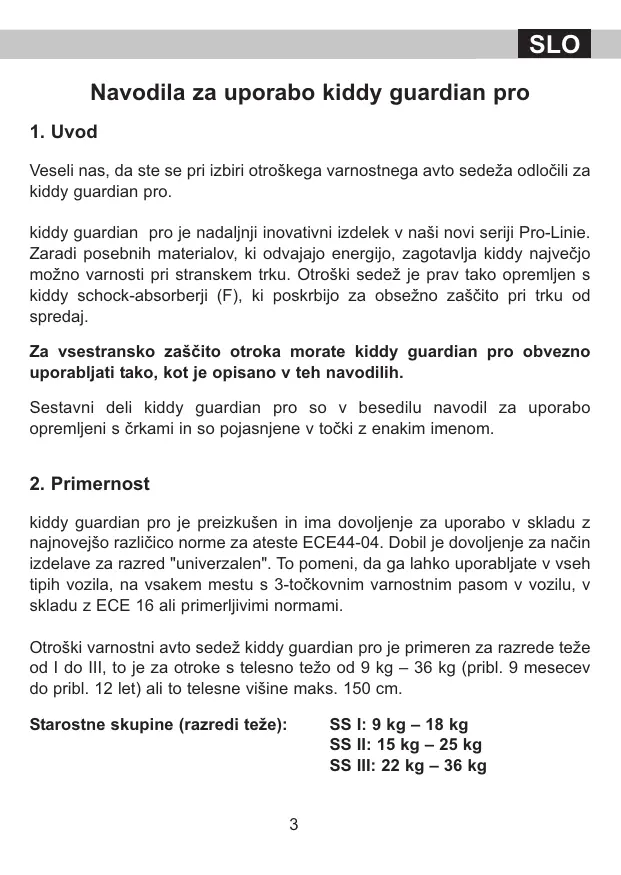

Navodila za uporabo kiddy guardian pro

1. Uvod

Veseli nas, da ste se pri izbiri otroškega varnostega avto sedeža odločili za kiddy guardian pro.

kiddy guardian pro je nadaljinji innovativni izdelek v naši novi seriji Pro-Linie. Zaradi posebnih materialov, ki odvajajo energijo, zagotavlja kiddy najvećjo možno varnosti pri stranskem trku. Otroški sedež je prav tako opremljen s kiddy schock-absorberji (F), ki poskrbijo za obsežno zašćito pri trku od sprejad.

Za vsestransko zašćito otroka morate kiddy guardian pro obvezno uporabljati tak, kot je opisano v teh navodilih.

Sestavni deli kiddy guardian pro so v besedilu navodil za uporabo opremljeni s ckami in so pojasnjene v tocki z enakim imenom.

2. Primernost

kiddy guardian pro je preizkušen in ima dovoljenje za uporabo v skladu z najnovejšo razlicico norme za ateste ECE44-04. Dobil je dovoljenje za način izdelave za razred "univerzalen". To pomeni, da ga lahko uporabljate v vseh tipih vozila, na vsakem mestu s 3-točkovnim varnostnim pasom v vozilu, v skladu z ECE 16 aliprimerljivimi normami.

Otroški varnostni avto sedež kiddy guardian pro je primeren za razrede teze od I do III, to je za otroke s telesno tezo od 9 kg - 36 kg (pribl. 9 mesecev do pribl. 12 let) ali to telesne visine maks. 150 cm.

Starostne skupine (razredi teže):

SS I: 9 kg - 18 kg

SS II: 15 kg - 25 kg

SS III: 22kg - 36kg

Za otroke s telesno tezo 9 kg - 18 kg (to ustreza starosti od pribl. 9 mesecev do pribl. 4 leta), morate uporabiti pripadajocko lovilno mizico. Pazite na pravilno uporabo sedežne blazine (K) (glejte tocko 5.1).

Pri uporabi v vozilu se dodatno ravnajte po priporočilih v navodilih za uporabo izdelovalca svojega vozila ali pa se posvetujte s svojo servisno delavnico.

Pred prvo vgradnjo otroskega varnostega avto sedeza skrbno preberite navodila za uporabo. Napačna uporaba je lahko za otroka smrtno nevarna.

Zlahka preprečite poškodbe, povzročene zaradi nepremišljenosti.

Otroški varnostni avto sedež morate za otroke, težke 9 kg - 18 kg, vedno uporabljati s pripadajoco lovilno mizico (M) ter sedežno blazino (K).

Otroški varnostni avto sedež uporabljaje izključno za razrede teže I - III, oz. od 9 kg do maks. 36 kg.

Pred vsako voznjo preverite, ali je otroški varnostni avto sedež (A) optimalno nastavljen na velikost telesa otroka. Nikoli ne nastavlajte med voznjo.

Zagotovite, da bodo vsi deli vedno pravilno zaskočeni.

Otroski varnostni avto sedež (A) zavarujte vedno s 3-točkovnim varnostnim pasom v vozilu.

Prepričajte se, da se nobeni deli otroškega varnostega avto sedeža (A) niso zataknili med vrata ali nastavljive sedeže.

Predvsem pri kombiniranih vozilih in karavanih pazite, da bo otroški varnostni avto sedež (A) vgrajen na lahko dostopnem mestu v primeru reševanja s pomočjo tretjih.

Pas ne sme biti nikoli namešćen na rahlo. Pri nesreči so obretenitve mnogokrat večje kot pri tesno prilegajocem pasu. Pazite tudi na pravilno lego ključavnice pasu.

Nikoli ne pušćajte otroka brez nadzora v otroškem varnostnem avto sedežu (A).

Ne polagajte težkih predmetov na zadnjo polico, ker lahko le-ti postanejo v primeru nasreče nevarni izstrelki.

Če je otroški varnostni avto sedež (A) v vozilu brez otroka, ga vedno zavarujte na predpisan način s 3-točkovnim varnostnim pasom vozila.

Ni dovoljeno, da na otroškem varnostnem avto sedežu (A) opravite kakršne koli spremembe. Zašcitni učinek je lahko zaradi tega izničen oz. omejen. Pri nastalih težavah se obrnite na svojega specializiranega trgovca ali neposredno na izdelovalca.

Otroski varnostni avto sedež (A) zašcitite pred neposrednimi sončnimi Žarki, lahko ga prevec segrejejo.

Otroški varnostni avto sedež (A) je dovoljeno uporabljiati le na sedežih s 3-točkovnim varnostnim pasom v skladu z ECE 16 ali primerljivimi normami.

Prepričajte se, da je bil otroški varnostni avtro sedež(A) vgrajen v vozilo v skladu s temi navodili.

Pri daljshih voznjah privošcite svojemu otroku odmore in pazite, da ne bo nenadzorovano stopil iz vozila na vozišče. Če so na voljo, vedno uporabite otroška varovala, ki so v vratih osebnega vozila.

Otroskega varnostega avto sedeza ne uporabljaje več, Če so bili deli poskodovani v nasreci (hitrosti pri nasreci večja kot 10 km/h) ali zaradi drugih učinkov ali Če so se odtrgali (gleje točko 10).

Uporabiti je dovoljeno le pot varnostega pasu, kot jo je predipsal izdelovalec.

4. Izbira in nastavitev sedeža

V priročniku za uporabo vozila se temeljito informirate o uporabi otroškega varnostega avtro sedeža (A).

Otroski varnostni avto sedež (A) kiddy guardian pro lahko vgradite v vozilu na vsako mesto, ki ima systemd 3-točkovnegа varnostnega pasu.

kiddy guardian pro lahko uporabljate prav takno avtomobilskih sedežih, ki so obrjenih nazaj in opremljeni s systemom 3-točkovnega varnostnegapasu (sl. 1).

• Če izdelovalec vozila dovoljuje otroške varnostne avto sedežne na sovoznikovem sedežu, morate ta sedež premakniti v skrajni zadnji položaj.

Če je vgradnja ovirana zaradi opore za glavo, jo morate nastaviti v najvisji položaj, ali jo sneti (sl. 2).

Zaradi gibljive opore kiddy guardian pro je zagotovljeno, da se ta prilega na oporo za hrbet avtomobilskega sedeža. Ustrezno namestite nastavljivo oporo za hrbet avtomobilskega sedeža.

5. Nastavitve

5.1 Nastavitev višine sedežne blazine

kidy guardian pro morate uporabljati za otroke od 9kg do 18 kg z lovilno mizico (M) in pravilno nastavljeno sedežn no blazino (K) (sl. 3).

kiddy guardian pro ima sedežno blazino (K), ki s spremembo visine sedeža zagotavlja prerlagajanve velikost za otroka, starega pribl. 9 mesecev in pribl. 4 leta (9 kg in pribl. 13 kg).

Sedežno blazino (K) lahko prilagodite velikost otroka v dveh stopnjah in zagotavlja malim otrokom občutno izboljsano udobje sedenja.

Pri nastavljanju sedežne blazine postopaje na naslednji način:

stopnja A: 9 - 13 kg (pribl. 9 - 18 mesecev starosti); sedežna blazina je zložena (sliki 4+5)

stopnja B: 13 - 18 kg (pribl. 18 mesecev - 4 leta starosti); sedežna blazina je razprostrta (sliki 6+7)

Sedežna blazina mora biti vedno pritrijena. Jezičke speljite pod oporo ramena (D) sedeža in priplnite gumbe na zunanji strani prevalke (sl. 8).

Da bi s sedežno blazino dosegli pravilno nastavitev položaja sedeža (K), morate vedno pravilno namestiti nastavljivo oporo za glavo (G). Sedežno blazino (K) uporabljajte vedno v kombinaciji z lovilno mizico.

5.2 Nastavitev opor za glavico ramena

kiddy guardian pro zagotavlja optimalno prerlagajanje na velikost otroka zaradiSYSTEMaNastavljanja nove vrste, pri tem se opori za glavico (G) in ramena (H) nastavita z eno potezo.

Pravilno nastavitev opore za glavico dosezete, ko ležijo senca otroka v območja najožjega dela opore za glavico (G) (sl. 10).

Za nastavitev opore za glavico (G) in ramena (H) pritisnite ročaj za nastavitev visine (Q) na zadnji strani opore za glavico takto, da ga rahlo povlečete navzven in pri tem sočasno oporo za glavico (G) pomaknete navzgor ali navzdol - odvisno odŽelene visine (sl. 11).

Z rahlim pritiskom na oporo za glavico (G) se prepričajte, da je pravilno zaskočena.

5.3 Nastavitev lezecega polozaja (le SS I, 9 -18kg)

kiddy guardian pro ima lezeč položaj, ki zagotavlja predvsem pri daljših vožnaj udobno in varno sedenje.

Ležeči položaj je dovoljeno uporabljati le za otroke starostne skupine I (9 kg - 18 kg) v povezavi z lovilno mizico.

Da bi nastavili ležeči položaj, odpnite po potrebi njaprej system varnostnih pasov v vozilu.

kiddy guardian pro povlecite naprej toliko, da lahko rocico za lezeci položaj (E), ki je na zadnji strani sedežne školjke, razklopite nazaj (sl. 12).

kiddy guardian pro potisnite nato proti hrbtni opori avtomobilskega sedeza.

Ročica za ležeči položaj se mora v odprtem stanju prilegati hrbstni opori avtomobilskega sedeža.

Le-ta preprecuje zdrs sedeza nazaj (sl. 13).

Hrbtna opora (C) kiddy guardian pro, se samodejno obrne v lezeci položaj. Lezeci položaj je dosezen, ko se hrbtna opora (G) otoškega sedeža prilega hrbtni opori avtomobilskega sedeža (sl. 13).

Lezečega položaja nikoli ne nastvljajte med voznjo. Za to opravilo ustavite svoje vozilo. Odpnite varnostni pas, spremenite položaj ročice za lezeči položaj (E) in hrbtne opore (C), ter nato znova zavarujte otroka (otroški varnostni avto sedež) z varnostnim pasom v vozilu.

Za varovanje otroka v lezecem položaju postopajte tak, kot je opisano v tocki 6.

6. Vgradnja v vozilo za starostno skupino I (9 - 18 kg)

kiddy namestite na vozilo avtomobilskega sedeža tak, kot je opisano v točki 4.

Prepričajte se, ali sta otroški sedež in sedežna blazina nastavljena glede na telesno višino oz. težo otroka (točka 5).

kiddy guardian pro se zavaruje s 3-točkovnim systemdom varnostega pasu na vodilu za pas pri lovilni mizici (N) (sl. 14).

kiddy guardian pro je dovoljeno uporabljati za starostno skupino Izključno s pripadajoco lovilno mizico (M) in sedežno blazino (K).

Otroka položite v sedež in pazite, da se bo otrokova zadnjica prilegala hrbtni opori (C).

Lovilno mizico (N) potisnite v rezo vodila na sedeznem delu (sl. 15)

Lovilnik potisnite takto dalec, da se bo tesno prilegal otrokovemu trebuhu.

Nato izvlecite 3-točkovni varnostni pas vozila toliko, da ga lahko speljete okrogSYSTEMa kiddy in ga lahko neposredno zaskočite v ključavnico pasu vozila (sl. 16).

Če ima originalni kiddy lovilno mizico (M) s figuricami, jih je treba za preprostejše privezovanje s pasom položiti prek lovilne mizice (sl. 17).

Nato vpeljite medenični pas v rdeča vodila lovilne mizice (N).

Nato zategnite medenični pas (sl. 18). Pri tem se mora lovilna mizica tesno prilegati otrokovemu trebuhu.

Nato vpeljite ramenski pas v vodila lovilne mizice (sl. 19).

Pri tem pazite, da pasi lezijo plosko in nezasukano eden nad drugim.

Poravnajte ramenski pas (sl. 19).

Pred voznjo se prepričajte, da se medenični in ramenski pravilno prilegata lovilni mizici (M), da sta napeta in da nista zasukana. Pasovi morajo ležati plosko prek območja vodil pasu lovilne mizice (sl. 16). Redno preverjale potek pasov.

7. Vgradnja v vozila za starostno skupino II in III (15 - 36 kg)

Uporaba brez lovilne mizice je dovoljena šele za otroke s telesno težo najmanj 15 kg (oz. 4 leta starosti). Kljub temu priporočamo, da lovilno mizico (M) uporabljate, dokler otrok ne tehta 18 kg.

Za uporabo brez lovilne mizice (M) vedno odstranite sedežnoblazino (K). 10

7.1 Nastavitev podaljška za noge (SS II - III, 15 - 36 kg)

Z nastavitvijo podaljiška za noge (L) bo otrok sedel bistveno udobneje. Podaljišek za noge (L) lahko nastavite v 4 položaje.

Podaljšek za noge (L) povlacite ali potisnite vŽeleni položaj (sl. 21).

7.2 Vgradnja v vozilo (SS II - III, 15 - 36 kg)

kiddy namestite na vozilo avtomobilskega sedeža tak, kot je opisano v točki 4.

Namestite otroka in se prepičajte, ali je kiddy nastavljen glede na otrokovo telesno višino (točka 5).

Da bi otroka zavarovali s 3-točkovnim pasom v vozilu, postopajte na naslednji način:

Izvlecite varnostni pas in položite medenični pas pod obe opori za roke (D) sedeža.

Sedaj zaprite ključavnico pasu. Preverite, ali se je ključavnica pasu zaskočila pravilno (sl. 22).

Poravnajte medenici ni pas in položite diagonalni pas na strani ključavnice pod oporo za roke (D) (sl. 23).

Vzemite diagonalni pas in ga vpeljite spedaj prek kavlja rdecega vodila za diagonalni pas (B) na opori za glavico (sl. 24). Kavelj lahko prav takoto odprete z roko navzdol in vstran (sl. 27).

Upostevajte, da uporabljate vodilo pasu, ki lezi na nasprotni strani klučavnice pasu (sl. 24).

Pazite, da bo diagonalni pas lezal v vodilu pasu in da ne bo zatakjen spredaj na kavlju (sl. 25).

Pazite, da se pasovi ne bodozasukali in da potekajo tesno vzdolž otrokovega telesa. Pazite tudi na pravilno lego klučavnice pasu.

Zravnajte system pasu (sl. 26).

Pri daljish potovanjih redno preverjaje potek pasu

Da bi odpri vodilo za diagonalni pas (B), povlecite kavelj navzdol (sl 27) in nato odstranite pas naprej in vstran.

8. Snetje in namestitev prevleke

kiddyja nikoli ne uporabljajte brez originalnih prevlek. Prevleka je del varovalnezasnove.

8.1 Snetje prevleke opor za glavico / hrbet

Prevleki opor za glavico in hrbet sta izdelani kot en del.

Nastavljivo oporo za glavico (G) potisnite v najvisji položaj.

Sedaj odpnite prevleko okoli ročaja za nastavitev višine (Q) na zadnji strani opore za glavico (G) in pod obema vodiloma diagonalega pasu (B). Snemite prevleko od sprejad nazaj z opore za glavico (G).

8.2 Snetje prevalke opore za ramena

Nastavljivo oporo za glavico (G) potisnite v najnižji połojaz. Odpritza zapahe na zadnji strani opore za ramena. Sedaj lahko prevleke povlečete z opore za ramena (H) od spodaj navzgor.

8.3 Snetje sedežne prevalke

Prevleka podaljska za noge (L) je pritrijena z gumijastim trakom. Prevleko lahko previdno povlečete navzgor in stran.

Da bi lahko sneli sedežno prevalko, odprite zadrego na spodnji strani sedeža (I). Nato odprite gumbe oz. ježka pod podaljskom za noge (L) in pod sedežem (I). S hrbtne opore (C) odstranite trak, ki drži in povlecite prevalko pod obema vodiloma medeničega pasu (J) naprej.

Sedaj lahko snamete sedežno prevleko.

8.4 Prevleka lovilne mizice

Prevleke lovilne mizice ni dovoljeno sneti ali oprati.

Pri poškodbah lovilne mizice ali njene prevleke se obrnite na ustreznega specializiranega trgovca ali neposredno na izdelovalca.

8.5 Nameschanje preveleke

Pri nameschancju prevlek postopaje v obratnem vrstnem redu kot prisnemanju prevlek (glejte 8.1 - 8.3).

9. Navodila zaNgu

9.1 Ciścenje prevalke

Prevleke so pomemben sestavni del varnostnezasnove. Zato uporabljaje le izdelovalcheve originalne prevleke. Če potrebujete nadomestne prevleke, jih lahko narocite pri specializiranem trgovcu.

Prevleko in smeumljivo pritrdilno vrvico igralnih figuric lahko perete pri 30 stopinjah s programom za obcutiljivo perilo. Ni je dovoljeno centrifugirati ali susiti v susilniku.

9.2 Cischenje plasticih delov

Plasticne dele lahko Čistite z neznimi Čistili ali vlažno krpo. V nobenem primeru ne uporabljaje ostrih Čistil (npr. razredčila).

10. Ravnanje v primeru nesreče

Po nesreči pri hitrosti, ki je večja kot 10 km/h, mora izdelovalec obvezno pregledati otroški varnostni avto sedež glede morebitnih poskodb in ga po potrebri brezplačno zamenjati.

11. Garancija

Za vsak kiddy guardian pro dajemo 2-letno garancijo za tovarniske napake ali napake materiala. Garancijski rok se začne z dnevom nakupa.

Osnova za reklamacijo je račun.

Garancijska storitev se omejuje na zadrževalne sisteme za otroka, s katerimi se je ravnalo pravilno ter so bili poslani v tovarno Čisti in urejeni.

Garancija se ne nanaša na:

• pojave naravne obrabe in poskodbe zaradi prevelikih obremenitev
• poskodb zaradi neprimerne in nestrokovne uporabe

Blago: vsako naše blago izpolnjuje visoke zahteve glede obstojnosti barv na sevanje UV-žarkov. Kljub temu zbledi vsako blago, Če je izpostavljeno sevanju UV-žarkov. V tem primuru ne gre za napako materiala, ampak za normalen obrabni povav, za katerega ne prevzemamo garancije. V primeru garancije se nemudoma obrnite na specializiranaega trgovca.

Ekipa kiddy zei vam in vašemu otroku ves ās dobro in varno vožnjo.
