NAVODILA ZA UPORABO SC2500 KARCHER

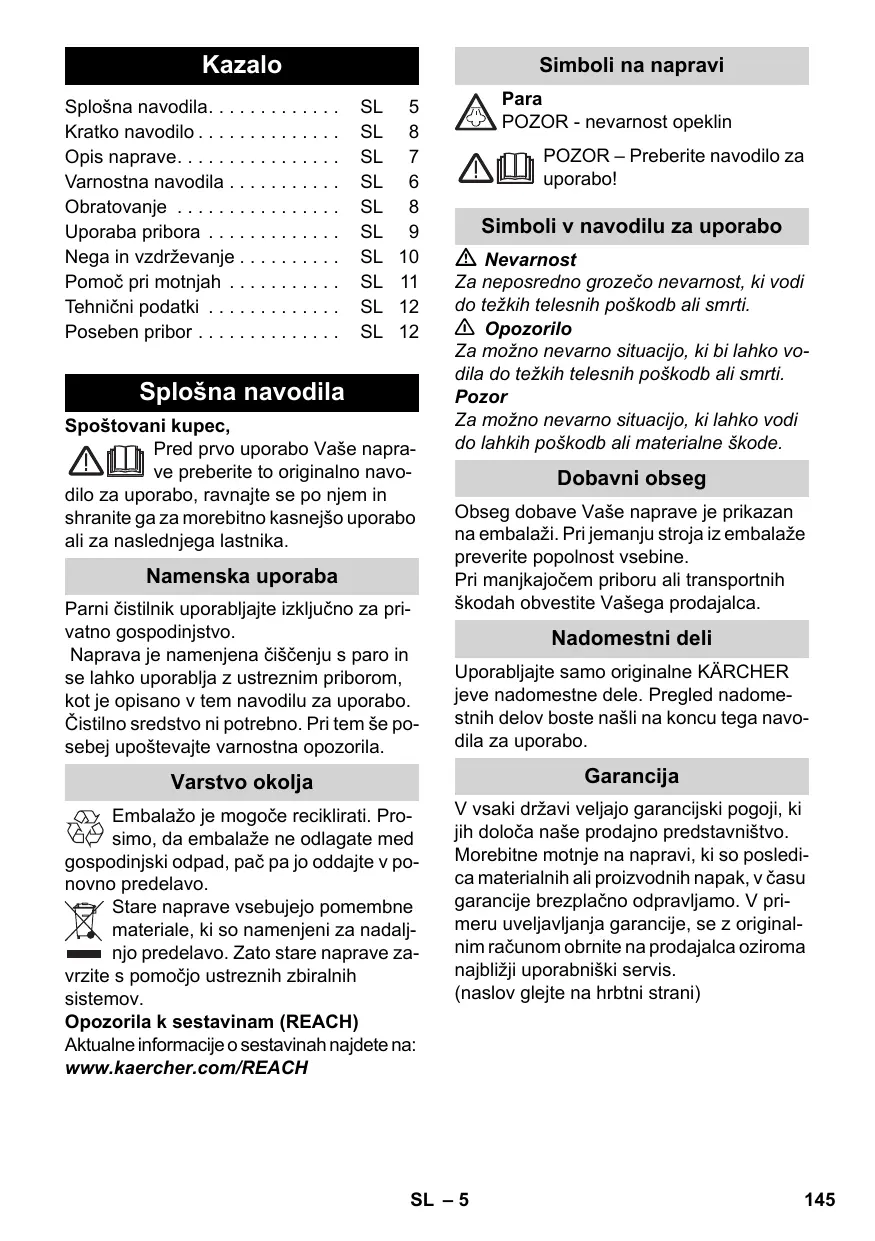

Splošna navodila Spoštovani kupec, Pred prvo uporabo Vaše naprave preberite to originalno navodilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika. Namenska uporaba Parni čistilnik uporabljajte izključno za privatno gospodinjstvo. Naprava je namenjena čiščenju s paro in se lahko uporablja z ustreznim priborom, kot je opisano v tem navodilu za uporabo. Čistilno sredstvo ni potrebno. Pri tem še posebej upoštevajte varnostna opozorila. Para POZOR - nevarnost opeklin POZOR – Preberite navodilo za uporabo! Simboli v navodilu za uporabo Nevarnost Za neposredno grozečo nevarnost, ki vodi do težkih telesnih poškodb ali smrti. 몇 Opozorilo Za možno nevarno situacijo, ki bi lahko vodila do težkih telesnih poškodb ali smrti. Pozor Za možno nevarno situacijo, ki lahko vodi do lahkih poškodb ali materialne škode. Dobavni obseg Obseg dobave Vaše naprave je prikazan na embalaži. Pri jemanju stroja iz embalaže preverite popolnost vsebine. Pri manjkajočem priboru ali transportnih škodah obvestite Vašega prodajalca. Nadomestni deli Uporabljajte samo originalne KÄRCHER jeve nadomestne dele. Pregled nadomestnih delov boste našli na koncu tega navodila za uporabo. Varstvo okolja Garancija Embalažo je mogoče reciklirati. Prosimo, da embalaže ne odlagate med gospodinjski odpad, pač pa jo oddajte v ponovno predelavo. Stare naprave vsebujejo pomembne materiale, ki so namenjeni za nadaljnjo predelavo. Zato stare naprave zavrzite s pomočjo ustreznih zbiralnih sistemov. Opozorila k sestavinam (REACH) Aktualne informacije o sestavinah najdete na: www.kaercher.com/REACH V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis. (naslov glejte na hrbtni strani) SL – 5

Varnostna navodila Nevarnost Prepovedano je obratovanje v področjih, kjer obstaja nevarnost eksplozij. Pri uporabi naprave v nevarnih območjih je potrebno upoštevati ustrezne varnostne predpise. Naprave ne uporabljajte v plavalnih bazenih, ki vsebujejo vodo. Naprave se ne sme uporabljati za čiščenje električnih aparatov npr. pečic, kuhinjskih nap, mikrovalovnih pečic, televizorjev, luči, sušilnikov za lase, električnih grelcev itd. Pred uporabo preverite, ali sta naprava in pribor v brezhibnem stanju. Če stanje ni brezhibno, naprave ne smete uporabljati. Posebej preverite omrežni priključni kabel, vzdrževalno zapiralo in gibko parno cev. Poškodovan omrežni priključni kabel naj pooblaščeni uporabniški servis/elektro strokovnjak nemudoma zamenja. Poškodovano gibko parno cev nemudoma zamenjajte. Uporabljati se sme le takšna gibljiva parna cev (naročniško številko poglejte v seznamu nadomestnih delov), ki jo priporoča proizvajalec. Omrežnega vtiča in vtičnice nikoli ne prijemajte z mokrimi rokami. S paro ne obdelujte predmetov, ki vsebujejo zdravju nevarne snovi (npr. azbest). Nikoli se s kratke razdalje ne dotikajte z roko parnega curka in nikoli ga ne usmerjajte proti osebam ali živalim (nevarnost oparin). Vzdrževalnega zapirala se med obratovanjem ne sme odpirati. 몇 Opozorilo Stroj se sme priključevati samo na električni priključek, ki ga je elektroinštalater izvedel v skladu z IEC 60364. Stroj priključujte samo na izmenični tok. Napetost se mora ujemati s tipsko ploščico stroja.

V vlažnih prostorih, kot je npr. kopalnica, uporabljajte napravo le na vtičnice z vmesnim FI-zaščitnim stikalom. Neprimerni podaljševalni kabli so lahko nevarni. Uporabljajte samo pred škropljenjem zaščiten podaljševalni kabel z minimalnim prerezom od 3x1 mm2. Spoj omrežnega vtiča in podaljševalnega kabla ne sme ležati v vodi. Pri zamenjavi spojnic na omrežnem priključnem kablu ali električnem podaljšku je potrebno zagotoviti zaščito pred škropljenjem in mehansko trdnost. Uporabnik mora stroj uporabljati v skladu z njegovim namenom. Mora upoštevati lokalne danosti in pri delu s strojem paziti na osebe v okolici. To napravo lahko uporabljajo otroci od 8 let dalje in osebe z zmanjšanimi telesnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, kadar so pod nadzorom ali so bili podučeni o varni rabi naprave in s tem povezanimi nevarnostmi. Otroci se z napravo ne smejo igrati. Čiščenja in uporabniškega vzdrževanja otroci ne smejo izvajati brez nadzora. Stroja med obratovanjem nikoli ne puščajte brez nadzora. Previdno pri čiščenju s ploščicami obloženih sten z vtičnicami. Pozor Pazite na to, da se omrežni ali podaljševalni kabel s prevoženjem, stiskanjem, vlečenjem ali podobnim ne uniči ali poškoduje. Omrežne kable zaščitite pred vročino, oljem in ostrimi robovi. V rezervoar za vodo nikoli ne polnite topil, tekočin s topili ali nerazredčenih kislin (npr. čistila, bencin, razredčila in aceton), ker lahko načnejo materiale, uporabljene na napravi. Naprave se med čiščenjem ne sme nositi. Naprava mora imeti stabilno podlago. Napravo uporabljajte ali shranjujte le skladno z opisom oz. sliko! Med obratovanjem ne zagozdite parne ročice. Napravo zaščitite pred dežjem. Ne hranite je na odprtem. SL – 6 Varnostne priprave Opis naprave Pozor Varnostne naprave služijo za zaščito uporabnika in se jih ne sme spreminjati ali ignorirati. Regulator tlaka Regulator tlaka med delom vzdržuje v kotlu konstanten tlak. Gretje se izklopi pri doseženem maksimalnem delovnem tlaku v kotlu in se ponovno vklopi pri upadu tlaka v kotlu zaradi porabe pare. Termostat kotla Če v primeru napake v kotlu ni vode, se temperatura v njem poviša. Termostat kotla izklopi gretje. Normalno obratovanje je ponovno mogoče, ko je kotel napolnjen. Varnostni termostat Če v primeru napake pride do izpada tlačnega regulatorja in termostata kotla in se naprava pregreva, varnostni termostat izklopi napravo. Za ponastavitev varnostnega termostata se obrnite na pristojni uporabniški servis podjetja KÄRCHER. Vzdrževalno zapiralo Vzdrževalno zapiralo je sočasno nadtlačni ventil. Ustvarjenemu tlaku pare zapira pot do kotla. Če je regulator tlaka pokvarjen in parni tlak v kotlu narašča, se nadtlačni ventil odpre in para izhaja skozi vzdrževalno zapiralo ven. Pred ponovnim zagonom naprave se obrnite na pooblaščeno KÄRCHERjevo servisno službo. Slike glejte na razklopni strani 4 A1 Rezervoar za vodo A2 Polnjenje rezervoarja za vodo A3 Stikalo za vklop A4 Stikalo za izklop A5 Kontrolna luč - gretje (ZELENA) A6 Kontrolna lučka - pomanjkanje vode (RDEČA) A7 Ročaj A8 Nosilec za pribor A9 Nosilec za pribor A10 Vzdrževalno zapiralo A11 Shranjevalo za omrežni priključek A12 Parkirno držalo za talno šobo A13 Omrežni priključni vodnik z omrežnim vtičem A14 Tekalna kolesa (2 kosa) A15 Vrtljiva kolesca B1 Parna pištola B2 Parna ročica B3 Tipka za deblokado B4 Izbirno stikalo za količino pare (z varovalom za otroke) B5 Parna gibljiva cev C1 Točkovna razpršilna šoba C2 Okrogla krtača D1 Ročna šoba D2 Prevleka iz frotirja E1 Podaljševalni cevi (2 kosa) E2 Tipka za deblokado F1 Šoba za pranje tal F2 Sponka F3 Krpa za pranje tal SL – 7

Kratko navodilo Polnjenje rezervoarja za vodo Slike glejte na strani 2 1 Rezervoar za vodo napolnite do oznake "MAX". 2 Vtaknite omrežni vtič. Vklopite napravo. 3 Kontrolna luč - gretje utripa zeleno. Počakajte, dokler kontrolna lučka - gretje ne sveti konstantno. 4 Pribor priključite na parno pištolo. Parni čistilnik je pripravljen za uporabo. Rezervoar za vodo se lahko kadarkoli napolni. Pozor Ne uporabljajte kondenzirane vode iz sušilnika za perilo! Ne nalivajte čistilnega sredstva ali drugih dodatkov (na primer dišav)! Ne uporabljajte čiste destilirane vode! Max. 50% destilirane vode in 50% vodovodne vode. Ne uporabljajte zbrane deževnice! Slika Rezervoar za vodo se lahko za polnjenje sname ali napolni direktno na napravi. Snemanje rezervoarja za vodo Rezervoar za vodo potegnite navpično navzgor. Rezervoar za vodo polnite navpično pod vodno pipo do oznake "MAX". Vstavite rezervoar za vodo in ga pritisnite navzdol, dokler se ne zaskoči. Direktno na napravi Vodo iz ene posode nalijte v lijak za polnjenje. Napolnite do oznake "MAX". Obratovanje Slike glejte na razklopni strani 3 Montaža pribora Slika Vodilno kolo in transportna kolesa vtaknite in zaskočite. Slika Potreben pribor (glejte poglavje „Uporaba pribora“) povežite s parno pištolo. V ta namen nataknite odprti konec pribora na parno pištolo in ga potisnite tako daleč na parno pištolo, dokler se tipka za deblokado parne pištole ne zaskoči. Slika Po potrebi uporabite podaljševalni cevi. V ta namen eno oz. obe podaljševalni cevi povežite s parno pištolo. Potreben pribor potisnite na prosti konec podaljševalne cevi. Ločevanje pribora Nevarnost Pri ločevanju pribora lahko kaplja vroča voda! Pribora nikoli ne ločujte med izhajanjem pare – nevarnost oparin! Izbirno stikalo za količino pare postavite nazaj (ročica za paro blokirana). Slika Za ločevanje pribora pritisnite tipko za deblokado in dele potegnite narazen.

Vklop naprave Napravo postavite na trdno podlago. Vtaknite omrežni vtič v vtičnico. Za vklop naprave pritisnite stikalo za vklop. Opozorilo: Če v parnem kotlu ni vode ali jo je premalo, se zažene vodna črpalka in črpa vodo iz rezervoarja za vodo v parni kotel. Postopek polnjenja lahko traja več minut. Počakajte, dokler kontrolna lučka - gretje ne sveti konstantno. Parni čistilnik je pripravljen za uporabo. Dolivanje vode Pri pomanjkanju vode v rezervoarju za vodo utripa kontrolna luč - pomanjkanje vode rdeče in zasliši se signalni ton. Rezervoar za vodo napolnite do oznake "MAX". Opozorilo: Vodna črpalka poskuša parni kotel napolniti v kratkih intervalih. Če je polnjenje uspešno, rdeča kontrolna lučka ugasne. SL – 8 Uporaba pribora Regulacija količine pare Z izbirnim stikalom za količino pare se regulira izstopajoča količina pare. Izbirno stikalo ima tri položaje: Maksimalna količina pare Zmanjšana količina pare Brez pare - varovalo za otroke Opozorilo: V tem položaju ročice za paro ni mogoče aktivirati. Izbirno stikalo postavite na potrebno količino pare. Sprožite parno ročico, pri tem parno pištolo najprej usmerite proti krpi, dokler para ne začne enakomerno izhajati. Izklop naprave Za izklop naprave pritisnite stikalo za izklop. Izvlecite omrežni vtič iz vtičnice. Iz rezervoarja za vodo izpraznite ostanek vode. Shranjevanje naprave Slike Okroglo krtačo vtaknite v majhno držalo za pribor. Ročno šobo in točkovno razpršilno šobo nataknite vsako na eno podaljševalno cev. Podaljševalne cevi vtaknite v velika držala za pribor. Talno šobo obesite v parkirno držalo. Gibko parno cev navijte okoli podaljševalnih cevi in parno pištolo vtaknite v talno šobo. Omrežni priključni kabel shranite v shranjevalo za omrežni priključni kabel. Pomembni napotki za uporabo Čiščenje talnih površin Priporoča se, da pred uporabo parnega čistilnika tla pometete ali posesate. Tako bodo tla že pred mokrim čiščenjem brez umazanije/prostih delcev. Osvežitev tekstila Pred obdelavo s parnim čistilcem vedno preverite odpornost tekstila na skritem mestu: Najprej naparite, nato pustite, da se posuši in nato preverite spremembe barv in oblike. Čiščenje prevlečenih ali lakiranih površin Pri čiščenju lakiranih ali plastificiranih površin kot npr. kuhinjsko in stanovanjsko pohištvo, vrata, parket, se lahko vosek, politura za pohištvo, plastificiranja ali barve raztopijo ali nastanejo madeži. Pri čiščenju teh površin naparite krpo in z njo obrišite površine. Pozor Pare nikoli ne usmerite proti zalepljenim robovom, ker nalepek lahko popusti. Naprave ne uporabljajte za čiščenje nelakiranih lesenih ali parketnih tal. Čiščenje stekla Okenske šipe pri nizkih zunanjih temperaturah predhodno segrejte, predvsem pozimi, tako da celotno stekleno površino rahlo naparite. Tako preprečite napetosti na površini, ki lahko vodijo do loma stekla. Nato površino oken očistite z ročno šobo in prevleko. Za odstranjevanje vode uporabite brisalec stekla ali površino do suhega obrišite. Pozor Pare ne usmerjajte na lakirana mesta okenskega okvirja, da jih ne poškodujete. SL – 9

Parna pištola Parno pištolo lahko uporabljate tudi brez pribora, na primer: – za odstranjevanje vonjev in gub na visečih oblačilih tako, da jih naparite z oddaljenosti 10-20 cm. – za razpraševanje rastlin. Pri tem vzdržujte oddaljenost 20-40 cm. – za vlažno brisanje prahu tako, da se krpa na hitro napari in se z njo obriše preko pohištva. Točkovna razpršilna šoba Bližje kot je le-ta umazanemu mestu, večji je učinek čiščenja, ker sta temperatura in para na izstopu iz šobe najvišja. Še posebej praktično za čiščenje težko dostopnih mest, fug, armatur, odtokov, umivalnikov, WC-jev, žaluzij ali grelnih teles. Močne obloge vodnega kamna se lahko pred čiščenjem s paro nakapajo s kisom ali citronsko kislino, pustite delovati 5 minut, nato obdelajte s paro. Okrogla krtača Okrogla krtača se kot dopolnitev montira direktno na točkovno razpršilno šobo. S krtačenjem je mogoče tako lažje odstraniti trdovratne umazanije. Pozor Ni primerno za čiščenje občutljivih površin. Slika Okroglo krtačo pritrdite na točkovno razpršilno šobo. Ročna šoba Prevleko iz frotirja prevlecite preko ročne šobe. Posebej primerna za majhne perljive površine, kabine za prhanje in ogledala. Talna šoba Primerno za vse perljive stenske in talne obloge, npr. kamnita tla, ploščice in PVCtla. Na zelo umazanih površinah delajte počasi, da para lahko deluje dalj časa. Opozorilo: Ostanki čistilnih sredstev ali negovalne emulzije, ki se še nahajajo na površinah za čiščenje, bi lahko pri parnem čiščenju povzročili trakaste maroge, ki pa pri večkratni uporabi izginejo.

Slika Krpo za tla pritrdite na talno šobo. 1 Krpo za tla vzdolžno preganite in nanjo položite talno šobo. 2 Odprite sponke. 3 Konce krpe položite v odprtine in trdno napnite. 4 Zaprite sponke. Pozor Ne vstavljajte prstov med sponke. Parkiranje talne šobe Slika Ob prekinitvi dela talno šobo obesite v parkirno držalo. Nega in vzdrževanje Nevarnost Vzdrževalna dela lahko opravljate le, če je omrežni vtič izvlečen iz vtičnice in parni čistilec ohlajen. Spiranje parnega kotla Parni kotel parnega čistilnika spirajte najmanj po vsakem 10. polnjenju rezervoarja. Izvlecite omrežni vtič iz vtičnice. Pustite, da se parni čistilnik ohladi. Izpraznite rezervoar za vodo. Pribor vzemite iz nosilcev pribora. Slika Odprite vzdrževalno zapiralo. V ta namen odprti konec podaljševalne cevi nataknite na vzdrževalno zapiralo, zaskočite v vodilo in odvijte. Kotel napolnite z vodo in ga močno pretresite. S tem se ločijo ostanki vodnega kamna, ki so se usedli na dno kotla. Obstoječo vodo popolnoma izpraznite iz kotla (poglejte sliko ). Odstranjevanje vodnega kamna iz parnega kotla Ker se na stene kotla prijema vodni kamen, priporočamo odstranjevanje vodnega kamna iz kotla v sledečih obdobjih (PK = polnjenja kotla): Področje trdote I mehka II srednja III trdo IV zelo trdo SL – 10 ° dH mmol/l

Napotek: Trdoto svoje vode lahko preverite pri svojemu podjetju za oskrbo z vodo ali mestnem komunalnem podjetju. Izvlecite omrežni vtič iz vtičnice. Pustite, da se parni čistilnik ohladi. Izpraznite rezervoar za vodo. Pribor vzemite iz nosilcev pribora. Slika Odprite vzdrževalno zapiralo. V ta namen odprti konec podaljševalne cevi nataknite na vzdrževalno zapiralo, zaskočite v vodilo in odvijte. Obstoječo vodo popolnoma izpraznite iz kotla (poglejte sliko ). 몇 Opozorilo Da izključite poškodbe naprave, uporabljajte izključno izdelke, ki jih dovoljuje proizvajalec KÄRCHER. Za odstranjevanje vodnega kamna uporabljajte KÄRCHER palčke za odstranjevanje vodnega kamna (Naroč.-št. 6.295-206). Pri pripravljanju raztopine za odstranjevanje vodnega kamna upoštevajte napotke za doziranje na embalaži. 몇 Opozorilo Ob polnjenju in praznjenju parnega čistilca bodite previdni. Raztopina odstranjevalca vodnega kamna lahko poškoduje občutljive površine. Raztopino odstranjevalca vodnega kamna nalijte v kotel in jo pustite delovati približno 8 ur. 몇 Opozorilo Med odstranjevanjem vodnega kamna na napravo ne privijte vzdrževalnega zapirala. Parnega čistilca ne uporabljajte, dokler se v kotlu še nahaja sredstvo za odstranjevanje vodnega kamna. Po 8 urah popolnoma izlijte raztopino sredstva za odstranjevanje vodnega kamna. V kotlu naprave se še nahaja ostanek raztopine, zaradi tega kotel dva- do trikrat izperite z mrzlo vodo in na tak način odstranite ostanke sredstva za odstranjevanje vodnega kamna. Obstoječo vodo popolnoma izpraznite iz kotla (poglejte sliko ). Osušite shranjevalo za omrežni priključni kabel. Zaprite vzdrževalno zapiralo s podaljševalno cevjo. Napolnite rezervoar za vodo (glejte stran 8). Parni čistilnik je pripravljen za uporabo. Čiščenje pribora Napotek: Krpa za pranje tal in prevleka iz frotirja sta že oprani in se lahko takoj uporabita za delo s parnim čistilcem. Umazane krpe za pranje tal in prevleke iz frotirja perite v pralnem stroju pri temperaturi do 60°C. Ne uporabljate mehčalca, da krpam omogočite dobro pobiranje umazanije. Krpe so primerne za sušenje v sušilniku. Pomoč pri motnjah Motnje imajo pogosto enostavne vzroke, ki jih lahko sami odpravite s pomočjo naslednjega pregleda. V primeru dvomov ali pri motnjah, ki tukaj niso navedene, se obrnite na pooblaščeno servisno službo. Nevarnost Vzdrževalna dela lahko opravljate le, če je omrežni vtič izvlečen iz vtičnice in parni čistilec ohlajen. Popravila na napravi lahko izvaja le pooblaščena servisna služba. Daljši čas segrevanja V parnem kotlu se je nabral vodni kamen Iz parnega kotla odstranite vodni kamen. Ni pare Kontrolna lučka - pomanjkanje vode utripa rdeče in zasliši se signalni ton V rezervoarju za vodo ni vode. Rezervoar za vodo napolnite do oznake "MAX". SL – 11

Kontrolna lučka - pomanjkanje vodesveti rdeče V parnem kotlu ni vode. Sprožila se je zaščita črpalke pred pregrevanjem. Izklopite napravo. Napolnite rezervoar za vodo Vklopite napravo. Rezervoar za vodo ni pravilno vstavljen ali je poapnen. Snemite rezervoar za vodo in ga splaknite. Vstavite rezervoar za vodo in ga pritisnite navzdol, dokler se ne zaskoči. Parne ročice ni mogoče pritisniti Parna ročica je zavarovana z zapiralom / zaščito za otroke. Izbirno stikalo za količino pare postavite naprej. Visok iznos vode V parnem kotlu se je nabral vodni kamen Iz parnega kotla odstranite vodni kamen. Tehnični podatki Električni priključek Napetost Stopnja zaščite Razred zaščite Podatki o zmogljivosti Ogrevalna moč Maks. delovni tlak Čas ogrevanja Količina pare Stalno izparevanje Sunek pare max. Polnilna količina Rezervoar za vodo Parni kotliček Mere Teža (brez pribora) Dolžina Širina Višina 220-240 V 1~50/60 Hz IPX4 1500 W 0,32 MPa 6 minut 40 g/min 100 g/min 0,8 l 0,5 l 4,1 kg 350 mm 280 mm 270 mm Poseben pribor Naročniška številka Set krp iz mikrovlaken, kopal- 2.863-171 nica 2 mehki krpi za pranje tal iz plišastega velurja, 1 abrazivna prevleka za ročno šobo, 1 polirna krpa za ogledala in armature Set krp iz mikrovlaken, kuhinja 2.863-172 2 mehki krpi za pranje tal iz plišastega velurja, 1 mehka prevleka iz plišastega velurja, 1 krpa za čiščenje površin iz nejavnega jekla brez sledi Set krp iz mikrovlaken, mehka 2.863-173 krpa za tla 2 mehki krpi za pranje tal iz plišastega velurja Set krp iz mikrovlaken, mehka 2.863-174 prevleka 2 mehki prevleki iz plišastega velurja Frotiraste krpe 6.369-357 5 krp za tla iz bombaža Frotiraste prevleke 6.370-990 5 prevlek iz bombaža Set okroglih krtač 2.863-058 4 okrogle krtače za šobo s točkastim razprševanjem Komplet okroglih krtač z me- 2.863-061 deninastimi dlačicami za odstranjevanje trdovratne umazanije. Idealen na neobčutljivih površinah. Okrogla krtača s strgalom 2.863-140 Okrogla krtača z dvemi vrstami dlačic, odpornih proti vročini, in strgalom. Ni primerna na občutljivih površinah. Šoba velike moči in podaljšek 2.884-282 Za čiščenje težko dostopnih mest (npr. kotov) s povečano močjo čiščenja. Parna turbo krtača 2.863-159 Za čiščenja, pri katerih je sicer treba ribati Šoba za čiščenje tekstila 4.130-390 Za osvežitev oblačil in tekstila. Ločilnik tapet 2.863-062 za odstranjevanje tapet in ostankov lepila Palčke za odstranjevanje vo- 6.295-206 dnega kamna (9 kosov) Pridržana pravica do tehničnih sprememb!
