KASUTUSJUHEND SC2500 KARCHER

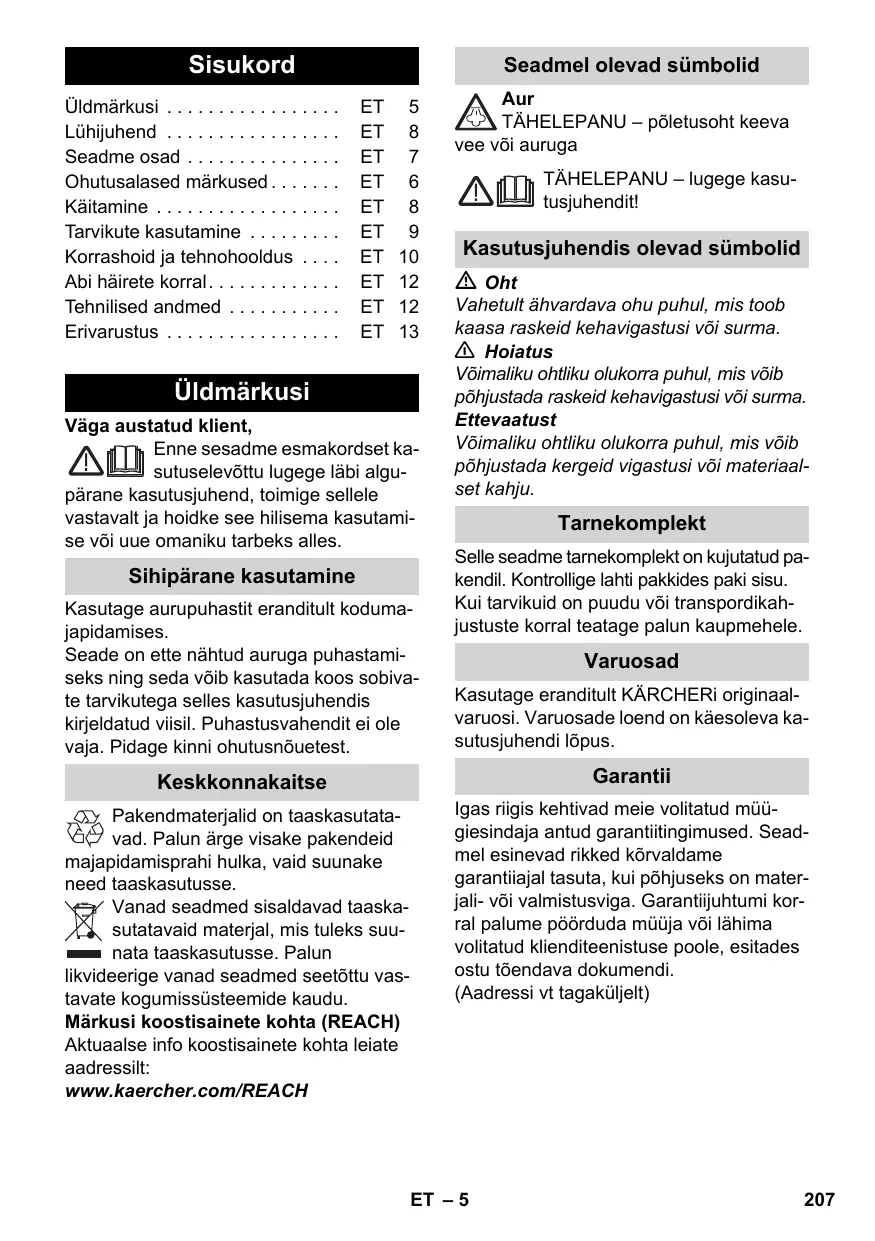

Üldmärkusi Väga austatud klient, Enne sesadme esmakordset kasutuselevõttu lugege läbi algupärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. Sihipärane kasutamine Kasutage aurupuhastit eranditult kodumajapidamises. Seade on ette nähtud auruga puhastamiseks ning seda võib kasutada koos sobivate tarvikutega selles kasutusjuhendis kirjeldatud viisil. Puhastusvahendit ei ole vaja. Pidage kinni ohutusnõuetest. Aur TÄHELEPANU – põletusoht keeva vee või auruga TÄHELEPANU – lugege kasutusjuhendit! Kasutusjuhendis olevad sümbolid Oht Vahetult ähvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma. 몇 Hoiatus Võimaliku ohtliku olukorra puhul, mis võib põhjustada raskeid kehavigastusi või surma. Ettevaatust Võimaliku ohtliku olukorra puhul, mis võib põhjustada kergeid vigastusi või materiaalset kahju. Tarnekomplekt Selle seadme tarnekomplekt on kujutatud pakendil. Kontrollige lahti pakkides paki sisu. Kui tarvikuid on puudu või transpordikahjustuste korral teatage palun kaupmehele. Varuosad Kasutage eranditult KÄRCHERi originaalvaruosi. Varuosade loend on käesoleva kasutusjuhendi lõpus. Keskkonnakaitse Garantii Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse. Vanad seadmed sisaldavad taaskasutatavaid materjal, mis tuleks suunata taaskasutusse. Palun likvideerige vanad seadmed seetõttu vastavate kogumissüsteemide kaudu. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi. (Aadressi vt tagaküljelt) ET – 5

Ohutusalased märkused Oht Plahvatusohtlikes piirkondades kasutamine on keelatud. Kui kasutate seadet ohualas, tuleb järgida vastavaid ohutusalaseid eeskirju. Ärge kasutage seadet basseinides, milles on vett. Seadet ei tohi kasutada elektriseadmete, nt küpsetusahjude, auruärastite, mikrolaineahjude, televiisorite, lambi, fööni, elektrilise kütteseadme jne puhastamiseks. Kontrollige enne kasutamist, kas seadme ja tarvikute seisund vastab nõuetele. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. Palun kontrollige eriti toitekaablit, hoolduslukku ja auruvoolikut. Kahjustatud toitekaabel lasta viivitamatult volitatud hooldustöökojal/elektrikul välja vahetada. Kahjustatud auruvoolik kohe välja vahetada. Kasutada on lubatud ainult tootja poolt soovitatud auruvoolikut (tellimisnumber vt varuosade nimekiri). Võrgupistikut ega pistikupesa ei tohi kunagi puutuda niiskete kätega. Ärge töödelge auruga esemeid, mis sisaldavad tervisele ohtlikke aineid (näit. asbesti). Ärge kunagi pistke kätt aurojoa lähedale ega suunake seda inimestele või loomadele (põletusoht). Hoolduslukku ei tohi töö käigus avada. 몇 Hoiatus Seadet tohib ühendada ainult pistikupessa, mis on elektrimontööri poolt paigaldatud vastavalt standardile IEC Seadet tohib ühendada ainult vahelduvvoolutoitega. Pinge peab vastama seadme tüübisildil esitatud pingele. Niisketes ruumides, näit. vannitoas, ühendage seade vooluvõrku pistikupesadest, millel on FI-kaitselüliti.

Ebasobivad pikendusjuhtmed võivad olla ohtlikud. Kasutage ainult veepritsmete vastu kaitstud pikenduskaablit, mille ristlõige on vähemalt 3x1 mm². Toitepistiku ja pikenduskaabli ühenduskoht ei tohi vees olla. Võrgu- või pikenduskaabli konnektorite väljavahetamise korral peab olema tagatud kaitstus veepritsmete vastu ning mehhaaniline stabiilsus. Seadet tuleb kasutada selle otstarbe kohaselt. Arvestada tuleb kohalikke iseärasusi ning seadmega töötades pöörata tähelepanu ka läheduses viibivatele inimestele. Seadet võivad kasutada vähemalt 8 aastased lapsed ning vähenenud füüsiliste, sensoorsete või vaimsete võimetega inimesed või inimesed, kellel puuduvad vastavad kogemus ja teadmised, kui nende üle on järelevalve või kui neile on õpetatud seadme ohutut kasutamist ja räägitud seadme kasutamisega kaasnevatest ohtutest. Lapsed ei tohi sedamega mängida. Ilma järelevalveta ei tohi lapsed seadet puhastada ja hooldada. Töötavat seadet ei tohi mitte kunagi jätta järelevalveta. Ettevaatust kahhelkividest seinte puhastamisel, milles on pistikupesi. Ettevaatust Jälgida, et toitejuhet või pikendusjuhet ei kahjustataks sellest ülesõitmisega, muljumisega, rebimisega ega muul viisil. Toitejuhtmed peavad olema kaitstud kuumuse, õli ja teravate servade eest. Ärge kunagi valage veepaaki lahusteid, lahusteid sisaldavaid vedelikke ega lahjendamata happeid (näit. puhastusvahendeid, bensiini, värvilahustit ja atsetooni), kuna need rikuvad seadmes kasutatud materjale. Seadet ei tohi puhastamise ajal kanda. Seade peab olema stabiilsel alusel. Kasutage või ladustage seadet ainult vastavalt kirjeldusele või joonisele! Ärge kiiluge auruhooba töö käigus kinni. Kaitske seadet vihma eest. Ärge ladustage väljas. ET – 6 Seadme osad Ohutusseadised Ettevaatust Ohutusseadised on mõeldud kasutaja kaitsmiseks ning neid ei tohi muuta ega neid mitteaktiivseks seada. Rõhuregulaator Rõhuregulaator hoiab rõhu katlas seadme töö käigus võimalikult konstantsena. Kui katlas saavutatakse maksimaalne töörõhk, lülitatakse küte välja ning uuesti sisse, kui rõhk katlas auru väljumise tõttu langeb. Katla termostaat Kui rikke korral ei ole katlas enam vett, tõuseb temperatuur katlas. Katla termostaat lülitab kütte välja. Normaalne töö võib jätkuda, kui katlas on jälle vett. Turvatermostaat Kui rikke korral langevad rivist välja rõhu regulaator ja katla termostaat ja seade kuumeneb üle, lülitab turvatermostaat seadme välja. Pöörduge turvatermostaadi lähtestamiseks pädevasse KÄRCHERi klienditeenindusse. Hoolduslukk Hoolduslukk on ühtlasit ülerõhuventiil. See sulgeb katla tõusva aurusurve vastu. Kui rõhuregulaator on defektne ja aururõhk katlas tõuseb, avaneb ülerõhuventiil ja aur tungib hooldusluku kaudu välja. Pöörduge seadme uuesti kasutuselevõtuks firma KÄRCHER klienditeenindusse. Jooniseid vt volditavalt leheküljelt 4 A1 Veepaak A2 Täitke veepaak. A3 Lüliti - sisse A4 Lüliti - välja A5 Kütte märgutuli (ROHELINE) A6 Veepuuduse märgutuli (PUNANE) A7 Kandekäepide A8 Tarvikute hoidik A9 Tarvikute hoidik A10 Hoolduslukk A11 Toitekaabli koht A12 Põrandaotsaku parkimishoidik A13 Toitepistikuga toitekaabel A14 Rattad (2 tk) A15 Juhtratas B1 Aurupüstol B2 Auruhoob B3 Luku vabastusklahv B4 Aurukoguse valikulüliti (lapselukuga) B5 Auruvoolik C1 Punktdüüs C2 Ümar hari D1 Käsidüüs D2 Froteekate E1 Pikendustorud (2 tükki) E2 Luku vabastusklahv F1 Põrandadüüs F2 Kinnitusklamber F3 Põrandalapp ET – 7

Lühijuhend Valage veepaak täis Joonised vt lk 2 1 Täitke veepaak kuni tähiseni „MAX“. 2 Ühendadage võrgupistik. Lülitage seade sisse. 3 Vilgub roheline kütte märgutuli. Oodake, kuni kütte märgutuli jääb püsivalt põlema. 4 Ühendage tarvikud aurupüstoliga. Aurupuhasti on tööks valmis. Veepaagi võib igal ajal täita. Ettevaatust Ärge kasutage pesukuivati kondensvett! Ärge lisage puhastusvahendeid ega muid lisaaineid (nt lõhnaaineid)! Ärge kasutage puhast destilleeritud vett! Max. 50% destilleeritud vett ja 50% kraanivett. Ärge kasutage vihmavett! Joonis Veepaagi saab täitmiseks ära võtta või vahetult seadme küljes täita. Veepaagi äravõtmine Tõmmake veepaaki vertikaalselt üles. Hoidke veepaaki vertikaalselt kraani all ja täitke kuni tähiseni „MAX“. Pange veepaak kohale ja suruge alla, kuni paak fikseerub asendisse. Vahetult seadmel Valage vett mõnest anumast täitelehtrisse. Täitke paak kuni tähiseni „MAX“. Käitamine Jooniseid vt volditavalt leheküljelt 3 Lisavarustuse monteerimine Joonis Torgake kohale juhtrull ja transpordirattad ja laske asendisse fikseeruda. Joonis Ühendage vajalikud tarvikud aurupüstoliga (vt ptk „Tarvikute kasutamine“). Selleks torgake tarviku lahtine ots aurupüstolile ning lükake nii kaugele aurupüstolile, kuni aurupüstoli lukustusklahv asendisse fikseerub. Joonis Kasutage vajaduse korral pikendustorusid. Selleks ühendage üks või mõlemad pikendustorud aurupüstoliga. Lükake vajalikud tarvikud pikendustoru vabale otsale. Tarvikute mahavõtmine Oht Tarvikuid maha võttes võib kuuma vett välja tilkuda! Ärge kunagi võtke tarvikuid maha, kui auru välja voolag - põletusoht! Seadke aurugkoguse valikulüliti taha (auruhoob blokeeritud). Joonis Lisaseadmete äravõtmiseks vajutage lukustusse vabastusklahvi ja tõmmake lisaseade ära.

Seadme sisselülitamine Seade asetada kõvale pinnale. Torgake võrgupistik seinakontakti. Seadme sisselülitamiseks vajutage sisse-lülitile. Märkus: Kui aurukatlas ei ole vett või on liiga vähe vett, siis käivitub veepump ja pumpab veepaagist katlasse vett. Täitmine võib kesta mitu minutit. Oodake, kuni kütte märgutuli jääb püsivalt põlema. Aurupuhasti on tööks valmis. Vee lisamine Kui veepaagis on veepuudus, vilgub punane veepuuduse märgutuli ja kostab helisignaal. Täitke veepaak kuni tähiseni „MAX“. Märkus: Lühikeste ajavahemike tagant püüab veepump aurukatelt täita. Kui täitmine on edukas, kustub punane märgutuli. ET – 8 Tarvikute kasutamine Aurukoguse reguleerimine Aurugkoguse valikulülitiga reguleeritakse väljavoolavat aurukogust. Valikulülitil on kolm asendit: Tähtsaid näpunäiteid kasutamiseks Maksimaalne aurukogus Vähendatud aurukogus Auru ei eraldu - lapselukk Märkus: Selles asendis ei saa auruhooba liigutada. Seadke valikulüliti vajalikule aurukogusele. Vajutage auruhoovale, seejuures suunake aurupüstol esmalt riidelapile, kuni auru eraldub ühtlaselt. Seadme väljalülitamine Seadme väljalülitamiseks vajutage välja-lülitile. Tõmmake võrgupistik seinakontaktist välja. Tühjendage ülejäänud vesi veepaagist. Seadme ladustamine Joonised Torgake ümarhari tarvikutele mõeldud väikesesse hoidikusse. Torgake nii käsidüüs kui punktdüüs pikendustorudele. Torgake pikendustorud tarvikutele mõeldud suurtesse hoidikutesse. Riputage põrandaotsik parkimishoidikusse. Mähkige auruvoolik pikendustorude ümber ja torgake aurupüstol põrandadüüsi otsa. Pange toitekaabel vastavasse hoiukohta. Põrandapindade puhsatamine Soovitame enne aurupuhasti kasutamist põrand puhtaks pühkida või tõmmata. Nii ei ole põrandal juba enne märgpuhastust mustust/lahtisi osakesi. Tekstiilmaterjalide värskendamine Enne aurupuhastiga käsitlemist palume alati kontrollida mõnes varjatud kohas, kas tekstiilpind talub auruga käsitlemist: auruga niisutada, kuivada lasta ja lõpuks kontrollida värvi või vormi muutumist. Värvitud ja lakitud pindade puhastamine Lakitud või plastiga kaetud pindade, nt köögi- jm mööbel, uksed, parkett, võivad eralduda vaha, mööblipolituur, plastkatted või värv ja tekkida plekid. Nende pindade puhastamisel niisutage lappi kergelt auruga ja pühkige pinnad lapiga puhtaks. Ettevaatust Ärge suunake auru liimitud servadele, sest serv võib lahti tulla. Ärge kasutage seadet töötlemata puit- või parkettpindade puhastamiseks. Klaasi puhastamine Kui välistemperatuur on madal, eriti talvel, soojendage aknaklaasi, aurutades kogu klaasipinda kergelt. Nii väldite pealispinnas tekkivaid pingeid, mis võivad põhjustada klaasi purunemise. Seejärel puhastage aknapinda, kasutades tekstiilkattega käsidüüsi. Tõmmake vesi aknaklaasilt vastava kummist harjaga maha või pühkige pind kuivaks. Ettevaatust Ärge suunake auru aknaraami tihendatud kohtadele, et neid mitte kahjustada. ET – 9

Aurupüstol Põrandadüüs Te võite aurupüstolit kasutada ka ilma tarvikuteta, nt: – lõhna ja kortsude eemaldamiseks rippuvatest riideesemetest, aurutades neid 10-20 cm kauguselt. – taimede puhastamiseks tolmust. Seejuures hoidke seadet taimest 20-40 cm kaugusel. – niiskeks tolmupühkimiseks, aurutades lappi lühidalt ja pühkides siis sellega mööblit. Sobib kõigile pestavatele seina- ja põrandakatetele, nt kivipõrandatele, plaaditud ja PVC-põrandatele. Töötage tugevalt määrdunud pindadel aeglaselt, et aur saaks kauem mõjuda. Märkus: Puhastusvahendite või hooldusvedelike jäägid, mis on veel puhastataval pinnal, võivad auruga puhastamisel põhjustada määrdunud kohti, mis aga mitmekordse käsitlemise järel kaovad. Joonis Kinnitage põrandalapp põrandadüüsi otsa. 1 Voltige põrandalapp pikuti kokku ja asetage põrandadüüs sellele. 2 Avage kinnitusklambrid. 3 Pange lapi otsad avadesse. 4 Sulgege kinnitusklambrid. Ettevaatust Ärge jätke sõrmi klambrite vahele. Põrandaotsiku parkimine Joonis Tööd katkestades riputage põrandaotsik parkimishoidikusse. Punktdüüs Mida lähemal on see määrdunud kohale, seda suurem on puhastamise mõju, sest düüsi otsas on aur kõige tugevam ja temperatuur kõige kõrgem. Eriti praktiline raskesti ligipääsetavate kohtade, vuukide, armatuuride, äravoolude, kraanikausside, WC, žalusiide ja radiaatorite puhastamiseks. Tugevaid katlakivi ladestusi võib enne auruga puhastamist piserdada äädika või sidrunhappega, lasta 5 minutit mõjuda ja seejärel aurustuda. Ümar hari Ümmarguse harja võib paigaldada täiendavalt punktdüüsile. Nii on harjates kergem eemaldada rasket mustust. Ettevaatust Ei sobi tundlike pindade puhastamiseks. Joonis Kinnitage ümmargune hari punktdüüsile. Käsidüüs Palume tõmmata käsiotsakule froteekate. Eriti sobiv väikeste pestavate pindade, dušikabiinide ja peeglite jaoks.

Korrashoid ja tehnohooldus Oht Hooldustöid tohib teostada ainult siis, kui võrgupistik on välja tõmmatud ja aurupuhasti jahtunud. Aurukatla pesemine Peske aurupuhasti katelt hiljemalt pärast iga 10. katla täitmist. Tõmmake võrgupistik seinakontaktist välja. Laske aurupuhastil jahtuda. Tühjendage veepaak. Võtke tarvikud hoidikutest välja. Joonis Avage hoolduslukk. Selleks pange pikendustoru lahtine ots hoolduslukule, laske juhikusse kinnituda ja keerake peale. Täitke katel veega ja raputage tugevasti. Seeläbi tuleb lahti katla põhja kogunenud lubi. Tühjendage katel täielikult veest (vt joonist ). ET – 10 Katlakivi eemaldamine aurukatlast Kuna katlakivi ladestub ka katla seintele, soovitame katelt järgmiste ajavahemike tagant dekaltsifitseerida (KT=katla täitmine): Karedusvahemik I pehme II keskmine III kõva IV väga kõva °dH mmol/l

Märkus: Teie kraanivee kõvaduse kohta võite küsida veemajandusametist või linna veevärgist. Tõmmake võrgupistik seinakontaktist välja. Laske aurupuhastil jahtuda. Tühjendage veepaak. Võtke tarvikud hoidikutest välja. Joonis Avage hoolduslukk. Selleks pange pikendustoru lahtine ots hoolduslukule, laske juhikusse kinnituda ja keerake peale. Tühjendage katel täielikult veest (vt joonist ). 몇 Hoiatus Kasutage eranditult tootedi, mis on firma KÄRCHER poolt lubatud, et välistada seadme vigastamist. Kasutage katlakivi eemaldamiseks KÄRCHERi katlakivi eemaldamise pulki (tellimisnr. 6.295-206). Katlakivi eemaldusvahendi lahust valmistades jälige pakendil olevaid doseerimisandmeid. 몇 NB! Ettevaatust aurupuhasti täitmisel ja tühjendamisel. Lubjaeemaldusvahend võib rikkuda õrnu pindu. Täitke katel lubjaeemaldusvahendiga ja laske lahusel umbes 8 tundi mõjuda. 몇 Hoiatus Katlakivi eemaldamise ajal ärge kruvige hoolduslukku seadmele. Ärge kasutage aurupuhastit, kui katlas on veel dekaltsifitseerimisvahendit. 8 tundi pärast valage kogu dekaltsifitseerimisvahendi lahus välja. Seadme katlasse jääb veel väike kogus lahust, seetõttu loputage katelt kaks kuni kolm korda külma veega, et eemaldada kõik dekaltsifitseerimise jäägid. Tühjendage katel täielikult veest (vt joonist ). Kuivatage toitekaabli hoiukohta. Kruvige hoolduslukk pikendustoruga kinni. Täitke veepaak (vt lk 8). Aurupuhasti on tööks valmis. Tarvikute hooldamine Märkus: Põrandalapp ja froteekate on juba eelnevalt pestud ning neid võib kohe aurupuhastiga töötades kasutada. Peske määrdunud põrandalappe ja froteekatteid pesumasinas 60°C juures. Ärge kasutage loputusvahendit, et mustus haakuks lappidega paremini. Lappe võib kuivatis kuivatada. ET – 11

Abi häirete korral Tehnilised andmed Häiretel on tihti lihtsad põhjused, mille te suudate ise kõrvaldada järgneva ülevaate abil. Kahtluse korral või siin mittenimetatud häire/abi puhul pöörduge palun tunnustatud klienditeeninduse poole. Oht Hooldustöid tohib teostada ainult siis, kui võrgupistik on välja tõmmatud ja aurupuhasti jahtunud. Seadme parandustöid tohib läbi viia ainult tunnustatud klienditeenindus. Pikk kütemisaeg Aurukatel on lupjunud Eemaldage aurukatlast sinna ladestunud lubi. Auru ei tule Veepuuduse märgutuli vilgub punaselt ja kostab helisignaal. Aurukatlas ei ole vett. Täitke veepaak kuni tähiseni „MAX“. Põleb punane veepuuduse märgutuli. Aurukatlas ei ole vett. Vallandus pumba ülekuumenemiskaitse. Lülitage seade välja. Valage veepaak täis Lülitage seade sisse. Veepaak ei ole õigesti kohal või on selles katlakivi. Võtke veepaak välja ja peske. Pange veepaak kohale ja suruge alla, kuni paak fikseerub asendisse. Auruhooba ei saa alla vajutada Aurukatel on kaitstud lukustusega / lapsekaitsega. Seadke aurukoguse valikulüliti ette. Elektriühendus Pinge Kaitseaste Elektriohutusklass Jõudluse andmed Küttevõimsus Töörõhk, maks. Kuumenemisaeg Aurukogus Püsiaur Aurupahvak max. Täituvus Veepaak Aurukatel Mõõtmed Kaal (ilma tarvikuteta) Pikkus Laius Kõrgus 1500 W 0,32 MPa 6 minutit 40 g/min 100 g/min 0,8 l 0,5 l 4,1 kg 350 mm 280 mm 270 mm Tehniliste muudatuste õigused reserveeritud! Vabaneb palju vett Aurukatel on lupjunud Eemaldage aurukatlast sinna ladestunud lubi.

ET – 12 Erivarustus Tellimisnumber Mikrokiust lappide komplekt, 2.863-171 vannituba 2 pehmet plüüšist põrandalappi, 1 abrasiivne kate käsiotsakule, 1 peeglite ja armatuuride poleerimislapp Mikrokiust lappide komplekt, 2.863-172 köök 2 pehmet plüüšist põrandalappi, 1 pehme plüüšist kate, 1 lapp roostevabast terasest pindade triipudeta puhastamiseks Mikrokiust lappide komplekt, 2.863-173 pehme põrandalapp 2 pehmet plüüšist põrandalappi Mikrokiust lappide komplekt, 2.863-174 pehme kate 2 pehmet plüüšist katet Froteerätikud 6.369-357 5 puuvillast põrandalappi Froteekatted 6.370-990 5 puuvillast katet Ümmarguste harjade komplekt 2.863-058 4 ümmargust harja punkntdüüsile Messingharjastega ümmar- 2.863-061 guste harjade komplekt tugeva mustuse eemaldamisekszum Entfernen von hartnäckigem Schmutz. Ideaalne vastupidavatel pindadel. Kaabitsaga ümarhari 2.863-140 Kahte ritta paigutatud kuumuskindlate harjaste ja kaabitsaga ümarhari. Ei sobi õrnadele pindadele. Power-otsak ja pikendus 2.884-282 Raskesti ligipääsetavate kohtade (nt nurga) puhastamiseks suurema puhastusjõuga. Auru-turbohari 2.863-159 Puhastustöödeks, mis nõuavad muidu küürimist Tekstiilihoolduskotsak 4.130-390 Riiete ja tekstiilesemete värskendamiseks. Tapeedivabastaja 2.863-062 tapeetide ja liimijääkide eemaldamiseks Katlakivi eemaldamise pulgad 6.295-206 (9 tk) ET – 13
