NAVODILA ZA UPORABO NEPTUNE E NILFISK

1 Pomembni varnostni napotki 130

2 Opis 2.1 Namembnost stroja 132

2.2 Elementi stroja 132

3Pred zagonom 3.1 Transport/postavitev 133

3.2 Aktiviranje zavore 133

3.3 Polnjenje rezervoorjev cistilnih sredstev 133

3.4 Prikljucitev visokotlačne cevi 133

3.5 Prikljucitev vodne cevi 134

3.6 Elektricni priključek. 134

3.7 Prestrezanje sredstva za zašito proti zmrzovanju 134

4 Upravljanje / obratovanje 4.1 Priključevanje brizgalne cevi na brizgalno pistolo. 134

4.2 Vklop naprave 135

4.3 Uporaba cistilnih sredstev 135

5 Področa uporabe in metode 5.1 Splošni napotki 136

dela 5.1.1 Namakanje 136

5.1.2 Nanašanje Čistilnega sredstva in pene 136

5.1.3 Temperatura 136

6.3 Shranjevanje stroja (skladišćenje, zašćiteno pred zmrzovanjem) 138

7 Vzdrževanje 7.1 Načrt za nego 139

7.2 Vzdrzevalna dela 139

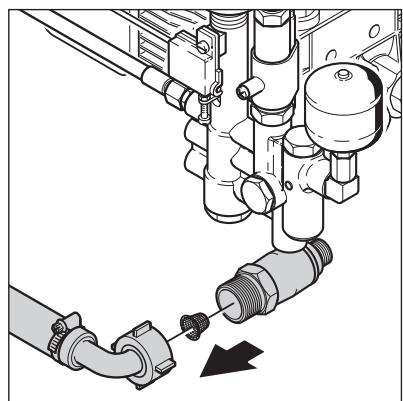

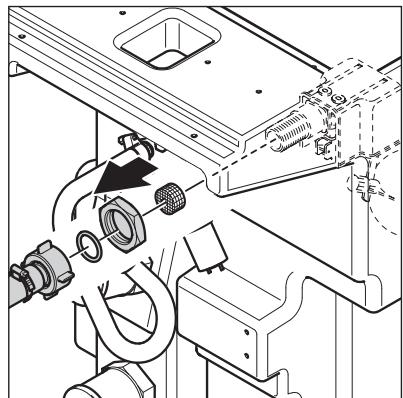

7.2.1 Cišćenje vodnegafiltera 139

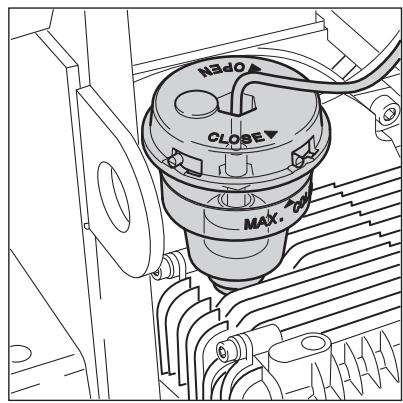

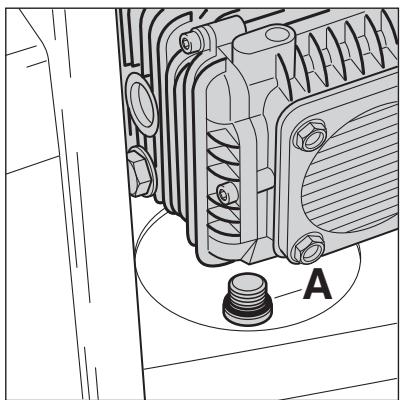

7.2.2 Kontrola olja crpalke 139

7.2.3 Menjava olja crpalke 140

8 Odpravljanje motenj 8.1 Prikazi na zaslonu 140

8.2 Prikazi v polju upravljanja 141

8.3Druge motnje 141

9 Ostalo 9.1 Napravo dajte v predelavo 141

9.2 Garancija 142

9.3 Tehnicni podatki 142

9.4 Izjava ES o skladnosti 142

Tisti varnostni napotki,

pri katerih bi ob

eupostevanju lahko

prišlo do ogrožanja

oseb, so v tem

navodilu posebej

Pred obratovanjem visokotlačnega Čistilnika je nujno, da preberete tudi prilozeno Navodilo

za uporabo in ga

shranite na vedno dosegljivem mestu.

Ta simbol boste nasli,
pri varnostnih napotkih,

katerihi neupoštevanje
bi lahk o povzroćil o
nevarnost za napravo in
no delovanje.

Tukajse

nahajajo

nasveti ali

napotki, s katerimi

se olajsujedelo in omogocavarna

uporaba naprave.

1 Pomembni varnostni predpisi

Za vašo lastno varnost

Visokotlačni Čistilnik smejo uporabljati samo osebe, ki so bile poucene o rokovanju z njim in ki so izrecno pooblascene za njegovo upravljanje.

Kljub enostavni uporabi aparat ni primeren za otroke.

Splošno

Za uporabo visokotlačnega Čistilnika veljajo nacionalni predpisi.

Poleg Navodila za uporabo in obveznih predpisov o preprečevanju nezgod v državi uporabe se morajo upostevati tudi priznana strokovno tehnici na pravila za varno in strokovno delo.

Izogibati se morate vsakemu načinu dela, ki bi vzbujal pomisleke ovarosti.

Uporabljajte samo cistila, ki jih dovoljuje Nilfisk-Alto.

Transport

Naprava se lahko zaradi velikih koles zlahka transportira.

Za varen transport v vozilih in na njih priporočamo, da se naprava pritrdi s trakovi takto, da ne more drseti ali se prevrniti ter da se aktivira zavora.

V primeru, da se naprava in pribor transportirajo pri temperaturah okoli ali pod 0^ , priporočamo uporabo sredstev proti zmrzovanju, kot je opisano v poglavju 6.

Pred obratovanjem

Pred prvim zagonom visokotlačnega stroja za cisćenje, le tega preglejte, ali ustreza predpisanemu stanju.

Omrežne priključne vode redno pregledujte, da niso poskodovani oziroma preverite znake izrabe. Visokotlacni cistilec uporabljaje samo ob neoporecnem stanju

omreznegaprikljucnegavoda (v primeru poškodovanja nevarnost elektricnega udara!).

Preden prikljucite visokotlačni Čistilnik na omrežje, preverite njegovo nazivno napetost.

Prepricajte se, da sta omreznapetost in napetost aparata, navedena na napisni plošcici, enaki.

Dovod elektricnega toka za visokotlačni stroj za Čišćenje prikljacite na instalacijo, katera je opremljena z zašcitnim stikalom okvarnega toka. To stikalo prekine oskrbo z elektricnim tokom v primeru, ko je odvodni tok gledna ozemljitev 30 mA prekoračen za 30 ms ali pa vsebuje preizkuševalni elektricni krog ozemljitve.

Upostevajte za vas veljavne zakonsko veljavne predpise in dolocbe. Pred vsakim zagonom je potrebno pomembne dele visokotlačnega stroja za Čišćenje opticno oz. vizualno preveriti.

POZOR!

Visokotlačni curek je lahkov primeru zlorabe nevaren. Curek se ne sme usmeriti proti osebam,Živalim,v stroje ki so pod napetostjo ali pa na napravo samo.

Nosite zašcitno obleko in zašcitna očala.

Ne obračajte curka proti samemu sebi ali proti drugim z namenom, da bi očistili obleko ali Čevlje.

Nevarnost poškodbe!

Pri obratovanju stroja nastajajo na brizgalni napravi povratne sile, pri odviti brizgalni cevi pa dodatno vrtilni moment, zato brizgalno napravo trdno drzite v rokah.

Ne uporablajte stroja, ce se v delovnem okolju zadržujuje ljudje brez zašcitnih oblačil.

Pred ciscenjem posameznih
predmetov preverite, ce se morda pri ciscenju ne topijo nevarne
snovi, kot so azbest ali olje, ki bi onesnazevale okolje.

Občutljive dele iz gume, blaga in podobnih materialov ne Čistite s krožnim curkom. Pri Čišćenju bodite pozorni, da bo zadosten razmak med visokotlačno šobo in povrsino, są boste le takо lahko zašcitili povrsino, ki jo Čistite.

Ne uporabljaje visokotlačne cevi kot vlečno vrv!

Maksimalni dopustni delovni tlak in temperatura sta odtisnjena na visokotlačni cevi.

Ustavite stroj,Če sta priključni vod ali visokotlačna cev poskodovana.

Pazite na zadostno krozenje zraka.
NePokrivajte stroja in ne delajte
znjim v prostorih, ki niso dovolj
zračni!

Napravo skladisčite v prostorih, kjer ne zmrzuje!

Stroj ne sme nikoli obratovati brez vode. Tudi samo katkočasno pomanjkanje vode lahko povzroči hude okvare na tesnilih Čpalke.

Delovanje

Med delovanjem Naj bodo vsiPokrovi in vratca stroja zaprti.

Prikljucite napravo samo direktno na omreznvo vticnico. Ne uporabljajte podaljiševalnih kablov.

Ne poskodujte omreznega priključnega voda (npr. ne vozite po njem, ne natezajte in ne stiskajte ga). Omrežni priključni vod izvlecite neposredno na vticu (ne vlecite, ne natezajte priključnega voda).

Elektrika

POZOR!

Nevarnost za Ijudi, nevarnost katkega stika.

Naprava se sme priključiti samo na instalacijo, ki ustreza predpisom.

Postopki vključevanja lahkopo pvzroćijo trenutne padcenapetosti.

Pri impedanci omreža (hisni priključek), ki je nizja kot 0,15Ω, ne moremo pričakovati motenj. V primeru dvomov se pozanimajte pri vašem dobavitelju elektricne energije.

Vzdrževanja in popravilo

POZOR!

Pred ciscenjem in vzdvrzejvanjem visokotlačnega cistilnika brezpogojno izvlecite omrežni vtic.

Izvajaje samo tista vzdhrzevalna dela,ki so opisana v Navodilu zauporabo.Uporabljaje izkljuconooriginalne nadomestne dele.

Ne opravljaje nikakrsnih tehnicih spremb na visokotlacnem cistilniku.

slovensci

POZOR!

Za nadajna vzdrrzevalna dela oz. popravila se obrnite, prosimo, na Nilfisk-Alto-ov servis ali katero drugo avtorizirano strokovno delavnico!

Pregled

Visokotlačni stroj za cisćenje ustreza nemškim «smernicam za tekovičinski brizgålnek«. Visokotlačnemu stroju za cisćenje se po potrebì preizkūsa oziroma preverja njegova varnost po «Predpisih za preprečevanje nezgod -UW-, dela z tekovičinskimi brizgålniki (BGV D15«,vendar pa nujno vsakh 12 mesecev, in sicer s strani strokovnjaka.

Pri elektrichnih napravah se mora po
vsakem vzdrrzevanju ali spremembi
izmeriti upor zašcitnih vodnikov,
izolacijski upor in odvodni tok.
Poleg tega vizualno preglejte
priključni vod, izmerite napetost
in tok in preglejte delovanje. Naši
usposobljeni serviserji so Vam na
voljo.

Vse predisise UW"Delo z brizgalniki tekočin" dobite pri Založbi Carl Heymann KG, Luxemburger Straße 449, 50939 Köln ali pri pristojnem sindikatu.

Deli tega visokotlačnega stroja za cisćenje skozi katere teče tlak, so izdelani skladno s paragr. 9 uredeba za tlacne posode in so bile uspešno podvrženi preizkusu tlaka.

Varnostna zaščita

Varnostni ventil:

Nedovoljeno visoki pritisk se ob stiku z varnostnim systemom se odvede skozi obhodni vod brez zaostalega pritiska nazaj v sesalni vod crpalke.

slovensci

Varnostni omejevalnik temperature:

Ob preseganju maksimaln dovoljene temperature v grelniku se gretje popolnama izklopi.

Nadzor maksimalne napoljenostigrelnika:

Če se vodni nivo zniža izpod dolocene visine polnjenja, napravase izklopi. Grelnik je zašciten pred pregretjem. Crpalka je zašcitena pred manjkom vode.

Sistem varnostne zašcite je tovarnisko nastavljen in plombiran ter ga ni dovoljeno razstavlji.

2 Opis

2.1 Namembnost stroja

Ta visokotlačni stroj za Čišćenje je razvit za profesionalno uporabo v

-kmetijstvu
- proizvodni obtri
-logistiki
- pri cišćenju vozil
- v javnih ustanovah
- Čistilnih servisih
gradbeništu
- zivilski industriji itd.

C poglavju 5 je opisana je uporaba naprave za razlicne oblike ciscenja.

Napravo se sme uporabljati samtako kakor je opisano vtem Navodiluza uporabo.Vprimeru uporabe,ki ni v skladus predpisihalko pride do poškodovanja naprave ali povrsine, ki se cisti oz.do težkih poškodboseb.

2.2 Elementi stroja

Glej skico na raztegljivi strani, ki se nahaja na začetku teh navodil za uporabo.

1 Brizgalna pištola
2 Odlagalna povrsina za brizgalno cev
3 Polje upravljanja
4 Oznaka napoljenosti posode za Čistilo
5 Nastavek za cistilno sredstvo A
6 Zapiralna naprava naPokrovu
7 Zapiralna naprava vrat
8 Priključek visokotlačne cevi
9 Glavno stikalo
10 Zaslon (temperatura/kode)
11 Regulator temperature

12 Gretje v grelniku je vklopljeno.
13 Delovna temperatura je dosežena.
14 Cas je za Nilfisk-Alto-servis
15 Dolivanje olja za crpalko
16 Cistilno sredstvo - doziranje
17 Manometer
18 Prikaz pripravljenosti
19 Krmilni valjcek z zavoro
20 Prikljucek za vodo
21 Posoda za Čistilno sredstvo B¹⁾
22 Ročaj za odpiranjePokrova

3 Pred zagonom

3.1 Transport/postavitev

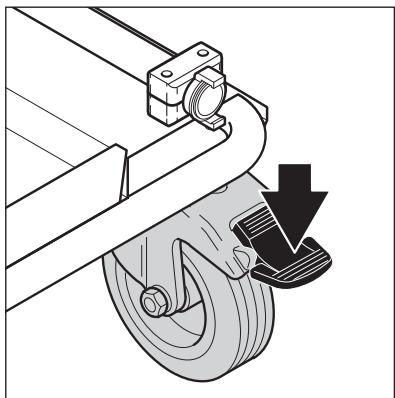

3.2 Aktiviranje zavore

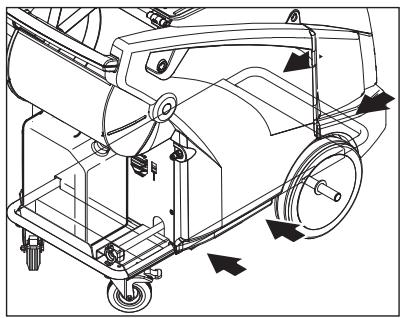

1. Najvarnejši način dvigovanja stroja je uporaba viličarja. Puščice na sliki označujejo najugodnejšte točke, kamor viličar lahko zapelje svojevilice.
2. Možno je tudi ročni dvig strojas palette. Glede na težo, pa nj bi to delo izvedle majmanj tri osebe.

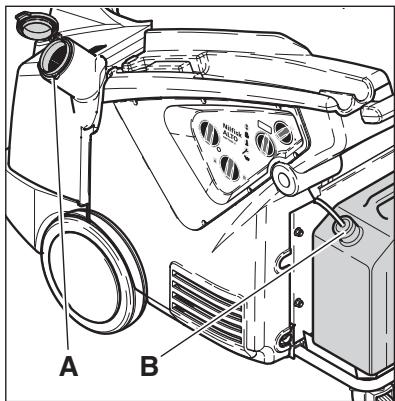

3.3 Polnjenje rezervoorjev cistilnih sredstev

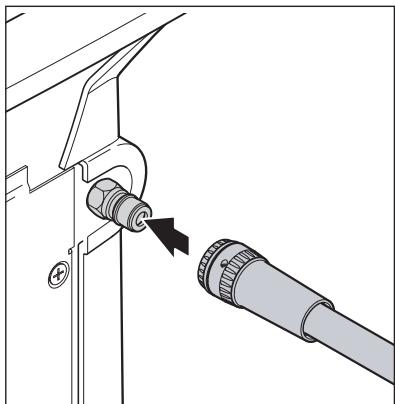

3.4 Prikljucitev visokotlačne cevi

POZOR!

Stroja ne dvigajte tam, kjer se nahaja rezervoorji iz umetne snovi, saj se le ti lahko snamejo iz okvirja.

Najboljse tocke za drzanje so

• za ročaj

• za okvir, med sprendnjimi kolesi in krmilnimi kolesci

• Pred prvim zagonom napravoskrbno preverite glepedomanjklivosti ali poskodtb terugotovljene napake nemudomasporočite Vašemu Nilfisk-Alto -trgovcu.

• Napravo zaenite le v brezhibnem stanju.
  3 Aktivirajte zavoro.

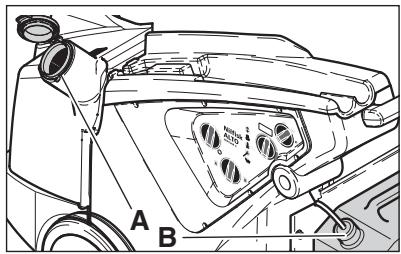

• Rezervoorje cistilnih sredstev (A) in (B) napolnite z Nilfisk-Alto - cistilnim sredstvom. Količina polnjenja - glej poglavje 9.3. Tehnični podatki.

• Visokotlačno cev s hitrim priključkom priključite na visokotlačni priključek naprave.

3.5 Priključitev vodne cevi

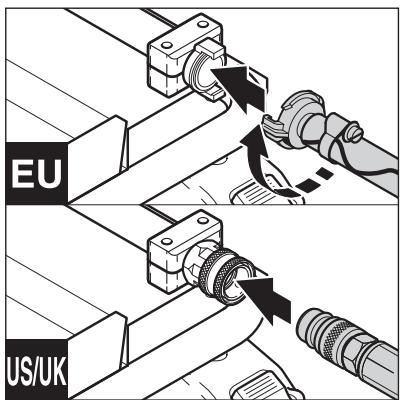

NAPOTEK!

Glede potrebne količine in tlaka vode poglejte poglavje 9.3.

V primeru slabe kakovosti vode (pesek itd.) priporočamo, da v dovod vode montirate fini vodni filter.

Priporoča se uporaba industrijsko ojačene cevi za vodo z nazivnim premerom majmanj 3/4" (19 mm) in dolžine majmanj 6 m.

1. Prilożen nastavek za cev montirajte na vodno cev.
2. Preden vodno cev priključite na napravo, jo na hitro izperite z vodo, da morebitni delčki peska in druge umazanje ne bi prišli v napravo.
3. Vodno cev s pomočjo hitrega priključka priključite na vodni priključek.
4. Odprit vodno pipo.

3.6 Elektrichi priključek

PAZITE!

Naprava se sme prikljucitiismo na elektricno instalacijo,ki je izvedena v skladu s predpisi.

1. Upostevajte varnostne napotke v 1. poglavju
2. Vtikač naprave vtaknite v vticnico.

3.7 Prestrezanje sredstva za zašcitoprotizmrzovanju

Sistem vodov naprave je ze tovarnisko napoljen z sredstvom za zašcito proti zmrzovanju. Tekočino, ki izstopi na začetku (ca. 3 l) prestrezite v posodo in jo ponovno uporabite.

4 Upravljanje / obratovanje

4.1 Priključevanje brizgalne cevi na brizgalno pistolo

NAPOTEK!

Z nastavka morate vedno očistiti morebitne delce umazanje, preden brizgalno cev spojite z brizgalno pistolo.

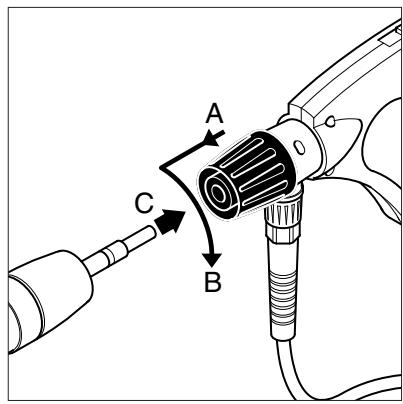

1. Modri ročaj za hitro priključevanje brizgalne pistole povlacite naprej in ga blokirajte z vrtenjem v levo.
2. Nastavek brizgalne cevi vtaknite v spojko za hitro priključevanje in obrnite modro ročico hitre spojke v desno.
3. Brizgalno cev (ali neki drugi pribor) povlecite naprej, da se prepri cate, cje trdno povezana z brizgalno pistolo.

4.2 Vklop naprave

Samodejna regulacija temperature

Elektronsko upravljani kombinirani ventil regulira predizbrano delovno temperaturo, dokler se v grelniku nahaja dovolj vroce vode. Ce voda v grelniku ni več dovolj vroca, grelnik ne dosega predizbrane delovne temperature ter lučka TECHN 1READY 8ugasne.

1. Pocakajte, da grelnik segreje vodo znova (lučka med gretjem utripa).

ali:

1. Lahko nadaljuujete z delom pri pri temperaturi, ki je nižja od predzibrane.

Med nenehnim delom se delovnata temperatura dviga na naslednji način:

NAPOTEK!

20 sekund po zaprtju brizgale n pistole se naprava avtomatsko izkljuci. Z uporabo brizgale pistole se naprava zopet aktivira.

NEPTUNE	delovna temperatura
E 12	34°C
E 24	46°C

Omenjene vrednosti se znašajno temperaturo dotoka vode od 12^ . Če bi dotekala toplejsa voda (maksimalno dovoljena temperatura znaša 70^ ), dosežene bi bile večje temperaturne vrednosti.

Obratovanje z vročo vodo:

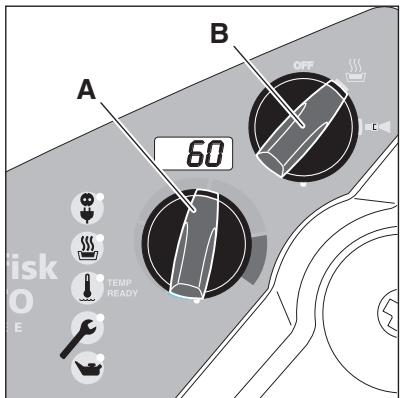

1. Nastavite temperato vode s pomocjo izbirnega stikala (A). Lučka med gretjem utripa. Ko je nastavljena temperatura dosežena, lučka TEMP READY sveti.
2. Nastavite glavno stikalo (B) v položaj

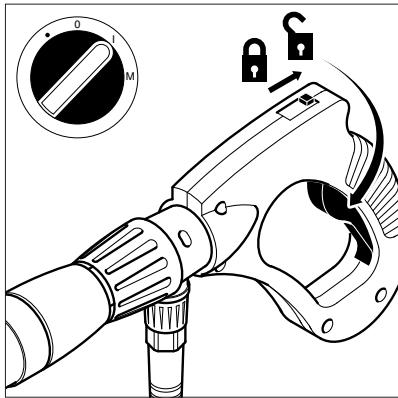

3. Deblokirajte brizgalno pistolo ter je dotikajte.

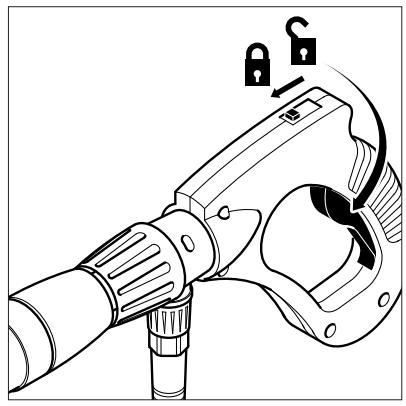

4. Blokirajte pistolo z varnostno zaponko tudi med kratkimi prekinitvami dela.

4.3 Uporabačistilnih sredstev

POZOR!

Cistilno sredstvo
se ne sme se posusiti, sicer se lahko poskoduje

povrsina, ki se mora cistit!

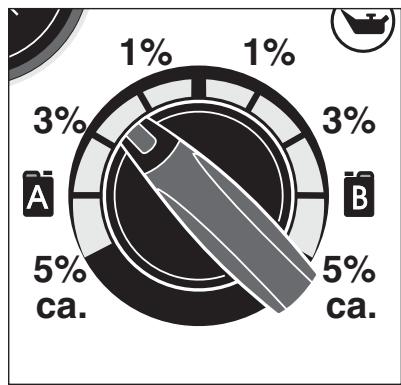

Navedbe v procentih, ki so razvidne iz skice, so le priblizne. Za posebno uporabo (npr. bezinfekcijo) se

1. Nastavite Želeno koncentracimiento cistilnegaa sredstva (A) ali (B) na ventilu za doziranje.
2. Objekt, ki ga ze lite očistiti, poskropite.
3. Čas, ko sredstvo pustite delovati, je odvisen od stopnje umazanosti. Natoz visokotlačnim curkom izperite.

vsesana količina Čistilnega sredstva
ugotavlja s pretakanjem. Pretok
vode naprave - glej poglavje 9.3
Tehnični podatki.

5 Področja uporabe in delovne metode

5.1 Splošni napotki

Učinkovito visokotlačno Čišćenje dosežete, Če upoštevate nekoliko smernic v kombinaciji z vašimi lastnimi izkušnjami na specialnih področijh. Pribor in Čistilna sredstva lahko, Če jih prvilno uporabite, povečaj ter izboljsajo rezultate Čišćenja. Navajamo nekoliko načelnih napotkov.

5.1.1 Namakanje

Nasušene in debele oblege umazanije je mogoče zmehčati znekaj Časa trajajočim namakanjem. Idealna metod, še posebej v kmetijstvu - npr. v svinjakih. Najboljsi rezultat se doseže z uporabo penečih in alkaličnih Čistilnih sredstev. Poškropite povrsino z raztopino Čistilnega sredstva in počakajte 30 minut. Zatem se povrsina lahko bistveno hitreje očisti z visokotlačnim curkom.

5.1.2 Nanašanje Čistilnega sredstva in pene

Čistilno sredstvo in peno je potrebno nanesti na suho povrsino, da nerazredceno Čistilno sredstvo pride v kontakt z umazanijo. Pri poševnih inPokončnih oz. navpičnih povrsinah delajte od spodaj navzgor, da preprečite nastajanje prog zaradi odtekanja Čistilne raztopine. Počakajte, da deluje nekaj minut in zatem povrsino očistite z visokotlačnim curkom. Čistilno sredstvo se ne sme posusiti.

5.1.3 Temperatura

Cistilni učinek se poveča ob visijh temperaturah. Posebno maščoba in olje se takо lažje in hitreje razkrajata. Proteini se najlažje razkrajajo pri temperaturah okoli 60^ C, olje in maščoba pa pri 70^ do 90^ C.

5.1.4 Mehanično delovanje

Za razkrajanje močnih slojev umazanje je potrebno tudi dodatno mehanićno delovanje. Škropilne cevi, ki so posebej namenjene za to, kot tudi (rotirajoće) šćetke za pranje, so tukaj najboljsi pripomoček za učinkovito odstranjevanje slojev umazanje.

5.1.5 Vecjiidotok vode in visoki tlak

Visoki tlak ni vedno najboljsa rešitev in razen tega lahko previsok tlak poškoduje povrsino. Režultat cisćenja je v enaki meri odvisen tudi od reguliranja dotoka vode. Tlak 100 bar zadostuju za cisćenje vozil (v kombinaciji s toplo vodo). Vecja količina vode omogoča izpiranje in transport raztopljene in razkrajene umazanje.

5.2 Tipicna uporaba

5.2.1 Kmetijstvo

Uporaba	Pribor	Metoda
Hlevi Svinjaki	Injektor pene Razpršilec za peno Powerspeed Floor Cleaner	1. Namakanje - nanesite peno na vse povrsine (od spodaj navzgor) in počakajte, da deluje 30 minut.2. Odstranite umazanijo z visokim tlakom,će pa je potrebno, tudi s pomočjo dodatnega pribora. Pri poševnih in tokončnih oz. navpičnih povrsinah delajte spet od spodaj navzgor.
Čišćenje zidov, tal in opreme
Dezinfekcjja	Dezinfekcjja Universal Alkafoam Desinfektion DES 3000	3. Za transport velikih količin umazanije nastavite največji možni dotok vode.4. Za zagotavljanje higiene uporabljaje samo priporočenadezinfekcjjska sredstva. Dezinfekcijsko sredstvo nanesite šele potem, ko je umazanija popolnama odstranjena.
Vozni park Traktor, plug itd.	Standardni nestavek Injektor Čistilnegasredstva Powerspeed nestavek Zviti nestavek in naprava za pranje podvozja Šćetke	1. Sredstvo za Čišćenje nanesite na povrsino, da se umazanija zmehča. Delajte od spodaj navzgor.2. Izpirajte z visokotlačnim curkom. Spet delajte od spodaj navzgor. Uporabljaje pribor za Čišćenje težko dostopnih mest.3. Občutljive dele, kot so motorji in guma, Čistite z nižjim tlakom, da se preprećijo poškodbe.

5.2.2 Povrsine vozila

Uporaba	Pribor	Metoda
Povrsine vozila	Standardni nastavek Injektor Čistilnega sredstva Zviti nastavek in naprava za pranje podvozja Šćetke	1. Sredstvo za Čišćenje nanesite na povrsino, da se umazanija zmehča. Delajte od spodaj navzgor. Za odstranjevanje ostankov insektov povrsino prej poškropite NPR. z Allosilom, zatem sperite z nizkim tlakom in očistite celo vozilo z dodajanjem Čistilnega sredstva. Pustite, da Čistilno sredstvo deluje pribl. 5 minut. Kovinske povrsine se lahko očistijo s sredstvom RimTop. 2. Sperite z visokotlačnim curkom. Spet delajte od spodaj navzgor. Uporabljate pribor za Čišćenje težko dostopnih mest. Uporabljate šćetke. Kratke škropilne cevi so namenjene za Čišćenje motorja in menjalniškega ohišja. Uporabljate zvite škropilne cevi ali napravo za pranje podvozja. 3. Občutljive dele, kot so motorji in guma, Čistite z nizjim tlakom, da se preprećijo poškodbe. 4. S pomoćjo visokotlačne Čistilne naprave nanesite tekoči vosek, da se zmanjša ponovno onesnaženje.

5.2.3 Gradbeništro in industrijna

Uporaba	Pribor	Metoda
Povrsine Kovinski predmeti	Injektor pene Standardni nastavek Zviti nastavek Glava za cisćenje rezervoorja Čistilna sredstva Intensive J25 Multi Combi Aktive Alkafoam Dezinfekcjia DES 3000	1. Na suho površino nanesite debel sloj pene. NaPokončnih in poševnih oz. navpićnih površinah delajte od spodaj navzgor. Za optimalen rezultat cisćenja počakajte, da pena deluje pribl. 30 minut. 2. Sperite z visokotlačnim curkom. Uporabljale ustrezni pribor. Uporabite visoki tlak za raztapljanje umazanije. Nizki tlak in veliko kolićino vode uporabite za transport umazanije. 3. Dezinfekcijsko sredstvo nanesite šele potem, ko je umazanija popolnoma odstranjena. Trdovratna umazanija, DPR. v klavnicah, se lahko odstrani in transportira z veliko kolićino vode. Glave za cisćenje rezervoorjev so namenjene za cisćenje sodov, škafov, mešalnih posod ipd. Glave za cisćenje rezervoorje imajo hidravlicni ali elektrćni pogon in omogćažo avtomatsko cisćenje brez stalnega nadzora.
Zarjavele, poškodovane povrsine pred obdelavo	Naprava za mokri curek	1. Napravo za mokri curek povežite z visokotlačnim cisilnikom in vtaknite sesalno cev v posodo s peskom. 2. Med delom nosite cisćtina očala in cisćtino obleko. 3. Zmešanico peska in vode se lahko odstranita rja i lak. 4. Po peskanju cisćtite povrsino s sredstvom proti rijavenju (kovina) ali trohnenju (les).

To je samo nekaj primerov uporabe visokotlačnega Čistilnika. Vsaka naloga ima svoje posebnosti. Prosimo vas, da se gledeNJbjoljse resitve vase naloge pri cišcenju pozanimate pri vašem Nilfisk-Alto trgovcu.

6 Po končanem delu

6.1 Izklop naprave

1. Izklopite glavno stikalo, stikalo v položaju „OFF".
2. Zaprite vodno pipo.
3. Aktivrajte brizgalno pistolo, dokler naprava ni brez tlaka.
4. Vložite varnostno zaporo na brizgalni pistoli.

6.2 Ločevanje oskrbovalnih vodov

1. Zaprite vodno pipo
2. Z naprave odstranite cev za vodo.
3. Da bi prepreci li nesreco, vedno

skrbno navijte priključni kabel in visokotlačno cev.

1. Brizgalno cev in pribor vstavite v ustrezna držala.

6.3 Shranjevanje stroja (skladiščenje, zašciteno pred zmrzovanjem)

1. Napravo hranite/skladisčite vsuhem prostoru, zavarovanimpred zmrzovanjem.

7 Nega

7.1 Načrt za没关系

	Tedensko	Po prvih 50 delovnih urah	Vsake 6 mesece ali vsakih 500 delovnih ur	Po potrebi
7.2.1 Očistite vodni filter				●
7.2.2 Kontrola olja Črpalke	●
7.2.3 Menjava olja Črpalke		●	●

7.2 Vzdrževalna dela

7.2.1 Cišćenje vodnegafiltera

Na dovodnem priključku za vodo sta montirana dva sita, ki naj preprečujeta prodiranje velikih delcev umazanje v visokotlačno Črpalko.

1. Odvijte spojko.
2. Filter odstranite s pomocjo orodja in ga očistite.
3. Očistite filter, ki se nahaja na vhodu visokotlačne Črpalke.

7.2.2 Kontrola olja crpalke

1. Preverite barvo olja Črpalke. V primeru sive ali bele barve olja Črpalke, olje zamenjaje kot je to opisano v poglavju 7.2.3.
2. V kolikor je to potrebno, olje crpalke dolijte, vendar mora biti stroj hladen. Vrsta olja je navedena v poglavju 9.3 Tehnicni podatki.

1. Odprite vijak za izpustitev olja (A), ki se nahaja na spodnji strani ohišja Črpalke, olje katero priteče prestrezite v ustrezno posodo in ga odstranite v skladu s predpisi.
2. Preverite tesnilo in zopet vstavite vijak.
3. Napolnite olje in nastavek za olje zopet zaprite. Vrsta olja in količina olja je navedena v poglavju 9.3 tehnici podatki.

8 Odpravljanje motenj

8.1 Prikazi na zaslonu

Prikaz nazaslonu	Vzrok	Odpravljanje
HOP	> motor je pregret	• glavno stikalo postavite v položaj «OFF«, pustite napravo, da se ohladi • eventualni izpad faze: preverite elektrichi prikljucek
HOS	> Grelnik je pregret.	• Ohladite napravo; če se napaka večkrat ponovi, pridite v stik z Nilfisk-Alto-vim servisom; obratovanje s hladno vodo je mogoće.
LERA	> Kalo > brizgalna pištola je netesna > visokotlačna cev, visokotlačno privitje ali vod cevi ni tesen > Posoda za Čistilo je prazna. > filter v dovodu vode je umazan > visokotlačna Črpalka vsesava zrak	• Glavno stikalo postavite v položaj «OFF«, potem ga ponovno vklopite. • preverite brizgalno pištolo • zategnite privitja, visokotlačno cev ali vod cevi obnovite • Napolnite posodo za Čistilo ali nastavite dozirni ventil v položaj „OFF“. • očistite filter (glej poglavje 7.2.1) • odstranite netesna mesta
LLH	> Ni vode v grelniku.	• Preverite dotok vode.
LLP	> Vodna pipa zaprta ali pa je dovod vode premajhen	• Zahteve - glej poglavje 9.3. - Tehnični podatki
POL	> stanje olja Črpalke je prenizko	• napolnite olje Črpalke (glej poglavje 7.2.2)
51C, 52C, 51D, 52D	> senzor za temperaturo je v okvari	• Obvestite Nilfisk-Alto servisno službo,:no no delovanje s hladno vodo
UPC	> napaka na mikroprocesorju	• Obvestite Nilfisk-Alto servisno službo

slovensci

8.2 Prikazi v polju upravljanja

Prikaz v polju upravljanja	Vzrok	Odpravljanje
utripa	> glej LLP	• glej LLP
utripa	> Grelnik greje.	• normalno obratovanje
	> Izbrana temperatura je dosežena.	• normalno obratovanje
utripa	> servisni interval: Čez 20 ur je Čas za servis	• Obvestite Nilfisk-Alto servisno sluzbo
sveti	> servisni interval je potekel	• Obvestite Nilfisk-Alto servisno sluzbo
sveti	> olje Črpalke je na minimumu	• napolnite olje Črpalke

8.3 Druge motnje

Motnja	Vzrok	Odpravljanje
ne posveti	> omrežni vtic ni vklopljen	• vtic vtaknite v vticnico • preverite zadostnost varovalk (glej poglavje 9.3 tehnčni podatki)
tlak prenizek	> zaprite visokotlačno šobo > Posoda za Čistilo je prazna.	• obnovite visokotlačno šobo • Napolnite posodo za Čistilo ali nastavite dozirni ventil v položaj „OFF“.
čistilna sredstva izostanejo	> posoda za Čistilno sredstvo je prazna > posoda za Čistilno sredstvo je zablatena > sesalni ventil na sesalni cevi Čistilnegа sredstva je zamazan	• napolnite posodo za Čistilno sredstvo • očistite posodo za Čistilno sredstvo • sesalni ventil odstranite in ga očistite

9 Ostalo

9.1 Napravo dajte v predelavo

Izraljeno napravo takoj naredite neuporabno.

1. Izvlecite elektricni vtič in prekinite priključni vod.

Elektricnih naprav ne vrzite v hisne smeti!

Skladno z evropskimi smernicami 2002/96/EG o elektrichnih in elektronskih starih napravah, je potrebno izrabljene elektrichne naprave zbirati loceno in jih dati v predelavo, ki je okolju prijazna.

V primeru vprašanj se prosimo obrnite na Vašo občinsko upravo ali na Văsega najblžjega prodajalca.

9.3 Tehnicni podatki

		NEPTUNE
		E 12	E24
Napetost 400 V / 3~/ 50Hz		EU	EU
Varovalka	A	25	50
Elektrčna priključna vrednost	kW	16	28
Grelna moč	kW	12	24
Delovni tlak	bar/MPa	150/15
Dopustria tlak	bar/MPa	250/25
Volumen toka (maks)	l/h	750
Volumen tokaQIEC	l/h	720
Dopustria temperatura	°C	80
Maksimalna dovodna temperatura	°C	70
Maksimalni dovodni tlak vode	bar/MPa	10/1
Izmera D x Š x V	mm	1150 x 702 x 987
Teža naprave	kg	131,5	134,5
Nivo zvočnega tlaka v razmaku 1 m EN 60704-1	dB(A)	70,4
Nivo zvočne zmogljivosti LW	dB(A)	85,4
Preko roke prenesene vibracije	m/s2	<2,5
Moč povratnegа udarca	N	36
Greelnik	I	74
Rezervoor za Čistilno sredstvo	I	35
Količina polinitve olja visokotlačna Črpalka	I	1,0
Vrsta olja		SAE 15W-40

9.4 Izjava ES o skladnosti

CE Izjava ES o skladnosti
Izdelek:	High Pressure Cleaner
Tip:	NEPTUNE E
Opis:	400 V 3~, 50 Hz, IP X5
Nacin gradnje aparata ustreza	Smernice ES za stroje 98/37/EG
sledecim zadevnim dolocilom:	Smernice ES za nizke napetosti 73/23/EEG
	Smernice ES o elektromagnetni
	združljivostie 2004/108/EEG
Uporabljene usklajevalne norme:	EN 12100-1, EN 12100-2, EN 60335-2-79
	EN 55014-1, EN 55014-2, EN 61000-3-2
Uporabljene državne norme in tehnicne specifikacja:	DIN EN 60335-2-79
	ALTO Deutschland GmbH
	Guido-Oberdorfer-Straße 2-8
	D-89287 Bellenberg
Dipl. Ing. Wolfgang Nieuwkamp
Preizkusi in homologacja	Bellenberg, 18.04.2005
