DWB-450952C - Pomivalni stroj Vivax - Brezplačna navodila za uporabo

Tip izdelka	Pomivalni stroj
Znamka	Vivax
Model	DWB-450952C
Vrsta namestitve	Vgradni
Mere (V x Š x G)	82 x 45 x 57 cm
Teža	35 kg
Napajanje	220-240 V, 50 Hz, 10 A
Energetski razred	A++
Zmogljivost (število pogrinjkov)	9
Število programov	6
Programi	Eco, Intenzivni, Normalni, Hitri, Steklarski, Predizpiranje
Raven hrupa	44 dB(A)
Poraba vode na cikel	9,5 L
Sušilni učinek	A
Odloženi zagon	1-24 ur
Možnost polovičnega polnjenja	Da
Indikator sredstva za izpiranje	Da
Indikator soli	Da
Otroška ključavnica	Da
Samočistilni filter	Da
Material notranjosti	Nerjavno jeklo
Košara za jedilni pribor	Da
Nastavljiva zgornja košara	Da
Sistem proti puščanju	Da
Vzdrževanje	Redno čistite filter, po potrebi odstranite vodni kamen
Razpoložljivost rezervnih delov	Da, prek pooblaščenih servisnih centrov

Pogosto zastavljena vprašanja - DWB-450952C Vivax

Kako namestim pomivalni stroj Vivax DWB-450952C?

Namestitev naj izvede usposobljen tehnik. Prepričajte se, da sta dovodna in odvodna cev pravilno priključeni ter da je aparat poravnan. Za podrobne korake glejte navodila za namestitev.

Kako zaženem cikel pomivanja?

Naložite posodo, dodajte detergent, zaprite vrata, izberite program s pomočjo nadzorne plošče in pritisnite gumb Start. Če je nastavljen zamik, se cikel začne po zamiku.

Kaj naj storim, če pomivalni stroj ne odvaja vode?

Preverite, ali je odvodna cev prepognjena ali zamašena, očistite filter, in prepričajte se, da odvodna črpalka ni ovirana. Prav tako preverite, ali odtok v umivalniku ni zamašen.

Kaj pomenijo kode napak in kako jih odpravim?

Kode napak, kot so E1 (težava z dovajanjem vode) ali E4 (okvara grelnika), kažejo na specifične težave. Za celoten seznam in korake za odpravljanje težav glejte navodila za uporabo.

Kako pogosto naj čistim filter?

Očistite filter po vsakih nekaj ciklih, da ohranite zmogljivost. Sperite pod tekočo vodo in odstranite morebitne ostanke.

Ali moram uporabljati sol in sredstvo za izpiranje?

Da, sol za pomivalni stroj je potrebna za regeneracijo mehčalca vode, sredstvo za izpiranje pa izboljša sušenje in preprečuje madeže. Dopolnite, ko indikatorji zasvetijo.

Kako naj naložim posodo za najboljše rezultate?

Večje predmete (lonce, ponve) postavite na spodnjo košaro, skodelice in kozarce pa na zgornjo košaro. Prepričajte se, da se vodne šobe lahko prosto vrtijo. Ne preobremenjujte.

Kako lahko prihranim energijo s tem pomivalnim strojem?

Uporabite program Eco za običajno umazano posodo. Polnite polne količine in uporabite odloženi zagon za zagon v času izven konice, če je na voljo.

Kaj če pomivalni stroj ne čisti pravilno?

Preverite, ali so šobe zamašene, detergent premalo, nepravilno nalaganje ali težave s trdoto vode. Očistite filtre in po potrebi odstranite vodni kamen.

Kakšna je garancijska doba za Vivax DWB-450952C?

Vivax ponuja standardno 2-letno garancijo od datuma nakupa. Registrirajte izdelek in shranite račun za uveljavljanje servisa.

NAVODILA ZA UPORABO DWB-450952C Vivax

Ugradbena instalacija (za ugradbene modele)

■ NASVETI ZA ODPRAVLJANJE TEŽAV

Ugradbena namestitev (za vgradni model)

4. Košara za pribor:

Podatki za primerjalne teste v skladu z

EN60436: zmogljivost: 10 kompletov posode.

Vgradna namestitev (za vgradni model)

■ NASVETI ZA ODPRAVLJANJE TEŽAV

Sestavljanje polic za skodelice

- Če želite narediti prostor za večje predmete v zgornji košari, dvignite stojalo za skodelice navzgor. Nato lahko visoke kozarce naslonite nanj.

Vgradna namestitev (za vgradni model)

Korak 1. Izbira najboljše lokacije za pomivalni stroj

Mesto za namestitev pomivalnega stroja mora biti blizu obstoječe dovodne in odvodne cevi ter električne vtičnice. Prikazane so ilustracije dimenzij omarice in položaja namestitve pomivalnega stroja.

1. Manj kot 5 mm med vrhom pomivalnega stroja in omarico ter zunanja vrata poravnana z omarico.

1. Če je pomivalni stroj nameščen v kotu, je treba pustiti dovolj prostora za odpiranje vrat.

Sipanje soli v mehčalec

Nasveti za polnjenje košare

Izklop za daljši čas

■ VZDRŽEVANJE IN ČIŠČENJE

Zunanje vzdrževanje

Notranje vzdrževanje

Vzdrževanje pomivalnega stroja

NAVODILA ZA NAMESTITEV

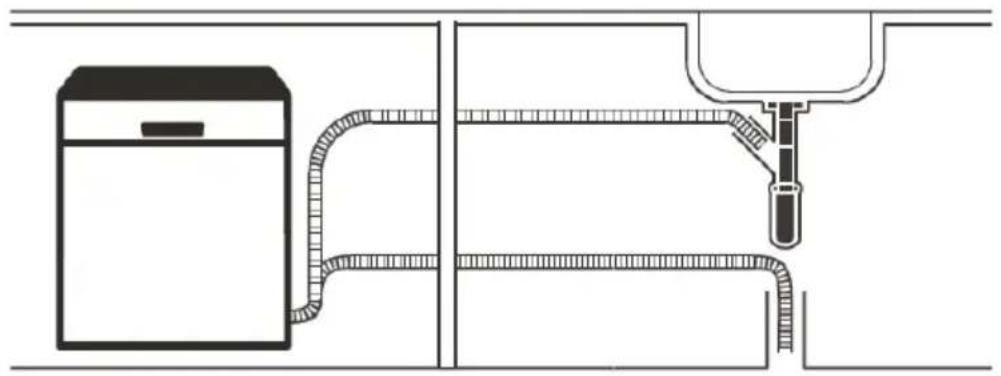

Priključitev odtočne cevi

Nastavitev naprave

Samostojna namestitev

Vgradbena namestitev (za vgradni model)

■ NASVETI ZA ODPRAVLJANJE NAPAK

Razpoložljivost rezervnih delov

ODSTRANJEVANJE, Izjava EU o skladnosti

DRAGI KUPEC:

Hvala za nakup tega pomivalnega stroja. Da boste zagotovili najboljše rezultate novega pomivalnega stroja, si vzemite čas in preberite preprosta navodila v tej knjižici.

Poskrbite, da se material, v katerem je bil pralni stroj, odvrže v skladu z veljavnimi okoljskimi zahtevami.

Ko odstranjujete kateri koli del pomivalnega stroja, se za nasvet glede varnega odstranjevanja obrnite na lokalni oddelek za odstranjevanje odpadkov.

Ta naprava se sme uporabljati samo za predvideni namen.

Pred namestitvijo in zagonom pralnega stroja natančno preberite ta navodila. Proizvajalec ni odgovoren za nepravilno uporabo te naprave.

Sledite navodilom za uporabo. Dajte navodila na znano in varno mesto, da jih boste lahko uporabili, če jih boste spet potrebovali.

VARNOSTNE INFORMACIJE

Pomen varnostnih opozorilnih simbolov

Simboli označujejo stvari, na katere je treba biti pozoren, in to vedenje bo posebej zabeleženo. Previdni bodite, ker lahko pride do resnih ali zmernih poškodb ali poškodb izdelka.

Simboli označujejo prepovedane stvari in takšno vedenje je strogo prepovedano. Neupoštevanje navodil lahko povzroči škodo na izdelku ali ogrozi osebno varnost uporabnika.

Simboli označujejo navodila, ki jih je treba upoštevati, in to vedenje je treba dosledno upoštevati v skladu z delovnimi zahtevami. Neupoštevanje navodil lahko povzroči škodo na izdelku ali ogrozi osebno varnost uporabnika.

Elektrošok!

• Če je napajalni kabel poškodovan, ga mora zamenjati proizvajalec, njegov servis ali podobno usposobljene osebe, da se izognete nevarnosti.
• Uporabite komplet novih cevi, ki je priložen napravi, ne starih cevi.
• Pred kakršnim koli vzdrževanjem izključite aparat iz elektrike.
• Po uporabi vedno izključite stroj in dovod vode. Najvišji in najnižji pritisk vode sta podana v paskalih.
• Da bi zagotovili svojo varnost, morate napajalni vtič vstaviti v ozemljeno tripolno vtičnico. Previdno preverite in se prepričajte, da je vtičnica pravilno in zanesljivo ozemljena.
• Prepričajte se, da je napravo priključil usposobljen tehnik v skladu z navodili proizvajalca in lokalnimi varnostnimi predpisi.
• Ta naprava ni namenjena za uporabo s strani ljudi (vključno z otroki) z zmanjšanimi fizičnimi senzoričnimi ali duševnimi

sposobnostmi, s pomanjkanjem izkušenj in znanja, razen če so pod nadzorom ali navodili v zvezi z uporabo osebe, odgovorne za njihovo varnost.

- To napravo lahko uporabljajo otroci v starosti do 8 let, in osebe z zmanjšanimi fizičnimi ali psihičnimi sposobnostmi ali pomanjkanjem izkušenj in znanja le, če so pod nadzorom odgovorne osebe ali če so jim bila predana navodila za varno uporabo naprave in če se zavedajo potencialnih nevarnosti, ki jih prinaša uporaba naprave.

- Otroci se ne smejo igrati z aparatom.

- Čiščenja in uporabniškega vzdrževanja naprave ne smejo opravljati otroci, razen če so pod nadzorom.

- Aparat ni namenjen uporabi s strani oseb (vključno z otroki) z zmanjšanimi telesnimi, čutnimi ali duševnimi sposobnostmi ali pomanjkanjem izkušenj in znanja, razen če so pod nadzorom ali če so dobili navodila za uporabo naprave s strani osebe, odgovorne za njihovo varnost (IEC60335-1).

- Pakiranje naprave je lahko potencialno nevarno za otroke!

- Ta naprava ni igrača, zato je treba otroke nadzorovati, da se ne igrajo z njo.

- Stroja ne postavljajte v vlažne prostore ali na območja z eksplozivnimi plini ali vnetljivimi materiali.

- Ta aparat je namenjen za uporabo v gospodinjstvu in na podobnih področjih, kot so:

• kuhinje osebja v trgovinah, pisarnah in drugih delovnih okoljih;
• s strani gostov v hotelih, motelih in drugih stanovanjskih prostorih;
• v podeželskih hišah za najem;
• v objektih, ki ponujajo "nočitev z zajtrkom".

Navodila za ozemljitev

- Ta naprava mora biti ozemljena. V primeru okvare ali izklopa bo ozemljitev zmanjšala nevarnost električnega udara z zagotavljanjem poti najmanjšega električnega upora. Naprava je opremljena z ozemljenim vtičem.

• Vtič mora biti priključen v ustrezno vtičnico, ki je nameščena in ozemljena v skladu z vsemi lokalnimi predpisi in predpisi.
• Nepravilna povezava ozemljitvenih žic opreme lahko povzroči nevarnost električnega udara.
• Če sumite, da naprava ni pravilno ozemljena, se obrnite na usposobljenega električarja ali predstavnika servisa.
• Vtiča, ki je priložen napravi, ne spreminjajte, če ne gre v vtičnico.
• Primerno vtičnico naj vam namesti usposobljen električar.
• Ne zlorabljajte, sedite ali stojite na vratih ali košari pomivalnega stroja.
• Pomivalnega stroja ne uporabljajte, razen če so vse plošče okvirja pravilno nameščene.
• Če pralni stroj deluje, zelo previdno odprite vrata. Obstaja nevarnost brizganja vode.
• Ne odlagajte težkih predmetov in ne stopajte na vrata, ko so odprta. Naprava se lahko prevrne.
• Ko vstavljate predmete za pranje:

1) Postavite ostre predmete tako, da ne bodo poškodovali tesnila vrat; 2) Opozorilo: Noži in drugi pribor z ostrimi robovi morajo biti vstavljeni v košarico z vrhovi obrnjenimi navzdol ali v vodoravnem položaju.

- Nekateri detergenti za pomivalni stroj imajo močne alkalije. Če jih pogoltnete, so lahko zelo nevarni. Izogibajte se stiku s kožo in očmi, otrok pa ne puščajte stran od pomivalnega stroja, ko so vrata odprta.

• Po končanem pranju se prepričajte, da ni ostankov detergenta.
• Plastičnih izdelkov ne umivajte, razen če imajo oznako "za pomivalni stroj" ali enakovredno oznako.
• Za neoznačene plastične predmete preverite priporočilo proizvajalca.
• Uporabljajte samo detergent in sredstvo za izpiranje, ki je priporočljivo za uporabo v samodejnem pomivalnem stroju.
• V pomivalnem stroju nikoli ne uporabljajte mila, detergenta za pranje perila ali detergenta za roke.
• Vrata ne smejo ostati odprta, saj to lahko pomeni nevarnost spotikanja.
• Med namestitvijo napajalnega kabla ne smete pretirano ali nevarno upogibati ali ravnati.
• Ne igrajte se s kontrolami.
• Naprava mora biti priključena na glavni vodni ventil z novim kompletom cevi. Starih kompletov ne smete ponovno uporabiti.
• Za varčevanje z energijo v načinu mirovanja se naprava po 15 minutah samodejno izklopi brez kakršnega koli delovanja uporabnika.
• Največje število predmetov za pranje je 10.
• Najvišji dovoljeni vstopni tlak vode je 1 MPa.
• Najnižji dovoljeni tlak na vstopu vode je 0,04 MPa.

PREGLED IZDELKA

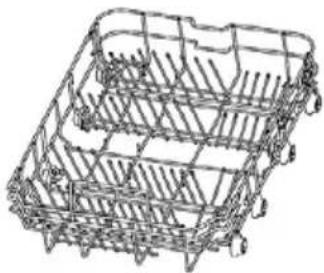

POMEMBNO:

- Za najboljšo zmogljivost pomivalnega stroja pred prvo uporabo preberite vsa navodila za uporabo.

Zgornji razpršilec Zgornja košara

Da bi v zgornji košari naredili prostor za višje predmete, dvignite stojalo za skodelice navzgor.

Nato lahko visoke kozarce naslonite nanj. Prav tako ga lahko odstranite, ko ga ne potrebujete.

OPOMBA: Slike so samo referenčne, dejanski modeli so lahko drugačni.

Preden začnete uporabljati

1. Namestite mehčalec vode
2. V mehčalec dodajte sol
3. Napolnite košaro
4. Napolnite dozator z detergentom

Proximo, preverite poglavje 1 »Mehčalec vode«, del II: posebna različica, če potrebujete navodila za namestitev mehčalca vode.

OPOMBA: Če vaš model nima mehčalca vode, lahko ta del preskočite. Vedno uporabljajte sol, namenjeno za uporabo v pomivalnem stroju. Posoda za sol se nahaja pod spodnjo košaro in jo je treba napolniti, kot je opisano spodaj:

Opozorilo

• Uporabljajte samo sol, posebej zasnovano za uporabo v pomivalnem stroju! Katera koli druga vrsta soli, ki ni posebej zasnovana za uporabo v pomivalnem stroju, zlasti namizna sol, bo poškodovala mehčalec vode. V primeru škode zaradi uporabe neprimerne soli proizvajalec ne prevzema odgovornosti za garancijo in ne odgovarja za morebitno škodo.
• Sol dodajte samo pred začetkom cikla. Tako na dnu stroja ne ostanejo zrnca soli ali potencialno razlita slana voda, kar lahko povzroči korozijo.

Za dodajanje soli v pomivalni stroj sledite spodnjim korakom:

1. Odstranite spodnjo košaro in odvijte pokrov rezervoarja.
2. Konec lijaka (če obstaja) postavite v luknjo in vsujte približno 1,5 kg soli za pomivalni stroj.
3. Posodo za sol napolnite z vodo do maksimuma. Normalno je, da nekaj vode izstopi iz posode za sol.
4. Po polnjenju rezervoarja ponovno namestite pokrov in ga privijte.
5. Ko napolnite posodo s soljo, se opozorilna lučka za sol ugasne.
6. Takoj po dajanju soli v rezervoar je treba začeti s programom pranja (priporočamo uporabo kratkega programa). V nasprotnem primeru lahko slana voda poškoduje filtrirni sistem, črpalko ali druge pomembne dele stroja. Garancija tega ne krije.

OPOMBA:

- Posodo za sol lahko napolnite šele, ko na nadzorni plošči zasveti opozorilna lučka (2). Glede na to, kako dobro se je sol raztopila, lahko lučka ostane prižgana tudi v primeru polnega rezervoarja. Če te lučke ni na nadzorni plošči (kot pri nekaterih modelih), lahko ocenite, kdaj morate dodati mehčalec glede na število ciklov, ki jih je opravil pomivalni stroj.

- Če se sol razlije, zaženite namakalni program ali hitri program, da jo odstranite.

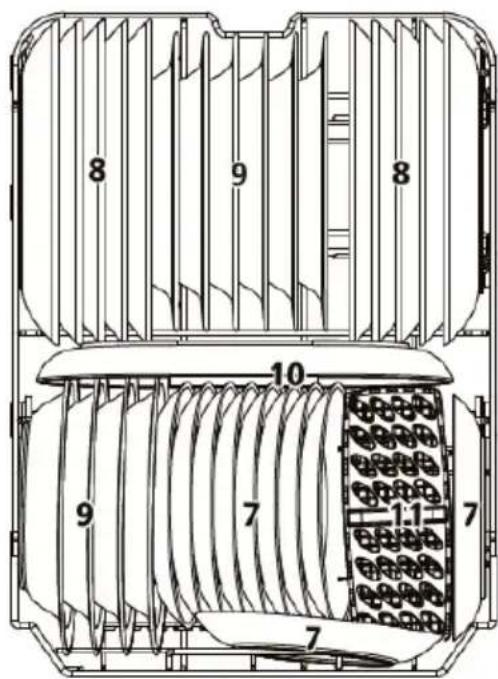

Nasveti za polnjenje košare

Nastavitev zgornje košare

Vrsta 1:

Višino zgornje košare je mogoče enostavno prilagoditi, da lahko višje posode postavite v zgornjo ali spodnjo košaro. Če želite prilagoditi višino zgornje rešetke, sledite tem korakom:

3 Zgornjo košaro ponovno priključite na zgornjo ali spodnjo tirnico.

4 Potisnite zgornjo košaro.

Vrsta 2.:

Če želite dvigniti zgornjo košaro, jo preprosto dvignite na sredino vsake strani, dokler se ne zaskoči v zgornjem položaju. Ni treba dvigovati nastavitvenega ročaja.

- Če želite narediti prostor za več predmetov v zgornji košarici, dvignite stojalo za skodelice navzgor. Nato lahko nanjo naslonite visoke kozarce.

- Konice spodnje košare se uporabljajo za držanje krožnikov in pladnjev. Lahko jih spustimo, da naredimo prostor za več predmetov.

VZDRŽEVANJE IN ČIŠČENJE

Zunanje vzdrževanje

Tesnilo vrat in vrata

Redno čistite tesnila vrat z mehko in vlažno krpo, da odstranite nakopičeno hrano. Ko je pomivalni stroj poln, lahko ostanki hrane in pijače kapnejo na stranice vrat. Te površine so zunaj posode za pranje in jih voda iz brizgalnih naprav ne doseže. Vse nakopičene ostanke je treba obrisati, preden zaprete vrata.

Nadzorna plošča

Če je potrebno čiščenje, nadzorno ploščo obrišite samo z mehko in vlažno krpo.

Opozorilo

• Da preprečite vstop vode v ključavnico in električne komponente,
• Nikoli ne uporabljajte abrazivnih čistil ali strgal na zunanjih površinah, ker lahko opraskajo lak. Nekatere papirnate brisače lahko tudi opraskajo lak ali pustijo sledi na površini.

Notranje vzdrževanje

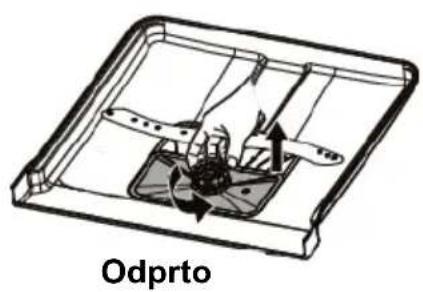

Sistem filtriranja

Sistem filtracije na dnu posode za pranje zadrži grobe ostanke hrane iz pralnega cikla, vključno s tujki, kot so zobotrebci ali koščki hrane. Zbrani ostanki lahko povzročijo zamašitev filtra. Redno preverjajte stanje filtra in po potrebi previdno odstranjujte tujke in dele filtracijskega sistema očistite z vodo. Za čiščenje filtra sledite spodnjim korakom.

OPOMBA: Slike so samo referenčne. Različni modeli filtrirnih sistemov in brizgalk so lahko različni.

1 Držite grobi filter in ga zasukajte v nasprotni smeri urnega kazalca, da ga odklenete. Dvignite ga in odstranite iz pomivalnega stroja.

2 Fini filter lahko izvlečete z dna sklopa filtra. Grobi filter lahko odstranite iz glavnega filtra z nežnim stiskanjem robov na vrhu in izvlekom.

3 Večje ostanke hrane lahko očistite s splakovanjem filtra pod tekočo vodo. Za temeljitejše čiščenje uporabite mehko krtačo za čiščenje.

• Filtrov ne zategnite preveč. Varno postavite filtre nazaj po vrstnem redu, saj se lahko v sistemu usedline kopičijo in povzročijo blokado.
• Nikoli ne uporabljajte pomivalnega stroja brez filtra. Nepravilna zamenjava filtra lahko zmanjša raven zmogljivosti naprave in poškoduje posodo in pribor.

Brizgalke

Potrebno je redno čiščenje brizgalk, ker bodo v nasprotnem primeru kemikalije iz vode zamašile šobe in ležaje.

Za čiščenje brizgalk sledite spodnjim navodilom:

2 Za odstranitev spodnje brizgalke povlecite brizgalko navzgor.

Vzdrževanje pomivalnega stroja

Ukrepi proti zmrzali

Prosimo, da pozimi upoštevate varnostne ukrepe za pomivalni stroj. Vsakokrat po pranju naredite naslednje:

1. Izklopite napajanje pomivalnega stroja pri viru.
2. Izklopite dovod vode in odklopite cev za dovod vode iz vodnega ventila.
3. Izpustite vodo iz dovodne cevi in vodnega ventila (uporabite posodo za zbiranje vode).
4. Ponovno priključite cev za dovod vode na ventil.
5. Odstranite filter na dnu kadi in z gobo zberite vodo v sifonu.

Po vsakem pranju

Po vsakem pranju izklopite dovod vode v aparat in pustite vrata nekaj časa rahlo odprta, da vlaga in vonji izhlapijo.

Odstranite vtič

Pred čiščenjem ali vzdrževanjem vedno odstranite vtič iz vtičnice.

Ne smete uporabljati topila ali abrazivnega čistila

Za čiščenje zunanje strani in gumijastih delov pomivalnega stroja ne uporabljajte topil ali abrazivnih čistil. Uporabljajte samo krpo s toplo milnico. Za odstranjevanje madežev z notranjosti uporabite samo vodo z malo kisa ali čistila, ki so narejena posebej za pomivalne stroje.

Ko se ne uporablja dlje časa

Priporočljivo je, da cikel pranja začnete s praznim pralnim strojem, nato izvlecite vtič iz vtičnice, izklopite dovod vode in pustite vrata naprave nekoliko odprta. Tako bodo tesnila vrat trajala dlje in preprečili boste nabiranje neprijetnih vonjav v napravi.

Premik naprave

Če morate napravo premakniti, jo poskusite držati pokonci. Če je to nujno potrebno, lahko napravo položite na hrbet.

Tesnila

Eden od dejavnikov, ki povzroča nabiranje neprijetnih vonjav v pralnem stroju, je hrana, ki ostane v tesnilih. Občasno jih očistite z gobico, da to preprečite.

NAVODILA ZA NAMESTITEV

Opozorilo

Pred namestitvijo pomivalnega stroja izklopite napajanje.

Če tega ne storite, lahko pride do smrti ali električnega udara.

Pozor

Namestitev cevi in električne opreme naj opravijo strokovnjaki.

• S to napravo ne uporabljajte podaljška ali adapterja.
• Nikoli v nobenem primeru ne odrežite ali odstranite ozemljitve z napajalnega kabla.

Električne zahteve

Oglejte si nalepko, da ugotovite oceno napetosti in pomivalni stroj priključite na ustrezen napajalnik. Uporabite zahtevano varovalko 10A / 13A / 16A, varovalko s časovno zakasnitvijo ali priporočeno samodejno varovalko in zagotovite ločeno vezje samo za to napravo.

Električna povezava

Prepričajte se, da se napetost in frekvenca ujemata z napetostjo na plošči. Vtič vstavite samo v pravilno ozemljeno vtičnico. Če vtičnica, v katero boste namestili aparat, ni primerna za vtič, zamenjajte vtičnico in ne uporabljajte adapterjev ali česar koli podobnega, saj lahko to povzroči pregrevanje in opekline.

Pred uporabo se prepričajte, da obstaja primerna ozemljitev

Oskrba z vodo in odvodnjavanje

Priključitev hladne vode

Cev za hladno vodo priključite na 3/4 (palčni) navojni priključek in se prepričajte, da je tesno pritrjena. Če so vodovodne cevi nove ali že dolgo niso v uporabi, pustite, da voda najprej malo steče, da se prepričate, da je čista. Ta previdnostni ukrep je potreben, da se prepreči nevarnost blokade dovoda vode in poškodbe naprave.

Varnostna cev (Aqua Stop)

Zaščitna cev je sestavljena iz dvojnih sten. Sistem zagotavlja posredovanje z blokiranjem pretoka vode v primeru poka cevi in ko je prostor med dovodno cevjo in zunanjo cevjo poln vode.

Opozorilo

Cev, ki je priključena na pipo, lahko poči, če je nameščena na isti liniji kot pomivalni stroj. Če je v umivalniku narejeno to, priporočamo, da se cev izklopi in se luknja zamaši.

Kako priključiti varnostno cev

1. Izvlecite varnostne cevi iz prostora za shranjevanje, ki se nahaja na zadnji strani pomivalnega stroja.
2. Vijake varnostne cevi privijte na 3/4-palčno pipo.
3. Pred zagonom pomivalnega stroja popolnoma odprite vodo.

Kako odstraniti varnostno cev

1. Izklopite vodo.
2. Odvijte varnostno cev s pipe.

Priključitev odtočne cevi

Odtočno cev vstavite v odtočno cev z najmanjšim premerom 4 cm ali jo spustite v umivalnik. Preprečite upogibanje ali stiskanje cevi. Višina odtočne cevi mora biti manjša od 1000 mm. Prosti konec cevi ne sme biti potopljen v vodo, da se prepreči kopičenje vode v njej.

Kako odvesti odvečno vodo iz cevi

Če je povezava z odtočno cevjo nastavljena na več kot 1000 mm, se lahko v odtočni cevi nabere odvečna voda. Vodo iz cevi bo treba odcediti v posodo ali primeren rezervoar, ki je zunaj in je nižji od umivalnika.

Iztok vode

Priključite odtočno cev. Namestiti jo je treba pravilno, da ne pride do uhajanja vode. Prepričajte se, da cev ni upognjena ali stisnjena.

Podaljšek cevi

Če potrebujete podaljšek za odtočno cev, morate uporabiti podobno cev. Podaljšek ne sme biti daljši od 4 metrov, sicer se zmanjša zmogljivost pomivalnega stroja.

Povezovanje sifona

Odtočni priključek mora biti priključen na višino, manjšo od 1000 mm od dna pomivalnega stroja.

Nastavitev naprave

Napravo postavite na želeno mesto. Njegova hrbtna stran mora biti nameščena na steno za njim, stranice pa ob omarice ali steno. Pomivalni stroj je opremljen z dovodnimi in odtočnimi cevmi, ki jih lahko namestite na desno ali levo stran, da omogočite pravilno namestitev.

Vgradbena namestitev (za vgradni model)

Korak 1. Izbira najboljše lokacije za pomivalni stroj

Položaj za namestitev pomivalnega stroja mora biti blizu obstoječe dovodne in odtočne cevi ter električne vtičnice.

Ilustracije dimenzij omaric in položajev vgradnje pomivalnega stroja.

1. Manj kot 5 mm med vrhom pomivalnega stroja in omarice ter zunanjimi vrati, poravnanimi z omarico.

600 mm (za 60 cm model) 450 mm (za 45 cm model)

Če je pomivalni stroj nameščen v kotu omarice, naj ostane nekaj prostora po odpiranju vrat.

OPOMBA: Glede na to, kje je vtičnica, boste morda morali izrezati luknjo na nasprotni strani omare.

Korak 2. Dimenzija in vgradnja estetske plošče

Upoštevajte posebna navodila za namestitev, da povežete estetsko ploščo z vrati.

Pol-integrirani model

Odstranite trak z ježkom A in trak B ter pritrdite trak z ježkom A z notranje strani estetske plošče. Velcro trak B pripnite na zunanja vrata pomivalnega stroja (glejte sliko A). Po namestitvi plošče z vijaki pritrdite ploščo na zunanja vrata (glejte sliko B).

A

B 1. Odstranite štiri kratke vijake

1. Vstavite štiri dolge vijake

Popolnoma vgradni model

Kljuko namestite na estetsko ploščo in jo položite v utor zunanjih vrat pomivalnega stroja (glejte sliko A). Po namestitvi plošče z vijaki pritrdite ploščo na zunanja vrata (glejte sliko B).

A

1. Privijte štiri dolge vijake

Korak 3. Nastavitev napetosti vzmeti vrat

1. Vzmeti vrat so tovarniško nastavljene na ustrezno napetost za zunanja vrata. Če se namesti estetska plošča (fronta), boste morali prilagoditi napetost vzmeti vrat. Zavrtite nastavitveni vijak, da zategnete ali popustite jeklenico.
2. Napetost vzmeti vrat je pravilna, če ostanejo vrata vodoravno v popolnoma odprtem položaju, vendar se dvignejo z rahlim pritiskom s prstom.

Korak 4: Koraki za namestitev pomivalnega stroja

Prosimo, oglejte si posebne korake namestitve na skicah.

1. Pod delovno površino omarice položite kondenzacijski trak. Prepričajte se, da trak kondenzata teče vzdolž roba delovne površine (korak 2).
2. Priključite dovodno cev na dovod hladne vode.
3. Priključite odtočno cev.
4. Priključite napajalni kabel.
5. Pomivalni stroj postavite v omaro.
6. Poravnajte pomivalni stroj. Zadnjo nogo lahko nastavite s sprednje strani pralnega stroja tako, da z vijak v sredini dna stroja zavrtite s pomočjo križnega izvijača. Za nastavitev sprednjih nog uporabite ravni izvijač in zavrtite sprednje noge, dokler se stroj ne poravna (koraka 5 in 6).
7. Namestite kuhinjsko fronto na vrata pomivalnega stroja (koraki 7 do 10).
8. Napetost vzmeti vrat prilagodite s križnim izvijačem tako, da ga zavrtite v smeri urnega kazalca, da zategnete levo in desno vzmet vrat. Če tega ne storite, lahko pride do poškodb pomivalnega stroja (korak 11.)
9. Pomivalni stroj mora biti na svojem mestu. To lahko storite na dva načina:

A. Običajna delovna površina: namestitveno kljuko vstavite v utor stranske plošče in jo z vijaki pritrdite na delovno površino. B. Delovna površina iz marmorja ali granita: stranice pritrdite z vijaki.

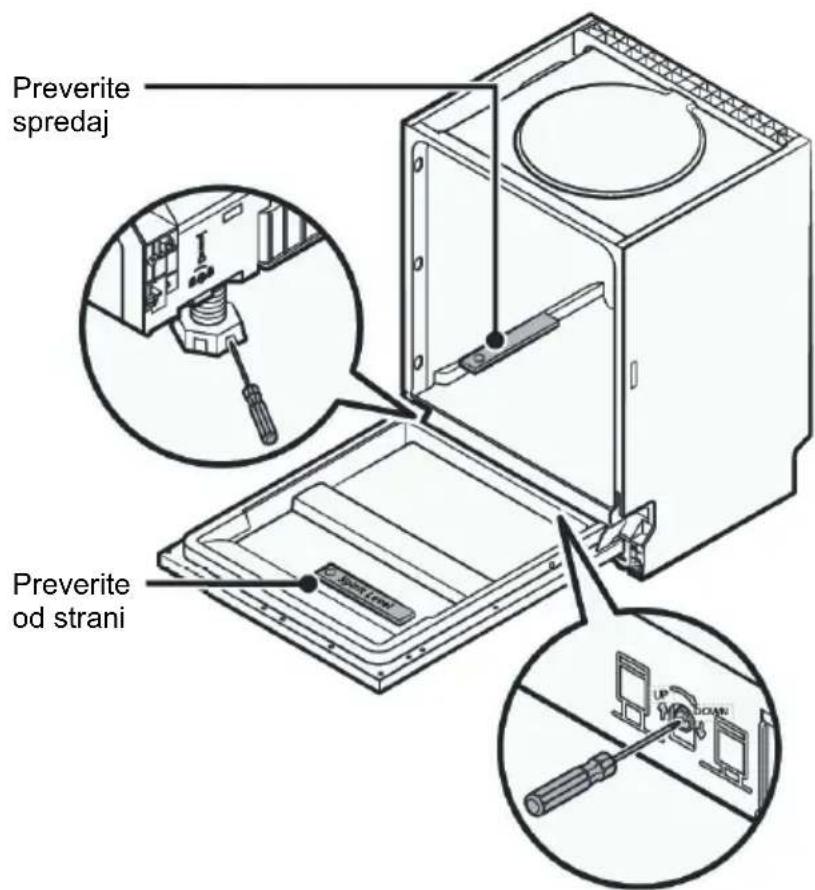

Korak 5. Poravnava pomivalnega stroja

Pomivalni stroj mora biti poravnan, da lahko dobro deluje.

1. Vodno tehtnico položite na vrata in vodilo police v kadi, kot je prikazano, da se prepričate, da je pomivalni stroj pravilno poravnan.
2. Poravnajte pomivalni stroj tako, da prilagodite vsako od treh nog posebej.
3. Pri poravnavi pomivalnega stroja pazite, da ga ne prevrnete.

OPOMBA: Največja višina nastavitve je 50 mm.

NASVETI ZA ODPRAVLJANJE NAPAK

Preden pokličete servis

Ogled tabel na naslednjih straneh vam lahko prihrani klic servisa.

Težava Možni vzroki Kaj storiti
Pomivalni stroj se ne zažene	Varovalka je pregorela ali "izskočila"	Zamenjajte ali vrnite varovalko. Odstranite katero koli drugo napravo, ki ima enak tokokrog s pralnim strojem.
	Napajanje ni vklopljeno.	Prepričajte se, da je pralni stroj vklopljen in da so vrata dobro zaprta. Prepričajte se, da je napajalni kabel priključen v stensko vtičnico.
	Nizek tlak vode Prepričajte se, da je dovod vode pravilno priključen in da je voda vklopljena.
	Vrata pralnega stroja niso pravilno zaprta.	Prepričajte se, da so vrata tesno zaprta in jih pritrdite.
Voda se ne črpa iz pomivalnega stroja	Zvita ali zamašena odtočna cev.	Preverite odtočno cev.
	Filter je zamašen. Preverite sistem filtrov.
	Umivalnik je zamašen. Poskrbite za dober odtok iz kuhinjskega pomivalnega korita. Če imate težave, boste morda morali poklicati vodovodarja in ne serviserja pomivalnega stroja.
Pena v kadi Napačen detergent. Uporabljajte samo poseben detergentza pomivalni stroj, da se prepreči nabiranje pene. Če se to zgodi, odprite pomivalni stroj in pustite, da pena izhlapi. Na dno pomivalnega stroja dodajte 1 liter hladne vode. Zaprite vrata pomivalnega stroja in izberite poljuben cikel. Sprva bo pomivalni stroj izpraznil vso vodo. Po fazi odtekanja odprite vrata in preverite, ali je pena izginila. Po potrebi ponovite.

Težava Možni vzroki Kaj storiti

	Razlita voda. Razlito vodo vedno takoj obrišite.
Madeži na notranji strani kadi	Morda je bil uporabljen barvni detergent.	Prepričajte se, da je detergent brezbarven.
Beli film z notranje površine	Trdovratni minerali. Za čiščenje notranjosti uporabite vlažno in mehko krpo z detergentom in nosite gumijaste rokavice. Nikoli ne uporabljajte nobenega drugega detergenta, ker lahko povzroči penjenje.
Na priboru so madeži rje	Predmeti niso odporni proti koroziji.	Izogibajte se pranju predmetov, ki niso odporni proti koroziji.
	Program ni bil zagnan po dodajanju soli. Sledi soli so vstopile v cikel pranja.	Po dodajanju soli vedno zaženite program pranja brez vsebine. Po dodajanju soli v pralni stroj ne izberite funkcije Turbo (če ta obstaja).
	Pokrov mehčalca je ohlapen.	Prepričajte se, da je pokrov mehčalca dobro zaprt.
Hrup v pomivalnem stroju	Roka brizgalke zadene predmet v košari	Prekinite program in preuredite stvari, ki motijo roko brizgalke.
Ropot v pomivalnem stroju	Predmeti niso trdno vstavljeni v pomivalni stroj.	Prekinite program in prerazporedite predmete.
Udarjanje v vodovodne cevi	Razlog za to je lahko napeljava ali prerez cevi.	To ne vpliva na delovanje pomivalnega stroja. Če imate težave, se obrnite na usposobljenega vodovodarja.
Posoda ni čista Posoda ni pravilno vstavljena.		Glejte DEL II "Priprava in vstavljanje posode."
		Program ni bil dovolj močan.

Težava Možni vzroki Kaj storiti

Posoda ni čista. Ni dozirano dovolj detergenta.		Uporabite več detergenta ali zamenjajte detergent.
		Predmeti blokirajo gibanje roke brizgalke.
		Kombinacija filtrov ni čista ali ni dobro nameščena na dnu omarice pomivalnega stroja.To lahko povzroči, da se brizgalne šobe blokirajo.
Zameglitev na steklu.	Kombinacije mehke vode in preveč detergenta.	Če imate mehko vodo, uporabite manj detergenta in izberite krajši cikel za pranje steklenih predmetov.
Na kozarcih se pojavijo bele pike.	Trda voda lahko povzroči nastanek vodnega kamna.	Preverite nastavitve mehčalca vode ali nivo napolnjenosti posode za sol.
Črni ali sivi madeži na posodi	Aluminijast pribor se je podrgnil ob posodo	Za odstranjevanje madežev uporabite blago abrazivno sredstvo.
Detergent je ostal v razpršilniku	Posoda blokira dozirnik detergenta	Preuredite posodo.
Posoda se ne posuši	Nepravilno zložena posoda	Če na posodi vidite ostanke detergenta, uporabite rokavice, da preprečite draženje kože.
	Posoda je predčasno odstranjena	Pomivalnega stroja ne izpraznite takoj po pranju. Rahlo odprite vrata, da bo lahko izhajala para. Posodo odstranite šele, ko temperatura pade. Najprej spustite košaro, da preprečite kapljanje vode iz zgornje košare.
Težava Možni vzroki Kaj storiti
Posoda se ne posuši	Izbran je bil napačen program.	S kratkim programom je temperatura nižja, kar zmanjša učinkovitost čiščenja. Izberite program z daljšim programom pranja.
	Uporaba pribora s premazom slabe kakovosti.	Odvodnjavanje je s tem težje. Pribor ali posode te vrste niso primerni za pomivalni stroj.
		Če učinek sušenja skodelice ni dober, je treba skodelico magniti na žično košaro za posodo.

Opozorilo

Samopopravilo ali neprofesionalno popravilo lahko resno ogrozi varnost uporabnika naprave in povzroči razveljavitev garancije.

Razpoložljivost rezervnih delov

• Sedem let po tem, ko je bil zadnji model dan na trg: Motor, obtočna in odvodna črpalka, grelniki in grelni elementi, vključno s toplotnimi črpalkami (ločeno ali v kompletih), cevi in pripadajoča oprema, vključno z vsemi cevmi, ventili, filtri in zaporami, strukturnimi in notranjimi deli, povezanimi z vrati (ločeno ali v kompletu)), tiskana vezja, elektronski prikazovalniki, tlačna stikala, termostati in senzorji, programska oprema in vdelana programska oprema, vključno s programsko opremo za ponovni zagon.
• Deset let po tem, ko je bil zadnji model dan na trg: tečaji in tesnila vrat, druga tesnila, brizgalne roke, odtočni filtri, rešetke in plastični deli, kot so košare in pokrovi.

POLNJENJE KOŠAR

- Polnjenje pomivalnega stroja do polne zmogljivosti prispeva k varčevanju z energijo in vodo.

1. Zgornja košara:

Številka	Element
1	Skodelica
2	Krožniček
3	Kozarec
4	Majhen lonec
5 Srednji lonec
6 Velik lonec

2. Zgornja košara:

Številka	Element
7	Desertni krožniki
8 Plitki krožniki
9 Globoki krožniki
10 Ovalni pladenj
11	Melaminski desertni krožniki

3. Rešetka za pribor:

OPOMBA: Na to rešetko položite samo lahke in ravne predmete. Največja obremenitev je 1,5 kg.

4. Košara za pribor:

Podatki za teste primerljivosti po

EN60436 kapaciteta: 10 predmetov

Nastavitev pomoči pri izpiranju: Max

Nastavitev mehčalca: H3

Številka	Element
1	Žlice
2	Vilice
3	Noži
4	Žličke
5	Desertne žlice
6	Servirne žlice
7	Servirne vilice
8	Zajemalka zaomake

Odstranjevanje, Izjava EU o skladnosti

Odlaganje električne in elektronske opreme

Da bi zaščitili okolje in čim bolj reciklirali surovine, morajo potrošniki vrniti opremo, ki je ni mogoče servisirati, v sistem javnega zbiranja električne in elektronske opreme.

Simbol prečrtanega smetnjaka na kolesih pomeni, da je treba ta izdelek vrniti na zbirno mesto, da se surovine čim bolje reciklirajo.

To preprečuje morebitne negativne vplive na okolje in zdravje ljudi, ki jih lahko

povzroči neustrezno odstranjevanje omenjenega izdelka. Recikliranje materialov tega izdelka pomaga ohranjati zdravo okolje in naravne vire.

Za podrobnejše informacije o zbiranju izdelkov EE se obrnite na distributerja, pri katerem ste izdelek kupili.

Izjava EU o skladnosti

Ta naprava je bila izdelana v skladu z veljavnimi evropskimi standardi in vsemi veljavnimi direktivami in predpisi.

Izjavo EU o skladnosti lahko prenesete www.msan.hr/dokumentacijaartiklala

iz naslednje povezave:

Podatkovni list izdelka

Podatkovni list o izdelku, vnesen v bazo podatkov EPREL

Za več informacij skenirajte QR kodo ali obiščite spletno mesto Vivax: www.vivax.hr

Priprava in vstavljanje posode

Funkcija pomoči pri izpiranju in pralnega sredstva

Polnjenje posode za sredstvo za izpiranje

Napolnite posodo za detergent

■ PROGRAMIRANJE POMIVALNEGA STROJA

Tabela ciklov pranja

Zagon cikla pranja

• Če težav ne morete rešiti sami, poiščite pomoč strokovnega tehnika.
• Proizvajalec lahko v skladu s politiko stalnega razvoja in posodabljanja izdelka spremeni izdelek brez predhodnega obvestila.
• Če ga izgubite ali postane neuporaben, lahko od proizvajalca ali odgovornega distributerja dobite nov uporabniški priročnik.

HITRI VODIČ ZA UPORABO

Za podrobne metode dela preberite ustrezno vsebino v priročniku.

1 Namestite pomivalni stroj

(Preverite oddelek 5 "NAVODILA ZA NAMESTITEV" Del I: Splošna različica.)

2 Odstranjevanje velikih usedlin s pribora

1. Vžig	Pritisnite ta gumb, da vklopite pomivalni stroj. Zaslon zasveti.
2. Program	Izberite ustrezen program pranja. Zasveti indikator izbranega programa.
3. Pol polnjenja	Ko imate približno ali manj kot polovico polnega pomivalnega stroja, lahko to funkcijo izberete za varčevanje z energijo in vodo (lahko se uporablja pri programih Intensive, ECO in 90 min)
4. Odgoda pranja	Pritisnite tipku za ugađanje vremena početka pranja perilice
5. Program indikator	[TSXX]Intensive (Intenzivno)Za najbolj umazano posodo in običajno umazane lonce, ponve, krožnike itd. s posušeno hrano.[STY4]UNIVERSALZa običajno umazano posodo, kot so lonci, krožniki, kozarci in rahlo umazane ponve.ECO ECOTo je standardni program, primeren za običajno umazano posodo, kot so lonci, krožniki, kozarci in rahlo umazane ponve.90 minZa standardno umazano posodo, ki jo je treba hitro umiti.Rapid (Brzo)Kratko pranje za rahlo umazano posodo, ki je ni treba sušiti.
6. Opozorilni indikator	Nedostatak sredstva za ispiranje (sjajila)Če je indikator " vključen, to pomeni, da je vpomivalnem stroju malo sredstva za lesk in ga je potrebnoponovno napolnitiSolČe je indikator " vključen, to pomeni, da je v pralnemstroju malo soli in da jo je treba dodatiPipa za vodoČe indikator " sveti, to pomeni, da je pipa za vodozaprta.
7. Zamuda pri pranju	Prikaz zakasnitve pranja (3h / 6h / 9h / 12h).

Mehčalec vode

Mehčalec vode morate nastaviti ročno s pomočjo gumba za trdoto vode.

Mehčalec vode je zasnovan tako, da iz vode odstranjuje minerale in soli, ki lahko negativno vplivajo na delovanje naprave. Več kot je mineralov, trša je voda.

Mehčalec je treba prilagoditi glede na trdoto vode na vašem območju. Lokalni vodni organ vam lahko svetuje glede trdote vode na vašem območju.

Prilagoditev porabe soli

Pomivalni stroj je zasnovan tako, da vam omogoča prilagoditev količine soli glede na trdoto uporabljene vode. To je namenjeno optimizaciji in prilagoditvi ravni porabe soli.

Za prilagoditev vnosa soli sledite spodnjim korakom.

1. Odprite vrata in vklopite napravo;
2. Pritisnite gumb za programiranje in držite več kot 5 sekund, da začnete privzeto delovanje mehčalca vode v 60 sekundah po zagonu naprave;
3. Pritisnite programsko tipko, da izberete ustrezen program glede na vaše okolje. Spremembe potekajo po naslednjem zaporedju:

H 1 - gt; H 2 - gt; H 3 - gt; H 4 - gt; H 5 - gt; H 6

1. Pritisnite gumb za vklop, da ustavite nastavitev modela.

TRDOTA VODE				Raven za mehčalec vode	Poraba soli (gramov/cik el)
German dH	French fH	British Clarke	Mmol/l
0 - 5 0 - 9	0 - 6 0 - 0.94	H1->Rapid zasveti 0
6 - 11 10 -	20 7 - 14 1.0	- 2.0 H2->90 mins zasveti 9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3->Rapid, 90 mins zasveti	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4-> Glass (Čaše) zasveti	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	H5-> Glass (Čaše), Rapid zasveti	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6-> Glass (Čaše), 90 mins zasveti	60

1°dH = 1.25°Clarke = 1.78°fH = 0.178mmol / l

Tovarniška nastavitev: H3

Za več informacij o trdoti vode se obrnite na lokalno vodno upravo. Vsak cikel z regenerativnim delovanjem porabi dodatnih 2,0 litra vode, poraba energije se poveča za 0,02 kWh, program pa se podaljša za 4 minute.

Proximo, preverite oddelek 3 "Vstavljanje soli v mehčalnik" I : Generična različica, če vam v pralnem stroju primanjkuje soli.

OPOMBA: Če vaš model nima mehčalca vode, lahko ta del preskočite. Trdota vode se razlikuje od kraja do kraja. Če v pralnem stroju uporabljate trdo vodo, se na posodi in priboru nabere usedlina. Naprava je opremljena s posebnim mehčalcem, ki uporablja posodo za sol, namenjeno odstranjevanju vodnega kamna iz vode.

Razmislite o nakupu pribora, ki je označen kot primeren za pomivalne stroje. Za posamezne nastavitve izberite program z najnižjo možno temperaturo. Da preprečite poškodbe, takoj po zaključku programa ne odstranjujte stekla in posode iz pomivalnega stroja.

Naslednji pribor / posoda

Ni ustrezen

• Dodatki z lesenimi, keramičnimi ali bisernimi ročaji, pa tudi toplotno neodporni plastični predmeti
• Starejši pribor z lepljenimi deli, ki niso temperaturno obstojni. Povezani predmeti
• Kositrni ali bakreni predmet, pa tudi kristalni kozarci
• Jekleni predmeti, ki so nagnjeni k rjavenju. Leseni pladnji
• Izdelki iz sintetičnih vlaken

Delno je primeren

• Nekatere vrste skodelic, ki se lahko poškodujejo po velikem številu pranj. Srebrni in aluminijasti deli med pranjem ponavadi spreminjajo barvo. Lakirani vzorci lahko zbledijo, če jih pogosto perete v pralnem stroju

Priporočila za polnjenje pomivalnega stroja

Za najboljše delovanje pomivalnega stroja upoštevajte te nasvete (značilnosti in videz košare in košare za pribor se lahko razlikujejo od modela do modela).

Postavite predmete v pomivalni stroj, kot sledi:

• Odstranite vse večje količine ostankov hrane. V posodah zmehčajte ostanke zažgane hrane. Ni treba splakovati posode pod tekočo vodo.
• Predmeti, kot so skodelice, kozarci, lonci/ponve itd., gredo v stroj obrnjeni navzdol.
• Ukrivljeni ali konkavni predmeti naj bodo postavljeni pod kotom, tako da lahko voda zdrsne z njih.

Ves pribor mora biti zložen tako, da se ne prevrne.

Ves pribor mora biti nameščen tako, da se lahko roke brizgalke med pranjem prosto vrtijo.

- Votle predmete, kot so skodelice, kozarci, ponve itd., položite z odprtino navzdol, da se voda ne more nabirati v posodi ali na globokem dnu.

• Posoda in pripomočki ne smejo stati ena nad drugo ali se prekrivati. Da se izognete poškodbam, se skodelice med seboj ne smejo dotikati.
• Zgornja košara je zasnovana tako, da drži bolj občutljive in lažje jedi, kot so kozarci in skodelice.
• Noži z daljšimi rezili v pokončnem položaju so potencialna nevarnost!
• Dolgi in / ali ostri predmeti, kot so noži, morajo biti postavljeni vodoravno v zgornjo košaro.
• Prosimo, ne preobremenjujte pomivalnega stroja. To je pomembno za dobre rezultate pranja in primerno porabo energije.

OPOMBA: Zelo majhnih predmetov ne smete prati v pomivalnem stroju, saj lahko zlahka padejo iz košare.

Odstranjevanje posode

Da voda ne bi kapljala iz zgornje košare v spodnjo, priporočamo, da najprej izpraznite spodnjo in nato šele zgornjo košaro.

Predmeti so lahko vroči! Da preprečite poškodbe, približno 15 minut po zaključku programa ne odstranjujte stekla in posode iz pomivalnega stroja.

Polnjenje zgornje košare

Zgornja košara je namenjena za bolj občutljive in lažje predmete, kot so kozarci, skodelice in krožniki, pa tudi krožnički, manjše sklede in plitve ponve (dokler niso preveč umazane). Posodo postavite tako, da jo brizgalka vode ne more premakniti.

Predlagamo, da v spodnjo košaro postavite večje in bolj umazane predmete, kot so lonci, ponve, pokrovi, servirne posode, kot je prikazano na sliki. Servirne posode in pokrove je bolje postaviti na stranice rešetk, da ne bi preprečili vrtenja zgornjega dela brizgalke.

Največji premer, ki je priporočen za krožnike pred dozatorjem za pralno sredstvo, je 19 cm, da se ne ovira odpiranje istega.

Posodo namestite v košaro ločeno eno od druge v ustreznem položaju in pazite, da se posoda med seboj ne dotika, saj lahko to povzroči slabo pranje.

Pazite, da noben predmet ne štrli z dna. Ostre pripomočke vedno položite z rezilom navzdol!

Za najboljši učinek pranja napolnite košare v skladu s standardnimi specifikacijami, navedenimi v zadnjem delu priročnika. I: Generična različica

Funkcija pomoči pri izpiranju in pralnega sredstva

Sredstvo za izpiranje se dozira med zadnjim izpiranjem, da se prepreči nastanek vodnih kapljic na posodi, ki lahko pustijo madeže. To tudi izboljša sušenje, saj lahko voda zdrsne s posode. Vaš pomivalni stroj je zasnovan za uporabo tekočih sredstev za izpiranje.

Opozorilo

Uporabljajte samo določeno vrsto sredstva za izpiranje. Nikoli ne polnite dozatorja tega izdelka z drugimi sredstvi (npr. čistilom za pomivalni stroj ali s tekočim detergentom). To lahko poškoduje napravo.

Kdaj ponovno napolniti sredstvo za izpiranje

Rednost potrebe po polnjenju bo odvisna od tega, kako pogosto pomivate posodo v pomivalnem stroju in kako pogosto uporabljate sredstvo za izpiranje.

• Indikator nizkega nivoja sredstva za izpiranje (^*) zasveti, ko je treba sredstvo napolniti.
• Ne prenapolnite dozatorja sredstva za izpiranje.
• Količino lahko vedno ocenite glede na barvo optičnega indikatorja nivoja, ki se nahaja poleg pokrovčka. Ko je posoda za sredstvo za izpiranje polna, bo indikator popolnoma temen. Velikost temne pike se zmanjša, ko je tekočine za izpiranje manj. Raven sredstva za izpiranje nikoli ne sme biti nižja od 1/4.

- Ko se sredstva za lesk zmanjša, se spremeni velikost črne pike na indikatorju nivoja sredstva za lesk, kot je prikazano spodaj.

Polno

3/4 polno

1/2 polno

1/4 polno

○ Prazno

Funkcija detergenta

Kemična sredstva, ki tvorijo detergent, so potrebna za odstranjevanje, drobljenje in odstranjevanje vse umazanije iz pomivalnega stroja. Za to je primerna večina detergentov komercialne kakovosti.

Opozorilo

Primerna uporaba detergenta

Uporabljajte samo detergent, ki je posebej zasnovan za uporabo v pomivalnem stroju.

Detergent naj bo svež in suh.

Detergenta v prahu ne dajajte v posodo, dokler niste pripravljeni za pomivanje posode.

Detergent za pomivalni stroj je jedek! Hranite ga izven dosega otrok.

Polnjenje posode za sredstvo za izpiranje

Nastavitev posode za tekočino za izpiranje

Za doseganje boljše učinkovitosti sušenja z omejeno količino sredstva za izpiranje je pomivalni stroj zasnovan tako, da lahko uporabnik prilagodi porabo. Sledite spodnjim korakom.

1. Odprite vrata in vklopite napravo;
2. V 60 sekundah po prvem koraku pritisnite in držite gumb Program za več kot 5 sekund, nato pritisnite gumb Delay (za odložitev pranja), da vstopite v privzeti model, prikaz tekočine za izpiranje pa bo utripal kot frekvenca 1 Hz.
3. Pritisnite gumb Program, da izberete privzeto nastavitev glede na vaše želje. Nastavitve se spreminjajo v naslednjem vrstnem redu: D1->D2->D3->D4->D5->D1. Višja kot je številka, več sredstva za izpiranje porablja naprava.
4. Pritisnite gumb za vklop, da dokončate nastavitev modela.

Raven sredstva Položa	j izbirnika
D1 Hitro lahko svetlo
D2 90 min lahko svetlo
D3 90 min, hitro lahko svetlo
D4 ECO lahko svetlo
D5 ECO Hitro lahko svetlo

Polnjenje dozatorja za detergent

Prosimo, izberite način glede na dejansko stanje.

1. Odprite pokrov, tako da potisnete sprostitveni zatič.
2. Odprite pokrov tako, da pritisnete sprostitveni zatič.

Za glavni cikel pranja dodajte detergent v večjo votlino (A). Za boljši rezultat čiščenja, še posebej, če imate zelo umazano posodo, lahko tudi na vrata nalijete majhno količino detergenta. Dodatni detergent se aktivira med fazo predpiranja.

Upoštevajte priporočila proizvajalca na embalaži detergenta.

PROGRAMIRANJE POMIVALNEGA STROJA

Tabela ciklov pranja

Spodnja tabela prikazuje, kateri programi so najboljši za raven hrane na posodi in koliko detergenta je potrebno za pranje. Prikazujejo tudi različne informacije o programu.

(1) pomeni: dozator sredstva za izpiranje je treba ponovno napolniti.

Program	Opis cikla	Detergent Pred / glavni	Čas delovanja (min)	Energija (Kwh)	Voda (L)	Sredstvo
Intenzivno	Pred-pranje (50°C) Pranje (65°C) Izpiranje Izpiranje Izpiranje (65°C) Sušenje	4/13g (1 ali 2 kosa)	205 1.378	15.3		●
Universal ,	Predpranje (45°C) Pranje(55°C) Izpiranje izpiranje(65°C) Sušenje	4/13g (1 tab)	175 1,287	13,1		●
ECO (*EN60436)	Predpranje Pranje (45 °C) Izpiranje(60°C) Sušenje	17g (1 kos)	235 0,704	9,0		●
90 min	Pranje (60°C) Izpiranje Izpiranje (65°C) Sušenje	17g (1 kos)	90 1,234	10,2		●
Hitro	Pranje (50°C) Izpiranje Izpiranje (45°C)	12g 30 0,611	10.0			○

OPOMBA: Program ECO je primeren za čiščenje normalno umazane namizne posode, saj je za to uporabo najučinkovitejši program glede skupne porabe energije in vode ter se uporablja za oceno skladnosti z zakonodajo EU o okoljskem dizajnu.

Varčevanje energije

1. Predpranje posode vodi do večje porabe vode in energije in ni priporočljivo.
2. Pranje posode v gospodinjskem pomivalnem stroju običajno porabi manj energije in vode v fazi uporabe kot ročno pranje, kadar gospodinjski pomivalni stroj uporabljate v skladu z navodili.

Zagon cikla pranja

1. Izvlecite spodnjo in zgornjo košaro, postavite posodo in jih potisnite nazaj. Priporočljivo je najprej napolniti spodnjo košaro, nato pa še zgornjo.
2. Vlijte detergent.
3. Vtaknite vtič v vtičnico. Glede napajanja glejte zadnjo stran "Podatkovni list izdelka". Prepričajte se, da je dovod vode popolnoma odprt.
4. Zaprite vrata, pritisnite tipko za vklop in naprava se vklopi.
5. Izberite program in zasvetila bo ustrezna lučka. Nato pritisnite gumb Start / Premor in pomivalni stroj bo začel svoj cikel.

Cikel pranja lahko spremenite le, če deluje samo kratek čas. V nasprotnem primeru je možno, da je pralno sredstvo že sproščeno in je pomivalni stroj že izpraznil pralno vodo. V tem primeru je treba ponovno nastaviti pomivalni stroj in napolniti posodo za detergent. Za ponovno nastavitev pomivalnega stroja sledite spodnjim navodilom:

1. Previdno odprite vrata, da ustavite postopek pranja, nato pa vrata popolnoma odprite.
2. Pritisnite gumb Program in ga pridržite več kot 3 sekunde, program pa bo preklican.
3. Pritisnite gumb Program, da izberete želeni program.

Pozabljeni krožnik lahko dodate kadar koli, preden se odpre posoda za detergent. V tem primeru sledite spodnjim navodilom:

1. Previdno odprite vrata.
2. Dodajte pozabljene predmete.
3. Zaprite vrata.
4. Po 10 sekundah se pomivalni stroj zažene.

Nevarno je odpreti vrata sredi cikla, saj vas para lahko opeče.

KODE NAPAK

Če pride do napake, bo pomivalni stroj prikazal kodo napake, da jo lahko prepoznate:

Kode Pomen Možni vzroki
Lučka RAPID (Hitro) utripa hitro	Daljši čas dotoka.	Pipa ni odprta ali je dotok vode omejen ali pa je tlak vode prenizek.
Lučki RAPID (Hitro) in 90min utripata hitro	Ni dosežena potrebna temperatura.	Okvara grelnega elementa
Lučka ECO utripa hitro Prelivanje.		Del pomivalnega stroja pušča.
Lučke ECO, UNIVERSAL in RAPID (Hitro) utripajo hitro	Napaka v komunikaciji med glavnim in prikaznim PCB.	Odprt krog ali okvare na komunikacijskih žicah.

Opozorilo

Če pride do prelivanja, pred klicem v servis izklopite glavni dotok vode. Če je na dnu voda zaradi prelivanja ali majhnega puščanja, jo pred ponovnim zagonom pomivalnega stroja odstranite.

TEHNIČNE INFORMACIJE

Višina (H)	815mm
Širina (W)	448mm
Globina (D1)	550 mm (z zaprtimi vrati)
Globina (D2)	1150 mm (z odprtimi vrati 90°)

VIVAX

SPOŠTOVANI! Zahvaljujemo se vam za nakup naprave in upamo, da boste s svojo izbiro zadovoljni. Če bo v garancijskem obdobju potrebno popravilo izdelka, vas prosimo, da se posvetujete s pooblaščenim prodajalcem, ki vam je izdelek prodal, ali pa nas pokličite na spodaj navedeno številko oz. nas obiščite na navedenem naslovu. PROSIMO VAS, DA PRED UPORABO NATANČNO PREBERETE TEHNIČNO DOKUMENTACIJO IN PRILOŽENA NAVODILA!

GARANCIJSKA IZJAVA

1. S to garancijsko izjavo uvoznik jamči za kakovost izdelka oz. brezhibno delovanje v garancijskem roku, če ga boste uporabljali v skladu z njegovim namenom in priloženimi navodili. Proizvajalec izdelka prek ekskluzivnega uvoznika oz. zastopnika ter dajalca garancije v Republiki Sloveniji jamči brezplačno popravilo izdelka v skladu z veljavnimi predpisi in pogoji, opisanimi v tem garancijskem listu. Vse morebitne okvare bodo v garancijskem roku brezplačno odpravljene pri pooblaščenem serviserju.
2. Garancijski rok začne veljati z dnem nakupa izdelka in za:

60 MESECEV (5 let)	HLADILNIKI,ZAMRZOVALNE OMARE TER SKRINJE
24 MESECEV (2 leta)	LED TVSAMOSTOJEČI ŠTEDILNIKI, PRALNI IN SUŠILNI STROJI,POMIVALNI STROJI, KUHINJSKE NAPE VGRADNE PEČICE INKUHALNE PLOŠČE, KUHINJSKE NAPE, GRELNIKI VODE-BOJLERJI
12 MESECEV (1 leto)	MALI GOSPODINJSKI APARATI (VKLJUČNO Z MIKROVALOVNIMIPEČICAMI, GRELCI IN RADIATORJI), AUDIO I DVB-T SPREJEMNIKI,PAMETNI TELEFONI IN PAMETNE NAPRAVE

1. Napake na izdelku morajo biti odpravljene v skupno 30 dneh od dneva, ko je proizvajalec ali pooblaščeni serviser prejel zahtevo za odpravo napak. Rok za odpravo napak se lahko izjemoma podaljša z obvestilom za največ 15 dni, kadar je to potrebno za dokončanje popravila. To podaljšanje upošteva naravo in kompleksnost blaga, naravo in resnost neskladnosti ter napor, potreben za dokončanje popravila ali zamenjavo. Proizvajalec mora potrošnika pred iztekom 30-dnevnega roka obvestiti o razlogih za podaljšanje roka in o številu dodatnih dni. Če popravilo ni opravljeno v predvidenem roku, proizvajalec, pooblaščeni serviser, uvoznik ali prodajalec brezplačno zamenja izdelek ali okvarjeni del z novim in brezhibnim. Če izdelek ali njegov del v predvidenem roku ni popravljen niti zamenjan z novim, lahko potrošnik zahteva vračilo celotne kupnine ali sorazmerno znižanje kupnine. Če se neskladnost izdelka pojavi v manj kot 30 dneh od dobave, lahko potrošnik zahteva neposredno vračilo plačanega zneska. V primeru zamenjave izdelka začne garancijski rok znova teči od dneva zamenjave. Za zamenjano blago ali bistveni del, zamenjan z novim, proizvajalec izda nov garancijski list.

4. Pravice potrošnika v primeru neskladnosti blaga

Če blago ne izpolnjuje specifikacij ali nima lastnosti, navedenih v garancijskem listu ali ustreznem oglaševalskem sporočilu, ima potrošnik pravico do: brezplačnega popravila ali zamenjave blaga,

vračila kupnine, če popravilo ali zamenjava nista mogoča v razumnem roku, zmanjšanja kupnine, če blago delno deluje, vendar ne v celoti, kot bi moralo, povračila stroškov popravila, če je potrošnik napako odpravil na lastne stroške, ker prodajalec ali proizvajalec tega ni storil v zakonskem roku.

Za uveljavljanje garancije mora potrošnik predložiti originalni račun in garancijski list. Pravice iz naslova garancije potrošnik uveljavlja pri prodajalcu ali pooblaščenem servisu.

1. Proizvajalec ali pooblaščeni servis lahko potrošniku med popravilom blaga, za katero je izdana obvezna garancija, zagotovi brezplačno uporabo podobnega blaga. Če nadomestno blago ni zagotovljeno, ima potrošnik pravico do odškodnine za škodo, ki jo je utrpel zaradi nezmožnosti uporabe blaga od trenutka zahteve za popravilo ali zamenjavo do njune izvedbe.
2. Rok za rešitev reklamacije: Prodajalec mora o zahtevi potrošnika odločiti nemudoma, najpozneje pa v roku 8 dni od prejema zahteve. Če je za odpravo napake potreben daljši čas, mora prodajalec potrošnika o tem obvestiti v istem roku in mu sporočiti predvideni rok popravila. Popravilo ali zamenjava blaga mora biti opravljena najkasneje v 45 dneh od prejema reklamacije. Če napaka ni odpravljena v tem roku, mora prodajalec potrošniku brezplačno zagotoviti nov, enakovreden izdelek.
3. Proizvajalec krije stroške za material, nadomestne dele, delo, prenos in prevoz izdelkov, ki nastanejo pri odpravljanju okvar oziroma nadomestitvi blaga z novim.
4. Garancija se prizna le ob predložitvi računa ter garancijskega lista, ki mora biti pravilno izpolnjen oziroma mora vsebovati datum prodaje, žig in podpis prodajalca.
5. Čas, v katerem uvoznik zagotavlja servis, vzdrževanje, nadomestne dele in priklopne aparate, je vsaj 3 leta po preteku garancijskega roka.
6. Prodajalec ni usposobljen za tehnično presojo glede morebitnih okvar in tako tudi ne more odločati o zamenjavi izdelka brez mnenja pooblaščenega servisa o okvari.
7. Potrošnik ima zakonsko pravico, da zoper prodajalca v primeru neskladnosti blaga brezplačno uveljavlja jamčevalne zahtevke. Garancija ne izključuje pravic potrošnika, ki izhajajo iz obveznega jamstva za skladnost blaga;
8. Garancija velja samo na območju Republike Slovenije.
9. Pomembno obvestilo za potrošnike: Potrošnik ima zakonsko pravico, da v primeru neskladnosti blaga brezplačno uveljavlja jamčevalne zahtevke zoper prodajalca v skladu z veljavno zakonodajo. Garancija ne izključuje in ne omejuje pravic potrošnika, ki izhajajo iz obveznega jamstva za skladnost blaga po določilih ZVPot-1.

GARANCIJA NE VKLJUČUJE: Rednih pregledov, vzdrževanja z menjavo potrošnih delov ob normalni uporabi, prilagajanja ali spreminjanja izdelka z namenom izboljšanja ter uporabe, ki ni opisana v tehničnih navodilih za uporabo, razen, če je za te spremembe uvoznik predhodno dal soglasje.

GARANCIJA SE NE PRIZNA:

• če kupec ne predloži veljavnega garancijskega lista in računa o nakupu, nepravilne vgradnje, uporabe in vzdrževanja izdelka in popravila s strani nepooblaščene osebe in vgraditve neoriginalnih sestavnih delov izdelka,
• v primeru malomarnega ravnanja z izdelkom, poškodb, ki so nastale zaradi mehanskih udarcev po krivdi kupca oziroma tretje osebe, napak, ki so posledica motenj iz okolja (naravne nesreče, udar strele, električne napeljave, elektromagnetne motnje in podobno),
• v primeru potrošnega materiala (žarnice, tesnila, posodice za led, filtra svežega zraka, penastega filtra in podobno),
• v primeru povečanja glasnosti in estetskega izgleda aparata, ki je posledica staranja in ne vpliva na funkcionalnost izdelka,
• v primeru vibracij, pomikanja izdelka po prostoru in glasnega delovanja, ki je posledica nepravilno izravnanih nastavljivih nogic.

Izjava EU o skladnosti je na voljo na spletni strani: www.msan.hr/dokumentacijaartikala

Izdelek na trgu EU postavlja:

M SAN GRUPA d.o.o., Dugoselska ulica 5, 10372 Rugvica, Croatia

Tel: [phone], Fax: [phone]

e-mail: [e-mail], [e-mail], http://www.vivax.com

DATUM SPREJEMA NAPRAVE V SERVIS

DATUM POPRAVILA

DATUM SPREJEMA NAPRAVE V SERVIS

DATUM POPRAVILA

DATUM SPREJEMA NAPRAVE V SERVIS

DATUM POPRAVILA

SEZNAM SERVISNIH MEST

VIVAX

SLO

• LED TV; BELA TEHNIKA; MALI GOSPODINJSKI APARATI

(vključno z mikrovalovnimi pečicami, grelci in radiatorji)

NTT d.o.o.

Štrbenkova 4, 3320 VELENJE

Tel. [phone]; E-mail: [e-mail]

Web: http://www.ntt.si/

SerVic d.o.o.

Trpinčeva ulica 37A, 1000 LJUBLJANA

Tel. [phone]; E-mail: [e-mail]

Web: http://www.servic.si

• PAMETNE NAPRAVE, SMART TELEFONI, TABLICE

NTT d.o.o.

Štrbenkova 4, 3320 VELENJE

Tel. [phone]; E-pošta: [e-mail]; Splet: http://www.ntt.si/
