NAVODILA ZA UPORABO GHB6400S VOX

SI Samostoječ štedilnik/Uporabniški priročnik

1. Ploča za kuvanje
2. Kontrolna tabla
3. Ručka rerne
4. Vrata rerne
5. Prilagodljive nogare

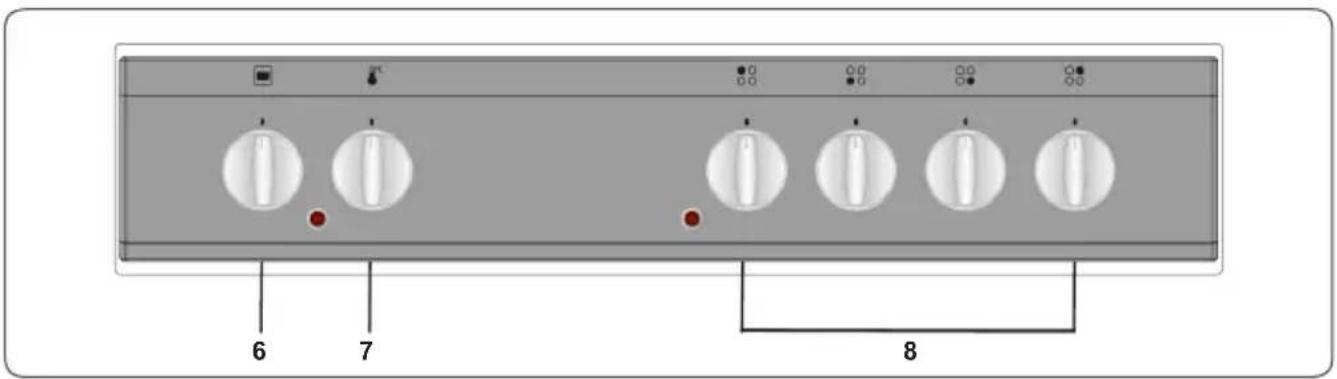

Kontrolna tabla

6 7 8

1. Kontrolni prekidač za funkcije šporeta
2. Termostatski prekidač rerne
3. Kontrolni prekidač za ringle

4. KORIŠĆENJE PROIZVODA

4.1 UPOTREBA PLINSKIH RINGLI

Paljenje ringli

Simbol za položaj iznad svakog kontrolnog dugmeta pokazuje koju ringlu kontroliše koje dugme.

Ručno paljenje plinskih ringli

Okruglo dno šerpe Šerpa malog prečnika Neravno dno šerpe

4.2 KONTROLE RERNE

Prekidač za funkcije rerne

Okrenite prekidač na odgovarajući simbol željene funkcije za kuvanje. Za detalje različitih funkcija vidite „Funkcije rerne“.

Termostatski prekidač rerne

Odlaganje vašeg starog stroja

Ovaj znak na proizvodu ili njegovom pakiranju označava da se ovaj proizvod ne smije tretirati kao kućanski otpad. Umjesto toga, treba se predati na odgovarajući otpad za reciklažu električne i elektroničke opreme. Osiguranjem pravilnog odlaganja ovog proizvoda, pomoći ćete u prevenciji mogućih negativnih posljedica za okoliš i ljudsko zdravlje, koje bi prouzročilo neodgovarajuće odlaganje ovog proizvoda. Za detaljnije informacije o reciklaži ovog proizvoda, javite se Vašim lokalnim vlastima, službi za odvoz smeća ili trgovini gdje ste kupili ovaj proizvod.

2. INSTALACIJA I PRIPREMA ZA UPORABU

UPOZORENJE : Ovaj uređaj mora biti instaliran od ovlaštenog servisera ili kvalificiranog tehničara, sukladno uputama u ovom vodiču i u skladu s tekućim lokalnim regulativama.

• Nepravilna instalacija može prouzročiti štetu i oštećenja za koje proizvođač ne prihvaća odgovornost i jamstvo neće biti valjano.
• Prije instalacije, osigurajte se da su uvjeti lokalnog snabdijevanja (strujni napon i frekvencija i/ili priroda plina i tlak plina) i postavke uređaja kompatibilni. Uvjeti za podešavanje ovog uređaja su navedeni na oznaci.
• Vrijedeći zakoni, uredbe, direktive i standardi u zemlji uporabe se moraju poštivati (sigurnosni pravilnici, odgovarajuća reciklaža u skladu s pravilnicima, itd.)
• Ako proizvod sadrži uklonjive vodilice za police (žičani stalci) i korisnički priručnik uključuje recepte kao jogurt, žičane stalke trebate ukloniti da bi pećnica radila u definiranom načinu kuhanja. Informacija o uklanjanju žičane police uključena je u odjeljku ČIŠĆENJE I ODRŽAVANJE.

2.1 UPUTE ZA INSTALATERA

Matični ključ Adapter

Ta uporabniški priročnik vsebuje pomembne varnostne informacije in navodila glede delovanja in vzdrževanja naprave.

Pred uporabo naprave si vzemite čas in preberite ta uporabniški priročnik ter ga shranite za kasnejšo uporabo.

Ikona Tip Pomen
	OPOZORILO Resna poškodba ali smrtna nevarnost
	NEVARNOST ELEKTRIČNEGA UDARA	Tveganje za nevarno napetost
	POŽAR Opozorilo; nevarnost požara/vnetljivi materiali
	SVARILO Tveganje za poškodbo ali poškodbo lastnine
	POMEMBNO/OPOMBA Pravilno upravljanje sistema

VSEBINA

1.VARNOSTNA NAVODILA....4
1.1 Splošna varnostna opozorila 4
1.2 Namestitvena opozorila....7
1.3 Med uporabo 8
1.4 Med čiščenjem in vzdrževanjem.... 10
2. NAMESTITEV IN PRIPRAVA ZA UPORABO 12
2.1 Navodila za monterja.... 12
ŠTEDILNIK....12
2.2 Namestitev štedilnika.... 13
2.3 Plinski priključek 13
2.4 Zamenjava plina (če je na voljo).... 14
2.5 Električna povezava in varnost (če je na voljo) 15
2.6 Komplet proti nagibanju.... 16
2.7 Nastavljanje nogic 16
3.LASTNOSTI IZDELKA....18
4.UPORABA IZDELKA 19
4.1 Uporaba plinskih gorilnikov.... 19
4.2 Tabela kuhanja 21
4.3 Dodatki 22
5.ČIŠČENJE IN VZDRŽEVANJE 22
5.1 Čiščenje....22
5.2 Vzdrževanje.... 24
5.3 Vzdrževanje....25
6.ODPRAVLJANJE TEŽAV IN PREVOZ 26
6.1 Odpravljanje težav....26
6.2 Prevoz 27
7.TEHNIČNE SPECIFIKACIJE....28
7.1 Tabela injektorjev 28
7.2 Energijska podatkovna kartica.... 29

1. VARNOSTNA NAVODILA

• Pred uporabo naprave natančno preberite vsa navodila in jih shranite na priročnem mestu, će jih boste potrebovali.
• Ta priročnik je bil pripravljen za več kot en model, zato vaša naprava morda nima nekaterih lastnosti, opisanih v priročniku. Zato je posebej pomembno, da ste pri branju tega priročnika še posebej pozorni na slike.

1.1 SPLOŠNA VARNOSTNA OPOZORILA

- To napravo lahko uporabljajo otroci, stari 8 let ali več in osebe, ki imajo zmanjšane telesne, čutne ali umske zmožnosti ali so brez izkušenj in znanja, će so pod nadzorom ali so prejele navodila za varno uporabo naprave in razumejo vpletena tveganja. Otroci se z napravo ne smejo igrati. Otroci ne smejo opravljati čiščenja ali vzdrževanja naprave brez nadzora.

OPOZORILO: Naprava in njeni dostopni deli postanejo vroči med uporabo. Pazite, da se ne dotaknete grelnih elementov. Otroci, mlajši od 8 let, se ne smejo približevati napravi brez nadzora.

⚠️ OPOZORILO: Nenadzorovano kuhanje na kuhalni plošči z maščobo ali oljem je lahko nevarno in lahko povzroči požar. Požara NIKOLI ne poskušajte pogasiti z vodo, ampak napravo izklopite in ogenj pokrijte s pokrovom ali požarno odejo.

⚠️ POZOR: Postopek kuhanja morate nadzorovati. Kratkotrajen postopek kuhanja morate neprekinjeno nadzorovati.

⚠️ OPOZORILO: Nevarnost požara: Na kuhalnih površinah ne shranjujte stvari.

⚠️ OPOZORILO: Če je površina razpokana, izklopite napravo, da ne pride do električnega udara.

• Pri modelih, ki imajo pokrov grelne plošče, pred uporabo očistite vsa razlitja in počakajte, da se štedilnik ohladi, šele nato zaprite pokrov.
• Naprave ne upravljajte z zunanjim časovnikom ali ločenim sistemom za daljinski nadzor.

OPOZORILO: Da bi preprečili prevračanje naprave, morate namestiti stabilizacijske okvirje. (Za podrobnejše informacije preberite navodila za komplet proti prevračanju.)

• Med uporabo se bo naprava segrela. Pazite, da se ne dotaknete grelnih elementov znotraj pečice.
• Po zelo kratkem času uporabe ročaji postanejo vroči.
• Za čiščenje površin pečice ne uporabljajte abrazivnih čistil, saj lahko opraskajo površino, kar lahko povzroči razbitje steklenih vrat ali poškodbo površin.
• Za čiščenje naprave ne uporabljajte parnih čistilnikov.

⚠️ OPOZORILO: Da se izognete možnosti električnega udara, pred zamenjavo luči poskrbite, da je naprava izklopljena.

⚠️ POZOR: Med kuhanjem ali pečenjem so lahko dostopni deli vroči. Kadar je naprava v uporabi, poskrbite, da se ji otroci ne približujejo.

- Vaša naprava je proizvedena v skladu z ustreznimi lokalnimi in mednarodnimi standardi in predpisi.

• Vzdrževanje in popravila smejo izvajati le pooblaščeni serviserji. Namestitev in popravila, ki jih izvede nepooblaščeni serviser, so lahko nevarna. Kakršno koli spreminjanje specifikacij naprave je lahko nevarno. Neprimerna varovala grelne plošče lahko povzročijo nesreče.
• Pred priključitvijo naprave preverite, da so lokalni pogoji distribucije (narava plina in plinskega tlaka ali električne napetosti in frekvence) in specifikacije naprave združljivi. Specifikacije za to napravo so navedene na etiketi.

⚠️ POZOR: Ta naprava je zasnovana samo za peko hrane in je namenjena le za notranjo uporabo v gospodinjstvu. Ne sme se uporabljati za druge namene, kot je npr. negospodinjska uporaba, v poslovnem okolju ali za ogrevanje prostorov.

- Naprave po poskušajte dvigniti ali premakniti z vlečenjem ročajev na vratih pečice.

- Ta naprava ni priključena na napravo za prezračevanje. Nameščena in priključena mora biti v skladu z veljavnimi predpisi za namestitev. Posebej pozorni bodite na ustrezne zahteve glede prezračevanja.

- Če se gorilnik ne prižge po 15 sekundah, prekinite z uporabo naprave in odprite vrata predala. Pred ponovnim poskusom vžiga gorilnika počakajte vsaj 1 minuto.

- Ta navodila veljajo le, če se na napravi pojavi pravilen simbol države. Če se simbol ne pojavi na napravi, glejte tehnična navodila, ki opisujejo, kako morate nastaviti napravo, da se bo ujemala s pogoji uporabe v državi.

- Sprejeti so bili vsi mogoči ukrepi za zagotavljanje vaše varnosti. Ker se lahko steklo zlomi, bodite

previdni pri čiščenju, da stekla ne opraskate.

Poskrbite, da s pripomočki ne boste udarjali ali trkali po steklu.

• Pazite, da med namestitvijo napajalni kabel ni zagozden. Če je napajalni kabel poškodovan, ga mora zamenjati proizvajalec, serviser ali podobna usposobljena oseba, da bi se izognili tveganjem.
• Medtem ko so vrata pečice odprta, otroci ne smejo plezati po vratih ali sedeti na njih.
• Če ima vaša naprava kuhalno ploščo iz stekla ali steklene keramike:

⚠️ POZOR: »V primeru počenega stekla kuhalne plošče«:

- nemudoma izklopite vse gorilnike in vse električne grelne elemente ter napravo izolirajte iz napajanja, - ne dotikajte se površine naprave, - naprave ne uporabljajte.

- Poskrbite, da se otroci in domače živali ne bodo zadrževali v bližini naprave.

• Naprave ne uporabljajte, preden ni dokončno nameščena.
• Napravo mora namestiti pooblaščen tehnik. Proizvajalec ni odgovoren za škodo, ki bi jo lahko povzročila nepravilna postavitev in namestitev, ki jo opravijo nepooblaščene osebe.
• Ko je naprava razpakirana, preverite, da se med prevozom ni poškodovala. V primeru okvare naprave ne uporabljajte in se nemudoma obrnite na pooblaščeni servis. Ker so materiali embalaže (najlon, spenjači, stiropor itd.) lahko nevarni za otroke, jih nemudoma zberite in odstranite.
• Napravo zaščitite pred atmosferskimi vplivi. Ne

izpostavljajte je soncu, dežju, snegu, prahu ali preveliki vlagi.

• Materiali, ki obdajajo napravo (npr. kuhinjske omarice) morajo biti sposobni vzdržati temperaturo najmanj 100 °C.
• Da se izognete pregrevanju, naprave ne smete namestiti za dekorativna vrata.

1.3 MED UPORABO

- Pri prvi uporabi pečice lahko opazite rahel vonj. To je popolnoma normalno in je posledica izolacijskih materialov na grelnih elementih. Predlagamo, da pred prvo uporabo pečico pustite prazno in jo za 45 minut nastavite na najvišjo temperaturo. Poskrbite, da bo okolje, v katerem je nameščen izdelek, dobro prezračeno.

- Po končanem pečenju vrata pečice previdno odprite. Vroča para iz pečice lahko povzroči opekline.

- Med delovanjem v napravo ali v bližino naprave ne dajajte vnetljivih ali gorljivih materialov.

- Med delovanjem naprave ne razpršujte aerosolov v njeni bližini.

- Za odstranjevanje hrane iz pečice uporabljajte rokavice za pečico.

- Pečice v nobenem primeru ne obložite z aluminijasto folijo, saj lahko pride do pregrevanja.

- Med kuhanjem ne postavljajte posode ali pekačev neposredno na dno pečice. Podstavek se zelo segreje in na izdelku lahko pride do poškodb.

⚠️ Štedilnika ne pustite nenadzorovanega, medtem ko kuhate s trdo ali tekočo maščobo. Pri močnem segrevanju se lahko vnamejo. Nikoli ne vlivajte vode na ogenj, ki ga povzroči olje. Namesto tega izklopite

štedilnik in ponev pokrijte s pokrovom ali požarno odejo.

• Ponve vedno položite na sredino kuhalne plošče, ročaje pa obrnite na varno mesto, da jih ni mogoče prevrniti.
• Če izdelka dlje časa ne boste uporabljali, izklopite glavno krmilno stikalo. Kadar plinske naprave niso v uporabi, izklopite plinski ventil.
• Pazite, da so krmilni gumbi naprave vedno v položaju »0« (ustavljeno), ko naprave ne uporabljate.
• Pladenj nagnite, ko ga potegnete ven. Ko hrano jemljete iz pečice, pazite, da je ne razlijete ali da vam ne pade.

⚠️ POZOR: Uporaba plinske naprave za kuhanje povzroči proizvodnjo toplote, vlage in produktov zgorevanja v prostoru, v katerem je naprava nameščena. Prepričajte se, da je kuhinja dobro prezračevana, še posebej med delovanjem naprave, naj bodo naravne odprite za zračenje odprte ali pa namestite prezračevalno napravo (mehanska napa).

• Dolgotrajna intenzivna uporaba naprave bo morda zahtevala dodatno prezračevanje, na primer odpiranje oken ali bolj učinkovito prezračevanje, na primer povečanje stopnje mehanskega prezračevanja, kjer je prisotno.
• Med uporabo gorilnika žara naj bodo vrata pečice odprta in vedno uporabljajte ščit za žar, ki je priložen izdelku. Nikoli ne uporabljajte gorilnika žara z zaprtimi vrati pečice.

⚠️ POZOR: Stekleni pokrovi se lahko razbijejo pri segrevanju. Ugasnite vse gorilnike in počakajte, da se površina kuhalne plošče ohladi, šele nato zaprite

• Ko so vrata pečice odprta, nanje ničesar ne postavljajte. To lahko povzroči neravnovesje pečice ali poškoduje vrata.
• V predal ne polagajte težkih ali vnetljivi stvari (npr. najlona, plastičnih vrečk, papirja, krp itd.). To vključuje kuhinjsko posodo s plastičnimi dodatki (npr. ročaji).

⚠️ POZOR: Notranja površina predala za shranjevanje lahko postane vroča, kadar je naprava v uporabi. Ne dotikajte se notranje površine.

- Brisač, krp ali oblačil ne obešajte na napravo ali njene ročaje.

1.4 MED ČIŠČENJEM IN VZDRŽEVANJEM

• Pred izvajanjem kakršnega koli čiščenja ali vzdrževanja poskrbite, da bo naprava izklopljena iz omrežja.
• Ne odstranite krmilnih gumbov, da bi očistili nadzorno ploščo.
• Da bi ohranili učinkovitost in varnost naprave, vam priporočamo, da vedno uporabljate originalne rezervne dele in da pokličete naše pooblaščene serviserje, kadar je to potrebno.

Izjava o skladnosti CE

CE Zagotavljamo, da so naši izdelki skladni z ustreznimi evropskimi direktivami, sklepi in predpisi ter zahtevami, ki so navedene v referenčnih standardih.

Ta naprava je bila zasnovana za uporabo pri kuhanju doma. Vsaka druga uporaba (kot je ogrevanje prostora) je neprimerna in nevarna.

Navodila za uporabo se nanašajo na več modelov. Opazite lahko razlike med temi navodili in svojim modelom.

Odlaganje stare naprave

Ta simbol na izdelku ali embalaži označuje, da z izdelkom ne smete ravnati kot z običajnimi gospodinjskimi odpadki. Predati ga morate na ustrezno zbiralni mesto za recikliranje električne in elektronske opreme. S pravilnim odlaganjem tega izdelka boste pomagali preprečiti morebitne negativne posledice na okolje in zdravje ljudi, do česar lahko pride v primeru neustreznega odstranjevanja tega izdelka. Za bolj podrobne informacije o recikliranju tega izdelka se obrnite na lokalni mestni urad, službo za odlaganje gospodinjskih odpadkov ali trgovca, pri katerem ste izdelek kupili.

2. NAMESTITEV IN PRIPRAVA ZA UPORABO

OPOZORILO: To napravo mora namestiti pooblaščeni serviser ali usposobljen tehnik v skladu z navodili v tem priročniku in v skladu z veljavnimi lokalnimi predpisi.

• Nepravilna namestitev lahko povzroči škodo in poškodbo, za katero proizvajalec ne prevzema nobene odgovornosti, garancija pa ne velja.
• Pred namestitvijo preverite, da so lokalni pogoji distribucije (električna napetost in frekvenca in/ali narava plina in tlak plina) in nastavitve naprave združljivi. Pogoji nastavitve za to napravo so navedeni na etiketi.
• Upoštevati je treba zakone, odloke, direktive in standarde, ki veljajo v državi uporabe (varnostni predpisi, ustrezno recikliranje v skladu s predpisi itd.).
• Če izdelek vsebuje odstranljiva vodila za police (rešetke) in uporabniški priročnik vključuje recepte, kot je jogurt, je treba rešetke odstraniti in pečica mora delovati v določenem načinu kuhanja. Informacije o odstranitvi žične police so vključene v razdelek ČIŠČENJE IN VZDRŽEVANJE.

2.1 NAVODILA ZA MONTERJA

Zahteve glede prezračevanja

• V prostorih z manj kot 5 m 3 je potrebno trajno prezračevanje 100 cm 2 prostega območja.
• V prostorih med 5 m ^3 in 10 m ^3 je potrebno trajno prezračevanje 50 cm ^2 prostega območja, razen će ima prostor vrata, ki se odpirajo neposredno v zunanjost, potem trajno prezračevanje ni potrebno.
• V prostorih, ki so večji od 10 m ^3 , trajno prezračevanje ni potrebno.

Pomembno: Ne glede na velikost prostora, morajo imeti vsi prostori, v katerih je nameščena naprava, neposredni dostop do zunanjega zraka preko okna na odpiranje ali podobno.

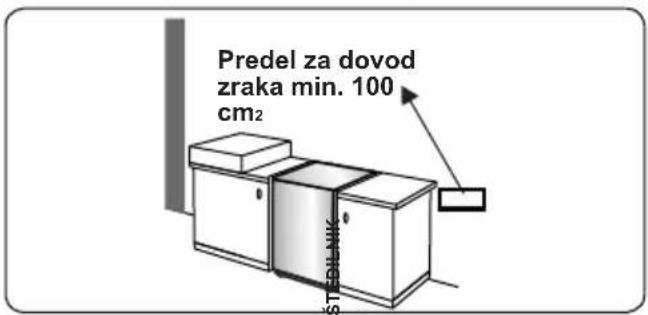

Odstranjevanje zgorelih plinov iz prostora

Plinske naprave odstranjujejo plinske odpadke v zunanji zrak neposredno ali skozi napo. Če nape ni mogoče namestiti,

namestite ventilator na okno ali steno, ki ima dostop do svežega zraka. Ventilator mora biti dovolj zmogljiv, da zamenja zrak v kuhinji vsaj 4–5.krat na uro.

Predel za dovod zraka min. 100 cm₂ STEDILNIK

Predel za dovod zraka min. 100 cm₂

Dimna cev kuhinjske nape Predel za dovod zraka min. 100 cm² STEDILNIK

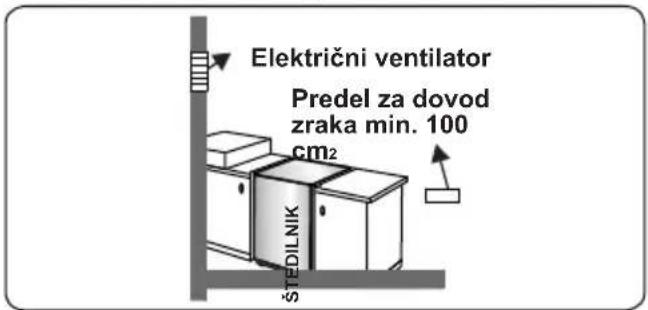

Električni ventilator Predel za dovod zraka min. 100 cm2 STEDILNIK

Splošna navodila

• Odstranite embalažni material z naprave in dodatkov ter preverite, da naprava ni poškodovana. Če sumite, da obstaja kakršna koli poškodba, naprave ne uporabljajte in se nemudoma obrnite na pooblaščenega serviserja ali usposobljenega tehnika.

• Poskrbite, da v neposredni bližini naprave ni vnetljivih ali gorljivih materialov kot so zavese, olja, krpe, itd., ki hitro zagorijo.

• Delovna površina in pohištvo, ki obkroža napravo mora biti izdelano iz materialov, ki so odporni na temperature nad 100 °C.

• Naprave ne nameščajte neposredno nad pomivalni stroj, hladilnik, zamrzovalnik, pralni stroj ali sušilni stroj.
• Napravo lahko postavite v bližino drugega pohištva pod pogojem, da na območju, kjer je naprava nameščena, višina pohištva ne presega višine delovne površine.

2.2 NAMESTITEV ŠTEDILNIKA

- Če je kuhinjsko pohištvo višje od kuhalne površine, mora biti pohištvo vsaj 10 cm odmaknjeno od stranic

naprave, da je omogočen pretok zraka.

• Okoli naprave mora biti vsaj 2 cm prostora za pretok zraka.
• Če je nad napravo nameščena napa ali kuhinjska omarica, mora biti med površino štedilnika in kuhinjsko omarico/napo spodaj prikazana varnostna razdalja.

A (mm) Omarica 420
B (mm) Napa 650/700
C (mm) 20
D (mm) Širina izdelka
E (mm) 100

A B C D C E

2.3 PLINSKI PRIKLJUČEK

Montaža oskrbe s plinom in preverjanje uhajanja

Napravo priključite v skladu z ustreznimi lokalnimi in mednarodnimi standardi in predpisi. Najprej preverite, katere vrste plin je nameščen na štedilniku. Ta podatek je naveden na nalepki na hrbtni strani štedilnika. Informacije, povezane z ustreznimi vrstami plina in ustreznimi injektorji plina, najdete v tabeli tehničnih podatkov. Preverite, ali se tlak dovodnega plina ujema z vrednostmi v tabeli tehničnih podatkov, da boste zagotovili kar najbolj učinkovito uporabo in zagotovili minimalno porabo plina. Če je tlak uporabljenega plina

drugačen od navedenih vrednosti ali ni stabilen na vašem območju, boste morda morali namestiti razpoložljivi regulator tlaka na dovod plina. Za te nastavitve se obrnite na pooblaščen servisni center.

Točke, ki jih je treba preveriti med montažo upogljive cevi:

• Če je plinska povezava narejena z upogljivo cevjo, ki je pritrjena na dovod plina kuhalne plošče, mora biti pritrjena tudi za vrat cevi.
• Napravo povežite s kratko in vzdržljivo cevjo, ki je čim bližje viru plina.

• Največja dovoljena dolžina cevi je 1,5 m.

• Naprava mora biti priključena v skladu z veljavnimi lokalnimi standardi za področje plina.

• Cev ne sme biti prisotna na območjih, kjer se lahko segreje do temperatur, višjih od 90 °C.
• Cev ne sme biti počena, strgana, upognjena ali zložena.
• Cev naj ne bo speljana prek ostrih kotov in predmetov, ki se lahko premaknejo.
• Preden sestavite priključek, se prepričajte, da cev ni poškodovana. Za preverjanje uporabite milnico ali tekočine za preverjanje puščanja. Uhajanja plina ne preverjajte z odprtim ognjem.
• Noben kovinski del, ki se uporablja pri priključitvi plina, ne sme biti zarjavel. Preverite rok uporabe vseh komponent, ki se uporabljajo za priključitev.

Točke, ki jih je treba preveriti med montažo fiksne plinske povezave

Metode, ki se uporabljajo za montažo fiksne plinske povezave (plinska povezava z navoji, npr. matica), se med državami razlikujejo. Najpogostejši deli za vašo državo so že dobavljeni skupaj z napravo. Drugi zahtevani deli se lahko dobavijo kot rezervni deli.

Med priključitvijo vedno držite matico na plinski cevi fiksno, medtem ko vrtite nasprotni del. Za varno priključitev uporabite ključe ustrezne velikosti. Za površine med različnimi komponentami vedno uporabite tesnila, priložena v kompletu za zamenjavo plina.

Tesnila, ki se uporabljajo med povezavo, morajo biti odobrena za uporabo v plinski povezavi. Za plinske povezave ne uporabljajte vodovodnih tesnil.

Ne pozabite, da je ta naprava pripravljena na povezavo z dovodom plina v državi, kjer je bila proizvedena. Glavna ciljna država je označena na zadnjem pokrovu naprave. Če jo morate uporabiti v drugi državi, lahko zahtevate katerega koli od priključkov na sliki spodaj. V takšnem primeru se obrnite na lokalne organe, ki vam bodo predstavili pravilen plinski priključek.

Plinska cev Tesnilo Pritrdilni element cevi Plinska cev z yratom

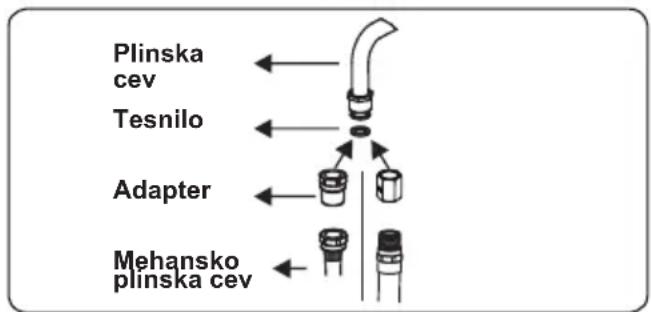

Plinska cev Tesnilo Adapter Mehansko plinska cev

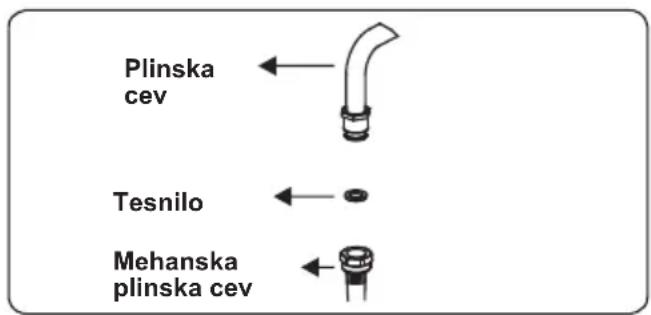

Plinska cev Tesnilo Mehanska plinska cev

Plinska cev Mehanska plinska cev

V skladu z veljavno varnostno zakonodajo mora štedilnik namestiti in vzdrževati ustrezno usposobljen tehnik z znanjem s področja plina.

OPOZORILO: Uhajanja plina ne preverjajte z odprtim ognjem.

2.4 ZAMENJAVA PLINA (ČE JE NA VOLJO)

Vaša naprava je zasnovana za delovanje s plinom LPG/NG. Plinski gorilniki se lahko prilagodijo na druge vrste plina, tako da se zamenjajo ustrezni injektorji in prilagodi minimalna dolžina plamena, ki je primerna za plin v uporabi. V ta namen je treba izvesti naslednje korake:

Zamenjava injektorjev Gorilniki kuhalnih plošč

• Prekinite glavni dovod plina in napravo odklopite iz omrežnega električnega napajanja.
• Odstranite kapice gorilnika in adapterje.
• Injektorje odvijte s 7-mm ključem.
• Injektor zamenjajte z injektorjem v kompletu za zamenjavo plina, ki ima pravilen premer za vrsto plina, ki bo uporabljena, v skladu s tabelo plinskega injektorja.

Kapica gorilnika Adapter Čaša

Ključ Adapter

Nastavitev položaja najmanjšega plamena:

Najprej se prepričajte, da je naprava izklopljena iz omrežnega električnega napajanja in da je dovod plina odprt. Najnižji položaj plamena se prilagodi z ravnim vijakom na ventilu. Za ventile z napravo za zaznavanje ugašanja plamena se vijak nahaja na strani ventskega vretena, kot je prikazano na slikah. Za ventile brez naprave za zaznavanje ugašanja plamena se vijak nahaja na notranji strani ventskega vretena, kot je prikazano na sliki. Da bo nastavljanje položaja plamena enostavnejše, vam priporočamo, da med spreminjanjem odstranite kontrolno ploščo (in mikro stikalo, će ga vaš model ima). Obvodni vijak mora biti razrahljan za pretvorbo iz LPG na NG. Za pretvorbo iz NG na LPG je treba pritrditi obvodni vijak.

Ventil z napravo za zaznavanje ugašanja plamena Obvodni vijak

Ventil z napravo za zaznavanje ugašanja plamen Vijak (znotraj luknje)

Določanje položaja najmanjšega plamena:

Za določitev najnižjega položaja prižgite gorilnike in jih pustite v najnižjem položaju. Odstranite gumbe, saj so vijaki dostopni le, ko so gumbi odstranjeni. S pomočjo majhnega izvijača, privijte ali odvijte obvodni vijak za okoli 90 stopinj. Ko ima plamen dolžino najmanj 4 mm, je plin dobro porazdeljen. Pazite, da plamen ne ugasne, ko prehaja iz najvišjega v najnižji položaj. Ustvarite umetni veter z rokami proti plamenu, da vidite, ali so plameni stabilni.

Zamenjava plinskega dovoda

Pri nekaterih državah se lahko dovodna odprtina za plin razlikuje za pline NG/LPG. V tem primeru odstranite trenutne dele povezave in matice (če so uporabljene) in ustrezno priključite novo dovodno odprtino za plin. V vsakem primeru morajo biti vsi deli, ki se uporabljajo v plinski povezavi, odobreni s strani lokalnih in/ali mednarodnih organov. Za vse plinske povezave glejte odstavek »Montaža oskrbe s plinom in preverjanje uhajanja«, ki je že razložena zgoraj.

2.5 ELEKTRIČNA POVEZAVA IN VARNOST (ČE JE NA VOLJO)

OPOZORILO: Električno povezavo te naprave mora izvesti pooblaščeni serviser ali usposobljen električar v skladu z navodili v tem priročniku in v skladu z veljavnimi lokalnimi predpisi.

OPOZORILO: NAPRAVA MORA BITI OZEMLJENA.

- Preden napravo priključite na električno napajanje, preverite skladnost nazivne napetosti naprave (odtisnjene na identifikacijski ploščici naprave) z razpoložljivo omrežno napetostjo, omrežno električno ožičenje pa mora biti sposobno obvladati nazivno moč naprave (prav tako navedeno na identifikacijski ploščici).

• Med nameščanjem uporabite samo izolirane kable. Nepravilna priključitev

lahko poškoduje napravo. Če je omrežni kabel poškodovan in ga je treba zamenjati, mora to opraviti usposobljeno osebje.

• Ne uporabljajte adapterjev, več vtičnic in/ali podaljškov.
• Napajalni kabel ne sme biti v bližini vročih delov naprave in ga ne smete upogibati ali stiskati. Drugače se lahko kabel poškoduje in povzroči kratek stik.
• Če naprava z omrežjem ni povezana s pomočjo vtiča, uporabite prekinjevalec stikala za vse pole (z vsaj 3 mm kontaktnega prostora), da boste izpolnjevali varnostne predpise.
• Naprava je zasnovana za napajanje 220–240 V. Če je vaše napajanje drugačno, se obrnite na pooblaščeno servisno osebje ali usposobljenega električarja.
• Napajalni kabel (H05VV-F) mora biti za priključitev na napravo dovolj dolg.
• Stikalo, opremljeno z varovalko, mora biti enostavno dosegljivo, ko je naprava nameščena.
• Prepričajte se, da so vsi priključki dovolj pritrjeni.
• Napajalni kabel pritrdite v kabelsko sponko in zaprite pokrov.

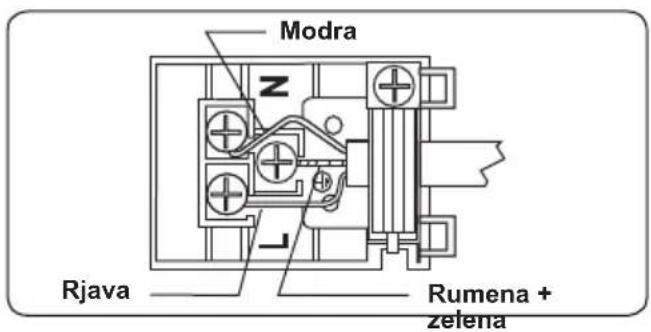

• Priključek priključne omarice se nahaja na priključni omarici.

Modra Rjava Rumena + zelena

2.6 KOMPLET PROTI NAGIBANJU

Okvir proti nagibanju (x 1) (nameščen bo na steno)

Vrečka z dokumenti vključuje komplet proti nagibanju. Ohlapno pritrdite okvir proti nagibanju (1) na steno s pomočjo vijaka (2) in stenskega vtiča (3), pri čemer upoštevajte izmere, navedene na spodnji sliki in v tabeli. Nastavite višino nosilca proti nagibanju, da bo poravnan z režo na štedilniku, ter privijte vijak. Napravo potisnite proti steni, pri čemer se prepričajte, da je okvir proti nagibanju vstavljen v režo na hrbtni strani naprave.

A Stena Okvir proti nagibanju B

Dimenzije izdelka (širina X globina X višina) (cm)	A (mm)	B (mm)
60 x 60 x 90 (dvojna pečica) 297,5 52
50 x 60 x 90 (dvojna pečica) 247,5 52
90 x 60 x 85 430 107
60 x 60 x 90 309,5 112
60 x 60 x 85 309,5 64
50 x 60 x 90 247,5 112
50 x 60 x 85 247,5 64
50 x 50 x 90 247,5 112
50 x 50 x 85 247,5 64

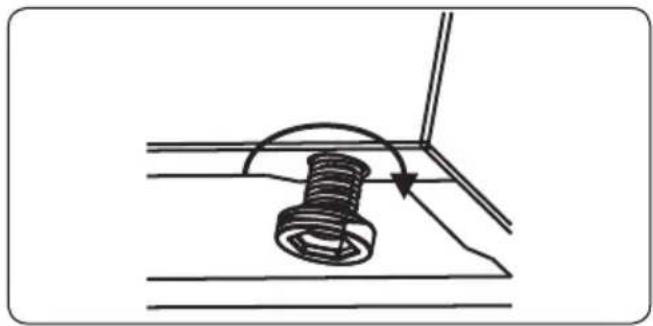

2.7 NASTAVLJANJE NOGIC

Vaš izdelek stoji na štirih prilagodljivih nogicah. Za varno delovanje je pomembno, da je naprava pravilno uravnotežena. Pred

kuhanjem se prepričajte, da je naprava uravnotežena. Če želite povečati višino naprave, nogice obrnite v nasprotni smeri urinega kazalca. Če želite zmanjšati višino naprave, nogice obrnite v smeri urinega kazalca.

S pomočjo nastavljanja nogic je mogoče višino naprave zvišati za do 30 mm. Naprava je težka, zato priporočamo, da jo dvigneta vsaj dve osebi. Naprave nikoli ne vlecite.

Pomembno: Specifikacije za izdelek se razlikujejo in videz vaše naprave se lahko razlikuje od naprave, prikazane na slikah v nadaljevanju.

Seznam delov:

1 2 3 4 5

1. Kuhalna površina
2. Nadzorna plošča
3. Ročaj na vratih pečice
4. Vrata pečice
5. Prilagodljive nogice

Nadzorna plošča

6 7 8

1. Kontrolni gumb za funkcijo pečice
2. Termostatski gumb pečice
3. Kontrolni gumb kuhalne plošče

4. UPORABA IZDELKA

4.1 UPORABA PLINSKIH GORILNIKOV

Vžig gorilnikov

Simbol položaja nad posameznim krmilnim gumbom nakazuje gorilnik, ki ga z gumbom upravljate.

Ročni vžig plinskih gorilnikov

Če vaša naprava ni opremljena z nobenim sistemom za pomoč pri vžigu ali v primeru napake na električnem omrežju, upoštevajte postopke v nadaljevanju.

Za gorilnike kuhalnih plošč: Pritisnite gumb gorilnika, ki ga želite prižgati in ga pridržite, medtem ko ga vrtite v nasprotni smeri urinega kazalca, dokler gumb ni v položaju »maksimalno«. Gumb še naprej pritiskajte in pridržite prižgano vžigalico, koničasto svečo ali drug pripomoček za pomoč pri vžiganju ob zgornjem robu gorilnika. Vir vžiga premaknite takoj, ko zagledate stabilni plamen.

Električni vžig z gumbom za krmiljenje

Pritisnite gumb gorilnika, ki ga želite vžgati, in ga pridržite, medtem ko ga vrtite v nasprotni smeri urinega kazalca, dokler gumb ni v položaju 90 stopinj. Mikrostikalo pod gumbom bo ustvarjalo iskre prek vtiča za iskre, dokler boste gumb držali pritisnjen. Gumb pritiskajte, dokler na gorilniku ne vidite stabilnega plamena.

Varovalna naprava za zaustavitev plina Gorilniki kuhalne plošče

Kuhalne plošče, opremljene z varovalno napravo za zaustavitev plina zagotavljajo varnost, će plamen nehote ugasne. Zaradi tega med vžigom držite gumb pritisnjen, dokler ne vidite, da je plamen stabilen.

Zadržite gumb za pribl. 10 do 15 sekund po vklopu gorilnika. Če ga izpustite prej, plamen ugasne.

Če pride do tega, bo naprava blokirala plinske vode gorilnika, zato se ne bo nabiral nezgoreli plin. Počakajte 90 sekund pred ponovnim vžigom ugasnjenega plinskega gorilnika. Krmilniki kuhalne plošče

Gorilnik kuhalne plošče

Gumb ima tri položaje: izklopljen (0), najvišji (simbol velikega plamena) in najnižji (simbol malega plamena). Gorilnik prižgite v najvišjem položaju, nato lahko prilagodite dolžino plamena med najvišjim in najnižjim položajem. Gorilnikov ne uporabljajte, ko je gumb med najvišjim in izklopljenim

položajem.

Položaj OFF (izklopljeno) Položaj MAX. (najvišji) Položaj MIN. (najnižji) MODULATE

Po vžigu vizualno preverite plamene. Če vidite rumeno konico, dvignjen ali nestabilen plamen, izklopite pretok plina in preverite namestitev kapic in kron gorilnika, ko se ohladijo. Prepričajte se, da v kapicah gorilnika ni tekočine. Če plamen gorilnika nenamerno ugasne, izklopite gorilnik, prezračite kuhinjo in pred ponovnim vžigom počakajte vsaj 90 sekund.

Kapica Krona Vžigalna svečka Čaša gorilnika

Če želite izklopiti gorilnike kuhalne plošče, gumb gorilnika kuhalne plošče obrnite v smeri urinega kazalca v položaj »0« oziroma v položaj, v katerem je oznaka na gumbu gorilnika kuhalne plošče usmerjena navzgor.

Vaša kuhalna plošča ima gorilnike z različnimi premeri. Ugotovili boste, da je najbolj ekonomičen način uporabe plina izbira plinskega gorilnika ustrezne velikosti za velikost kuhalne posode in zmanjšanje plamena na minimum, ko enkrat dosežete vrelišče. Priporočamo vam, da ponev za kuhanje vedno pokrijete in se tako izognete izgubi toplote.

Če želite doseči najboljšo učinkovitost glavnih gorilnikov, vam priporočamo, da uporabite lonce z ravnim dnom in

naslednjimi premeri. Uporaba manjših loncev od minimalnih dimenzij, ki so navedene spodaj, povzroči izgubo energije.

Hitri/vok gorilnik 22-26 cm
Srednje hitri gorilnik 14-22 cm
Dodatni gorilnik 12-18 cm

Pazite, da konice plamenov ne segajo preko oboda posode, saj lahko to poškoduje plastične dodatke, kot so ročaji.

Ko gorilnikov ne boste uporabljali dlje časa, vedno ugasnite glavni krmilni ventil za plin.

OPOZORILO:

• Uporabljajte le ponve z ravnim in debelim dnom.
• Preden ponev postavite na gorilnik, se prepričajte, da je dno suho.
• Med delovanjem naprave je lahko temperatura dostopnih delov visoka. Zato je pomembno, da se otroci in živali ne približujejo gorilnikom med in takoj po kuhanju.
• Po uporabi ostane kuhalna plošča zelo vroča še dolgo časa. Ne dotikajte se je in nanjo ne postavljajte nobenih predmetov.
• Na kuhalno ploščo nikoli ne polagajte nožev, vilic, žlic in pokrovov, saj se segrejejo in lahko povzročijo resne opekline.
• Poskrbite, da ročaji ponve ali kateri koli drugi pripomočki za kuhanje ne segajo prek roba štedilnika.

Posoda z okroglim dnom Majhen premer posode Dno posode ni r sredini

Krmilniki pečice

Kontrolni gumb za funkcijo pečice

Gumb obrnite v položaj ustreznega simbola želene funkcije pečenja. Za podrobnosti različnih funkcij glejte »Funkcije pečice«.

Termostatski gumb pečice

Ko izberete funkcijo pečenja, z obračanjem tega gumba nastavite želeno temperaturo. Lučka termostata pečice bo svetila kadar koli termostat deluje z namenom segrevanja pečice ali ohranjanja temperature.

Funkcije pečice

* Funkcije vaše pečice se lahko razlikujejo zaradi modela vašega izdelka.

Funkcija statičnega pečenja: Termostat pečice in opozorilne lučke pečice se vklopijo, zgornji in spodnji grelni element začneta delovati. Funkcija statičnega

pečenja oddaja toploto in zagotavlja enakomerno pečenje hrane. To je idealno za pripravo peciv, tort, pečenih testenin, lazanje in pice. Pri tej funkciji je priporočeno 10 minut predhodno segrevati pečico in hrano peči samo na eni polici naenkrat.

Funkcija spodnjega segrevanja: Termostat pečice in opozorilne lučke pečice se vklopijo, spodnji grelni element začne delovati. Funkcija spodnjega segrevanja

je idealna za segrevanje pice, saj se toplota dviguje od dna pečice in tako segreva hrano. Ta funkcija je bolj primerna za segrevanje hrane kot pa za pečenje.

Funkcija zgornjega segrevanja: Termostat pečice in opozorilne lučke pečice se vklopijo, zgornji grelni element začne delovati. Vročina, ki jo oddaja zgornji element,

bo skuhala zgornji del hrane v pečici. Funkcija je idealna, će želite zapeči zgornjo stran že pečene hrane ali za segrevanje hrane.

Funkcija žara: Termostat pečice in opozorilne lučke pečice se vklopijo, grelni element žara začne delovati. Ta funkcija se uporablja

za pečenje na žaru in pečenje hrane na zgornjih policah pečice. Mrežo rahlo premažite z oljem, da se hrana ne bo prijemala, in položite hrano na sredino mreže. Pod hrano vedno postavite pladenj, da ujamete kapljice olja ali maščobe. Priporočeno je, da pečico predhodno segregate 10 minut.

Opozorilo: Ko pečete na žaru, morajo biti vrata pečice zaprta, temperatura pečice pa mora biti nastavljena na 190

°C.

Funkcija hitrejšega žara: Termostat pečice in opozorilne lučke pečice se vklopijo, grelni element žara in zgornji grelni element začneta delovati. Ta

funkcija se uporablja za hitrejše pečenje na žaru in pečenje hrane na žaru z večjo površino, kot je pečenje mesa. Uporabite zgornje police pečice. Mrežo rahlo premažite z oljem, da se hrana ne bo prijemala, in položite hrano na sredino mreže. Pod hrano vedno postavite pladenj, da ujamete kapljice olja ali maščobe.

Priporočeno je, da pečico predhodno segrevate 10 minut.

Opozorilo: Ko pečete na žaru, morajo biti vrata pečice zaprta, temperatura ce pa mora biti nastavljena na 190 °C

Funkcija dvojnega žara in ventilatorja:

Termostat pečice in opozorilne lučke pečice se vklopijo, grelni element žara, zgornji grelni element in ventilator začnejo delovati. Funkcija se uporablja za hitrejše pečenje debelejše hrane na žaru in za pečenje na žaru hrane z večjo površino. Grelni elementi in žar delujejo skupaj z ventilatorjem in zagotavljajo enakomerno pečenje. Uporabite zgornje police pečice. Mrežo rahlo premažite z oljem, da se hrana ne bo prijemala, in položite hrano na sredino mreže. Pod hrano vedno postavite pladenj, da ujamete kapljice olja ali maščobe. Priporočeno je, da pečico predhodno segregate 10 minut.

Opozorilo: Ko pečete na žaru, morajo biti vrata pečice zaprta, temperatura pečice pa mora biti nastavljena na 190

°C.

4.2 TABELA KUHANJA

Funkcija	Jedi			min.
Statični	Listnato pecivo 1	-2 170-190	35-45
	Torta 1 - 2	170-190 30-40
	Piškoti 1 - 2	170-190 30-40
	Enolončnica 2	175-200 40-50
	Piščanec 1 - 2	200 45-60
Pečenje na žaru	Mesne kroglice na žaru	4 200	10-15
	Piščanec * 19	0 50-60
	Kotlet 3 - 4	200 15-25
	Goveji zrezek 4	200 15-25

*če je na voljo, kuhajte s pečenim piščančjim nabodalom.

4.3 DODATKI

Globoki pladenj

Globoki pladenj je najbolj primeren za pripravo enolončnic.

Za pravilno namestitev pladnja ga položite na katero koli polico in ga potisnite do konca.

Plitki pladenj je najboljši za peko sladic.

Za pravilno namestitev pladnja ga položite na katero koli polico in ga potisnite do konca.

Žična mreža je najboljša za peko na žaro ali obdelavo živil v posodah, primernih za uporabo v pečici.

OPOZORILO: Napravo izklopite in počakajte, da se ohladi, šele nato začnite s čiščenjem.

Splošna navodila

• Preverite, ali so čistilni materiali ustrezni in priporočeni s strani proizvajalca, preden jih uporabite na pečici.
• Uporabite kremaste čistilce ali tekoča čistila, ki ne vsebujejo delčkov. Ne uporabljajte jedkih (korozivnih) krem, abrazivnih čistilnih praškov, debele žičnate volne ali trdega orodja, saj lahko poškodujejo površine štedilnika.

Ne uporabljajte čistil, ki vsebujejo delce, saj lahko slednji opraskajo steklo, emajlirane in/ali prebarvane vaše naprave.

- Če pride do izlivanja katere koli tekočine, jo takoj očistite, da se izognete poškodbam delov.

Za čiščenje katerih koli delov naprave ne uporabljajte parnih čistilnikov.

Čiščenje notranjosti pečice

• Notranjost emajliranih pečic se najbolje očisti, ko je pečica topla.
• Po vsaki uporabi obrišite pečico z mehko krpo, namočeno v milnico. Nato pečico ponovno obrišite z mokro krpo in jo nato osušite.
• Da boste pečico lahko popolnoma očistili, boste občasno morali uporabiti tekoč čistilni material.

Čiščenje plinske kuhalne plošče

• Plinsko kuhalno ploščo redno čistite.
• Odstranite nastavke za posodo, kapice in krone gorilnikov kuhalne plošče.
• Površino kuhalne plošče obrišite z mehko krpo, namočeno v milnico. Nato kuhalno ploščo ponovno obrišite z mokro krpo in jo osušite.
• Operite in posušite kapice gorilnikov kuhalne plošče. Ne pustite jih mokrih. S pomočjo suhe krpe jih nemudoma osušite.
• Po čiščenju pazite, da vse dele pravilno ponovno namestite.
• Površine nastavkov za posodo se lahko sčasoma zaradi uporabe opraskajo. To ne nakazuje napake pri proizvodnji.

Za čiščenje katerega koli dela kuhalne plošče ne uporabljajte kovinske gobice.

Poskrbite, da voda ne bo vdrla v gorilnike, saj lahko blokira injektorje.

Čiščenje grelnika kuhalne plošče (če je na voljo)

• Kuhalno ploščo redno čistite.
• Površino kuhalne plošče obrišite z mehko krpo, namočeno v vodo. Nato kuhalno ploščo za kratek čas vklopite, da se popolnoma posuši.

Čiščenje steklenih delov

• Steklene dele naprave redno čistite.
• Za čiščenje notranjosti in zunanjosti steklenih delov uporabite čistilno sredstvo za steklo. Nato jih sperite in temeljito osušite s suho krpo.

Čiščenje emajliranih delov

• Emajlirane dele naprave redno čistite.
• Emajlirane dele obrišite z mehko krpo,

namočeno v milnico. Nato jih ponovno obrišite z mokro krpo in jih osušite.

Emajliranih delov ne čistite, ko so še vroči od kuhanja.

Kisa, kave, mleka, soli, vode, limone ali paradižnikovega soka ne puščajte v stiku z emajliranimi deli dlje časa.

Čiščenje delov iz nerjavnega jekla (če obstajajo)

• Dele naprave iz nerjavnega jekla redno čistite.
• Dele iz nerjavnega jekla obrišite z mehko krpo, namočeno v milnico. Nato jih temeljito osušite s suho krpo.

Delov iz nerjavnega jekla ne čistite, ko so še vroči od kuhanja.

Kisa, kave, mleka, soli, vode, limone ali paradižnikovega soka ne puščajte v stiku z deli iz nerjavnega jekla dlje

Čiščenje barvanih površin (če je na voljo)

- Liste paradižnika, paradižnikove paste, kečap, limona, oljni derivati, mleko, sladka hrana, sladke pijače in kavo je treba takoj očistiti s krpo, namočeno v toplo vodo. Če teh madežev ne čistite in pustite, da se posušijo na površinah, na katerih so, jih NE drgnite s trdimi predmeti (koničastimi predmeti, jeklenimi in plastičnimi čistilnimi žicami, površinsko škodljivo gobo za posodo) ali s čistilnimi sredstvi, ki vsebujejo visoko vsebnost alkohola, sredstva za odstranjevanje madežev, razmaščevalci, površinske abrazivne kemikalije. V nasprotnem primeru lahko na prašno barvanih površinah pride do korozije in lahko pride do madežev. Proizvajalec ne odgovarja za škodo, nastalo zaradi uporabe neprimernih čistilnih sredstev ali metod.

Odstranjevanje vrat pečice

Pred čiščenjem stekla vrat pečice, odstranite vrata pečice, kot je prikazano spodaj.

1. Odprite vrata pečice.

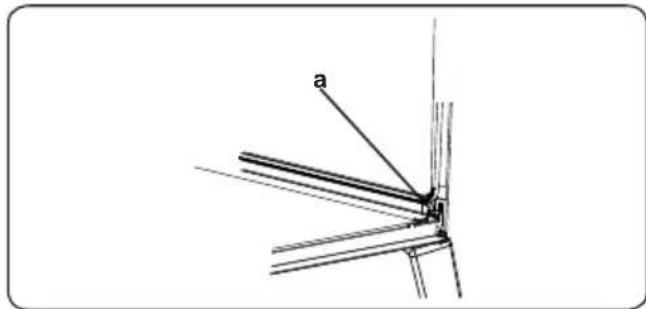

1. S pomočjo izvijača odprite zaklepni zapah (a) do končnega položaja.

a a

1. Zaprite vrata, dokler niso skoraj v popolnoma zaprtem položaju, in odstranite vrata, tako da jih povlečete proti sebi.

OPOZORILO: Vzdrževanje naprave mora izvesti samo pooblaščen serviser ali usposobljen tehnik.

Menjava luči pečice

OPOZORILO: Napravo izklopite in počakajte, da se ohladi, šele nato jo očistite.

• Odstranite stekleno lečo, nato odstranite žarnico.
• Na mesto stare žarnice (230 V, 15–25 W, tipa E14) namestite novo žarnico (odporno na temperaturo 300 °C).
• Ponovno namestite stekleno lečo in vaša pečica je pripravljena za uporabo.
• Izdelek vsebuje vir svetlobe razreda energijske učinkovitosti G.
• Vir svetlobe, ki ga končni uporabnik ne more zamenjati. Potrebna je poprodajna servisna storitev.
• Priložený svetelný zdroj nie je určený na použitie v iných aplikáciách.

Luč je zasnovana izključno za uporabo v gospodinjskih napravah za kuhanje. Ni primerna za razsvetljavo prostorov.

5.3 VZDRŽEVANJE

OPOZORILO: Vzdrževanje te naprave lahko opravlja samo pooblaščen serviser ali usposobljen tehnik.

Ostala preverjanja

• Občasno preverite datum poteka uporabe cevi plinskega priključka.
• Občasno preverite cev plinskega priključka. Če najdete okvaro, stopite v stik s pooblaščenim servisom za zamenjavo.
• Če najdete okvaro med uporabo upravljalnih gumbov naprave, stopite v stik s pooblaščenim servisom.

6. ODPRAVLJANJE TEŽAV IN PREVOZ

6.1 ODPRAVLJANJE TEŽAV

Če imate z napravo po pregledu teh osnovnih korakov za odpravljanje težav še vedno težave, se obrnite na pooblaščenega serviserja ali usposobljenega tehnika.

Težava Verjeten vzrok Rešitev
Gorilniki kuhalnih plošč ne delujejo.	Gorilniki so morda v položaju »off« (izklop).Tlak dovodnega plina morda ni pravilen.Napajanje (če ima naprava električno povezavo) je izklopljeno.	Preverite položaj krmilnega gumba.Preverite dovod plina in tlak plina.Preverite, ali je na voljo napajanje. Prav tako preverite, ali ostale kuhinjske naprave delujejo.
Gorilniki kuhalnih plošč se ne prižgejo.	Kapica in krona gorilnika nista pravilno sestavljeni.Tlak dovodnega plina morda ni pravilen.Jeklenka LPG (če je v uporabi) je morda izpraznjena.Napajanje (če ima naprava električno povezavo) je izklopljeno.	Prepričajte se, da so deli gorilnikov pravilno nameščeni.Preverite dovod plina in tlak plina.Jeklenko LPG je morda treba zamenjati.Preverite napajanje. Prav tako preverite, ali ostale kuhinjske naprave delujejo.
Plamen je oranžne/ rumene barve.	Kapica in krona gorilnika nista pravilno sestavljeni.Različne sestave plina	Prepričajte se, da so deli gorilnikov pravilno nameščeni.Zaradi zasnove gorilnika je lahko plamen v določenih delih gorilnika oranžne/rumene barve.Če uporabljate napravo z naravnim plinom, ima lahko mestni naravni plin drugačno sestavo.Naprave ne uporabljajte več ur.
Gorilnika ni mogoče prižgati oziroma samo delno gori.	Deli gorilnika morda niso čisti ali suhi.	Prepričajte se, da so deli naprave suhi in čisti.
Gorilnik je glasen. -		To je normalno. Hrup lahko poneha, ko se gorilnik segreje.
Hrup -		Za nekatere kovinske dele štedilnika je običajno, da pri uporabi povzročajo hrup.
Kuhalne plošče ali kuhalnih območij ni mogoče vklopiti.	Ni napajanja.	Preverite varovalko v gospodinjstvu za napravo.S preizkusom drugih naprav preverite, ali je prišlo do prekinitve električnega toka.
Pri prvih nekaj kuhanjih kuhalna plošča oddaja vonj.	Nova naprava	Posodo, napolnjeno z vodo, segrevajte 30 minut na vsakem kuhalnem območju.
Pečica se ne vklopi.	Napajanje je izklopljeno.	Preverite, ali je na voljo napajanje. Prav tako preverite, ali ostale kuhinjske naprave delujejo.
Ni toplote oziroma pečica se ne segreje.	Nadzor temperature pečice ni pravilno nastavljen.Vrata pečice so ostala odprta.	Preverite, ali je gumb za nadzor temperature pečice pravilno nastavljen.
Pečenje v pečici je neenakomerno.	Police v pečici so nepravilno nameščene.	Preverite, ali uporabljate priporočene temperature in položaje polic.Vrat ne odpirajte pogosto, razen će pečete jedi, ki jih je treba obračati. Če vrata pogosto odpirate, se notranja temperatura zniža, kar vpliva na rezultate pečenja.
Luč pečice (če je na voljo) ne deluje.	Luč je pokvarjena.Električno napajanje je prekinjeno ali izklopljeno.	Luč zamenjajte v skladu z navodili.Prepričajte se, da je električno napajanje vključeno v stenski vtičnici.
Ventilator pečice (če obstaja) je hrupen.	Police v pečici se tresejo.	Preverite, ali je pečica uravnotežena.Preverite, ali se police in pekači ne tresejo oziroma ali so v stiku s hrbtno ploščo.

6.2 PREVOZ

Če morate izdelek prepeljati, uporabite originalno embalažo izdelka in ga nesite v originalni škatli. Upoštevajte znake za prevoz na embalaži. Vse samostojne dele prilepite na izdelek, da preprečite poškodbe izdelka med prevozom.

Če nimate originalne embalaže, pripravite nosilno škatlo, da je naprava, še posebej pa zunanje površine izdelka, zaščitena pred zunanjimi vplivi.

7. TEHNIČNE SPECIFIKACIJE

7.1 TABELA INJEKTORJEV

G30 28-30 mbar 7,5 kW 545,3 g/hII2H3B/P RS Class:1	NGG20 20 mbar	LPGG30 28 mbar
VELIK GORILNIK
PREMER INJEKTORJA (1/100 mm) 115 85
NAZIVNA MOČ (kW) 2,9 3
PORABA 276 l/h 218,1 g/h
SREDNJI GORILNIK
PREMER INJEKTORJA (1/100 mm) 97 65
NAZIVNA MOČ (kW) 1,75 1,75
PORABA 166,7 l/h 127,2 g/h
SREDNJI GORILNIK
PREMER INJEKTORJA (1/100 mm) 97 65
NAZIVNA MOČ (kW) 1,75 1,75
PORABA 166,7 l/h 127,2 g/h
MAJHEN GORILNIK
PREMER INJEKTORJA (1/100 mm) 72 50
NAZIVNA MOČ (kW)	1	1
PORABA	95,2 l/h	72,7 g/h

7.2 ENERGIJSKA PODATKOVNA KARTICA

Znamka		ELECTRONICS
Model GHB6400S		GHB6400W
Tip pečice ELEKTRIČNA
Masa kg 35,7
Indeks energetske učinkovitosti – konvencionalna 93,9
Indeks energetske učinkovitosti – ventilatorska -
Energijski razred A
Poraba energije (elektrika) – konvencionalna kWh/cikel	0,80
Poraba energije (elektrika) – ventilatorska kWh/cikel -
Število pečniških prostorov 1
Vir toplote ELEKTRIKA
Prostornina I 72
Ta pečica je izdelana v skladu s standardom EN 60350–1.
Nasveti za varčevanje z energijoPečica- Pecite obroke skupaj, če je to mogoče.- Skrajšajte čas predhodnega segrevanja.- Ne podaljšujte čas pečenja.- Ko zaključite s peko, ne pozabite izklopiti pečice.- Ne odpirajte vrat pečice med pečenjem.
Tip grelne plošče Plin
Število kuhalnih mest 4
Grelna tehnologija-1 Plin
Velikost-1 cm Pomožna
Energetska učinkovitost-1 % Ni pomembno.
Grelna tehnologija-2 Plin
Velikost-2 Polhitra
Energetska učinkovitost-2 % 59,0
Grelna tehnologija-3 Plin
Velikost-3 Polhitra
Energetska učinkovitost-3 % 59,0
Grelna tehnologija-4 Plin
Velikost-4 Hitra
Energetska učinkovitost-4 % 57,0
Energetska učinkovitost grelne plošče % 58,3
Ta grelna plošča je izdelana v skladu s standardom EN 30-2-1.
Nasveti za varčevanje z energijoGrelna plošča- Uporabljajte posodo z ravnim dnom.- Uporabljajte posodo ustrezne velikosti.- Uporabljajte posodo s pokrovom.- Zmanjšajte količino tekočine ali maščobe.- Ko tekočina začne vreti, zmanjšajte nastavitev.

ELECTRONICS
