NAVODILA ZA UPORABO IT612AC GORENJE

Steklokeramična indukcijska vgradna kuhalna plošča je namenjena za uporabo v gospodinjstvu. Za pakiranje izdelkov uporabljamo okolju prijazne materiale, ki se lahko brez nevarnosti za okolje ponovno predelajo (reciklirajo), deponirajo ali uničijo. V ta namen so ustrezno označeni tudi embalažni materiali. Ko aparata ne boste več uporabljali in vam bo v napoto, poskrbite, da ne bo v breme okolju. Oddajte ga pooblaščenim zbiralcem „izrabljenih“ gospodinjskih aparatov.

Navodila za uporabo

Navodila za uporabo so namenjena uporabniku. Opisujejo aparat in upravljanje z njim. Prilagojena so različnim tipom aparatov, zato lahko vsebujejo tudi opise funkcij, ki jih vaš aparat nima.

Navodila za priključitev

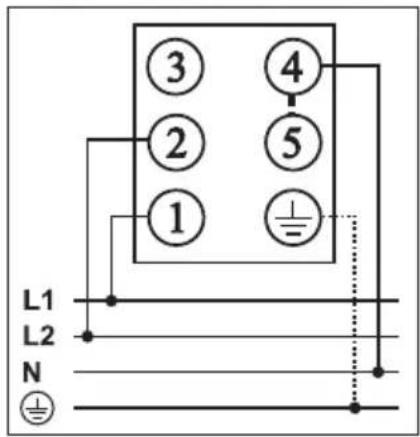

Priključitev mora biti izvedena v skladu s poglavjem Priključitev na električno omrežje ter veljavnimi predpisi in standardi. Delo sme opraviti le strokovnjak.

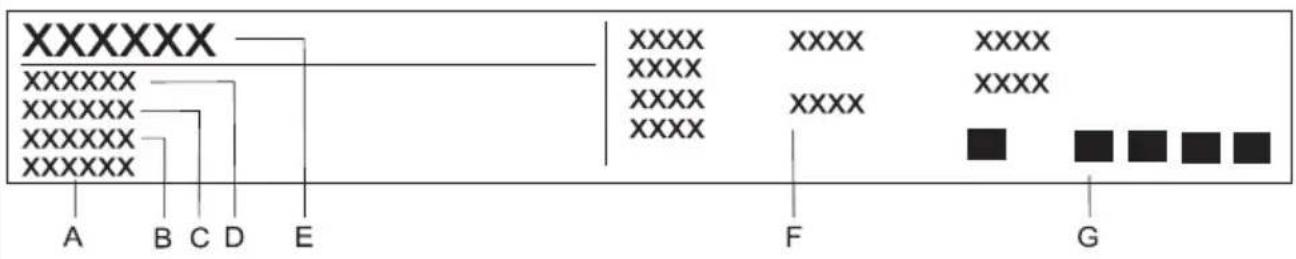

Napisna tablica

Napisna tablica z osnovnimi podatki je pritrjena na spodnji strani aparata.

Zaščita pred nevarnostjo požara

Aparati so lahko na eni strani vgrajeni ob visok pohištveni element, ki je višji od aparata. Na drugi strani pa je lahko postavljen le pohištveni element enake višine, kot je aparat.

Upravljanje kuhališča....6

Princip delovanja indukcijskega kuhalnega polja....6

Posoda, primerna za indukcijsko kuhalno ploščo....7

Stopnje kuhanja....8

Nasveti za varčevanje z energijo....8

UPRAVLJANJE KUHALIŠČA 9

Vklop kuhališča 9

Vklop kuhalnih polj....9

Izklop kuhalnih polj....9

Izklop kuhališča....10

Zaklepanje upravljalne enote/varovalo za otroke 10

Prikazovalnik preostale toplote....10

Posebej močna nastavitev (oznaka kuhalnih polj P- Power boost in SP -

Super Power boost)....10

Omejitev trajanja delovanja....11

Varovalo pred pregrevanjem....11

Časovna funkcija (Timer) 12

Pomembna opozorila....15

Nameščanje penastega tesnila....16

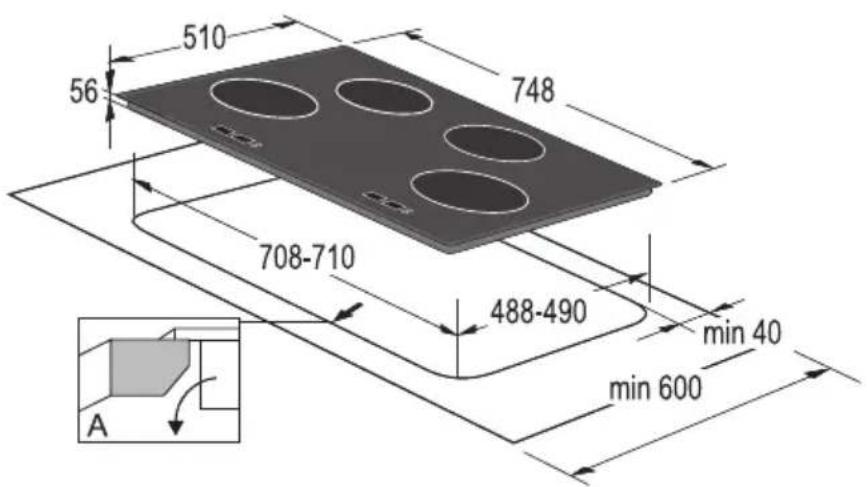

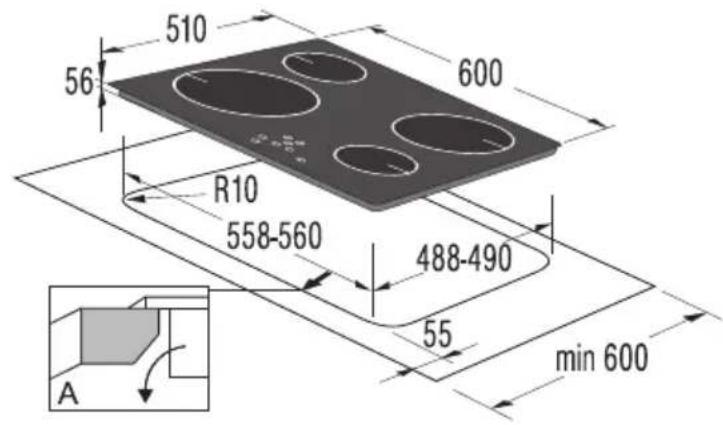

Mere izreza vgradne kuhalne plošče ....17

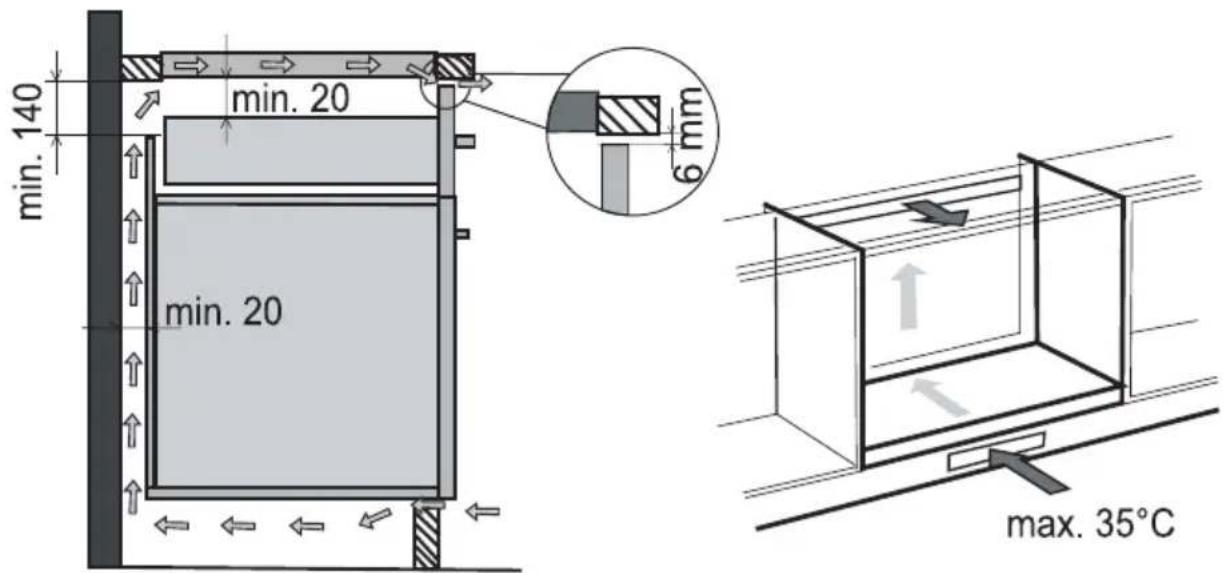

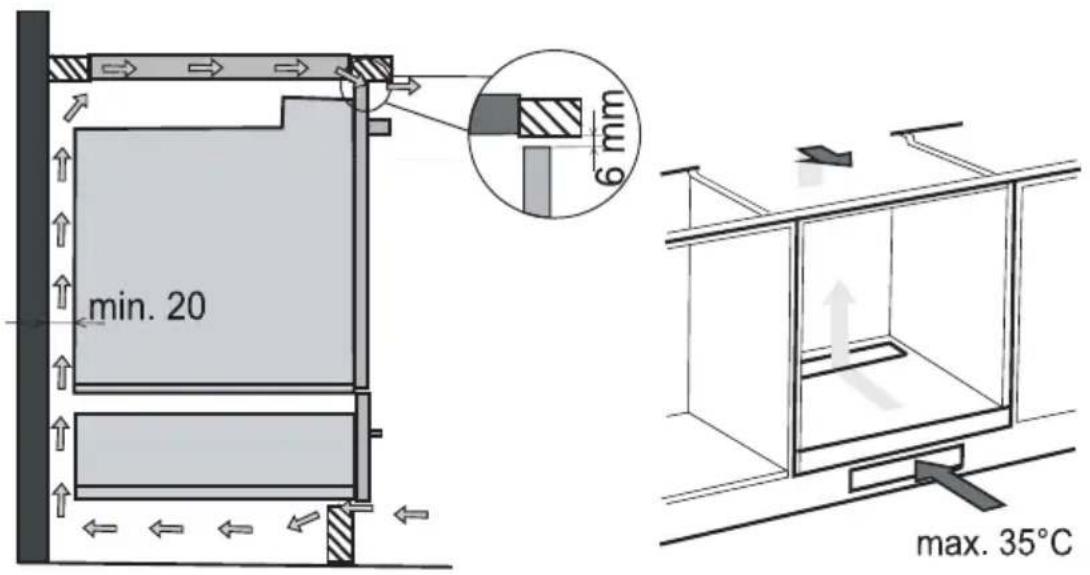

Prezračevalne odprtine spodnjega kuhinjskega elementa 18

• Aparat sme vgraditi v pohištveni element ter ga priključiti na električno omrežje samo strokovnjak.
• Med delovanjem aparata majhnih otrok nikoli ne puščajte brez nadzora. Nevarnost opeklin!
• Pri kuhanju ali pečenju se lahko pregreta maščoba ali olje na kuhališču hitro vnameta. Obstaja nevarnost opeklin in požara, zato pečenje stalno nadzorujte
• Kuhališč ne uporabljajte za ogrevanje prostora. Na kuhališča ne postavljajte prazne posode.
• Steklokeramične plošče ne uporabljajte kot delovno površino. Z ostrimi predmeti lahko povzročite praske.
• Na indukcijsko polje ne polagajte predmetov kot so noži, vilice, žlice ter pokrovi, saj se lahko tam močno segrejejo.
• Če imate v bližini aparata na vtičnico priključen drug električni aparat pazite, da priključna vrvica ne pride v stik z vročimi kuhalnimi mesti.
• Pod aparatom ne shranjujte temperaturno občutljivih predmetov, na primer čistil, sprejev ipd.
• Ne uporabljajte počene ali zlomljene steklokeramične plošče. Če se pojavi kakršnakoli vidna razpoka, takoj prekinite dovod električne energije aparatu.
• Ob motnjah takoj izklopite dovod električne energije aparatu. Pokličite servis.
• Naprav na vročo paro ali visokotlačne čistilnike ne uporabljajte za čiščenje aparata, ker lahko to privede do električnega udara.
• Aparat je izdelan v skladu z vsemi predpisanimi varnostnimi standardi, kljub temu pa ne priporočamo, da bi ga brez posebnega nadzora uporabljale osebe z zmanjšanimi fi zičnimi, gibalnimi ali mentalnimi zmogljivostmi ali osebe s pomanjkanjem izkušenj ali znanja. Enako priporočilo velja tudi glede uporabe aparata s strani mladoletnih oseb.

Simbol na izdelku ali na njegovi embalaži označuje, da z izdelkom ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Izdelak odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice in vplive na okolje in zdravje ljudi, ki bi se lahko pojavile v primeru negativnega odstranjevanja izdelka.

Z podobnejše informacije o odstranjevanju in predelavi izdelka se obrnite na pristojen mestni organ za odstranjevanje odpadkov, komunalno službo ali trgovino v kateri ste izdelek kupili.

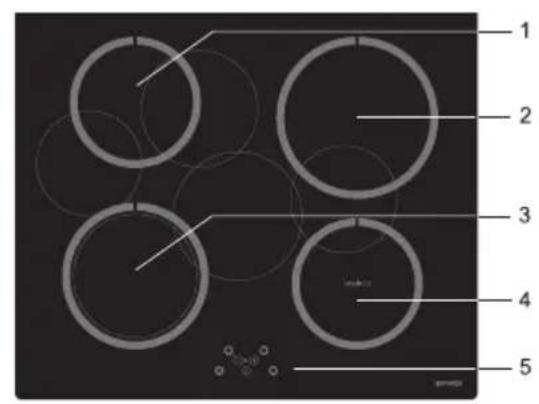

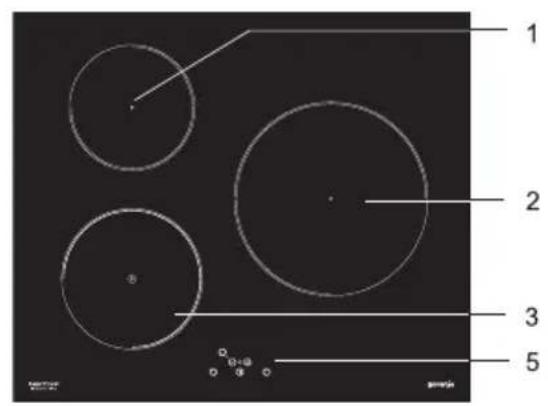

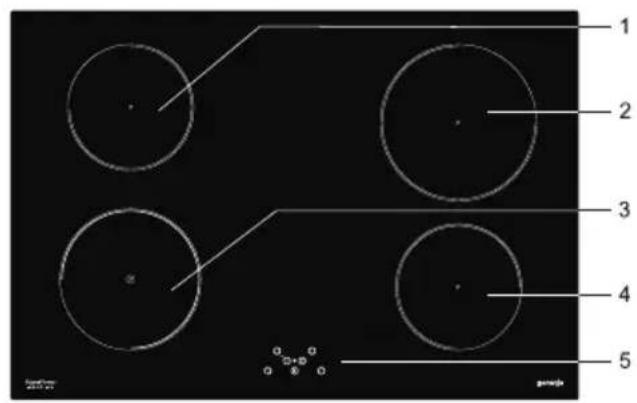

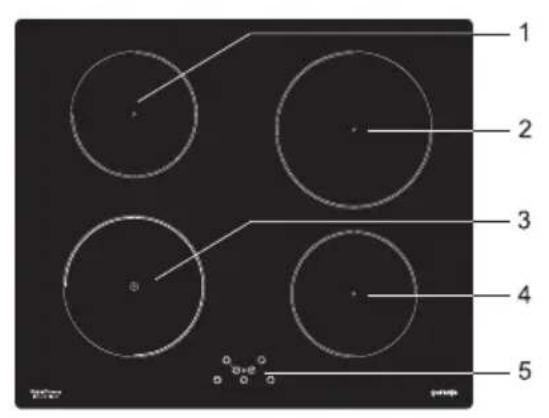

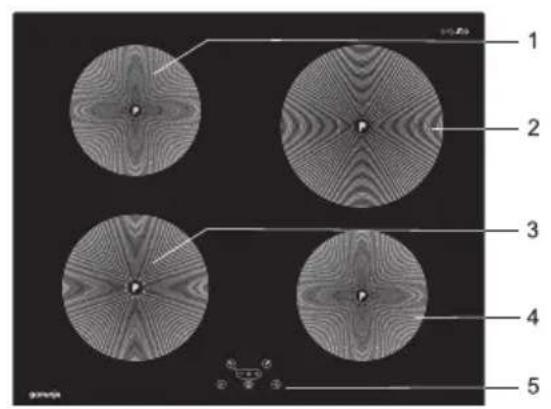

STEKLOKERAMIČNA KUHALNA POVRŠINA

1. Indukcijsko kuhalno polje zadaj levo
2. Indukcijsko kuhalno polje zadaj desno
3. Indukcijsko kuhalno polje spredaj levo
4. Indukcijsko kuhalno polje spredaj desno
5. Modul za upravljanje kuhališča

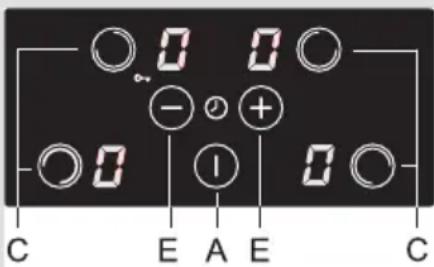

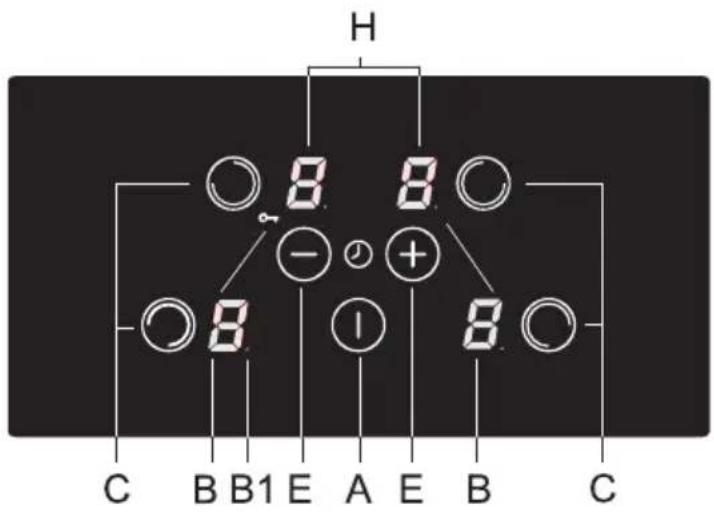

Upravljanje kuhališča

A Senzor za vklop/izklop kuhališča
B Prikazovalniki stopnje moči oziroma preostanka toplote
B1 Decimalna pika označuje aktivno časovno funkcijo
C Senzorji za izbiro kuhalnih polj
E Senzor (-) in (+)
H Prikazovalnik ure

Princip delovanja indukcijskega kuhalnega polja

• V steklokeramično ploščo so vgrajena štiri oz. tri grelna polja. Površina plošče je ravna, brez robov, kjer bi se nabirala umazanija.
• Kuhalna plošča je opremljena z visoko učinkovitimi indukcijskimi kuhalnimi polji. Toplota nastaja neposredno na dnu posode, kjer je tudi najbolj potrebna, brez kakršnihkoli izgub preko steklokeramične površine. Tako je poraba energije znatno manjša kot pri običajnih grelnikih, ki delujejo na principu žarčenja.
• Steklokeramično kuhalno polje se ne segreje neposredno, temveč le preko povratne toplote, ki jo odda posoda. Ta toplota je po izklopu kuhalnega polja prikazana kot "Preostala toplota". Pri indukcijskem kuhalnem polju segrevanje omogoča indukcijska tuljava (navitje), vgrajena pod steklokeramično površino. Tuljava vzpostavi magnetno polje, zaradi katerega v dnu posode (ki jo je moč namagnetiti) nastajajo vrtinčni tokovi, ki jo segrejejo.

POMEMBNO!

Če se po vroči steklokeramični plošči razsuje sladkor ali polije močno sladkana jed, ploščo takoj obrišite oziroma sladkor odstranite s strgalom, čeprav je grelno polje še vroče. Tako preprečite morebitne poškodbe steklo-keramične površine.

Ne čistite vroče steklokeramične površine s sredstvi za čiščenje, ker se lahko steklo- keramična površina poškoduje.

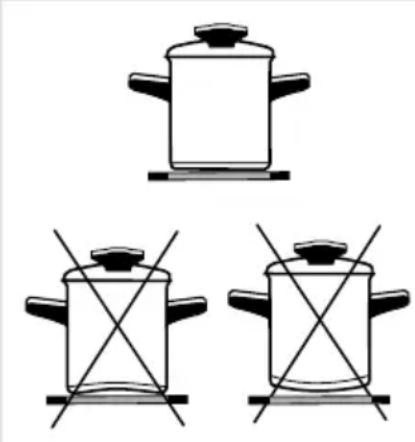

Posoda, primerna za indukcijsko kuhalno ploščo

• Indukcijska kuhalna plošča deluje brezhibno le, će uporabljate ustrezno posodo.
• Med kuhanjem naj bo posoda na sredini kuhalnega polja.
• Ustrezna je posoda, ki omogoča indukcijo, na primer posoda iz jekla, emajlirana jeklena posoda ali posoda iz jeklene litine. Posoda iz legiranega jekla z bakrenim ali aluminijastim dnom ter steklena posoda ni primerna.
• Če uporabljate lonec pod pritiskom (ekonom lonec), ga nadzorujte, dokler ni dosežen pravilen pritisk. Kuhalno polje naj najprej obratuje z največjo močjo, nato pa po navodilih proizvajalca lonca z ustreznim senzorjem pravočasno zmanjšate obratovalno moč.
• Ne uporabljajte posode z neravnim dnom! Vbočeno ali izbočeno dno lahko zavira delovanje zaščite proti pregrevanju, posledično pa kuhalna plošča postane prevroča. To lahko povzroči razpoke na stekleni površini in taljenje dna posode. Garancija ne pokriva škode, nastale zaradi uporabe neprimernih posod, ali zaradi pregrevanja praznih, izsušenih posod (brez vsebine).
• Prosimo, da ste pri nakupu posode pozorni na opombo „omogoča indukcijo“.

Uporabljajte samo posodo, ki je primerna za električno in indukcijsko kuhanje s/z:

• debelim dnom (najmanj 2,25 mm)
• ploskim dnom.

Kuhalno polje Minimalni premer dna posode

160 mm 110 mm

180 mm 110 mm

200 mm 145 mm

Preskus z magnetom

Z manjšim magnetom lahko preverite, ali je dno posode oz. ponve mogoče namagnetiti. Uporabljajte le posodo, na katere dnu magnet ostane.

Prepoznavanje posode

Ena izmed prednosti indukcijskega kuhalnega polja je tudi prepoznavanje posode. Tudi će na kuhalnem polju ni posode oz. je na njem posoda s premerom manjšim od premera polja, ni energijskih izgub. Če je posoda veliko manjša od kuhalnega polja, obstaja možnost da se ta ne zazna. Ko je kuhalno polje vklopljeno, na prikazovalniku stopnje kuhanja sveti znak "U". Če v desetih minutah na indukcijsko kuhalno polje postavite posodo, polje zazna posodo ter se vklopi na nastavljeno stopnjo. V trenutku, ko umaknete posod s kuhalnega polja, se

dovod energije prekine. Če na kuhalno polje postavite manjšo posodo ali ponev, ki pa jo polje še zazna, bo za segrevanje uporabljeno le toliko moči, kot je potrebno glede na velikost posode.

Kuhalno mesto se lahko poškoduje:

• Če nanj postavite prazno posodo.
• Preden postavite posodo na kuhalno polje, dno posode do suhega obrišite, da je omogočeno prevajanje toplote in se kuhalno mesto ne poškoduje.
• Za kuhanje in peko oz. cvrtje uporabljajte posodo, ki jo je mogoče namagnetiti, torej jekleno posodo, emajlirano posodo ali posodo iz jeklene litine. Le v tem primeru bo indukcijsko polje delovalo.

Stopnje kuhanja

Moč segrevanja kuhalnih polj lahko nastavite na deset različnih stopenj.

V tabeli so navedeni primeri uporabe posameznih nastavitev.

Stopnja Namen
0 Izklop,	izraba preostale toplote
1 - 2	Ohranjanje tople jedi, počasno kuhanje manjših količin (najnižja nastavitev)
3	Počasno kuhanje (nadaljevanje kuhanja po začetnem močnejšem segrevanju)
4 - 5 Počasno kuhanje (nadaljevanje kuhanja) večjih količin, peka večjih kosov
6 Peka, kadar želite hrano popeči
7 - 8 Peka
9 Kuhanje velikih količin, peka
P	Posebej močna nastavitev za začetek kuhanja in začetek peke »Power boost«, ter za kuhanje in peko zelo velike količine hrane

Nasveti za varčevanje z energijo

• Pri nakupu bodite pozorni na dejstvo, da je na posodi običajno naveden premer zgornjega dela oz. pokrova, ki je pogosto večji od premera dna posode.
• Lonci na pritisk (t.i. ekonomični lonci), ki izkoriščajo povišan pritisk v tesno zaprti notranjosti, so še posebej varčne, tako glede časa kot energije. Zaradi krajšega časa kuhanja v hrani ostane več vitaminov.
• Pazite, da bo v loncu na pritisk vedno dovolj tekočine, saj lahko v primeru, da je na kuhalni plošči prazen lonec, pride do pregrevanja, ki poškoduje tako lonec kot kuhalno polje.
• Posodo oz. lonce po možnosti vedno zaprite s pokrovko ustrezne velikosti.
• Uporabite posodo, ki bo ravno ustrezala količini hrane, ki jo pripravljate. Če uporabljate veliko, le delno napolnjeno posodo, boste porabili precej več energije.

UPRAVLJANJE KUHALIŠČA

Vklop kuhališča

• Po priključitvi steklokeramičnega kuhališča za trenutek zasvetijo vsi prikazovalniki. Kuhališče je pripravljeno za delovanje.
• Kuhališče je opremljeno z elektronskimi senzorji, ki se vklopijo, će se označenih površin s prstom dotikate najmanj 1 sekundo.
• Vsak vklop senzorjev potrdi zvočni signal.
• Na površino senzorjev ne smete postavljati predmetov. Poskrbite, da bo površina senzorjev vedno čista.

Senzorja za vklop/izklop (A) se dotikajte najmanj 1 sekundo. Kuhališče se aktivira in na vseh prikazovalnikih stopenj moči (B) sveti »O«, ter utripajo decimalne pike (B1).

Naslednjo nastavitev morate izvesti v 10 sekundah, sicer se kuhališče ponovno izklopi.

Vklop kuhalnih polj

Ko ste kuhališče vklopili s tipko za vklop/izklop (A), lahko v naslednjih 10 sekundah vklopite željeno kuhalno polje.

• Po dotiku senzorja na željeno kuhalno polje (C) na pripadajočem prikazovalniku stopnje moči močneje sveti »O«.
• Z dotikanjem senzorjev »+» (E) oziroma »-« (E) nastavite stopnjo moči od 1-9-P. (Če se najprej dotaknete senzorja »-« se stopnja moči takoj prestavi na 9).

Izklop kuhalnih polj

Z neprekinjenim dotikanjem senzorja »+» (E) oziroma »-« (E) se stopnje avtomatsko znižujejo oziroma zvišujejo. To lahko izvedete tudi tako, da s posameznim dotikanjem senzorjev stopnjo moči spreminjate za eno stopnjo.

• Najprej izberite kuhalno polje, ki ga želite izklopiti.
• Z dotikanjem senzorja »-» (E) privedete stopnjo moči na »0«. Če so vsa kuhalna polj na stopnji »0« se po 20 sekundah kuhališče izklopi.

Izklop kuhališča

Zaklepanje upravljalne enote/varovalo za otroke

- Kuhališče lahko kadarkoli izklopite z dotikom senzorja za vklop/izklop (A). Vse nastavitve se izbrišejo, razen nastavitev opozorilnika (gl. poglavje Časovna funkcija).

Z aktiviranjem zaklepanja lahko preprečite delovanje oz. uporabo kuhalnih polj. Na ta način zaklepanje deluje tudi kot varovalo za otroke.

Vklop zaklepanja upravljalne enote

• Kuhališče mora biti izklopljeno.
• S pritiskom na senzor (A) vključite kuhališče. Na vseh prikazovalnikih zasveti nastavitev »O«
• Hkrati pritisnite senzor (C) zadnjega levega kuhalnega polja in senzor »-« (E), ter ju zadržite cca. 3 sekunde. Po pisku se na vseh prikazovalnikih prikaže oznaka »L«, ki po nekaj sekundah izgine.
  Varovalo za otroke je zdaj aktivirano.

Izklop zaklepanja upravljalne enote

• S pritiskom na senzor (A) vključite kuhališče. Na vseh prikazovalnikih se prikaže oznaka »L«.
• Hkrati pritisnite senzor (C) zadnjega kuhalnega polja in senzor »-« (E), ter ju zadržite cca. 3 sekunde. Na vseh prikazovalnikih zasveti »O«. Varovalo za otroke je izključeno.

Steklokeramična plošča je opremljena tudi s prikazovalnikom preostale toplote »H«. Kuhalno polje se namreč ne segreje neposredno, temveč preko povratne toplote, ki jo odda posoda. Dokler po izklopu plošče sveti znak »H«, lahko preostalo toploto uporabite za ohranjanje temperature jedi ali za taljenje.

Ko znak »H« izgine, je kuhalno polje še vedno lahko vroče. Bodite previdni, saj obstaja nevarnost opeklin!

Za hitro kuhanje lahko na vseh kuhalnih poljih, dodatno vklopite nastavitev za močno segrevanje. Tako lahko z dodatno močjo kuhalnih polj hitro segrejete tudi večje količine hrane.

Omejitev trajanja delovanja

Varovalo pred pregrevanjem

Opozorilo:

Kuhalno polje z oznako SP ^P (Super Power boost) vsebuje funkcijo posebej močnega segrevanja. Na tem polju je dodatna moč delovanja lahko aktivirana pet minut, nato pa se samodejno preklopi stopnjo 9.

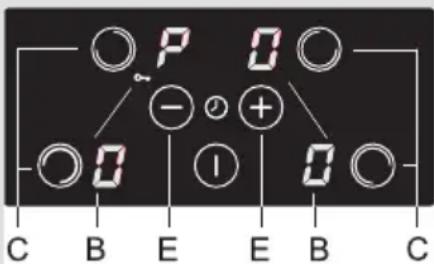

Vklop posebej močne nastavitve »Power boost«

• S pritiskom na ustrezni senzor (C) izberite kuhalno polje. S senzorjem »-« ali »+« (E) nastavite stopnjo 9, takoj za tem pa pritisnite »+«.
  Na prikazovalniku stopnje moči se prikaže znak »P«.

Izklop posebej močne nastavitve »Power boost«

- Pritisnite na sensor izbranega kuhalnega polja (C), takoj za tem pa pritisnite na sensor »-« (E). Znak »P« izgine, kuhalno polje pa se preklopi na stopnjo 9.

Varnostni izklop

Nastavljena stopnja kuhanja	Ure pred varnostnim izklopom
18
26
35
45
54
61,5
71,5
81,5
91,5
P1,5

Maksimalno neprekinjeno delovanje vsakega kuhalnega polja je omejeno, razberete pa ga lahko iz zgornje tabele. Ko se kuhalno polje zaradi varnostnega mehanizma izklopi, na prikazovalniku sveti oznaka »O« ali »H«, če je še prisotna preostala toplota.

Primer:

Kuhalno polje nastavite na stopnjo 6 in pustite delovati dalj časa. Če ne spremenite nastavitve kuhalnega polja, se zaradi varnostnega mehanizma po eni uri in pol samodejno izklopi.

- Kuhališče je opremljeno s hladilnim ventilatorjem, ki hladi elektroniko mad kuhanjem in lahko deluje še nekaj časa po končanem kuhanju.

Časovna funkcija (Timer)

• Indukcijska kuhalna plošča je opremljena tudi z vgrajenim varovalom pred pregrevanjem, ki ščiti elektroniko pred poškodbami. Varovalo deluje na več stopnjah. Ko se temperatura kuhalnega polja močno poviša, se samodejno zmanjša kuhalna moč. Če to ne zadostuje, se moč vročih polj še nadalje zmanjša ali pa jih varnostni mehanizem povsem izklopi. V tem primeru se na prikazovalniku izpiše E2. Ko se plošča ohladi, je znova na razpolago celotna moč kuhalne plošče.
• Časovno funkcijo izberete s sočasnim pritiskom na senzor »-» in »+« (E). Časovne nastavitve se prikazujejo na zgornjih dveh prikazovalnikih (H), medtem ko sta spodnja dva prikazovalnika takrat ugasnjena.
• Časovna nastavitev je prikazana samo 10 sekund, nato se preklopi nazaj na prikaz stopnje kuhanja.

Izberete lahko dva načina delovanja:

a) Izklopna ura - časovna funkcija je vezana na izbrano kuhalno polje. Po izteku časa se kuhalno polje samodejno izključi.
b) Opozorilnik - časovna funkcija je vezana na opozorilno funkcijo. Po izteku časa se oglasi samo opozorilni zvočni signal.

• Vklop in nastavitev časovne funkcije

Časovno funkcijo izberete s sočasnim pritiskom na senzor »-« in »+« (E).

- Če ste predhodno izbrali določeno kuhalno polje, tako da je pripadajoči prikazovalnik močneje osvetljen, se bo aktivirala izklopna ura za to kuhalno polje. Prižgana decimalna pika poleg stopnje moči označuje aktivno izklopno uro.

- Opozorilnik lahko nastavite tudi, ko ni aktivno nobeno kuhalno polje, će želite, da ste po določenem času na nekaj opozorjeni. Aktiven opozorilnik je prikazan z dvema utripajočima decimalnima pikama zraven prikazovalnika.

• Nastavite čas delovanja s pritiskom na senzor »-» ali »+« (E). (Če najprej pritisnete »-» se čas takoj prestavi na 30 min. Z daljšim dotikom na senzor se vrednost nastavljanja pospeši).
• Vrednost lahko nastavite v območju 01 do 99 minut. Za vsako kuhalno polje lahko nastavite izklopno uro.

• Preostali čas lahko preverite tako, da izberete pripadajočo kuhalno polje in aktivirate časovno funkcijo. S pritiskom na senzor »-» ali »+« (E) lahko spremenite nastavitev. (Z večkratnim zaporednim sočasnim pritiskom na senzor »-» in »+« (E) izbirate med aktivnimi nastavitvami).
• Ko se izbrani čas izteče, na prikazovalniku utripa »00«, pri izklopni uri pa tudi pripadajoča decimalna pika. Oglasi se zvočni signal. Prekinete ga s pritiskom na poljubno tipko oziroma se po 2 minutah izključi sam.

Kuhalnik je opremljen s senzorji za zaščito pred pregretjem. V tem primeru lahko kuhalna polja ali celotno kuhališče začasno samodejno izklopijo.

Napaka, možni vzrok, odstranitev napake

• Neprekinjen zvočni signal in utripanje ErO3,
• Polita voda preko površin senzorjev ali predmet postavljen preko površin senzorjev. Obrišite površino senzorjev.
• Utripajoči E/2
• Prišlo je do predgretja kuhalnega polja. Počakajte da se kuhališče ohladi.
• Utripajoč E/3
• Neustrezna posoda, ki je izgubila feromagnetne lastnosti. Uporabite drugo posodo.

Če se pojavi motnja v delovanju ali će prikaz napake ne izgine, za nekaj minut izklopite kuhališče z električnega omrežja (odvijte varovalko ali izklopite glavno stikalo), nakar ga ponovno priklopite na omrežje in vključite tipko glavnega stikala.

Če napake ne izginejo, pokličite servisno službo.

NEGA IN VZDRŽEVANJE STEKLOKERAMIČNE POVRŠINE

Čiščenje

Ohlajeno steklokeramično površino očistite po vsaki uporabi, saj se sicer pri vsaki naslednji uporabi tudi najmanjša umazanija prižge na vročo površino. Za redno vzdrževanje steklokeramične površine uporabljajte specialna negovalna sredstva, ki na njej ustvarijo zaščitni fi lm pred umazanijo. Pred vsako uporabo s steklokeramične površine in z dna posode obrišite prah ali morebitne druge tujke, ki bi lahko opraskali površino (slika.1).

Pazite: Z jekleno volno, s čistilnimi gobicami in z abrazivnimi praški lahko opraskate površino. Prav tako pa jo poškodujete z uporabo agresivnih sprejev in neprimernih ali slabo pretresenih tekočih čistil (slika 1 in slika 2).

Signacija se lahko obrabi zaradi uporabe agresivnih ali grobih čistil oziroma poškodovanih spodnjih delov posode (slika 2).

Manjšo umazanijo odstranite z vlažno mehko krpo, površino pa nato obrišite do suhega (slika 3).

Vodne madeže odstranite z blago raztopino kisa, s katero pa ne smete brisati okvirja (pri nekaterih modelih), ker le-ta izgubi sijaj.

Ne smete uporabljati agresivnih sprejev in čistil za odstranjevanje apnenca (slika 3).

Močnejšo umazanijo odstranite s specialnimi sredstvi za čiščenje steklokeramične površine. Pri tem upoštevajte navodila proizvajalca čistila. Pazite, da po čiščenju temeljito odstranite ostanke čistil, ker lahko pri segrevanju grel poškodujejo steklokeramično površino (slika 3).

Trdovratno in zapečeno umazanijo odstranite s strgalom (slika 4).

Pri rokovanju s strgalom bodite previdni, da se ne poškodujete.

Strgalo uporabljajte samo v primerih, kadar umazanije ne morate odstraniti z mokro krpo ali specialnimi sredstvi za čiščenje steklokeramične površine.

Strgalo držite pod pravilnim kotom (45° do 60°). Z nežnim pritiskom drsite po steklu preko signacije, da odstranite umazanijo. Pazite, da plastični ročaj strgala (pri nekaterih modelih) ne pride v stik z vročo kuhalno površino.

Sladkor in hrana, ki vsebuje sladkor, lahko trajno poškodujejo steklokeramično površino (slika 5), zato je potrebno sladkor in sladke jedi s strgalom takoj odstraniti s steklokeramične površine, čeprav je kuhališče še vroče (slika 4).

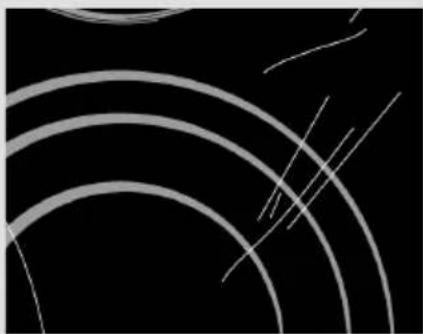

Sprememba barve steklokeramične površine ne vpliva na delovanje in stabilnost površine. Največkrat je posledica ostankov hrane, ki se je zažgala, oziroma jo povzroči dno posode (na primer aluminijaste ali bakrene), kar pa je zelo težko popolnoma odstraniti.

Opozorilo: Vse omenjene napake so predvsem estetskega značaja in neposredno ne vplivajo na delovanje aparata. Odprava teh napak ni predmet garancije.

VGRADNJA KUHALNE PLOŠČE

Pomembna opozorila

• Aparat sme vgraditi v pohištveni element ter ga priključiti na električno omrežje samo strokovnjak.
• Furnir oziroma obloge vgradnega pohištvenega elementa morajo biti obdelane s toplotno obstojnimi lepili (100°C), sicer lahko zaradi manjše temperaturne obstojnosti spremenijo barvo in obliko.
• Kuhalna plošča je primerna za vgradnjo v delovno ploščo nad kuhinjskim elementom širine 600 mm in več.
• Vgradna kuhalna plošča mora biti po končni montaži vgrajena tako, da je do sprednjih dveh pritrdilnih elementov omogočen dostop s spodnje strani.
• Viseči kuhinjski elementi nad kuhalno ploščo morajo biti nameščeni tako visoko, da ne motijo delovnega procesa.
• Razdalja med kuhalno ploščo in kuhinjsko napo mora biti tolikšna, kot je navedeno v navodilih za montažo nape. Najmanjša razdalja je 650 mm.
• Najmanjša razdalja med robom aparata in sosednjim visokim kuhinjskim elementom je 40 mm.
• Uporaba zaključnih letev iz masivnega lesa na delovnih ploščah za kuhališči je dovoljena, će ostane minimalni razmik tolikšen, kot je označeno na slikah za vgradnjo.
• Najmanjša razdalja med vgradno kuhalno ploščo in zadnjo steno je označena na sliki za vgradnjo.

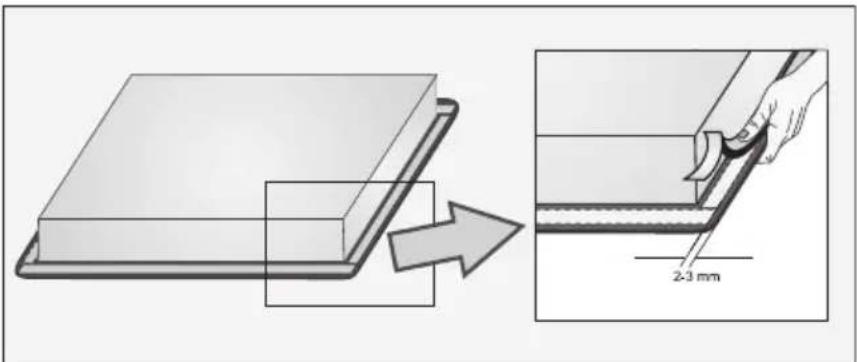

Nameščanje penastega tesnila

Pred vgradnjo aparata v kuhinjski pult je potrebno na spodnjo stran steklokeramičnega (steklenega) kuhališča nalepiti penasto tesnilo, ki je priloženo aparatu (glej sliko).

Vgradnja aparata brez tesnila ni dovoljena!

Tesnilo je potrebno na aparat namestiti na naslednji način:

• iz tesnila je potrebno odstraniti zaščitno folijo,
• tesnilo je potrebno nalepiti na spodnjo stran stekla, kot prikazuje slika (2-3 mm od roba stekla), tesnilo mora biti nalepljeno po celotnem robu stekla. V vogalih se tesnilo ne sme prekrivati.
• pri nameščanju tesnila je potrebno preprečiti, da bi steklo prišlo v stik s kakšnim ostrim predmetom.

OPOMBA

Na nekaterih aparatih je tesnilo že nameščeno!

Mere izreza vgradne kuhalne plošče

• SIVK6


- SIVK7

• Kuhalno ploščo lahko vgradite v 30-50 mm debele delovne plošče.
• V primeru, da je debelina plošče večja od 40 mm, je potrebno posneti notranji rob delovne plošče (slika A). Tako zagotovimo zadostno kroženje zraka.

- Pri delovnih pultih debeline 30 mm, je potrebno narediti izrez za ploščo na sredini pečice in dovolj odmaknjen od sprednjega roba pulta, da indukcijska plošča ne naseda na ščitnik pečice!

- Če želite indukcijsko ploščo vgraditi v obstoječ izrez, preverite možnost vgradnje glede na dane vgradne mere (vgradna globina 56 mm).

Postopek vgradnje

Prezračevalne odprtine spodnjega kuhinjskega elementa

• Delovna plošča mora biti nameščena povsem ravno.
• Izrezane površine ustrezno zaščitite.
• Priložene pritrditvene elemente 4 s priloženimi vijaki 4 privijte na sprednjo in zadnjo steno kuhalnika na že to pripravljeno luknjo in izsek.
• Kuhalnik priključite na električno omrežje (glejte navodilo za priključitev kuhalnika na električno omrežje).
• Kuhalnik vstavite v izrezano odprtino.
• Kuhalnik od zgoraj močno pritisnite ob delovno ploščo.
• Za vijačenje pritrdilne sponke ni dovoljeno uporabljati vijakov daljših od 6,5mm.

- Za normalno delovanje elektronike na indukcijski kuhalni plošči, moramo zagotoviti zadostno kroženje zraka.

A Spodnji kuhinjski element s predalom

• Na zadnji strani pohistvenega elementa mora biti obvezno izrez min. višine 140 mm, po celotni širini elementa. Prav tako mora biti zagotovljena min. 6 mm odprtina na sprednji strani, po celotni širini elementa.
• Plošča je opremljena z ventilatorjem, ki se nahaja na njenem spodnjem delu. V primeru, da se pod kuhinjskim elementom nahaja predal, v njem ne smete spravljati majhnih predmetov ali papirja, saj bi, će bi jih ventilator vsesal, lahko pokvarili ventilator ali poškodovali hladilni sistem. Prav tako se v njem ne sme spravljati aluminijaste foilje in vnetljivih snovi ali tekočin (na primer razpršil), niti jih postavljati v bližino plošče. Nevarnost eksplozije! Med vsebino predala in vhodom ventilatorja mora biti 20 mm praznega prostora.

- Vgradnja pečice pod indukcijski kuhalnik je možna za izvedbe tipov pečic EVP4.,EVP2., s hladilnim ventilatorjem. Pred vgradnjo pečice je potrebno v območju vgradne odprtine obvezno odstraniti zadnjo steno kuhinjskega elementa. Pravtako mora biti zagotovljena min. 6 mm odprtina na sprednji strani, po celotni širini elementa.

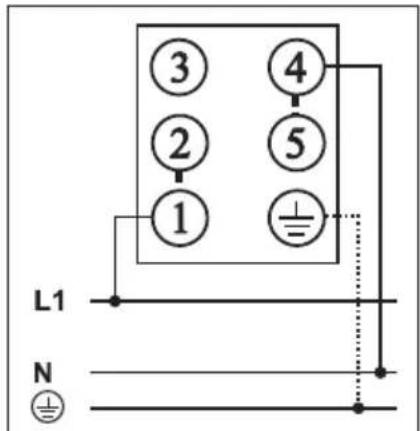

Shema priključitve:

380-415V 2N \~ / 50/60 Hz

220-240V \~ / 50/60 Hz

Aparat je namenjen za dvo fazno priključitev, lahko pa se priključi tudi na eno fazo.

• Dvo fazna priključitev

Za priključitev se lahko uporabijo:

• gumijasti priključni kabli tipa H05 RR-F 4x1,5 z rumenozelenim zaščitnim vodnikom,
• PVC izolirani priključni kabli tipa H05 VV-F 4x1,5 z rumeno-zelenim zaščitnim vodnikom, ali drugi enakovredni ali večvredni kabli.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

• Priključitev sme opraviti le pooblaščeni strokovnjak. Zaščita električne napeljave mora ustrezati veljavnim predpisom.
• Priključne sponke so dostopne, ko odprete pokrov priključne doze.
• Pred priključitvijo preverite, će napetost, navedena na napisni tablici, ustreza omrežni napetosti.
• Napisna tablica steklokeramičnega vgradnega kuhalnika je pritrjena na spodnji strani aparata.
• Aparat je izdelan za priključitev na izmenični tok 230 V\~.
• V električni napeljavi mora biti predvidena stikalna naprava, ki aparat v vseh polih ločuje od omrežja in v kateri je v odprtem položaju razmik med kontakti najmanj 3 mm. Primerne so varovalke, zaščitna tokovna stikala ipd.
• Priključek mora biti izbran glede na tokovno možnost instalacije in varovalk.
• Glede na zaščitenost pred nevarnostjo požara so aparati tega tipa lahko na eni strani vgrajeni ob visok pohištveni element, ki je višji od aparata. Na drugi strani pa je lahko postavljen le pohištveni element enake višine, kot je aparat.
• Tokovodeči in izolirani deli morajo biti po vgradnji zaščiteni pred možnostjo dotika.

POZOR!

Pred vsakim posegom vedno prekinite dovod električne energije aparatu. Glede na omrežno napetost je treba aparat priključiti po prikazani shemi. Zaščitni vodnik (PE) priključite na sponko, označeno z znakom za ozemljitev ^1 . Priključni kabel morate voditi skozi razbremenilno napravo, ki kabel varuje pred izvlečenjem.

Po priključitvi vklopite vsa grela za približno 3 minute, da preverite njihovo delovanje.

Priključna sponka

S ploščatim izvijačem odprite priključno sponko.

Enofazna priključitev z omejevanjem maksimalne skupne moči (samo pri modelu s štirimi kuhalnimi polji)

• Če vaša hišna varovalka ne omogoča toka 32 A, lahko na aparatu vklopite funkcijo omejevanje maksimalne skupne moči, tako da tok ne preseže 16 A porabe.
• Če aktivirate omejevanje maksimalne skupne moči, lahko moč na kuhalnih poljih povečujete le dokler skupna moč ne doseže omejitve. Na to vas opozori zvočni signal in utripanje nastavitve.
• Nastavitev lahko aktivirate dve minuti po priključitvi napajanja.(aparat mora biti izklopljen in odklenjen)
• Sočasno se dotaknite vseh tipk za izbiro kuhalnih polj (C) in jih zadržite 3 sekunde, da se oglasi kratek zvočni signal. Na prikazovalniku se izpiše »Hi«. To pomeni visoka (High) moč.
• S pritiskom na »-» ali »+« (E) spremenite nastavitev na »Lo«. To pomeni nizka (Low) moč.
• Za potrditerv nastavitve se ponovno dotaknite vseh tipk za izbiro kuhalnih polj in jih zadržite 3 sekunde. Oglasi se kratek zvočni signal in prikaz izgine.
• Zmanjšana nastavitev je shranjena. Če želite ponovno spremeniti to nastavitev, morate aparat za nekaj sekund izklopiti iz električne priključitve.

Opomba: Nastavitev lahko prekinete s pritiskom na tipko vklop/izklop (A) oziroma se po eni minuti samodejno prekine. Aktivna ostane stara nastavitev.

Primer: Če imate dve kuhalni polji nastavljeni na vrednost P, ostalih dveh kuhalnih polj ne morete uporabljati. Če pa želite hkrati uporabljati vsa štiri kuhalna polja, so lahko posamezne nastavitve nastavljene največ do vrednosti 7.

TEHNIČNI PODATKI

Napisna tablica

A Serijska številka
B Šifra
C Model
D Tip
E Blagovna znamka
F Tehnični podatki
G Znaki skladnosti

PRIDRŽUJEMO SI PRAVICO DO SPREMEMB, KI NE VPLIVAJO NA FUNKCIONALNOST APARATA.
