NAVODILA ZA UPORABO K6N3AB GORENJE

Kombinirana in Plinska kuhalna plošča je izdelana za uporabo v gospodinjstvu.

Za pakiranje izdelkov uporabljamo okolju prijazne materiale, ki se lahko brez nevarnosti za okolje ponovno predelajo (reciklirajo), deponirajo ali uničijo.

V ta namen so ustrezno označeni tudi embalažni materiali.

Navodila za uporabo

Navodila za uporabo so namenjena uporabniku.

Opisujejo aparat ter upravljanje z njim. Prilagojena so različnim tipom aparatov, zato lahko vsebujejo tudi opise funkcij, ki jih vaš aparat nima.

Ta navodila so veljavna le, će je simbol države napisan na aparatu. Če simbola države na aparatu NI, je potrebno upoštevati tehnnična navodila, kjer boste dobili potrebna navodila za predelavo aparata v skladu z zahtevami za uporabo v tej državi.

Navodila za priključitev

Priključitev mora biti izvedena v skladu z navodili, ki so priložena aparatu, ter veljavnimi predpisi in standardi.

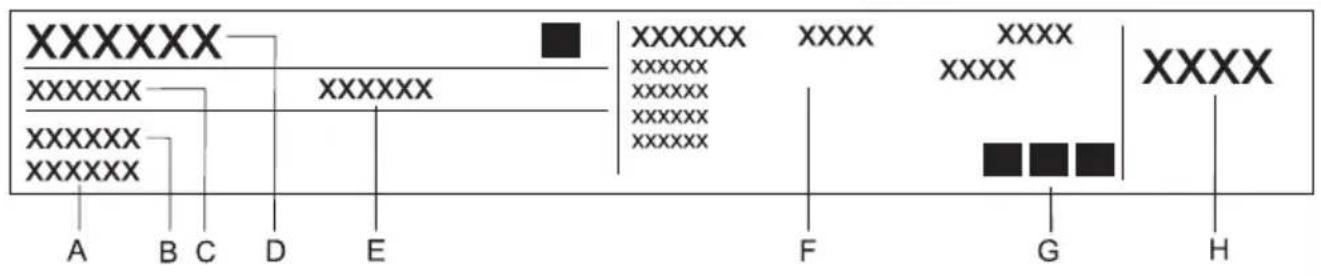

Napisna tablica z osnovnimi podatki je pritrjena na spodnji strani kuhalne plošče.

Pomembna opozorila ....3

Opis aparata ....4

Kuhalna mesta 6

Upravljanje električnih kuhališč......8

Upravljanje kuhalnih gorilnikov ....9

Čiščenje in vzdrževanje 10

Posebna opozorila in javljanje napak 11

Vgradnja kuhalne plošče 12

Priključitev kuhalne plošče na električno omrežje....15

Priključitev kuhalne plošče na plin ....16

Tabela šob ....19

Tehnični podatki 20

Pomembna opozorila

• Aparat sme vgraditi v pohištveni element ter ga priključiti na električno omrežje in plin samo strokovnjak.
• Gorilnikov ne uporabljajte, če izhajajoči plin ne gori s stabilnimi plameni.
• Če zavohate plin v prostoru, zaprite glavni ventil za dovod plina na jeklenki ali plinski napeljavi, ugasnite vse vrste ognja (tudi cigareto), prostor takoj prezračite, ne vklapljajte električnih naprav ter pokličite strokovnjaka za plin.
• Prav tako zaprite glavni ventil za dovod plina v primeru, če gorilnikov dalj časa ne boste uporabljali (na primer odhod na počitnice).
• Med delovanjem aparata majhnih otrok nikoli ne puščajte brez nadzora. Nevarnost opeklin!
• Pri kuhanju ali pečenju se lahko pregreta maščoba ali olje na kuhališču I hitro vnameta. Obstaja nevarnost opeklin in požara, zato pečenje stalno nadzorujte.
• Bodite pozorni na natančno namestitev delov gorilnika.
• Ob motnjah takoj izklopite dovod električne energije aparatu. Pokličite servis.
• Naprav na vročo paro ali visokotlačne čistilnike ne uporabljajte za čiščenje aparata, ker lahko to prive de do električnega udara.
• Aparat je izdelan v skladu z vsemi predpisanimi varnostnimi standardi, kljub temu pa ne priporočamo, da bi ga brez potrebnega nadzora uporabljale osebe z zmanjšanimi fizičnimi, gibalnimi ali mentalnimi zmogljivostmi ali osebe s pomanjkanjem izkušenj ali znanja. Enako priporočilo velja tudi glede uporabe aparata s strani mladoletnih oseb.
• Pri dolgotrajni uporabi litoželeznih plošč, lahko področje plošče in robnik kuhalnega mesta spremenita barvo. Servisni poseg ni predmet garancije.
• Pozor: Rezultat uporabe plinskega aparata za kuhanje je proizvodnja toplote, vlage in produktov zgorevanja v prostoru, v katerem je aparat maneščen. Zagotovite, da je kuhinja dobro prezračevana še posebej, če je naprava v uporabi: zagotovite, da bodo odprtine naravnega prezračavanja odprte ali namestite mehansko napravo za prezračevanje (prezračevalna napa).
• Pozor: Ta aparat je namenjen izključno za kuhanje. Aparat se ne sme uporabljati v druge namene, kot na primer ogrevanje prostora.

Simbol na izdelku ali njegovi embalaži označuje, da z izdelkom ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme. S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice in vplive na okolje in zdravje ljudi, ki bi se lahko pojavile v primeru nepravilnega odstranjevanja izdelka. Za podrobnejše informacije o odstranjevanju in predelavi izdelka se obrnite na pristojen mestni organ za odstranjevanje odpadkov, komunalno službo ali na trgovino, v kateri ste izdelek kupili.

Opis aparata

(oprema odvisno od modela)

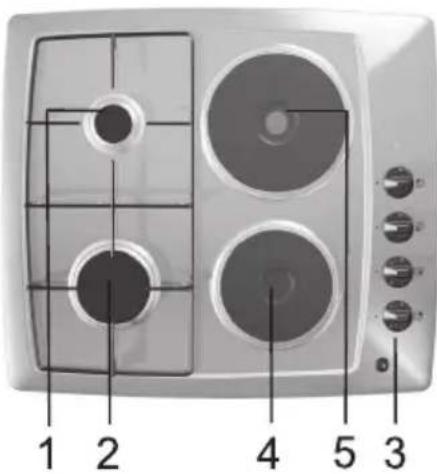

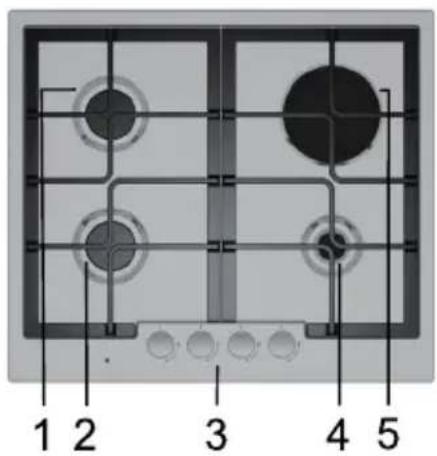

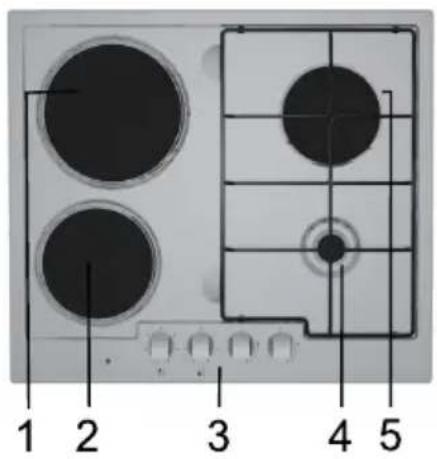

Površina kuhalnika s plinskimi in z električnimi kuhališči
tip KVK4...

tip KVK6... tip PVK6...

1. Kuhalno polje zadaj levo
2. Kuhalno polje spredaj levo
3. Gumbi za upravljanje
4. Kuhalno polje zadaj desno
5. Kuhalno polje spredaj desno

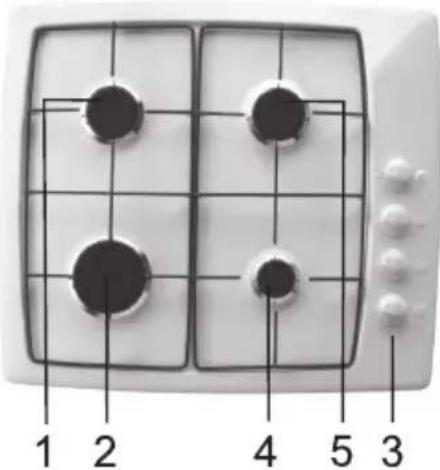

Površina kuhalnika s plinskimi kuhališči
tip PVK4...

Gumb za upravljanje

(odvisno od modela)

Električni

A) Električna kuhalna mesta

Kuhalna mesta brez posode za 3-5 minut vključite na najvišjo stopnjo, da se tako razdimijo. S tem zaščitna prevleka kuhalnih plošč doseže svojo največjo trdnost.

• Ne vključujte kuhalnih mest brez posode in jih nikoli ne uporabljajte za ogrevanje prostora!
• Pazite, da bodo kuhalna mesta in dno posode čista ter suha, da je omogočeno dobro prevajanje toplote in se grelna površina ne poškoduje.
• Na kuhalnih mestih se lahko pregreta maščoba in olje lahko hitro vnameta. Zato pripravljajte jedi z maščobo ali oljem (na primer ocvrt krompir) previdno in pod stalnim nadzorom.
• Na kuhalne plošče ne smete postavljati vlažne posode ali pokrovov, prekritih s paro. Vlaga škoduje kuhalnim mestom.
• Nikar ne ohlajajte vroče posode na neuporabljenih kuhalnih mestih, ker se pod posodo ustvarja kondenz, ki pospešuje korozijo.

Nasveti pri uporabi posode

Uporabljajte kakovostno posodo z ravnim in stabilnim dnom.

• Prenos toplote je najboljši, kadar sta dno posode in kuhalno mesto enakega premera ter je posoda postavljena na sredino kuhalnega mesta.
• Pri kuhanju v posodi iz ognjevarnega ali temperaturno obstojnega stekla ali porcelana upoštevajte navodila proizvajalca posode.
• Če uporabljate lonec pod pritiskom (ekonom lonec), ga nadzorujte, dokler ni dosežen pravilen pritisk. Kuhalno mesto naj najprej obratuje z največjo močjo, nato pa po navodilih proizvajalca lonca z ustreznim senzorjem pravočasno zmanjšate obratovalno moč.
• Pazite, da bo v loncu na pritisk, oziroma v vseh ostalih loncih in posodah vedno dovolj tekočine, saj uporaba praznega lonca na kuhalni plošči zaradi pregrevanja poškoduje tako lonec kot kuhalno polje.
• Posoda iz ognjevarnega stekla s posebej brušenim dnom je primerna za uporabo na kuhalnih ploščah, će ustreza premeru kuhalnega mesta. Posode z večjim premerom lahko počijo zaradi termične napetosti.
• Pri uporabi posebne posode morate upoštevati navodila proizvajalca.

Varčevanje z energijo

• Premeri dna ponev in loncev se morajo ujemati s premerom kuhalnega mesta. Če je posoda premajhna, pride do izgube toplote, kuhalno mesto pa se lahko poškoduje.
• Uporabite pokrovko, če priprava hrane to omogoča.
• Posoda naj bo primerne velikosti tudi glede na količino jedi. Priprava manjše količine jedi v veliki posodi pomeni izgubo energije.
• Jedi z dolgim časom kuhanja pripravljajte v loncu pod pritiskom (ekonom lonec).
• Razno zelenjavo, krompir ipd. lahko kuhate v manjši količini vode. Tako se jed skuha, vendar je pri tem pomembno, da je pokrovka dobro zaprta. Po zavretju zmanjšajte moč na stopnjo, ki zagotavlja počasno vretje.

Pomembna opozorila

• Če želite hrano zapeči, gorilnik najprej nastavite na največjo moč in nato kuhanje nadaljujte z najmanjšo močjo.
• Pri vseh modelih so gorilniki kuhališč termoelektrično varovani. Če plamen gorilnika nekontrolirano ugasne (prekipela jed, prepih ipd.), se dovod plina samodejno zapre. Izključena je možnost, da bi plin uhajal v prostor.
• Pokrov gorilnika vedno postavite zelo natančno na krono gorilnika. Pazite, da so reže na kroni gorilnika vedno proste.

Posoda

1 Pokrov krone gorilnika
2 Krona gorilnika z nosilcem pokrova gorilnika
3 Termoelement
4 Vžigalna svečka
5 Šoba

• Pravilno izbrana posoda zagotavlja optimalen čas kuhanja in porabo plina. Najvažnejši je premer posode.
• Ognjeni zublji, ki segajo preko roba premajhne posode, uničujejo posodo. Večja je tudi poraba plina.
• Za izgorevanje potrebuje plin tudi zrak, tega pa pri preveliki posodi ne dobi dovolj in izkoristek zgorevanja je manjši.

Nastavek rešetke uporabite, kadar kuhate v posodi manjšega premera. Položite ga na rešetko nad pomožnim gorilnikom.

Vrsta gorilnika Premer posode
Veliki (3,0kW) 220-260 mm
Normalni (1,9kW) 160-200 mm
Pomožni (1,0kW) 120-140 mm
Trokrožni (3,5kW) 220-260 mm

Upravljanje električnih kuhališč

• Kuhalna mesta upravljate z gumbi, vgrajenimi v upravljalno ploščo.
• Rumena lučka sveti, kadar je vključeno vsaj eno kuhalno mesto.
• Na gumbih so moči gretja označene od 1-6. Vmesne moči izbirate in nastavljate stopenjsko. Pri stopenjskih stikalih lahko vrtite gumb v obe smeri.
• Smiselno je, da 3-5 minut pred koncem kuhanja izključite kuhalno mesto in tako izkoristite preostalo toploto ter prihranite energijo. (V tabeli boste našli primere za uporabo posameznih stopenj moči).

S
0 Kuhalno mesto je izključeno.
1 Vzdrževanje temperature in pogrevanje manjših količin.
2 Pogrevanje.
3	Pogrevanje oziroma dolgotrajno kuhanje večjih količin.
4 Zaporedno pečenje (omlete ipd.).
5 Pečenje v maščobi (cvrenje ipd.).
6 Hitro segrevanje.

Upravljanje kuhalnih gorilnikov

Prižiganje in delovanje gorilnikov

• Kuhalne gorilnike upravljajte z gumbi na kuhalniku. Na gumbih so moči gretja označene z velikim in malim plamenom (gl. poglavje Opis aparata).
• Gumb vrtite preko položaja velikega plamena (♂) do položaja malega plamena (♂) in nazaj. Obratovani položaj je med obema plamenoma.
• Plinska kuhališča lahko prižgete s pomočjo električne vžigalne svečke, ki je vgrajena ob vsakem gorilniku (imajo samo nekateri modeli).

Pred vrtenjem gumba je vedno potrebno pritisniti gumb.

Enoročno prižiganje

• Če želite prižgati plinski gorilnik, pritisnite izbrani gumb gorilnika in ga obrnite v položaj največje moči gorilnika. Aktivira se električna iskra vžigalne svečke ter prižge izhajajoči plin.
• Če električni vžig zaradi izpada električne energije ali vlažnih vžigalnih svečk ne deluje, lahko prižgete plin tudi z vžigalico ali vžigalnikom za plin. Po vžigu držite gumb pritisnjen še približno 10 sekund, dokler se plamen ne umiri.
• Plamen lahko nato nastavljate med najvišjo in najnižjo stopnjo. Ne priporočamo nastavitev med ( ) in ( ). V tem območju plamen ni stabilen in lahko ugasne.

Če se po 15 sekundah gorilnik ni prižgal, zaprite gorilnik in počakajte najmanj 1 minuto. Potem ponovite postopek prižiganja.

Če plamen gorilnika ugasne (vseeno zaradi katerega vzroka) zaprite gorilnik in pred preizkusom ponovnega vžiga počakajte vsaj 1 minuto.

Čiščenje in vzdrževanje

Greline plošče

Aparat čistite s toplo vodo, tekočim detergentom in mehko krpo. Ne uporabljajte grobih čistil in ostrih predmetov. Zažgane oziroma prisušene ostanke hrane navlažite z vlažno krpo in omehčajte z ustreznim čistilom.

Dele iz nerjavne pločevine čistite z za to namenjenimi čistili. S suho, dobro vpijajočo mehko krpo, nanesite čistilo v tankem sloju na suho in hladno površino ter rahlo drgnite v smeri površinske obdelave. Trdovratnejše madeže očistite z vlažno krpo in čistilom, nato pa s suho krpo zdrgnite do sijaja. Teh čistil ne smete uporabljati za čiščenje aluminija.

1 Pokrov krone gorilnika
2 Krona gorilnika z nosilcem pokrova gorilnika
3 Termoelement (samo pri varovanih gorilnikih, imajo samo nekateri modeli)
4 Vžigalna svečka

• Okolico kuhalnih mest čistite s toplo vodo z dodatkom pomivalnega sredstva. Trdovratno umazanijo pred tem zmehčajte z gobico.
• Ob vsakem pojavu umazanije je potrebno vsa kuhalna mesta temeljito očistiti. Če so manj umazana zadostuje, da jih obrišete z vlažno krpo in vodo z dodatkom pomivalnega sredstva. Pri močnejši umazaniji uporabljajte z detergentom prepojeno jekleno volno. Kuhalna mesta je nato treba obvezno zdrgniti do suhega.
• Tekočine, ki vsebujejo sol, jedi, ki so prekipele in vlaga, škodujejo kuhalnim mestom. Zato jih je treba vedno čisto in do suhega obrisati.
• Za negovanje kuhalnih mest občasno uporabite malo olja za šivalne stroje ali pa običajna čistilna in negovalna sredstva, ki jih dobite v trgovini. Nikoli ne uporabljajte masla, slanine ali podobnega (nevarnost korozije). Če je kuhalno mesto malce segreto, čistilno sredstvo hitreje prodira v pore.

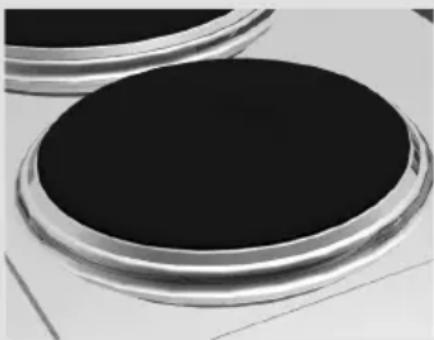

• Obroči kuhalnih plošč so iz nerjavne pločevine in se zaradi termičnih obremenitev med kuhanjem lahko obarvajo rahlo rumeno. Ta pojav je fi zikalno pogojen. Porumenela mesta je možno odstraniti z običajnimi čistili za kovine. Agresivni pripomočki za čiščenje posode niso primerni ker povzročajo praske.

Plinska kuhališča

• Za čiščenje plinske rešetke, kuhalne površine ter delov gorilnikov lahko uporabite vročo vodo z dodatkom čistila za pomivanje posode.
• Termo element in vžigalno svečko očistite z mehko krtačko. Ti deli morajo biti brezhibno čisti, saj je le tako zagotovljeno pravilno delovanje.
• Očistite krono in pokrov gorilnika. Posebej bodite pozorni, da bodo izstopne odprtine na kroni gorilnika čiste..
• Po čiščenju vse dele dobro osušite in jih pravilno sestavljene namestite nazaj. Zaradi poševno ležečih delov je prižiganje gorilnikov težje.

Opozorilo: Pokrovi gorilnikov so emajlirani v črni barvi. Zaradi visokih temperatur se ni mogoče izogniti barvnim spremembam, kar sicer ne vpliva na delovanje gorilnikov.

Posebna opozorila in javljanje napak

V garancijskem roku lahko vsa popravila izvaja le s strani proizvajalca pooblaščeni servis.

Pred začetkom popravila je potrebno aparat obvezno izključiti z električnega omrežja in sicer z izklopom varovalke ali z odstranitvijo priključnega kabla iz vtičnice.

Nepooblaščeni posegi in popravila štedilnika lahko povzročijo nevarnost električnega udara ter kratkega stika, zato jih ne izvajajte. Prepustite takšna dela strokovnjaku oziroma servisu.

V primeru manjših motenj v delovanju aparata preverite v teh navodilih, če lahko vzroke odpravite sami.

Pomembno

Obisk servisa v času garancije ni brezplačen, će aparat ne deluje zaradi napačnega upravljanja.

Navodila za uporabo imejte shranjena tako, da so vedno dosegljiva in će aparat posredujete naprej, izročite z njim tudi navodila.

V nadaljevanju boste našli nekaj nasvetov v zvezi z odpravljanjem motenj.

Kaj se je zgodilo ... Možen vzrok Odpravljanje napake
...če gorilniki ne gorijo enakomerno?	Plamen je zaradi napačne nastavitve plina neenakomeren.	Strokovnjak naj preveri nastavitev plina!
...če se plamen gorilnikov nenadoma spremeni?	Napačno zloženi deli gorilnika Pravilno zložite dele gorilnika.
...če je za prižiganje gorilnikov potrebno dlje časa držati gumb za prižiganje?	Napačno zloženi deli gorilnika Pravilno zložite dele gorilnika.
...če plamen ugasne po vžigu?	Prekratko pritiskanje gumba Preveč rahlo pritiskanje gumba	Držite gumb pritisnjen dlje časa. Preden spustite gumb, ga močno pritisnite.
...če je rešetka v območju gorilnika spremenila barvo?	Običajen pojav zaradi visoke temperature	Očistite rešetko s čistilom za nego kovin
...če je električno delovanje na splošno moteno?	Varovalka je pokvarjena. Preverite	varovalko v omarici z varovalkami in jo v primeru okvare zamenjajte.
...če električni vžig gorilnikov ne funkcionira več?	Ostanki hrane ali čistila se nahajajo med svečko in gorilnikom	Odprite in previdno očistite odprtino med svečko ter gorilnikom
...če so pokrovi gorilnika grdi?	Običajna umazanija	Očistite pokrove gorilnikov s čistilom za nego kovin

Če motnje kljub upoštevanju zgornjih nasvetov niste uspeli odpraviti, pokličite pooblaščeni servis. Odprava okvare oziroma reklamacije, ki je nastala zaradi nepravilne priključitve ali uporabe aparata ni predmet garancije. Stroške popravila krije uporabnik sam.

Vgradnja kuhalne plošče

Pomembna opozorila

• Aparat sme vgraditi v pohištveni element ter ga priključiti na električno omrežje in plin samo strokovnjak
• Furnir oziroma obloge vgradnega pohištvenega elementa morajo biti obdelane s toplotno obstojnimi lepili (100°C), sicer lahko zaradi manjše temperaturne obstojnosti spremenijo barvo in obliko.
• Kuhalna plošča je primerena za vgradnjo v delovno ploščo nad kuhinjskim elementom širine 600 mm in več.
• Vgradna kuhalna plošča mora biti po končni montaži vgrajen tako, da je do sprednjih dveh pritrdilnih elementov omogočen dostop s spodnje strani.
• Spodnji kuhinjski element ne sme imeti predala. Če ima kuhinjski element vgrajeno horizontalno pregrado mora biti oddaljena 10 cm od spodnje površine delovne plošče. Prostor med pregrado in kuhališčem mora biti prazen in vanj ne smete odlagati predmetov.

• Viseči kuhinjski elementi nad kuhalno ploščo morajo biti nameščeni tako visoko, da ne motijo delovnega procesa.

• Razdalja med kuhalno ploščo in kuhinjsko napo mora biti tolikšna, kot je navedeno v navodilih za montažo nape. Najmanjša razdalja je 650 mm.

• Najmanjša razdalja med robom aparata in sosednjim visokim kuhinjskim elementom je 100 mm.
• Uporaba zaključnih letev iz masivnega lesa na delovnih ploščah za kuhališči je dovoljena, će ostane minimalni razmik tolikšen, kot je označeno na slikah za vgradnjo.
• Najmanjša razdalja med vgradno kuhalno ploščo in zadnjo steno je označena na sliki za vgradnjo.
  • Vgradni kuhalno ploščo lahko vgradite v 30-50 mm debele delovne plošče.

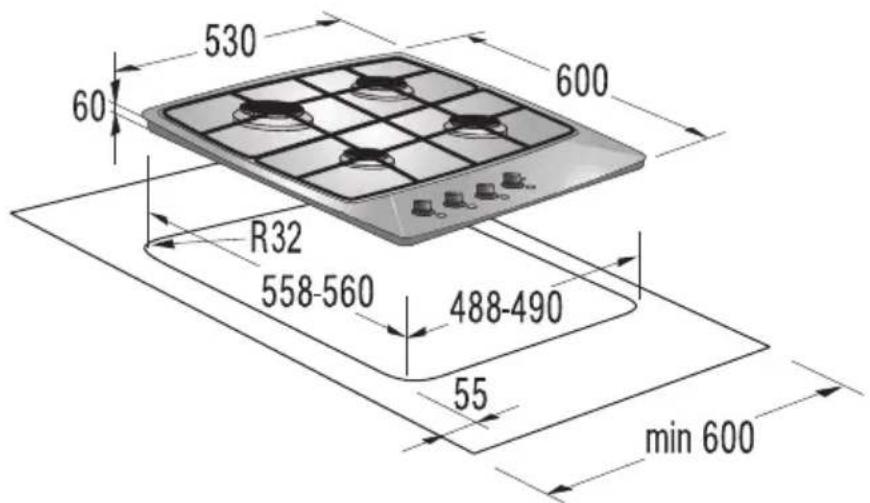

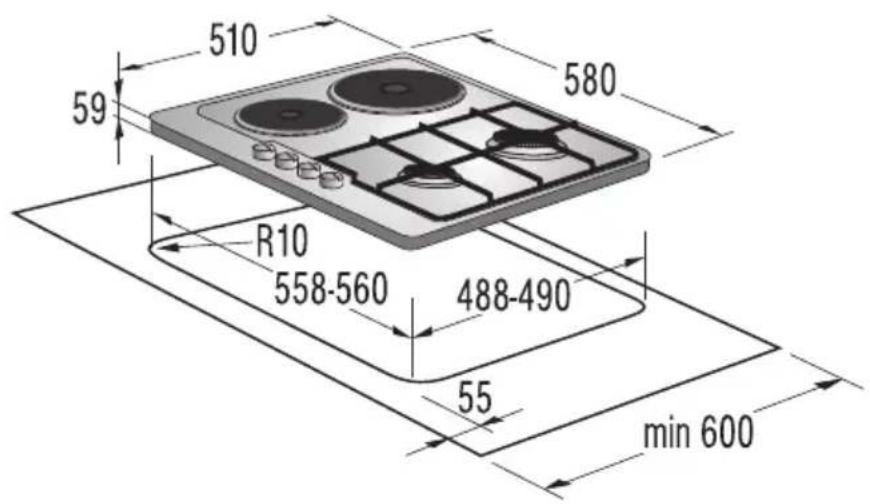

Mere izreza vgradne kuhalne plošče

tip KVK4., PVK4...

tip KVK6., PVK6...

Postopek vgradnje

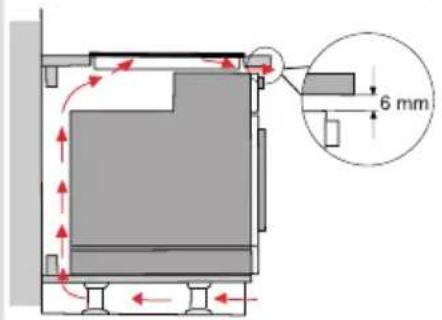

• Vgradnja pečice pod kuhalno ploščo je možna za izvedbe tipov pečic EVP4, EVP2..., opremljene s hladilnim ventilatorjem.
• Pred vgradnjo pečice je potrebno v območju vgradne odprtine obvezno odstraniti zadnjo steno kuhinjskega elementa. Prav tako mora biti zagotovljena minimalno. 6 mm odprtina na sprednji strani.

- Delovna plošča mora biti nameščena povsem ravno.

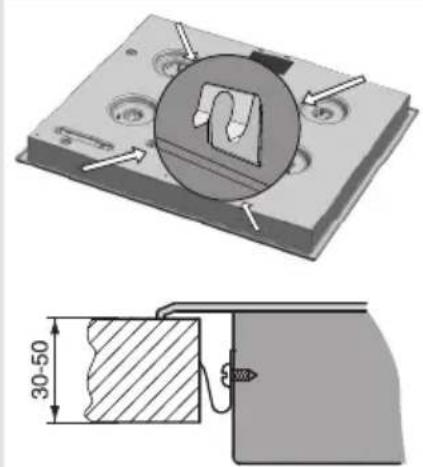

- Priložene pritrditvene elemente (4) s priloženimi vijaki (4) privijte na sprednjo in zadnjo steno kuhalnika na že to pripravljeno luknjo ter izsek

- Kuhalno ploščo priključite na električno omrežje in dovod plina (glejte navodilo za priključitev kuhalnika na električno omrežje in dovod plina).

- Za vijačenje pritrdilne sponke ni dovoljeno uporabljati vijakov daljših od 6,5mm.

tip KVK4., PVK4..

- Na spodnji rob plošče prilepite priloženo samolepilno tesnilo (tesnilo ne lepite čez sprednji nosilec).

tip KVK6., PVK6..

- Na spodnji rob plošče prilepite priloženo samolepilno tesnilo.

- Kuhalno ploščo vstavite v izrezano odprtino in jo od zgoraj močno pritisnite ob delovno ploščo.

Priključitev kuhalne plošče na električno omrežje

Pomembna opozorila

• Priključitev sme opraviti le pooblaščeni strokovnjak.
• Zaščita električne napeljave mora ustrezati veljavnim predpisom.
• Priključne sponke so dostopne, ko odprete pokrov priključne sponke.
• Pred priključitvijo preverite, će napetost, navedena na napisni tablici, ustreza omrežni napetosti.
• Napisna tablica z osnovnimi podatki je pritrjena na spodnji stranikuhalne plošče.
• V električni napeljavi mora biti predvidena stikalna naprava, ki aparat v vseh polih ločuje od omrežja in v kateri je v odprtem položaju razmik med kontakti najmanj 3 mm. Primerne so varovalke, zaščitna tokovna stikala ipd.
• Priključek mora biti izbran glede na tokovno možnost instalacije in varovalk.
• Glede na zaščitenost pred nevarnostjo požara so aparati tega tipa lahko na eni strani vgrajeni ob visok pohištveni element, ki je višji od aparata. Na drugi strani pa je lahko postavljen le pohištveni element enake višine, kot je aparat.
• Tokovodeči in izolirani deli morajo biti po vgradnji zaščiteni pred možnostjo dotika.

POZOR!

• Pred vsakim posegom vedno prekinite dovod električne energije aparatu. Glede na omrežno napetost je treba aparat priključiti po prikazani shemi. Zaščitni vodnik (PE) priključite na sponko, označeno z znakom za ozemljitev.
• Priključni kabel morate voditi skozi razbremenilno napravo, ki kabel varuje pred izvlečenjem.
• Po priključitvi vklopite vsa grela za približno 3 minute, da preverite njihovo delovanje.

Shema priključitve:

• Zaradi napačne priključitve se lahko uničijo deli aparata in v tem primeru nimate pravice do garancije!
• Pred priključitvijo morate preveriti, će je napetost, navedena na napisni tablici, enaka obstoječi napetosti električnega omrežja. Priključno napetost uporabnika (230 V proti N) mora strokovnjak preveriti z merilno napravo!
• Priključni kabel na hrbtni strani aparata morate speljati tako, da se ne dotika zadnje stene kuhalnika, ker se ta med obratovanjem kuhalnika segreje.

Povezovalni mostički so odloženi na za to pripravljenem mestu v sponki. Vijaki priključkov so že v odprtem stanju, zato jih ni potrebno odvijačiti. Pri vijačenju se zasliši rahel 'klik', kar pomeni, da je potrebno vijak trdno priviti do konca.

Za priključitev se lahko uporabijo:

• gumijasti priključni kabli tipa H05 RR-F 4x1,5 z rumeno-zelenim zaščitnim vodnikom,
• PVC izolirani priključni kabli tipa H05 VV-F 4x1,5 z rumeno-zelenim zaščitnim vodnikom, ali drugi enakovredni ali večvredni kabli.

Priključitev kuhalne plošče na plin

Pomembna opozorila

• Ta aparat mora biti priključen v skladu z veljavnimi predpisi, uporablja pa se lahko le v dobro prezračevanih prostorih. Pred priključitvijo ali uporabo aparata preberite navodila.
• Pred namestitvijo in priključitvijo se prepričajte, će so lokalni priključitveni pogoji (vrsta plina in tlak plina) ter prireditev aparata združljivi.
• Prireditev tega aparata je navedena na napisni tablici.
• Ta aparat ni primeren za priključitev na napravo za odvod produktov zgorevanja (dimnik). Aparat mora biti nameščen in priključen v skladu z veljavnimi predpisi za priključitev. Posebno pozornost je potrebno posvetiti ustreznim zahtevam glede prezračevanja.

Priključitev

• Na plin priključite aparat po predpisih lokalnega distributerja plina.
• Kuhalna plošča je na spodnji strani opremljen s priključkom za plin z navojem EN ISO 10226-1 / -2 ali EN ISO 228-1 (Odvisno od priključnih predpisov posamezne države.).
• Aparatu je priložen nastavek za tekoči plin in nekovinska tesnilka.
• Pri priključevanju je treba koleno R 1/2 pridržati, da se ne zasuče.
• Za tesnjenje priključnih spojev se uporabljajo nekovinske odobrene tesnilke in odobrena tesnilna sredstva. Tesnilke so uporabne samo za enkratno tesnjenje. Debelina ploščatih nekovinskih tesnilk se sme deformirati do 25%.
• Aparat priključite na priključek za plin z atestirano gibljivo cevjo.

Prireditev na drugo vrsto plina

• Gibljiva priključna cev se mora prosto premikati. Ne sme priti v stik s premičnimi deli kuhinjskih elementov (npr. predalom), pravtako se ne sme dotikati dna kuhalne plošče.
• Če je v kuhinjski element pod kuhalno ploščo vgrajena električna vgradna pečica mora biti opremljena s hladilnim ventilatorjem) priključna cev pa mora biti popolnoma kovinska (na primer gibljiva plinska priključna cev iz nerjavečega jekla).

Po priključitvi plinskega kuhalnika je potrebno preveriti tesnost spojev.

Priključek za priključitev na plin

A Priključek EN ISO 10226-1 / -2 ali EN ISO 228-1 (Odvisno od priključnih predpisov posamezne države.).
B Nekovinska tesnilka debeline 2 mm
C Cevni nastavek za tekoči plin (Odvisno od priključnih predpisov posamezne države.)

Po prilključitvi preverite pravilno delovanje gorilnikov. Plamenčki morajo goreti z jasno vidnimi modro zelenimi jedri. Če plamen ni stabilen po potrebi povečajte minimalno moč. Uporabniku razložite upravljanje gorilnikov in skupaj preberite navodila za uporabo.

• Pred prireditvijo na drugo vrsto plina kuhalnika ni potrebno izvleči iz delovne plošče.
• Pred prirejanjem izklopite aparat z električnega omrežja in zaprite dovod plina.
• Zamenjajte obstoječe šobe za nazivno toplotno obremenitev z ustreznimi šobami za novo vrsto plina (glejte tabelo).
• Regulacijski vijak za minimalno toplotno obremenitev pri prireditvi na tekoči plin privijajte do konca, da dosežete minimalno toplotno obremenitev.
• Regulacijski vijak za minimalno toplotno obremenitev pri prireditvi na zemeljski plin odvijte, da dosežete minimalno toplotno obremenitev, vendar ne več kot za 1,5 obrata.

• Snemite nosilno rešetko in pokrove gorilnikov s krono.
• Pri dvojnem gorilniku so nastavitveni elementi dostopni za ščitno ploščico glavne šobe.
• Snemite gumbe za upravljanje skupaj s tesnilkami.

Plinska pipa

Regulacijski vijak za minimalno toplotno obremenitev

Vrsta, pritisk plina Pomožni		gorilnik				Normalni gorilnik		Veliki gorilnik		Trojni gorilnik
Wobejevo število		Standardni Hitri
		max min max min max min max min max min
Zemeljski plin H Wo=45,7÷ 54,7 MJ/ m3, Zemeljski plin E , Zemeljski plin E+ Wo=40,9÷54,7 MJ/m3 G20, p=20mbar	Naz. topl. obrem. (kW)	1 0,6	1 0,6 1,9	0 0,46 3	0,76 3,5	1,56
	Poraba (l/h) 95,21	34,4 95,2	1 34,4 18	0,9 43,8	285,64 7	2,4 333,2	148,5
	Oznaka šobe (1/100mm)	77 - 78 - 104 - 129 - 140 •
	Šifra šobe	162081	162082	162083 16	2084 16	2085
Tekoči plin3+, 3B/P Wo=72,9÷87,3MJ/m3 G30 p=30 mbar	Naz. topl. obrem. (kW)	1 0,36	1 0,36	1,90 0,46	3 0,76 3,5	1,56
	Poraba (g/h) 71,7	26,2 71,7	26,2 138	1 33,4 2	15,0 55,3	254,5 1	3,4
	Oznaka šobe (1/100mm)	50	24	50	24	69	26	87	33	93	57
	Šifra šobe	162162	162162	162164 16	2165 16	2166

• Vgrajeni so regulacijski vijaki za tekoči plin, ki pa so tovarniško nastavljeni na plin za katerega je aparat tovarniško prirejen.
• Pri predelavi na drug plin je potrebno regulacijski vijak priviti ali odviti na zahtevani pretok plina (dovoljeno odvitje regulacijskega vijaka maximalno. 1,5 obrata od naseda).

Moči gorilnikov so podane z upoštevanjem zgornje kalorične vrednosti Hs.

Opozorilo: Ta dela sme opraviti le strokovnjak, pooblaščen od distributerja plina oziroma pooblaščenega Servisa!

Napisna tablica

A Serijska številka
B Model
C Tip
D Blagovna znamka
E Šifra
F Tehnični podatki
G Znaki skladnosti
H Tovarniška prireditev plina

PRIDRŽUJEMO SI PRAVICO DO SPREMEMB, KI NE VPLIVAJO NA FUNKCIONALNOST APARATA.
