Typ výrobku	Vstavaná elektrická rúra
Značka	Concept
Model	ETV7560BC
Kategória	Rúra
Šírka	60 cm
Výška	45 cm
Hĺbka	55 cm
Hmotnosť netto	30 kg
Napájanie	220-240 V ~ 50 Hz
Príkon	2.5 kW
Energetická trieda	A
Počet funkcií	8 (vrátane konvenčnej, ventilátor, gril, rozmrazovanie, atď.)
Typ čistenia	Katalytický smalt
Detská poistka	Áno
Chladené dvierka	Áno
Vnútorné osvetlenie	Áno
Dostupnosť náhradných dielov	Dostupné v autorizovaných servisných strediskách
Index opraviteľnosti	8.5/10
Záruka	2 roky
Návod na použitie	Bezplatné stiahnutie PDF na notice-facile.com

Často kladené otázky - ETV7560BC Concept

Ako nainštalovať rúru Concept ETV7560BC?

Uistite sa, že rúra je umiestnená v vhodnej skrinke s primeraným vetraním. Pripojte k 220-240 V zásuvke. Vyrovnajte rúru pomocou nastaviteľných nôh. Podrobné inštalačné kroky nájdete v návode na použitie.

Ako predhriať rúru?

Vyberte požadovanú funkciu pomocou otočného ovládača režimov a potom nastavte teplotu pomocou otočného ovládača teploty. Počkajte, kým indikátor ohrevu nezhasne, čo signalizuje dokončenie predhrievania.

Môžem v rúre používať hliníkovú fóliu?

Áno, ale vyhnite sa úplnému zakrytiu dna rúry. Fóliu umiestnite na plechy alebo misy, aby zachytávala kvapky. Nedovoľte, aby sa fólia dotýkala vyhrievacích telies.

Ako čistiť katalytický smalt?

Zahriatie rúry na 250°C na jednu hodinu aktivuje samočistiacu katalytickú vrstvu. Po vychladnutí utrite zvyšky popola vlhkou handričkou.

Čo robí detská poistka?

Detská poistka deaktivuje ovládací panel, aby sa zabránilo náhodnému ovládaniu. Aktivujte ju stlačením a podržaním tlačidla zámku na 3 sekundy.

Prečo rúra nehreje?

Skontrolujte, či je rúra zapojená a či je istič zapnutý. Uistite sa, že časovač je správne nastavený. Ak problém pretrváva, vyhrievacie teleso môže byť potrebné vymeniť.

Ako vymeniť žiarovku v rúre?

Odpojte rúru od napájania. Odstráňte sklenený kryt otočením proti smeru hodinových ručičiek. Vymeňte za žiarovku odolnú voči teplote 300°C (napr. G9 alebo E14) a znova nasaďte kryt.

Môžem rúru použiť na grilovanie?

Áno, vyberte funkciu gril. Jedlo položte na rošt v bezpečnej vzdialenosti od horného vyhrievacieho telesa. Sledujte varenie, aby ste predišli spáleniu.

Má rúra funkciu rozmrazovania?

Áno, funkcia rozmrazovania používa cirkuláciu vzduchu ventilátorom pri nízkej teplote na rovnomerné rozmrazenie mrazených potravín. Odporúčané časy nájdete v návode.

Čo je index opraviteľnosti a prečo je vysoký?

Index opraviteľnosti (8.5/10) naznačuje, že rúra je navrhnutá pre ľahkú demontáž a dostupnosť náhradných dielov, čo ju robí ľahko opraviteľnou pre profesionálov alebo domácich kutilov.

NÁVOD NA OBSLUHU ETV7560BC Concept

Elektrická multifunkčná rúra vstavaná

Ďakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celú dobu jeho používania.

Pred prvým použitím si pozorne preštuđujte celý návod na obsluhu a potom si ho uschovajte. Zaistite, aby aj ostatné osoby, ktoré budú s výrobkom manipulovať, boli oboznámené s týmto návodom.

OBSAH

Technické parametre

Dôležité upozornenie

Kondenzácia vody

Opis výrobku

Jednotlivé funkcie pečenia

Tipy na pečenie

Návod na obsluhu

Základné funkcie spotrebiča

Pokročilé funkcie spotrebiča

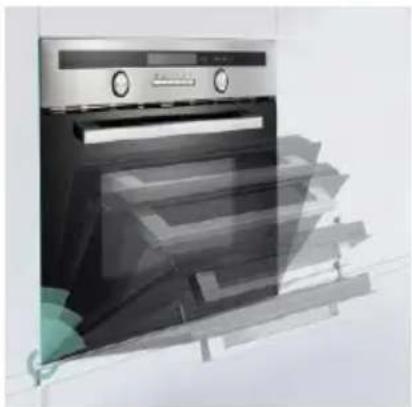

Mäkké zatváranie dverí (Soft closing doors)

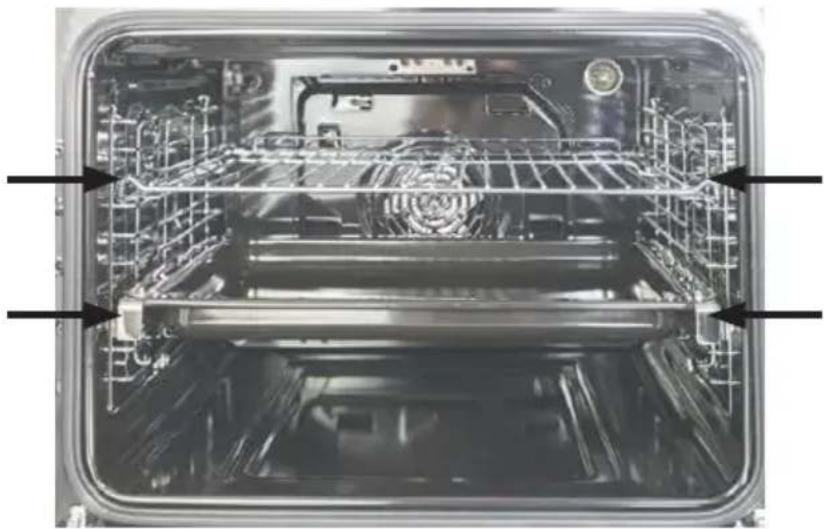

Správne umiestnenie roštu alebo plechu do spotrebiča

Teleskopické výsuvy

Čistenie a údržba

Inštalácia spotrebiča

Servis

Ochrana životného prostredia

TECHNICKÉ PARAMETRY

Technické parametre
Napätie 220–240 V ~ 50–60 Hz
Max. príkon 3000 W
Príkon horného výhrevného telesa 950 W
Príkon dolného výhrevného telesa 1100 W
Príkon kruhového telesa 2100 W
Príkon grilovacieho telesa 2000 W
Rozsah nastavenia teploty 0 – 250°C

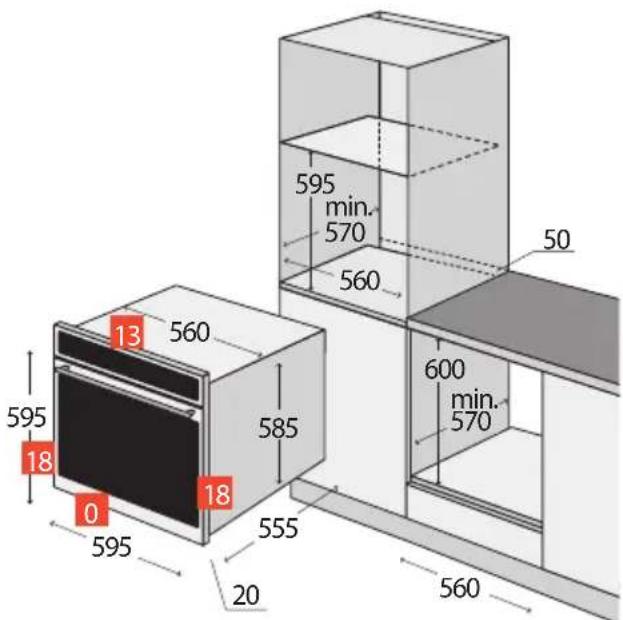

Rozmery pre inštaláciu (š x h x v) 560 x 570 x 595 mm
Vonkajšie rozmery (š x h x v) 595 x 575 x 595 mm
Vnútorné rozmery (š x h x v) 480 x 430 x 330 mm
Vnútorný objem 70 l
Hmotnosť 29.8 kg

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predchádzajúceho upozornenia.

DÔLEŽITÉ UPOZORNENIE

Pri dodaní elektrickej rúry

• Ihned' po dodaní skontrolujte obal a spotrebič, či nedošlo počas prepravy k poškodeniu.
• POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii skryté, môžu byť ostré! Dbajte na opatrnost, aby ste zabránili poraneniu!
• Ak je spotrebič poškodený, neuvádzajte ho do prevádzky. Čo najskôr sa obrátte na dodávatel'a.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál uchovajte mimo dosahu detí alebo riadne zlikvidujte.

Pri inštalácii

• Nepoužívajte spotrebič inak, než je opísané v tomto návode.
• Tento spotrebič môže byť používaný v domácnostiach a podobných priestoroch, ako sú:
• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.
• Spotrebiče používané v polnohospodárstve.
• Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

• Spotrebiče používané v podnikoch zabezpečujúcich nocľah s raňajkami.

• Nepoužívajte spotrebič, ak ste bosí.

• Nesiahajte na spotrebič vlhkými alebo mokrými rukami.
• Do vnútorného priestoru spotrebiča nevkladajte nadmerne veľké potraviny alebo kovové predmety. Mohli by spôsobit požiar.
• Vo vnútornom priestore spotrebiča nič neskladujte.
• Nesadajte a nestúpajte na otvorené dvierka spotrebiča.
• Nedovol'te det'om a nesvojprávnym osobám so spotrebičom manipulovať, používajte ho mimo ich dosahu.
• Deti sa nesmú hrat' so spotrebičom.
• Dbajte na zvýšenú opatrnost, ak je spotrebič používaný v blízkosti detí.
  • Nedovol'te, aby bol spotrebič používaný ako hračka.
• Tento spotrebič môže byť používaný detmi vo veku od 8 rokov a staršími a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo bez potrebných skúseností a znalostí, ak sú pod dohladom alebo boli oboznámené s pokynmi na použitie spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.

POZOR! Pri otváraní dvierok sa môže uvolníť velké množstvo pary alebo môže vystreknút šťava. Dbajte na zvýšenú opatrnost. Nebezpečenstvo oparenia!

- Neponárajte prívodný kábel alebo zástrčku do vody ani do inej kvapaliny.

- Pravidelne kontrolujte spotrebič aj prívodný kábel z dôvodu poškodenia.

- Nepoužívajte spotrebič, ak sú dvierka alebo tesnenie dvierok poškodené. Nechajte ich opravit v autorizovanom servise.

- Nepoužívajte iné príslušenstvo, než ktoré je odporúčané výrobcom.

- Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované, prípadne má iné defekty.

- Čistenie a údržbu vykonávanú používatelom nesmú vykonávať deti, ak nie sú staršie ako 8 rokov a pod dozorom.

POZOR!

Spotrebič otvárajte iba krátkodobo na vloženie alebo vybratie pokrmov, aby nedošlo k zraneniu, napríklad zakopnutiu. Deti by sa mohli do spotrebiča zatvorit (nebezpečenstvo udusenia) alebo byt vystavené inému nebezpečenstvu.

Kondenzácia vody

Pri pečení pokrmov s väčším obsahom vody, dávajte pozor pri otváraní dvierok spotrebiča. Dochádza k stretu horúceho vzduchu so studeným a na dvierkach môže skondenzovať para, ktorá sa premení na vodu a následne môže stekať do spodnej časti spotrebiča. Tento jav obmedzíte menej častým otváraním dvierok spotrebiča. Prípadnú skondenzovanú vodu je potrebné utriet handričkou alebo papierovou utierkou, aby nedošlo k poškodeniu nábytku pod spotrebičom.

Prípadné poruchy

• Spotrebič môže opravovat a zásahy v čnom vykonávat len kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť spotrebič odpojený od elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri vypájaní zo zásuvky elektrického napätia spotrebič nikdy net'ahajte za prívodný kábel, ale uchopte zástrčku a t'ahom ju vypojte.

Ak pokyny výrobcu nedodržíte, nemôže byt prípadná oprava uznaná ako záručná.

OPIS VÝROBKU

Jednotlivé funkcie pečenia

Symbol Opis funkcie
	Svetlo:Umožňuje používatel'ovi sledovať priebeh pečenia bez nutnosti otvorenia dverí.Svetlo je aktivované pri vol'be akejkol'vek funkcie.
	Rozmrazovanie:Cirkulácia vzduchu umožňuje rýchlejšie rozmrazovanie jedla. Ide o šetrný, ale rýchly spôsob rozmrazovania potravín.Vzduch s izbovou teplotou sa vháňa do vnútorného priestoru spotrebiča.Pozn.: Táto funkcia je vhodná na rozmrazovanie pokrmov alebo polotovarov pred finálnou prípravou.
----	Spodný ohrev:Spodné výhrevné teleso umiestnené v spodnej časti spotrebiča poskytuje koncentrovanejší rozvod tepla po spotrebiči.Teplota je prednastavená na 60 °C.Teplotu je možné nastaviť v rozsahu od 60 do 120 °C (s krokom 5 °C).Pozn.: Táto funkcia je vhodná pre pomalé pečenie pokrmov, ako je dusené mäso, pečivo, pizza, kde je dôležité mať chrumkavý základ.
----	Spodný a horný ohrev:Pre konvenčné pečenie je zapnuté zároveň spodné aj horné teleso.Teplota je prednastavená na 220 °C.Teplotu je možné nastaviť v rozsahu od 50 do 250 °C (s krokom 5 °C).Horný a spodný ohrev s ventilátorom:Kombinácia horného a spodného vykurovacieho telesa spolu s ventilátorom umožňuje rovnomernejšie pečenie.Táto funkcia pečenia ušetrí 30 – 40 % energie.Pokrmy sú z vonkajšej strany zľahka opečené, ale vnútri stále vláčne.Teplota je prednastavená na 220 °C.Teplotu je možné nastaviť v rozsahu od 50 do 250 °C (s krokom 5 °C).Pozn.: Táto funkcia je vhodná na grilovanie alebo pečenie veľkých kusov mäsa pri vysokej teplote.
	Gril ohrev:Grilovacie výhrevné teleso sa zapína a vypína podľa potreby na udržiavanie teploty vo vnútri spotrebiča.Teplota je prednastavená na 210 °C.Teplotu je možné nastaviť v rozsahu od 180 do 240 °C (s krokom 30 °C).
----	Gril ohrev a horný ohrev:Horné a grilovacie vykurovacie teleso sú zapnuté zároveň.Teplota je prednastavená na 210 °C.Teplotu je možné nastaviť v rozsahu od 180 do 240 °C (s krokom 30 °C).
-	Gril ohrev s ventilátorom a horný ohrev:Pri tejto funkcii sa využíva horné a grilovacie vykurovacie teleso spolu s ventilátorom.Teplota je prednastavená na 210 °C.Teplotu je možné nastaviť v rozsahu od 180 do 240 °C (s krokom 30 °C).
	Kruhový ohrev s ventilátorom:Kruhové výhrevné teleso spolu s ventilátorom zlepšuje cirkuláciu vzduchu vnútri spotrebiča a vytvára rovnomerný rozvod tepla po spotrebiči.Teplota je prednastavená na 180 °C.Teplotu je možné nastaviť v rozsahu od 50 do 240 °C (s krokom 5 °C).

TIPY NA PEČENIE

• Presnú hodnotu teplôt je vhodné pre každý druh jedla a spôsob pečenia vyskúšat.
• Dvierka spotrebiča v priebehu pečenia otvárajte čo najmenej. Narušil by sa tým tepelný režim pečenia, predlžila by sa doba pečenia a pokrm by sa mohol pripalovať.
• Marinované mäso a mäso bez kostí sa pečie rýchlejšie než neupravené. Prepečenie mäsa je možné skontrolovať stlačením mäsa (napr. vidličkou). Ak nepúšťa šťavu, je dobre upečené.
• Ak je mäso prešpikované alebo pokryté slaninou, nesmie byt pečené pri vysokej teplote, aby nedochádzalo k prskaniu šťavy.
• Pri pečení vel'kých kusov mäsa dochádza k vyparovaniu tekutín a ich kondenzovaniu na dvierkach spotrebiča. Tento stav je prirodzený a nevzniká žiadne nebezpečenstvo pri používaní spotrebiča. Dvierka spotrebiča a prilahlý priestor spotrebiča po ukončení pečenia utrite do sucha.
• Pečivo sa zväčší až po 2/3 doby pečenia. Čas pečenia závisí od druhu použitej náplne (ovocie, marmeláda).
• Šlahané cestá by nemali obsahovat' privela vody, predlžuje to čas pečenia.
• Nekladte nádoby priamo na dno spotrebiča, pretože by zabránili šíreniu tepla a mohli by tým spôsobit poškodenie smaltu z dôvodu prehriatia.
• Pri pečení na viacerých plechoch naraz nemusia byť súčasne vsunuté pokrmy hotové v rovnakom čase.
• Plechy na pečenie a pekáče nie sú určené na dlhodobé skladovanie potravín (dlhšie ako 48 hodín). Na dlhšie skladovanie pokrm premiestnite do vhodnej nádoby.
• Pri pečení bez ventilátora odporúčame predhrievať spotrebič po dobu asi 10 – 15 minút. Dvierka spotrebiča počas pečenia zbytočne neotvárajte.
• Pred grilovaním predhrejte gril na 5 minút (kým nie je teleso grilu červené). Grilovací rošt s pokrmom umiestnite čo najbližšie k telesu grilu. Plech s troškou vody umiestnite pod rošt na zachytenie odkvapkáva-júcej šťavy. Pomocou grilovania môžete vytvorit na upečenom mäse hnedý a chrumkavý povrch.

POZOR!

Pri používaní grilu sa môžu prístupné časti spotrebiča nadmerne ohriat. Zabráňte detom v prístupe k horúcim častiam spotrebiča.

- Pri pečení s ventilátorom nie je nutné spotrebič predhrievať, s výnimkou pečenia pokrmov s vel'mi krát-kou dobou pečenia alebo pri pečení pokrmov s vel'kým obsahom vody (napr. ovocné koláče), aby nedošlo ku kondenzácii vodných pár. V spotrebiči je možné pripravovať rôzne pokrmy s blízkou teplotou pečenia spoločne na dvoch plechoch zároveň, aj keď doba pečenia je rozdielna. Vôňa a chuť pokrmov sa vzájomne neovplyvnia. Pri vkladaní alebo vyberaní pokrmov zo spotrebiča nedochádza k vel'kým stratám tepla. Teplota sa rýchlo vyrovná prostredníctvom ventilátora. Teploty pečenia sú nižšie ako teploty používané pri klasickom režime pečenia (o 20 – 30 °C pre pečivo a o 30 – 40 °C pre mäso), doba pečenia je dlhšia (cca o 5 – 10 minút). Pri pečení drobného pečiva na dvoch plechoch zároveň odporúčame vymenit’ vzájomnú výšku oboch plechov po 2/3 doby pečenia, prípadne vybrať viac upečený plech skôr.

- Pri rozmrazovaní položte zmrazené potraviny do obalu na misku, umiestnite do stredu spotrebiča na rošt a zapnite spotrebiča v režime Rozmrazovanie. Dvierka spotrebiča musia byť zatvorené.

- Gril ohrev s ventilátorom a horný ohrev nie je nutné spotrebič predhrievať. Grilujeme so zatvorenými dvierkami. Pri tomto spôsobe grilovania nastavujeme termostat podľa potreby v rozmedzí od 50 do 200 °C. Vzdialenost medzi pokrmom a vykurovacím telesom grilu musí byť úmerná požadovaným výsledkom:

- menšia vzdialenost' pre hnedý povrch a krvavé vnútro,

- väčšia vzdialenost' pre dokonalé prepečenie pokrmu.

Na zachytenie odkvapkávajúcej šťavy umiestnite pod pokrm plech s malým množstvom vody.

NÁVOD NA OBSLUHU

Pred prvým použitím

Predtým, ako uvediete nový spotrebič do prevádzky, mali by ste ho z hygienických dôvodov utriet aj vo vnútri vlhkou handričkou. Všetky odnímatelné časti umyte v teplej vode s prídavkom saponátu alebo v umývačke riadu.

Potom uvedte spotrebič do prevádzky bez vložených potravín s maximálnou nastavenou teplotou (250 °C) na dobu 30 minút. Nastavenie teploty a doby ohrevu nájdete v odseku Základné funkcie spotrebiča (str. 24). Je možné, že spotrebič bude počas tejto doby vydávať mierny zápach a dym, ktorý po krátkej dobe zmizne. Počas tohto procesu miestnosť dobre vetrajte.

Poznámka: Gombík funkcií pečenia (K1) a gombík teploty (K2) po stlačení vyskočia, aby bolo možné spo-trebič ovládať. Ak chcete zabrániť nechcenej zmene nastavenia počas pečenia alebo po ukončení pečenia, úplným stlačením až na doraz ich zaistíte v zasunutej polohe, aby nevyčnievali.

Nastavenie denného času

Zmena nastavenia denného času

Základné funkcie spotrebiča

1. Umiestnite plech s pokrmom do zvolenej výšky.
2. Otáčaním gombíka (K1) vyberte požadovanú funkciu pečenia. Zároveň sa na displeji zobrazí aj prednastavená teplota pečenia pre danú funkciu.
3. Otáčaním gombíka (K2) nastavíte požadovanú teplotu.
4. Stlačením tlačidla (4) potvrdíte začiatok pečenia. Po stlačení tlačidla (4) sa na displeji rozsvieti prednastavený čas 9:00 a blikajúca požadovaná teplota.
5. Pečenie ukončíte stlačením tlačidla (3) dvakrát.

Poznámka: Pre túto základnú funkciu nie je nutné mať nastavený denný čas.

POKROČILÉ FUNKCIE SPOTREBIČA

Pokročilé funkcie rozširujú možnosti pečenia a ponúkajú tak komfortnejšie používanie spotrebiča.

Nastavenie času pečenia

1. Otáčaním gombíka (K1) vyberte požadovanú funkciu pečenia. Zvolená funkcia sa zobrazí v l'avej časti panelu nad gombíkom (K1). Zároveň sa na displeji zobrazí aj prednastavená teplota pečenia pre danú funkciu.
2. Otáčaním gombíka (K2) nastavíte požadovanú teplotu.
3. Stlačením tlačidla (4) potvrdíte začiatok pečenia. Po stlačení tlačidla (4) sa na displeji rozsvieti prednastavený čas 9:00 a blikajúca požadovaná teplota.
4. Otáčaním gombíka funkcií (K1) je možné prestaviť čas pečenia. Stlačením tlačidla (4) dôjde
5. k potvrdeniu nastaveného času pečenia.
6. Otáčaním gombíka teploty (K2) je možné prestaviť teplotu pečenia. Stlačením tlačidla (4) dôjde k potvrdeniu nastavenej teploty pečenia.
7. Ak nedôjde ku stlačeniu tlačidla (4) do 3 sekúnd po nastavení požadovanej hodnoty, spotrebič sa vráti do predchádzajúceho stavu (platí pre nastavenie času aj teploty).

Poznámka:

1. Ak je krok 2 vynechaný, po stlačení tlačidla (4) je spustená zvolená funkcia pečenia s prednastavenou teplotou a časom, ktorý je zobrazený na displeji.

2. Pri nastavovaní času pečenia pomocou gombíka (K1) sa menia minúty v nasledujúcich krokoch: 0:00-0:30 skok po 1 minúte 0:30-9:00 skok po 5 minútach

Funkcia Štart/Pause/Zrušit'

1. Po výbere funkcie pečenia pomocou gombíka (K1) a nastavenia požadovanej teploty na pečenie pomocou gombíka (K2) stlačte tlačidlo (4) pre začiatok pečenia.
2. Ak je pečenie prerušené, stlačte tlačidlo (4) pre pokračovanie v pečení.
3. Pečenie prerušíte stlačením tlačidla (3) raz.
4. Pečenie zrušíte stlačením tlačidla (3) dvakrát.

Rozsvietenie svetla v spotrebiči

1. Otáčaním gombíka funkcií (K1) vyberte zodpovedajúcu funkciu pre rozsvietenie svetla v spotrebiči ().
2. Rozsvietenie svetla v spotrebiči potvrdíte stlačením tlačidla (4). Na displeji sa zobrazí čas 0:00. V l'avej časti panelu svieti zodpovedajúca ikona na rozsvietenie svetla v spotrebiči a symbol „:“ bliká.

Funkcia oneskorený začiatok pečenia

Ak chcete nastavit túto funkciu, musí byt nastavený denný čas. Ak chcete nastavit funkciu oneskoreného štartu pečenia, postupujte takto:

1. Stlačte tlačidlo (2).
2. Otočením gombíka (K2) nastavíte hodiny (čas môže byť nastavený od 0 do 23).
3. Znova stlačte tlačidlo (2).
4. Otočením gombíka (K2) nastavíte minúty (čas môže byť nastavený od 0 do 59).
5. Otočením gombíka (K1) vyberiete funkciu pečenia.
6. Stlačením tlačidla (4) nastavíte teplotu a čas pečenia. Otáčaním gombíka (K1) nastavíte čas pečenia a gombíkom (K2) nastavíte požadovanú teplotu.

7. Stlačením tlačidla (4) dokončíte nastavenie. Na displeji sa zobrazí ikona sýnastaveným časom oneskoreného štartu.

8. Stlačením tlačidla (2) zobrazíte nastavený čas oneskoreného začiatku pečenia na 3 sekundy. Potom sa na displeji zobrazí denný čas.

9. Po uplynutí nastaveného času oneskoreného začiatku pečenia sa ozve zvukový signál a automaticky sa spustí nastavený program pečenia. Na displeji zhasne ikona
10. Ak chcete zrušit nastavený oneskorený čas začiatku pečenia, stlačte tlačidlo (3) dvakrát.

Poznámka:

1. Táto funkcia sa nedá použit' pre funkciu zapnutia svetla a odmrazovanie.
2. Pri zapnutej funkcii oneskoreného štartu stlačte tlačidlo (3). Na displeji začne blikat čas doby pečenia aj teploty. Ak chcete zrušit oneskorený začiatok pečenia, stlačte znova tlačidlo (3). Ak chcete pokračovat v pečení, stlačte tlačidlo (4).

Funkcia pripomenutia

Táto funkcia vám pomôže pripomenúť začiatok pečenia v určitom čase, ktorý je možné nastaviť od 0:01 do 9:59. Táto funkcia sa dá nastaviť iba v prípade, ked’je spotrebič v pohotovostnom režime. Ak chcete nastaviť funkciu pripomenutia, postupujte takto:

1. Stlačte tlačidlo (1).
2. Otočením gombíka (K2) nastavíte hodiny (čas môže byť nastavený od 0 do 9).
3. Znova stlačte tlačidlo (1).
4. Otočením gombíka (K2) nastavíte minúty (čas môže byť nastavený od 0 do 59).
5. Stlačením tlačidla (4) potvrdíte nastavený čas. Čas sa bude odpočítavať.

Poznámka:

1. Po dokončení odpočtu nastaveného času sa ozve desat' pípnutí.
2. Pri nastavovaní funkcie pripomenutia môžete túto funkciu zrušit stlačením tlačidla (3).
3. Ak chcete zrušit nastavený čas funkcie pripomenutia, stlačte tlačidlo (3) dvakrát.

Zobrazenie denného času pri pečení

1. Počas pečenia je možné na displeji zobrazit denný čas pomocou tlačidla (2) aj čas, ktorý je nastavený v pripomínajúcej funkcii pomocou tlačidla (1).
2. Denný aj pripomínajúci čas svieti 3 sekundy, potom sa na displeji zobrazí predchádzajúci stav (nastavený čas pečenia a teploty).

Poznámka: Pre túto funkciu musí byť na spotrebiči nastavený denný čas.

Funkcia detský zámok

1. Ak chcete spotrebič uzamknút, stlačte zároveň tlačidlo (4) a (3) na 3 sekundy.
2. Po tejto dobe sa ozve zvukový signál a na displeji sa zobrazí ikona, ktorá označuje uzamknutie spotrebiča.
3. Ak chcete spotrebič odomknút, stlačte zároveň tlačidlo (4) a (3) na 3 sekundy.
4. Po tejto dobe sa ozve zvukový signál a na displeji sa prestane zobrazovať ikona .

Funkcia pre úsporu energie

1. Ak na displeji svieti denný čas alebo ak je nastavená pripomínajúca funkcia, stlačte tlačidlo (4) na 3 sekundy. Displej zhasne a je nastavená funkcia na úsporu energie.

2. V prípade, že je spotrebič v pohotovostnom režime a ak do 10 minút nedôjde k žiadnej operácii, displej zhasne a automaticky je nastavená funkcia na úsporu energie.

3. Ak chcete funkciu na úsporu energie zrušit, stlačte akékol'vek tlačidlo alebo otočte l'ubovol'ný gombík (K1 alebo K2).

Segmenty na displeji

Nastavený čas pečenia sa rozpočita medzi jednotlivé segmenty, ktoré postupne zhasínajú podľa uplynulého času.

Poznámka:

1. Po nastavení času a teploty zvoleného programu pečenia sa na displeji zobrazí celkom 10 segmentov.
2. Tieto segmenty postupne zhasínajú podľa uplynulého času pečenia. Napr. Nastavený čas 0:01 – každý segment zodpovedá 6 sekundám Nastavený čas 0:02 – každý segment zodpovedá 12 sekundám atd.

Poznámky

1. Svetlo svieti pre akúkol'vek zvolenú funkciu pečenia.
2. Ak chcete nastaviť inú funkciu pečenia, než ktorá je nastavená, musí dôjst k zrušeniu aktívnej funkcie pečenia pomocou stlačenia tlačidla (3) dvakrát.
3. Ked'je nastavený program pečenia a nebude stlačené tlačidlo (4) do 5 minút od nastavenia programu, zobrazí sa na displeji denný čas. Nastavenie pre zvolený program sa zmaže.
4. Po stlačení akéhokol'vek tlačidla alebo pootočením jedného z gombíkov sa ozve zvukový signál.
5. Po dokončení pečenia zvoleného programu sa ozve pät pípnutí.
6. Po dokončení pripomínajúcej funkcie sa ozve desať pípnutí.

Mäkké zatváranie dverí (Soft closing doors)

1. Ak sú otvorené dvere spotrebiča v uhle >30°, dvere držia v každej pozícii.
2. Ak sú dvere spotrebiča otvorené v uhle ≤30°, dvere sa za pomoci tlmiča pomaly zatvárajú.
   Upozornenie: Nezatvárajte dvere spotrebiča príliš prudko, môže dôjst' k poškodeniu spotrebiča.

Správne umiestnenie roštu alebo plechu do spotrebiča

Rošt alebo plech musí byť správne umiestnený (v rovnakej výške) v bočných roštoch.

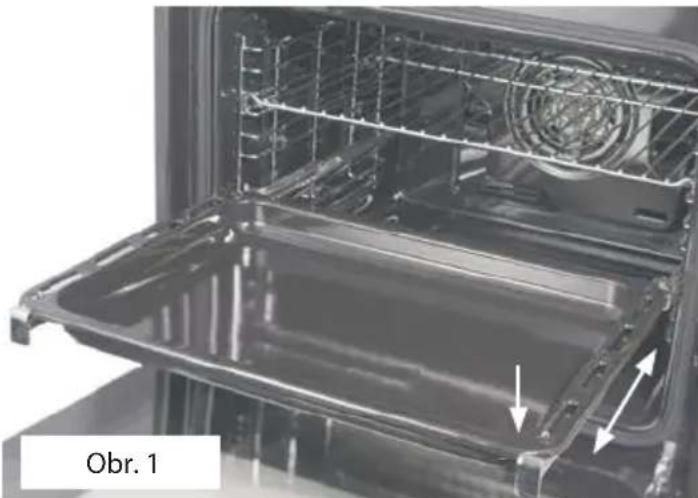

Teleskopické výsuvy umožňujú vysunutie pečúcich plechov, a tým ulahčujú prístup pri vkladaní a vyberaní plechov na pečenie alebo pri kontrole pokrmov počas pečenia (Obr. 1).

POZOR!

Počas prevádzky spotrebiča sa teleskopické výsuvy ohrejú na vysokú teplotu. Nebezpečenstvo popálenia! Pri vkladaní nasadte plechy na pečenie na výstupky na koncoch teleskopických výsuvov.

Pri vkladaní alebo vyberaní plechov z teleskopických výsuvov dbajte na opatrnost, aby nedošlo ku skíznutiu plechov z výsuvov. Teleskopické výsuvy je možné použit vo všetkých zásuvných výškach. Ak chcete zmenit výšku teleskopických výsuvov, postupujte takto:

1. Vyberte plechy na pečenie a rošt z vnútra spotrebiča.
2. Vyskrutkujte skrutky na bokoch vnútorného priestoru spotrebiča a vyberte bočné mriežky.
3. Povoľte skrutky, ktoré sú umiestnené v spodnej časti teleskopických výsuvov.
4. Vyberte výsuvy z bočných mriežok.
5. Umiestnite výsuvy do požadovanej pozície a pripevnite.
6. Upevnite spät bočné mriežky s teleskopickými výsuvmi do vnútorného priestoru spotrebiča.

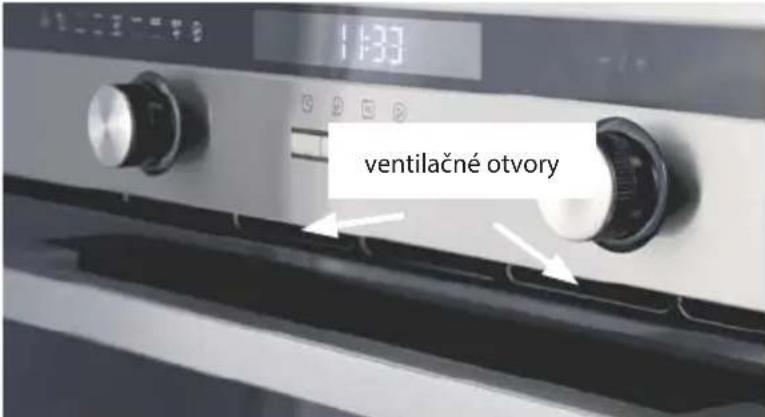

Ventilátor je umiestnený na hornej stene spotrebiča a vytvára cirkuláciu chladného vzduchu vo vnútri nábytku. Ventilátor sa zapína automaticky so zapnutím spotrebiča. Ak je program pečenia dokončený alebo prerušený, ochladzovací ventilátor je stále aktívny dovtedy, kým teplota spotrebiča neklesne pod bezpečnú hranicu.

ČISTENIE A ÚDRŽBA

Aby ste zachovali pekný vzhľad a spoľahlivosť spotrebiča, dbajte na jeho čistotu. Moderná konštrukcia spotrebiča zjednodušuje údržbu na minimum. Časti spotrebiča, ktoré prichádzajú do styku s potravinami, je potrebné pravidelne čistiť.

• Pred údržbou a čistením vypojte prívodný kábel zo zásuvky elektrického napätia alebo vypnite istič elektrickej zásuvky spotrebiča.
• Počkajte, až vnútro spotrebiča nebude horúce, ale bude mať vlažnú teplotu – čistenie ide lepšie ako v studenom stave.
• Vonkajší povrch spotrebiča čistite vlhkou handričkou, jemnou kefkou alebo jemnou špongiou a potom utrite do sucha.
• Dno a strop spotrebiča môžete utriet vlhkou handričkou, mäkkou kefkou alebo špongiou. Pri silnom znečistení použite teplú vodu s neagresívnym saponátom.
• Nepoužívajte na čistenie skiel dvierok spotrebiča hrubé abrazívne čistiace prostriedky ani ostré kovové škrabky, pretože môžu poškriabať povrch alebo môže dôjst’ k rozbitiu skla.
• Nenechávajte nikdy agresívne alebo kyslé látky (citrónová šťava, ocot) na smaltovaných, lakovaných alebo nerezových častiach.
• Na čistenie spotrebiča nepoužívajte parný čistič!
• Plechy na pečenie je možné umývať v umývačke riadu.

Čistenie skiel

Ak budete potrebovať vyčistiť sklá v dvierkach, postupujte podľa nasledovných inštrukcií:

1. Otvorte dvierka rúry do maximálnej možnej polohy.

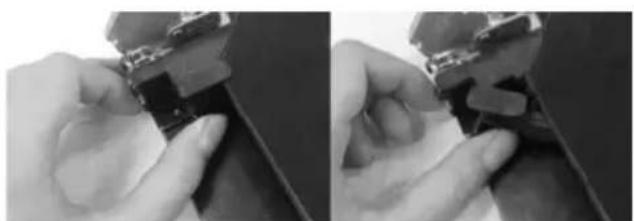

2. Podl'a Obr. 2 zatlačte na oboch stranách pri pántoch na „páčky“, čím dôjde k odcvaknutiu (odomknutiu) zámkov.
3. Po odcvaknutí zámkov môžete vybrať vnútorné aj prostredné sklo a zbaviť ich mastnoty a nečistoty.
4. Pri vyberaní sklo naddvihnite a potom vytiahnite smerom k rúre tak, ako je znázornené na Obr. 3. Ak sklo zdvihnete príliš vysoko, môžu prasknúť niektoré plastové časti horného plastového krytu.

1. Po vyčistení vložte sklá spät' opačným spôsobom, než akým prebehlo vybratie.

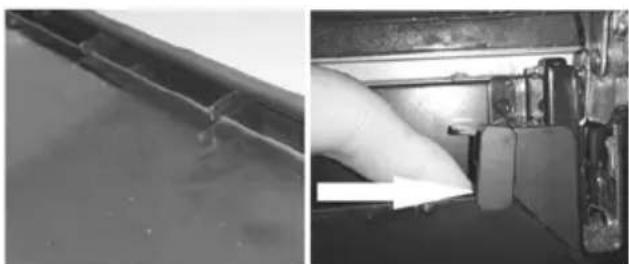

2. Sklá treba správne umiestnit do výrezov v hornom plastovom kryte (pozri Obr. 4).

3. Po umiestnení skiel zatlačte na „páčky“ na oboch stranách, ako je znázornené na obr. 5.

Pri čistení dajte pozor na zatváranie dverí. Pány tú prispôsobené hmotnosti všetkých 3 skiel. V prípade, že vyberiete jedno alebo obe sklá, dôjde k zníženiu hmotnosti a po pustení dverí môže dôjst' k nechcenému zatvoreniu dverí, a tým aj k možnému poškodeniu dverí alebo skiel.

Poznámka:

1. Na čistenie skiel používajte jemnú špongiu a saponát odstraňujúci mastnotu, nakoniec sklo opláchnite pod tečúcou vodou. Sklá nikdy neumývajte v umývačke na riad!
2. Prostredné sklo má v rohoch pri pántoch gumené podložky. Pri vyberaní dbajte na to, aby nedošlo k ich strate. Tieto gumené podložky zabraňujú nepříjemným vibráciám (rezonancii) pri zapnutej funkcii pečenia s ventilátorom.

INŠTALÁCIA SPOTREBIČA

• Nedvíhaite spotrebič za držadlo dyierok!

- Na poruchy spôsobené nesprávnou inštaláciou sa nevztahuje záruka.

- Zodpovednosť za inštaláciu spotrebiča má kupujúci, nie výrobca.

- Výrobca nenesie akúkol'vek zodpovednosť za škody spôsobené na osobách, zvieratách a veciach v dôsledku nesprávnej inštalácie.

- Umiestnenie spotrebiča do vhodného nábytku zaistí jeho správnu funkciu.

- Spotrebič sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavané spotrebiče alebo do vhodne upraveného nábytku, ktorý má rozmery podľa Obr. 6.

- Spotrebič môže byť umiestnený pod kuchynskou linkou aj v stojatej skrinke (Obr. 6).

- Kuchynský nábytok musí byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám najmenej 120 °C. Materiály a použité lepidlá musia odolávať otepleniu spotrebiča zodpovedajúce norme STN EN 60: uvedenei norme, sa môžu zdeformovať alebo odlepit.

- Všetky ochranné kryty musia byt umiestnené pevne na svojom mieste tak, aby ich nebolo možné odstránit bez špeciálneho náradia.

- Zadná doska kuchynskej linky musí byť odstránená, aby bola zaistená vhodná cirkulácia vzduchu okolo spotrebiča.

- Ak je nad spotrebičom umiestnená varná doska, musí byť medzi týmito dvoma spotrebičmi medzera aspoň 50 mm.

Obr. 6

Pripojenie do elektrickej siete

• Overte, či pripájané napätie a prúdová ochrana zodpovedajú hodnotám uvedeným na typovom štítku spotrebiča. Odporúčame použit samostatný zásuvkový obvod s ističom 16 A.
• Používajte iba zásuvky elektrického napätia s uzemnením.
• Nepoužívajte rozbočovacie zásuvky, konektory a predlžovacie káble. Mohli by spôsobit' nebezpečenstvo z prehriatia.
• Zástrčka prívodného kábla spotrebiča musí byť voľne prístupná ai po jej inštalácii.
  • Zmeny pripojenia môže vykonávať iba kvalifikovaný odborník.
• Elektrická bezpečnost spotrebiča môže byt garantovaná iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednosť za poškodenie osôb alebo vecí v dôsledku chýbajúceho alebo zlého ochranného spojenia.
• Prívodný kábel musí byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi častami spotrebiča a aby nebol deformovaný a nadmerne ohýbaný.

Pri inštalácii spotrebiča dodržiavajte nasledujúci postup:

1. Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
2. Požadované rozmery skrinky na vstavanie sú na Obr. 6. Z dôvodu účinnej cirkulácie vzduchu musí byt spotrebič umiestnený podľa rozmerov na obrázkoch a skrinka musí byt skonštruovaná tak, aby do jej spodnej časti mohol prúdiť vzduch. Za zadnou stenou spotrebiča vo vstavanom stave musí byt medzera minimálne 50 mm.
3. Spotrebič zasuňte na kraj skrinky a prestrčte prívodný kábel cez zadnú stenu skrinky tak, aby bola po inštalácii prístupná jeho zástrčka.
4. Opatrne zasuňte spotrebič do skrinky na zvolené miesto. Dbajte, aby nedošlo k priškripnutiu prívodného kábla.
5. Upevnite spotrebič ku skrinke zaskrutkovaním 2 skrutiek do otvorov v prednej stene rámu spotrebiča. Otvory sú viditelné po otvorení dvierok.
6. Pripojte prívodný kábel do zásuvky elektrického napätia.

Demontáž

V prípade, že spotrebič demontujete, je dôležité dodržať správne poradie úkonov:

1. Najskôr odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Uvolnite upevňovacie skrutky.
3. Vysuňte spotrebič a pritom opatrne vytiahnite prívodný kábel.

SERVIS

Výmena žiarovky

Na osvetlenie vnútorného priestoru spotrebiča je použitá halogénová žiarovka s vysokou tepelnou odolnostou (25–40 W/220–240 V, T300 °C).

Pri výmene žiarovky postupujte takto:

1. Odpojte spotrebič od napájacej siete alebo vypnite príslušný istič.
2. Odskrutkujte sklenený kryt proti smeru hodinových ručičiek podľa Obr. 7 a nahradťe žiarovku za žiarovku rovnakého typu a parametrov.
3. Pri montovaní novej žiarovky držte žiarovku v handričke alebo papierovej utierke.
4. Naskrutkujte spät' sklenený kryt.

Tento spotrebič je označený v súlade s Európskou smernicou 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale znamená, že tento výrobok nepatrí do komunálneho odpadu. Je ho nutné odviest na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku pomôžete zabrániť negativnym dôsledkom na životné prostredie a ľudské zdravie, ktoré by inak boli spôsobené nevhodnou likvidáciou tohto výrobku. Likvidácia musí byť vykonaná v súlade s predpismi na nakladanie s odpadmi. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, v zberných surovinách alebo v obchode, kde ste výrobok zakúpili.

PODZIĘKOWANIE
