99-053 - Osvetlenie NEO tools - Bezplatný návod na obsluhu

Typ produktu	SMD reflektor
Model	99-053
Menovité napätie	~230 V AC
Menovitá frekvencia	50 Hz
Menovitý výkon	50 W
Svetelný tok	4000 lm
Farebná teplota	6500 K (studená biela)
Index podania farieb (CRI)	≥ 80
Uhol vyžarovania	120°
Stupeň krytia	IP65
Trieda izolácie	1
Životnosť LED	Až 36 000 h
Hmotnosť	562 g
Rozmery (V x Š x H)	205 x 180 x 25 mm
Rozsah prevádzkovej teploty	-40 °C až 50 °C
Stmievateľný	Nie
Trieda energetickej účinnosti	F
Príkon v pohotovostnom režime	0 W
Typ kábla	H05RN-F3G1,0 mm²
Ochranné sklo	Tvrdené sklo, pri poškodení ihneď vymeňte

Často kladené otázky - 99-053 NEO tools

Ako nainštalovať reflektor 99-053?

Reflektor musí byť nainštalovaný kvalifikovaným personálom. Pred inštaláciou vypnite napájanie. Sieťový kábel (napr. H05RN-F3G1,0 mm²) pripojte cez spojovaciu skrinku s krytím aspoň IP65. Zapojenie vykonajte podľa obrázka C (hnedá: fáza, modrá: nulový vodič, žltozelená: ochranný vodič). Po správnom pripojení nastavte uhol a skontrolujte funkčnosť.

Aký stupeň krytia má svietidlo?

Svietidlo má stupeň krytia IP65, t.j. je prachotesné a chránené proti tryskajúcej vode. Vhodné do vonkajšieho prostredia, nie však na trvalú inštaláciu pod vodou.

Môže byť reflektor stmievaný?

Nie, reflektor nie je stmievateľný. Prevádzka so stmievačom môže spôsobiť poškodenie.

Čo znamená trieda ochrany 1?

Trieda ochrany 1 znamená, že zariadenie vyžaduje pripojenie ochranného vodiča (žltozelený). Musí byť pripojené k riadne uzemnenej zásuvke.

Aká údržba je potrebná?

Pravidelne kontrolujte ochranné sklo na poškodenie. Pri prasklinách alebo rozbití ihneď vymeňte. Vonkajšie povrchy čistite suchou handričkou. Nepoužívajte agresívne čistiace prostriedky.

Aká je maximálna teplota okolia?

Reflektor je navrhnutý pre teploty okolia od -40°C do +50°C. Pri prekročení môže byť životnosť ovplyvnená.

Môžem LED vymeniť sám?

Nie, LED je pevne zabudovaná a nedá sa vymeniť. Pri poruche treba vymeniť celé svietidlo. Výrobca nezodpovedá za neoprávnené zásahy.

Akú farebnú teplotu má svietidlo?

Farebná teplota je 6500 K (studená biela). Je vhodná najmä na pracovné a bezpečnostné osvetlenie.

Akú vzdialenosť od horľavých materiálov dodržať?

Dodržte minimálne 1 meter od horľavých povrchov. Svietidlo sa počas prevádzky zahrieva.

Je reflektor vhodný na prevádzku s pohybovým senzorom?

Áno, keďže minimálny počet cyklov zapnutia/vypnutia je 18 000, svietidlo je vhodné na časté používanie s pohybovými senzormi.

NÁVOD NA OBSLUHU 99-053 NEO tools

• Pred inštaláciou sa uistite, že je elektrická energia vypnutá.
• Pred inštaláciou jednotky si prečítajte všetky nasledujúce pokyny.
• Ak je bezpečnostný štít poškodený, musí sa okamžite vymenit za tvrdené sklo.
• Ak je kábel prestrihnutý alebo poškodený, nepoužívajte ho.
• Uistite sa, že sietové napätie vo vašej lokalite zodpovedá napätiu zariadenia.
• Každú výmenu alebo opravu by mala vykonávať kvalifikovaná osoba.
• Používajte len pri teplote okolia od - 40 °C do 50 °C.
• Zariadenie sa počas prevádzky zahrieva. Zariadenie nemontujte priamo na horľavé povrchy.
• Zariadenie by malo byť umiestnené vo vzdialenosti najmenej 1 m od iných objektov.
• Zariadenie sami neotvárajte ani nerozoberajte.

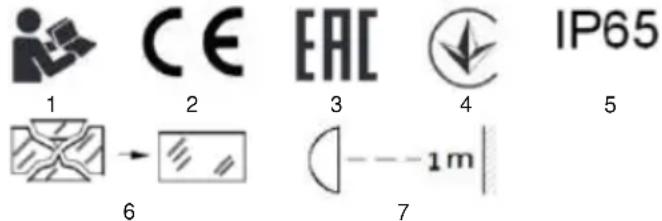

VYSVETLENIE SYMBOLOV

1. Prečítajte si príručku.
2. Výrobok je v súlade so smernicami EÚ.
3. Výrobok je v súlade s požiadavkami EAC
4. Výrobok spĺňa požiadavky ukrajinského systému kontroly kvality
5. Trieda krytia IP65
6. Okamžite vymeňte rozbité sklo
7. Udržujte povrchy vo vzdialenosti najmenej 1 m od reflektora

VYSVETLENIE ČÍSEL

Obrázok C:

Pred pokusom o inštaláciu výrobku odpojte elektrickú siet'. Uistite sa, že napájací kábel, ku ktorému má byt' reflektor pripojený, je izolovaný od elektrickej siete.

Nedodržanie tohto pokynu môže spôsobit' nebezpečenstvo úrazu elektrickým prúdom s následkom t'ažkého zranenia alebo smrti! Nepoužívajte svietidlo bez ochrannej šošovky!

Ak je ochranná šošovka poškodená alebo rozbitá, okamžite ju vymeňte! Svetelný lúč nesmerujte na horľavé povrchy alebo povrchy vo vzdialenosti menšej ako 1 m pod ochrannou šošovkou. Nebezpečenstvo požiaru! Nepripevňujte reflektor na povrch náchylný na vibrácie.

POSTUP INŠTALÁCIE

• Vyvítajte montážne otvory do steny podľa vzoru a zasuňte do nich hmoždinky.
• Napájací kábel (odporúčaný typ: H05RN-F3G 1,0 mm ² ) pripojte cez rozvodnú skrinku s krytím minimálne IP65. Dbajte na správne zapojenie a zabezpečenie montážnych dielov znázornených na obrázku 3.
• Skontrolujte, či je zapojenie káblov správne, a zapnite napájanie, aby ste sa uistili, že reflektor funguje. Nastavte uhol lúča podľa podmienok používania.

POZOR! Zapnutý reflektor sa zahrieva!

Reflektor má kábel, ktorý možno zapojiť do siete s rovnakým menovitým napätím, ako je uvedené v tabul’ke nižšie a na výrobnom štítku výrobku. Zapojte reflektor tak, aby stupeň ochrany proti vniknutiu (IP) káblových svoriek bol rovnaký alebo lepší ako stupeň IP reflektora, ako je uvedené v tabul’ke nižšie a na typovom štítku výrobku.

POZOR! Nepokušajte sa vymenit' pôvodný napájací kábel pripojený k reflektoru. Napájací kábel je zapojený spôsobom, ktorý zabezpečuje správne krytie IP. Rozlepenie krytu reflektora

predstavuje nebezpečenstvo vniknutia vlhkosti, ktoré môže spôsobit' poruchu reflektora a/alebo elektrickej siete, a predstavuje nebezpečenstvo úrazu elektrickým prúdom, ktoré môže mat' za následok zranenie alebo smrt'. Výrobca nezodpovedá za škody spôsobené neoprávnenou výmenou napájacieho kábla pripojeného k reflektoru.

TECHNICKÉ ÚDAJE

SMD reflektor
Parameter	Hodnota
Číslo výrobku	99-053
Menovité napätie [V AC]	~230
Menovitá frekvencia [Hz]	50
Trieda izolácie	I
Stupeň krytia IP	IP65
Menovitý výkon [W]	50
Limity prevádzkovej teploty [°C]	-40 < T< 50
Životnosť LED [h]	Do 36000
Svetelný tok [lm]	4000
Index podania farieb (CRI Ra)	≥ 80
Teplota farby [K]	6500
Uhol lúča [°]	120
Faktor posunutia	>0,95
Čas predhriatia svietidla na 60 % plného svetelného toku [s].	< 0,5
Cykly zapnutia/vypnutia	≥ 18000
Typ napájacieho kábla	H05RN-F3G1,0 mm2
Rozmery [mm]	15
Hmotnosť [g]	205 x 180 x 25
Číslo dielu	562

OCHRANA ŽIVOTNÉHO PROSTREDIA

Elektricky poháňané výrobky nevyhadzujte spolu s domovým odpadom, mali by sa zhodnotiť v príslušných zariadeniac Informácie o využití odpadu získate od predajcu alebo miestnych úradov. Opotrebané elektrické a elektronické zariadenia obsahujú látky aktívne v prírodnom prostredí. Nerecyklované zariadenia predstavujú potenciálne riziko prživotné prostredie a ľudské zdravie.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa so sídlom vo Varšave na ul. Pograniczna 2/4 (ďalej len "Grupa Topex") oznamuje, że všetky autorské práva k tomuto návodu (ďalej len "návod"), okrem iného vrátane textu, fotografii, schém, výkresov a grafickej úpravy návodu, patria výlučne spoločnosti Grupa Topex a sú chránené zákonmi v súlade so zákonom o autorskom práve a právach súvisiacich s autorským právom zo 4. februára 2004 (Zákon o autorskom práve a právach súvisiacich s autorským právom, Dz. U. 2006 č. 90 bod 631 v znení neskorších zmien a doplnení). Kopírovanie, spracovanie, publikovanie, úpravy na komerčné účely celého Návodu alebo jeho častí bez písomného súhlasu spoločnosti Grupa Topex sú prísne zakázané a môžu spôsobit občianskoprávnu a právnu zodpovednosť.

EÚ vyhlásenie o zhode

Obchodný názov: NEO TOOLS

Toto vyhlásenie o zhode sa vydáva na výhradnú zodpovednosť výrobcu. Opísaný výrobok je v súlade s týmito dokumentmi:

Smernica o nízkom napätí 2014/35/EÚ

Smernica 2014/30/EÚ o elektromagnetickej kompatibilite

Nariadenie (EÚ) 2019/2020, ktorým sa vykonáva smernica 2009/125/ES

Nariadenie (EÚ) 2019/2015

A splňa požiadavky noriem:

EN 60598-2-5:2015; EN 60598-1:2015/A1:2018; EN

62031:2008+A1:2013+A2:2015; EN 62493:2015

EN 55015:2013+A1:2015; EN 61547:2009; EN 61000-3-2:2014; EN 61000-3-3:2013;

IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017; IEC 62321-5:2013;

Toto vyhlásenie sa vztahuje len na strojové zariadenie v podobe, v akej bolo uvedené na trh, a nezahřna komponenty

Meno a adresa osoby so sídlom v EÚ, ktorá je oprávnená vypracovať

technickú dokumentáciu:

Podpísané v mene:

Grupa Topex Sp. z o.o. Sp.k.

Pracovník pre kvalitu spoločnosti TOPEX GROUP

Varšava, 2022-02-01

PL

Informačný list výrobku
Názov dodávatel'a alebo obchodná značka:		Grupa Topex Sp. z o.o. Sp.k.
Adresa dodávatel'a:		Ulica Pograniczna 2/4, 02-285 Varšava
Identifikátor modelu:		99-053
Typ zdroja svetla:		LED
Použitá technológia osvetlenia:		LED	Nesmerové alebo smerové:	DLS
Siet'ové alebo iné ako siet'ové:		MLS	Pripojený zdroj svetla (CLS):	NCLS
Farebne nastavitelný zdroj svetla:		Nie	Obálka:	Nie
Zdroj svetla s vysokou svietivost'ou:		Nie
Stít proti oslneniu:		Nie	Stmievatel'né:	Nie
Parametre produktu
Parameter		Hodnota	Parameter	Hodnota
Všeobecné parametre výrobku:
Spotreba energie v zapnutom režime (kWh/1000h)		50	Trieda energetickej účinnosti	F
Užitočný svetelný tok ( φuse ) s uvedením, či sa vzťahuje na tok v guli (360°), v širokom kuželi (120°) alebo v úzkom kuželi (90°).		4000	Korelovaná farebná teplota zaokrúhlená na najbližších 100 K alebo rozsah korelovaných farebných teplôt zaokrúhlený na najbližších 100 K, ktoré možno nastaviť.	6500
Výkon v zapnutom režime ( Pon ), vyjadrený vo W		50	Pohotovostný výkon ( Psb ) vyjadrený vo W a zaokrúhlený na druhé desatinné miesto	0
Siet'ový pohotovostný výkon ( Ret ) pre CLS, vyjadrený vo W a zaokrúhlený na druhé desatinné miesto		NEUPLATŇUJE SA	Index farebného podania zaokrúhlený na najbližšie celé číslo alebo rozsah hodnôt CRI, ktoré možno nastaviť	80
Vonkajšie rozmery bez samostatného ovládacieho zariadenia, ovládacích častí osvetlenia a prípadných neosvetľovacích ovládacích častí (v milimetroch)	Výška	Pozrite si používateľskú príručku	Spektrálne rozloženie výkonu v rozsahu 250 nm až 800 nm pri plnom zaťažení	Zobrazené nižšie
	Šírka	Pozrite si používateľskú príručku
	Hlákka	Pozrite si používateľskú príručku
Tvrdenie o rovnocennom výkone		Áno	Ak áno, ekvivalentný výkon (W)	500
			Súradnice chromatickosti (x a y)	x=0,313, y=0,337
Parametre pre smerové zdroje svetla:
Špičková svietivost' (cd)		1600	Uhol lůča v stupňoch alebo rozsah uhlov lůča, ktoré možno nastaviť	120
Parametre pre svetelné zdroje LED a OLED:
Hodnota indexu podania farieb R9		>0	Faktor prežitia	1
Faktor udržania svetelného toku		0,97
Parametre pre siet'ové zdroje svetla LED a OLED:
Faktor posunutia (cos φ1)		0,95	Konzistencia farieb v McAdamových elipsách	6
Tvrdí, že LED svetelný zdroj nahrádza žiarivkový svetelný zdroj bez integrovaného predradníka s určitym výkonom.		NEUPLATNUJE SA	Ak áno, potom náhradný nárok (W)	NEUPLATNUJE SA
Metrika blikania ( Pst LM)		0,2	Metrika stroboskopického efektu (SVM)	NEUPLATŇUJE SA

Spektrálne rozdelenie výkonu
