Serie 8 WIW28442 - Práčka BOSCH - Bezplatný návod na obsluhu

Typ produktu	Vstavaná práčka
Značka	Bosch
Model	Serie 8 WIW28442
Rozmery (V x Š x H)	84,5 cm x 60 cm x 60 cm (odhad)
Hmotnosť	Približne 80 kg (odhad)
Napájanie	220-240 V, 50/60 Hz
Energetická trieda	A+++ (odhad)
Maximálna rýchlosť odstreďovania	1400 ot./min (odhad)
Kapacita náplne	9 kg (odhad)
Hlavné funkcie	VarioPerfect, SpeedPerfect, špeciálne programy, antibakteriálny bubon
Displej	LED displej s voličom programov
Hladina hluku (pranie/odstreďovanie)	Približne 44 dB / 74 dB (odhad)
Údržba a čistenie	Odnímateľný zásobník na pracie prostriedky, vymeniteľné tesnenie dvierok, program čistenia bubna
Bezpečnosť	Detská poistka, ochrana proti úniku, uzamknutie dvierok
Náhradné diely a opraviteľnosť	Náhradné diely k dispozícii, návod na opravu súčasťou manuálu (481 strán)
Všeobecné informácie	Manuál k dispozícii v niekoľkých jazykoch, návod na použitie a používateľská príručka súčasťou

Často kladené otázky - Serie 8 WIW28442 BOSCH

Ako si stiahnuť návod pre Bosch Serie 8 WIW28442?

Návod vo formáte PDF si môžete zadarmo stiahnuť z webovej stránky notice-facile.com výberom vášho modelu a kliknutím na 'Stiahnuť'.

Ako vymeniť tesnenie dvierok práčky?

Pozrite si časť 3.7 manuálu. Najprv odstráňte zásobník na pracie prostriedky, ovládací panel, dvierka a spodný kryt. Použite plastový nástroj na odstránenie sťahovacej pásky a potom odstráňte tesnenie. Noste ochranné rukavice proti ostrým hranám.

Aká je maximálna kapacita náplne?

Maximálna kapacita náplne tohto vstavaného modelu Serie 8 je odhadovaná na 9 kg.

Ako reštartovať práčku v prípade poruchy?

Odpojte prístroj na 5 minút od elektrickej siete a potom ho znova pripojte. Ak problém pretrváva, pozrite si manuál alebo kontaktujte zákaznícky servis.

Aké pracie programy sú k dispozícii?

Tento model ponúka niekoľko programov: Bavlna, Syntetika, Jemné, Vlna, Rýchly, Tichý atď. Na výber použite volič.

Ako vyčistiť zásobník na pracie prostriedky?

Odstráňte zásobník stlačením západky (pozri časť 3.2). Umyte ho v teplej vode a vykefujte usadeniny. Vložte ho späť zatlačením, kým nezaklapne.

Môžem si sám opraviť ovládací panel?

Áno, manuál poskytuje pokyny (časť 3.1) na výmenu ovládacieho panela. Uistite sa, že je prístroj odpojený od elektrickej siete a vody.

Čo robiť v prípade chybového kódu na displeji?

Pozrite si časť o chybových kódoch v manuáli. Najbežnejšie kódy sú vysvetlené s riešeniami. Napríklad kód E:123 môže indikovať problém s odvodom vody.

Ako udržiavať tesnenie dvierok, aby sa predišlo plesniam?

Pravidelne utierajte tesnenie suchou handričkou. Po každom praní nechajte dvierka pootvorené na vetranie. Raz mesačne použite program čistenia bubna.

Kde nájdem náhradné diely pre tento model?

Náhradné diely sú k dispozícii v zákazníckom servise Bosch alebo na špecializovaných weboch. Manuál obsahuje referenčné čísla dielov (napr. [00123456]).

NÁVOD NA OBSLUHU Serie 8 WIW28442 BOSCH

1.1 Dôležité informácie 383

1.1.1 Účel 383

1.2 Vysvetlenie symbolov 383

1.2.1 Úrovne nebezpečenstva.... 383

1.2.2 Symboly označujúce riziká 383

1.2.3 Štruktúra varovaní 384

Nástroje a pomôcky 385

Oprava 386

3.1 Výmena panelu obloženia.... 386

3.1.1 Odstránenie panelu obloženia.... 386

3.1.2 Montáž panelu obloženia 387

3.2.1 Odstránenie zásuvky na prací prostriedok 388

3.5 Výmena komponentov dverí.... 391

3.5.1 Odoberanie komponentov dverí 391

3.5.2 Montáž komponentov dverí.... 391

3.7 Výmena tesnenia dverí 393

3.7.1 Odoberanie tesnenia dverí.... 393

3.7.2 Montáž tesnenia dverí 394

3.8 Výmena poistky dvierok 395

3.8.1 Odoberanie poistky dvierok 395

3.10 Výmena spodného krytu.... 398

3.10.1 Odoberanie spodného krytu 398

3.10.2 Montáz krytu 399

3.11.1 Odstránenie čelného panela.... 400

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovani

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Označenie Detaily Snímky
Pomocný nástroj [15000155]	Nástroj na uvoľnenie plastových častí
Skrutkovač Torx T20 s otvorom [00340764]	100 mm, pre skrutky s bezpečnostným čapom
Momentový klůč [15000441]	Momentový klůč 20 – 100 Nm
Plochý skrutkovač [00340854]	Čepeľ 3,5 mm x 0,6 mm x 100 mm, ochranná izolácia 1000 V AC
Plochý skrutkovač [00340855]	Čepeľ 5,5 mm x 1,0 mm x 125 mm, ochranná izolácia 1 000 V AC
Kliešte zahnuté, špicaté [00341269]	Dĺžka 200 mm
Bočné štípacie kliešte [00342182]	Dĺžka: 200 mm

Označenie Detaily Snímky
Kombinovaný klůč[00340811]	Veľkost’ klůča 10°mm, M6
Combination wrench[00340814]	Veľkost’ klůča 13°mm, M8
Kombinovaný klůč[00340817]	Veľkost’ klůča 17 mm, M10
Kombinovaný klůč[15000459]	Veľkost’ klůča 16°mm, M10

Oprava

3.1 Výmena panelu obloženia

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu.

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

1. Odstráňte skrutky. 3. 1. Uvoľnite zachytávacie prvky (1, 2).

3.2.1 Odstránenie zásuvky na prací prostriedok

1. Uvoľnite zachytávacie prvky.

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Dvere sú otvorené.
Čelo nábytku bolo odobraté.

3.4.1 Odoberanie dverí

1.

POZOR!

Riziko pádu dielov po uvol'neni skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

Zaistite komponent proti pádu.

UPOZORNENIE

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Odstráňte skrutky (1).

3.5 Výmena komponentov dverí

UPOZORNENIE

Otvorte oblast' závesovl

Pomliaždenie/zachytenie prstov

▶ Nesiahajte do priestoru závesov.

Noste ochranné rukavice.

Požiadavka:

1. Uvoľnite dve skrutky.
2. Odoberte dvere.
3. Odmontujte dvere zvonku do vnútra.

3.7 Výmena tesnenia dverí

Zranenie padajúcimi dielmi.

- Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Spotrebič je vol'ne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388
√ Panel obloženia bol odobratý.
Dvere boli odobraté.→390
Spodný kryt bol odobratý.→398

3.7.1 Odoberanie tesnenia dverí

1. Uvoľnite držiak na svietidle bubna.

Použitím nesprávnych nástrojov sa povrch spotrebiča môže poškriabať.

▶ Na výmenu napínacieho krúžka použite len plastové nástroje.

Odoberte napínací krúžok z tesnenia použitím plastového nástroja.

1. Uvolnite tesnenie dverí z čelného panela.
2. Uvoľnite káblovú prípojku z poistky dvierok.

Oprava

1. Uvoľnite skrutky v naznačenom poradí.

1. Odoberte čelný panel.

2. Odpojte všetky hadicové pripojenia.

3.8 Výmena poistky dvierok

Ako výrobca sme povinní poskytnút zákazníkom náhradný diel – poistka dvierok - vrátane pokynov k oprave v súlade s nariadením (EU) 2019/2023. Chcheli by sme však podotknut'. Že po výmene poistky dvierok sa pred uvedením spotrebiča do prevádzky vyžaduje test elektrotechnickej bezpečnosti, ktorý vykoná kvalifikovaný elektrikár. Kvalifikáciu tejto osoby musí byť možné overit' podľa miestnych zákonom, regulácií a nariadení.

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

- Po oprave zariad'te vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu.

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Spotrebič je vol'ne dostupný.
Čelo nábytku bolo odobraté.
Panel oblożenia bol odobratý.
Dvere boli odobraté.→390
√ Napínací krúžok bol odobratý.
Čelný panel bol odobratý
√ Tesnenie dverí boli odobraté.

3.8.1 Odoberanie poistky dvierok

1. Odpojte zástrčku poistky dvierok.
2. Uvoľnite poistku dvierok.

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu.

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Spotrebič je odpojený od zdroja vody.
√ Spotrebič je vol'ne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388
√ Panel obloženia bol odobratý.

3.9.1 Odoberanie osvetlenia bubna

3.10 Výmena spodného krytu

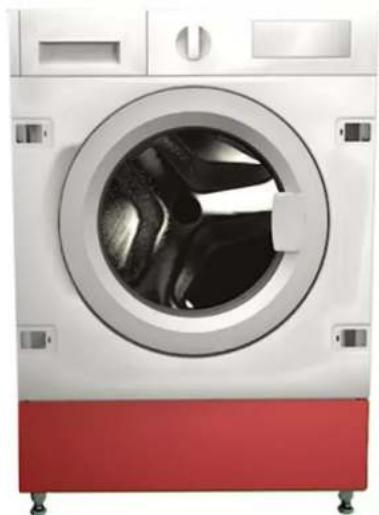

Obr. 1: Spoločný spodný kryt

Požiadavka:

3.10.1 Odoberanie spodného krytu

Požiadavka:

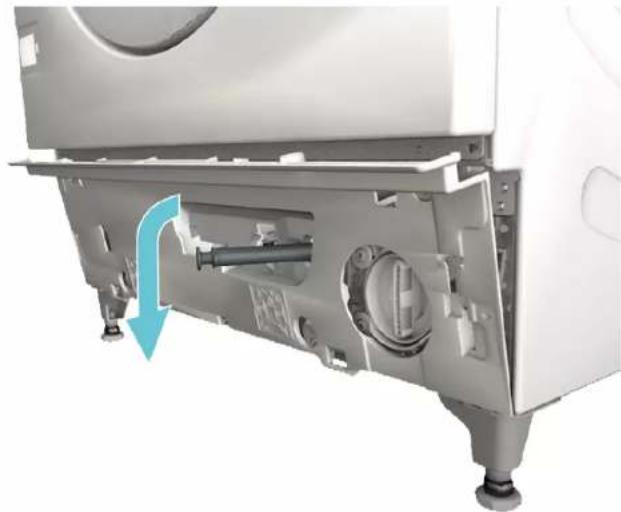

1. Zatiahnite spodný spoločný kryt a odoberte ho smerom dopredu.

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Spotrebič je vol'ne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388
Čelo nábytku bolo odobraté.
Dvere boli odobraté.→390
√ Tesnenie dverí boli odobraté.

3.11.1 Odstránenie čelného panela

1. Uvoľnite držiak na svietidle bubna.

Riziko pádu dielov po uvoľnení skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvoľnení skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Uvoľnite skrutky v naznačenom poradi.
