KI5862FF0 - Mraznička NEFF - Bezplatný návod na obsluhu

Typ produktu	Mraznička
Model	KI5862FF0
Značka	NEFF
Trieda energetickej účinnosti	A++
Klimatická trieda	SN-T
Celkový čistý objem	Pribl. 200 L
Mraziaca kapacita	Pribl. 10 kg/24h
Napájanie	220-240 V, 50 Hz
Spotreba energie	Pribl. 200 kWh/rok
Hladina hluku	Pribl. 38 dB(A)
Vstavaný alebo voľne stojaci	Vstavaný (vymeniteľné pánty dverí)
Materiál políčok	Sklo a drôt
Vnútorné osvetlenie	LED (bezúdržbové, vymeniteľné servisom)
Typ pántu dverí	Plochý pánt a posuvný pánt (vymeniteľné)
Tesnenie dverí	Vymeniteľné (dá sa tvarovať teplom)
Úložné priestory	Polička v mraziacom priestore, nádoby na mrazené potraviny, nádoba cool-fresh, výsuvná nádoba, nádoba na ovocie a zeleninu
Systém bez námrazy	Nie (vyžaduje ručné odmrazovanie)
Typ ovládania	Mechanický termostat
Bezpečnostné prvky	Elektrická bezpečnosť (odpojiť pred opravou), ochrana proti prevráteniu
Dostupnosť náhradných dielov	Odporúčajú sa originálne náhradné diely; pánty, tesnenie, poličky, LED modul, nádoby
Návod na použitie	K dispozícii vo viacerých jazykoch (PDF, 577 strán)

Často kladené otázky - KI5862FF0 NEFF

Ako vymením tesnenie dverí na mojej mrazničke NEFF KI5862FF0?

Na výmenu tesnenia dverí najprv odstráňte staré tesnenie z drážky. Skontrolujte, či nie je poškodené, potom nové tesnenie zahrejte sušičom vlasov alebo horúcou vodou, aby zmäklo. Postupne ho vtlačte do drážky, pričom dbajte na správne zatlačenie rohov. Malé bočné otvory sú normálne pre vetranie.

Môžem vymeniť pánty sám?

Áno, ale je potrebná opatrnosť. Spotrebič je ťažký. Pri plochých pántoch odstráňte kryty pántov, povoľte skrutky, vysuňte dvere a odstráňte pánty. Pri posuvných pántoch postupujte podobne. Vždy najprv odpojte napájanie. Montáž vykonajte v opačnom poradí. Použite Torx bit TX20.

Ako odstránim nádobu na mrazené potraviny?

Vytiahnite nádobu úplne von, potom ju zdvihnite a odstráňte. Pri inštalácii postupujte v opačnom poradí.

LED svetlo nefunguje. Môžem ho vymeniť?

LED bodové svetlo je bezúdržbové a mal by ho vymeniť kvalifikovaný technik. Ak sa však pokúsite o výmenu, odpojte napájanie, odstráňte kryt, odpojte modul a odpojte elektrické pripojenie. Použite špeciálny nástroj a plochý skrutkovač.

Ako nastavím dvere, ak sa nezatvárajú správne?

Ak sa dvere nezatvárajú, skontrolujte, či majú pánty nastaviteľné príslušenstvo. Môžete tiež mierne deformovať tesnenie dverí (ak je nové) pomocou tepla. Uistite sa, že spotrebič je vyrovnaný.

Aké nástroje potrebujem na opravy?

Bežné nástroje zahŕňajú Torx bit TX20 (6,3 mm), plochý skrutkovač (čepeľ 2,4 mm), špeciálny nástroj pre LED (00342180) a ochranné rukavice a obuv.

Ako odstránim výsuvnú poličku?

Vytiahnite výsuvnú poličku, kým sa neuvoľní poistka, potom ju sklopte a otočte nabok, aby ste ju odstránili. Inštalácia je v opačnom poradí.

Je normálne, že tesnenie dverí má malé otvory?

Áno, malé bočné otvory v tesnení dverí sú funkčné pre vetranie a nie sú výrobnými chybami.

Môžem vymeniť nádobu na ovocie a zeleninu?

Áno, vytiahnite nádobu úplne von a odstráňte ju. Inštalácia je opačná. Pri prepážke stlačte páku na oboch stranách, potiahnite dopredu, zdvihnite a otočte von.

Kde nájdem kompletný návod na použitie?

Kompletný návod na použitie pre mrazničku NEFF KI5862FF0 je k dispozícii vo formáte PDF na notice-facile.com. Obsahuje 577 strán a pokrýva všetky tipy na opravu a pokyny.

NÁVOD NA OBSLUHU KI5862FF0 NEFF

1.1 Dôležité informácie 459

1.1.1 Účel 459

1.2 Vysvetlenie symbolov 459

1.2.1 Úrovne nebezpečenstva.... 459

1.2.2 Symboly označujúce riziká 459

1.2.3 Štruktúra varovaní 460

Nástroje a pomôcky 462

Oprava 463

4.1 Výmena tesnenia dvierok.... 463

4.3 Výmena posuvného závesu 469

4.3.1 Odobratie posuvného závesu 469

4.4 Výmena poličky v dvierkach 471

4.4.1 Odobratie poličky v dvierkach 471

4.4.2 Montáž poličky do dvierok 471

4.5 Výmena odkladacej plochy.... 472

4.5.2 Montáž odkladacej plochy 472

4.6 Výmena výsuvnej police 473

4.6.1 Odobratie výsuvnej police 473

4.6.2 Montáž výsuvnej police 473

4.7 Výmena police mraziaceho priestoru 474

4.7.1 Odobratie police mraziaceho priestoru 474

4.7.2 Montáž police mraziaceho priestoru 474

4.11 Výmena nádoby cool-fresh 478

4.11.1 Odobratie nádoby cool-fresh 478

4.11.2 Montáž nádoby cool-fresh.... 478

4.12 Výmena výsuvnej nádoby.... 479

4.12.1 Odobratie výsuvnej nádoby.... 479

4.12.2 Montáž výsuvnej nádoby.... 479

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovani

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.
  Riziko poranenia na ostrých hranách!
  ■ Noste ochranné rukavice.
  Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch
  ■ Noste ochrannú obuv.
  ■ Zaistite t'ažké komponenty proti pádu.
  ■ Nesiahajte končatinami do pohybujúcich sa komponentov.
  Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!
  ■ Používajte len originálne náhradné diely.
  Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
  ■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Bit Torx TX20[00340865]	6,3 mm (1/4")
Špeciálny nástroj[00342180]

Oprava

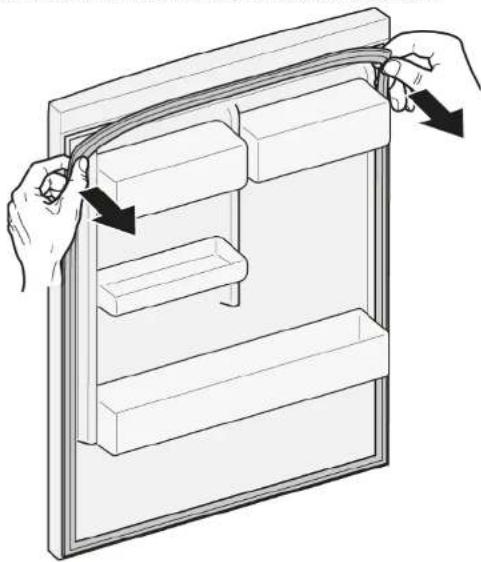

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlišovat' od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporúča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drážky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku sú odobraté. Prečítajte si návod na montáz.
Dvierka sú otvorené.

4.2.1 Odobratie plochého závesu

1. Odoberte štyri kryty závesu.


1. 1. Uvoľnite štyri skrutky (1).

2. Vysuňte a odoberte horné dvierka (2).

1. 1. Odoberte štyri skrutky (1).

2. Odoberte závesy (2).

Závesy horných dvierok sú odobraté.

1. 1. Uvol'nite štyri skrutky (1).

2. Vysuňte a odoberte spodné dvierka (2).

1. 1. Odoberte štyri skrutky (1).

2. Odoberte závesy (2).

Závesy spodných dvierok sú odobraté.

Oprava

4.3 Výmena posuvného závesu

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku a dvierka spotrebiča sú oddelené. Prečítajte si návod na montáz.

4.3.1 Odobratie posuvného závesu

1. 1. Odskrutkujte dve skrutky (1).

2. Odoberte horný záves horných dvierok (2).

3. Odoberte horné dvierka (3).
4. Odskrutkujte dve skrutky (4).
5. Odoberte horný záves spodných dvierok (5).
6. Odoberte spodné dvierka (6).

1. 1. Odoberte štyri skrutky (1).
2. Odoberte spodné závesy

4.4 Výmena poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

4.4.1 Odobratie poličky v dvierkach

▶ Poličku v dvierkach zodvihnite smerom nahor.

4.5 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.5.2 Montáž odkladacej plochy

4.6 Výmena výsuvnej police

Požiadavka:

Dvierka sú otvorené.

4.6.1 Odobratie výsuvnej police

1. Vysuňte výsuvnú policu, aby sa uvoľnila blokovacia úchytka.

1. Znížte výsuvnú policu a vyklopte ju nabok.

2. Výsuvná polica je odobratá.

4.6.2 Montáž výsuvnej police

Dvierka sú otvorené.

4.7.1 Odobratie police mraziaceho priestoru

Vysuňte policu mraziaceho priestoru.

Dvierka sú otvorené.

4.8.1 Odobratie nádoby na zmrazené potraviny

1. Úplne vytiahnite nádobu na zmrazené potraviny (1).
2. Odoberte nádobu na zmrazené potraviny (2).

Dvierka sú otvorené.

1. Úplne vytiahnite nádobu (1).

2. Odoberte nádobu (2).

Dvierka sú otvorené.

4.10.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu

1. Odoberte sklenenú dosku z priehradky.

4.11 Výmena nádoby cool-fresh

Požiadavka:

Dvierka sú otvorené.

4.11.1 Odobratie nádoby cool-fresh

1. Nádobu cool-fresh nakloňte dopredu (1).
2. Odoberte nádobu cool-fresh (2).

4.12 Výmena výsuvnej nádoby

Požiadavka:

Dvierka sú otvorené.

4.12.1 Odobratie výsuvnej nádoby

1. Výsuvnú nádobu nakloňte dopredu (1).

2. Odoberte výsuvnú nádobu (2)

4.12.2 Montáž výsuvnej nádoby

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovat' kvalifikovný elektrikár.
Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Umrtie v dôsledku zásahu elektrickým prúdom

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
Poličky chladiaceho priestoru sú odobraté.

4.13.1 Odoberanie bodového LED svetla
