Tipo de Produto	Congelador
Modelo	KI5862FF0
Marca	NEFF
Classe de Eficiência Energética	A++
Classe Climática	SN-T
Capacidade Líquida Total	Aprox. 200 L
Capacidade de Congelamento	Aprox. 10 kg/24h
Alimentação Elétrica	220-240 V, 50 Hz
Consumo de Energia	Aprox. 200 kWh/ano
Nível de Ruído	Aprox. 38 dB(A)
Embutir ou Independente	Embutir (dobradiças de porta reversíveis)
Material das Prateleiras	Vidro e arame
Luz Interior	LED (sem manutenção, substituível pelo serviço)
Tipo de Dobradiça da Porta	Dobradiça plana e dobradiça deslizante (substituível)
Junta da Porta	Substituível (pode ser remodelada com calor)
Compartimentos de Armazenamento	Prateleira do compartimento do congelador, recipientes para alimentos congelados, recipiente cool-fresh, recipiente extensível, recipiente para frutas e legumes
Sistema Sem Gelo	Não (descongelamento manual necessário)
Tipo de Controlo	Termóstato mecânico
Características de Segurança	Segurança elétrica (desligar antes da reparação), proteção anti-tombamento
Disponibilidade de Peças Sobressalentes	Peças sobressalentes originais recomendadas; dobradiças, junta, prateleiras, módulo LED, recipientes
Manual do Utilizador	Disponível em vários idiomas (PDF, 577 páginas)

Perguntas frequentes - KI5862FF0 NEFF

Como substituir a junta da porta do meu congelador NEFF KI5862FF0?

Para substituir a junta da porta, primeiro remova a junta antiga da ranhura. Verifique se há danos, depois aqueça a nova junta com um secador de cabelo ou água quente para amolecê-la. Pressione-a passo a passo na ranhura, certificando-se de que os cantos são bem inseridos. Pequenos orifícios laterais são normais para ventilação.

Posso substituir as dobradiças sozinho?

Sim, mas é necessário cuidado. O aparelho é pesado. Para dobradiças planas, remova as coberturas das dobradiças, solte os parafusos, deslize as portas para fora e remova as dobradiças. Para dobradiças deslizantes, siga passos semelhantes. Desligue sempre a corrente primeiro. Instale na ordem inversa. Use Torx Bit TX20.

Como remover um recipiente para alimentos congelados?

Puxe o recipiente completamente para fora, depois levante-o para remover. Para instalar, inverta os passos.

A luz LED não está a funcionar. Posso substituí-la?

O foco LED não necessita de manutenção e deve ser substituído por um técnico qualificado. No entanto, se tentar a substituição, desligue a corrente, remova a tampa, desprenda o módulo e desconecte a ligação elétrica. Use uma ferramenta especial e uma chave de fenda.

Como ajustar a porta se não fechar corretamente?

Se a porta não fechar, verifique se as dobradiças têm acessórios ajustáveis. Também pode deformar ligeiramente a junta da porta (se nova) usando calor. Certifique-se de que o aparelho está nivelado.

Que ferramentas preciso para reparações?

As ferramentas comuns incluem uma broca Torx TX20 (6,3 mm), uma chave de fenda (lâmina 2,4 mm), uma ferramenta especial para LED (00342180) e luvas e sapatos de proteção.

Como remover a prateleira extensível?

Puxe a prateleira extensível até que o trinco de bloqueio se liberte, depois baixe-a e gire-a para o lado para remover. Instale na ordem inversa.

É normal a junta da porta ter pequenos orifícios?

Sim, pequenos orifícios laterais na junta da porta são funcionais para ventilação e não são defeitos de produção.

Posso substituir o recipiente para frutas e legumes?

Sim, puxe o recipiente completamente para fora e remova-o. A instalação é o inverso. Para a divisória, pressione a alavanca em ambos os lados, puxe para a frente, levante e gire para fora.

Onde posso encontrar o manual do utilizador completo?

O manual do utilizador completo para o congelador NEFF KI5862FF0 está disponível em formato PDF em notice-facile.com. Contém 577 páginas e abrange todas as dicas e instruções de reparação.

MANUAL DE UTILIZADOR KI5862FF0 NEFF

Dicas de resolução - Combinado de refrigeração/congelação

i Sobre este documento.... 411

1.1 Informação importante 411

1.1.1 Finalidade 411

1.2 Explicação dos símbolos....411

1.2.1 Níveis de perigo....411

1.2.2 Símbolos de perigo 411

1.2.3 Estrutura dos avisos 412

1.2.4 Símbolos gerais 412

Segurança....413

2.1 Instruções gerais de segurança....413

2.1.1 Todos os eletrodomésticos 413

Ferramentas e auxiliares.... 414

Reparação....415

4.1 Substituir a junta da porta 415

4.1.1 Remover a junta da porta 415

4.1.2 Instalar a junta da porta.... 415

4.2 Substituir a dobradiça plana 418

4.2.1 Remover a dobradiça plana.... 418

4.2.2 Instalar a dobradiça plana 420

4.3 Substituir a dobradiça deslizante 421

4.3.1 Remover a dobradiça deslizante.... 421

4.3.2 Instalar a dobradiça deslizante.... 422

4.4 Substituir a prateleira da porta.... 423

4.4.1 Remover a prateleira da porta.... 423

4.4.2 Instalar a prateleira da porta 423

4.5 Substituir a prateleira.... 424

4.5.1 Remover a prateleira.... 424

4.5.2 Instalar a prateleira 424

4.6 Substituir a prateleira extensivel.... 425

4.6.1 Remover a prateleira extensível 425

4.6.2 Instalar a prateleira extensível 425

4.7 Substituir a prateleira da zona do congelador.... 426

4.7.1 Remover a prateleira da zona do congelador.... 426

4.7.2 Instalar a prateleira da zona do congelador 426

4.8 Substituir o recipiente para alimentos congelados.... 427

4.8.1 Remover o recipiente para alimentos congelados.... 427

4.8.2 Instalar o recipiente para alimentos congelados 427

4.9 Substituir o recipiente para fruta e vegetais 428

4.9.1 Remover o recipiente para fruta e vegetais 428

4.9.2 Instalar o recipiente para fruta e vegetais.... 428

4.10 Substituir a secção e a tampa do recipiente para fruta e vegetais 429

4.10.1 Remover a secção e a tampa do recipiente para fruta e vegetais ..... 429

4.10.2 Instalar a secção e a tampa do recipiente para fruta e vegetais..... 429

4.11 Substituir o recipiente de frio.... 430

4.11.1 Remover o recipiente de frio 430

4.11.2 Instalar o recipiente de frio 430

4.12 Substituir o recipiente extensível.... 431

4.12.1 Remover o recipiente extensível.... 431

4.12.2 Instalar o recipiente extensível 431

4.13 Substituir a iluminação LED específica 432

4.13.1 Remover a iluminação LED específica 432

4.13.2 Instalar a iluminação LED específica 433

i Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de aviso Significado
	A não observância da mensagem de aviso resulta em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em ferimentos ligeiros.
	A não observância da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Símbolo de perigo Significado
		Mensagem geral de aviso
		Perigo de tensão elétrica
		Risco de explosão
		Perigo de cortes

i Sobre este documento

Símbolo de perigo Significado
		Perigo de esmagamento
		Perigo de superfícies quentes
		Perigo de campo eletromagnético intenso
		Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Símbolo ger. Significado
[VY66]		Identificação de uma dica especial (texto e/ou ilustração)
[0734]		Identificação de uma dica simples (apenas texto)
[0735]		Identificação de uma ligação para um tutorial em vídeo
[0644]		Identificação das ferramentas necessárias
[0709]		Identificação das condições prévias necessárias
[0742]		Identificação de uma condição (se ..., então ...)
[0743]		Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de material
Estado Identificação de um texto exibido / janela(no visor do aparelho)

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos!
• Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

■ Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis

■ Use calçado de proteção.
■ Proteja os componentes pesados contra quedas.
- Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

■ Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensíveis (ESDs)!

- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Pano protetor[00342013]	60 cm x 50 cm
Ponta Torx TX20[00340865]	6,3 mm (1/4")
Ferramenta especial[00342180]

Reparação

4.1 Substituir a junta da porta

Pré-requisito:

A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

1. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

	A espessura da nova junta da porta pode divergir ligeiramente da da jun-ta antiga da porta. Isto não afetará o comportamento de fecho nem ofuncionamento a longo termo.
	Se o seu aparelho disposer de dobradiças ou fixações de dobradiçaajustáveis, poderá otimizar o comportamento de fecho subsequentemente.
	Os pequenos orifícios laterais na junta da porta são funcionais (necessários à ventilação). Não se trata de falhas de produção.

Reparação

1. If Se a ranhura para a junta estiver danificada, - contacte o serviço de apoio ao consumidor.

2. Uma deformação ligeira da junta da porta é normal e não afeta o seu funcionamento. Recomenda-se que a junta da porta seja endireitada antes de ser inserida no aparelho.

Aqueça a junta da porta com a um secador de cabelo ou água quente e mude a sua forma manualmente.

1. Empurre os cantos da junta em cima e em baixo para ranhura.

1. Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

Reparação

4.2 Substituir a dobradiça plana

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
√ As portas do móvel estão removidas. Ver as instruções de instalação.
A porta está aberta.


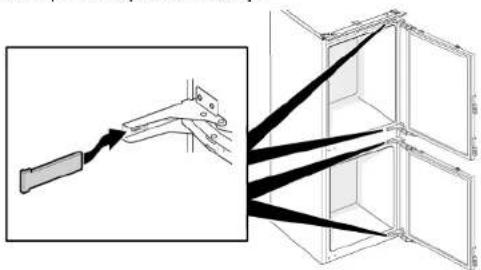

1. Remova quatro tampas de dobradiça.


1. 1. Solte quatro parafusos (1).

2. Deslize para fora e remova a porta superior (2).

As dobradiças superiores da porta estão removidas.

1. 1. Solte quatro parafusos (1).

2. Deslize para fora e remova a porta inferior (2).

As dobradiças inferiores da porta estão removidas.

Reparação

4.2.2 Instalar a dobradiça plana

Instale pela ordem inversa.

Reparação

4.3 Substituir a dobradiça deslizante

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta do móvel e a porta do aparelho estão separadas. Ver as instruções de instalação.

4.3.1 Remover a dobradiça deslizante

1. 1. Desaperte dois parafusos (1).

2. Remova a dobradiça superior da porta superior (2).

3. Remova a porta superior (3).
4. Desaperte dois parafusos (4).
5. Remova a dobradiça superior da porta inferior (5).
6. Remova a porta inferior (6).

As dobradiças estão removidas.

4.3.2 Instalar a dobradiça deslizante

Instale pela ordem inversa.

Reparação

4.4 Substituir a prateleira da porta

Pré-requisito:

A porta está aberta.

4.4.1 Remover a prateleira da porta

▶ Levante a prateleira da porta.

A prateleira da porta está removida.

4.4.2 Instalar a prateleira da porta

Instale pela ordem inversa.

Reparação

4.5 Substituir a prateleira

Pré-requisito:

A porta está aberta.

4.5.1 Remover a prateleira

▶ Puxe a prateleira para fora.

A prateleira está removida.

4.5.2 Instalar a prateleira

Instale pela ordem inversa.

Reparação

4.6 Substituir a prateleira extensível

Pré-requisito:

A porta está aberta.

4.6.1 Remover a prateleira extensível

1. Puxe para fora a prateleira extensível até o bloqueio de retenção se soltar.

1. Desça a prateleira extensível e vire-a para fora lateralmente.

2. A prateleira extensível está removida.

4.6.2 Instalar a prateleira extensível

Instale pela ordem inversa.

Reparação

4.7 Substituir a prateleira da zona do congelador

Pré-requisito:

A porta está aberta.

4.7.1 Remover a prateleira da zona do congelador

- Puxe para fora a prateleira da zona do congelador.

A prateleira da zona do congelador está removida.

4.7.2 Instalar a prateleira da zona do congelador

Instale pela ordem inversa.

Reparação

4.8 Substituir o recipiente para alimentos congelados

Pré-requisito:

A porta está aberta.

4.8.1 Remover o recipiente para alimentos congelados

1. Puxe o recipiente para alimentos congelados inteiramente para fora (1).
2. Remova o recipiente para alimentos congelados (2).

O recipiente para alimentos congelados está removido.

4.8.2 Instalar o recipiente para alimentos congelados

Instale pela ordem inversa.

Reparação

4.9 Substituir o recipiente para fruta e vegetais

Pré-requisito:

A porta está aberta.

4.9.1 Remover o recipiente para fruta e vegetais

1. Puxe o recipiente inteiramente para fora (1).

2. Remova o recipiente (2).

O recipiente está removido.

4.9.2 Instalar o recipiente para fruta e vegetais

Instale pela ordem inversa.

Reparação

4.10 Substituir a secção e a tampa do recipiente para fruta e vegetais

Pré-requisito:

A porta está aberta.

4.10.1 Remover a secção e a tampa do recipiente para fruta e vegetais

1. Remova a placa de vidro da secção.

1. Remova o recipiente para fruta e vegetais.→428

2. 1. Pressione a alavanca do lado inferior de ambos os lados da secção (1).
3. Puxe a secção para a frente (2).

1. Levante a secção e gire-a para fora lateralmente.

A secção está removida.

1. 1. Levante a tampa do recipiente para fruta e vegetais.

2. Puxe a tampa do recipiente para fruta e vegetais para a frente e gire-a para fora lateralmente.

A tampa do recipiente para fruta e vegetais está removida.

4.10.2 Instalar a secção e a tampa do recipiente para fruta e vegetais

Instale pela ordem inversa.

Reparação

4.11 Substituir o recipiente de frio

Pré-requisito:

A porta está aberta.

4.11.1 Remover o recipiente de frio

1. Incline o recipiente de frio para a frente (1).
2. Remova o recipiente de frio (2).

O recipiente de frio está removido.

4.11.2 Instalar o recipiente de frio

Instale pela ordem inversa.

Reparação

4.12 Substituir o recipiente extensível

Pré-requisito:

A porta está aberta.

4.12.1 Remover o recipiente extensível

1. Incline o recipiente extensível para a frente (1).
2. Remova o recipiente extensível (2).

O recipiente extensível está removido.

4.12.2 Instalar o recipiente extensível

Instale pela ordem inversa.

Reparação

4.13 Substituir a iluminação LED específica

Ferramentas necessárias:

Ferramenta especial [00342180]
Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.
As prateleiras do compartimento de refrigeração estão removidas.

4.13.1 Remover a iluminação LED específica

1. Solte a tampa da iluminação LED específica.

1. Puxe a tampa da iluminação LED específica para dentro, empurrando para a frente em simultâneo.

1. Desprenda o módulo da iluminação LED específica.

1. Desconecte a ligação elétrica da iluminação LED específica.

A iluminação LED específica está removida.

4.13.2 Instalar a iluminação LED específica

Instale pela ordem inversa.
