NÁVOD NA OBSLUHU DKE4535B DE DIETRICH

NASTAVENÍ KONCE PEČENÍ (odložený start)

Práve ste si zakúpili výrobok De Dietrich. Tento výber je prejavom vašich vysokých nárokov a lásky k francúzskemu spôsobu života.

Výrobky spoločnosti De Dietrich, ktoré sú výsledkom viac ako 300-ročného know-how, stelesňujú spojenie dizajnu, autenticity a technológie v službách kuchárskeho umenia. Naše zariadenia sú vyrobené z tých najlepších materiálov a majú bezchybnú povrchovú úpravu.

V neustálej snahe lepšie uspokojovať vaše požiadavky oddelenie služieb zákazníkom spoločnosti De Dietrich odpovie na všetky vaše otázky a návrhy.

Je nám ct'ou byt' vaším novým partnerom v kuchyni. Ďakujeme vám za prejavenú dôveru.

Spoločnosť De Dietrich, ktorá má výrobné závody vo Francúzsku, Orléans a Vendôme, sa pri navrhovaní svojich výnimočných výrobkov neustále snaží o dokonalost' a zachováva si výnimočné know-how. Mnohé z našich zariadení sú certifikované označením Origine France Garantie, ktoré potvrdzuje, že sú vyrobené vo Francúzsku.

Toto označenie zaručuje kvalitu a dlhú životnosť našich zariadení a zároveň zaručuje ich vysledovatel'nosť, pretože poskytuje jasný a objektívny údaj o ich pôvode.

www.de-dietrich.com

De Dietrich

CRÉATEUR D'ÉMOTIONS DEPUIS 1684

DÔLEŽITÉ BEZPEČNOSTNÉ OPATRENIA....-6

1 INŠTALÁCIA....7-8

Vol'ba miesta a zabudovanie....7

Ochrana životného prostredia....9

3 PREDSTAVENIE VÁŠHO ZARIADENIA....10-13

Prvé uvedenie do prevádzky....13

Čistenie vnútorného a vonkajšieho povrchu 17

Výmena žiarovky....17

8 PORUCHY A RIEŠENIA 18

9 TEST FUNKČNEJ SPÔSOBILOSTI.... 19

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY A PREVENTÍVNE OPATRENIA

DÔKLADNE SI PREČÍTAJTE DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY A ODLOŽTE ICH PRE PRÍPAD POTREBY.

Po prevzatí zariadenie okamžite odbal'te. Skontrolujte jeho celkový vzhľad. Akékol'vek výhrady zaznamenajte na dodací list a jeho kópiu si odložte.

Toto zariadenie je potrebné lovať na vyvýšené miesto, mm nad zem.

— Zariadenie sa nesmie nainštalovať za ozdobné dvere, aby sa zabránilo prehriatiu.

— Rúru umiestnite do stredu nábytku tak, aby bola zaistená minimálna vzdialenost 10 mm od bočnej steny nábytku. Materiál nábytku, do ktorého je zariadenie zapustené, musí byt' odolný voči teplu (alebo byt' pokrytý takýmto materiálom). Pre väčšiu stabilitu rúru pripevnite k nábytku pomocou 2 skrutiek, ktoré umiestnite do otvorov určených na tento účel.

Zariadenie musí byt' možné jit' od elektrickej siete vd'aka

montáži vypínača do pevného rozvodu v súlade s pravidlami inštalácie.

údržbu alebo opravy, pri ktorých sa odstraňuje kryt, ktorý chráni pred vystavením mikrovlnnej energii, smú vykonávať len kompetentné osoby. V opačnom prípade hrozí nebezpečenstvo.

— Toto zariadenie je určené na varenie so zatvorenými dvierkami.

— Toto zariadenie je určené výhradne na domáce a podobné používanie ako napríklad: v kuchynských kútoch pracovníkov obchodných zariadení, kancelárií a iných profesionálnych odvetví, na farmách, používanie klientmi hotelov, motelov a iných priestorov, ktoré majú ubytovací charakter,

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY A PREVENTÍVNE OPATRENIA

používanie v priestoroch, ako sú hostovské izby.

Deti staršie ako 8 rokov a osoby,
ktoré majú znížené fyzické,
zmyslové alebo mentálne
schopnosti, alebo osoby,
ktoré nemajú potrebné skúsenosti
a vedomosti, môžu toto zariadenie
používať iba vtedy, ked' na nich
dozerá zodpovedná osoba,
alebo ak boli vopred poučené
o bezpečnom používaní zariadenia
a pochopili možné riziká súvisiace
s jeho používaním.

— Dbajte na to, aby sa so zariadením nehrali deti. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

— Dohliadnite na to, aby sa so zariadením nehrali deti.

UPOZORNENIE:

Zariadenie a jeho dostupné časti sú počas používania horúce. Dávajte pozor, aby ste sa nedotkli ohrevných častí vnútri rúry. Deti mladšie ako 8 rokov sa nesmú k zariadeniu približovat', pokiaľ nie sú pod neustálym dohl'adom.

UPOZORNENIE:

Ak zariadenie funguje v kombinovanom režime, odporúča sa, aby deti používali rúru len pod dohl'adom dospelých osôb z dôvodu generovania vysokej teploty.

— V mikrovlnej rúre používajte len vhodný kuchynský riad. Pri príprave v mikrovlnnej rúre sa nesmú používať kovové nádoby na potraviny a nápoje.

— Mikrovlnná rúra je určená na ohrievanie potravín a nápojov. Sušenie potravín alebo utierok či ohrievanie vyhrievacích podložiek, papúč, špongií, vlhkých handier a podobne môže spôsobit' poranenie, požiar a vznietenie.

UPOZORNENIE:

Tekutiny a iné potraviny sa nesmú ohrievat' v uzavretých nádobách, pretože môžu explodovat'.

— Pri ohrievaní potravín v plastových alebo papierových nádobách dávajte na mikrovlnnú rúru pozor, pretože môže dôjst' k vznieteniu.

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY A PREVENTÍVNE OPATRENIA

— Ak si všimnete dym, rúru vypnite alebo ju odpojte od elektrickej siete a nechajte dvierka zatvorené, aby sa plamene zadusili.

— Ohrievanie nápojov v mikrovlnnej rúre môže spôsobit' oneskorené privedenie tekutiny k varu. Preto si dávajte pri manipulácii s nádobou pozor.

— Obsah dojčenských fliaš a nádob s jedlom pre deti je potrebné premiešat' alebo pretrepat'. Pred konzumáciou je potrebné skontrolovať ich teplotu, aby nedošlo k popáleniu.

— Neodporúča sa ohrievať v mikrovlnnej rúre vajcia v škrupine a celé vajcia na tvrdo, pretože môžu vybuchnút'. Dokonca aj po uvarení. — Mikrovlnnú rúru sa odporúča pravidelne čistiť a odstránit' z nej všetky zvyšky potravín.

— Pokiaľ nie je zariadenie udržiavané náležite čisté, povrch sa môže poškodit', čo môže ovplyvnit' životnosť zariadenia, prípadne viest' k nebezpečným situáciám.

UPOZORNENIE:

Ak dôjde k poškodeniu dvierok alebo ich tesnenia, rúra sa nesmie používať, kým ju neopraví kvalifikovaná osoba.

— Na čistenie sklenených dvierok rúry nepoužívajte abrazívne čistiace prostriedky ani drôtenky. Mohol poškrabat' povrch, čo by mohlo viest' k prasknutiu skla.

— Zariadenie nečistíte parou.

— Nedovol'te det'om používať rúru bez dozoru, pokial' nedostali potrebné pokyny, ktoré im umožnia používať rúru bezpečne a porozumieť nebezpečenstvu nesprávneho používania.

• 1 INŠTALÁCIA

VÝBER MIESTA A ZAPUSTENIE

Toto zariadenie je potrebné nainštalovať aspoň do výšky 850 mm nad zem. Možno ho nainštalovať do vstavaného nábytku v súlade s inštalačnou schémou (obr. A).

Pozor: ak je spodná časť nábytku otvorená, priestor medzi stenou a doskou, na ktorej je umiestnená rúra, musí byť maximálne 70 mm (obr. B).

Po premiestnení z chladného na teplé miesto zariadenie nepoužívajte ihned' (počkajte približne 1 až 2 hodiny). Kondenzácia by mohla spôsobit' jeho poruchu.

Rúru umiestnite do stredu nábytku tak, aby bola zaistená minimálna vzdialenost' 10 mm od bočnej steny nábytku. Materiál nábytku, do ktorého je zariadenie zabudované, musí byť odolný voči teplu.

Pre väčšiu stabilitu rúru k nábytku pripevnite pomocou 2 skrutiek, ktoré umiestnite do otvorov určených na tento účel (obr. C).

Zariadenie je potrebné zabudovat' správnym spôsobom, aby sa zabezpečila elektrická bezpečnosť. Elektrické zapojenie sa realizuje ešte predtým, než zariadenie umiestníte do nábytku. Rúru je potrebné zapojiť pomocou štandardizovaného napájacieho kábla s 3 vodičmi s profilom 1,5 mm² (1 f + 1 N + uzemnenie), ktoré je potrebné pripojiť k sieti s napätím 220\~240 V pomocou štandardizovanej zásuvky IEC 60083 alebo viacpólového odpojovacieho zariadenia v súlade s pravidlami inštalácie.

Skontrolujte, či:

– je napájanie zariadenia dostatočné (220–240 V \~ 16 A). Ak elektrická inštalácia vo vašej domácnosti vyžaduje zmenu zapojenia zariadenia, obrátte sa na kvalifikovaného elektrikára.

Počas údržby musí byť zariadenie odpojené od elektrickej siete a poistky vypnuté alebo odobraté.

Upozornenie:

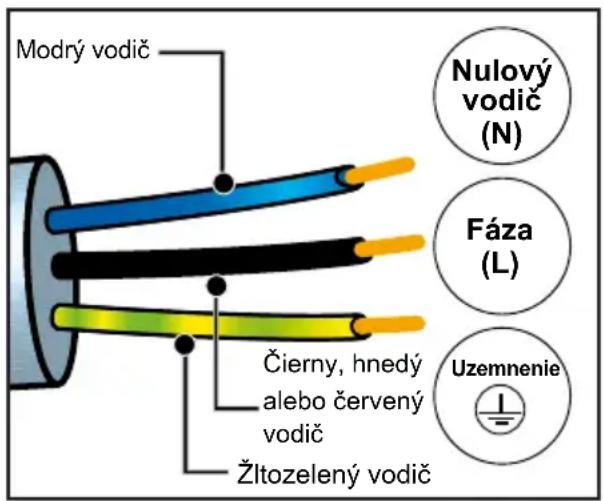

Ochranný vodič (zeleno-žltý) sa napája na svorku zariadenia a musí byt' napojený na uzemnenie inštalácie.

Ak sa na rúre vyskytne porucha, zariadenie odpojte zo zásuvky alebo odoberte poistku pripojovacieho vedenia rúry.

Pozor:

Nenesieme zodpovednosť za nehody alebo incidenty, ktoré vznikli v dôsledku neexistujúceho, chybného alebo nesprávneho uzemnenia alebo nesprávneho pripojenia.

Inštaláciu musia vykonat' kvalifikovaní inštalatéri a technici.

• 2 ŽIVOTNÉ PROSTREDIE

OCHRANA ŽIVOTNÉHO PROSTREDIA

Baliace materiály tohto zariadenia sú recyklovatel'né. Podiel'ajte sa na recyklácii a prispievajte k ochrane životného prostredia a uložte ich do komunálnych kontajnerov určených na tento účel.

Toto zariadenie obsahuje veľa zhodnotitelých alebo recyklovatelých materiálov. Je označené týmto logom, ktorý označuje, že opotrebované zariadenia sa nesmú miešat's ostatnými odpadmi.

Výrobca bude zariadenia recyklovať za najlepších podmienok v súlade s platnou európskou smernicou o likvidácii elektrických a elektronických zariadení.

Podrobné informácie o najbližších zberných miestach opotrebovaných zariadení získate od mestského úradu alebo predajcu.

Ďakujeme vám za vašu spoluprácu v oblasti ochrany životného prostredia.

• 3 PREZENTÁCIA VÁŠHO ZARIADENIA

– umožňuje výber programov, zvýšenie alebo znížte hodnoty otáčaním,

Tlačidlo vypnutia rúry (dlhé stlačenie)

Tlačidlo časovača

Tlačidlo rýchleho spustenia funkcie mikrovlnej rúry (1000W + 30s)

Súčasne stlačte tlačidlá , až kým sa na obrazovke nerozsvieti symbol.

Zamknutie ovládacích prvkov je k dispozícii počas varenia alebo po vypnutí rúry.

POZNÁMKA: aktívne zostane len tlačidlo vypnutia ①

Ak chcete ovládacie prvky odomknút, stlačte súčasne tlačidlá spät a, až kým na obrazovke nezmizne symbol visacieho zámku.

OVLÁDANIE TOČNE

Ak sa vám zdá, že v rúre nie je dostatok miesta na otáčanie jedla, vypnite otáčanie točne pred spustením programu alebo počas neho.

Stlačte súčasne tlačidlá a na niekol'ko sekúnd.

Opätovná aktivácia točne:

Stlačte znova súčasne tlačidlá na niekol'ko sekúnd, až kým symbolna displeji nezmizne.

• 3 PREZENTÁCIA VÁŠHO ZARIADENIA

PRÍSLUŠENSTVO

Točna vám umožňuje rovnomerné varenie potravín bez manipulácie.

Bez zásahu sa otočí v 2 smeroch. Ak sa nevypne, skontrolujte, či sú všetky časti správne umiestnené.

Možno ju používať ako misku na varenie. Vyberte ju pomocou prístupových zón nachádzajúcich sa vnútri rúry.

Unášač umožňuje otáčanie sklenenej točne.

Ak vyberiete unášač, dávajte pozor, aby sa do otvoru hriadel'a motora nedostala voda.

Nezabudnite znova vložit' spät' unášač, držiak s kolieskami a sklenenú točnu.

Nesnažte sa ho otáčat' sklenenú točnu ručne, v opačnom prípade hrozí riziko poškodenia hnacieho systému. V prípade nesprávneho otáčania skontrolujte, či sa pod točnou nenachádzajú cudzie predmety.

Točňa v zastavenej polohe umožňuje prípravy veľkých jedál na celom povrchu rúry. V tomto prípade je potrebné v polovici programu nádobu otočit' alebo premiešat' jej obsah.

PRINCÍP FUNGOVANIA

Mikrovlnné žiarenie používané na varenie sú elektromagnetické vlny. Vyskytujú sa bežne v našom prostredí, ako rádiové vlny, svetlo alebo infračervené žiarenie.

Ich frekvencia sa nachádza v pásme 2450 MHz.

Ich správanie:

• odrážajú sa kovov,
• prechádzajú cez všetky ostatné materiály,
• pohlcujú ho molekuly vody, tuku a cukru.

Ked' je jedlo vystavené mikrovlnému žiareniu, dochádza k zrýchlenej pohyblivosti jeho molekúl a tá spôsobuje zahrievanie.

Híbka prenikania vín do potravín je približne 2,5 cm, ak je jedlo hrubšie, stred sa bude zohrievať prúdením tepla ako v prípade tradičného varenia.

Upozorňujeme, že mikrovlné žiarenie spôsobuje vnútri pokrmu jednoduchý tepelný úkaz. Mikrovlny nie sú zdraviu škodlivé.

PRVÉ UVEDENIE DO PREVÁDZKY

- Vyberte jazyk

Pri prvom uvedení do prevádzky alebo po výpadku napájaní si vyberte svoj jazyk otáčaním páčky a pre potvrdenie vašej vol'by, stlačte.

- Nastavte čas

V hlavnom menu vyberte režim otáčaním ovládača funkciu „NASTAVENIA“ a výber potom potvrďte. Na výber máte rôzne nastavenia.

Zmeňte hodiny, potvrďte a zmeňte minúty a následne ich znova potvrďte. Ak máte inteligentnú rúru, čas sa aktualizuje automaticky.

- Zvuk

Zároveň máte prístup na prepnutie displeja do pohotovostného režimu:

V polohe ON sa displej po určitom čase vypne.

V prípade, že je potrebné aktivovat' režim DEMO (poloha ON (ZAP.)), režim prezentácie výrobku v obchode, sa vaša rúra nezohrieva.

- Diagnostika.

V prípade problému máte prístup do diagnostického menu.

Ked' budete kontaktovať servisné stredisko, budú od vás požadované kódy zobrazené v diagnostike.

• 5 REŽIMOV VARENIA V MANUÁLNOM REŽIME

PEČENIE

Táto rúra vám umožňuje prístup do 3 rôznych typov režimov varenia s nastavitel'ným parametrami:

– Funkcia mikrovlnka.

– Kombinovaná funkcia mikrovlnky (mikrovlnka + tradičné varenie).

– Funkcie tradičného varenia.

Upozornenie:

Nepoužívajte smaltovaný riad.

FUNKCIA MIKROVLNNÉHO ŽIARENIA

Poloha výkonu			Používanie
	Mikrovlnné žiarenie	1 000 W	Rýchly ohrev nápojov, vody a tanierov s veľkým obsahom tekutiny.Varenie potravín, ktoré obsahujú veľké množstvo vody (polievky, omáčky, paradajky atd').
		800 W/900 W	Varenie čerstvej alebo zmrazenej zeleniny
		500 W	Varenie rýb a kôrovcov. Prihrievanie na 2 úrovniachVarenie sušenej zeleniny pri nízkej teplote.Ohrievanie alebo príprava krehkých potravín na báze vajec.
		400 W/300 W	Varenie mliečnych potravín a džemov pri nízkej teplote.
		200 W	Manuálne rozmrazovanie Rozpúšt'anie masla, ľadu.
		100 W	Rozmrazovanie pečiva s obsahom krému.
	Rozmrazovanie	200 W	Rozmrazovanie krehkých potravín
	Ohrievanie	500 W	Ohrievanie alebo príprava krehkých potravín.

• 5 REŽIMOV VARENIA V MANUÁLNOM REŽIME

SPUSTENIE VARENIA

RÝCHLE PEČENIE

Na programovacom zariadení by sa mal zobrazovať len čas. Nemá blikat'.

Otočte gombík, až kým nedosiahnete požadovanú funkciu varenia podľa vášho výberu a potom ju potvrd’te.

ZMENA VÝKONU

– Stlačte tlačidlo, zabliká výkon (300 W), vtedy je možné nastavenie
– Nastavte výkon pomocou páčky.
– Napríklad: 200 W.
–Svoj výber potvrd'te stlačením tlačidla.

NAPROGRAMOVANIE DOBY TRVANIA

Čas varenia môžete zadať výberom trvania pomocou tlačidla, potom zadajte čas varenia otáčaním páčky a potvrdte.

KONIEC VARENIA

(odložený štart)

Čas ukončenia varenia môžete upravit'. Ak chcete koniec varenia odložit', stlačte tlačidlo dvakrát ,potom zadajte koniec varenia otočením páčky a potvrďte.

Po nastavení ukončenia pečenia výber potvrdte. Zobrazí sa animácia, ktorá vám oznámi čas ukončenia varenia.

Poznámka: Piečť môžete začat’ aj bez toho, aby ste zvolili trvanie či ukončenie pečenia.

Ak ste už odhadli, že pečenie vášho jedla trvalo dostatočný čas, môžete ho zastavit' (pozrite si kapitolu „Zastavenie prebiehajúceho pečenia“).

ZASTAVENIE PREBIEHAJÚCEHO PEČENIA

Na pozastavenie počas pečenia stlačte ovládač.

Automatické funkcie vám vyberú vhodné parametre varenia

V hlavnom menu otáčaním páčky zvol'te funkciu „AUTO VARENIE alebo AUTO ROZMRAZOVANIE“, následne potvrďte. Ponúkame vám rôzne kategórie jedál (pozri tabul'ku):

AUTOMATICKÉ VARENIE

POTRAVINY

ČERSTVÁ VLÁKNITÁ ZELENINA

ČERSTVÁ ZELENINA

MRAZENÁ ZELENINA

RYBY

ČERSTVÉ JEDLO

AUTOMATICKÉ ROZMRAZOVANIE

POTRAVINY

CHLIEB

PRIPRAVOVANÉ JEDLO

MÄSO

HYDINA

RYBY

FUNKCIA ČASOVAČA

Túto funkciu možno použit' pri vypnutej rúre alebo počas varenia.

- Stlačte tlačidlo

Po uplynutí doby sa ozve bzučiak. Na zastavenie stlačte l'ubovoľné tlačidlo.

Poznámka: Časovač máte možnosť upravovat', alebo zrušit'.

Znova stlačte tlačidlo, nastavte čas alebo ho nastavte na 0 m 00 s, ak ho chcete zrušit'. Ak stlačíte páčku počas odpočítavania, časovač sa zastaví.

ČISTENIE POVRCHU - VNÚTORNEJ - VONKAJŠEJ STRANY

Odporúčame vám pravidelne čistiť rúru a odstraňovať všetky usadeniny na vnútornej aj vonkajšej strane zariadenia. Používajte špongiu navlhčenú v saponátovej vode. Pokial’ nie je zariadenie udržiavané náležite čisté, povrch sa môže poškodit’ a ovplyvnit tak jeho životnosť, prípadne viest’ k nebezpečným situáciám.

Ak dôjde k poškodeniu dvierok alebo ich tesnenia, rúra sa nesmie používať, kým ju neopraví kvalifikovaná osoba.

Neodporúčame používať abrazívne prostriedky, alkohol ani riedidlo. Mohlo by dôjst k poškodeniu prístroja.

V prípade zápachu alebo pripáleninám v rúre minúty v nej varte vodu s citrónovou šťavou alebo octom v pohári a vyčistite steny trochou tekutého čistiaceho prostriedku.

Na jednoduché čistenie môžete točnu vybrať. Na tento účel použite prístupové zóny nachádzajúce sa vnútri rúry. Ak vyberiete unášač, dávajte pozor, aby sa do otvoru hriadel’a motora nedostala voda. Nezabudnite znova vložit’ spät’ unášač, držiak s kolieskami a točnu.

VÝMENA ŽIAROVKY

V prípade akýchkol'vek zásahov do žiarovky sa obráťte na zákaznícky servis alebo kvalifikovaného odborníka, ktorý je zástupcom značky.

Otázky Odpovede a riešenia
- Zariadenie sa nespustí	Skontrolujte, či je zariadenie správne zapojené.Skontrolujte, či sú dvierka rúry riadne zatvorené
- Zariadenie je hlučné. Otočná platňa sa neotáča správne	Vyčistite kolieska a zónu otáčania pod točňou.Skontrolujte, či sú kolieska na svojom mieste.
- Na okienku vidíte hmlu.	Pomocou handričky kondenzovanú vodu utrite.
- Jedlo sa na programe mikrovlnky nezohrieva.	Skontrolujte, či je riad vhodný pre mikrovlnú rúru a či je nastavený vhodný stupeň výkonu.
- V zariadení sa tvoria iskry.	Zariadenie dôkladne vyčistite: odstráňte tuk, čiastočky po varení...Odstráňte všetky kovové časti zo stien rúry.
Rúra sa nezohrieva.	Skontrolujte, či je rúra správne pripojená alebo či nie je poistka zariadenia mimo prevádzku. Skontrolujte, či rúra nie je nastavená do režimu „DEMO“ (pozrite si menu nastavenia).
- Ventilátor chladenia sa nad'alej točí aj po vypnutí rúry	Je to normálne, ventilátor sa môže otáčať ešte niekol’ko minút po varení, aby rúru postupne ochladil.

SKÚŠKY SPÔSOBILOSTI PODL'A NORMY CEI/EN/NF EN 60705

Medzinárodná elektrotechnická komisia, SC.59K, stanovila normu pre skúšky porovnávania výkonnosti vykonávané s rôznymi mikrovlnnými rúrami. Pre toto zariadenie odporúčame:

Skúška	Hmotnosť	Časy približne	Volič výkonu	Recepty/tipy
Krém vaječný (12.3.1)	1 000 g 16	- 18 min 500 W		Varné sklo 227Na točni
Koláč sušienky (12.3.2)	475 g 6	- 7 min 700 W		Varné sklo 827Na točni
Sekaná (12.3.3)	900 g 14	min 700 W		Varné sklo 838Prikryte plastovou fóliouNa točni
Rozmrazovanie mäsa (13.3)	500 g 11	- 12 min 200 W		Na plytkom tanieriNa točni
Rozmrazovanie malín B.2.1)	250 g 6	- 7 min 200 W		Na plytkom tanieriNa točni
