NÁVOD NA OBSLUHU EOMK 200 SK Mora

Zariadenie môžu používať deti od 8 rokov, starší a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnostami, bez patričných skúseností a vedomostí, ak sú pod dozorom zodpovednej osoby a používajú spotrebič podľa pokynov zodpovednej osoby bezpečným spôsobom a chápu potenciálne nebezpečenstvo.
Deti by sa nemali hrat so spotrebičom.
Čistenie a údržbu zariadenia, nemôžu vykonávať deti bez dozoru zodpovednej osoby.
Inštalácia zariadenia musí byť vykonaná v súlade s platnými predpismi a pokynmi výrobcu. Inštalovať zariadenie musí len odborne spôsobilý inštalatér.
Pri uzavretom tlakovo systéme je potrebné nainštalovať medzi prívodné potrubie teplej vody a ohrievač poistný ventil, s menovitým tlakom 0,6 MPa (6 bar) 0,9 MPa (9 barov) alebo 1,0 MPa (10 bar) (viz typový štítok), ktorý zabraňuje zvýšeniu tlaku v kotle, o viac ako 0,1 MPa (1 bar), než je nominálny.
Voda môže kvapkať z vypúšťacieho otvoru poistného ventilu, vypúšťací ventil musí byť teda otvorený na atmosférický tlak.
Uvolnenie poistného ventilu musí byť inštalované v smere nadol a v miestnosti, kde bude chránený pred mrazom.
Pre správnu funkciu poistného ventilu musí byť pravidelne vykonávaná kontrola, aby sa odstránil vodný kameň a overte, či poistný ventil nie je blokovaný.
Medzi ohrievač vody a poistný ventil sa nesmie inštalovať uzatvárací ventil, pretože vzniknutý tlak môže deaktivovať ochranu ohrievača!
Pred elektrickým pripojením ohrievača je nutné ohrievač naplnit vodou!
Ohrievač je chránený napríklad v prípade zlyhania termostatu dodatočnou tepelnou poistkou. V prípade poruchy termostatu môže v súlade s bezpečnostnými normami voda v ohrievači dosiahnuť teplotu až 130 ° C. Pri vykonávaní vodovodných inštalácií je treba vziat v úvahu, že je možné tepelné preťaženie.
Ak je ohrievač odpojený od siete, zvyšuje sa riziko zamrznutia, vypustite z neho vodu.
Voda z ohrievača sa vyprázdňuje cez prívodné potrubie kotla. Pre tento účel je vhodné medzi poistný ventil a prívodné potrubie nainštalovať špeciálny T-člen s vypúšťacím ventilom.
Prosím potenciálne poškodenie ohrievača neodstraňujte sami, ale informujte o tom prosím najbližšie autorizované servisné stredisko.

Vážený zákazník, d'akujeme Vám za kúpenie nášho výrobku. PRED INŠTALÁCIOU A PRVNÍM POUŽITÍM OHRIEVAČA VODY SI, PROSÍM, POZORNE PŘEČÍTAJTE NÁVOD.

Ohrievač je vyrobený v súlade s platnými normami a úradne testovaný, preň bolo vydané osvedčenie o bezpečnosti a osvedčenie o elektromagnetickej kompatibilite. Jeho základné technické charakteristiky sú uvedené na typovom štítku pripojenom ku dnu ohrievača v blízkosti pripojovacieho potrubia .Ohrievač musí byť pripojený k vodovodnej a elektrickej sieti iba vyškolením odborníkom. Intervencie do jeho vnútra kvôli oprave, pre odstránenie vodného kameňa , kontrolu alebo výmenu protikoróznych ochranných anód vykoná len autorizovaná servisná služba.

INŠTALÁCIA

Nainštalujte ohrievač čo najbližšie k odbernému miestu. Ak ste nainštalovali ohrievač v miestnosti, kde sa nachádza vaňa alebo sprcha, vždy dodržujte požiadavky normy IEC 60364-7-701 (VDE 0100 Teil 701). Na stenu ho primontujte pomocou skrutiek na stenu s nominálnym priemerom aspoň 8 mm. Stenu, ktorá má nízku nosnosť je potrebné v mieste, kde sa chystáte inštalovať ohrievač, vhodne posilniť. Ohrievač je možné vdaka univerzálnej konštrukcii upevnit zvislo na stenu alebo ležmo na podlahu. Vzhľadom k možným následným servisným zásahom sa odporúča nainštalovať ohrievač v súlade s montážnymi rozmermi (vid' obr. 1 a obr. 2).

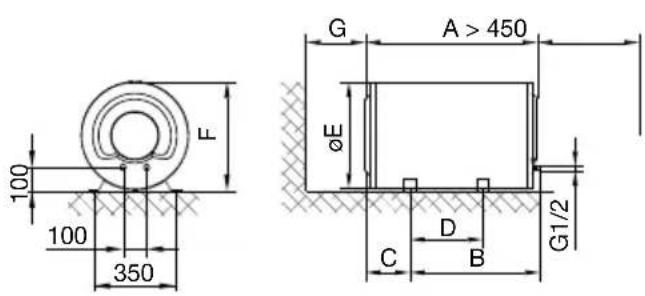

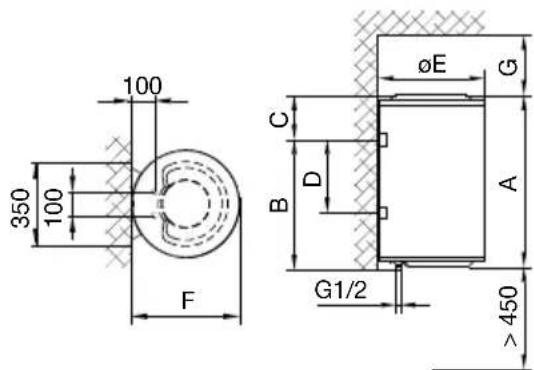

Obr. 1: Zvislá montáž na stenu Obr. 2: Inštalácia ležmo na podlahu

	A B C D E F G
EOMK 50 SK 590	415 190 - 500	507 260
EOMK 80 SK 810	615 210 - 500	507 360
EOMK 100 SK 955	765 205 - 500	507	510
EOMK 120 SK	1110 915	210 - 500	507 510
EOMK 150 SK	1325	1115	225	-	500	507	510
EOMK 200 SK	1450 1100	362 800	500	507 510

Pripojenie a montážne rozmery ohrievača [mm]

PRIPOJENIE K VODOVODNEJ SIETI

Vstupné a výstupné rúrky ohrievača sú farebne odlíšené. Prívod studenej vody je modrý, odvod horúcej vody je červený.

Ohrievač môže byť pripojený k vodovodnej sieti dvomi spôsobmi. Uzatvorený, tlakový systém pripojenia umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém dovoluje odber vody iba z jedného odberného miesta. V závislosti na vybranom systéme pripojenia je nutné nainštalovať príslušné miešacie batérie.

U uzatvoreného, tlakového systému pripojenia (obr. 3) je na odberných miestach potreba použiť tlakové miešacie batérie. Z dôvodu bezpečnosti prevádzky je nutné na prívodnom potrubí nainštalovať poistný ventil alebo poistné skupinové zariadenie, ktoré zabraňuje zvýšeniu tlaku v ohrievači o viac než 0,1 MPa (1 bar) nad menovitým. Výstupní otvor na poistnom ventile musí mať výstup na atmosférický tlak. Pri ohreve vody v ohrievači sa tlak vody v kotly zvyšuje až k hranici, ktorá je nastavená na poistnom ventile. Vzhľadom k tomu, že je zabránené vracaniu sa vody späť do vodovodnej siete, môže dôjst k odkvapkávaniu vody z odtokového otvoru poistného ventilu. Kvapkajúcu vodu môžete odviest do kanalizácie cez zachytávajúci nástavec, ktorý namontujete pod poistným ventilom. Výpustné potrubie, umiestnené pod výstupom poistného ventilu, musí byť umiestnené smerom priamo dole a v prostredí, kde nemrzne.

Aby ste sa vyhli kvapkaniu vody z poistného ventilu, nainštalujte na prívodné potrubie ohrievača expanznú nádobu na sanitárnu vodu o objeme najmenej 5 % objemu ohrievača.

Ku správnemu fungovaniu poistného ventilu je potreba pravidelne vykonávať kontroly za účelom odstránenia vodného kameňa, skontroluje sa tiež, či poistný ventil nie je blokovaný. Pri kontrole musíte pohybom páčky alebo odšrubovaním matice ventilu (v závislosti na type ventilu) otvorit výstup poistného ventilu. Pritom musí skrz výstupný otvor ventilu vytiecť voda, čo je znak, že je ventil bez chyby.

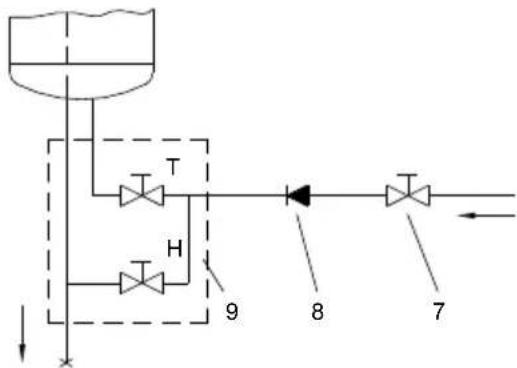

U otvoreného, netlakového systému (obr. 4) je potreba pri vstupe vody do ohrievača umiestiť nevratný ventil, zabraňujúci vytekaniu vody z kotla, pokiaľ v sieti sa vyčerpá voda. U toho to systému pripojenia je dovolené použitie len prietokovej miešacej batérie. V ohrievači sa kvôli ohrievaniu objem vody zväčšuje, to zapríčiňuje kvapkanie vody z potrubia miešacej batérie. Silným uťahovaním rukoväti na miešacej batérii nemožno zabrániť kvapkaniu vody, môžete však batériu poškodít.


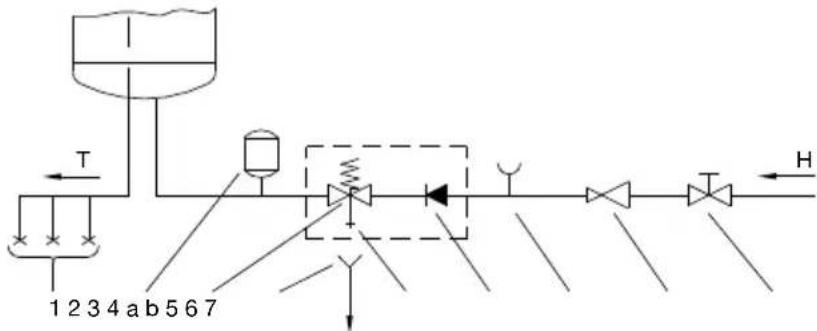

Obr. 3: uzatvorený systém (tlak)

1 Tlakové miešacie batérie
2 Expanzná nádoba
3 Poistný ventil
a - skúšobný ventil
b - nevratný ventil
4 Výlevka pripojená k odtoku
5 Skúšobný nástavec
6 Redukčný ventil na tlak
7 Uzatvárací ventil
8 Nevratný ventil
9 Prietoková miešacia batéria
H Studená voda
T Horúca voda

Medzi ohrievač vody a poistný ventil sa nesmie inštalovať uzatvárací ventil, pretože by sme tým zamedzili funkcii tlakového zabezpečenia ohrievača!

Ohrievač môže byť pripojený k domácej vodnej sieti bez redukčného ventilu, ak je tlak v sieti nižší ako menovitý tlak. V prípade, že tlak v sieti presahuje menovitý tlak, je nutné inštalovať redukčný ventil.

Pri prvom plnení otvorte páku od teplej vody na miešacej batérii. Ohrievač je naplnený, keď voda pritečie cez výpust miešacej batérie.

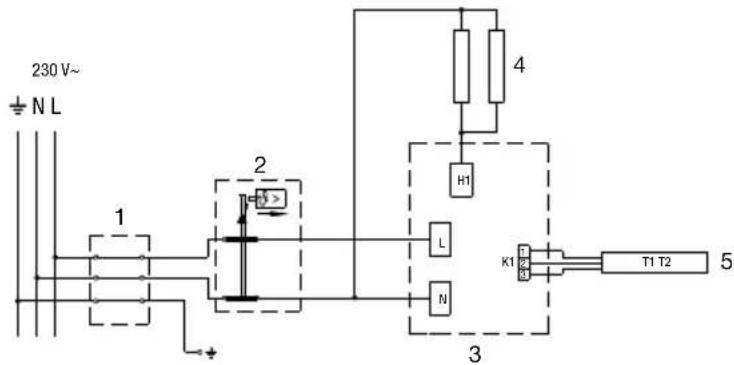

PRIPOJENIE K ELEKTRICKEJ SIETI

Pred pripojením k elektrickej sieti je vyžadované k ohrievači nainštalovať napájací kábel s prierezom minimálne 1,5 mm² (H05VV-F 3G 1,5 mm²), także je potrebné odstránit ochranný kryt.

Príprava na oddelení všetkých pólov musí byť vstavaná v elektrickej inštalácii v súlade s národnými inštalačnými predpismi.

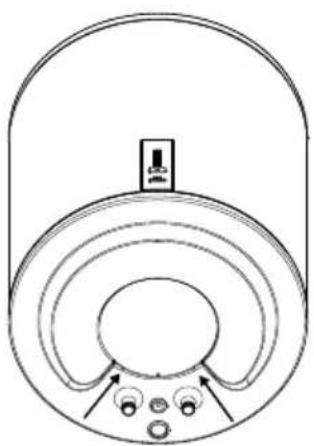

Obr. 5: Odstránenie ochranného krytu

VAROVANIE: Pred každým zásahom do vnútra ohrievača je nutné aby ohrievač bol odpojený od elektrickej siete! Zásahy môže vykonávať iba kvalifikovaný odborník!

UŽÍVANIE OHRIEVAČA

Po pripojení k prívodu vody a elektrickej rozvodnej sieti, ohrievač je pripravený na použitie. Po pripojení k napájaciemu napätiu, ohrievač prejde do pohotovostného režimu. V kludovom režime, vykurovacie teleso sa udržuje teplotu vody pri teplote 10 °C.

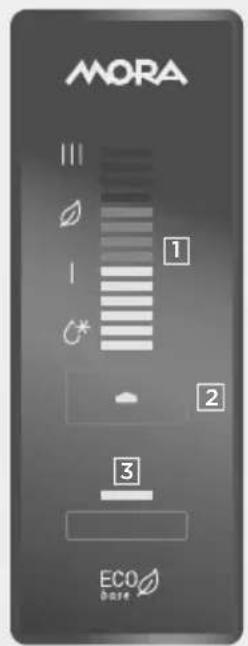

LEGENDA

1 - zobrazenie nastavenej / skutočnej teploty vody ohrievača, signalizácia chyby
2 - On / Off tlačidlo, nastavenie teploty
3 -Údaj o prevádzke kúrenia

Prevádzka ohrievača - manuálne nastavenie

Ked dosiahnete maximálnej hranice "III", sa s nasledujúcim stisnutím tlačidla 2 vrátite na začiatok "O". Odporúčame nastavenie na pozíciu "Toto nastavenie je najúspornejšie; teplota vody bude približne 57 °C, vylučovanie vodného kameňa a teplotne straty budú menšie než pri nastavení na vyššiu teplotu.

Fungovanie elektrického ohrievača ukáže červené kontrolné svetlo, ktoré svieti, dokial' sa voda v ohrievači nezohreje až na nastavenú teplotu alebo dokial' ho zámerne nevypnete. Teplotu vody v ohrievači znázorňuje schéma 1.

Pokiaľ máte v plánu ohrievač dlhší čas nepoužívať, zaistite jeho obsah pred zamrznutím tým spôsobom, že nastavíte teplotu na pozíciu "0". Pri tomto nastavení bude ohrievač udržovať teplotu približne na 10 °C.

V prípade poruchy začnú na displeji blikat kontrolné diódy.

Porucha Popis poruchy Signalizácia Riešenie
E1	• Závada tepelného čidla	• Opakujúce sa 2x rýchle bliknutie kontrolnej diódy na displeji.	• Kontaktujte servisnú službu (ohrievač nefunguje).
E5	• Prehrievanie (teplota > 90 °C)	• Opakujúce sa 3x rýchle bliknutie kontrolnej diódy na displeji.	• Porucha sa automaticky odstráni, ked' sa teplota zníži pod nastavenú hodnotu.• Pokial' sa porucha opakuje, kontaktujte servisnú službu.
E44	• Suché zapnutie	• Opakujúce sa 4x rýchle bliknutie kontrolnej diódy na displeji.	• Ohrievač naplňte vodou.• Porucha sa odstráni vypnutím ohrievača, resp. tri sekundovým stisnutím tlačidla.

Pri odpojení ohrievača z elektrickej siete je nutné z nej vypustiť vodu (hrozí jej zmrznutie). Voda z ohrievača sa vyprázdni cez prívodné potrubie ohrievača. Za tým účelom sa pri inštalácii odporúča umiestniť medzi poistný ventil a prívodné potrubí nainštalovať špeciálny T-čeln s výpustným ventilom. Pred vypúštaním je potreba ohrievač vypnút z elektrické siete a otvorit páčku teplej vody na pripojenú miešaciu batériu a vypustiť teplú vodu. Ked sa voda v ohrievači ochladí, zavrie sa ventil od prívodu studenej vody a odmotá sa pohyblivé potrubie na odtoku teplej vody do ohrievača. Ohrievač môže byť teraz vyprázdnéný pomocou vypúšťacieho ventilu na prívodnom potrubí. Po vyprázdnení vody prítokovým potrubím zostane v ohrievači menšie množstvo vody. Pri následnom plnení ohrievača vodou je doporučené otvorit páčku teplej vody na miešacej batérii a nechat’ vodu tiečt aspoň 2 minutý skrz výpustné potrubie miešacej batérie (prúd vody by mal byť rovnomerný, strednej sily, hrúbky ceruzky).

Vonkajšok ohrievača čistíte mäkkou handričkou a neagresivnymi tekutými čistiacimi prostriedkami určenými k čisteniu hladkých smaltovaných povrchov. Nepoužívajte čistiace prostriedky obsahujúce alkohol a abrazívne čistiace prostriedky.

Pravidelnými servisnými kontrolami zaistíte správne fungovanie a dlhú životnosť ohrievača. Záruka proti korózii kotla je platná iba v prípade, pokial'sú vykonávané pravidelné predpísané kontroly opotrebení ochrannej anódy. Doba medzi pravidelnými revíziami nesmie byť dlhšia než je uvedené v záručnom liste. Kontroly musia byť uskutočnené autorizovaným servisom, ktorý Vám kontrolu eviduje v záručnom liste výrobku. Pri revízii sa skontroluje opotrebovanie antikoróznej ochrannej anódy a podľa potreby sa odstráni vodní kameň, ktorý sa, v závislosti na kvalite, množstve a teplote spotrebovanej vody, usadí vo vnútri ohrievača. Zákaznícky servis Vám, po prehliadnutí ohrievača, tiež odporučí dátum nasledujúcej kontroly.

Prosíme, aby ste prípadné poruchy na ohrievači neopravovali sami, ale informovali o nich najbližšiu servisní službu.

Naše výrobky sú vybavené súčastkami, ktore sú k životnému prostrediu a zdraviu nezávadné a sú navrhnuté tak, aby mohli byť v ich poslednej fáze života najľahšie rozložene a recyklovane.

Recyklácia materiálov znižuje množstvo odpadu a znížuje potrebu na výrobu základných materiálov (napr. kovov), ktorá vyžaduje veľa energie a uvolňujú škodlivé látky. Recykláciou tak znížime spotrebu prírodných zdrojov, pretože môžeme diely z plastu a kovu vrátiť do rôznych výrobných procesov.

Pre viacej informácii o systemu likvidacie odpadu sa obraťe na lokalný center pre likvidaciu odpadu alebo predajcu, u ktorého bol výrobok zakúpený.

TECHNICKÉ VLASTNOSTI PRÍSTROJA

S

Model		EOMK50 SK	EOMK80 SK	EOMK100 SK	EOMK120 SK	EOMK150 SK	EOMK200 SK
Určený profil zaťaženia M M L L XL XL
Trieda energetickej účinnosti 1)		C C C C C D
Energetická účinnost pri ohrievaní vody (ηwh) 1)	[%] 36,3	36,1 37,4 37,1 38,1 35,2
Ročná spotreba elektrickej energie 1)	[kWh] 1414	1421 2738	2763 4395	4756
Denná spotreba elektrickej energie 2)	[kWh] 6,61	6,65 12,71	12,86	20,295	22,43
Nastavenie teploty termostatu
Hodnota „smart"		0 0	0 0	0 0
Objem	[1]	47	76,1	96,1	116,4	145,5	194,9
Menovitý tlak	[MPa (bar)]			0,6 (6) / 0,9 (9) / 1,0 (10)
Váha / naplnené vodou	[kg]	27/77	33/113	38/138	43/163	49/199	66/266
Antikorózna ochrana kotla Emajlované/ Mg anóda		• / • • / • • / • • / • • / • •
Ochrana proti prehrievaniu		•	•	•	•	•	•
Ochrana proti suchému zapnutiu		•	•	•	•	•	•
Prípojové napätie	[W]			2000
Počet a napätie ohrievačov [W]				2 x 1000
Napätie	[V-]			230
Trieda ochrany				1
Stupeň ochrany				IP24
Doba ohrievania od 10 °C do 65 °C	[h] 1	38	2 37	316	3 55	4 54	6 32
Množstvo zmiešanej vody pri 40 °C V40 2)	[l]	66	116	137	171,5	213	273,1
Rozmery krytu	[mm]	600 x 600 x 682	600 x 600 x 905	600 x 600 x 1050	600 x 600 x 1205	600 x 600 x 1420	600 x 600 x 1615

Dodatky v tabulke platia pre vertikálnu inštaláciu ohrievača na stenu.
^1 Ustanovenie komisie EU 812/2013; EN 50440
2) EN 50440

PONECHÁVÁME SI PRÁVO NA ZMENY, KTORÉ NEMAJÚ VPLIV NA FUNGOVANIE PŘÍSTROJA.

Návod k obsluhe je k dispozícii tiež na našich internetových stránkach http://www.mora.cz.
