NÁVOD NA OBSLUHU ETV8560whN Concept

Elektrická multifunkčná rúra vstavaná

Đakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celú dobu jeho používania.

Pred prvým použitim si pozorne preštuđujte celý návod na obsluhu a potom si ho uschovajte. Zaistite, aby aj ostatné osoby, ktoré budú s výrobkom manipulovať, boli oboznámené s týmto návodom.

OBSAH

Technické parametre

Dôležité upozornenie

Kondenzácia vody

Opis výrobku

Jednotlivé funkcie pečenia

Tipy na pečenie

Návod na obsíluhu

Základné funkcie spotrebiča

Pokročilé funkcie spotrebiča

Mäkké zatváranie dveri (Soft closing doors)

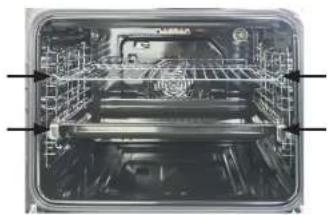

Správne umiestnenie roštu alebo plechu do spotreblča

Použitie grilovacej ihly

Použitie pizza kameňa

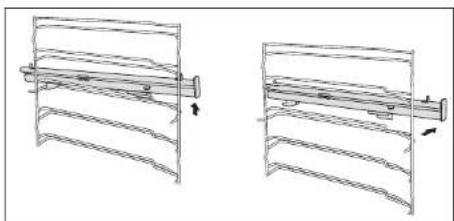

Teleskopické výsuvy

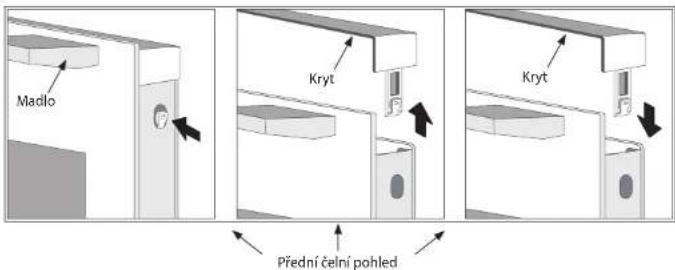

Cistenie a údržba

Inštalácia spotrebiča

Servis

Ochrana životného prostredia

Technické parametre
Napätie 220-240 V - 50-60 Hz
Max. príkon 2 900 W
Prikon horného výhrevného telesa 900 W
Prikon dolného výhrevného telesa 1 000 W
Prikon kruhového telesa 1 800 W
Prikon grilovacleho telesa 1 300 W
Rozsah nastavenia teploty 0-250 °C
Rozmery pre Instaláciu (š x h x v) 560 x 570 x 590 mm
Vonkajšie rozmery (š x h x v) 595 x 546 x 596 mm
Vnútorné rozmery (š x h x v) 480 x 420 x 350 mm
Vnútorný objem 72 l
Hmotnosť 32 kg

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predchádzajúceho upozornenia.

20

ETV8560bcN/ETV8560whN

DÔLEŽITÉ UPOZORNENIE

Pri dodaní elektrickej rúry

- Ihned' po dodaní skontrolujte obal a spotrebič, či nedošlo počas prepravy k poškodeniu.

- POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii skryté, môžu byť ostré! Dbajte na opatrnosť, aby ste zabránili poraneniu!

- Ak je spotrebič poškodený, neuvádzajte ho do prevádzky. Čo najskôr sa obrátte na dodávatel'a.

- Préd prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.

- Obalový materiál uchovajte mimo dosahu detí alebo riadne zlikvidujte.

- Tento spotrebič musí byť inštalovaný v súlade s platnými predpismi a jeho použitie sa pripúšta len v dobre vetranom priestore. Pred inštalovaním a používaním spotrebiča sa zoznamte s návodmi.

Pri inštalácii

- Tento spotrebič môže byť používaný v domácnostiach a podobných priestoroch, ako sú:

- Spotrebiče používané v podnikoch zabezpečujúcich noclah s raňajkami.

• Nepoužívajte spotrebič, ak ste bosí.

• Nesiahajte na spotrebič vlhkými alebo mokrými rukami.

- Do vnútorného priestoru spotrebiča nevkladajte nadmerne velké potraviny alebo kovové predmety. Mohlí by spôsobit požiar.

• Vo vnútornom priestore spotrebiča nič neskladujte.

ETV8560bcN/ETV8560whN

21

SK

concept

concept

SK

• Nesadajte a nestúpajte na otvorené dvierka spotrebiča.
• Nedovolte detom a nesvojprávnym osobám so spotrebičom manipulovať, používajte ho mimo ich dosahu.
  • Deti sa nesmú hrat so spotrebičom.
• Dbajte na zvýšenú opatrnost, ak je spotrebič používaný v blízkosti detí.
• Nedovol'te, aby bol spotrebič používaný ako hračka.
• Tento spotrebič môže byť používaný detmi vo veku od 8 rokov a staršími a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez potrebných skúseností a znalostí, ak sú pod dohladom alebo boli oboznámené s pokynmi na použitie spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.
• POZOR! Pri otváraní dvíerok sa môže uvol'nit' velké množstvo pary alebo môže vystreknút' štava. Dbajte na zvýšenú opatrnost. Nebezpečenstvo oparenia!
• Nedotýkajte sa horúcich povrchov a vykurovacích telies počas použitia alebo krátko po použití spotrebiča.
  • V prípade poruchy vypnite spotrebič a vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri vypájaní zo zásuvky elektrického napätia spotrebič nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a tahom ju vypojte.
• Néponárajte prívodný kábel alebo zástrčku do vody ani do inej kvapaliny.
• Pravidelne kontrolujte spotrebič aj prívodný kábel z dôvodu poškodenia.
• Nezapínajte poškodený spotrebič.
• Nepoužívajte spotrebič, ak sú dvierka alebo tesnenie dvierok poškodené. Nechajte ich opraviť v autorizovanom servise.
• Nepoužívajte iné príslušenstvo, než ktoré je odporúčané výrobcom.
• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované, prípadne má iné defekty.
• Čistenie a údržbu vykonávanú používatelom nesmú vykonávať deti, ak nie sú staršie ako 8 rokov a pod dozorom.

POZOR!

Spotrebič otvárajte iba krátkodobo na vloženie alebo vybratie pokrmov, aby nedošlo k zraneniu, napríklad zakopnutiu. Deti by sa mohli do spotrebiča zatvorit (nebezpečenstvo udusenia) alebo byt vystavené inému nebezpečenstvu.

Kondenzácia vody

Pri pečení pokrmov s väčším obsahom vody, dávajte pozor pri otváraní dvierok spotrebiča. Dochádza k stretu horúceho vzduchu so studeným a na dvierkach môže skondenzovať para, ktorá sa premení na vodu a následne môže stekať do spodnej časti spotrebiča. Tento jav obmedzíte menej častým otváraním dvierok spotrebiča. Prípadnú skondenzovanú vodu je potrebné utriet handričkou alebo papierovou utierkou, aby nedošlo k poškodeniu nábytku pod spotrebičom.

Prípadné poruchy

• Spotrebič môže opravovat a zásahy v čom vykonávat len kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť spotrebič odpojený od elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri vypájaní zo zásuvky elektrického napätia spotrebič nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a tahom ju vypojte.

Ak pokyny výrobcu nedodržíte, nemôže byť prípadná oprava uznaná ako záručná.

SK

concept

concept

SK

OPIS VÝROBKU

1 Tlačidlo vypnutie a zapnutie spotrebiča
2 Tlačidlo detského zámku
3 Tlačidlo časovača
4 Tlačidlo pre rýchle predhriatie
5 Tlačidlo zmeny funkcií
6 Slider pre plynulé nastavenie času a stupňa teploty
7 Tlačidlo pre nastavenie času
8 Tlačidlo pre nastavenie teploty
9 Zapnutie / vypnutie osvetlenia
10 Tlačidlo Start / Pause

Jednotlivé funkcie pečenia

Symbol Opis funkcie
	Svetlo:Umožňuje použivateľovi sledovať prlebeh pečenia bez nutnosti otvorenia dveri.Svetlo je aktivované pri voľbe akejkoľvek funkcie (okrem funkcie ECO).
	Rozmrazovanie:Cirkulácia vzduchu umožňuje rýchlejšie rozmrazovanie jedla. Ide o šetrný, ale rýchly spôsob rozmrazovania potravin.Vzduch s izbovou teplotou sa vhána do vnútorného priestoru spotrebiča.Pozn.: Táto funkcia je vhodná na rozmrazovanie pokrmov alebo polotovarov pred finálnou připravou.
—	Spodný ohrev:Spodné výhrevné teleso umiestnené v spodnej časti spotrebiča poskytuje koncentrovanejší rozvod tepla po spotrebičí.Teplota je prednastavená na 170 °C.Teplotu je možné nastaviť v rozsahu od 30 °C do 220 °C.Pozn.: Táto funkcia je vhodná pre pomalé pečenie pokrmov, ako je dusené mäso,pečivo, pizza, kde je dôležité mať chrumkavý základ.
—	Spodný a horný ohrev:Pre konvenčné pečenie je zapnuté zároveň spodné aj horné teleso.Teplota je prednastavená na 180 °C.Teplotu je možné nastaviť v rozsahu od 30 do 250 °C (s krokom 5 °C).

ETV8560bcN/ETV8560whN

25

concept

concept

Symbol Opis	funkcie
	Horný a spodný ohrev s ventilátorom:Kombinácia horného a spodného vykurovacieho telesa spolu s ventilátorom umožňuje rovnomernejšie pečenie.Táto funkcia pečenia ušetří 30 – 40 % energie.Pokrmy sú z vonkajšej strany zľahka opečené, ale vnútri stále vláčne.Teplota je prednastavená na 160°C.Teplotu je možné nastavit v rozsahu od 50 do 250 °C (s krokom 5 °C).Pozn.: Táto funkcia je vhodná na grilovanie alebo pečenie velkých kusov mäsa pri vysokej teplote.
	ECO funkcia:Energeticky úsporné pečenie.Pri zvolení tejto funkcie sa na dlispłej zobrazi symbol E.Pozn.: Táto funkcia je špeciálne určená pre určitý typ pečenie, kedy sa pokrm pečie pri nižšej teplote, ale po dlhšiu dobu, než tomu je u použitie funkcie horného a spodného ohrevu spolu s ventilátorom.
	Gril ohrev:Grilovacie výhrevné teleso sa zapína a vypína podľa potreby na udržiavanie teploty vo vnútri spotrebiča.Teplota je prednastavená na 180 °C.Teplotu je možné nastavit v rozsahu od 150 °C do 250 °C.
	Gril ohrev a horný ohrev:Horné a grilovacie vykurovacie teleso sú zapnuté zároveň.Teplota je prednastavená na 210 °C.Teplotu je možné nastavit v rozsahu od 180 °C do 240 °C (s krokom 30 °C).
	Gril ohrev s ventilátorom a horný ohrev:Pri tejto funkcii sa využíva horné a grilovacie vykurovacie teleso spolu s ventilátorom.Teplota je prednastavená na 180 °C.Teplotu je možné nastavit v rozsahu od 150 °C do 250 °C.
	Kruhový ohrev s ventilátorom:Kruhové výhrevné teleso spolu s ventilátorom zlepšuje clirkuláciu vzduchu vnútri spotrebiča a vytvára rovnomerný rozvod tepla po spotrebiči.Teplota je prednastavená na 160 °C.Teplotu je možné nastavit v rozsahu od 50 °C do 250 °C.
	Pizza program:Tento program je vhodný na pečenie pizze.Teplota je nastaviteľná od 50 °C do 250 °CV rámci programu je aktivovaný spodný ohrev v kombinácii s kruhovým ohrevom.
	Kysnutie cesta:Poskytuje optimálne podmienky na kysnutie cesta.Teplotu možno nastavit v rozmedzi od 30 °C do 45 °C.Pre túto funkciu nie je možné nastavit rýchle predhrievanie.
	Sonda na pečenie:Meria teplotu v strede pokrmu.Vhodná hlavné pre prípravu mäsa.Teplotu možno nastavit v rozmedzi od od 40 °C do 99 °C.

TIPY NA PEČENIE

• Presnú hodnotu teplôt je vhodné pre každý druh jedla a spósob pečenia vyskúšaf.
• Dvierka spotrebiča v priebehu pečenia otvárajte čo najmenej. Narušil by sa tým tepelný režim pečenia, predížila by sa doba pečenia a pokrm by sa mohol pripalovat.
• Marinované mäso a mäso bez kostí sa pečie rýchlejšie než neupravené. Prepečenie mäsa je možné skontrolovať stlačením mäsa (napr. vidličkou). Ak nepúšta šťavu, je dobre upečené.
• Ak je mäso prešpikované alebo pokryté slaninou, nesmie byť pečené pri vysokej teplote, aby nedochádza-lo k prskaniu šťavy.

- Pri pečení velkých kusov mäsa dochádza k vyparovaniu tekutin a ich kondenzovaniu na dvierkach spotrebiča. Tento stav je prirodzený a nevzniká žiadne nebezpečenstvo pri používaní spotrebiča. Dvierka spotrebiča a prilahlý priestor spotrebiča po ukončení pečenia utrite do sucha.

- Pecivo sa zvačši až po 2/3 doby pečenia. Cas pečenia závisi od druhu použitej náplne (ovocie, marmeláda). - Šlahané cestá by nemali obsahovať prívela vody, predlžuje to čas pečenia.

- Nekladte nádoby priamo na dno spotrebiča, pretože by zabránili šireniu tepla a mohli by tým spósobíf poškodenie smaltu z dôvodu prehriatia.

- Pri pečení na viacerých plechoch naraz nemusia byt súčasne vsunuté pokrmy hotové v rovnakom čase.

- Plechy na pecenie a pekace nie su určene na dlhodobé skladovanie potravin (dlhsie ako 48 hodin). Na dlhšie skladovanie pokrm premiestnite do vhodnej nádoby.

- Pri pečení bez ventilátora odporučame predhrievať spotrebič po dobu asi 10 – 15 minút. Dvierka spotrebiča počas pečenia zbytočne neotvárajte.

- Pred grilovaním predhrejte gril na 5 minút (kým nie je teleso grilu červeně). Grilovací rošt s pokrmom umiestnite čo najblížšie k telesu grilu. Plech s troškou vody umiestnite pod rošt na zachytenle odkvapkáva-júcej štavy. Pomocou grilovania móžete vytvorit na upečenom mäse hnedý a chrumkavý povrch. POZOR! Pri používání grilu sa môžu prístupné časti spotrebiča nadmerne ohriat. Zabráňte deťom v prístupe k horú-cím častlam spotrebiča.

- Pri pečení s ventilátorom nie je nutné spotrebič predhrievať, s výnimkou pečenia pokrmov s velmi krátkou dobou pečenia alebo pri pečení pokrmov s velkým obsahom vody (napr. ovocné koláče), aby nedošlo ku kondenzácií vodných pár. V spotrebičí je možné pripravovať rôzne pokrmy s blízkou teplotou pečenia spoločne na dvoch plechoch zároveň, ak jed doba pečenia je rozdielna. Vůňa a chut pokrmov sa vážjomne neovplyvnia. Pri vkladání alebo vyberaní pokrmov zo spotrebiča nedochádza k velkým stratám tepla. Teplota sa rýchlo vyrovná prostredníctvom ventilátora. Teploty pečenia sú nižšie ako teploty používané pri klasíckom režime pečenia (o 20 – 30 °C pre pečivo a o 30 – 40 °C pre mäso), doba pečenia je dlhísia (cca o 5 – 10 mlnút). Pri pečení drobného pečiva na dvoch plechoch zároveň odporůčame vemenit vzájomnú výšku oboch plechov po 2/3 doby pečenia, pripadne vybrať viac upečeny' plech skár.

- Pri rozmrazovaní položte zmrazené potraviny do obalu na misku, umiestnite do stredu spotrebiča na rošt a zapnite spotrebiča v režime Rozmrazovanie. Dvlerka spotrebiča musla byť zatvorené.

- Gril ohrev s ventilátorom a horný ohrev nie je nutné spotrebič predhrievat. Grilujeme so zatvorenými dvierkami. Pri tomto spôsobe grilovania nastavujeme termostat podla potreby v rozmedzi od 50 do 200 °C. Vzdialenost medzi pokrnom a vykurovacím telesom grillu musí byť úmerná požadovaným výsledkom: - menšla vzdialenost pre hnedý povrch a krvavé vnútro,

- väčsia vzdialenost pre dokonalé prepečenie pokrmu.

Na zachytenie odkvapkávajúcej šťavy umiestnite pod pokrm plech s malým množstvom vody.

SK

concept

concept

SK

NÁVOD NA OBSLUHU

Pred prvým použitím

Predtým, ako uvediete nový spotrebič do prevádzky, mali by ste ho z hygienických dôvodov utrieť aj vo vnútri vlhkou handričkou. Všetky odnimatelné časti umyte v teplej vode s pridavkom saponátu alebo v umývačke riadu.

Potom uvedte spotrebič do prevádzky bez vložených potravín s maximálnou nastavenou teplotou (250 °C) na dobu 30 minút. Nastavenie teploty a doby ohrevu nájdete v odseku Základné funkcie spotrebiča (str. 25). Je možné, že spotrebič bude počas tejto doby vydávať mierny zápach a dym, ktorý po krátkej dobe zmizne. Počas tohto procesu miestnost dobre vetrajte.

Po vychladnutí spotrebiča umyte všetky hladké povrchy a dvere vodou so saponátom a osušte. Potom nain- štalujte bočné rošty (pozri Príslušenstvo).

Nastavenie denného času

1. Po zapojení spotrebiča do elektrickej siete sa na displeji rozsvieti 0:00.
2. Stlačenim tlacidla (7) aktivujte rezim nastavenia denného casu (čislica hodin začne blikat).
3. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavíte čas v hodinách (v rozmedzí od 0 do 23).
4. Stlačením tlačidla (7) začnú číslice minút blikat.
5. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavíte čas v minútach (v rozmedzi od 0 do 59).
6. Stlačenim tlačidla (7) ukončite režim nastavenia denného času. Tým je čas aktivovaný a nastavený čas je zobrazený na displejl.

Zmena nastavenia denného času

1. V pohotovostnom režlme stlačenim tlačidla nastavenia času (7), aktivujete režim nastavenia denného času (číslica hodin začne blikat).
2. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavíte čas v hodlnách (v rozmedzi od 0 do 23).
3. Stlačenim tlačidla (7) začnú čislice minút blikat.
4. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavíte čas v minútach (v rozmedzí od 0 do 59).
5. Stlačením tlačidla (7) ukončíte režim nastavenia denného času. Tým je čas aktivovaný a nastavený čas sa zobrazí na displeji.

Poznámka:

Ak čas nie je nastavený, spotrebič nebude fungovať, aj ked je pripojený k napájaniu.

Základné funkcie spotrebiča

1. Umlestnite plech s pokrmom do zvolenej výšky.
2. Stlačenim tlačidla pre výber funkcií (5) vyberte požadovanú funkciu pečenia.
3. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavíte požadovanú teplotu.
4. Stlačenim tlačidla Start/Pause (10) potvrdte začlatok pečenia.
5. Stlačenim tlačidla vypnutia a zapnutia spotrebiča (1) môžete zvolený program kedykolvek ukončit počas pećenia.

Poznámka:

Pre túto základnú funkciu nie je nutné mat nastavený denný čas.

28

POKROČILÉ FUNKCIE SPOTREBIČA

Pokročilé funkcie rozširujú možnosti pečenia a ponúkajú tak komfortnejšie používanie spotrebiča.

Rýchle predhrievanie

1. Túto funkciu aktivujete stlačením tlačidla rýchleho predhrievania (4).
2. Rýchle predhrievanie nemožno nastavit v kombinácii s programom Rozmrazovanie a Kysnutie cesta. Ak zvolite jeden z týchto dvoch programov, ozve sa pípnutie.

Funkcia Štart/Pause/Zrušit

1. Po výbere funkcie pečenia (5) a nastavenie požadovanej teploty na pečenie pomocou slideru (6) alebo PLUS a MINUS, stlačte tlačidlo (10) pre začiatok pečenie.
2. Pečenie prerušite stlačením tlačidla Start/Pause (10) raz.
3. Pečenie zrušite stlačením tlačidla Start/Pause (1) dvakrát.

Rozsvietenie svetla v spotrebiči

Stlačením tlačidla zapnutia/vypnutia osvetlenia (9) zapnete alebo vypnete svetlo vnútri spotrebiča.

Funkcia pripomenutia

Vdaka funkcii Minútka môžete nastaviť požadovaný čas pripomenutia. Ked' nastavite zvolený čas, začne sa odpočítavať a na konci sa ozve pripomenutie v podobe pípnutia.

1. Stlačte tlačidlo časovača (3).
2. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavíte čas v hodinách.
3. Znova stlačte tlačidlo časovača (3).
4. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavíte čas v minútach.
5. Stlačením tlačidla (3) potvrdíte nastavený čas. Čas sa bude odpočítavať.

Poznámka:

1. Po dokončení odpočtu nastaveného času sa ozve desať pípnutí.
2. Pri nastavovani funkcie pripomenutla môžete túto funkciu zrušit stlačenim tlačidla (1).
3. Ak chcete zrušit nastavený čas funkcie pripomenutia, stlačte tlačidlo (1) dvakrát.

Funkcia detský zámok

1. Ak chcete spotrebič uzamknúť, stlačte tlačidlo (2) na 3 sekundy.
2. Po tejto dobe sa ozve zvukový signál a na displeji sa zobraží ikona, doprá označuje uzamknutie snotrebiča
3. Ak chcete spotrebič odomknút, stlačte tlačidlo (2) na 3 sekundy.
4. Po tejto dobe sa ozve zvukový signál a na displeji sa prestane zobrazovať ikona .

Sonda na pečenie

1. Akonáhle pečenie sondu pripojite a zapichnete do pokrmu, na displeji sa rozsvieti ikona sondy pečenia

2. Na displeji sa namiesto hodin zobrazi nastavenie teploty sondy pečenia.

3. Pomocou slideru (6) a tlačidiel PLUS a MÍNUS nastavíte teplotu.
4. Stlačením tlačidla pre výber funkcií (5) vyberte požadovanú funkciu pečenia.
5. Ak je potrebné, znova nastavte teplotu pomocou slideru (6) alebo tlačidiel PLUS a MINUS.
6. Stlačením tlačidla Start / Pause (10) potvrdíte začiatok pečenia.

ETV8560bcN/ ETV8560whNETV8560bcN/ ETV8560whN

SK

concept

concept

SK

Air Fry

Zaistuje rýchle a rovnomerné rozloženie tepla a horúceho vzduchu, tiež odstraňuje vlhkost z povrchu jedla, čím sa na povrchu vytvorí chrumkavá kôra.

1. Na fungovanie vzduchového poteru použite horné a dolné vykurovanie ventilátorom.
2. Potom nastavte teplotu, stlačte tlačidlo (7) a nastavte čas. Stlačením tlačidla (10) spustite program.
3. Na tento účel použite kôš na smaženie vzduchu a umiestnite ho do stredu rúry.

Číslo Potraviny Hmotnost c Teplota Symbol						Predhrievanie
1	Hranolky 350 g/750 g 19/23 min 200°/230° ANO
2	Kuacie stripsy 180 g 11 min 250° ANO
3	Obalovaný syr	120 g	10 min	250°		ANO
4	Cibulové krúžky	160g	11,5 min	220°		ANO
5	Obalované huby	125/150 g	13/13 min	230°		ANO

Mäkké zatváranie dverí (Soft closing doors)

1. Ak sú otvorené dvere spotreblča v uhle >30°, dvere držla v každej pozíci.
2. Ak sú dvere spotrebiča otvorené v uhle ≤30°, dvere sa za pomoci tlmiča pomaly zatvárajú

Upozornenie: Nezatvárajte dvere spotrebiča príliš prudko, môže dôjsť k poškodeniu spotrebiča.

Správne umiestnenie roštu alebo plechu do spotrebiča

Rošt alebo plech musí byt správne umiestnený (v rovnakej výške) v bočných roštoch.

Teleskopické výsuvy umožňujú vysunutie pečúcich plechov, a tým ulahčujú prístup pri vkladání a vyberani plechov na pečenie alebo pri kontrole pokrmov počas pečenia.

POZORI

Počas prevádzky spotrebiča sa teleskopické výsuvy ohrejú na vysokú teplotu. Nebezpečenstvo popálenia! Pri vkladani nasadte plechy na pečenie na výstupky na koncoch teleskopických výsuvov.

Pri vkladaní alebo vyberaní plechov z teleskopických výsuvov dbajte na opatrnost, aby nedošlo ku sklznutiu plechov z výsuvov. Teleskopické výsuvy je možné použit vo všetkých zásuvných výškach. Ak chcete zmenit výšku teleskopických výsuvov, postupujte takto:

1. Vyberte plechy na pečenie a rošt z vnútra spotrebiča.
2. Silou nadvihnite jeden koniec teleskopického výsuvu obr. 1
3. Vytiahnite teleskopické výsuvy von z bočných mriežok, smerom dozadu

1. Položte body A a B teleskopických výsuvov vodorovne na vonkajšej drát bočnej mriežky obr. 2
2. Otáčajte výsuvo proti smeru hodinových ručičiek (pre lavú stranu) a po smere hodinových ručičiek (pré pravú stranu) o 90°
3. Zatlačte, aby bod C zapadol na spodnej drót a bod D sa vzoprel o hornú drót obr. 3

Ventilátor je umiestnený na homej stene spotrebiča a vytvára cirkuláciu chladného vzduchu vo vnútri nábytku. Ventilátor sa zapína automaticky so zapnutím spotrebiča. Ak je program pečenia dokončený alebo prerušený, ochladzovací ventilátor je stále aktívny dovtedy, kým teplota spotrebiča neklesne pod bezpečnú hranicu.

ČISTENIE A ÚDRŽBA

Aby ste zachovali pekný vzhľad a spoľahlivosť spotrebiča, dbajte na jeho čistotu. Moderná konštrukcia spotrebiča zjednodušuje údržbu na minimum. Časti spotrebiča, ktorė prichádzajú do styku s potravinami, je potrebné pravidelne čistit.

• Pred údržbou a čistením vypojte prívodný kabel zo zásuvky elektrického napätia alebo vypnite istič elektrickej zásuvky spotrebiča.
• Počkajte, až vnútro spotrebiča nebude horúce, ale bude maľ vlažnú teplotu – čistenie ide lepšie ako v studenom stave.
• Vonkajší povrch spotrebiča čistite vlhkou handričkou, jemnou kefkou alebo jemnou špongiou a potom utrite do sucha.
• Dno a strop spotrebléca môžete utrlet vlhkou handričkou, mäkkou kefkou alebo šponglou. Pri silnom znečistení použité teplú vodu s neagresivnym saponátom.
• Nepoužívajte na čistenie skiel dvierok spotrebiča hrubé abrazívne čistiace prostriedky ani ostré kovové škrabky, pretože môžu poškriabať povrch alebo môže dôjsť k rozbitiu skla.
• Nenechávajte nikdy agresívne alebo kyslé látky (citrónová šťava, ocot) na smaltovaných, lakovaných alebo nerezových častiach.
• Na čistenie spotrebiča nepoužívajte parný čistič!
• Plechy na pečenie je možné umývať v umývačke riadu.

Čistenie skiel

Ak budete potrebovať vyčistiť sklá v dvierkach, postupujte podľa nasledovných instrukcií:

1. Otvorte dvierka rúry do maximálnej možnej polohy.
2. Stlačte pravú a ľavú stranu krytu na „tlačidlách“ a vyberte kryt smerom von.
3. Pri vybratí, pridvihnite a následne vytiahnite sklo smerom k sobe. Pokiaľ zdvihnete sklo príliš vysoko, môže dôjsť k prasknutlu niektoré plastové časti horného plastového krytu.
4. Po očistení vložte skla spät opačným spôsobom, než akým prebehlo vybratie.
5. Sklá musí byt správne umiestnená do výrezov v homom plastovom kryte.
6. Po umiestnení skiel nasadte spät horný kryt a zacvaknite

Pri čistení dajte pozor na zatváranie dverí. Pányú sú prispôsobené hmotnosti všetkých 3 skiel. V prípade, že vyberiete jedno alebo obe sklá, dôjde k zníženiu hmotnosti a po pustení dverí môže dôjsť k nechcenému zatvorenlu dverí, a tým aj k možnému poškodenlu dverí alebo skiel.

Poznámka:

1. Na čistenie skiel používajte jemnú špongiu a saponát odstraňujúci mastnotu, nakoniec sklo opláchnite pod tečúcou vodou. Sklá nikdy neumývajte v umývačke na riad!
2. Prostredné sklo má v rohoch pri pántoch gumené podložky. Pri vyberani dbajte na to, aby nedoslo k ich strate. Tieto gumené podložky zabraňujú nepříjemným vibráciám (rezonancii) pri zapnutej funkcii pečenia s ventilátorom.

37

ETV8560bcN/ ETV8560whNETV8560bcN/ ETV8560whN

SK

concept

concept

SK

INŠTALÁCIA SPOTREBIČA

• Nedvíhajte spotrebič za držadlo dvierok!
- Na poruchy spôsobené nesprávnou inštaláciou sa nevztahuje záruka.
- Zodpovednosť za instaláciu spotrebiča má kupujúci, nie výrobca.
- Výrobca nenesie akúkolvek zodpovednosť za škody spôsobené na osobách, zvieratách a veciach v dósledku nesprávnej inštalácie.
- Umiestnenie spotrebiča do vhodného nábytku zaisti jeho správnu funkciu.
- Spotrebič sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavané spotrebiče alebo do vhodne upraveného nábytku, ktorý má rozmery podľa Obr. 6.
- Spotrebič môže byť umiestnený pod kuchynskou linkou aj v stojatej skrinke (Obr. 6).
- Kuchynský nábytok musí byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám najmenej 120 °C. Materiály a použité lepidlá musia odolávať otepleniu spotrebiča zodpovedajúce norme STN EN 60335-2-6. Materiály a lepidlá, ktoré nezodpovedajú uvedenej norme, sa môžu zdeformovať alebo odlepít.
- Všetky ochranné kryty musia byt umiestnené pevne na svojom mieste tak, aby ich nebolo možné odstránit bez špecialneho náradia.
- Zadná doska kuchynskej linky musí byť odstránená, aby bola zaistená vhodná cirkulácia vzduchu okolo spotrebiča.
- Ak je nad spotrebičom umiestnená varná doska, musí byť medzi týmito dvoma spotrebičmi medzera aspoň 50 mm.

• Overte, či pripájané napätie a prúdová ochrana zodpovedajú hodnotám uvedeným na typovom štítku spotrebiča. Odporúčame použíľ samostatný zásuvkový obvod s ističom 16 A.
• Používajte iba zásuvky elektrického napätia s uzemnením.
• Nepouživajte rozbočovacie zásuvky, konektory a predlžovacie kable. Mohli by spôsobit nebezpečenstvo z prehriatia.
• Zástrčka prívodného kábla spotrebiča musí byť volne prístupná aj po jej inštalácii.
• Zmeny pripojenia môže vykonávať iba kvalifikovaný odborník.
• Elektrická bezpečnost spotrebiča môže byt garantovaná iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednosť za poškodenie osób alebo vecí v dôsledku chýbajúceho alebo zlého ochranného spojenia.
• Privodný kábel musí byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi časfami spotrebiča a aby nebol deformovaný a nadmerne ohýbaný.

Pri inštalácii spotrebiča dodržiavajte nasledujúci postup:

1. Pred prvým použitím odstráněte zo spotreblíča všetky obaly a marketingové materiály.
2. Požadované rozmery skrinky na vstavanle sú na Obr. 6. Z dôvodu účlnnej cirkulácie vzduchu musí byt spotrebič umiestnený podľa rozmerov na obrázkoch a skrinka musí byt skonštruovaná tak, aby do jej spodnej časti mohol prúdíf vzduch. Za zadnou stenou spotrebiča vo vstavanom stave musí byt medzera minimálne 50 mm.
3. Spotrebič zasuňte na kraj skrinky a prestrčte prívodný kábel cez zadnú stenu skrinky tak, aby bola po inštalácii prístupná jeho zástrčka.
4. Opatrne zasuňte spotrebič do skrinky na zvolené miesto. Dbajte, aby nedošlo k priškripnutlu prívodného kábla.
5. Upevnite spotrebič ku skrinke zaskrutkovaním 2 skrutiek do otvorov v prednej stene rámu spotrebiča. Otvory sú viditeľné po otvorení dvierok.
6. Pripojte prívodný kábel do zásuvky elektrického napätia.

Demontáž

V prípade, že spotreblé demontujete, je dôležité dodržat správne poradle úkonov:

1. Najskór odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Uvoľnite upevňovacie skrutky.
3. Vysuňte spotrebič a pritom opatrne vytiahnite prívodný kábel.

34

ETV8560bcN/ ETV8560whNETV8560bcN/ ETV8560whN

SK

concept

concept

SK

SERVIS

Výmena žiarovky

Na osvetlenie vnútorného priestoru spotrebiča je použitá halogénová žiarovka s vysokou tepelnou odolnostou (25 W/230V, T300 °C).

Pri výmene žiarovky postupujte takto:

1. Odpojte spotrebič od napájacej siete alebo vypnite prislušný istič.
2. Odskrutkujte sklenený kryt proti smeru hodinových ručičiek podla Obr. 7 a nahradte žiarovku za žiarovku rovnakého typu a parametrov.
3. Pri montovani novej žiarovky držte žiarovku v handričke alebo papierovej utierke.
4. Naskrutkujte spät sklenený kryt.

Obr. 7

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých spotrebičov.
• Škatułu od spotrebiča môžete odovzdať do zberu triedeného odpadu.
• Plastové vrecká z polyetylénu (PE) odovzdajte do zberného materiálu na recykláciu.

Tento spotrebič je označený v súlade s Európskou smernicou 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEF). Symbol na výrobku alebo jeho obale znamená, že tento výrobok nepatrií do komunálného odpadu. Je ho nutné odviest na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku pomôžete zabrániť negativnym dôsledkom na životné prostredie a ľudské zdravie, ktoré by inak boli spôsobené nevhodnou likvidáciou tohto výrobku. Likvidácia musí byt vykonaná v súlade s predpísmí na nakladanie s odpadmi. Podrobnejšle informácie o recyklácií tohto výrobku zlistíte na príslušnom mlestnom úrade, v zberných surovinách alebo v obchode, kde ste výrobok zakúpili.

36

PL

concept

concept

PL

PODZIEKOWANIE

SK Zoznam servisných stredisiek
