NÁVOD NA OBSLUHU IDV4360 Concept

Indukčná doska vstavaná

a) Stupeň 1–2 je určen pro:

b) Stupeň 3–4 je určen pro:

c) Stupeň 5–6 je určen pro:

• Palačinky.

d) Stupeň 7–8 je určen pro:

• Vaření těstovin.

e) Stupeň 9 je určen pro:

Dakujeme vám, že ste sa rozhodli kúpiť si výrobok značky Concept, a prajeme vám, aby ste boli s naším výrobkom spokojní po celý čas jeho použivania. Pred prvým použitím si prosím pozorne preštudujte celý návod na obsluhu a potom ho dobre odložte. Zabezpečte, aby všetcí, ktori budů tento výrobok použivať, boli oboznámení s týmto návodom..

OBSAH

Podakovanie
Technické parametre
Dôležité upozornenia
Popis výrobku
Popis ovládacleho panela
Varenie s indukciou
Tipy na varenie
Rady a tipy na úsporu energie
Návod na obsluhu
Pokročilé funkcie spotrebiča
Cistenie a údržba
Inštalácia spotreblča
Riešenie problémov
Hlasenia porúch
Ochrana životného prostredia

TECHNICKÉ PARAMETRE
Napätie	220-240 V ~ 50/60 Hz
Max. prikon	7 400 W
Priemer a prikon lavej prednej varnej zóny	ø 160 mm, 1400/1500 W
Priemer a prikon lavej zadnej varnej zóny	ø 210 mm, 2400/2600 W
Priemer a prikon pravej zadnej varnej zóny	ø 180 mm, 1800/2000 W
Priemer a prikon pravej prednej varnej zóny	ø 180 mm, 1800/2000 W
Vonkajśie rozmery (s x h x v)	590 x 520 x 62 mm
Rozmery pre inštaláciu (s x h x v)	560 x 490 x 56 mm

Pri dodaní indukčnej dosky

• Ihned'po dodaní skontrolujte obal a spotrebič, či počas prepravy nedoslo k poškodeniu.
• PÓZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii zakryté, môžu byť ostré! Budťe opatrní, aby ste zabránili poraneniu!
• Ak je prístroj poškodený, nezačnite ho používať. Co najskôr sa obrátte na dodávatela.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikviduite.
• Tento spotrebič musí byť inštalovaný v súlade s platnými predpismi a jeho použitie sa pripúšťa len v dobre vetranom priestore. Pred inštalovaním a použivaním spotrebiča sa zoznamte s návodmi.

Pri inštalácii

• Spotrebič je určený na zabudovanie do výrezu v pracovnej doske kuchynského nábytku.
• Tesnenie, ktoré je nalepené na okrajoch varnej dosky, zabraňuje zatekaniu kvapaliny pod varnú dosku.
• Nepoužívajte prístroj inak, než je uvedené v tomto návode.
• Pri inštalácii musí byť spotrebič odpojený z elektrickej siete.
• Overte, či pripájané napätie a prúdové istenie zodpovedá hodnotám na typovom štítku spotrebiča. Používajte iba prívod elektrického napätia s uzemnením.
• Tento spotrebič sa môže používať v domácnostiach a podobných priestoroch, ako sú:
• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.
• Spotrebiče používané v polnohospodárstve.
• Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.
• Spotrebiče používané v podnikoch zaistujúcich noclah s raňajkami.
• Prívodné káble iných elektrospotrebičov sa nesmú dotýkat' horúcich varných zón. Mohla by sa poškodiť izolácia káblov, aj samotná varná doska.
• Nedotýkajte sa horúcich varných zón. Nebezpečenstvo popálenia!
• Ukazovatel' zvyškového tepla „H" zobrazuje, že varné zóny sú stále horúce. K spotrebiču nepúštajte deti. Hrozí nebezpečenstvo popálenia.

• Nedotýkajte sa horúceho povrchu počas používania alebo tesne po použití spotrebiča.

• Nesiahaite na spotrebič vlhkými alebo mokrými rukami.

• Nepouživajte spotrebič, ak príde do kontaktu s vodou.
• Ak sa pod spotrebičom nachádza zásuvka, nesmú sa v nej uchovávať žiadne hliníkové fólie, zápalné alebo horľavé materiály (napr. spreje). Hrozí nebezpečenstvo požiaru alebo výbuchu!
• Nedovolte detom a nesvojprávnym osobám so spotrebičom manipulovať, používajte ho mimo ich dosahu.
• Deti sa nesmú s prístrojom hrat.
• Dbajte na zvýšenú opatrnost, ak sa prístroj používa v blízkosti detí.
• Nedovolte, aby sa prístroj používal ako hráčka.
• Tento spotrebič môžu používať deti od veku 8 rokov a osoby so zniženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez prislušných skúseností a znalostí, ak sú pod dohladom alebo boli oboznámené s pokynmi o používaní spotrebiča bezpečným spósobom a rozumejú jeho rizikám.
  • V prípade poruchy vypnite spotrebič a príslušný istič.
• Prívodný kábel neponárajte do vody ani do inej kvapaliny.
• Pravidelne kontrolujte spotrebič aj prívodný kábel, či nie sú poškodené.
• Poškodený spotrebíč nezapínajte.
• Ak sa spotrebič nepoužíva, dbajte na to, aby všetky jeho ovládacie prvky boli vypnuté.
• Nepoužívajte varné nádoby s prehnutým dnom alebo s menším priemerom dna, než sa odporúča. Znížili by ste účinnosť varenia.
• Ák sa medzi dnom nádoby a varnou zónou nachádza voda, môže vzniknút tlak pary a varná nádoba by mohla tlakom pary nadskočit do výšky. POZOR! Hrozí nebezpečenstvo poranenia!
• Dbajte na to, aby varné zóny a dná nádob boli suché.
• Nepoužívajte ríad s poškodeným smaltom. Na mieste poškodenia smaltu vzniká vysoká teplota, ktorá bodovo ohrieva varnú dosku. Hrozí poškodenie varnej dosky!
• Horúce varné nádoby nepokladajte na ovládací panel ani na okraj spotrebiča. Spotrebič by sa mohol poškodit.
• Na spotrebiči nikdy nepoužívajte varné nádoby z plastu ani z hliníkovej fólie.
• Na spotrebič nepokladajte horľavé predmety. Hrozí nebezpečenstvo požiaru!
• Na spotrebič nepokladajte žiadne kovové predmety. Ak by došlo k nechcenému zapnutiu spotrebiča, tieto predmety by sa mohli velmi rýchlo zahriat a spôsobit popálenie!

22

IDV4360IDV4360

SK

concept

concept

SK

• Nepoužívajte spotrebič ako pracovnú plochu ani ako odkladací priestor!
• Spotrebič udržujte v čistote. Zvyšky jedla by sa počas činnosti spotrebiča mohli vznietiť a spôsobit’ požiar!
• Pokrmy ako polievky, omáčky a nápoje sa počas varenia môžu zahriat velmi rýchlo a pretiect. Preto sa odporúča varit tieto pokrmy opatrne, zvolit pre ne správne nastavenie a počas varenia ich stále miešat.
• Pri fritovaní a vyprážaní majte pokrmy stále pod kontrolou. Pri prehriatí oleja hrozí nebezpečenstvo požiaru!
• Tuk a olej nikdy nezahrievajte bez dozoru. Prehriaty olej a tuk sa môže rýchlo vznietit. Hrozí nebezpečenstvo požiaru!
• Ked' sa olej vznieti, nikdy ho nehaste vodou. Nádobu ihned' prikryte pokrievkou alebo tanierom. Spotrebič vypnite a nádobu na ñom nechajte vychladnút.
• Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.
• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.
• Na čistenie nepoužívajte korozívne čistiace prostriedky. Pravidelnou údržbou a čistením predlžite životnosť spotrebiča.
• Čistenie a údržbu nesmú robit deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

POZOR!

• Tento spotrebič splňa smernicu o bezpečnosti a elektromagnetickej kompatibilite, napriek tomu by sa v dosahu spotrebiča nemali pohybovat osoby s kardiostimulátorom. K nesprávnemu fungovaniu by mohlo dôjst' aj u dalších prístrojov, ako sú napr. načúvacie prístroje.
• Ak je spotrebič zapnutý, nepribližujte k nemu magneticky citlivé predmety (kreditné karty, USB flash, pevné disky a pod.).
• Spotrebič určený na ovládanie pomocou externého časovača alebo samostatného systému dialkového ovládania.

Prípadné poruchy

• Spotrebič môže opravovat a robit v nom zásahy iba kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť spotrebič odpojený z elektrickej siete. Vypnite príslušný istič.
• Ak sa poškodí prívodný kábel, obrátte sa na autorizovaný servis.

Ak nedodržite pokyny výrobcu, prípadná oprava nemôže byť uznaná ako záručná.

24

POPIS VÝROBKU

1 Tlačidlo nastavenia časovača
2 Tlačidlo pre výber varnej zóny
3 Tlačidlo nastavenia stupňa výkonu varnej zóny (slider)
4 Tlačidlo funkcie POWERBOOS
5 Tlačidlo aktivácie/deaktivácie detskej zámky
6 Tlačidlo zapnutia/vypnutia

IDV4360IDV4360

SK

concept

concept

SK

VARENIE S INDUKCIOU

Čo znamená varenie s indukciou?

Varenie s indukciou je založené na úplne inom princípe než obvyklé spósoby ohrevu. Teplo sa indukciou vytvára priamo vo varnej nádobe, pričom varná zóna zostáva studená. V porovnaní s inými metódami ohrevu má tento spósob mnoho výhod:

Neohrieva sa sklokeramická doska, ale priamo varná nádoba. Nedochádza k veľkým tepelným stratám a účinnost je tak vyssia než pri iných metodách ohrevu.

2. Úspora energie

Je dokázané, že pri varení s indukciou sa spotrebuje menej elektrickej energie než pri iných metodach varenia.

3. Kontrolovaný prívod tepla a vyššia bezpečnost'

Varná doska odovzdáva teplo alebo preruší jeho privod hneď po nastavení výkonu. Len čo varnú nádobu vezmete z varnej dosky, ohrev sa preruší bez toho, aby ste varnú žonu vopred vypinali. Po ukončení varenia je na sklokeramickej doske Iba zvyškovié teplo vychádzajúce z varnej nádoby. Napriek tomu neodporúčame nechávat na doske žiadne predmety bez dozoru.

Poznámka:

Aby sa zamedzilo nechcenému ohrevu, napr. pri položení kovových nástrojov na varnú dosku, systém sa aktivuje až pri určitej velkosti dna riadu.

TIPY NA VARENIE

Nastavenia výkonových stupňov, ktoré sú opísané nížšie, sú len priklady. Presné nastavenie výkonových stupňov pri varení závisí od niekolkých faktorov vrátane použitého riadu a množstva potravin, ktoré sa vari. S indukčnou doskou experimentujte a postupne zistite, ktoré nastavenie výkonových stupňov vám vyhovuje najviac.

Priklady nastavenia výkonových stupňov:

a) Stupeň 1–2 je určený na:

• Udržiavanie kvapalin v miernom vare.
- Mierny a pomalý ohrev bez nebezpećenstva pripălenia,
- Rozpustenie masla, čokolády atd.,
- Rozmrazovanie,
• Varenie malého množstva kvapaliny.

b) Stupeň 3–4 je určený na:

• Intenzivne varenie.
• Udržiavanie varu väčšieho množstva kvapaliny,
  • Dusenie pokrmov

c) Stupeň 5–6 je určený na:

- Palacinky.

d) Stupeň 7–8 je určený na:

• Varenie cestovin.

e) Stupeň 9 je určený na:

• Prípravu pokrmov vyžadujúcu rýchly ohrev a vysoků teplotu (napr, bifteky, rezne, smaženie zemiakov a pod.),
• Privedenie vody alebo polievky k bodu varu.
• Rozohriatie pokrmov pred prepnutim na nižší stupeň.

26

RADY A TIPY NA ÚSPORU ENERGIE

Ak nemáte možnosť skontrolovať dná hmcov a panvić magnetom:

1. Do nádoby, ktorú chcete skontrolovať, nalejte trochu vody.
2. Ak na ovládacom paneli u prislušnej vamej zóny nebliká symbol „U“ a voda v nádobe sa ohrieva, nádoba je vhodná na indukčné varenie.

Nádoby vyrobené z nasledujúcich materiálov nie sú vhodné na indukčné varenie:

• čistá nerezová ocel,
• hliník alebo med'
• bez magnetického podkladu,
• sklo, drevo, kamenina,
  • porcelàn, keramika atd.

- Nepouživajte varný riad s prehnutým dnom (Obr. 3), znižuje sa tým účinnosť a predlžuje čas varenia.

Obr. 3

- Na każdů varnu zónu použivajte varnu nádobu vhodnej veľkosti. Priemer dna hmcov a panvic by mal zodpovedat' veľkosti varnej zóny (Obr. 4).

Obr.4

IDV4360IDV4360

SK

concept

concept

SK

• Na malé množstvo pokrimu použite malý hrniec. Veľký a iba člastočne naplnený hmiec vyžaduje veľa energie.
• Hrnce aj panvice zakryvajte vždy vhodnou pokrievkou. Pri varení bez pokrievky sa spotrebujete ovela viac energie.
• Varte pokrmy s malým množstvom vody alebo tuku. Ušetríte tak energiu. Pri vareni zeleniny sa zachovajú vitamíny a minerálne látky.
• Na začiatku varenia nastavte varnu zónu na najvyšši stupeň vykonu a po zahriati vykon varnej zóny znížte.

- Drsne dná hmcov a panvic možu poškriabať varnú dosku. Preto kontrolujte dná varných nádob. Hmce a panvice, ktoré majú drsne dno, na varnej doske nepresůvajte, ale ich nadvihnite a premiestnite na iné miesto (Obr. 5). Zabránite tak poškriabaniu varnej dosky.

Obr. 5

• Sol, cukor a zrná piesku (napr. od čistenia zeleniny) môžu varnu dosku poškriabat. Nepouživajte varnu dosku ako pracovnu plochu alebo odkladaci priestor!
• Cukor a pokrmy s vysokým obsahom cukru poškodzujú pri kontakte varnú dosku. Vykypené pokrmy tohto druhu ihneď odstráňte škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá a môže dôjst' k poraneniul

- Nasledovné poškodenia neovplyvnia funkčnost ani výkon varnej dosky.

Škvrny

Pripečené zvyšky cukru alebo pokrmov s vysokým obsahom cukru.

Sfarbenie

Kovovolesklé sfarbenie vzniká použitím nevhodných čistiacích prostriedkov alebo odretim dnom varných nádob.

Škrabance

Škrabance spôsobené zrnkami soli, cukru alebo piesku, pripadne drsným dnom nádob.

Opotrebenie dekoru

Opotrebenie spôsobené použitím nevhodných čistiacich prostriedkov.

• Na varnej doske sú vyznačené miesta – elektrické varné zóny, ktoré sú určené iba na varenie. Priemery varných zón sú odvodené z obvyklých rozmerov varných nádob.
• Vyhrlevaná je iba plocha vnútri vyznačeného priemeru varných zón, ostatné plochy zostávajú relatívne chladné a možno ich využit ako odstavné plochy.
• Prehrlatlu vamej zóny pod sklokeramlckou doskou zabraňuje teplotný senzor.
• Svietiaci symbol „H“, ktorý sa môže objaviť na pozícii ukazovatela nastaveného výkonu varnej zóny, signalizuje zvýšenú teplotu povrchu vamej zóny po vypnutí (zvyškové teplo). Symbol zhasne, ak sa varná zóna ochladi, ked už nehrozí nebezpečenstvo popálenia.
• Prikony varných zón možno regulovať v rozsahu 9 stupňov, ktoré sa nastavujú príslušnými dotykovými tlačidlami na ovládacom paneli. Pri každom stlačení tlačidla zaznie pípnutie. Reakciou na stlačenie tlačidla je 1 sekunda. Po túto dobu treba mať prst na príslušnom tlačidle.

Poznámka:

Zapnutie varnej dosky

Stlačenim a podržanim tlačidla na zapnutie/vypnutie (6) zapnete varnú dosku.

Zapnutie varnej zóny

1. Stlačením symbolu pre výber varnej zóny (2) ju aktivujete. Na displeji varnych zón bílká, „-” pri zvolenej varnej zóne.
2. Nastavte požadovaný výkonový stupeň stlačením alebo tahom prsta po slideri (3) na hodnotu 1 až 9. Lavý kraj tohto symbolu znamená vyprutie varnej zóny (0), pravý kraj tohto symbolu znamená maximálny výkon (9).

Poznámka:

• Požadovaný stupeň výkonu varnej zóny môžete menit' kedykolvek počas varenia.
• Ak nenastavite žiadny požadovaný stupen výkonu do 1 minúty od zapnutia indukčnej dosky, indukčná doska sa automaticky vypne.
• Ak na displeji ovládacieho panela (6) svieti symbol „U“ znamená to, že priemer dna nádoby je prilíš malý, alebo že nádoba, ktorů použivate, nie je vhodná na indukčné varenie. Skontrolujte dno nádoby, či je nádoba vhodná na indukčné varenie.
• Na varenie použite menšiu varnú zónu alebo varnú nádobu s väčšim priemerom dna, prip. použite nádobu, ktorá je vhodná na indukčné varenie.

Vypnutie varnej zóny

1. Stlačenim symbolu pre vyber vamej zöny (2) ju aktivujete (bliká čislica zvolenej zöny).
2. Nastavte požadovaný vykonový stupeň stlačením alebo fahom prsta po slideri (3) na hodnotu „0“.

IDV4360IDV4360

SK

concept

concept

SK

Poznámka:

• Po vypnutí varnej zóny sa môže na displeji zobrazit symbol „H“, ktorý upozorňuje na to, že použitá zóna je stále horúca a hrozí nebezpečenstvo popálenia.
• Symbol „H“ zmizne, ked sa povrch použitej varnej zóny ochladi na bezpečnú teplotu (nie je horúca na dotyk).
• Ak na displeji svieti symbol „H“, možno toto zvyškové teplo využit napr. na ohriatie dalšej nádoby na varenie.

Vypnutie varnej dosky

- Stlačením tlačidla na zapnutie/vypnutie (6) indukčnú dosku vypnete. Všetky nastavenia sa vynuluju.

- Po vypnutí indukčnej dosky sa môže na displeji zobrazlí symbol „H“, ktorý upozomůuje na to, že niektoré varmě zóny sů stále horůce a hrozi nebezpečenstvo popálenia! Nedotýkajte sa týchto varných zón!

Poznámka:

• Ak budů všetky varné zóny vypnuté a do 1 minúty nedôjde k žladnemu dotyku na ovládacom paneli, indukčná doska sa automaticky vypne.
• Automatické vypnutie (doba varenia) na jednotlivých varých zónach je z bezpečnostných dôvodov obmedzená na 8 hodín (pri nastavenom stupní výkonu 1-3), 4 hodiny (pri nastavenom stupní výkonu 4-6) alebo 2 hodiny (pri nastavenom stupní výkonu 7-9).
• K automatickému vypnutiu indukčnej dosky dôjde aj v prípade, ak akákolvek varná zóna ani po 2 minútach nedeteguje žiadnu varnú nádobu.

POKROČILÉ FUNKCIE SPOTREBIČA

Funkcia POWERBOOST

1. Stlačením a podržaním tlačidla na zapnutie/vypnutie (6) zapnete varnú dosku.
2. Stlačenim symbolu pre vyber varnej zony (2) ju aktivujete.
3. Stlačenim tlačidla (4) aktivujete funkciu na zvýšenie výkonu (POWERBOOST) a na displeji na ovládacom paneli sa zobrazi symbol „P.“, ktorý signalizuje, že zvolená varná zóna je aktivovaná na maximálny vykon.
4. Pre zrušenie funkcie POWERBOOST stlačte tlačidlo (4). Vamá zóna bude nastavená na výkonový stupeň, na ktorý bola nastavená pred aktiváciou funkcie POWERBOOST.
5. Stlačením Powerbooster (4) alebo tahom prsta po slideri (3) vypnite funkciu Powerbooster. Na displeji zmizne písmeno „b”. Funkcia Powerbooster je tak deaktivovaná.
6. Ak je funkcia Powerboost (4) aktivovaná na všetkých varných zónach, varná doska vyberie iba dve a na všetkých ostatných nastaví výkon na 7.

Poznámka:

• Funkciu POWERBOOST można použit na akejkolvek varnej zone.
• Ak do 5 minút od aktivácie funkcie POWERBOOST nedójde k žiadnej zmene výkonu zvolenej varnej zóny, varna zóna bude nastavená na výkonový stupen, na ktorom bola nastavená pred aktiváciou funkcie POWERBOOST.
• Ak bola pred aktiváciou funkcie POWERBOOST hodnota výkonového stupňa zvolenej varnej zóny nastavená na „0“, po 5 minútach nečinnosti dôjde k nastaveniu výkonu varnej zóny na „9“.

Funkcia detskej zámky

Tato funkcia zabraňuje neůmyselnému zapnutiu varých zón.

1. Na uzamknutie ovládacieho panela stlačte a podržte tlačidlo na aktiváciu/deaktiváciu detskej zámky (5) dokým sa neozve zvukový signal.
2. Na displeji sa zobrazi symbol „Lo“ (Lock = zamknuté), ktorý označuje uzamknutie ovládacieho panela. Ovládaci panel je uzamknutý okrem tlačidla zapnutia/vypnutia (6), ktoré je deaktivované.
3. Na odomknutie ovládacieho panela stlačte a podržte tlačidlo na aktiváciu/deaktiváciu detskej zámky (5) dokým sa neozve zvukový signál.
4. Z displeja zmizne symbol „Lo“ a ovladaci panel je opät funkčny.

30

Poznámka:

• Ak dôjde k vypnutiu indukčnej dosky, keď je aktivovaná funkcia detskej zámky, uzamknutie ovládacieho panela je aktivne aj po vypnuti indukčnej dosky. V tomto pripade je po zapnuti indukčnej dosky detská zámka aktivovaná a na displeji sa zobraži symbol „Lo“ (Lock = zamknutě).
• Na odomknutie ovládacieho panela stlačte a podržte tlačidlo na aktiváciu/deaktiváciu detskej zámky (5) dokým sa neozve zvukový signál. Z displeja zmizne symbol „Lo” a ovládací panel je opat funkčný.

Nastavenie času varenia (funkcia minútky)

Túto funkciu možno nastavit iba v prípade, ak na varenie nebola vybraná varná zóna.

Funkcia oneskoreného vypnutia jednej varnej zóny

Funkciu oneskoreného vypnutia možno použit pre všetky varné zóny indukčnej dosky. Pre každú varnú zónu možno nastavit iný čas oneskoreného vypnutia.

1. Vyberte varnú zónu, pre ktorú chcete funkciu použit. Potom ihned stlačte tlačidlo časovača (1). Nastavte čas, pozri časť Minútová funkcia.
2. Po uplynuti nastaveného času oneskoreného vypnutia sa na displeji nad tlačidlami pre nastavenie časovača (1) zobrazí symbol „--“ a príslušná varná zóna, pre ktorú bolo oneskorené vypnutie nastavené, sa automaticky vypne.

Poznámka:

• Ak oneskorené vypnutie bolo nastavené iba pre jednu varnú zónu, bude po uplynutí nastaveného času oneskoreného vypnutia vypnutá iba tá varná zóna, pre ktorů bolo nastavené oneskorené vypnutie. Ostatné varné zóny zostanů zapnuté, ak pre ne nebolo nastavené oneskorené vypnutie.
• Oneskorené vypnutie možno nastavit na maximalnu dobu 99 minut.

ČISTENIE A ÚDRŽBA

Sklo varnej dosky sa mimo varných zón nezahrieva, także na týchto miestach by sa nemali pripálit žiadne zvyšky pokrmov. S čistením varnej dosky tak nemusite čakať až na jej úplné vychladnutie.

Na čistenie varnej dosky v žiadnom pripade nepouživajte vysokotlakové ani pamě čistíče, môže dôjst k poškodeniul

• Varnú dosku čistite iba prostriedkom, ktorý je určený na sklokeramický povrch.
• V prípade väčších nečistót naneste na varnú dosku čistiací prostriedok odpudzujúci nečistoty, vdaka čomu sa povrch varnej dosky lahko vyčistí.
• Pri čistení použivajte iba čistiace prostriedky, ktoré sú vhodné na sklokeramický povrch.
• Pri čistení v žiadnom prípade nepoužívajte drsné špongie, abrazivne prostriedky ani agresivne čistiace prostriedky (spreje na čistenie rúr na pečenie) ani odstraňovače škvrn.
• Ovládací panel udržujte v čistote! Dbajte na to, aby ovládací panel bol vždy čistý a suchý.
• Zvyšky pokrmov a vody negativne ovplyvňujů funkciu ovládacieho panela a ovládaci panel nemusi byť plne funkčný.
• Varnú dosku vyčistite po közdom varení, aby sa zvyšky pokrmov pri dalšom varení nepripiekli.
• Vlažnú varnu dosku čistite čistiacim prostriedkom a papierovým obrůskom. Potom varnu dosku otrite vlhkou handričkou a mäkkou handričkou ju vytriete do sucha.
• Ak by varna doska bola priliš horuca, mohli by sa na nej objavić skvrny.
• Na varnej doske nikdy nenechávajte zvyšky čistiaceho prostriedku, ktoré by mohli zafarbit' sklo.
• Kovovolesklé sfarbenie spôsobi použitie nevhodných čistiacich prostriedkov alebo odretie dnom varnych nádob.
• Toto sfarbenie sa odstraňuje velmi tľažko. Na čistenie používajte iba čistiace prostriedky, ktoré sú vhodné na sklokeramický povrch.

IDV4360IDV4360

SK

concept

concept

SK

INŠTALÁCIA SPOTREBIČA

• Na poruchy spôsobené nesprávnou inštaláclou záruka neplatí.
• Zodpovednost za inštaláciu prístroja má kupujúci, nie výrobca.
• Výrobca nenesie žladnu zodpovednosť za škody spůsobené osobám, za škody na zvleratách a veclach, ktoré vzníklí nesprávnou inštaláciou.
• Umiestnenie prístroja do vhodného nábytku zaistí jeho správne fungovanie.
• Spotrebič sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavané spotrebiče, alebo do vhodne upraveného nábytku, ktorý má rozmery podľa Obr. 7.
• Kuchynský nábytok musí byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám minimálne 120 °C. Materialy a použité lepidlá musia odolať teplu z pristrojov podla normy ČSN EN 60335-2-6. Materialy a lepidlá, ktoré nezodpovedajú uvedenej norme, sa môžu zdeformovať alebo odlepiť.

Obr.7

Pri inštalácii pristroja dodržujte nasledovný postup:

1. Pred prvým použitim odstráňte zo spotrebiča všetky obaly a marketingové materiály.
2. Požadované rozmery pre výrez v pracovnej doske s minimálnou hrůbkou 38 – 40 mm, ktorá musí byť z tepelne odolného materiálu, sú vyobrazené na Obr. 7.
3. Po bokoch varnej dosky nechajte minimálne 50 mm medzeru od okolitých predmetov a skriniek. Aj za varnou doskou nechajte minimálne 50 mm medzeru.
4. Nad varnú dosku odporúčame inštalovať odsávač pár. Minimalna vzdialenost'odsávača pár nad varnou doskou by mala byt 600 mm -- podľa typu odsávača.
5. Ak nad varnou doskou bude iba samostatná skrinka bez odsavača pár, minimálna vzdialenost skrinky nad varnou doskou by mala byt 760 mm.
6. Z dôvodu účinnej cirkulácie vzduchu musi byt spotrebíč umiestněny podla rozmerov na Obr. 8 a skrinka musi byt konštruovaná tak, aby do jej spojedne casti mohlo prúdit vzduch, odporučame do spodného sokla umiestnitř odvetravacija miežku. Pod varnou doskou musi byt medzera minimálne 50 mm, zadnou stenou skrinky medzera minimálne 20 mm a pod pracovnou doskou musi byt odvetravacija medzera min. 5mm, v idealnom pripade, ak to konštrukcia skrinky umožnuje, aj viac (Obr. 8).

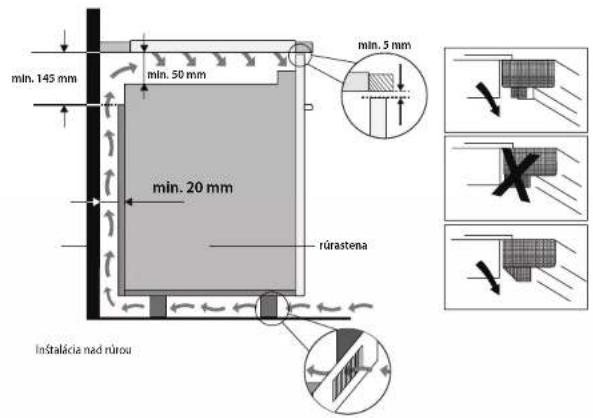

7. Ak je pod varnou doskou umiestnený spotrebič, musi byt medzi týmito spotrebičmi medzera aspoň 50 mm.

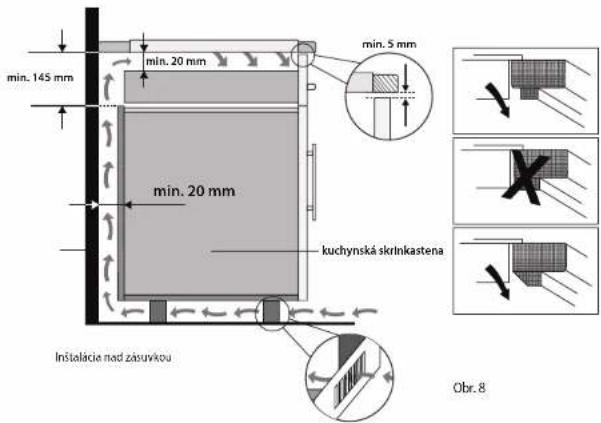

8. Ak je varná doska umiestnená nad kuchynskou zásuvkou, musí byt' medzi obsahom kuchynskej zásuvky a varnou doskou dodržaná minimálna vzdialenost 50 mm.
9. Varnů dosku nasuňte na okraj pracovnej dosky a privodný kabel prestrčte cez pracovnů dosku skrinky tak, aby po inštalácii bola pristupná jej svorkovnica.
10. Varnú dosku opatrne umiestnite do výrezu v pracovnej doske. Dbaíte, aby sa nepricvikol privodný kabel.
11. V spodnej časti sklokeramickej dosky je tesnenie proti zatekaniu kvapalin. Po umiestnení varnej dosky do výrezu v pracovnej doske by nemala byt medzera medzi hranou pracovnej dosky a varnou doskou mensia než 3 mm (Obr. 9).
12. V požadovanej polohe zaistite zospodu varnú dosku k pracovnej doske prichytkami (Obr. 10), ktoré sú súčasťou balenia.
13. Prívodný kábel pripojte do svorkovnice a potom zapnite príslušný istič.

32

IDV4360IDV4360

SK

concept

concept

SK

Obr. 100br. 9

Demontáz

Ak pristroj demontujete, treba dodržat správne poradie ukonov:

1. Vypnite istič a odpojte privodný kabel od svorkovnice.

2. Uvolnite upevňovacie príchytky.

3. Vyberte varnu dosku a opatrne vytiahnite privodny kabel.

Pripojenie do elektrickej siete

• Spotrebič môže pripojit'iba kvalifikovaný odborník!
• Ak je spotrebič pripojený priamo do elektrickej siete, musí byť istený ističom, ktorý zodpovedá prúdovému isteniu na typovom štitku spotrebiča.
• Overte, či pripojené napătie a průdové istenie zodpovedá výkonovým hodnotám na typovom štítku spotrebiča. Hlavne pri jednofázovom pripojení (230 V) by mohlo dôjst k preťaženiu inštalovaného elektrického obvodu.
• V prípade pripojenia varnej dosky do elektrickej siete jednofázovo (pozří Zapojenie svorkovnice spotrebiča) nemožno využit všetky varné zóny na maximálny výkon. Varná doska automaticky znižuje príkon jednotlivých varných zón, aby nedoslo k výkonovému pretaženiu prislušného ističa.
• Na pripojenie do elektrickej siete odporučame použit samostatne isteny elektrický obvod.
• Používajte iba rozvody elektrického napätia s ochranným vodičom PE.
• Nepouživajte rozbočovacie zásuvky, konektory ani predlžovacie kable. Mohli by spôsobit požiar z prehniatia.
• Svorkovnica prívodného kábla alebo príslušný istič spotrebiča musia byť volne prístupné aj po inštalácii.
• Elektricků bezpečnosť spotrebiča možno garantovať iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednost za skody spôsobené osobám alebo na veciach, ktoré vznikli následkom chybajúceho alebo nesprávneho ochranného spojenia.
• Privodný kabel musí byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi častami spotrebiča a nebol deformovaný a nadmerne ohybany.
• V prípade odpojenia varnej dosky od elektrickej siete dôjde k vynulovaniu všetkých nastavených parametrov a k uzamknutiu ovládania varnej dosky.

• Varná doska je už z výroby opatrená prívodným káblom. Ak by bola z dôvodu poškodenia prívodného kábla nutná jeho výmena, na Obr. 11 alebo na Obr. 12 je vyobrazené zapojenie svorkovnice.
• Privodný kábel treba nahradiť káblom rovnakého typu s prislušným prierezom vodičov.
  • Po pripojení nového privodného kábla do svorkovnice kábel zaistite proti vytrhnutiu zo svorkovnice.
• Pri inštalácii spotrebiča do výrezu v pracovnej doske a následnému pripojeniu do elektrickej siete postupujte rovnakým spôsobom, ako je opísané vyššie.

Jednofázové zapojenie svorkovnice varnej dosky 3-žilovým prívodným káblom (230 V)

Na pripojenie použite kábel, ktorý bude mať minimálny prierez vodičov 4 mm ^2 .

Obr.11

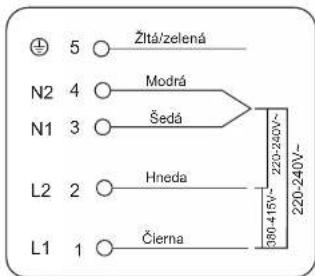

Dvojfázové zapojenie svorkovnice varnej dosky 4-žilovým privodným káblom (400 V)

Na pripojenie použite kábel, ktorý bude mať minimalny prierez vodicov 2,5 mm ^2 .

RIEŠENIE PROBLÉMOV
Popis poruchy Možná príčina Rlešenie

Pri zapnutí vamej dosky zareaguje istenie domácej elektroinštalácie	Prúdové zaťaženie je pre domácu elektroinštaláciu príliš vysoké.	Skontrolujte, či príkon všetkých zapnutých spotrebičov neprekračuje maximálne zaťaženie domácej elektroinštalácie. Overte, či pripojeně a prúdové istenie zodpovedá výkonovým hodnotám na typovom stitku spotrebiča.
Po stlačení tlačidla na zapnutie/vypnutie varnej dosky sa varná doska zapne, ale displej pri jednotlivých varných zónach nefunguje	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika ovládania	Nutná výmena elektroniky ovládania. Obrátte sa na autorizovaný servis.
	Prehriatie varnej zóny	Teplota varnej zóny je príliš vysoká. Skontrolujte, či funguje ochladzovaci ventilátor, ktorý je umiestnený v spodnej časti varnej dosky. Ak je ventilátor funkčný, obrátte sa na servis.
Po nastavení výkonového stupňa varnej zóny varná zóna nehreje	Nefunkčný ochladzovací ventilátor	Nutná výmena ochladzovacieho ventilátora. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
Varná zóna hreje, ale displej nefunguje	Nefunkčná elektronika ovládania alebo elektronika napájania	Znova stlačte tlačidlo na zapnutie a vypnutie varnej dosky a znova nastavte jednotlivé varné zóny.
Počas varenia sa varná doska vypne	Došlo k neúmyselnému stlačeniu tlačidla na zapnutie/vypnutie	Znova stlačte tlačidlo na zapnutie a vypnutie varnej dosky a znova nastavte jednotlivé varné zóny.
	Použitý riad nie je vhodný na indukčně varenie	Overte, či použitý riad je vhodný na indukčně varenie - priložením magnetu k dna riadu.
	Menší priemer dna nádoby než je varná zóna	Skontrolujte, či dno nádoby nemá menší priemer než varná zóna.
Po postavení varnej nádoby na varnú zónu displej prislušnej varnej zóny ukazuje symbol „U“ (varná zona nehreje)	Prehriatie nádoby	Nádobu nechajte vychladnuť. Potom položte nádobu na varnú zónu a pokračujte vo varení. Ak aj po ďlšom zapnuti a vypnuti varnej zóny pri varnej zóne stále svieti na displeji symbol „U“, varnú dosku úplne vypnite, 20 sekund počkajte a dosku znova zapnite.
	Nefunkčná hlavná elektronika	Nutná výmena hlavné elektroniky. Obrátte sa na autorizovaný servis.
Praskliny alebo trhliny na sklokeramickej doske	Na varnú dosku padla varná nádoba, ktorá poškodila sklokeramicků varnú dosku	Varnú dosku ihneď vypnite stlačenim tlačidla na zapnutie/vypnutie, alebo prislusnym isticom, varnú dosku odpojte od elektrickej siete. Obrátte sa na autorizovaný servis.

Prevádzkové zvuky spotrebiča
Technológia indukčného ohrevu je založená na určitých vlastnostiach kovových materiálov, keď sa ocitnů pod vplyvom vysokofrekvenčného vlnenia. Za určitých okolností sa tieto vibrácie môžu prejaviť slabými zvukmi, ktoré nesignalizujú poruchu. Sú to napr.:

Hlboké bručanie ako pri transformátore	Tento zvuk sa objavuje pri vareni na vysokom stupni vykonu. Jeho pričinou je velké množstvo energie, ktoré sa prenáša z vamej dosky na varnu nádobu. Tento zvuk zmizne alebo zoslabne, ak varnu zónu prepnete na nižší vykon.
Piskanie	Tento zvuk sa objavuje váčšinou pri prázdnej varnej nádobe. Zmizne, keď do nádoby nalejete vodu alebo do nej vložite potraviny.
Vysoké piskavé tóny	Tieto zvuky sa objavujú hlavne pri varnych nádobách, ktoré sa skladajů z viacerych vrstiev różnych materiálov, pri maximálnom vyhrevnom vykone. Tento efekt nemá vplyv na výsledok varenla. Toto piskanie zmizne alebo zoslabne, ak sa zníži výkon.
Praskanie	Tento zvuk sa objavuje pri varnych nádobách, ktoré sa skladajů z niekolkých vrstiev różnych materiálov. Zvuk vyvolávajú víbrácie na spojovacích plochách rôznych vrstiev. Tento zvuk závisí od varnej nádoby. Môže sa menít podľa množstva a druhu potravin, ktoré sa v nádoby varia.
Zvuk ventilátora	Pre správný chod elektroniky je nevyhnutné, aby fungovala pri trvale kontrolovanej teplote. Preto je varna doska vybavená ventilátorom, ktorý sa podľa nameranej teploty môže nastaviť na rôzne stupne vykonu. Ventilátor môže byť v činností aj po vypnutí varnej dosky, ak je nameraná teplota stále prilí vysoká.

HLÁSENIA PORÚCH

Kód Popis poruchy Možná príčina

E7 Nesprávne menovité napätie	Skontrolujte, či sietové napätie zodpovedá výkonovým hodnotám na typovom štitku.
E8 Nesprávne menovité napätie
E3 Príliš vysoká teplota snimača teploty varnej dosky	Skontrolujte typ použitej varnej nádoby. Počkajte, až teplota varnej zóny klesne. Stlačte tlačidlo ON/OFF na reštartovanie varnej dosky.Počkajte, kým teplota varnej zóny neklesne. Stlačte tlačidlo .
E6 Teplota varnej zóny je príliš vysoká	ON/OFF, aby ste varnú dosku znovu spustili. Skontrolujte, či ventilátor funguje. Ak ventilátor nefunguje, kontaktujte servis.*
E1/E2 Porucha snimača teploty varnej dosky	Nutná výmena snimača teploty.Obrářte sa na autorizovaný servis.
E4/E5 Porucha snimača teploty varnej dosky	Nutná výmena snimača teploty.Obrářte sa na autorizovaný servis.
Eb Porucha snimača teploty varnej dosky	Nutná výmena snimača teploty.Obrářte sa na autorizovaný servis.
U1 Zlyhanie komunikácie na displeji. Kontaktujte servis.

SK

concept

concept

PL

Produktové informácie podla smernice EU 66/2014 pre domáci trh v rámci EU

Označenie modelu IDV4360
Typ varnej dosky		Vstavaná varná doska
Počet varných zón 4
Technológia ohrevu Indukcia
Priemer kruhových varných zón (∅)	Čavá predná 16 cm
	Čavá zadná 21,5 cm
	Pravá predná 18 cm
	Pravá zadná 18 cm
Spotreba energie varných zón (EC electric cooking)	Čavá predná 196,3 Wh/kg
	Čavá zadná 182 Wh/kg
	Pravá predná 186,3 Wh/kg
	Pravá zadná 187,6 Wh/kg
Spotreba energie varnej dosky (EC electric hob)		188,1 Wh/kg

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých spotrebičov.
• Škatulu od pristroja môžete dať do zberu triedeného odpadu.
• Plastové vrecúška z polyetylénu (PE) odovzdajte do zberu na recykláciu.

Recyklácia prístroja na konci jeho životnosti:

Tento spotbreič je označený podľa európskjej smernice 2012/19/EU o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na vyrošku alebo jeho obale udáva, že tento vyrobok nepatri do domáceho odpadu Treba ho odovzdat na zberne miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto vyrobku zabráníte negativnym dôsledkom na životné prostredie a lúdské zdravie. Likvidácia musi byť vykonaná v súlade s predpísmí na likvidáciu odpadu. Podrobnějsie informácie o recyklácií tohto vyrobku zistite na príslušnom miestnom úrade, u služby na likvidáciu domoveho odpadu alebo v obchode, kde ste vyrobok kúplí.

Podziękowanie

SK Zoznam servisných stredisiek

Názov Ulica PSC Mesto Telefón E-mail

CONCEPT Hurbanova 911 01 Trenčín [phone] [e-mail] Slovensko s.r.o. 1563/23

Polska
