IDV4360 - Kuchenka Concept - Bezpłatna instrukcja obsługi

Typ produktu	Wolnostojąca kuchenka elektryczna
Marka	Concept
Model	IDV4360
Wysokość	85 cm (około)
Szerokość	60 cm (standardowa)
Głębokość	60 cm (standardowa)
Waga	Ok. 50 kg
Zasilanie	220-240 V ~ 50/60 Hz
Całkowita moc	Ok. 10 kW
Rodzaj płyty grzejnej	Cztery elektryczne pola grzejne
Rodzaj piekarnika	Elektryczny piekarnik konwencjonalny
Pojemność piekarnika	Ok. 70 litrów
Zakres temperatur	50-250 °C (piekarnik)
Funkcje	Grzałka górna, grzałka dolna, górna z grillem, pieczenie konwencjonalne
Czyszczenie	Czyszczenie ręczne łagodnym detergentem; unikać środków ściernych
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem, blokada dziecięca (jeśli dotyczy), chłodny uchwyt drzwi
Instalacja	Wymaga dedykowanego obwodu; musi być zainstalowana przez wykwalifikowaną osobę
Części zamienne	Dostępne w autoryzowanych centrach serwisowych; elementy płyty grzejnej, termostat piekarnika itp.
Wskaźnik naprawialności (Francja)	8.0 / 10 (typowe dla tej kategorii)
Klasa energetyczna (piekarnik)	A (szacowana)

Często zadawane pytania - IDV4360 Concept

Jak zainstalować kuchenkę IDV4360?

Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka. Upewnij się, że jest dedykowany obwód zasilania o odpowiedniej mocy. Postępuj zgodnie ze schematem instalacji w instrukcji. Kuchenka powinna stać na równej podłodze z odpowiednią wentylacją.

Jak czyścić płytę grzejną i piekarnik?

W przypadku płyty: odczekaj, aż ostygnie, a następnie przetrzyj wilgotną szmatką i łagodnym detergentem. W przypadku piekarnika: użyj nieściernego środka czyszczącego i unikaj agresywnych chemikaliów. Samoczyszczenie nie jest dostępne; wymagane jest czyszczenie ręczne.

Co zrobić, jeśli piekarnik nie nagrzewa się?

Najpierw sprawdź zasilanie i upewnij się, że kuchenka jest podłączona. Sprawdź, czy timer (jeśli jest) jest ustawiony prawidłowo. Jeśli problem nie ustępuje, element grzejny lub termostat mogą być uszkodzone; skontaktuj się z serwisem.

Jak korzystać z funkcji grilla?

Przełącz selektor funkcji piekarnika na pozycję grilla. Ustaw temperaturę na maksimum (zwykle 250°C). Umieść jedzenie na górnym ruszcie. Uważnie obserwuj, aby uniknąć przypalenia.

Czy drzwi piekarnika można zdjąć do czyszczenia?

Tak, drzwi piekarnika można zdjąć w celu łatwiejszego czyszczenia. Zapoznaj się z instrukcją, aby uzyskać szczegółowe instrukcje. Zazwyczaj otwórz drzwi w pełni, zwolnij zatrzaski blokujące i podnieś je.

Jakiego rodzaju naczyń można używać na płycie grzejnej?

Używaj naczyń z płaskim dnem, które pasują do rozmiaru pola grzejnego. Unikaj zbyt dużych garnków, które zachodzą na płytę. Aby uzyskać najlepsze rezultaty, używaj garnków z grubym dnem.

Dlaczego kuchenka nie włącza się?

Sprawdź przewód zasilający i wyłącznik obwodu. Upewnij się, że główny włącznik jest włączony. Jeśli nadal nie działa, może być przepalony bezpiecznik wewnętrzny; skontaktuj się z technikiem.

Jak wymienić żarówkę w piekarniku?

Odłącz urządzenie od zasilania. Zdejmij szklaną osłonę, obracając ją w lewo. Wymień na żarówkę odporną na 300°C (tego samego typu). Ostrożnie zamontuj ponownie.

Czy kuchenka może być używana z timerem?

Tak, piekarnik jest wyposażony w mechaniczny timer, który umożliwia ustawienie czasu gotowania i automatyczne wyłączenie. Zobacz instrukcję, aby uzyskać informacje o ustawieniach.

Jaki jest okres gwarancji na Concept IDV4360?

Zazwyczaj Concept oferuje 2-letnią gwarancję na wady produkcyjne. Sprawdź dowód zakupu, aby uzyskać szczegóły. Możliwa jest przedłużona gwarancja.

INSTRUKCJA OBSŁUGI IDV4360 Concept

Płyta indukcyjna do zabudowy

Dziękujemy za zakup produktu marki Concept i życzymy Państwu zadowolenia z naszego produktu przez cały czas jego użytkowania. Przed pierwszym uzyciem prosimy o uważne przeczytanie całej instrukcji obsługi oraz następne zachowanie jej. Prosimy zadbać o to, aby również inne osoby, które będą obchodziły się z produktem, zapoznały się z niniejszą instrukcją.

SPIS TREŚCI

Podziękowanie

Parametry techniczne

Ważne przestrogi

Opls produktu

Opis panelu sterowania

Gotowanie na indukcji

Pożyteczne wskazówki dotyczące gotowania

Rady i wskazówki dotyczące oszczędności energii

Instrukcja obsługi

Zaawansowane funkcje urządzenia

Czyszczenie i konserwacja

Instalacja urządzenia

Rozwiązywanie problemów

Komunikaty o błędzie

Ochrona środowiska

PARAMETRY TECHNICZNE
Napięcie 220–240 V ~ 50/60 Hz
Maks. pobór mocy 7 400 W
Średnica i pobór mocy przez przednie lewe pole grzejne ø 160 mm, 1400/1500 W
Średnica i pobór mocy przez tylne lewe pole grzejne ø 210 mm, 2400/2600 W
Średnica i pobór mocy przez tylne prawe pole grzejne	ø 180 mm, 1800/2000 W
Średnica i pobór mocy przez przednie prawe pole grzejne	ø 180 mm, 1800/2000 W
Wymiary zewnętrzne (szer. x gl. x wys.)	590 x 520 x 62 mm
Wymiary montażowe (szer. x gl. x wys.)	560 x 490 x 56 mm

Producent zastrzega sobie prawo do ewentualnych zmian technicznych, błędów typograficznych oraz odmienności obrazów bez uprzedniego powiadomienia.

38

IDV4360

IDV4360

39

PL

concept

concept

PL

WAŻNE PRZESTROGI

Po dostarczeniu płyty indukcyjnej

• Natychmiast po dostarczeniu prosimy o sprawdzenie, czy opakowanie i urządzenie nie zostały uszkodzone w czasie transportu.
• UWĄGA! Niektóre rogí i krawędzie urządzenia, które po instalacji zostaną ukryte, mogą być ostre! Należy zachować ostrożność, aby uniknąć obrażeń!
• Nie wolno uruchamiać urządzenia, jeżeli jest ono uszkodzone. Należy jak najszybciej skontaktować się z dostawcą.
• Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.
• Materiały opakowaniowe należy przechowywać poza zasięgiem dzieci lub zutylizować.
• Urządzenie to musi być zainstalowane zgodnie z obowiązującymi przepisami, może być używane tylko w dobrze wentylowanym pomieszczeniu. Przed instalacją i użyciem urządzenia należy zapoznać się z instrukcją obsługi.

Podczas instalacji

• Urządzenie jest przeznaczone do zabudowy w wycięciu w blacie mebla kuchennego.
• Uszczelka zamontowana na brzegach płyty grzejnej zapobiega przenikaniu płynów pod płytę grzejną.
• Nie wolno korzystać z urządzenia w sposób inny niż opisany w niniejszej instrukcji.
• Podczas instalacji urządzenie musi być odłączone od sieci elektrycznej.
• Należy upewnić się, że parametry podłączanego napięcia i zabezpieczenia nadmiarowo-prądowego zgadzają się z wartościami podanymi na tabliczce znamionowej urządzenia. Należy używać dopływu napięcia elektrycznego tylko z uziemieniem.

• Urządzenie jest przeznaczone do użytku domowego oraz w miejscach takich jak:

• Aneksy kuchenne w sklepach, biurach i innych miejscach pracy.

• Jako urządzenia używane w rolnictwie.
• Jako urządzenia używane przez gości w hotelach, motelach i innych miejscach.

• Jako urządzenia używane w przedsiębiorstwach świadczących nocleg ze śniadaniem.

• Przewody zasilające innych urządzeń elektrycznych nie mogą dotykać gorących pół grzejnych. Może to prowadzić do uszkodzenia izolacji kabli, jak też samej płyty grzejnej.

• Nie wolno dotykać gorących pól grzejnych. Ryzyko oparzeń!
• Wskaźnik ciepła resztkowego „H” informuje, czy pola grzejne są nadal gorące. Nie wolno dopuszczać dzieci do urządzenia. Istnieje ryzyko oparzeń!
• Nie wolno dotykać gorących powierzchni podczas używania, jak również wkrótce po użyciu urządzenia.
• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękoma.
• Nie wolno używać urządzenia, które weszło w kontakt z woda.
• Jeżeli pod urządzeniem znajduje się szuflada, nie wolno w niej przechowywać żadnych folii aluminiowych czy też przedmiotów łatwopalnych lub wybuchowych (np. środków w sprayu). Istnieje ryzyko pożaru lub wybuchu!
• Nie wolno dopuszczać dzieci ani osób ubezwłasnowolnionych do obsługi urządzenia. Urządzenie należy używać poza ich zasięgiem.
• Dzieciom nie wolno bawić się z urządzeniem.
• Używając urządzenia w pobliżu dzieci, należy zachować szczególnie ostrożność.
• Nie wolno używać urządzenia jako zabawki.
• Urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonej sprawności ruchowej, zmysłowej lub umysłowej, lub bez odpowiedniego doświadczenia i wiedzy, jeżeli są one nadzorowane lub zapoznały się z instrukcją bezpiecznej obsługi urządzenia i rozumieją zagrożenia.
• W przypadku usterki należy wyłączyć urządzenie oraz odpowiedni wyłącznik instalacyjny.
• Nie wolno zanurzać przewodu zasilającego w wodzie lub innej cieczy.
• Należy regularnie sprawdzać urządzenie oraz przewód zasilający pod kątem uszkodzeń.
• Nię wolno włączać uszkodzonego urządzenia.
• Jeżeli urządzenie nie jest używane, należy zadbać o to, aby wszystkie jego elementy sterujące były wyłączone.
• Nie wolno używać naczyń do gotowania z wygiętym dnem, czy też o mniejszej średnicy dna od zalecanej. Prowadziłoby to do obniżenia sprawności gotowania.
• Jeżeli pomiędzy dnem naczynia i polem grzejnym znajduje się woda, może to prowadzić do powstania pary, a naczynie mogłoby podskoczyć w wyniku działania ciśnienia pary. UWAGA! Istnieje ryzyko obrażeń!

PL

concept

concept

PL

- Należy zadbać o to, aby pola grzejne i dna naczyń były suche.

- Nie wolno używać naczyń z ubytkami emalii. W miejscu uszkodzenia emalii powstaje wysoka temperatura, która ogrzewa punktowo płytę grzejną. Grozi to uszkodzeniem płyty grzejnej!

- Nie wolno ustawiać naczyń do gotowania na panelu sterowania czy też na brzegu urządzenia. Mogłoby to spowodować jego uszkodzenie.

- Na urządzeniu nigdy nie wolno używać naczyń do gotowania z tworzyw sztucznych czy też z folii aluminiowej.

- Nie wolno klaść na urządzeniu przedmiotów palnych. Istnieje ryzyko pożaru!

- Nie wolno kłaść na urządzeniu jakichkolwiek przedmiotów z metalu. W przypadku niezamierzonego włączenia urządzenia, takie przedmioty mogłyby ogrzać się bardzo szybko, powodując oparzenia!

- Nie wolno używać urządzenia jako blatu roboczego czy też jako powierzchni do odkładania przedmiotów!

- Należy utrzymywać urządzenie w czystości. Resztki jedzenia mogłyby zapalić się na włączonym urządzeniu i spowodować pożar!

- W trakcie gotowania mogą takie dania jak zupy, sosy lub napoje bardzo szybko ogrzać się i wyciec. Z tego względu zalecamy gotowanie takich dań ostrożnie, wybranie właściwych dla nich ustawień oraz mieszanie przez cały czas ich gotowania.

- Podczas frytowania lub smażenia dań należy ich cały czas pilnować. W przypadku przegrzania oleju istnieje ryzyko pożaru!

- Tłuszczy i olejów nigdy nie wolno ogrzewać bez nadzoru. Przegrzany olej lub tłuszcz może się bardzo szybko zapalić. Istnieje ryzyko pożaru!

- W przypadku zapalenia się oleju nigdy nie wolno gasić go wodą. Naczynie należy natychmiast przykryć pokrywką lub talerzem. Urządzenie należy wyłączyć, a odczekać na ostygnięcie naczynia na nim.

- Nie wolno używać akcesoriów innych niż zalecanych przez producenta.

- Nie wolno używać akcesoriów o uszkodzonym wykończeniu powierzchni, zużytych lub z innymi wadami.

- Do czyszczenia nie wolno używać środków czyszczących wywołujących korozję. Regularna konserwacja i czyszczenie przedłużają żywotność urządzenia.

- Czyszczenie i konserwację wykonywaną przez użytkownika nie mogą wykonywać dzieci, chyba że są one starsze niż 8 lat i pod nadzorem.

UWAGA!

• Urządzenie spełnia wymagania dyrektywy dotyczącej bezpieczeństwa i kompatybilności elektromagnetycznej, mimo to w zasięgu urządzenia nie powinny znajdować się osoby z rozrusznikiem serca. Nieprawidłowe działanie mogłoby wystąpić także u innych urządzeń, takich jak np. aparaty słuchowe.
• Do włączonego urządzenia nie wolno zbliżać przedmiotów wrażliwych na działanie pola magnetycznego (kart płatniczych, pamięć flash USB, dysków twardych itp.).
• Urządzeniem można sterować za pomocą zewnętrznego timera lub oddzielnego systemu zdalnego sterowania.

Ewentualne usterki

• Napraw urządzenia i ingerencji w niego może dokonywać tylko specjalista posiadający odpowiednie kwalifikacje.
• Podczas napraw i ingerencji urządzenie musi być odłączone od sieci elektrycznej. Należy wyłączyć odpowiedni wyłącznik instalacyjny.
• Jeżeli przewód zasilający zostanie uszkodzony, należy skontaktować się z autoryzowanym serwisem.

Nieprzestrzeganie wskazówek producenta może prowadzić do nieobjęcia gwarancją ewentualnej naprawy.

42

IDV4360IDV4360

PL

concept

concept

PL

OPIS PRODUKTU

1 Lewe przednie pole grzejne
2 Lewe tylne pole grzejne
3 Prawe tylne pole orzejne
4 Prawe przednie pole grzejne
5 Płyta szklana
6 Panel sterowania

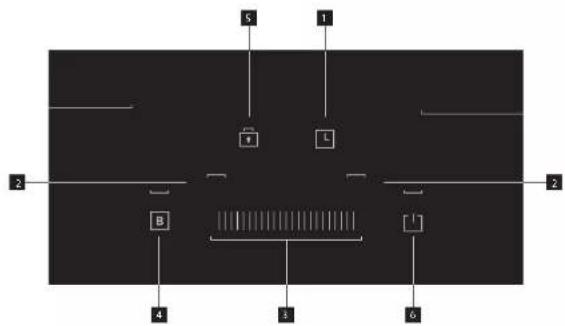

1 Przycisk ustawiania regulatora czasowego
2 Przycisk wyboru strefy gotowania
3 Przyciski ustawiania stopnia mocy pola grzejnego (slider)
4 Przycisk funkcji POWERBOOST
5 Przycisk aktywacji/dezaktywacji blokady dostępu dzieci
6 Przycisk włączenia/wyłączenia

44

GOTOWANIE NA INDUKCJI

Co oznacza gotowanie na indukcji?

Gotowanie na indukcji opiera się na zupełnie innej zasadzie niż zwykle sposoby ogrzewania. Ciepło jest wytwarzane przez indukcję bezpośrednio w naczyniu, przy czym pole grzejne pozostaje zimne. W porównaniu do innych metod ogrzewania, ten sposób ma szereg zalet:

1. Oszczędność czasu podczas gotowania i pieczenia
   Ogrzewa się nie płyta szklano-ceramiczna, ale bezpośrednio naczynie. Brak jest dużych strat cieplnych, wobec czego sprawność jest wyższa niż w innych metodach ogrzewania.
2. Oszczędność energii
   Udowodniono, że w przypadku gotowania na indukcji zużywa się mniej energii elektrycznej niż w innych metodach gotowania.
3. Kontrolowany dopływ ciepła i większe bezpieczeństwo

Płyta grzejna przekazuje ciepło albo przerywa jego dopływ bezpośrednio po ustawieniu mocy. Gdy tylko dejnejmieny naczynie z płyty grzejnej, ogrzewanie zostaje wstrzymane, bez konieczności uprzednięw wyłąc zoninga pola grzejnego. Po skończeniu gotowania, na płycie szklano-ceramicznej pozostaje tylko ciepło resztkowe pochodzące od naczynia. Mimo to nie zalecamy pozostawianie na płycie jakichkolwiek przedmiotów bez nadzoru.

Uwaga:

Aby zapobiec niezamierzonemu ogrzewaniu, np. po położeniu metalowych narzędzi na płycie grzejnej, system uaktywnia się dopiero od określonej wielkości dna naczynia.

POŻYTECZNE WSKAZÓWKI DOTYCZĄCE GOTOWANIA

Ustawienia stopni mocy opisanych poniżej są tylko przykładowe. Dokładne ustawienie stopni mocy do gotowania jest uzależnione od kilku czynników, poczynając od użytego naczynia oraz ilości przygotowywanych potraw. Warto wypróbować płytę indukcyjną, aby stopniowo wykryć, które ustawienia stopni mocy najbardziej nam odpowiadają.

Przykładowe ustawienia stopni mocy:

a) Stopień 1–2 jest przeznaczony do:

• Utrzymywania płynów w stanie umiarkowanego wrzenia.
- Wolnego ogrzewania bez ryzyka przypadenia,
- Rozpuszczania masła, czekolady itd.,
- Rozmrażania,
• Gotowania małej ilości płynu.

b) Stopień 3–4 jest przeznaczony do:

• Intensywnego gotowania.
  • Utrzymywania wrzenia większej ilości płynu,
  • Duszenia potraw.

c) Stopień 5–6 jest przeznaczony do:

• Nalesników.

d) Stopień 7–8 jest przeznaczony do:

• Gotowania makaronu.

e) Stopień 9 jest przeznaczony do:

• Przygotowywania potraw wymagających szybkiego podgrzania i wysokiej temperatury (np. befsztyki, kotlety, smażone ziemniaki itp.),
  • Doprowadzania wody lub zupy do wrzenia,
• Rozgrzewania potraw przed przełączeniem na niższy stopień.

IDV4360IDV4360

PL

concept

concept

PL

Gotowanie metodą Indukcji odbywa się przy wykorzystaniu magnetycznych właściwości materiału do generowania ciepła. Z tego powodu materiał naczyń musi zawierać żelazo. Na dnie garnków lub patelni należy odszukać symbol indukcji (Rys. 1), ewentualnie sprawdzić, przykładając magnes, czy naczynie jest magnetyczne (Rys. 2).

Rys. 1 Rys. 2

Jeśli nie mamy możliwości sprawdzenia dna garnków i patelni magnesem:

1. Do naczynia, które chcemy sprawdzić, wlewamy trochę wody.
2. W przypadku, gdy na panelu sterowania przy odpowiednim polu grzejnym nie miga symbol „U”, a woda w naczyniu jest ogrzewana, naczynie nadaje się do gotowania na indukcji.

Do gotowania na indukcji nie nadają się naczynia wykonane z wymienionych niżej materiałów:

• czysta stal nierdzewna,
• aluminium lub miedź,
• bez podłoża magnetycznego,
• szkło, drewno, kamionka.
  • porcelana, ceramika itd.

- Nie wolno używać naczyń z wygiętym dnem (Rys. 3), powoduje to zmniejszenie sprawności i wydłużenie czasu gotowania.

- Na każdym polu grzejnym należy używać naczyń właściwej wielkości. Średnica dna garnka lub patelni winna odpowiadać wielkości pola grzejnego (Rys. 4).

Rys. 4

• Do małej ilości potrawy użyjemy małego garnka. Duży i tylko częściowo napełniony garnek wymaga dużo energii.
• Garnki i patelnie zawsze przykrywamy odpowiednią pokrywka. Gotując bez pokrywki, zużywamy dużo więcej energii.
• Gołujemy potrawy przy malej ilości wody lub thuszczu. Dzięki temu oszczędzamy energię. Podczas gotowania warzyw zostają zachowane witaminy i składniki mineralne.

- Na początku gotowania ustawiamy najwyższy stopień mocy pola grzejnego, a po nagrzaniu moc pola grzejnego zmniejszamy.

Przykłady możliwych uszkodzeń

- Szorstkie dna garnków i patelni mogą porysować płytę grzejną. Dlatego należy sprawdzić dna naczyń. Garnków lub patelni z szorstkim dnem nie przesuwamy na płycie grzejnej, ale podnosimy i następnie umieszczamy w nowym miejscu (Rys. 5). W ten sposób unikamy porysowania płyty grzejnej.

Rys. 5

• Sól, cukier i złamka piasku (np. po czyszczeniu warzyw) mogą porysować płytę grzejną. Nie wolno używać płyty grzejnej jako blatu roboczego lub powierzchni do odkładania przedmiotów
• Cukier i potrawy o wysokiej zawartości cukru w kontakcie z płytą grzejną powodują jej uszkodzenie. Wykipiałe potrawy tego rodzaju natychmiast usuwamy skrobakiem do szyb.

UWAGA! Skrobak do szyb jest ostry i może spowodować poranienia!
- Następne uszkodzenia nie wpływają na działanie ani moc płyty grzejnej.

Plamy

Przypieczone resztki cukru lub potraw o wysokiej zawartości cukru.

Zabarwienie

Zabarwienia w kolorze połysku metalowego powstające po użyciu nieodpowiednich środków czyszczących, albo w wyniku ścierania dna naczyń.

Rysy

Rysy spowodowane przez ziarenka soli, cukru lub piasku, ewentualnie przez szorstkie dna naczyń.

Uszkodzenie wzoru

Uszkodzenie powstające w następstwie użycia nieodpowiednich środków czyszczących.

- Poniższe uszkodzenia powstały w wyniku nieodpowiedniej konserwacji płyty grzejnej, a więc nie są objęte gwarancją. Nie chodzi o problemy techniczne urządzenia.

46

IDV4360IDV4360

PL

concept

concept

PL

INSTRUKCJA OBSŁUGI

• Na płycie grzejnej są oznaczone miejsca – elektryczne pola grzejne, które są przeznaczone tylko do gotowania. Średnice pół grzejnych wywodzą się z najczęściej występujących wymiarów naczyń.
• Ogrzewana jest tylko powierzchnia wewnątrz oznaczonej średnicy pół grzejnych, Inne części powierzchni płyty pozostają względnie chłodne i można je wykorzystać do odstawiania naczyń.
• Przegrzaniu pola grzejnego pod płytą szklano-ceramiczną zapoblega czujnik temperatury.
• Palący się symbol „H”, który może pojawić się w pozycji wskaźnika ustawionej mocy pola grzejnego, sygnalizuje podwyższoną temperaturą pola grzejnego po wyłączeniu (ciepło resztkowe). Symbol zgaśnie, gdy tylko nastąpi schłodzenie pola grzejnego i już nie ma ryzyka oparzenia.
• Wartości mocy poboru pół grzejnych można ustawiać w zakresie 9 stopni, które są włączane odpowiednimi przyciskami dotykwymi na panelu sterowania. Po każdym naciśnięciu przycisku zabrzmi piknięcie. Reakcja na naciśnięcie przycisku wynosi 1 sekundę. Przez ten czas należy trzymać palec na odpowiednim przycisku.

Uwaga:

• Sterowanie dotykowe uaktywnia się po przyłożeniu palca do odpowiedniego przycisku na płycie szklano-ceramicznej.
• Do obsługi przycisków dotykowych należy użyć całej opuszki palca, a nie tylko jego koniuszka (Rys. 6).
• Panel sterowania należy utrzymywać w czystości i suchy. Nawet niewielka ilość wody na panelu sterowania może spowodować trudności w obsłudze przycisków. Nie wolno klaść żadnych przedmiotów na panelu sterowania pola grzejnego.
• Sterowanie dotykowe nie reaguje na ciemne, matowe kolory (do obsługi przycisków nie należy używać czarnych rękawic).
• Należy dopilnować, aby nie doszło do niechcianego włączenia urządzenia. Istnieje ryzyko oparzeń!

Przed pierwszym użyciem

Przed rozpoczęciem używania nowego urządzenia należy go, ze względów higienicznych, przetrzeć wilgotną szmatką.

Włączenie płyty grzejnej

Naciśnij i przytrzymaj przycisk włączania/wyłączania (6), aby włączyć płytę grzejną.

Włączenie pola grzejnego

1. Poprzez wciśnięcie symbolu pola grzewczego (2) zostanie ono zaktywizowane. Na wyświetlaczu pół grzewczych zacznie migać „-” przy wybranym polu grzewczym.
2. Wymagany stopień mocy grzewczej nastawia się poprzez wciśnięcie lub przeciągnięcie palcem po sliderze (3) na wartość od 1 do 9. Lewa krawędź tego symbolu oznacza, że pole grzejne jest wyłączone (0), prawa krawędź tego symbolu oznacza maksymalną moc (9).

Uwaqa:

• Potrzebny stopień mocy pola grzejnego można zmieniać w dowolnej chwili w trakcie gotowania.
• Jeżeli w ciągu 1 minuty od włączenia płyty indukcyjnej nie ustawimy żadnego potrzebnego stopnia mocy, wtedy płyta indukcyjna automatycznie wyłączy się.
• W przypadku, gdy na wyświetlaczu panelu sterowania (6) pali się symbol „U”, oznacza to, że średnica dna naczynia jest zbyt mała, albo użyte przez nas naczynie nie nadaje się do gotowania na indukcji. Należy zobaczyć dno naczynia, aby sprawdzić, czy naczynie nadaje się do gotowania na indukcji.
• Do gotowania użyjemy mniejszego pola grzejnego, albo naczynia o większej średnicy dna, ew. użyjemy naczynia nadającego się do gotowania na indukcji.

Wyłączenie pola grzejnego

1. Poprzez wciśnięcie symbolu pola grzewczego (2) zostaje ono zaktywizowane (miga cyfra wybranego pola).
2. Nastawić wymagany stopień mocy grzewczej 0 poprzez wciśnięcie lub przeciągnięcie palcem po sliderze (3) do lewego skraju.

48

Rys. 6

Uwaga:

• Po wyłączeniu pola grzejnego na wyświetlaczu może pojawić się symbol „H” ostrzegający przed jeszcze gorącym użytym polem grzejnym, które może spowodować oparzenia.
• Symbol „H” znika, gdy tylko powierzchnia użytego pola grzejnego schłodzi się do bezpiecznej temperatury (nie jest gorąca w dotyku).
• W przypadku, gdy na wyświetlaczu pali się symbol „H”, można wykorzystać ciepło resztkowe np. do podgrzania innego naczynia do gotowania.

Wyłączenie płyty grzejnej

• Naciśnięcie przycisku do włączenia/wyłączenia (6) spowoduje wyłączenie płyty indukcyjnej. Wszystkie ustawienia zostana wyzerowane.
• Po wyłączeniu płyty indukcyjnej na wyświetlaczu może pojawić się symbol „H“, ostrzegający przed jeszcze gorącymi niektórychi polami grzejnymi, które mogą spowodować oparzenia! Nie wolno dotykać tych pół grzejnych!

Uwaga:

• W przypadku, gdy wszystkie pola grzejne są wyłączone, a w ciągu 1 minuty nie nastąpi żaden dotyk na panelu sterowania, wtedy płyta indukcyjna automatycznie wyłącza się.
• Automatyczne wyłączenie (ograniczenie czasu gotowania) poszczególnych pół grzejnych jest ustawione ze względów bezpieczeństwa na: 8 godzin (przy ustawionym stopniu mocy 1-3), 4 godziny (przy ustawionym stopniu mocy 4-6) lub 2 godziny (przy ustawionym stopniu mocy 7-9).
• Automatyczne wyłączenie płyty indukcyjnej nastąpi także w przypadku, gdy jakiekolwiek pole grzejne nawet po 2 minutach nie wykryje żadnego naczynia do gotowania.

ZAAWANSOWANE FUNKCJE URZADZENIA

Funkcja POWERBOOST

1. Naciśnij i przytrzymaj przycisk włączania/wyłączania (6), aby włączyć płytę grzejna.
2. Poprzez wciśnięcie symbolu pola grzewczego (2) zostaje ono zaktywizowane.
3. Naciśnięcie przycisku (4) spowoduje uaktywnienie funkcji do zwiększenia mocy (POWERBOOST), a na wyświetlaczu panelu sterowania będzie widniał symbol „P.” sygnalizujący, że wybrane pole grzejne jest aktywowane przy maksymalnej mocy.
4. Aby wyłączyć funkcję POWERBOOST, należy nacisnąć przycisk (4). Pole grzejne przejdzie do takiego stopnia mocy, jaki ustawiono przy nim przed uaktywnieniem funkcji POWERBOOST.
5. Naciśnij symbol Powerbooster (4) lub naciśnij / przeciągnij palcem po suwaku (3), aby wyłączyć funkcję Powerbooster. Litera „b” znika z wyświetlacza. Funkcja Powerbooster jest zatem nieaktywna.
6. Jeśli funkcja Powerboost jest aktywna na wszystkich polach grzejnych, płyta wybierze tylko dwa z nich i dostosuje moc do 7 na wszystkich pozostałych.

Uwaga:

• Z funkcji POWERBOOST można korzystać przy dowolnym polu grzejnym.
• Jeśli w ciągu 5 minut od uaktywnienia funkcji POWERBOOST nie nastąpi żadna zmiana mocy wybranego pola grzejnego, to pole grzejne przejdzie do takiego stopnia mocy, jaki ustawiono przy nim przed uaktywnieniem funkcji POWERBOOST.
• W przypadku, gdy przed uaktywnieniem funkcji POWERBOOST wartość stopnia mocy przy wybranym polu grzejnym ustawiono na „0“, to po 5 minutach braku czynności nastąpi przełączenie mocy pola grzejnego na „9”.

Funkcja Blokady dostępu dzieci

Funkcja zapobiega przypadkowemu włączeniu pół grzejnych.

1. Aby zablokować panel sterowania, należy nacisnąć przycisk do aktywacji/dezaktywacji blokady dostępu dzieci (5) i przytrzymać go, dopóki nie zabrzmi sygnał akustyczny.
2. Na wyświetlaczu pojawi się symbol „Lo” (Lock = zablokowane) oznaczający zablokowanie panelu sterowania. Panel sterowania jest zablokowany za wyjątkiem przycisku do włączenia/wyłączenia (6), który jest dezaktywowany.
3. Aby odblokować panel sterowania, należy nacisnąć przycisk do aktywacji/dezaktywacji blokady dostępu dzieci (S) i przytrzymać go, dopóki nie zabrzmi sygnał akustyczny.
4. Symbol „Lo” znika z wyświetlacza, a panel sterowania jest znowu gotowy do pracy.

IDV4360IDV4360

PL

concept

concept

PL

Uwaga:

• Jezelf w czasie aktywnej funkcji blokady dostępu dzieci nastąpi wyłączenie płyty indukcyjnej, wtedy zablokowanie panelu sterowania jest aktywne także po wyłączeniu płyty indukcyjnej. W takim przypadku po wyłączeniu płyty indukcyjnej blokada dostępu dzieci jest aktywowana, a na wyświetlaczu pojawia się symbol „Lo” (Lock = zablokowane).
• Aby odblokować panel sterowania, należy nacisnąć przycisk do aktywacji/dezaktywacji blokady dostępu dzieci (5) i przytrzymać go, dopóki nie zabrzmi sygnał akustyczny. Symbol „Lo” znika z wyświetlacza, a panel sterowania jest znowu gotowy do pracy.

Ustawienie czasu gotowania (funkcja minutnika)

Funkcję można ustawić tylko w sytuacji, gdy nie wybrano pola grzejnego do gotowania.

1. W czasie gotowania naciskamy przycisk do ustawienia regulatora czasowego (1). Na wyświetlaczu nad przyciskami pojawi się wartość „10”, która zaczyna migać.
2. Naciśnij lub przesuń palec po suwaku (3), aby stopniowo ustawić czas na 1-95. Po pierwszym naciśnięciu symbolu ustawienia timera ustaw poszczególne minuty, a po drugim naciśnięciu ustaw dziesiątki minut.
3. Po ustawieniu czas zaczyna być natychmiast odliczany.
4. Po upływie ustawionego czasu gotowania, na wyświetlaczu nad przyciskami do ustawienia regulatora czasowego (2) pojawi się x--", a przez 30 sekund będzie rozbrzmiewał sygnał akustyczny.

Funkcja opóźnionego wyłączenia jednego pola grzejnego

Funkcji opóźnionego wyłączenia można użyć do wszystkich pół grzejnych płyty indukcyjnej. Przy każdym polu grzejnym można ustawić inny czas opóźnionego wyłączenia.

1. Wybierz pole grzejne, dla którego chcesz użyć funkcji. Następnie natychmiast naciśnij przycisk timera (1). Ustaw czas, patrz Funkcja minutnika.
2. Po upływie ustawionego czasu opóźnionego wyłączenia, na wyświetlaczu nad przyciskami do ustawienia regulatora czasowego (2) będzie yrswietlał się symbol „-”, a odpowiednie pole grzejne, dla którego ustawiono czas opóźnionego wyłączenia, automatycznie wyłączy się.

Uwaga:

- W przypadku, gdy ustawiono opóźnione wyłączenie tylko dla jednego pola grzejnego, po upływie ustawionego czasu opóźnionego wyłączenia wylączy się tylko to pole grzejne, dla którego opóźnione wyłączenie ustawiono. Inne pola grzejne pozostaną włączone, o ile nie ustawiono dla nich opóźnionego wyłączenia.

- Maksymalny czas opóźnionego wyłączenia, jaki można ustawić, wynosi 99 minut.

CZYSZCZENIE I KONSERWACJA

Szyba płyty indukcyjnej poza polami grzejnymi nie ogrzewa się, wobec czego w tych miejscach nie powinny się przypalać żadne resztki potraw. Oznacza to, że nie trzeba czekać na całkowite schłodzenie się płyty grzejnej, aby ją wyczyścić.

Do czyszczenia płyty grzejnej nie wolno w żadnym wypadku używać urządzeń wysokociśnieniowych lub parowych, może to spowodować uszkodzenia!

• Płyte grzejna należy pielegnować wyłącznie środkiem przeznaczonym do powierzchni szklano-ceramicznych.
• W przypadku większych zanieczyszczeń należy nanięś na płytę grzejną środek czyszczący odpychający zanieczyszczenia, który ułatwi czyszczenie powierzchni płyty grzejnej.
• Do czyszczenia należy używać tylko środków czyszczących nadających się do powierzchni szklano-ceramicznych.
• W żadnym wypadku nie wolno używać do czyszczenia: szorstkich gąbek, środków ściernych lub agresywnych środków czyszczących (środki w spravu do czyszczenia piecyków) oraz środków do usuwania plam.
• Należy utrzymywać panel sterowania w czystości! Trzeba dbać na to, aby panel sterowania był zawsze czysty i suchy.
• Resztki potraw i wody wpływają niekorzystnie na funkcje panelu sterowania, a panel sterowania wtedy nie musi działać w pełni poprawnie.

50

• Płyte grzejną należy czyścić po każdym gotowaniu, aby resztki potraw nie przypiekły się podczas następnego przyrządzania potraw.
• Płyte grzejną schlodzoną do letniej temperatury oczyszczamy środkiem czyszczącym i ręcznikiem papierowym. Następnie przecieramy płyte grzejną wilgotną szmatką, a miękka szmatką wycieramy do sucha.
• Jeżeli płyta grzejna byłaby zbyt gorąca, mogłyby pojawić się na niej plamy.
  • Na płycie grzejnej nigdy nie zostawiamy resztek środka czyszczacego, gdyż mogłyby one zabarwić szybę.
• Zabarwienia w kolorze połysku metalowego pojawiają się po użyciu nieodpowiednich środków czyszczących, albo w wyniku ścierania dna naczyń.
• Takie zabarwienia jest bardzo trudno usunąć. Do czyszczenia należy używać tylko środków czyszczących nadających się do powierzchni szklano-ceramicznych.

INSTALACJA URZĄDZENIA

• Uszkodzenia spowodowane nieprawidłową instalacja nie sa objęte gwarancja.
• Odpowiedzialność za instalację urządzenia ponosi kupujący, a nie producent.
• Producent nie ponosi żadnej odpowiedzialności za szkody wyrządzone osobom lub zwierzętom ani za uszkodzenie rzeczy wynikające z nieprawidłowej instalacji.
• Aby zapewnić prawidłowe działanie urządzenia, należy umieścić go w odpowiednim meblu.
• Urządzenie jest przeznaczone do zainstalowania w typowej zabudowie kuchennej przeznaczonej do urządzeń zabudowywanych albo w odpowiednio dostosowanych meblach o wymiarach pokazanych na Rys. 7.
• Mebel kuchenny musi być wykonany z odpornych termicznie materiałów wytrzymujących temperatury co najmniej do 120°C. Materiały i zastosowane kleje muszą być odporne na ogrzewanie się urządzenia, zgodnie z normą ČSN EN 60335-2-6. Materiały i kleje niespełniające wymagań powyższej nomny mogą ulec odkształceniu lub odklejeniu.

Rys. 7

Instalację urządzenia należy przeprowadzić w poniższych krokach:

1. Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.
2. Wymagane wymiary do wykonania wycięcia o minimalnej grubości 38 – 40 mm w blacie, który musi być wyprodukowany z odpornych termicznie materiałów, są przedstawione na Rys. 7.
3. Po bokach płyty grzejnej należy pozostawić odstęp co najmniej 50 mm od przedmiotów i szafek w otoczeniu. Za płytą grzejną należy również pozostawić odstęp co najmniej 50 mm.
4. Zalecamy zainstalowanie okapu kuchennego nad płytą grzejną. Minimalna odległość okapu kuchennego nad płytą grzejną powinna wynosić 600 mm.
5. W przypadku, gdy nad płytą grzejną będzie się znajdowała tylko pojedyncza szafka bez okapu kuchennego, wtedy minimalna odległość szafki nad płytą grzejną powinna wynosić 760 mm (Rys. 8).

IDV4360IDV4360

PL

concept

concept

PL

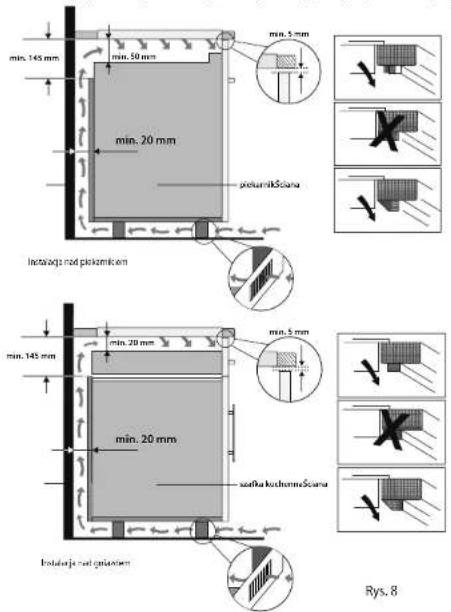

1. W celu zapewnienia skutecznej cyrkulacji powietrza, urządzenie należy umieścić zgodnie z wymiarami przedstawlonymi na Rys. 8, a szafka musi być tak zbudowana, aby do jej dolnej części можно płynąć powietrze. Pod płytą grzejną musi być odstęp co najmniej 50 mm, a za tylną ścianą szafki musi być odstęp co najmniej 20 mm (Rys. 8).
2. W przypadku, gdy pod płytą grzejną umieszczono urządzenie elektryczne, należy zapewnić odstęp pomiędzy tymi dwoma urządzeniami co najmniej 50 mm.
3. Jeżeli płyta grzejna jest umieszczona nad szufladą kuchenną, wtedy pomiędzy zawartością szuflady kuchennej i płyta grzejna musi być zachowana minimalna odległość 50 mm.
4. Płyte grzejną należy nasunąć na brzeg blatu oraz przewlec przewód zasilający poprzez blat szafki w taki sposób, aby po zainstalowaniu został zachowany dostęp do jej listwy zaciskowej.
5. Ostrożnie umieszczamy płytę grzejną w wycięciu blatu. Należy uważać, aby nie ścisnąć przewodu zasilającego.
6. W dolnej części płyty szkłano-ceramicznej znajduje się uszczelka zapobiegająca przenikaniu cleczy. Po umieszczaniu płyty grzejnej w wycięciu blatu, szczelina pomiędzy krawędzią blatu i płytą grzejną nie powinna być mnniejsza niż 3 mm (Rys. 9).
7. W potrzebnej pozycji należy przymocować płytę grzejną do blatu od spodu za pomocą uchwytów (Rys. 10), które wchodzą w skład dostawy.
8. Podłączamy przewód zasilający do listwy zaciskowej, a następnie włączamy odpowiedni wyłącznik instalacyjny.

Demontaż

W razie demontażu urządzenia ważne jest, aby zachować właściwą kolejność kroków:
1. Wyłączyć wyłącznik instalacyjny i odcłączyć przewód zasilający od listwy zaciskowej.
2. Poluzować uchwyny mocujące.
3. Wyjąć płytę grzejna, i ostrożnie wyjąć przewód zasilający.

Podłączenie do sieci elektrycznej

• Podłączenie urządzenia może być wykonane tylko przez specjalistę posiadającego odpowiednie kwalifikacje!
• Jeżeli urządzenie jest podłączone bezpośrednio do sieci elektrycznej, musi być zabezpieczone wyłącznikiem instalacyjnym odpowiednim do parametrów zabezpieczenia nadmiarowo-prądowego podanych na tabliczce znamionowej urządzenia.
• Należy sprawdzić, czy parametry podłączanego napięcia i zabezpieczenia nadmiarowo-prądowego są zgodne z wartościami podanymi na tabliczce znamionowej urządzenia. Szczególnie w przypadku podłączenia jednofazowego (230 V) mogłoby wystąpić przeciążenie zainstalowanego obwodu elektrycznego.
• W przypadku jednotazowego podłączenia płyty grzejnej do sieci elektrycznej (zob. Połączenia listwy zaciskowej urządzenia) nie można korzystać z wszystkich pol grzejnych przy maksymalnej mocy. Płyta grzejna automatycznie zmniejsza pobór mocy przez poszczególne pola grzejne tak, aby zapobiec przeciążeniu mocy odpowiedniego wyłącznika instalacyjnego.
• Do podłączenia do sieci elektrycznej zalecamy uzycie oddzielnie zabezpieczonego obwodu elektrycznego.
• Należy używać tylko instalacji elektrycznych wyposażonych w przewód ochronny PE.
• Nie wolno używać rozdzielaczy, złączy ani przedłużaczy. Mogłyby one spowodować pożar wynikający z przegrzania.
• Listwa zaciskowa przewodu zasilającego lub odpowiedni wyłącznik instalacyjny urządzenia muszą być łatwo dostępne także po ich zainstalowaniu.
• Bezpieczeństwo elektryczne urządzenia można zagwarantować tylko wtedy, gdy zacisk ochronny urządzenia jest połączony z przewodem ochronnym sieci elektroenergetycznej rozdzielczej.
• Producent nie ponosi odpowiedzialności za szkody na osobach lub mieniu wskutek brakującego czy nieprawidłowego wykonania połączenia ochronnego.
• Przewód zasilający należy umieścić tak, aby nie stykał się on z gorącymi częściami urządzenia i nie był zniekształcany lub nadmiernie zginany.
• Odlączenie płyty grzejnej od sieci elektrycznej powoduje wyzerowanie wszystkich ustawionych parametrów oraz zablokowanie układu sterowania płytą grzejna.

Połączenia listwy zaciskowej urządzenia

• Płyta grzejna jest już fabrycznie wyposażona w przewód zasilający. W przypadku uszkodzenia przewodu zasilającego powodującego konieczność jego wymiany, na Rys. 11 lub na Rys. 12 są pokazane połączenia listwy zaciskowej.
• Przewód zasilający należy wymienić na przewód tego samego typu, o odpowiednim przekroju przewodów.
• W celu podłączenia nowego przewodu zasilającego do listwy zaciskowej należy zabezpieczyć przewód przed wyrwaniem z listwy zaciskowej.
• W celu zainstalowania urządzenia w wycięciu w blacie i następnego podłączenia do sieci elektrycznej należy postępować w taki sam sposob, jak opisano wyżej.

PL

concept

concept

PL

Jednofazowe połączenie listwy zaciskowej płyty grzejnej za pomocą 3-żyłowego przewodu zasilającego (230 V)

Do podłączenia należy użyć kabla o minimalnym przekroju przewodów 4 mm ^2 .

Rys. 11

Dwufazowe połączenie listwy zaciskowej płyty grzejnej za pomocą 4-żyłowego przewodu zasilającego (400 V)

Do podłączenia należy użyć kabla o minimalnym przekroju przewodów 2,5 mm ^2 .

Rys. 12

ROZWIĄZYWANIE PROBLEMÓW

Opis usterki Możliwa	przyczyna Rozwiązanie
Po włączeniu płyty grzejnej reaguje system zabezpieczenia instalacji elektrycznej domu	Obciążenie prądowe jest za duże dla instalacji elektrycznej domu.	Należy sprawdzić, czy pobór mocy przez wszystkie włączone urządzenia nie przekracza maksymalnego obciążenia instalacji elektrycznej domu. Należy sprawdzić, czy parametry podłączanego napięcia i zabezpieczenia nadmiarowo-prądowego są zgodne z wartościąmi podanymi na tabliczce znamionowej urządzenia.
Po naciśnięciu przycisku do włączenia/wyłączenia płyty grzejnej, płyta grzejna się włączy, ale nie działa yrswietlacz przy poszczególnych polach grzejnych	Awaria układu elektronicznego zasilania	Konieczna wymiana układu elektronicznego zasilania. Należy skontaktować się z autoryzowanym centrum serwisowym.
	Awaria elektronicznego układu sterowania	Konieczna wymiana elektronicznego układu sterowania. Należy skontaktować się z autoryzowanym centrum serwisowym.
Po ustawieniu stopnia mocy pola grzejnego, pole grzejne nie ogrzewa	Przegrzanie pola grzejnego	Temperatura pola grzejnego jest za wysoka. Należy sprawdzić, czy działa wentylator chłodzący umleszczony w dolnej części płyty grzejnej. Jeżeli wentylator działa, należy zwrócić się do serwisu.
	Awaria wentylatora chłodzącego	Konieczna wymiana wentylatora chłodzącego. Należy skontaktować się z autoryzowanym centrum serwisowym.
	Awaria układu elektronicznego zasilania	Konieczna wymiana układu elektronicznego zasilania. Należy skontaktować się z autoryzowanym centrum serwisowym.
Pole grzejne ogrzewa, ale yrswietlacz nie działa	Awaria elektronicznego układu sterowania, albo układu elektronicznego zasilania	Należy ponownie nacisnąć przyciski do włączenia i wyłączenia płyty grzejnej, i jeszcze raz wykonać ustawienia poszczególnych pół grzejnych.
Płyta grzejna wyłącza się w trakcie gotowania	Nastąpiło przypadkowe naciśnięcie przycisku do włączenia/wyłączenia	Należy ponownie nacisnąć przyciski do włączenia i wyłączenia płyty grzejnej, i jeszcze raz wykonać ustawienia poszczególnych pół grzejnych.

54

IDV4360IDV4360

PL

concept

concept

PL

Opis usterki Możliwa przyczyna Rozwiązanie
Po postawleniu naczynia na polu grzejnym, wyświetiacz danego pola grzejnego pokazuje symbol „U“ (pole grzejne nie ogrzewa)	Użyte naczynie nie nadaje się do gotowania na indukcji	Należy sprawdzić, czy użyte naczynie nadaje się do gotowania na indukcji – sprawdzamy przykładając magnes do dna naczynia.
	Mniejsza średnica dna naczynia od poła grzejnego	Należy sprawdzić, czy średnica dna naczynia nie jest mniejsza od poła grzejnego.
	Przegrzanie naczynia	Należy pozostawić naczynie do ostygnięcia. Następnie kładziemy naczynie na polu grzejnym i kontynuiujemy gotowanie. Jeśli po kolejnym włączeniu i wyłączeniu pola grzejnego nadal pokazuje się na wyświetlaczu przy polu grzejnym symbol „U“, to należy całkowicie wyłączyć płytę grzejną, odczekać przez 20 sekund i ponownie włączyć płytę.
	Awaria głównego układu elektronicznego	Konieczna wymiana głównego układu elektronicznego. Należy skontaktować się z autoryzowanym centrum serwisowym.
Pęknięcia lub szczeliny na płycie szkłano-ceramicznej	Na płytę grzejną upadło naczynie, powodując uszkodzenie szkłano-ceramicznej płyty grzejnej	Należy natychmiast wyłączyć płytę grzejną naciśnięciem przycisku do włączenia/wyłączenia albo odpowiednim wyłączeniiki instalacyjnym, oraz odiączyć płytę grzejną od sieci elektrycznej. Należy skontaktować się z autoryzowanym centrum serwisowym.

Odgłosy robocze urządzenia

Technologia ogrzewania indukcyjnego opiera się o określone właściwości materiałów z metalu, które znajdą się w zasięgu wpływu fal o wysokiej częstotliwości. W pewnych sytuacjach takie wibracje mogą przejawiać się w postaci słabych odgłosów, które nie sygnalizują usterki. Chodzi np. o:

Glebokie burczenie podobne do odglosów transformatora	Taki odglos może mieć miejsce podczas gotowania przy wysokim stopniu mocy. Jego przycznycy jest duża ilość energii przenoszonej z płyty grznejnej do naczynia. Taki odglos zanika lub osłabi się, gdy tylko przełączymy pole grzejne na niższą moc.
Piszcenie	Taki odglos ma miejsce najczęściej przy pustym naczyniu. Zanika, gdy tylko wiejemy do naczynia wodę albo włozymy do niego żywność.
Wysokie dźwięki piszczenia	Takie dźwięki mają miejsce przede wszystkim w przypadku naczyń składających się z wielu warstw różnych materiałów, w chwili, gdy włączono maksymalną moc grzewczą. Opisany efekt nie ma wpływu na wynik gotowania. Piszcenie zaniknie lub osłabi się, gdy tylko zmniejszymy moc.
Pękanie	Taki odglos ma miejsce w przypadku naczyń składających się z kilku warstw różnych materiałów. Odglos jest wywożywany przez wibracje na powierzchniach połączeń różnych warstw. Jego pojawienie się jest uzależnione od rodzaju naczynia. Może się zmieniał zależnie od ilości i rodzaju żywności gotowanej w naczyniu.

Odglos wentylatora

Prawidłowe działanie układu elektronicznego wymaga funkcjonowania w stałe nadzorowanej temperaturze. Do tego celu płyta grzejna jest wyposażona w wentylator, który może przełączać się w zakresie kilku stopni mocy zależnie od zmierzonej temperatury. Wentylator może pracować także po wyłączeniu płyty grzejnej, jeżeli zmierzona temperatura pozostaje nadal zbyt wysoka.

KOMUNIKATY O BŁĘDZIE

Kod Opis błędu Możliwa przyczyna
E7	Błędne napięcie znamionowe	Należy sprawdzić, czy napięcie sieciowe jest zgodnie z wartościami roboczymi podanymi na tabliczce znamionowej.
E8 Błędne napięcie znamionowe
E3	Za wysoka temperatura czujnika temperatury płyty grzejnej	Należy sprawdzić typ użytej płyty grzejnej.Odczekąć, aż temperatura pola grzejnego spadnie. Nacisnąć przycisk ON/OFF, aby zrestartować płytę grzejną.
E6 Temperatura pola grzejnego jest za wysoka	„Poczekaj, aż temperatura w strefie gotowania spadnie. Naciśnij przyciskprzycisk ON/OFF, aby ponownie uruchomic płytę grzejną.Sprawdź, czy wentylator działa. Jeśli wentylator nie działa, skontaktuj się z serwisem”.
E1/E2 Usterka czujnika temperatury płyty grzejnej	Konieczna wymiana czujnika temperatury. Należy skontaktować się z autoryzowanym centrum serwisowym.
E4/E5 Usterka czujnika temperatury płyty grzejnej	Konieczna wymiana czujnika temperatury. Należy skontaktować się z autoryzowanym centrum serwisowym.
Eb Usterka czujnika temperatury płyty grzejnej	Konieczna wymiana czujnika temperatury. Należy skontaktować się z autoryzowanym centrum serwisowym.

56

IDV4360IDV4360

PL

concept

concept

LV

EFEKTYWNOŚĆ ENERGETYCZNA

Informacje o produkcie zgodnie z Dyrektywą UE 66/2014 dla rynku krajowego w UE

Oznaczenie modelu IDV4360
Rodzaj płyty		Wbudowana płyta grzewcza
Liczba stref grzewczych 4
Technologia grzewcza		ogrzewanie indukcyjne
Średnica okrągłych pół grzewczych (R)	Lewy przód 16 cm
	Lewy tyl 21,5 cm
	Prawy przedni 18 cm
	Prawy tyl 18 cm
Zużycie energii przez strefy grzejne (gotowanie elektryczne EC)	Lewy przód 196,3 Wh/kg
	Lewy tyl 182 Wh/kg
	Prawy przedni 186,3 Wh/kg
	Prawy tyl 187,6 Wh/kg
Zużycie energii przez płytę grzejną (płyta elektryczna EC)		188,1 Wh/kg

OCHRONA ŚRODOWISKA

- Preferujemy recykling materiałów opakowaniowych oraz starych urządzeń elektrycznych.

- Karton od urządzenia można odłożyć w punkcie zbiórki odpadów sortowanych.

- Plastikowe worki z polietylenu (PE) oddajemy w punkcie zbiórki materiałów do recyklingu.

Recykling urządzenia pod skończeniu się jego żywotności:

Uzradzenie jest oznakowane zgodnie z dyrektywą europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol na produście lub jego opokawaniu oznacza, że produktu tego nie wolno traktować jako odpadu komunalnego. Należy przekazać go do punktu zbiórki do recykingiu urządzeń elektrycznych i elektronicznych. Zapewnienie prawidłowej utylizacji produktu zapobiega negatywnym wpływom na środowisko naturalne oraz zdrowie ludzi, jakie mogłyby wyniknąć z niewłaściwnej utylizacji produktu. Utyliczące należy wykonać zgodnie z przepisami w sprawie postępowania z odpadami. W celu uzyskania szczegółowych informacji na temat recykinglu produktu należy zwrócić się do lokalnego urzędu, firmy zajmującej się utylizacją odpadów z gospodarstw domowych lub sklepu, w którym zakupiono produkt.

58

IDV4360

Pateiciba

PL Wykaz punktów servisovych

Česká republika

Nazwa Ulica Kod Mlasto Telefon E-mail

CONCEPT Ostrowskiego 53-238 Wrocław [phone] [e-mail] POLSKA sp. z o.o. 30

concept

Jindřich Valenta – Concept

Vysokomýtská 1800, 565 01 Choceň

Tel. [phone]

www.my-concept.cz

CONCEPT Slovensko s.r.o.

Hurbanova 1563/23, 911 01 Trenčín

Tel.: [phone]

www.my-concept.sk

Ostrowskiego 30, 53-238 Wrocław

Tel.: [phone]

www.my-concept.pl

Verners VT Ltd.

Piedrujas iela 5a, Riga, Latvia

Tel. [phone]

e-pasts: [e-mail], www.verners.lv
