NÁVOD NA OBSLUHU M1B iGET

M1B – Domáci Mini Alarm Inštalačný manuál SK

www.iget.eu

SUPPORT: http://www.iget.eu/helpdesk

Bezpečnostné opatrenia

1. Neukladajte žiadne ťažké alebo ostré predmety na zariadenie.
2. Nevystavujte zariadenie priamemu slnečnému a tepelnému žiareniu a nezakrývajte ho.
3. Nevystavujte zariadenie prostrediu s vyššou alebo nižšou teplotou, než je odporúčaná.
4. Nevystavujte zariadenie prašnému prostrediu a vlhkému prostrediu, nespíňajúcemu odporúčané hodnoty, vrátane dažďa a kvapalín.
5. Nepoužívajte žiadne korozívne čistiace prostriedky k čisteniu zariadenia.
6. Nevystavujte zariadenie silnému magnetickému alebo elektronickému rušeniu.
7. Nepoužívajte iné napájacie adaptéry alebo batérie než tie, ktoré sú pre prevádzku určené.
8. Záručné opravy zariadenia uplatňujte u svojho predajcu. V prípade technických problémov a otázok kontaktujte svojho predajcu.
9. Pre domácnosti: Uvedený symbol (preškrtnutý kôš) na výrobku alebo v sprievodnej

dokumentácií znamená, že použité elektrické alebo elektronické výrobky nesmú byť likvidované spoločne s komunálnym odpadom. Za účelom správnej likvidácie odovzdajte výrobok na určených zberných miestach, kde bude prijatý zdarma. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a l’udské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadu. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácií tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty. Informácie pre používateľa k likvidácií elektrických a elektronických zariadení (firemné a podnikové použitie): Pre správnu likvidáciu elektrických a elektronických zariadení si vyžiadajte podrobné informácie u Vášho predajcu alebo dodávateľa. Informácie pre používateľa k likvidácií

elektrických a elektronických zariadení v ostatných krajinách mimo Európsku úniu: Vyššie uvedený symbol (preškrtnutý kôš) je platný len v krajinách Európskej únie. Pre správnu likvidáciu elektrických a elektronických zariadení si vyžiadajte podrobné informácie u Vašich úradov alebo predajcu zariadenia. Všetko vyjadruje symbol preškrtnutého kontajnera na výrobku, obale alebo tlačených materiáloch.

1. Nie je určené k používaniu v blízkosti vody, napr. vedl'a vane, umývadla, drezu, výlevky, vo vlhkej pivnici alebo pri bazéne.

2. Používatel' nie je oprávnený rozoberať zariadenie ani vymieňať žiadnu jeho súčasť. Pri otváraní alebo odstraňovaní krytov, ktoré nie sú originálne prístupné, hrozí riziko úrazu elektrickým prúdom. Pri nesprávnom zostavení zariadenia a jeho opätovnom zapojení sa rovnako vystavujete riziku úrazu elektrickým prúdom. V prípade nutného servisného zásahu sa obracajte výhradne na kvalifikovaných servisných technikov.

3. V prípade, že alarm/príslušenstvo bolo po určitú dobu v prostredí s nižšou teplotou než - 10°C, nechajte viac než jednu hodinu tento nezapnutý alarm/príslušenstvo v miestnosti s teplotou +5°C \~ +50°C. Až potom ho môžete zapnút.

SECURITY M1B - SK

Špecifikácie

Frekvencia vysielania: 433 MHz

Prevádzková teplota: +5°C \~ +50°C

Prevádzková vlhkost: 5% \~ 95%

Zapnutie sirény: pri signály od detektoru

Hlasitost' sirény: nastavitelná, max. 110 dB

Dosah signálu k detektoru: do 50-tich m. pri priamej viditel'nosti

• 1x alarm M1B s integrovaným napájaním a sirénou 110dB,
• 1x pohybový PIR detektor pre zaistenie miestnosti,
• 2x dial'kové ovládanie (kl'účenka) - pre rýchlu aktiváciu a deaktiváciu alarmu,
- 1x podrobný užívatelský manuál v českom a slovenskom jazyku.

Odporúčania, o produkte

• Maximálny dosah bezdrôtového signálu v otvorenom prostredí od centrálnnej jednotky M1B je 50 m, pri vhodnom umiestnení. V domoch so silným muřivom alebo železobetónom sa táto vzdialenost razantne znižuje.
• Napájacie napätie hlavnej jednotky je 230V AC, 50 Hz.
• Žltá dióda u pohybového PIR detektoru značí, že batéria v zariadení je už takmer vybitá, pokial' sa rozsvieti žltá dióda, čo najskôr batériu vymeňte za novú.
• Alarm M1B musí byť umiestnený vo vnútorných priestoroch, zasunutý v zásuvke.
• Každý detektor je k centrálnej jednotke bezdrôtovo pripojený pomocou kódovania, ktoré alarm nastaví sám, spárovanie d'alších detektorov s alarmom je rýchle a jednoduché.

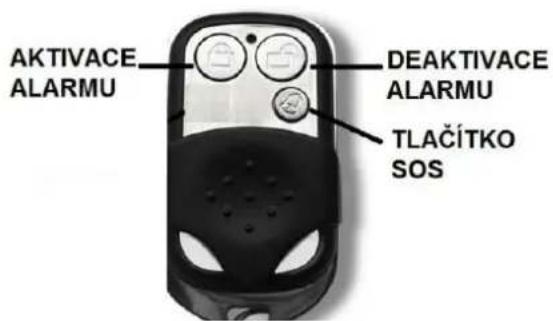

Funkcie dial'kového ovládania (kl'účenky)

Inštalácia a ovládanie

1) Centrálnu jednotku zapojte do zásuvky 230V AC 50Hz, prebliknú diódy, ozve sa pípnutie.
2) Otestujte klúčenku. Stlačte tlačidlo zamknutie, ozve sa 1 pípnutie (systém je zabezpečený), pri stlačení tlačidla odomknutie sa ozve dvojité pípnutie (systém nie je zabezpečený).
3) Aktivujte pohybový PIR detektor. Otvorte pohybový PIR detektor, rozbal'te batériu 9V (6F22 9V) a vložte ju do konektoru detektoru, potom ju vsuňte do krytu a kryt uzavrite, zapnite detektor posunutím vypínača do polohy „On“ (Zapnuté), správne umiestnenie na stenu neskôr v bode 6).
4) Otestujte funkčnosť systému. Pomocou klúčenky (tlačidlo uzamknutia) zabezpečte, a potom spravte pohyb pred pohybovým PIR detektorom. Na detektore sa rozsvieti červená dióda a vyšle bezdrôtový signál k centrálnej jednotke, ktorá začne vydávať zvukový a svetelný poplach. Poplach zrušte stlačením tlačidla odomknutia na klúčenke.
5) Pokial' u niektorého z predchádzajúcich bodov centrálna jednotka na pokyn klúčenky alebo detektoru nereagovala, prosím otestujte znovu. Pokial' porucha stále pretrváva, pokračujte d'alej podľa kapitoly „Uvedenie alarmu do základného (výrobného) nastavenia“ a „Pridanie nového detektoru alebo dialkového ovládania k alarmu“.
6) Detektor pohybu PIR umiestnite do jedného z rohov miestnosti. Neumiestňujte ho oproti oknám a tepelným zdrojom, aby ste predošli falošným poplachom. Je nutné inštalovať detektor v dostatočnej vzdialenosti od okien, ventilátorov a zdrojov tepla. Prudké zmeny teploty a prievan môžu vyvolať falošné poplachy detektoru.

Pozor taktiež na záclony, ich zvlnenie vplyvom tepla od radiátoru môže taktiež spôsobit falošný poplach.

Detektor musí byť umiestený vo vnútorných priestoroch pevne na stene, nesmie dochádzať k žiadnym otrasom.

Detektor je dobré umiestniť tak, aby sa detekovaný objekt pohyboval skôr kolmo k detektoru než proti detektoru. Pokial' by mal detektor rozoznať objekt, ktorý sa pohybuje skôr smerom proti detektoru, je citlivosť detekcie nižšia.

Ideálna výška umiestnenia na stene je 2 \~ 2,2 m. V ideálnom prípade by mal detektor so stenou zvierat uhol 6° \~ 12°.

POHLED SHORA

BOČNÍ POHLED

Pridanie nového detektoru alebo dial'kového ovládania k alarmu

Bezdrôtové detektory musia byť pridané k hlavnej jednotke, aby bolo možné potom vyvolať poplach. Všetky bezdrôtové detektory v základnom sete sú už pridané, ostatné je nutné pridať:

e) Týmto spôsobom je možné pridať až 30 bezdrôtových detektorov.

Pozor: Akonáhle vstúpite do režimu pridania nového detektoru/klúčenky a nebude realizovaná žiadna dálšia akcia po dobu 60 sekúnd, hlavná jednotka tento režim ukončí a vráti sa do základného režimu, t.j. Nezabezpečené.

Odobranie detektoru alebo dial'kového ovládača od alarmu

U tohoto typu alarmu je možné pri odoberaní detektoru alebo klúčenky, odobrať jedine všetky detektory a dialkové ovládania zároveň. Jedná sa o uvedenie do základného nastavenia:

Teraz nie je k alarmu pridaný žiaden detektor, ani žiadne dialkové ovládanie. Pre pridanie detektoru a dialkového ovládania, ktoré nad'alej chcete využívať, postupujte podľa kapitoly „Pridanie nového detektoru alebo dialkového ovládania k alarmu“.

Nastavenie hlasitosti sirény

• Pre zosilnenie hlasitosti sirény otáčajte „kolieskom“ na centrálnej jednotke smerom k znaku „+“.
• Pro zoslabenie hlasitosti sirény otáčajte „kolieskom“ na centrálnej jednotke smerom k znaku „-“.

Uvedenie alarmu do základného (výrobného) nastavenia

Je zhodné s predchádzajúcou kapitolou „Odobranie detektoru alebo dialkového ovládača od alarmu“, kedže odoberie všetky detektory a dialkové ovládače.

Đalšie volitel'né príslušenstvo

K alarmu je možné zakúpiť d'alšie voliteľné príslušenstvo. Ohľadom d'alšieho príslušenstva kontaktujte Vášho predajcu alebo priamo na webe výrobcu: www.iget.eu.

Aktuálny zoznam príslušenstva, ktoré je možné s M1B použit:

• SECURITY P1 - bezdrôtový pohybový PIR detektor,
• SECURITY P3 - bezdrôtový pohybový stropní PIR detektor,
• SECURITY P4 – bezdrôtový magnetický senzor pre zaistenie dverí/okien,
• SECURITY P5 – bezdrôtové dial'kové ovládanie (klúčenka),
• SECURITY P6 - bezdrôtový detektor plynu,
• SECURITY P10 – bezdrôtový detektor vibrácií,
• SECURITY P14 - bezdrôtový optický detektor dymu.

Údržba

Nasledujúce odporúčania je nutné dodržovať pre dodržanie záručných podmienok a neskracovanie životnosti produktu.

• Umiestnite alarm a príslušenstvo mimo dosahu detí.
• Udržujte bezpečnostný systém v suchom prostredí. Dážď, vlhkost a kvapaliny môžu spôsobit poškodenie elektrického obvodu.
• Neumiestňujte a nepoužívajte bezpečnostný systém na znečistených miestach, inak môže dôjst' k poškodeniu elektronických prvkov.
• Neumiestňujte systém v nadmerne horúcich miestach. Vysoké teploty skracujú

životnosť elektronických zariadení, poškodzujú batérie, deformujú alebo dokonca poničia niektoré plastové diely.

• Neumiestňujte systém na príliš chladnom mieste. V opačnom prípade môže nastat' kondenzácia a poškodenie dosky zabezpečovacieho systému.
• Odporúča sa pravidelne systém kontrolovať a testovať.

• či je možné aktivovať/deaktivovať ochranu,
• či je možné prijímať signál bezdrôtových senzorov.

• spustíte alarm pomocou detektoru pre kontrolu jeho reakcií,
• skontrolujte batérie všetkých detektorov,
• pretože systém je nepretržite v prevádzke alebo v pohotovostnom režime, napájací adaptér ústredne musí byť pripojený k bezpečnej a spolahlivej zásuvke,
• sirénu neumiestňujte do blízkosti Vašej spálne, detskej izby, pretože siréna bude v prípade poplachu vydávať zvuk o sile až 110dB!
• pokial' systém nebude použitý po dlhšiu dobu, odpojte ho od napájania,
• nerozoberajte, neopravujte ani nemeňte produkty bez povolenia, neautorizovaný zásah môže spôsobit' nehodu a poruchy,
• chráňte výrobok pred pádom na zem alebo proti stretu s tvrdými predmetmi, to môže viest ku spôsobeniu porúch a škody,
• prečítajte si pozorne uvedené pokyny v tomto dokumente a postupujte podľa nich. Pokiaľ ktorékolľvek zo zariadení nepracuje správne, reklamujte ho u svojho predajcu. Budeme sa snažiť tento problém vyriešiť čo najskôr.

Đalšie opatrenia

Dodržujte pravidla pre prácu s elektrickými prístrojmi a prívod pre elektrinu zapojujte len do odpovedajúcich elektrických zásuviek. Používatel' nie je oprávnený rozoberať zariadenie ani wymieňať žiadnu jeho súčasť, okrem batérii. Dodržujte pravidla pre prácu s elektrickými prístrojmi a výmenu batérii robte opatrne, používajte len typ batérii, ktorý je uvedený v špecifikáciách. Pri otvorení alebo odstránení krytu, ktorý k tomu nie je originálne určený, hrozí riziko úrazu elektrickým prúdom. Pri nesprávnom zostavení zariadenia a jeho opätovnom zapojení sa rovnako vystavujete riziku úrazu elektrickým prúdom.

Aktualizácia softwaru

O možnosti aktualizácie softwaru u vašej jednotky M1B budete informovaný na webe www.iget.eu.

Prehlásenie o zhode:

Spoločnosť Intelek spol. s r.o. týmto prehlasuje, že všetky zariadenia SECURITY M1B (LB-W09) sú v zhode so základnými požiadavkami a d'alšími príslušnými ustanoveniami smernice 1999/5/EC. Produkty sú určené pre predaj bez obmedzení v Českej republike, Slovensku a v d'alších členských krajinách EU. Záručná doba na produkty je 24 mesiacov, pokial' nie je stanovená inak. Prehlásenie o zhode je možne stiahnuť z webu www.iget.eu.

Výhradný dovozca produktov Shenzhen Chitongda Electronic Co., Ltd. pre Českú republiku a Slovenskú republiku:

INTELEK spol. s r.o., Vlárská 953/22, 627 00 Brno

SUPPORT: http://www.iget.eu/helpdesk

Copyright © 2015 INTELEK spol. s r.o. Všetky práva vyhradené.
