NÁVOD NA OBSLUHU RFN2278W Romo

1.1 Základné technické parametre sú uvedené v Tabul'ke 1.

Tabulka 1.

Výrobca ROMO
Model RFN1243W RFN2243W RFN278A+ RFN278A++
Kategória chladiacich zariadení pre domácnost ^1)		8
Trieda mrazničky		* * *	* * *	* * *	* * *
Trieda energetickej účinnosti ^2)		F E F E
Menovitá ročná spotreba energie (kW·h /rok) ^3)		280 224 295 236
Celkový hrubý objem (l) 243 243 278 278
Užitočný objem (l) 210 210 245 245
Systém No frost Áno
Menovitý čas vzostupu teploty v mrazničke z -18 na -9 °C pri výpadku elektrického prúdu (hod.)		20 20 20 20
Mraziaci výkon (kg/24 hod.)		14 14 14 14
Klimatická trieda ^4)		SN, N, ST, T
Hlučnosť (dB)		43 43 43 43
Zaradenie spotrebiča		Volně stojící
Rozmery (mm)	Výška	1668±2		1868±2
	Šírka	595±1		595±1
	Híbka bez rukováti	628,6±2		628,6±2
Hmotnosť (kg)		65 65 71 71
Menovitá skladovacia plocha (dm ^2 )		98,2	98,2	113,1	113,1
Teplota skladovania zmrazených produktov (C°, max)		Mínus 18
Menovitá denná tvorba ľadu (kg/24 hod.)		2	2	2	2

1) 1 – chladnička s jedným alebo viacerými priestormi pre čerstvé potraviny, 2 – chladnička-špajza, skladovacie spotrebiče a vinotéky, 3 – chladnička a chladnička s priestorom s hodnotou 0 – hviezdičiek, 4 – chladnička s priestorom s hodnotou jedna - hviezdička, 5 – chladnička s priestorom s hodnotou dve - hviezdičky, 6 – chladnička s priestorom s hodnotou tri - hviezdičky, 7 – chladnička-mraznička, 8 – vertikálna mraznička, 9 – truhlicová mraznička, 10 – viacúčelové a iné chladiace spotrebiče.

2) A (najvyššia účinnost) až G (najnižšia účinnost).

^3) Na základe výsledkov štandardných testov v priebehu 24 hodín. Skutočná spotreba energie bude závisieť od toho, ako sa spotrebič používa a kde sa nachádza.

4) Tento spotrebič je určený na použitie pri okolitej teplote od +10 °C do +43 °C.

2 POPIS MRAZNIČKY

2.1 Mraznička sa používa na zmrazovanie čerstvých potravín, skladovanie mrazených potravín v zásuvkách a na výrobuľadu určeného na konzumáciu (pozri. Obr.1).
2.2 Mraznička je vybavená funkciou «Super mrazenie» a zvukovou signalizáciou otvorených dverí.
2.3 Na osvetlenie vnútra mrazničky sa používa LED žiarovka (vid. Obr.1).
2.4 Mraznička je vybavená beznámrazovým systémom No Frost.

2.5 Priestor potrebný pre správnu prevádzku mrazničky je vyznačený celkovými rozmermi v milimetroch uvedenými na obrázku 2.

Konštrukcia mrazničky umožňuje maximálny uhol otvorenia dverí 110°. NEPOKÚŠAJTE sa silou otvorit dvere chladničky pod uhlom väčším ako 110°, aby nedošlo k poškodeniu spotrebiča.

VAROVANIE! Toto zariadenie nie je určené na použitie ako zabudovaný spotrebič.

2.6 Tento spotrebič je určený na používanie pri teplote okolia od +10 °C do +43 °C.

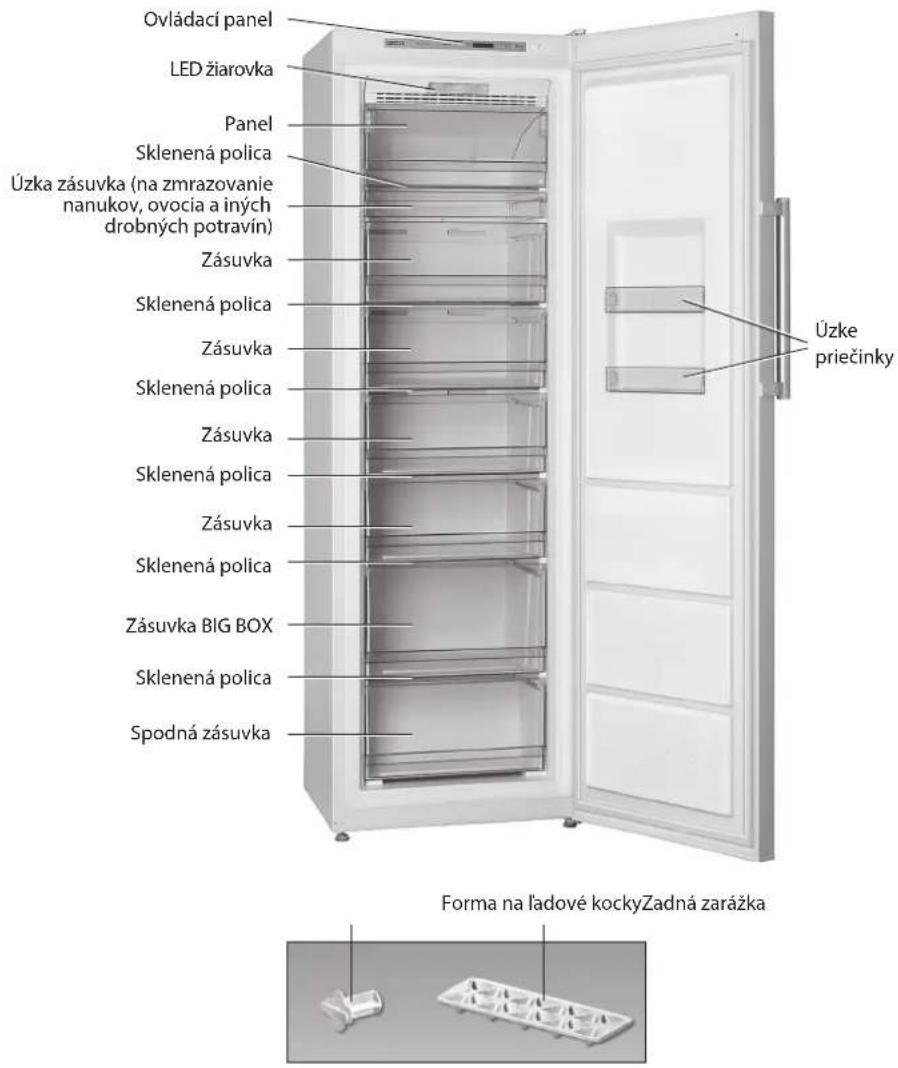

Ovládací panel LED žiarovka Panel Sklenená polica Úzka zásuvka (na zmrazovanje nanukov, ovocia a iných drobných potravín) Zásuvka Sklenená polica Zásuvka Sklenená polica Zásuvka Sklenená polica Zásuvka Sklenená polica Zásuvka BIG BOX Sklenená polica Spodná zásuvka Úzke priečinky Forma na ladové kockyZadná zarážka

Obrázok 1 – mraznička a jej súčasti

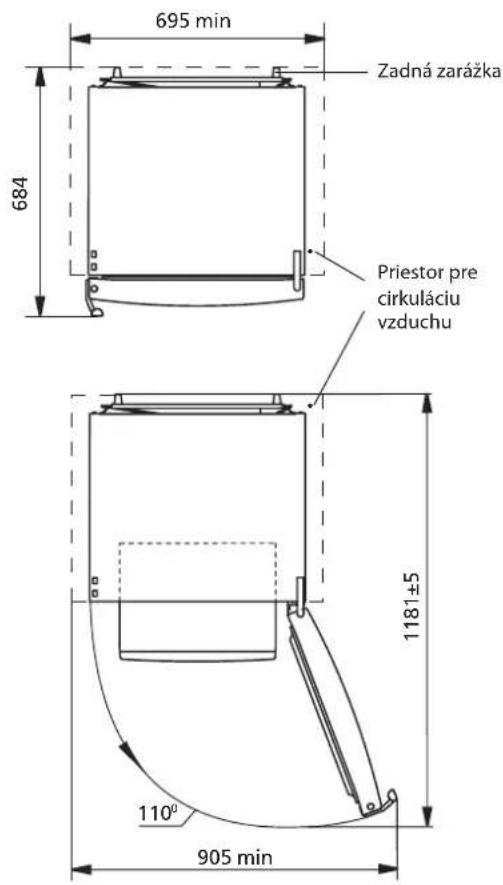

695 min 684 Zadná zarázka Priestor pre cirkuláciu vzduchu 1181±5 110° 905 min

Obrázok 2 – Mraznička (pohlad zhora)

3 OVLÁDANIE MRAZNIČKY

3.1 OVLÁDACÍ PANEL

3.1.1 Pre prístup k ovládaciemu panelu je nutné otvorit dvere mrazničky.

LED kontrolky a ovládacie tlačidlá (ďalej len «tlačidla») sa nachádzajú na ovládacom paneli (vid. Obr. 1, 3). Na stláčanie tlačidiel nepoužívajte cudzie predmety ani nadmernú silu, aby nedošlo k deformácii povrchu tlačidla alebo jeho poškodeniu.

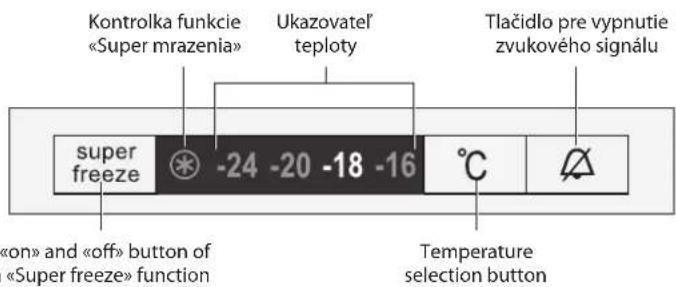

Kontrolka funkcie «Super mrazenia» Ukazovatel' teploty Tlačidlo pre vypnutie zvukového signálu super freeze -24 -20 -18 -16 °C «on» and «off» button of «Super freeze» function Temperature selection button

3.1.2 Mraznička je vybavená indikátorom príliš vysokej teploty. Indikátor, v závislosti na nastavenej teplote, začne blikať, pokiaľ v mrazničke dôjde k nárastu teploty (napríklad ak do mrazničky vložíte väčšie množstvo čerstvých produktov), alebo po zapnutí mrazničky po čistení.

Ak sa indikátor príliš vysokej teploty spustí len na krátku dobu (napríklad ak boli trochu dlhšie otvorené dvere mrazničky), neznamená to, že došlo k poruche mrazničky. Ked' teplota v mrazničke opát' klesne, blikanie indikátora automaticky ustane.

Ak indikátor príliš vysokej teploty bliká po dlhšiu dobu, odporúčame skontrolovať kvalitu uskladnených potravín a zavolať servisného technika.

3.2 ZAPNUTIE MRAZNIČKY

3.2.1 Pre zapnutie mrazničky je potrebné ju pripojit k elektrickej sieti: zasuňte zástrčku napájacej šnúry do zásuvky.

Na ovládacom paneli sa rozsvieti kontrolka teploty, ktorá zobrazuje teplotu nastavenú pred vypnutím mrazničky (pri prvom zapnutí «-18»). V prípade potreby vykonajte zmenu nastavenia teploty podľa inštrukcií uvedených v bode 3.3.

Po zapnutí mrazničky začne blikat' indikátor zodpovedajúci zvolenej teplote. To znamená, že teplota v mrazničke je príliš vysoká. Ked'teplota v mrazničke klesne, blikanie sa automaticky zastaví.

UPOZORNENIE! Výpadok prúdu nemá vplyv na nastavenie teploty a nasledujúce prevádzku mrazničky: po obnovení napájania pokračuje mraznička v prevádzke s nastavenou teplotou. V prípade potreby musí byť znovu zvolená funkcia «Super mrazenie».

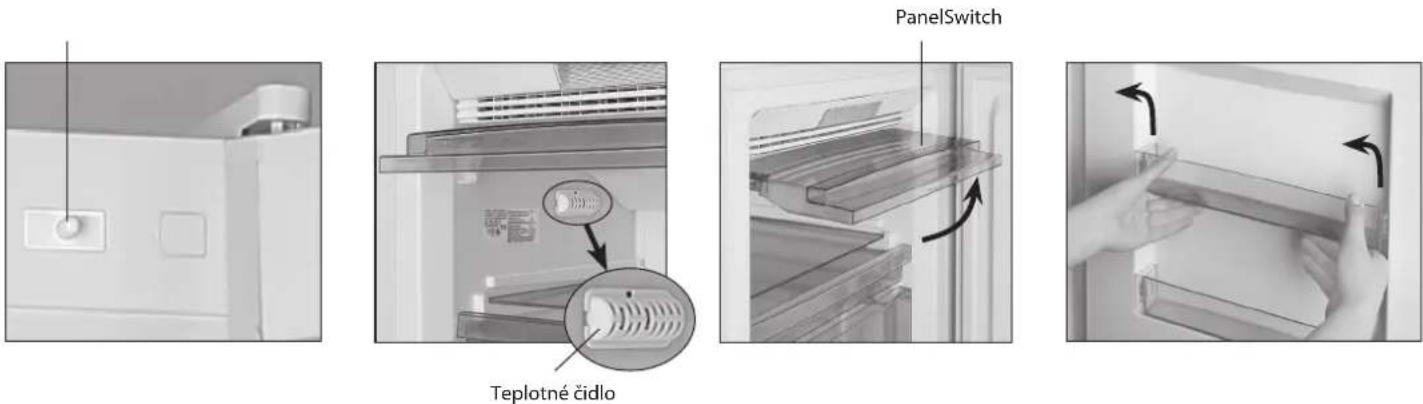

Obrázok 4 Obrázok 5 Obrázok 6 Obrázok 7

3.3.1 Požadovanú teplotu je možné nastaviť opakovaným stláčaním tlačidla «°C» – na paneli sa postupne zobrazujú ukazovatele s hodnotami teploty.

3.4 ZAPNUTIE A VYPNUTIE FUNKCIE «SUPER MRAZENIE»

3.4.1 Táto funkcia sa používa na rýchle zmrazenie čerstvých potravín s hmotnostou nad 4 kg. Odporúčame zapnút funkciu «super mrazenie» 24 hodín pred vložením čerstvých potravín do mrazničky. Pre zmrazenie velkého množstva čerstvých potravín odporúčame odstránit zásuvku BIG BOX a položit potraviny priamo na sklenenú policu.

3.4.2 Pre aktiváciu funkcie «Super mrazenie», stlačte tlačidlo «super freeze». Rozsvieti sa kontrolka ✝ a ukazovatel teploty sa vypne alebo bude blikať, dokiaľ bude teplota v mrazničke vyššia ako normálne.

3.4.3 Funkcia sa deaktivuje opätovným stlačením tlačidla «super freeze» alebo automaticky po 50 hodinách. Po vypnutí funkcie «Super mrazenie» zhasne kontrolka a indikátor predtým zvolenej teploty sa rozsvieti alebo začne blikat.

3.5 ZVUKOVÁ SIGNALIZÁCIA

3.5.1 Ak sú dvere mrazničky otvorené viac ako 60 sekúnd, ozve sa zvukový signál.

Zvukový signál sa vypne po zatvorení dverí, po stlačení tlačidla (pozri. Obr.3) alebo po vypnutí mrazničky. Pokial' po stlačení tlačidla zostanú dvere mrazničky nadalej otvorené, po uplynutí 3 minút sa zvukový signál sa znovu zapne.

3.6.1 Pre vypnutie mrazničky odporúčame odpojit spotrebič od elektrickej siete vytiahnutím zástrčky napájacieho kábla zo zásuvky.

3.7 MOŽNÉ ZÁVADY

3.7.1 Súčasné blikanie kontrolky ✝ a jednej alebo viacerých kontroliek teploty signalizuje poruchu, pre jej odstránenie je nutné kontaktovať zákaznícky servis.

4 PREVÁDZKA MRAZNIČKY

- do bezprostrednej blízkosti zadnej steny mrazničky, aby nedošlo k zablokovaniu vzduchových kanálov systému No Frost;

– do bezprostrednej blízkosti teplotného čidla umiestneného na l'avej bočnej stene nad sklenenú policu (vid. Obr. 5);

- do dolnej časti mrazničky bez použitia spodnej zásuvky. Nedodržanie týchto požiadaviek môže viest' k zvýšenej spotrebe energie.

4.1 Piktogramy s odporúčaniami týkajúcimi sa dátumu spotreby (v mesiacoch) domácich mrazených potravín sú zobrazené na paneli a košoch.

4.2 Aby bolo možné umiestniť potraviny na hornú sklenenú policu, odporúča sa nadvihnút panel do horizontálnej polohy (vid. Obr. 6).

4.3 Úzke priehradky vo dverách mrazničky slúžia na krátkodobé skladovanie často používaných mrazených potravín v malých baleniach. Pre vybratie priehradiek sa odporúča ich lahko nadvihnút oboma rukami a uvolnit z drážok vo dverách (pozri obr. 7).

4.4 Za účelom uskladnenia maximálneho množstva mrazených potravin je povolené z mrazničky vyňať zásuvky (s výnimkou spodnej zásuvky), sklenené police a úzke priehradky.
