NÁVOD K OBSLUZE RFN2278W Romo

1.1 Základní technické parametry jsou uvedeny v Tabulce 1.

Tabulka 1.

Výrobce ROMO
Model RFN1243W RFN2243W RFN1278W RFN2278W
Kategorie chladicích zařízení pro domácnost 1)		8
Třída mrazničky		***	***	***	***
Třída energetické účinnosti 2)		F E F E
Jmenovitá roční spotřeba energie (kW·h /rok) 3)		280 224 295	236
Celkový hrubý objem (l) 243 243 278 278
Užitný objem (l) 210 210 245 245
Systém No frost Ano
Jmenovitý čas vzestupu teploty v mrazničce z -18 na -9 °C při výpadku elektrického proudu (hod.)		20 20 20 20
Mrazící výkon (kg/24 hod.) 14 14 14 14
Klimatická třída 4)		SN, N, ST, T
Hlučnost (dB)		43 43 43 43
Zařazení spotřebiče		Volně stojící
Rozměry (mm)	Výška	1668±2		1868±2
	Šířka	595±1		595±1
	Hloubka bez madla	628,6±2		628,6±2
Hmotnost (kg)		65 65 71 71
Jmenovitá skladovací plocha (dm2)		98,2	98,2	113,1	113,1
Teplota skladování zmrazených produktů (C°, max)		Mínus 18
Jmenovitá denní tvorba ledu (kg/24 hod.)		2	2	2	2
1) 1 – chladnička s jedním nebo více prostory pro čerstvé potraviny, 2 – chladnička-špajz, skladovací spotřebiče a vinotéky, 3 – chladnička a chladnička s prostorem s hodnotou 0 – hvězdiček, 4 – chladnička s prostorem s hodnotou jedna – hvězdička, 5 – chladnička s prostorem s hodnotou dvě – hvězdičky, 6 – chladnička s prostorem s hodnotou tři – hvězdičky, 7 – chladnička-mraznička, 8 – vertikální mraznička, 9 – truhlicová mraznička, 10 – víceúčelové a jiné chladicí spotřebiče.2) A (nejvyšší účinnost) až G (nejnižší účinnost).3) Na základě výsledků standardních testů v průběhu 24 hodin. Skutečná spotřeba energie bude záviset na tom, jak se spotřebič používá a kde se nachází.4) Tento spotřebič je určen pro použití při okolní teplotě od +10 °C do +43 °C.

2 POPIS MRAZNIČKY

2.1 Mraznička se používá ke zmrazování čerstvých potravin, skladování zmražených potravin v zásuvkách a k výrobě ledu určeného ke konzumaci (viz. obr.1).
2.2 Mraznička je vybavena funkcí «Super mrazení» a zvukovou signalizací otevřených dveří.
2.3 Kosvětlení vnitřku mrazničky se používá LED žárovka (viz. obr.1).
2.4 Mraznička je vybavena beznámrazovým systémem No Frost.
2.5 Prostor potřebný pro správný provoz mrazničky je vyznačen celkovými rozměry v milimetrech uvedenými na obrázku 2.
Konstrukce mrazničky umožňuje maximální úhel otevření dveří 110°. NEPOKOUŠEJTE se silou otevřít dveře chladničky pod úhlem větším než 110°, aby nedošlo k poškození spotřebiče.

VAROVÁNÍ! Toto zařízení není určeno k použití jako vestavěný spotřebič.

2.6 Tento spotřebič je určen k používání při teplotách okolí od +10 °C do +43 °C.

3 OVLÁDÁNÍ MRAZNIČKY

3.1 OVLÁDACÍ PANEL

3.1.1 Pro přístup k ovládacímu panelu je nutné otevřít dveře mrazničky.

LED kontrolky a ovládací tlačítka (dále jen «tlačítka») se nacházejí na ovládacím panelu (viz. obr. 1, 3). Při stisku tlačítek nepoužívejte cizí předměty ani nadměrnou sílu, aby nedošlo k deformaci povrchu tlačítka nebo jeho poškození.

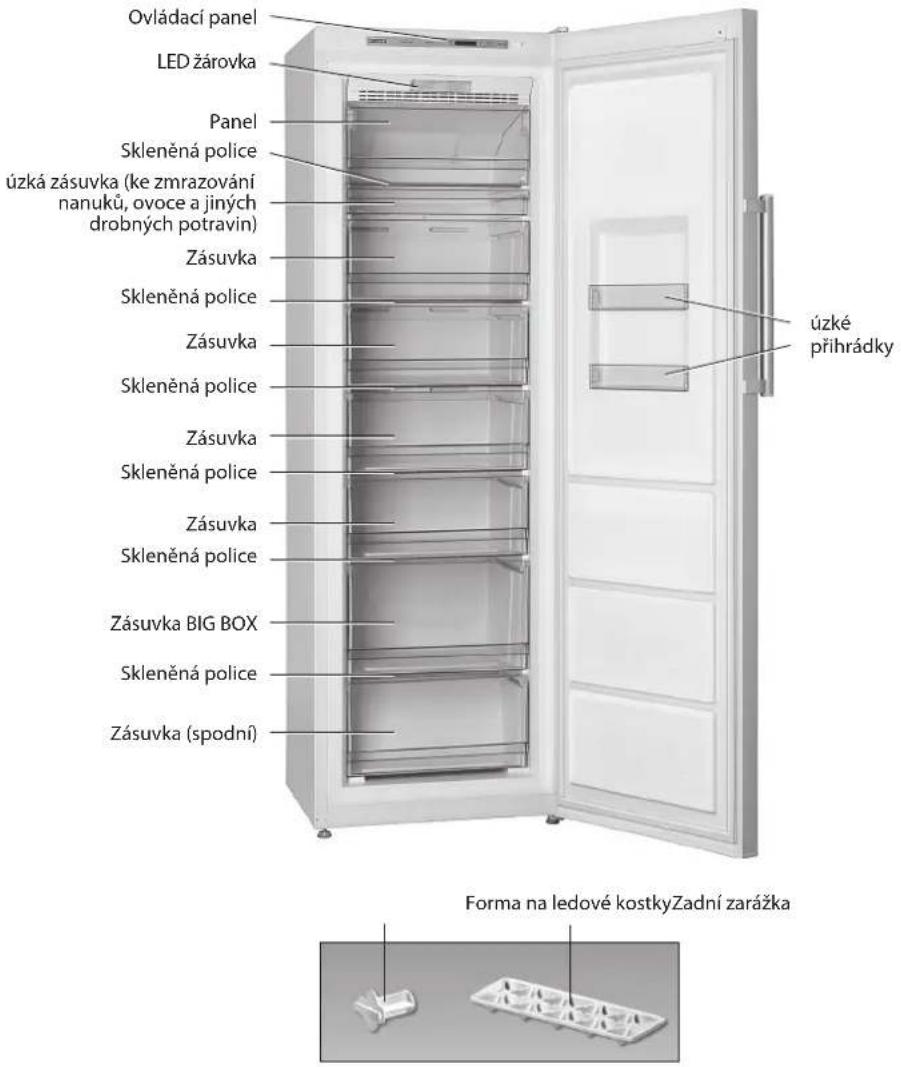

Ovládací panel LED žárovka Panel Skleněná police úzká zásuvka (ke zmrazování nanuků, ovoce a jiných drobných potravin) Zásuvka Skleněná police Zásuvka Skleněná police Zásuvka Skleněná police Zásuvka BIG BOX Skleněná police Zásuvka (spodní) úzké přihrádky Forma na ledové kostkyZadní zarážka

Obrázek 1 – mraznička a její součásti

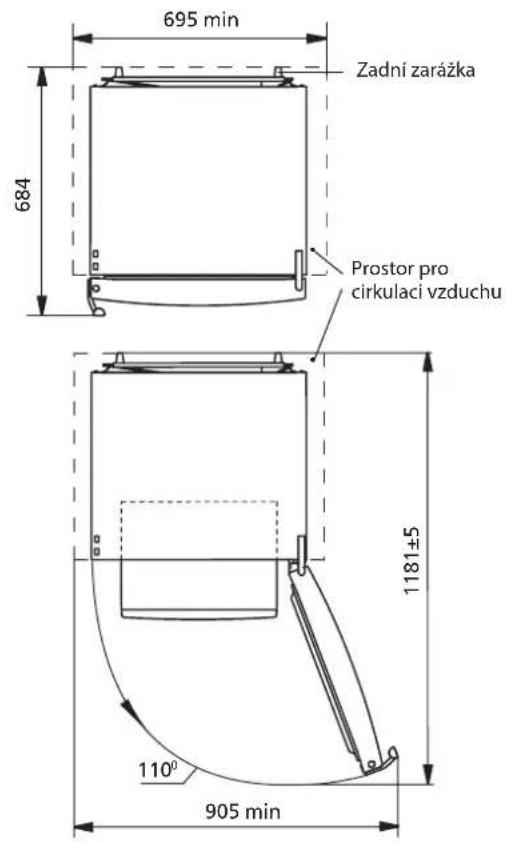

695 min Zadní zarážka 684 Prostor pro cirkulaci vzduchu 1181±5 110° 905 min

Obrázek 2 - Mraznička (pohled shora)

3.1.2 Mraznička je vybavena indikátorem príliš vysoké teploty. Indikátor, v závislosti na nastavené teplotě, začne blikat, pokud v mrazničce dojde k nárůstu teploty (například pokud do mrazničky vložíte větší množství čerstvých produktů), nebo po zapnutí mrazničky po čištění.

Pokud se indikátor príliš vysoké teploty spustí pouze na krátkou dobu (například pokud byly trochu déle otevřené dveře mrazničky), neznamená to, že došlo k poruše mrazničky. Když teplota v mrazničce opět klesne, blikání indikátoru automaticky ustane.

Pokud indikátor příliš vysoké teploty bliká po delší dobu, doporučujeme zkontrolovat kvalitu uskladněných potravin a zavolat servisního technika.

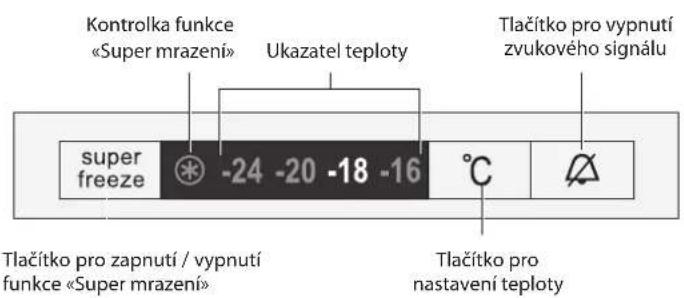

Kontrolka funkce «Super mrazení» Ukazatel teploty Tlačítko pro vypnutí zvukového signálu super freeze -24 -20 -18 -16 °C Tlačítko pro zapnutí / vypnutí funkce «Super mrazení» Tlačítko pro nastavení teploty

Obrázek 3 – Ovládací panel

3.2 ZPANUTÍ MRAZNIČKY

3.2.1 Pro zapnutí mrazničky je třeba ji připojit k elektrické síti: zasuňte zástrčku napájecí šňůry do zásuvky.

Na ovládacím panelu se rozsvítí kontrolka teploty, která zobrazuje teplotu nastavenou před vypnutím mrazničky (při prvním zapnutí «-18»). V případě potřeby provedte změnu nastavení teploty dle instrukcí uvedených v bodě 3.3.

Po zapnutí mrazničky začne blikat indikátor odpovídající zvolené teplotě. To znamená, že teplota v mrazničce je příliš vysoká. Když teplota v mrazáku klesne, blikání se automaticky zastaví.

UPOZORNÉNÍ! Výpadek proudu nemá vliv na nastavení teploty a následující provoz mrazničky: po obnovení napájení pokračuje mraznička v provozu s nastavenou teplotou. V případě potřeby musí být znovu zvolena funkce «Super mrazení».

3.3.1 Požadovanou teplotu je možné nastavit opakovaným stisknutím tlačitka «°C» – na panelu se postupně zobrazují ukazatele s hodnotami teploty.

3.4 ZAPNUTÍ A VYPNUTÍ FUNKCE «SUPER MRAZENÍ»

3.4.1 Tato funkce se používá k rychlému zmrazení čerstvých potravin s hmotností nad 4 kg. Doporučujeme zapnout funkci «super mrazení» 24 hodin před vložením čerstvých potravin do mrazničky. Pro zmrazení velkého množství čerstvých potravin doporučujeme odstranit zásuvku BIG BOX a položit potraviny přímo na skleněnou polici.

3.4.2 Pro aktivaci funkce «Super mrazení», stiskněte tlačítko «super freeze». Rozsvítí se kontrolka ✝a ukazatel teploty se vypne nebo bude blikat, dokud bude teplota v mrazničce vyšší než normálně.

Switch

Teplotní čidlo
Obrázek 4 Obrázek 5 Obrázek 6 Obrázek 7

Panel

3.4.3 Funkce se deaktivuje opětovným stisknutím tlačitka «super freeze»nebo automaticky po 50 hodinách. Po vypnutí funkce «Super mrazení» zhasne kontrolka ✝ a indikátor dříve navolené teploty se rozsvítí nebo začne blikat.

3.5 ZVUKOVÁ SIGNALIZACE

3.5.1 Pokud jsou dveře mrazničky otevřeny více než 60 sekund, rozezní se zvukový signál.

Zvukový signál se vypne po zavření dveří, po stisknutí tlačítka (viz. obr.3) nebo po vypnutí mrazničky. Pokud po stisknutí tlačítka zůstanou dveře mrazničky nadále otevřené, po uplynutí 3 minut se zvukový signál se znovu zapne.

Nikdy NEVYPÍNEJTE zvukovou signalizaci uzamčením spínače dveří zobrazeného na obrázku 4, mohli byste mrazničku poškodit.

3.6 VYPNUTÍ MRAZNIČKY

3.6.1 Pro vypnutí mrazničky doporučujeme odpojit spotřebič od elektrické sítě vytažením zástrčky napájecího kabelu ze zásuvky.

3.7 MOŽNÉ ZÁVADY

3.7.1 Současné blikání kontrolky ✝ a jedné nebo více kontrolek teploty signalizuje poruchu, pro její odstranění je nutné kontaktovat zákaznický servis.

4 PROVOZ MRAZNIČKY

UPOZORNĚNÍ! Nepokládejte výrobky:

- do bezprostřední blízkosti zadní stěny mrazničky, aby nedošlo k zablokování vzduchových kanálů systému No Frost;

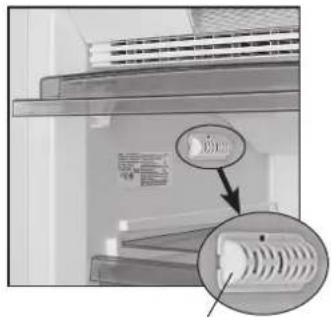

– do bezprostřední blízkosti teplotního čidla umístěného na levé boční stěně nad skleněnou polici (viz. obr. 5);

– do dolní části mrazničky bez použití spodní zásuvky. Nedodržení těchto požadavků může vést ke zvýšené spotřebě energie.

4.1 Piktogramy s doporučeními týkajícími se data spotřeby (v měsících) domácích mražených potravin jsou zobrazeny na panelu a koších.

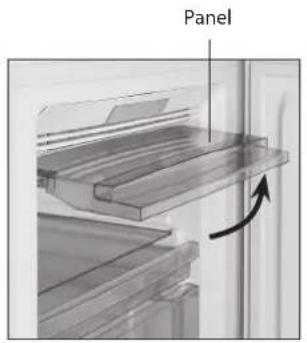

4.2 Aby bylo možné umístit potraviny na horní skleněnou polici, doporučuje se nadzvednout panel do horizontální polohy (viz. obr. 6).

4.3 Úzké přihrádky ve dveřích mrazničky slouží k krátkodobému skladování často používaných mražených potravin v malých baleních. Pro vyjmutí přihrádek je doporučeno je lehce nadzvednout oběma rukama a uvolnit z drážek ve dveřích (viz. obr. 7).

4.4 Za účelem uskladnění maximálního množství mražených potravin je povoleno z mrazničky vyjmout zásuvky (s výjimkou spodní zásuvky), skleněné police a úzké přihrádky.
