NÁVOD NA OBSLUHU KVN6403AF LG

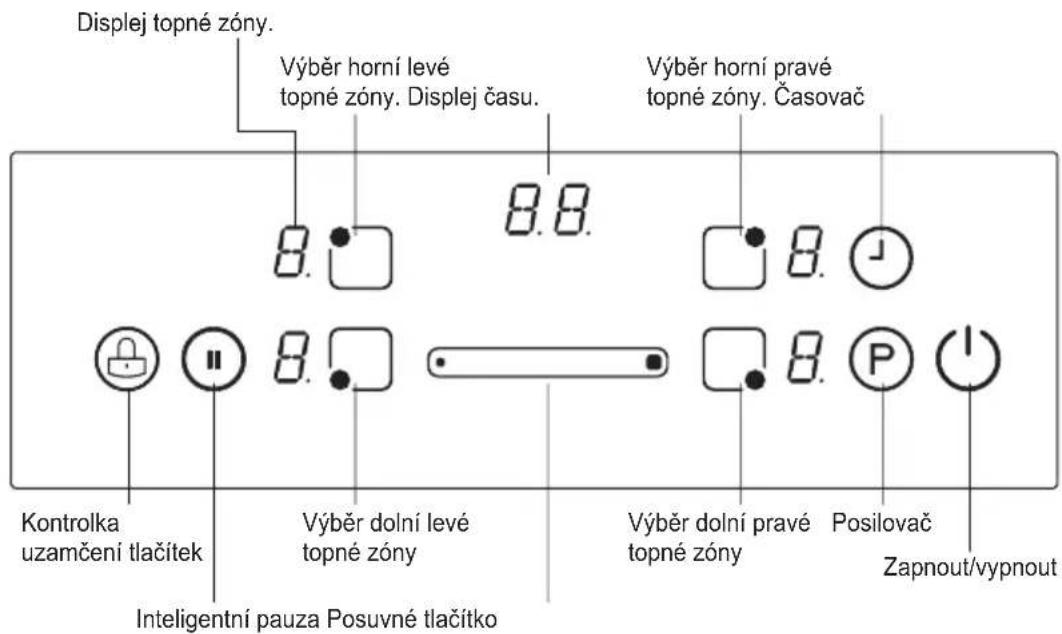

Ovládací panel 4 topných zón:

Zapnutí varných zón:

Vypnutí varných zón:

Nastavení topného výkonu	Bezpečné vypnutí po:
1 - 2 6 hodinách
3 - 4 5 hodinách
5 4 hodinách
6 - 9 1,5 hodinách

Dětský zámek:

Pred inštaláciou a prevádzkou si dôkladne prečítajte tento návod, aby ste predišli úrazom alebo poškodeniu varnej dosky. Tento návod uschovajte; možno ho budete v budúcnosti potrebovať.

KVN6403AF

OBSAH

VÝSTRAHY TÝKAJÚCE SA BEZPEČNEJ PREVÁDZKY ......2

OPIS SPOTREBIČA 7

PREVÁDZKA SPOTREBIČA 9

UŽITOČNÉ TIPY 13

INŠTALÁCIA SPOTREBIČA 15

KÓDY CHÝB 19

VÝSTRAHY TÝKAJÚCE SA BEZPEČNEJ PREVÁDZKY

PRED POUŽITÍM SPOTREBIČA SI DÔKLADNE A ÚPLNE PREŠTUDUJTE POKYNY A USCHOVAJTE ICH L'AHKO DOSTUPNÉ, ABY STE ICH MOHLI V PRÍPADE POTREBY V BUDÚCNOSTI POUŽIŤ.

TENTO NÁVOD BOL VYPRACOVANÝ AKO ZOZNAM VŠEOBECNÝCH POKYNOV PRE RÔZNE MODELY VARNEJ DOSKY. NIEKTORÉ FUNKCIE OPÍSANÉ V TOMTO NÁVODE NA OBSLUHU NEMUSIA BYŤ VO VAMI ZAKÚPENOM MODELI DOSTUPNÉ. PRI ŠTUDOVANÍ TOHTO NÁVODU NA OBSLUHU VENUJTE POZORNOSŤ VETÁM S ČÍSLAMI.

- Tento spotrebič nie je určený na používanie det'mi vo veku 8 rokov a menej a osobami s obmedzenými fyzickými, senzorickými alebo duševnými schopnost'ami alebo osobami s nedostatočnými skúsenost'ami alebo znalost'ami, ak nepracujú na základe pokynov od osoby zodpovednej za ich bezpečnosť alebo osoby, ktorá im vydá pokyny na správne používanie spotrebiča; zároveň musia úplne pochopit' existujúce nebezpečenstvá. Deti sa nesmú so spotrebičom hrat'. Čistenie a údržbu nesmú vykonávat' deti bez dohl'adu.

- Tento spotrebič nie je navrhnutý na používanie osobami (vrátane detí) so zníženými fyzickými, senzorickými alebo duševnými schopnost'ami a osobami s nedostatočnými skúsenost'ami alebo schopnost'ami, ak nepracujú pod dohl'adom osoby zodpovednej za ich bezpečnosť a ak im touto osobou nebolo vysvetlené používanie spotrebiča.

- VÝSTRAHA: Počas prevádzky môžu byť spotrebič a jeho časti horúce.

Pri dotýkaní sa horúcich prvkov dávajte pozor.

- Det'om do veku 8 rokov je nutné zabránit' v prístupe k spotrebiču, ak nie sú pod neustálym dohl'adom.

- VÝSTRAHA: Varenie jedla na varnej doske s použitím tuku a oleja bez vášho usmernenia môže predstavovat' nebezpečenstvo a spôsobit' požiar. Nikdy sa nepokúšajte zahasit' požiar vodou; spotrebič odpojte od napájacej siete a oheň zakryte pokrievkou alebo protipožiarnou prikrývkou.

• VÝSTRAHA: Nebezpečenstvo zapálenia:
  Na hornú čast' varnej dosky neklad'te žiadne predmety.
• VÝSTRAHA: Ak sa na povrchu varnej dosky vyskytnú praskliny, odpojte spotrebič od siete, aby ste predišli zasiahnutiu elektrickým prúdom.
• Kovové predmety (nože, vidličky, lyžice a pokrievky) neklad'te na hornú čast' indukčných platní, pretože môžu byt' vel'mi horúce.
• Po použití vypnite na ovládacom paneli prvok indukčnej platne; nepoužívajte na to snímač riadu.
• Pred zatvorením krytu musí byt' povrch varnej dosky vychladnutý.
• Spotrebič nie je určený na používanie v spojení s externým časovým spínačom ani samostatným systémom dial'kového ovládania.

- Na čistenie sklenených dvierok varnej dosky nepoužívajte žieravé detergenty ani ostré kovové škrabky, pretože môžu poškodit' povrch a spôsobit' následné prasknutie skla.

- Váš spotrebič bol vyrobený podľa všetkých aktuálnych miestnych a medzinárodných noriem a nariadení.

- Akúkol'vek údržbu alebo opravu musí vykonávať len autorizovaný servisný zástupca. Inštalácia a oprava vykonaná osobami, ktoré nie sú autorizovanými servisnými zástupcami, môže predstavovať riziká. Akákol'vek zámena alebo zmena špecifikácií spotrebiča predstavuje riziká.

- Pred inštaláciou skontrolujte, že miestny distribučný systém (charakter a tlak plynu alebo elektrické napätie a frekvencia) je kompatibilný s nastaveniami varnej dosky. Informácie potrebné na pripojenie tohto spotrebiča sú uvedené na štítku s týmito informáciami.

- UPOZORNENIE: Tento spotrebič je určený len na varenie v obytných interiéroch a nesmie sa používať na žiadne iné účely (mimo obytnej oblasti, na komerčné účely ani na ohrievanie miestnosti).

- Na zaistenie bezpečnosti je nutné prijať všetky možné opatrenia. Pri čistení skla dávajte pozor, aby ste sklo nepoškriabali, pretože môže prasknút. Zabráňte nárazom rôznych používaných zariadení na sklo.

- Dávajte pozor, aby počas inštalácie nedošlo k zovretiu sieťového kábla. Ak dôjde k poškodeniu sieťového kábla, o jeho výmenu požiadajte výrobcu, jeho servisného zástupcu alebo kvalifikovanú osobu, aby ste predišli nebezpečenstvu.

- Dávajte pozor pri zapájaní elektrických spotrebičov v blízkosti ohrevných prvkov. Pripojenie vodičov nesmie príst do kontaktu s horúcim povrchom.

Výstrahy, ktoré je nutné dodržiavat' počas inštalácie

- Spotrebič neprevádzkujte, ak jeho inštalácia nebola úplne dokončená.

- Spotrebič musí nainštalovat' a uviest' do prevádzky autorizovaný technický špecialista. Výrobca nepreberá žiadnu zodpovednosť za škody spôsobené nesprávnou inštaláciou varnej dosky neautorizovanou osobou.

- Rúra musí byť pripojená k sieti cez vhodný automatický prerušovač obvodu alebo bezpečnostné zariadenie.

• Takéto zapojenie musí byt' realizované pomocou dostupnej zástrčky alebo pripojením spínacej jednotky k stacionárnemu vedeniu v zmysle noriem pre elektrické inštalácie.
• Pri vybalení spotrebiča skontrolujte akékol'vek poškodenie spôsobené počas prepravy. Po zistení akejkol'vek poruchy sa zdržte prevádzkovania spotrebiča a okamžite kontaktujte autorizované servisné stredisko. Pretože obalové materiály (nylon, príchytky, penový plast atd.) môžu predstavovať nebezpečenstvo pre deti, tieto materiály je nutné promptne odstránit' a uschovať mimo dosahu detí.
• Chráně svoj spotrebič pred atmosférickými vplyvmi. Nevystavujte ho účinkom slnečného svetla, dažďa, snehu atď.
• Objekty v bezprostrednej blízkosti (skrinky) musia vydržať teplotu nie menej než 100°C.
• Teplota spodnej časti varnej dosky sa môže počas prevádzky zvýšiť. Preto je potrebné pod produktom nainštalovať panel.

Počas prevádzky

• Počas prevádzky neumiestňujte do spotrebiča ani do jeho blízkosti l'ahko zápalné predmety ani výbušniny.
• Počas prípravy jedla na tuhom tuku alebo oleji nenechávajte varný spotrebič bez dohl'adu. V prípade prehrievania môže dôjsť k zapáleniu. Plameň spôsobený olejom nikdy nehaste vodou. Pekáč alebo panvicu na vysmážanie zakryte pokrievkou, aby ste lokalizovali oheň, ktorý vznikol v tomto prípade, a spotrebič odpojte.
• Panvice na vysmážanie vždy umiestnite do stredu varných zón tak, aby rúčky panvíc na vysmážanie boli v bezpečnej polohe, aby ste do nich nenarazili ani ich nestrhli.
• Elektrického kábla sa nedotýkajte mokrými rukami. Je to veľmi nebezpečné a môže to spôsobit' zasiahnutie elektrickým prúdom.
• Ak nebudete spotrebič dlhodobo používať, odpojte ho. Hlavný gombík ovládania otočte do vypnutej polohy.
• Ak nebudete spotrebič používať, tlačidlá prepnite do polohy „0“ (Vyp.).

• Odpadové spotrebiče musia byt' na účel ochrany životného prostredia správne recyklované.
• Spotrebič nesmie byť likvidovaný spolu s bežným komunálnym odpadom.
• Na miestnom úrade získate informácie o harmonograme zberu špeciálnych odpadov alebo informácie o verejných zariadeniach, ktoré sa zaoberajú spracovaním odpadov.

NA ZAISTENIE EFEKTÍVNEJ A BEZPEČNEJ PREVÁDZKY VARNEJ DOSKY ODPORÚČAME VŽDY POUŽÍVAŤ ORIGINÁLNE NÁHRADNÉ DIELY.

AK SA POŽADUJE USTANOVENIE POMOCI, OBRÁTTE SA LEN NA ODBORNÍKOV NAŠICH AUTORIZOVANÝCH SERVISNÝCH STREDÍSK.

Opis spotrebiča

Vážený kupujúci,

pred používaním spotrebiča si preštudujte pokyny v návode na obsluhu a uschovajte ho na možnú potrebu v budúcnosti.

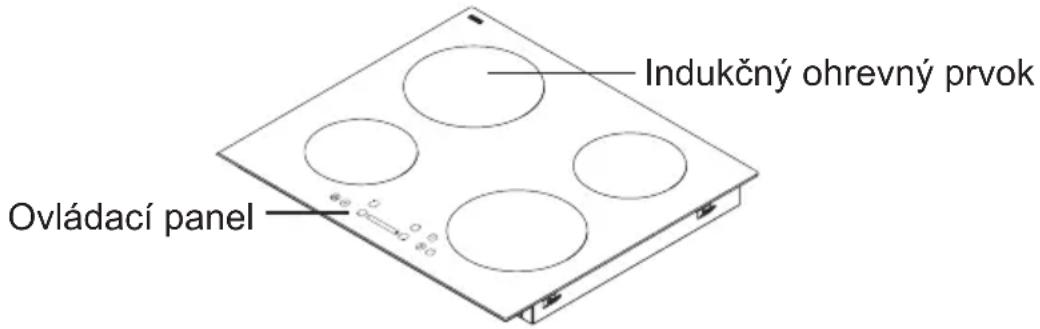

4-platňová varná doska

Výrobca			LG
Identifikácia modelu KVN6403AF
Typ varnej dosky Elektrická
Počet varných zón 4
Technológia ohrevu varnej zóny 1 Indukcia
Priemer varnej zóny 1 cm ∅16,0
Spotreba energie varnej zóny 1 Wh/kg 189,0
Technológia ohrevu varnej zóny 2 Indukcia
Priemer varnej zóny 2 cm ∅16,0
Spotreba energie varnej zóny 2 Wh/kg 189,0
Technológia ohrevu varnej zóny 3 Indukcia
Priemer varnej zóny 3 cm ∅20,0
Spotreba energie varnej zóny 3 Wh/kg 189,0
Technológia ohrevu varnej zóny 4 Indukcia
Priemer varnej zóny 4 cm ∅20,0
Spotreba energie varnej zóny 4 Wh/kg 189,0
Spotreba energie varnej dosky Wh/kg 189,0
Táto varná doska spíňa normu EN 60350-2

Tipy na úsporu energie

Varná doska

• Používajte riad s plochým dnom.
• Používajte riad správnej vel'kosti.
• Používajte riad s pokrievkou.
• Minimalizujte množstvo tukov, kvapalných aj pevných.
• Pokial' tekutina vrie, nastavte nižší výkon.

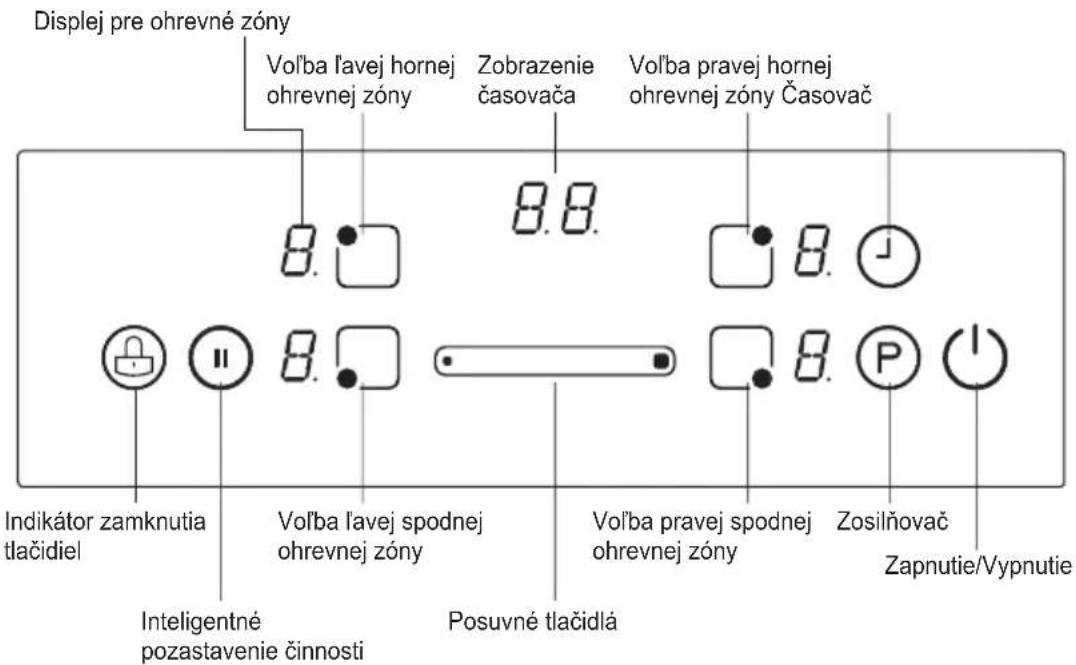

Ovládací panel pre 4 ohrevné zóny:

PREVÁDZKA SPOTREBIČA

Použite indukčnú ohrevnú zónu vhodnú pre riad.

Po zapnutí sa všetky indikátory na chvílu rozsvietia. Potom sa indukčná varná doska prepne do pohotovostného režimu a bude pripravená na prevádzku.

Varná doska je ovládaná elektronickými snímačmi, ktoré sa aktivujú dotykom.

Po aktivovaní každého snímača zaznie zvukový signál (bzučiak).

Zapnutie spotrebiča:

Varnú dosku zapnete tlačidlom snímača ON/OFF (Zapnutie/Vypnutie) ⏻. Indikátory všetkých ohrevných zón budú ukazovat' statický symbol «0» a bude blikať bod vpravo dolu. (Ak do 20 sekúnd nezvolíte varnú zónu, varná doska sa automaticky vypne.)

Vypnutie spotrebiča:

Zapnutie varných zón:

Stlačte tlačidlo snímača ohrevnej zóny, na ktorej chcete varit' jedlo.

Na indikátore zvolenej zóny bude trvalo svietit' bod a blikajúce body ostatných indikátorov zmiznú.

Požadovanú úroveň ohrevu môžete nastavit posuvnými tlačidlami pre zvolenú zónu

. Ohrevný prvok je teraz pripravený na používanie. Na najrýchlejšie varenie zvol'te potrebnú úroveň varenia a stlačením tlačidla P zapnite funkciu zosilňovača.

Vypnutie varných zón:

Stlačením tlačidla vol'by ohrevnej zóny zvol'te prvok, ktorých chcete vypnút'. Pomocou posuvných tlačidiel znížte teplotu na hodnotu «0». (Súčasným stlačením pravého a l'avého tlačidla taktiež prepnete teplotu na hodnotu «0»).

Ak je varná zóna horúca namiesto «0», zobrazí sa symbol «H».

Vypnutie všetkých varných zón:

Ak chcete vypnút' všetky varné zóny, stlačte tlačidlo ⏻.

V pohotovostnom režime sa na všetkých horúcich varných zónach zobrazí symbol «H».

Indikátor zvyškového tepla ukazuje, že sklo-keramický povrch má v blízkosti varnej zóny vysokú teplotu. Po vypnutí varnej zóny sa na príslušnom indikátore bude zobrazovať symbol «H», a to až dokial’ teplota varnej zóny neklesne na bezpečnú úroveň.

Inteligentné pozastavenie činnosti

Aktivovanie funkcie inteligentného pozastavenia činnosti umožňuje znížit' výkon všetkých zapnutých varných zón. Po vypnutí inteligentného pozastavenia činnosti sa činnost' varnej zóny automaticky vrátí na predchádzajúcu úroveň ohrevu.

Ak inteligentné pozastavenie činnosti nevypnete, varná doska sa po 30 minútach vypne.

Inteligentné pozastavenie činnosti zaktivujete stlačením tlačidla (Ⅱ). Výkon aktivovaných ohrevných zón sa zníži na úroveň 1 a na všetkých indikátoroch sa bude zobrazovat' symbol «II».

Ak ešte raz stlačíte tlačidlo (Ⅱ), inteligentné pozastavenie činnosti vypnete. Symbol «II» a ohrevné zóny sa vrátia na predtým nastavenú úroveň.

Funkcia bezpečného vypnutia:

Každá varná zóna sa po určitom maximálnom čase prevádzky vypne, ak nevykonáte nastavenie teploty. Každou zmenou spojenou s varnou zónou sa prepne maximálny čas prevádzky na počiatočnú hodnotu v rámci obmedzenia času prevádzky. Maximálny čas prevádzky závisí od zvolenej úrovne teploty.

Nastavenie ohrevu	Bezpečné vypnutie po
1 - 2 6 hodinách
3 - 4 5 hodinách
5 4 hodinách
6 - 9 1,5 hodinách

Detský zámok:

Po zapnutí ovládacieho panela môžete zapnút funkciu detského zámku. Ak chcete aktivovať funkciu detského zámku, stlačte naraz l'avé a pravé posuvné tlačidlo a potom ešte raz stlačte pravé posuvné tlačidlo. Na indikátoroch všetkých ohrevných zón sa zobrazí symbol «L», čo v angličtine znamená LOCKED (Zamknuté). Potom dôjde k uzamknutiu tlačidiel ovládania. (Ak je varná zóna horúca, budú a striedavo zobrazovať symboly «L» a «H»).

Varná doska zostane uzamknutá až do jej odomknutia, a to aj v prípade vypnutia a opätovného zapnutia ovládacieho panela.

Ak chcete detský zámok odomknút, najprv zapnite varnú dosku. Stačte naraz l'avé a pravé posuvné tlačidlo a potom ešte raz stlačte l'avé posuvné tlačidlo.

Symbol «L» zmizne a varná doska sa zapne.

Zamknutie tlačidiel

Funkcia zamknutia tlačidiel je určená na zamknutie a prepnutie spotrebiča do bezpečného režimu počas prevádzky. Zmena nastavení stlačením tlačidiel, napr. úprava úrovne ohrevu a pod., nebude možná. Možné bude len vypnutie spotrebiča.

Funkcia zamknutia bude aktívna po stlačení tlačidla zamknutia 📋 v rámci posledných 2 sekúnd. Bzučiak upozorní na vykonanie tejto činnosti. Po úspešnom zamknutí počas 2 sekúnd začne indikátor zamknutia tlačidiel blikat a ohrevná zóna bude uzamknutá.

Funkcia časovača prebieha v dvoch variantoch.

Časovač odpočítavania (1-99 min):

Časovač odpočítavania možno zapnút, ak sú varné zóny vypnuté. Indikátor časovača zobrazuje „00“ a blikajúci bod.

Čas môžete predížit'/skrátit' stláčaním posuvných tlačidiel časovača. Rozsah nastavenia je 0 až 99 minút. Ak počas 10 sekúnd nevykonáte žiadnu činnosť, dôjde k nastaveniu časovača odpočítavania a blikajúci bod zmizne. Po nastavení časovača začne podľa indikovaných nastavení odpočítavanie.

Po uplynutí času zaznie bzučiak a indikátor časovača začne blikat'. Zvukový signál sa automaticky zastaví po 30 sekundách, alebo po stlačení l'ubovolnej klávesy.

Časovač odpočítavania možno vynulovať alebo vypnút stlačením posuvných tlačidiel časovača Časovač odpočítavania môžete vypnút aj po vypnutí varnej dosky stlačením tlačidla ( ).

Časovač varnej zóny (1-99 min):

Ak je varná doska zapnutá, možno nastavit samostatný časovač pre každú varnú zónu.

Zvol'te varnú zónu, nastavte teplotu, stlačte tlačidlo ⏻ a nastavte časovač; časovač možno nastaviť aj ako funkciu vypnutia varnej zóny. Okolo časovača sú 4 diódy LED. Indikujú, pre ktorú varnú zónu je časovač nastavený.

Do 10 sekúnd od poslednej činnosti sa indikátor časovača prepne na časovač, pre ktorý nasleduje odpočítavanie (v prípade, ak je časovač nastavený pre viac než 1 varnú zónu).

Po uplynutí času začujete zvuk bzučiaka a indikátor časovača bude zobrazovať statický symbol «00»; dióda LED časovača pre príslušnú varnú zónu začne potom blikat'. Naprogramovaná varná zóna sa zapne a ak je varná zóna horúca, zobrazí sa symbol «H».

Bzučiak a dióda LED automaticky zhasnú do 30 sekúnd a/alebo po stlačení ktoréhokol'vek tlačidla.

Bzučiak:

Počas prevádzky varnej dosky budú pomocou bzučiaka oznamované nasledujúce činnosti:

*štandardné zapnutie tlačidiel krátkym zvukom bzučiaka;
* trvalé stláčanie tlačidiel počas 10 sekúnd dlhým prerušovaným zvukom bzučiaka.

Funkcia zosilňovača:

Zvol'te varnú zónu, nastavte požadovaný stupeň varenia a znova stlačte tlačidlo P (zosilňovač).

Funkciu zosilňovača možno aktivovat', ak indukčný modul akceptuje nastavenie danej varnej zóny. Po zapnutí funkcie zosilňovača sa na príslušnom indikátore zobrazí symbol «P». Zapnutím zosilňovača sa môže prekročit maximálny výkon a v tomto prípade sa zapne vystavané regulovanie výkonu.

Potreba zníženia výkonu sa zobrazí blikaním indikátora príslušnej varnej zóny. Blikanie bude trvať 3 sekundy a umožní konfiguráciu nastavení parametrov na zníženie výkonu.

UŽITOČNÉ TIPY

Riad

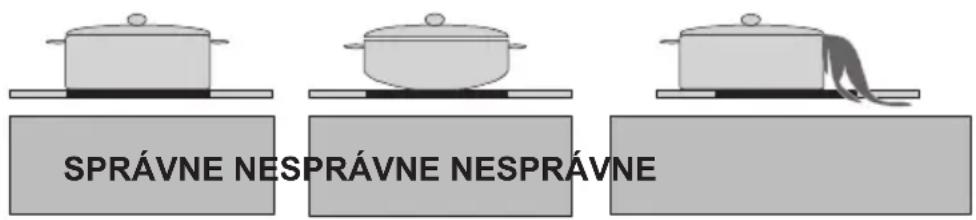

• Používajte riad s hrubým, rovným a hladkým spodkom, ktorého priemer zodpovedá priemeru platne. To dopomôže skráteniu času varenia.
• Riad vyrobený z ocele, smaltovanej ocele, liatiny a nehrdzavejúcej ocele umožní dosiahnuť najlepšie výsledky.
• Riad vyrobený zo smaltovanej ocele alebo hliníka s medeným spodkom môže spôsobit' usádzanie kovových častíc, ktoré zostanú na povrchu varnej dosky. Ak k takémuto usádzaniu dôjde, stopy bude t'ažké odstránit'. Varnú dosku po každom použití očist'te.
• Riad vhodný na používanie na indukčnej varnej doske je taký, na ktorého spodok sa prichytí magnet.
• Riad je nutné umiestnit’ do stredu varnej platne. V prípade nesprávneho umiestnenia sa zobrazí príslušný symbol.
• Pri používaní niektorých riadov možno počut' rôzne typy zvukov; ide o súvislost' s konštrukciou panvice/pekáča a nemá to vplyv na účinnosť a bezpečnosť varného spotrebiča.

Šetrenie elektrickej energie

• Indukčné varné zóny sa automaticky prispôsobujú vel'kosti riadu až do určitej limitnej hodnoty. Preto kovové časti spodku riadu musia mat' minimálny priemer v závislosti od vel'kosti varnej zóny.
• Riad položte na varnú zónu pred jej zapnutím. Ak ju zapnete pred umiestnením riadu, varná zóna nebude fungovat' a nezobrazí sa displej ovládania.
• Na skrátenie času varenia použite pokrievku.
• Ked' začne tekutina vriet', znížte nastavenú teplotu.
• Ak chcete skrátiť čas varenia, minimalizujte množstvo tekutiny alebo tuku.
• Zvol'te správnu teplotu pre režimy varenia.

Príklady režimov varenia

Informácie uvedené v nasledujúcej tabuľke sú len orientačné:

Nastavenia Používané na
0 Prvok je vypnutý
1 - 3 Jemný ohrev
4 - 5 Pomalé varenie, pomalý ohrev
6 -7 Opakovaný ohrev a rýchle varenie
8	Varenie, príprava na malom množstve oleja/tuku a pečenie
9	Maximálny ohrev
P	Funkcia posilovača (zrýchlenia)

Tipy na čistenie

• Na čistenie povrchov varnej dosky nepoužívajte abrazívne špongie, leptavé aerosólové detergenty ani ostré predmety.
• Ak chcete odstránit' pripálené jedlo, navlhčite ho mokrou servítkou a detergentom na umývanie riadu.
• Na očistenie od zvyškov jedla a škvín môžete použit' škrabku. Lepivé potraviny musíte očistit' okamžite, len čo sa dostanú na povrch varnej dosky, pred ochladnutím skla.
• Pri používaní škrabky dávajte pozor a nečist'te ňou silikónové lepidlo na sklenených okrajoch.
• Pretože škrabka má vstavanú čepel', je nutné ju uschovat' mimo dosahu detí.
• Ak je platňa teplá, použite špeciálny čistiaci prostriedok na keramické platne. Platňu opláchnite a utrite dosucha pomocou servítky alebo papierovej utierky.

INŠTALÁCIA SPOTREBIČA

VÝSTRAHA:

Elektrické pripojenie tejto varnej dosky musí vykonať kvalifikovaný elektrikár v súlade s pokynmi uvedenými v tomto návode na obsluhu a v súlade s aktuálnymi vládnymi nariadeniami. V prípade akejkoľvek škody v dôsledku nesprávného pripojenia alebo inštalácie nebude záruka platná. Spotrebič musí byť uzemnený.

Bezpečnostné opatrenia počas inštalácie

• Akýkol'vek prečnievajúci povrch musí byť vo výške nie menej než 65 cm nad varnou doskou.
• Digestory je nutné nainštalovať podľa pokynov výrobcu.
• Steny dotýkajúce sa zadnej časti varného spotrebiča musia byt' vyrobené z požiarne odolného materiálu.
• Dížka siet'ového kábla nesmie presiahnuť 2 metre.

Inštalácia varnej dosky na pracovný povrch

• Varnú dosku možno nainštalovať na akýkol'vek pracovný povrch, ktorý odoláva teplote 90 °C.

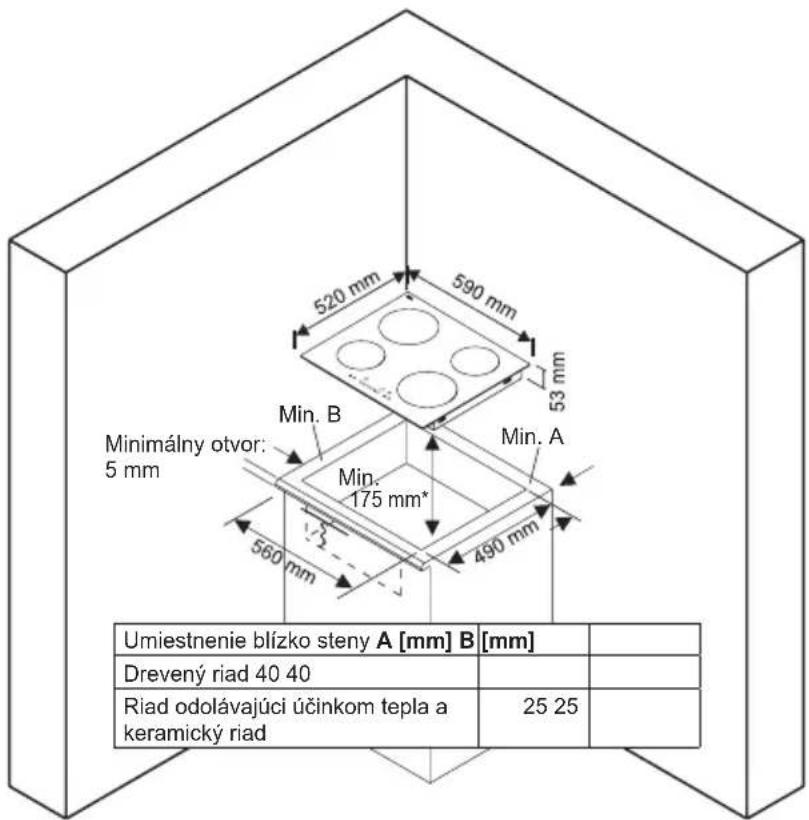

• Pripravte otvor s rozmermi zodpovedajúcimi rozmerom podľa obrázka nižšie a na d’alšej strane.

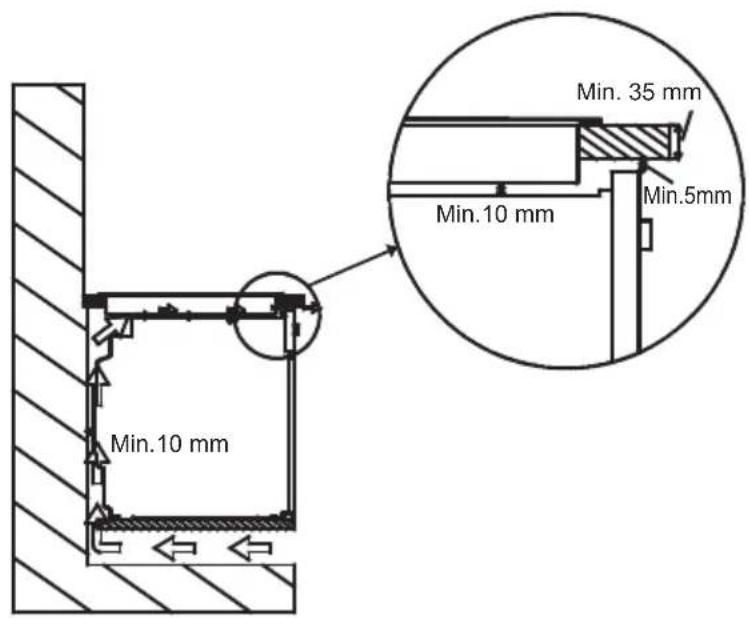

• Indukčnú varnu dosku možno nainstalovať na pracovné povrchy hrubé 25 až 40 mm.

Indukčná varná doska s hrúbkou 60 cm

V prípade inštalácie varnej dosky nad vstavanú rúru je nutné medzi nimi zachovat' vzdialenost' 10 mm.

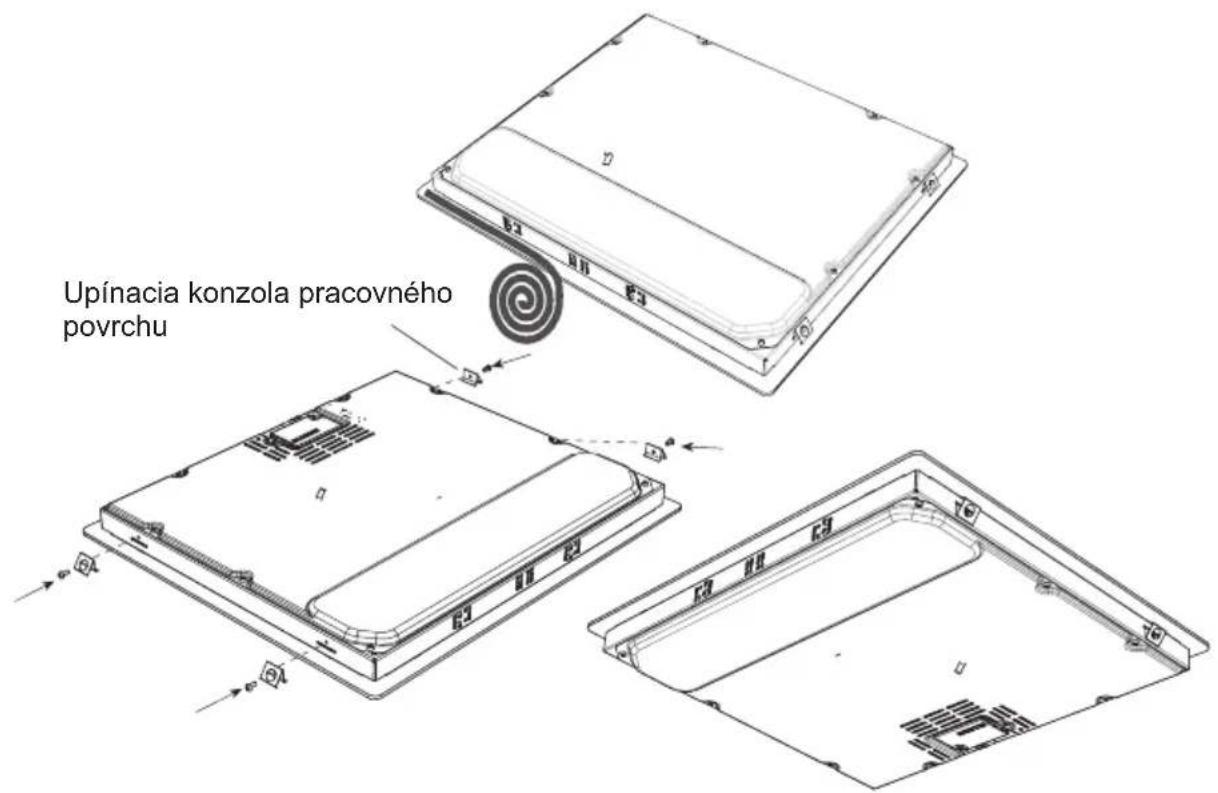

Na bočné steny spotrebiča nainštalujte 4 upínacie konzoly.

• Varnú dosku upevnite v správnej polohe osadením do otvoru v pracovnom povrchu.
• Pred inštaláciou varného spotrebiča demontujte zadný panel kuchynského prvku na mieste otvoru pre varný spotrebič, aby ste zabezpečili správne ochladzovanie. Predná časť kuchynského prvku musí mať otvor s hrúbkou aspoň 5 mm.

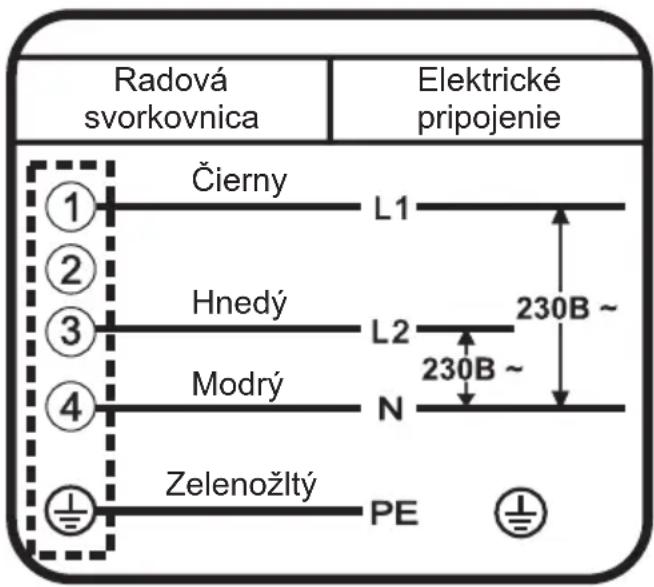

Realizácia elektrického pripojenia

Pred realizáciou elektrického pripojenia je nutné overit' nasledujúce:

• Napätie v sieti sa musí zhodovať s napätím uvedeným na výrobnom typovom štítku na zadnej strane varnej dosky.
• Elektrický obvod musí vydržať zaťaženie spotrebičom (pozrite si výrobný typový štítok).
• Zdroj napájania je uzemnený podľa ustanovení platných vládnych nariadení a je v správnom prevádzkovom stave.
• Na inštaláciu varnej dosky je l'ahko dostupný poistkový vypínač.

Ak pre varnú dosku nie je k dispozícii samostatná kabeláž a poistkový vypínač, pred pripojením varnej dosky ich musí kvalifikovaný elektrikár nainštalovať.

Na pripojenie k spotrebiču (blok sietových poistiek) sa musí použit' schválený vhodný kábel aj nezávislá ochrana s 32 A poistkou alebo automatická mikro-jednotka na ochranu obvodu. Elektrikár musí zabezpečit' inštaláciu na všetkých póloch poistkového vypínača na odpojenie vedenia (aktivované) a neutrálne vodiče s aspoň 3 mm vzdialenosťou medzi zatvárajúcimi kontaktmi relé.

Poistkový vypínač musí byť nainštalovaný na stenu v kuchyni, nad pracovným povrchom a vedľa varnej doky, nie nad ňou. Poistkový vypínač pripojte k rozvádzacej skrinke, ktorá musí byť nainštalovaná na stene vo výške asi 61 cm (24 palcov) nad podlahou, za varnou doskou. Potom pripojte sieťový kábel varnej dosky. Pripojte jeden koniec do rozvádzacej skrinky a druhý koniec do skrinky elektrického pripojenia varnej dosky na zadnej strane spotrebiča. Zo skrinky elektrického pripojenia demontujte veko a kábel nainštalujte podľa schémy obvodu.

Tento spotrebič vyhovuje požiadavkám nasledujúcich smerníc ES:

Smernica 2006/95/ES o elektrických zariadeniach určených na používanie v rámci určitých limitov napätia

Smernica 2004/108/ES o elektromagnetickej kompatibilite elektrických pripojení Smernica 93/68/EHS o označovaní značkou CE

Pri prevádzke indukčnej varnej dosky používajte nasledujúci kábel: H05VV-F 3X2,5 mm2/60227 I EC 53 ••. Schéma pripojenia je uvedená na spodku spotrebiča.

V prípade chyby indikátor ohrevnej zóny zobrazí kód chyby.

E1: V prípade nefunkčnosti chladiaceho ventilátora kontaktujte jedno z autorizovaných servisných stredísk.
E3: Ak napätie sieťového zdroja prekročí nominálne hodnoty, ⏻ stlačením tlačidla vypnite varnú dosku, počkajte, kým nezmizne symbol «H» vo všetkých zónach, ⏻ varnú dosku zapnite a pokračujte v činnosti.
Ak sa rovnaký kód chyby bude znova zobrazovat', kontaktujte jedno z autorizovaných servisných stredísk.
E4: Ak frekvencia sietového zdroja prekročí nominálne hodnoty, stlačením tlačidla vypnite varnú dosku, počkajte, kým nezmizne symbol «H» vo všetkých zónach, varnú dosku zapnite a pokračujte v činnosti. Ak sa bude rovnaký kód chyby znova zobrazovat, odpojte varnú dosku od siete a znova ju pripojte, varnú dosku zapnite stlačením tlačidla a pokračujte v činnosti. Ak sa rovnaký kód chyby bude znova zobrazovat, kontaktujte jedno z autorizovaných servisných stredísk.
E5: Ak bude vnútorná teplota varného povrchu veľmi vysoká, stlačením tlačidla varnú dosku vypnite a nechajte ohrevné zóny vychladnút'.
E6: V prípade chyby komunikácie medzi ovládacím panelom snímača a ohrevnou zónou kontaktujte jedno z autorizovaných servisných stredísk.
E7: Ak je snímač teploty ohrevného prvku vypnutý, kontaktujte jedno z autorizovaných servisných stredísk.
E8: Ak snímač teploty chladiacej jednotky nefunguje, zavolajte kvalifikovaného špecialistu zo servisného strediska.
E9: V prípade chyby kalibrácie kontaktujte jedno z autorizovaných servisných stredísk.

Zneškodnenie starého spotrebiča

1. Tento symbol prečiarknutého odpadkového koša na kolieskach znamená, že odpad z elektrických a elektronických zariadení (WEEE) musí byť zneškodnený samostatne od komunálneho odpadu.

2. Staré elektrické produkty môžu obsahovat' nebezpečné latky, preto správne zneškodnenie vášho starého spotrebiča pomôže zabránit' potenciálnym negativnym dopadom na prostredie a l'udské zdravie. Váš starý spotrebič môže obsahovat' diely, ktoré možno opätovne použit' na opravu iných produktov, a iné cenné materiály, ktoré možno recyklovat' s ciel'om chránit' obmedzené zdroje.

3. Svoj spotrebič môžete zaniest do predajne, kde ste produkt zakúpili, alebo sa môžete obrátit na oddelenie odpadov miestnej samosprávy a požiadat o informácie o najbližšom zbernom mieste odpadu z elektrických a elektronických zariadení (WEEE). Najnovšie informácie platné pre vašu krajinu nájdete na stránke www.lg.com/global/recycling
