MNV2345 - Umývačka riadu Concept - Bezplatný návod na obsluhu

Typ produktu	Vstavaná umývačka riadu
Značka	Concept
Model	MNV2345
Trieda energetickej účinnosti	A++
Ročná spotreba energie	197 kWh
Spotreba energie (štandardný cyklus)	0.69 kWh
Príkon (vypnutý režim)	0.45 W
Príkon (zapnutý režim)	0.49 W
Ročná spotreba vody	2520 L
Trieda účinnosti sušenia	A
Štandardný umývací program	ECO 45°C
Trvanie štandardného programu	205 min
Hladina hluku	49 dB(A)
Rozmery (V x Š x H zatvorené)	815 x 448 x 570 mm
Rozmery (hĺbka s otvorenými dverami)	1150 mm
Príkon	1760 – 2100 W
Napätie / Frekvencia	230 V ~ 50 Hz
Tlak vody	0.04 – 1 MPa
Kapacita	9 súprav riadu
Hmotnosť	30.5 kg
Umývacie programy	Intenzívny, Normálny, ECO, Sklo, 90 minút, Rýchly
Špeciálne funkcie	Polovičná náplň, Odložený štart (3/6/9h), Detská poistka, Indikátory soli a leštidla
Nastavenie zmäkčovača vody	Nastaviteľné (H1-H6) podľa tvrdosti vody
Filtračný systém	Hrubý, hlavný a jemný filter – odnímateľné na čistenie
Ramena postreku	Horné a spodné ramená postreku, odnímateľné na čistenie
Bezpečnostné prvky	Detská poistka, bezpečnostný spínač dverí, ochrana proti pretečeniu
Súčasťou balenia	Lievik na soľ, kondenzačný pás, montážne držiaky

Často kladené otázky - MNV2345 Concept

Ako nastavím zmäkčovač vody?

Stlačte tlačidlo napájania, potom do 60 sekúnd po zapnutí stlačte na 5 sekúnd tlačidlo Štart/Pauza pre vstup do nastavení. Pomocou tlačidla Štart/Pauza prechádzajte cez H1-H6 (podľa tvrdosti vody) a potvrďte tlačidlom napájania.

Akú soľ mám použiť?

Používajte iba regeneračnú soľ určenú špeciálne pre umývačky riadu. Nikdy nepoužívajte kuchynskú soľ ani iný typ, mohlo by to poškodiť zmäkčovač.

Ako naplním leštidlo?

Otvorte dvierka, otvorte dávkovač leštidla (vedľa dávkovača čistiaceho prostriedku), pomaly nalejte leštidlo po maximálnu rysku (približne 140 ml). Pevne zatvorte uzáver. V prípade potreby upravte dávkovanie od 1 do 6.

Môžem používať tablety?

Áno, ale používajte dlhšie programy (napr. Intenzívny alebo Normálny), aby sa úplne rozpustili. Vložte tabletu do hlavnej komory dávkovača a zatvorte veko.

Čo robiť, ak umývačka neštartuje?

Skontrolujte, či sú dvierka riadne zatvorené, napájací kábel zapojený, prívod vody otvorený a istič zapnutý. Tiež sa uistite, že je vybratý program a stlačené tlačidlo Štart/Pauza.

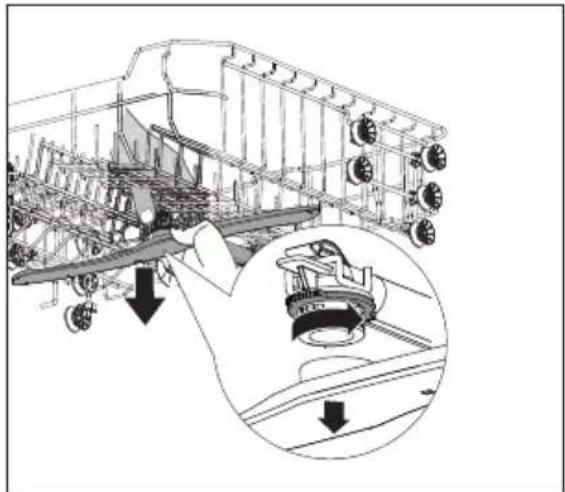

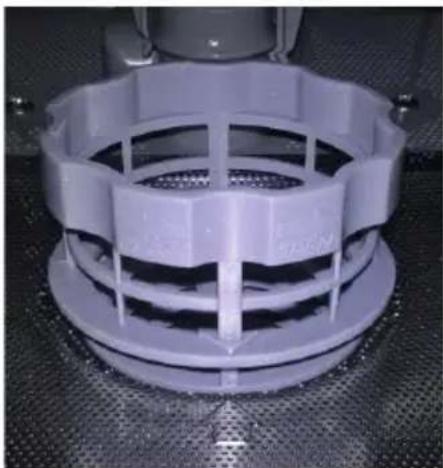

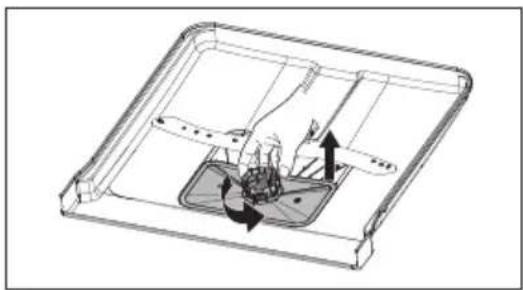

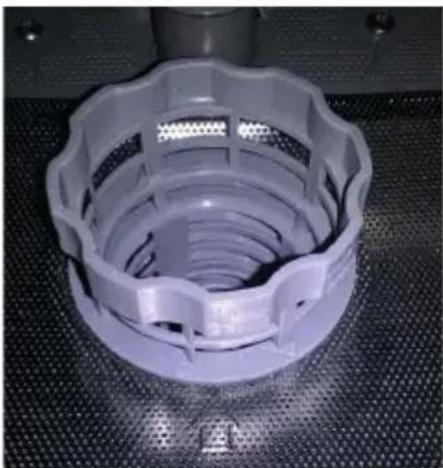

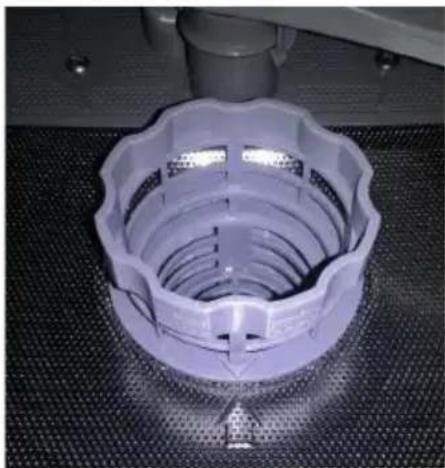

Ako čistím filtre?

Otočte hrubý filter proti smeru hodinových ručičiek a vyberte ho. Oddelte jemný filter od hlavného filtra stlačením západiek. Opláchnite pod tečúcou vodou mäkkou kefkou. Zložte v opačnom poradí a uistite sa, že šípka ukazuje na zatvorené.

Prečo je riad po cykle stále mokrý?

Možné príčiny: nedostatok leštidla, nesprávny program (napr. Rýchly bez sušenia), preplnenie alebo príliš skoré vybratie. Zvýšte dávkovanie leštidla alebo použite dlhší program so sušením.

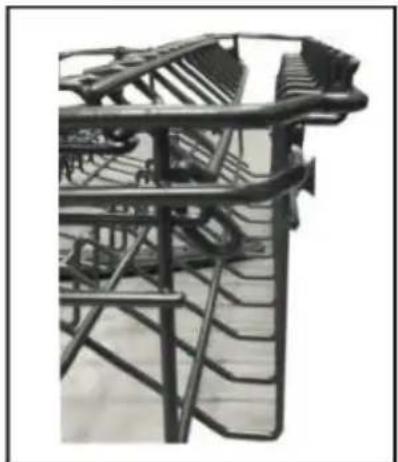

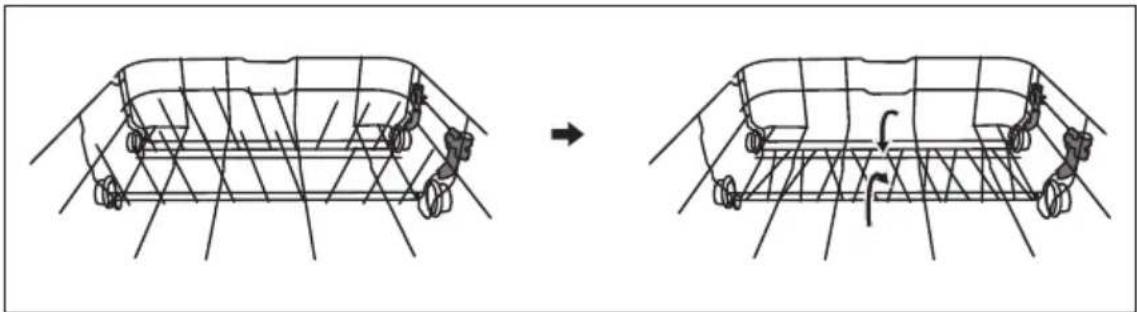

Ako nastavím výšku horného koša?

Vytiahnite horný kôš, potom zdvihnite rukoväte na oboch stranách a otáčajte, kým sa nezaistia. Na zníženie stlačte rukoväte. Kôš je možné nastaviť do dvoch výšok.

Čo znamená blikajúci indikátor programu?

Rýchly indikátor bliká: problém s prívodom vody (skontrolujte kohútik alebo tlak). Indikátor skla bliká: pretečenie (znížte prietok vody). Postupujte podľa manuálu pre presné riešenie.

Môžem si umývačku nainštalovať sám?

Inštaláciu musí vykonať kvalifikovaný odborník, aby sa zabezpečilo správne pripojenie vody, odpadu a elektriny. Nesprávna inštalácia môže viesť k strate záruky a bezpečnostným rizikám.

NÁVOD NA OBSLUHU MNV2345 Concept

Ďakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní počas celého obdobia jeho používania.

Pred prvým použitím pozorne preštuđujte celý návod na obsluhu a potom si ho odložte. Zabezpečte, aby všetci, ktorí budú tento výrobok používať, boli oboznámení s týmto návodom.

OBSAH

Technické parametre

Prehl'ad čistiacich programov

Dôležité upozornenia

Uvedenie prístroja do používania

Popis výrobku

Čistenie a údržba

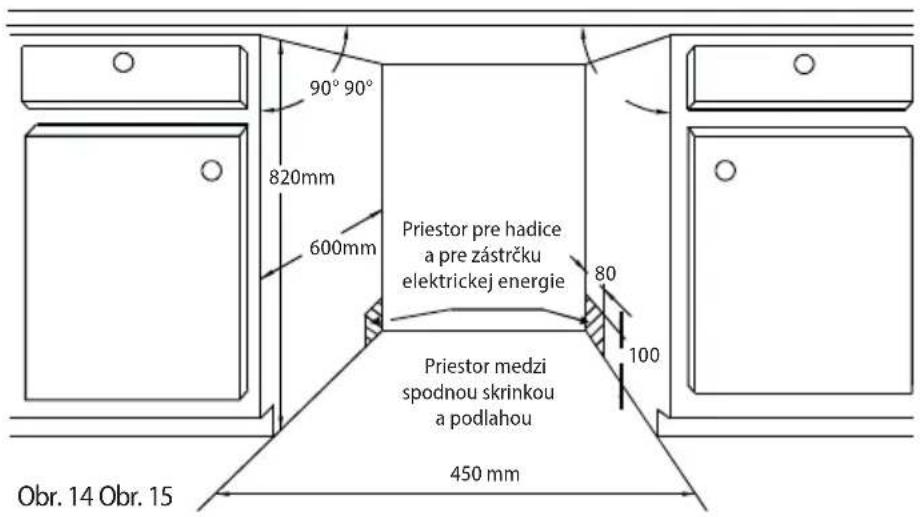

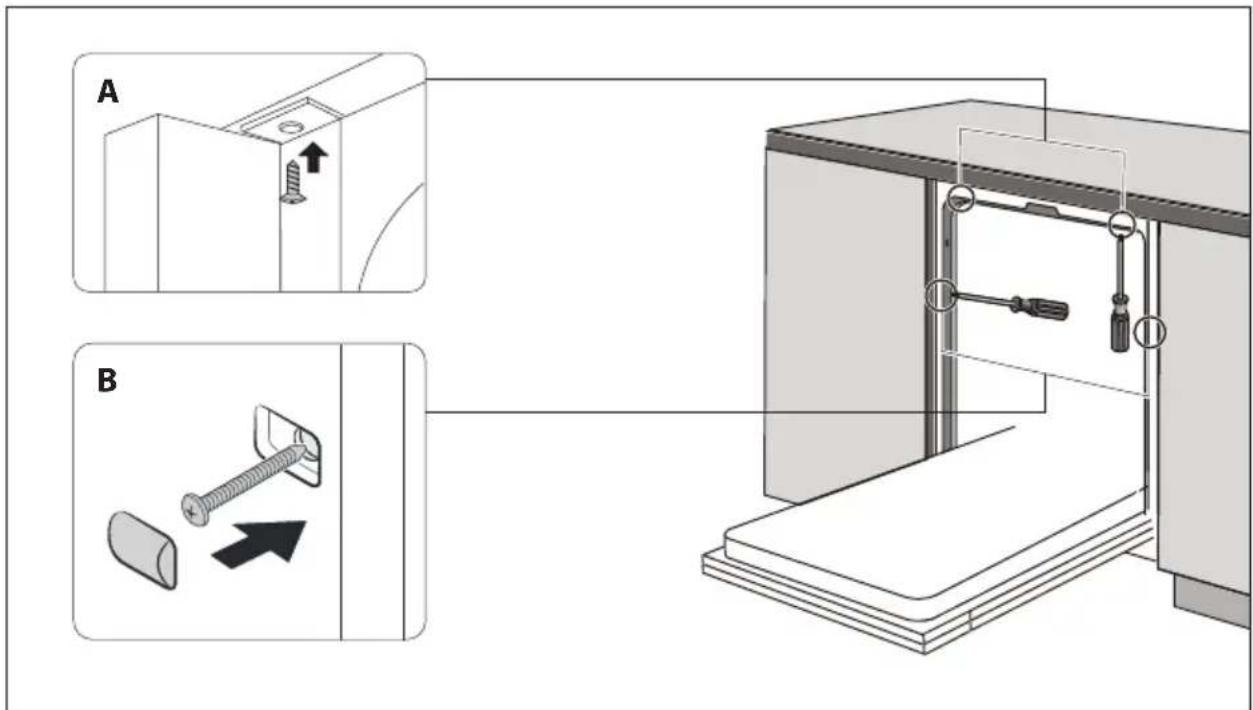

Inštalácia prístroja

Návod na obsluhu

Riešenie problémov

Plnenie regeneračnou sol'ou

Hlásenia chýb

Plnenie leštiacim prostriedkom

Rozmery umývačky

Čistiace prípravky

Príklad uloženia riadu

Nevhodný riad

Ochrana životného prostredia

Uloženie riadu

Technické parametre
Energetická trieda A++
Ročná spotreba 197 kWh
Spotreba energie pri štandardnom čistiacom cykle	0.69 kWh
Spotreba vo vypnutom stave 0.45 W
Spotreba v zapnutom stave 0.49 W
Ročná spotreba vody 2520 l
Trieda účinnosti sušenia A
Štandardný čistiaci cyklus ECO 45°C
Trvanie štandardného čistiaceho cyklu 205 min
Hlučnosť 49 dB (A)
Výška 815 mm
Šírka 448 mm
HÍbka (zavreté dvere) 570 mm
HÍbka (otvorené dvere) 1150 mm
Príkon	1 760 – 2 100 W
Napájanie / frekvencia	230 V ~ 50 Hz
Tlak vody	0.04–1 MPa
Kapacita	9 súprav riadu
Hmotnosť	30.5 kg

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

DÔLEŽITÉ UPOZORNENIA

Pri dodaní umývačky na riad

• Ihned' po dodaní skontrolujte obal a prístroj, či sa počas prepravy nepoškodil.
• POZOR! Niektoré rohy a hrany prístroja, ktoré budú po inštalácii skryté, môžu byť ostré! Dbajte na opatrnosť, aby ste zabránili poraneniu!
• Ak je prístroj poškodený, nezačnite ho používat. Čo najskôr sa obrátte na dodávatel'a.
• Pred prvým použitím odstráňte z prístroja všetok obal a marketingové materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.

Pri inštalácii

• Nepoužívaite prístroj inak, než je uvedené v tomto návode.

• Tento prístroj sa môže používať v domácnostiach a podobných priestoroch, ako sú:

• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

• Spotrebiče používané v pol'nohospodárstve.
• Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

• Spotrebiče používané v podnikoch zaistujúcich nocľah s raňajkami.

• Nesiahajte na prístroj vlhkými alebo mokrými rukami.

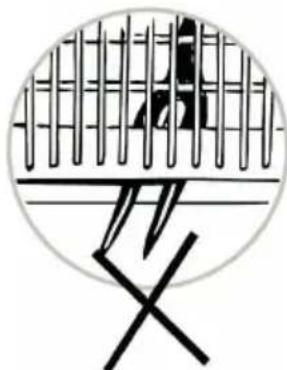

• Nože a iné predmety s ostrými hrotmi musia byť v koši na riad uložené hrotom dolu, alebo vo vodorovnej polohe.
• Umývačku používajte len v domácnosti a len na umývanie kuchynského riadu.
• Vo vnútornom priestore prístroja nič neskladujte.
• Nesadaite a nestúpaite na otvorené dvierka spotrebiča.
  • Voda v čistiacom priestore nie je pitná.
• Do čistiaceho priestoru nedávajte žiadne rozpúšťadlá (hrozí nebezpečenstvo explózie).
• Používaite výhradne výrobky, ktoré sú vhodné pre umývačky riadu.
• Počas čistiaceho programu otvárajte dvierka umývačky velmi opatrne, voda môže vystreknút.
• Dodržiavajte bezpečnostné pokyny a pokyny na obaloch čistiacich a leštiacich prípravkov.
• Nedotýkajte sa horúceho povrchu a vykurovacích telies počas používania ani hned' po použití spotrebiča.
• Nedovol'te detom a nesvojprávnym osobám používať prístroj, používajte ho mimo ich dosahu.

- Deti sa nesmú s prístrojom hrat.

- Dbajte na zvýšenú opatrnost, ak sa prístroj používa v blízkosti detí.

- Nedovol'te, aby sa prístroj používal ako hračka.

- Tento prístroj môže používať deti od 8. roku veku a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez príslušných skúseností a znalostí, ak sú pod dohladom alebo boli oboznámené s pokynmi o používaní prístroja bezpečným spôsobom a rozumejú jeho rizikám.

- POZOR! Pri otváraní dvierok sa môže uvol'nit' veľké množstvo pary alebo môže vystreknúť voda. Bud'te vel'mi opatrní. Nebezpečenstvo oparenia!

- V prípade poruchy prístroj vypnite a vytiahnite zástrčku zo zásuvky elektrického napätia.

- Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy net'ahajte za prívodný kábel, ale uchopte zástrčku a t'ahom prístroj odpojte.

- Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny.

- Pravidelne kontrolujte prístroj aj prívodný kábel, či nie sú poškodené.

- Poškodený prístroj nezapínajte.

- Nepoužívajte spotrebič, ak sú dvierka alebo tesnenie dvierok poškodené. Dajte ich opravit do autorizovaného servisu.

- Nepoužívajte prístroj bez správne inštalovaných krytov a bez prednej dosky.

- V prístroji umývajte len riad určený na umývanie v umývačke. Zabráňte kontaktu plastového riadu s vykurovacím telesom prístroja.

- Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.

- Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.

- Pred čistením prístroj vypnite a nechajte aspoň 30 minút vychladnút.

- Domáce čistenie a údržbu nesmú robit deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

- Čistiace a leštiace prípravky uložte mimo dosahu detí.

- Nepúštajte deti k otvorenej umývačke, mohli by v nej ešte byt zvyšky čistiaceho prípravku.

POZOR!

Prístroj otvárajte len na krátky čas kvôli naplneniu alebo vybratiu riadu, aby nedošlo k zraneniu, napr. zakopnutím. Deti by sa mohli do prístroja zatvorit (nebezpečenstvo udusenia), alebo byť vystavené inému nebezpečenstvu.

Prípadné poruchy

• Prístroj môže opravovat' a robit' v čnom zásahy iba kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť prístroj odpojený z elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy netahajte za prívodný kábel, ale uchopte zástrčku a tahom prístroj odpojte.

Ak nedodržíte pokyny výrobcu, prípadná oprava nebude uznaná ako záručná.

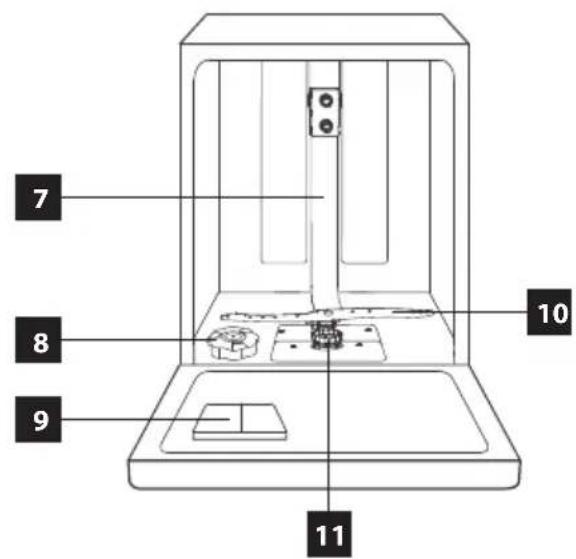

POPIS VÝROBKU

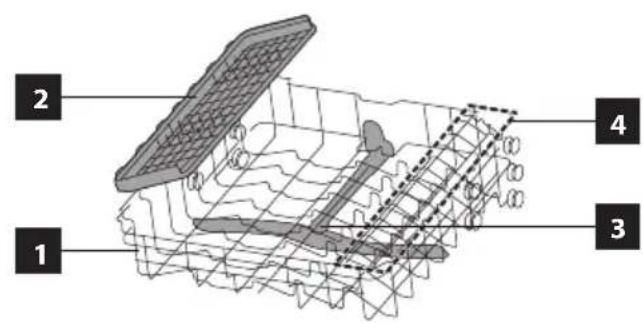

1 Horný kôš
2 Priehradka na príbor
3 Horné ostrekovacie rameno
4 Priehradka na šálky

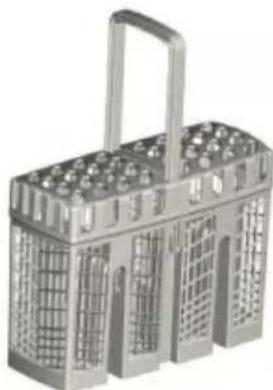

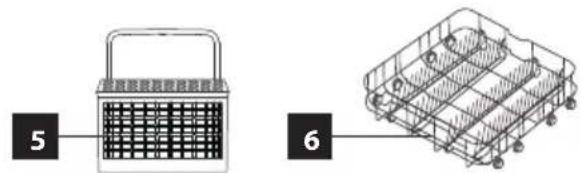

5 Kôš na príbor
6 Dolný kôš
7 Vnútorné potrubie
8 Zásobník regeneračnej soli
9 Dávkovač čistiaceho a leštiaceho prípravku
10 Dolné ostrekovacie rameno
11 Filtračná zostava
12 Konektor na prívod vody
13 Odtoková hadica

POPIS OVLÁDACIEHO PANELU

1 Tlačidlo zapnutia/vypnutia
2 Tlačidlo volby čistiaceho programu
3 Tlačidlo detského zámku
4 Tlačidlo polovičného plnenia

5 Tlačidlo funkcie načasovaného zapnutia
6 Tlačidlo Start/Pause
7 Kontrolky doplnenia leštidla a regeneračnej soli

POPIS JEDNOTLIVÝCH TLAČIDIEL OVLÁDACIEHO PANELU

Tlačidlo volby čistiaceho programu

• Stlačením tlačidla vyberiete požadovaný čistiaci program.
• Vybrať možno z nasledovných čistiacich programov: Intensive, Normal, ECO, 90 Min, Rapid
• Zvolený čistiaci program bude indikovaný kontrolkami vedla príslušných čistiacich programov.

Tlačidlo funkcie načasovaného zapnutia

- Načasované zapnutie prístroja možno nastaviť na 3, 6 a 9 hodin.

Tlačidlo polovičného plnenia

• Vhodné pre polovičné naplnenie umývačky.
• Umývanie riadu prebieha v oboch košoch, ale pri polovičnom naplnení umývačky.
• Umývačka zníži spotrebu vody a skráti dlžku programu.

Tlačidlo Start/Pause

- Stlačením tlačidla Start/Pause sa spustí zvolený čistiaci program alebo sa zastaví čistiaci program, ak umývačka pracuje.

Ukazovatel'stavu (Kontrolky doplnenia leštidla, doplnenie regeneračné soli)

- Ak sa pri ukazovatelovi stavu rozsvieti dioda, treba doplnit' prislušny čistiaci pripravok.

Symbol Ukazovatel'stavu
	Leštidlo
	Sol'

NÁVOD NA OBSLUHU

Pred prvým použitím

1. Nastavte prístroj podla tvrdosti vody (pozri nižšie).
2. Do zásobníka regeneračnej soli vsypte regeneračnú sol.
3. Do dávkovača leštidla doplňte leštidlo.
4. Do dávkovača čistiaceho prípravku vsypte čistiaci prípravok alebo vložte tabletku.

Zariadenie na zmäkčovanie vody

Na účinné čistenie je potrebná mäkká voda (voda s nízkym obsahom vápnika), inak by sa na riad a v umývačke vytváral vodný kameň. Vodu z vodovodného potrubia, ktorá presahuje daný stupeň tvrdosti, treba pred čistením zmäkčiť, teda zbaviť vápnika. To sa dosiahne pomocou regeneračnej soli v zmäkčovacom zariadení umývačky. Nastavenie a potrebné množstvo soli závisí od stupňa tvrdosti vody z vodovodu.

Tvrdost vody sa označuje v ekvivalentných stupňoch tvrdosti, nemeckých stupňoch °dH, francúzskych stupňoch °fH, britských stupňoch °Clarke a v mmol/l (milimóle na liter - medzinárodnej jednotka tvrdosti vody).

Zmäkčovadlo by malo byť nastavené podľa tvrdosti vody na mieste použitia prístroja. Informácie o tvrdosti vody danej oblasti vám poskytne miestny vodárenský podnik. Podľa tabulky nastavte regulátor dávok zmäkčovadla vody, ktorý treba nastaviť ručne.

Nastavenie zariadenia na zmäkčovanie vody

1. Pomocou tlačidla zapnutie/vypnutie (1) zapnite prístroj.
2. Stlačením tlačidla Štart / Pauza (6) na dlhšie než 5 sekúnd do 60 sekúnd po zapnutí spotrebiča spustíte nastavenie pre zmäkčovanje vody.
3. Dalším stlačením tlačidla Štart / Pauza (6) vyberte správne nastavenie podľa vašej oblasti, nastavenie sa bude prepínať v nasledujúcom poradí: H1-> H2-> H3-> H4-> H5-> H6.
4. Stlačením tlačidla zapnutie/vypnutie (1) potvrdíte nastavenie

Tvrdost' vody				Hodnota pozície (kombinácie kontroliek)	Spotreba soli (g/čistiaci cyklus)
°dH °fH °Clarke mmol/l
0~5	0~9	0~6	0~0,94	H1 (Rapid)	0
6–11	10–20	7–14	1.0–2.0	H2 (90 min)	9
12–17	21–30	15–21	2.1–3.0	H3 (90 min, Rapid)	12
18–22	31–40	22–28	3.1–4.0	H4 (ECO)	20
23–24	41–60	29–42	4.1–6.0	H5 (Rapid, ECO)	30
35–55	61–98	43–69	6.1–9.8	H6 (90 min, ECO)	60

Poznámka:

• Tento pristroj je vo vyrobe nastaveny na hodnotu H3.
• Nastavenie tvrdosti vody možno urobit do 60 sekúnd od spustenia prístroja.

1^ = 1.25^ = 1.78^ = 0.178mmol / l

°dH nemecké stupne

°fH francúzske stupne

°Clark britské stupne

PLNENIE REGENERAČNOU SOL'OU

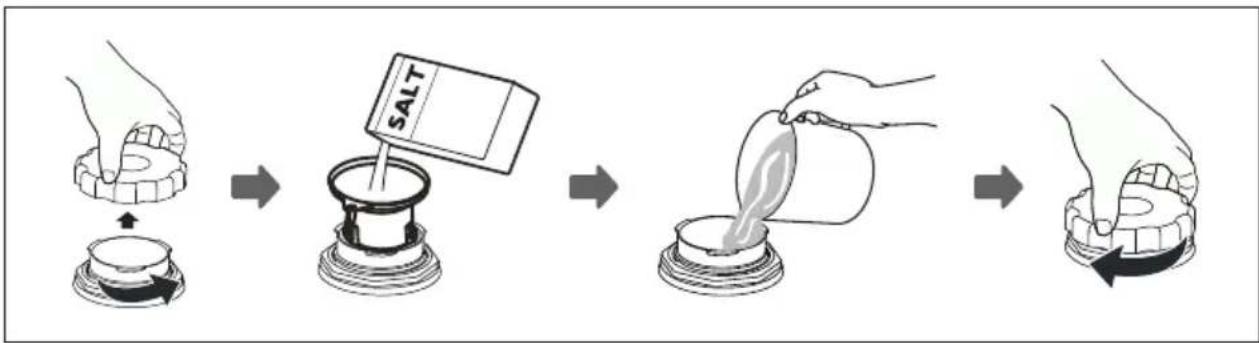

Pôsobenie soli

Pri umývaní riadu sa sol automaticky vyplavuje zo zásobníka soli do zmäkčovacieho zariadenia, kde sa rozpúšta vápnik. Rozpustený vápnik sa z umývačky odplavuje von. Zariadenie na zmäkčenie vody je potom znova pripravené na d'alšiu činnosť. Tento regeneračný proces funguje iba vtedy, ak sa sol’vo vode rozpustí.

1. Otvorte dvere spotrebiča, vyberte dolný kôš a pokračujte podla obr. 1 nižšie.
2. Odskrutkujte veko zásobníka regeneračnej soli.
3. Nasadte lievik (súčasť balenia) na otvor zásobníka regeneračnej soli a pomaly naplňte zásobník soli. Kapacita prázdneho zásobníka je asi 1,5 kg.
4. Pred prvým použitím naplňte zvyšok zásobníka vodou. Je normálne, ak počas plnenia vytečie von zo zásobníka malé množstvo vody.
5. Po doplnení zaskrutkujte kryt zásobníka regeneračnej soli.

• Zásobník regeneračnej soli je umiestnený pod dolným košom.
• Zásobník regeneračnej soli možno doplnit' len vtedy, ked' sa na paneli rozsvieti ukazovatel' soli.
• Po doplnení regeneračnej soli ukazovatel' soli zhasne.
• Ak počas plnenia došlo k rozsypaniu regeneračnej soli, spustte krátky čistiaci program, aby sa zvyšky soli mohli ihneď odstránit.

POZOR!

• Regeneračnú sol' doplňajte pred spustením čistiaceho programu, aby sa prípadné rozsypané zvyšky soli ihned' odstránili a nemohli svojím chemickým pôsobením zvyšovať riziko hrdzavenia vnútorného povrchu prístroja.
  • Vždy používajte regeneračnú sol', ktorá je určená pre umývačky riadu. Nikdy nepoužívajte kuchynskú sol!
• Do zásobníka regeneračnej soli nikdy nesypte čistiace prípravky. Zničilo by sa zmäkčovacie zariadenie!

V prípade spôsobených škôd nevhodným používaním soli výrobca nenesie žiadnu zodpovednosť ani záruku za žiadne spôsobené škody.

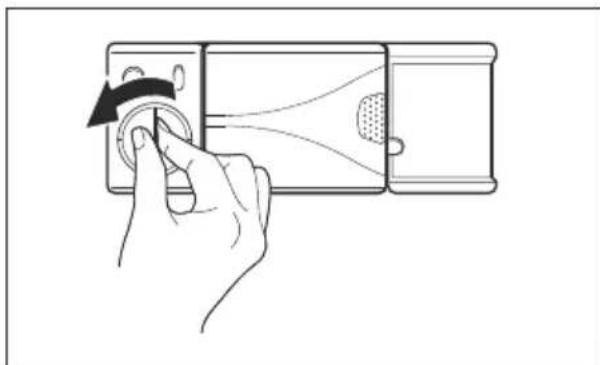

PLNENIE LEŠTIACIM PRÍPRAVKOM

Leštiaci prípravok sa používa v poslednej fáze oplachovania, aby sa zabránilo tvorbe a následnému zaschnutiu kvapiek na riade, ktoré môžu nechat škvrny na povrchu riadu počas sušenia.

1. Otvorte dvere prístroja.
2. Otvorte uzáver zásobníka leštiaceho prípravku podľa obr. 3.
3. Pomaly nalejte leštiaci prípravok do zásobníka (obr. 4). Kapacita prázdneho zásobníka je asi 140 ml.
4. Po doplnení zavrite zásobník leštiaceho prípravku a uzáver dotiahnite (obr. 5).

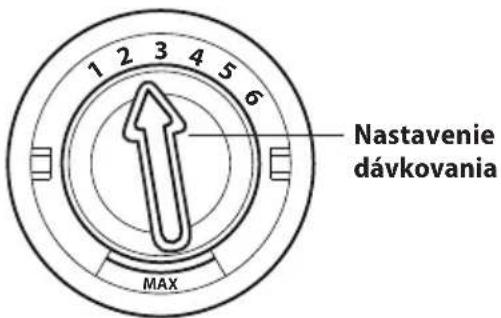

Ak sa počas čistiaceho programu rozsvieti ukazovatel' leštiaceho prípravku, pred spustením dalšieho čistiaceho programu treba doplnit' leštiaci prípravok! Množstvo leštiaceho prípravku možno kontrolovať aj opticky podľa ukazovateľa C, ktorý sa nachádza vedľa krytu zásobníka leštiaceho prípravku. Ak je v zásobníku dostatok leštiaceho prípravku, okienko je čierne. Pri spotrebovávaní leštiaceho prípravku sa zmenšuje aj veľkost čiernej bodky v okienku. Ak je okienko svetlé, zásobník je prázdny. Hladina leštidla by nemala klesnúť pod ¼.

Poznámka:

• Zásobník leštiaceho prípravku je umiestnený na dverách vedľa dávkovača čistiaceho prípravku.
• Prístroj je určený na použitie tekutého leštidla.
• Ak počas plnenia došlo k rozliatiu leštiaceho prípravku, rozliaty leštiaci prípravok utrite nasiakavou handričkou, alebo spustte krátky čistiaci program, aby sa rozliate zvyšky prípravku mohli hneď odstránit.

POZOR!

• Používajte iba leštiace prípravky, ktoré sú určené pre umývačky riadu. Do zásobníka leštiaceho prípravku nikdy nedávajte čistiaci prípravok.
• Leštiaci prípravok doplňajte pred spustením čistiaceho krátkeho programu, aby sa prípadné rozsypané zvyšky soli ihneď odstránili a nemohli svojím chemickým pôsobením zvyšovať riziko hrdzavenia vnútorného povrchu prístroja.

Nastavenie dávkovania leštiaceho prípravku

• Dávkovanie leštiaceho prípravku možno nastaviť v polohách od 1 do 6. Pred prvým použitím nastavte dávkovanie leštiaceho prípravku do polohy 4.
• Ak na riade zostávajú škvrny od vody, zvýšte dávkovanie leštiaceho prípravku.

• Ak na riade zostáva lepkavý film, znížte dávkovanie leštiaceho prípravku.

• Otvorte dvere prístroja.

• Otvorte uzáver zásobníka leštiaceho prípravku podľa obr. 3.
• Podl'a potreby pridajte/uberte dávkovanie leštiaceho prípravku.
• Po nastavenie zavrite zásobník leštiaceho prípravku a uzáver dotiahnite (obr. 5).

Ak používate len čistiaci prípravok s integrovaným leštiacim prípravkom, znížte dávkovanie leštiaceho prípravku na minimum.

ČISTIACE PRÍPRAVKY

Čistiace prípravky možno podla formy rozdelit na štyri skupiny:

a) sypké,
b) tekuté,
c) tabletky,
d) kombinované čistiace prípravky (napr. tabletky 3 v 1).

a) alkalické,
b) s prírodnými enzýmami.

a) fosfátové a chlórové,
b) fosfátové a bezchlórové,
c) bezfosfátové a bezchlórové.

• Pri používaní bezfosfátových čistiacich prípravkov a pri tvrdej vode sa na riade a stenách umývačky môže objaviť biela usadenina.
• Zvýšením dávky čistiaceho prípravku predídete týmto usadeninám a dosiahnete lepšie čistiace výsledky.
• Čistiace prípravky bez chlóru majú menšie bieliace účinky. To môže viest k zvýrazneniu škvín po zvyškoch čaju alebo k sfarbeniu plastového riadu. V tomto prípade použite silnejší čistiaci program, zvýšte dávku čistiaceho prípravku alebo použite chlórový čistiaci prípravok.

Čistiace prípravky – tabletky

• Tabletky od rôznych výrobcov sa rozpúštajú rôznou rýchlostou.
• Niektoré čistiace tabletky sa úplne nerozpustia a nemôžu tak počas krátkeho čistiaceho programu plne rozvinút svoje čistiace účinky.
• Z tohto dôvodu odporúčame zvolit dlhšie čistiace programy, ktoré zaistia úplné rozpustenie tabletky.

Zásobník čistiaceho prípravku

Pred začiatkom každého čistiaceho cyklu treba naplnit zásobník čistiaceho prípravku. Pre bežný čistiaci cyklus stačí jedna polievková lyžica čistiaceho prípravku. Ak je riad silne znečistený, pridajte viac čistiaceho prípravku. Čistiaci prípravok pridajte tesne pred spustením čistiaceho programu. V prípade ponechania čistiaceho prípravku v zásobníku môže čistiaci prípravok navlhnút a pri spustení čistiaceho programu sa úplne nerozpustí.

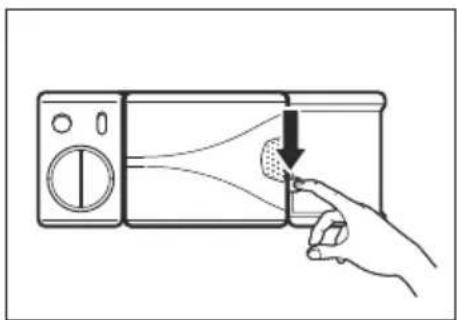

Plnenie dávkovača čistiaceho prípravku

1. Otvorte kryt dávkovača čistiaceho prostriedku zatlačením na uvolňovaciu páčku dávkovača čistiaceho prostriedku (obr. 7).
2. Prací prostriedok pridajte do hlavnej komory dávkovača (A) tesne pred umývacím cyklom (obr. 8). Pre lepší výsledok čistenia, najmä ak je veľmi špinavý riad, nalejte/nasypte malé množstvo čistiaceho prostriedku priamo na vnútornú priehlbeň dverí (B). Takto pridaný čistiaci prostriedok sa aktivuje už vo fáze predmývania.
3. Nakoniec zatvorte záklopku posunutím doľava (obr. 9). Pre uzamknutie záklopky na ňu pri zatváraní zľahka zatlačte smerom dole.

Tip na usporenie čistiaceho prípravku

- Ak je riad znečistený len slabo, stačí použit menšie množstvo čistiaceho prípravku, než ktoré sa odporúča.

Poznámka:

• Čistiaci prípravok pridajte tesne pred spustením čistiaceho programu.
• Používajte bežne dostupné tekuté alebo práškové značkové čistiace prípravky, príp. tabletky.
• Nikdy nepoužívajte prípravky na ručné čistenie!
• V prípade použitia čistiaceho prípravku vo forme tablety si prečítajte odporúčania od výrobcu, kde treba tabletku umiestnit' (zásobník čistiaceho prípravku, kôš na príbory atd').
• Ubezpečte sa, že kryt zásobníka čistiaceho prípravku je zavretý a to aj vtedy, ak použite tabletky.

POZOR!

• Používajte iba čistiace prípravky, ktoré sú určené pre umývačky riadu.
• Čistiace prípravky udržujte na suchom mieste a mimo dosahu detí.
• Nenechávajte čistiace prípravky v dávkovači čistiaceho prípravku, ak nedôjde k spusteniu čistiaceho programu.

NEVHODNÝ RIAD

• Príbor a riad, których diely sú z dreva.
• Plastový riad a riad s lepenými dielmi, ktoré nie sú tepelne odolné.
• Lepené predmety, príbor alebo taniere.
  • Cínový alebo medený riad.
  • Krištál'ové sklo.
• Ocelové predmety podliehajúce hrdzaveniu.
• Drevené misy.
• Predmety vyrobené zo syntetických vlákien.

Niektoré hliníkové a strieborné časti môžu zmeniť farbu alebo vyblednút.

Niektoré druhy skla sa môžu po viacerých čistiacich cykloch zakaliť.

Poznámka:

• Do umývačky riadu nepatria nasiakavé materiály, ako špongie a utierky.
• Používajte čistiaci prípravok, ktorý výrobca označil za šetrný voči riadu.
  • V umývačke umývajte iba riad, u ktorého je potvrdená vhodnosť umývania v umývačke riadu.
• Riad znečistený popolom, voskom, mazacím tukom alebo farbou sa nesmie umývať v umývačke!

ULOŽENIE RIADU

Umiestnenie riadu

Riad ukladajte nasledovným spôsobom:

• Šálky, poháre, hrnce, panvice a pod. ukladajte dnom nahor.
• Riad s priehlbňou ukladajte šikmo, aby mohla odtiect' prebytočná voda a výsledky sušenia boli čo najlepšie.
• Riad treba uložit bezpečne, aby sa neprevrhol.
• Uložený riad nesmie brániť otáčaniu ostrekovacích ramien.
• Riad a príbor by nemali ležat na sebe ani sa navzájom zakrývat.
• Aby sa zabránilo poškodeniu pohárov, nemali by sa navzájom dotýkat.
• Hrnce a objemnejší riad ukladajte do spodného koša.
• Horný kôš je navrhnutý tak, aby sa doň vkladal menší a lahší riad (poháre, kávové a čajové šálky atd').
• Nože s dlhou čepelou, ktoré sú umiestnené vo vzpriamenej polohe, sú velmi nebezpečné! Budte opatrní, hrozí nebezpečenstvo poranenia!
• Dlhý a ostrý príbor (ostré nože) treba umiestnit vodorovne do horného koša.
• Veľmi malé kusy riadu v umývačke neumývajte, mohli by l'ahko vypadnút z košov.
• Umývačku riadu neprepĺňajte!

Horný kôš

Do horného koša sa odporúčajú dávat:

• Horný kôš na riad možno podľa potreby nastaviť do výšky, aby bolo bud’v hornom, alebo v dolnom koši viac miesta pre vysoký riad.
• Nastavenie výšky koša sa robí preklopením držadiel na bokoch horného koša (pozri obr. 10).
• Pri preklápaní držadiel dbajte, aby zaklapli až do krajnej polohy.

Kôš zdvihnite do hornej polohy

• Poháre a vysoké poháre oprite o okraj etažéra (nie o iný riad).
• Dlhé kusy, servírovací a šalátový príbor, naberačky a kuchynské nože ukladajte tak, aby nebránili v otáčaní ostrekovacím ramenám.
• Etažér možno vyklápať a výškovo nastaviť podľa potreby (obr. 11).

Do dolného koša sa odporúčajú dávat:

• hrnce,
• panvice,
• pokrievky,
• velké misky a taniere.

Po uložení riadu do dolného koša umývačky sa ubezpečte, že riad nebráni otáčaniu ostrekovacích ramien. Pri umývaní väčších kusov (hrnce, panvice a pod.) sklopte držiaky tanierov v dolnom koši (obr. 12).

• Príbor dávajte do koša na príbor, nože smerujú ostrím dolu.
• Zahnuté časti príboru (vidličky, lyžice, lyžičky) dávajte do koša jedným smerom (lepšie sa vyčistia), (Obr. 13).
• Ak sa do tam nestanú, možno ich uložit na etažér horného koša (obr. 11).

Obr. 13

Aby sa zabránilo stekaniu vody a kvapiek vody z horného koša na riad v dolnom koši, odporúča sa najprv vybrať riad z dolného koša a potom postupne z horných košov.

POZOR!

Budte opatrní, aby príbor, ktorý je ostrý alebo má ostré hroty, nevyčnieval z koša na príbor. Hrozí nebezpečenstvo poranenia!

Nože dávajte vždy ostrím nadol!

Program	Informácie o čistiacom programe	Popis čistiaceho cyklu	Množstvo čistiaceho prípravku Pred/hlavný	Trvanie čistiaceho cyklu [min.]	Spotreba energie [W]	Spotreba vody [L]	Leštidlo
	Silne znečistený riad, zašpinené hrnce, panvice atd., zaschnuté potraviny	Predčistenie (50°C) Čistenie (60°C) Oplachovanie Oplachovanie 70°C Sušenie	5/22 g 165	1.40 16.5 ÁNO
	Bežne znečistený riad, hrnce, taniere, poháre a z’lahka znečistené panvice	Predčistenie (45°C) Čistenie (55°C) Oplachovanie Oplachovanie 65°C Sušenie	5/22 g	175	1.10	13	ÁNO
ECO	Štandardný program vhodný pre menej špinavý riad	Predčistenie Čistenie (45°C) Oplachovanie 65°C Sušenie	5/22 g	190	0.69	9	ÁNO
	Bežne znečistený riad, ktorý potrebuje rýchle opláchnutie	Čistenie (65°C) Oplachovanie Oplachovanie (65°C) Sušenie	27 g	90	1.15	11.5	ÁNO
	Krátké čistenie z’lahka znečisteného riadu; pre rýchle čistenie	Čistenie (45 °C) Oplachovanie (50°C) Oplachovanie (55°C)	20 g	30	0.70	10	NIE

Poznámka:

Ak nie je pri fáze programu uvedená teplota, umývačka riadu v tejto fáze čistiaceho programu neohrieva.

UVEDENIE PRÍSTROJA DO POUŽÍVANIA

Začiatok čistiaceho programu

1. Otvorte dvere prístroja.
2. Skontrolujte, príp. doplňte regeneračnú sol'a leštiaci prípravok.
3. Postupne vysuňte horný a dolný kôš, vložte riad a potom naplnené koše zasuňte spät. Odporúčame najprv naplnit dolný a až potom horný kôš (pozri kapitolu „Umiestnenie riadu“).

4. Ubezpečte sa, že prívod vody je otvorený. Zatvorte dvere prístroja.

5. Na zapnutie prístroja stlačte tlačidlo (1).

6. Zvolte požadovaný čistiaci program stlačením tlačidla (2). Zvolený čistiaci program bude indikovat kontrolka nad programovým tlačidlom (2).

7. Ak chcete odložit štart čistenia, opakovane stlačte tlačidlo načasovaneho zapnutia (3). Načasovane zapnutie možno nastaviť na 3, 6 a 9 hodin.

8. Ak je umývačka naplnená len do polovice, stlačte tlačidlo (4) na zapnutie funkcie polovičného naplnenia umývačky. Pri tejto funkcii sa riad umýva v oboch košoch a umývačka zníži spotrebu vody a skráti dĺžku programu.

9. Po výbere čistiaceho programu a všetkých nastavení stlačte tlačidlo (5) na zapnutie prístroja. Nastaveny čistiaci program sa spusti, prip. bude spustene odpočitavanie načasovaneho zapnutia.

10. Po dokončeni čistiaceho programu osemkrat zaznie pipnutie.

11. Stlačenim tlačidla (1) vypnite pristroj.

12. Horuci riad je velmi krehky. Pred vybratim odporučame počkat' asi 15 minut, aby umyty riad vychladol.

13. Najprv vyberte riad z dolneho koša a potom z hornych košov, aby ste zabranili stekaniu vody a kvapiek vody z horneho koša na riad, ktore je uloženy v dolnom koši.

POZOR! Pri otvarani dveri pristroja bud'te opatrni, može sa uvol'nit' vel'ke množstvo horucej pary. Hrozi nebezpečenstvo oparenia.

Zmena programu pri spustenom čistiacom programe

Čistiaci cyklus možno zmenit iba v prípade, ak bol spustený krátky čas, inak by mohol byt čistiaci prostriedok už uvolnený a umývačka už mohla vypustit vodu. V takom prípade treba umývačku resetovať a dávkovač čistiacho prostriedku znova naplnit (pozri kapitolu „Plnenie čistiacho prostriedku“). Ak chcete umývačku resetovať, postupujte podľa nasledujúcich pokynov:

1. Stlačením tlačidla Štart / Pauza (6) zastavte umývanie.
2. Stlačte tlačidlo Program (2) na dlhšie než 3 sekundy - program sa zruší.
3. Stlačením tlačidla Program (2) vyberte požadovaný program.
4. Stlačte tlačidlo Štart / Pauza (6), po 10 sekundách sa umývačka spustí.

• Ak otvoríte dvere prístroja počas spusteného čistiaceho programu, program sa zastaví. Počkajte, kým sa nezastavia ostrekovacie ramená.
• Každú minútu sa ozve zvukový signál, ktorý upozorní na otvorené dvere prístroja počas spusteného čistiaceho programu.

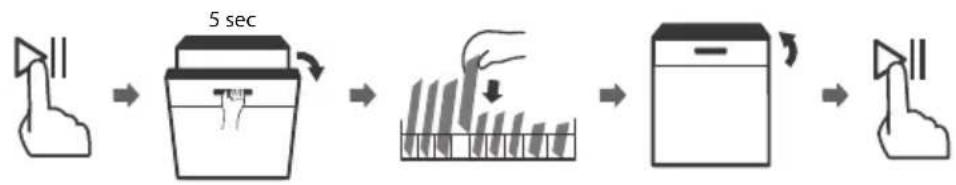

Pridanie riadu do umývačky počas spusteného čistiaceho programu

Zabudnutý riad možno pridat' kedykolvek pred otvorením zásobníka na čistiaci prostriedok. V takom prípade postupujte podľa nasledujúcich pokynov:

1. Stlačením tlačidla Štart / Pauza (6) zastavte umývanie.
2. Počkajte 5 sekúnd a otvorte dvierka.
3. Pridajte zabudnutý riad.
4. Zatvorte dvierka.
5. Po 10 sekundách stlačte tlačidlo Štart/Pauza (6), umývačka sa spustí.

POZOR!

Pri otváraní dverí prístroja budte opatrní, môže sa uvolnit velké množstvo horúcej pary alebo vystreknút horúca voda. Horúca voda s čistiacim prípravkom môže pri kontakte poškodit pokožku alebo časti nábytku.

ČISTENIE A ÚDRŽBA

Pravidelnou kontrolou a údržbou umývačky predídete poruchám. Na udržanie dokonalého vzhľadu vnútorného priestoru umývačky sa odporúča používať v časovom rozmedzí 4–6 mesiacov špeciálny čistič umývačky.

• Skontrolujte umývací priestor, či v ňom nie sú usadeniny tukov a vodného kameňa. Ak sa usadeniny objavia, naplňte zásobník čistiaceho prípravku čistiacim prípravkom a spustťe čistiaci program s najvyššou teplotou.
• Tesnenie dverí pravidelne otrite vlhkou utierkou, aby sa odstránili usadeniny.
• Kontrolujte ukazovatel'doplňovania soli, v prípade potreby doplňte regeneračnú sol'.
• Kontrolujte ukazovatel'leštiaceho prípravku, v prípade potreby doplňte leštiaci prípravok.

Filtračný systém

Filtračný systém na dne umývačky zadrží hrubé nečistoty z čistiaceho cyklu. Nazhromaždené hrubé zvyšky môžu upchat' filtre. Pravidelne kontrolujte stav filtrov a v prípade potreby ich vyčistite pod tečúcou vodou. Filtre umývačky čistite podl'a nižšie uvedených krokov:

1. Uchopte hrubý filter a odistite ho otočením proti smeru hodinových ručičiek. Vysuňte filter smerom nahor.

2. Jemný filter možno vytiahnuť zo spodnej časti zostavy filtra. Hrubý filter oddel'te od hlavného filtra jemným stlačením jazýčkov nahor a vytiahnite ho von.

3. Väčšie zvyšky potravín možno očistiť opláchnutím filtra pod tečúcou vodou. Pre dôkladnejšie vyčistenie použite mäkkú čistiacu kefku.

4. Potom opät zostavte filtre. Postupujte v opačnom poradí, než bola ich demontáž. Zostavu filtra vložte spät do umývačky a otočte v smere hodinových ručičiek. Skontrolujte správne uzavretie filtra pomocou polohy šípky uzavretia filtra.

Filtre príliš neutahujte. Filtre vrátte v správnom poradí, inak by sa do systému mohli dostat' hrubé nečistoty a zablokovat' ho. Nikdy nepouživajte umývačku bez filtrov umiestnených na svojom mieste. Nesprávne umiestnenie filtra môže znížit' výkon spotrebiča a poškodit' riad a príbor.

Ostrekovacie ramená treba pravidelne čistiť. Vápnik a nečistoty zo špinavej vody môžu zablokovať dýzy a ložiská ostrekovacích ramien.

• Kontrolujte výstupné dýzy ostrekovacích ramien, či nie sú upchaté zvyškami jedál.
• Ostrekovacie ramená v prípade potreby odskrutkujte a vyberte (obr. 11). Umyte ich pod tečúcou vodou a vrátte naspät.
• Na odmontovanie horného ostrekovacieho ramena pridržte maticu, otočte rameno v smere hodinových ručičiek a vyberte ho.
• Na odmontovanie dolného ostrekovacieho ramena vyberte rameno smerom nahor.
• Ramená umyte v teplej mydlovej vode. Na vyčistenie dýz použite jemnú kefu.
• Po vyčistení namontujte ostrekovacie ramená naspät.

Jednou z najčastejších porúch nedostatočného čistenia sú zanesené ostrekovacie ramená so zvyškami jedál. Tieto zvyšky jedál sa do ostrekovacích ramien dostávajú cez nesprávne zaistený filter. Po očistení filtračného systému sa ubezpečte, že filter je zaistený!

Správne zaistený filter N

Iter Nesprávne zaistený filter

Čistenie ovládacieho panelu a povrchu prístroja

• Na čistenie používajte len navlhčenú mäkkú handričku.
• Nepoužívajte hrubé a ostré predmety (napr. drôtenky) ani agresívne čistiace prípravky.
• Chráňte zámok dverí prístroja pred vniknutím vody.
• Na čistenie ovládacieho panelu nikdy nepoužívajte čistiace prípravky v spreji. Mohli by poškodit zámok dverí a elektrických častí prístroja.
• Niektoré papierové obrúsky môžu poškriabať antikorové časti ovládacieho panelu.

Čistenie dverí prístroja

• Na čistenie okrajov po obvode dverí použite iba vlhkú mäkkú handričku.
• Nepoužívajte žiadne čistiace prípravky v spreji, mohli by poškodit zámok dverí a elektrických častí prístroja.

Ochrana pred zamrznutím

Ak umývačku nebudete používať dlhší čas, alebo ju umiestnite na miesto s nižšou teplotou, treba dodržať nasledovné:

1. Umývačku odpojte od elektrickej siete.
2. Uzavrite prívod vody a prívodnú hadicu odpojte od prívodu vody.
3. Prívodnú hadiu odmontujte a vylejte vodu z hadice aj z umývačky. Na zachytenie vody môžete použit' plytkú nádobu, napr. lavór.
4. Znova pripojte prívodnú hadicu k umývačke.
5. Vyberte filtračný systém z dna umývačky a zvyšnú vodu z odtoku vysušte (napr. špongiou).

Poznámka:

- Ak umývačku nemožno spustit' kvôli l'adu, obrátte sa na servisné stredisko.

• Po každom použití (čistiacom cykle) uzavrite prívod vody a dvierka umývačky nechajte pootvorené, aby sa vnútri nehromadila vlhkost a zápach.
• Pred čistením a údržbou odpojte prívodný kábel zo zásuvky elektrického napätia.
• Na čistenie nepoužívajte žiadne hrubé (napr. drôtenku, špongiu na riad) ani ostré predmety, ani agresívne čistiace prípravky, mohli by poškriabať povrch prístroja.
• Na čistenie používaite handričku navlhčenú vo vode so saponátom.
• Ak nebudete umývačku používať dlhší čas, spustte čistiaci program bez vloženého riadu. Po dokončení programu odpojte prívodný kábel zo zásuvky elektrického napätia, uzavrite prívod vody a dvierka umývačky nechajte pootvorené, aby sa vnútri nehromadila vlhkost a zápach. Pootvorené dvierka predlížia životnosť tesnenia.
  • Pri premiestňovaní udržujte prístroj v zvislej polohe. Ak to nie je možné, položte prístroj a prepravujte na zadnej stene.
• Jedným zo zdrojov zápachu sú nečistoty usadené okolo tesnenia. Pravidelným čistením vlhkou handričkou zabránite tomuto zápachu.

INŠTALÁCIA PRÍSTROJA

POZOR!

Hrozí nebezpečenstvo úrazu elektrickým prúdom! Pred inštaláciou prístroja odpojte prívodný kábel zo zásuvky elektrického napätia. Ak to nebudete dodržiavať, následkom môže byť smrt alebo úraz elektrickým prúdom.

Vstavané umývačky, ktoré sa dodatočne inštalovali ako samostatne vol'ne stojace, musia byt zaistené pred prevrátením. Musia byt napríklad priskrutkované k stene alebo umiestnené pod pracovnú dosku, ktorá je priskrutkovaná k susedným skrinkám.

Pre bezpečné používanie musí umývačku zapojiť kvalifikovaný odborník. Údaje pre prítok a odtok vody aj parametre elektrickej siete musia zodpovedať údajom uvedeným v technických parametroch alebo v montážnych pokynoch.

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.
• Zodpovednosť za inštaláciu prístroja má kupuiúci, nie výrobca.
• Výrobca nemá žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách a veciach, ktoré vznikli nesprávnou inštaláciou.
• Montážna poloha umývačky by mala byť blízko zásuvky elektrického napätia, prívodu vody a odpadu.

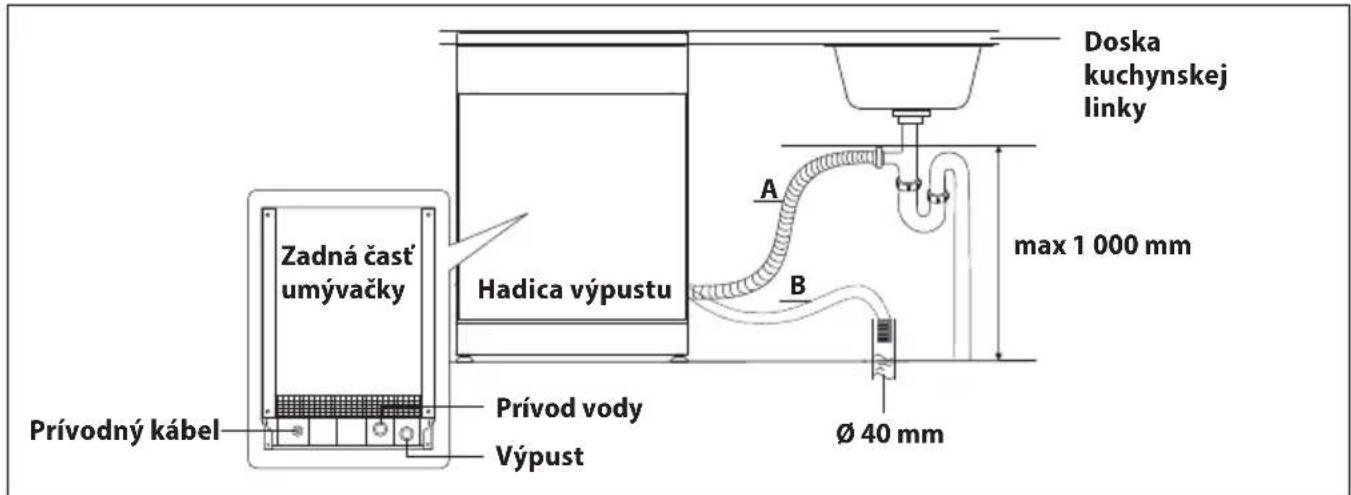

• Na jednej strane spodnej skrinky by mal byt priestor na pripojenie prívodnej a vypúštacej hadice a pre zástrčku elektrickej energie.
• Rozmerv pre montáž prístroja sú uvedené na obr. 14.

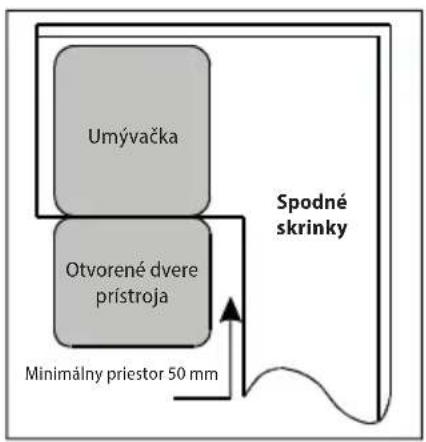

• Ak sa umývačka inštaluje v rohu spodných skriniek, nechajte okolo otvorených dverí umývačky priestor minimálne 50 mm (obr. 15).

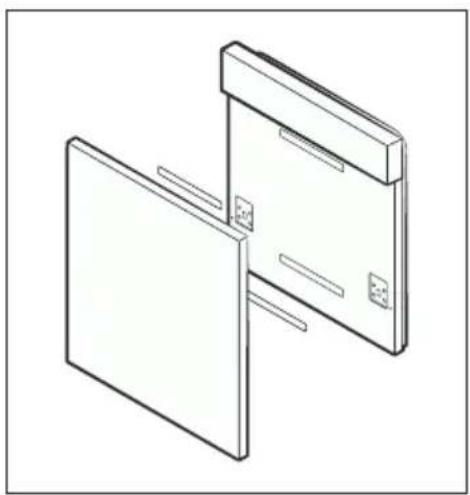

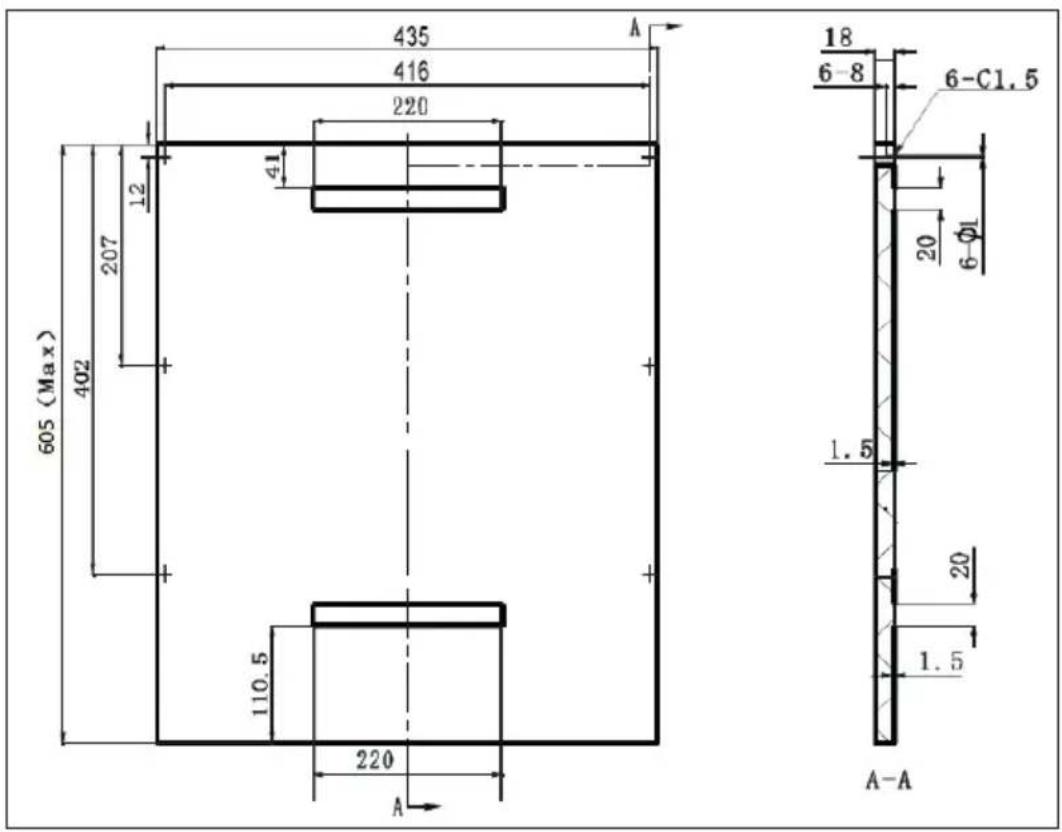

Rozmery a upevnenie krycej dosky na dvierka umývačky

• Na obr. 16 sú uvedené rozmery a umiestnenie otvorov na krycej doske dverí umývačky. Rozmery sú uvedené v mm.
• Kryciu dosku nasadte na dvere umývačky (obr. 16a).
• Po umiestnení dosky upevnite kryciu dosku k dverám umývačky pomocou skrutiek (obr. 16b).
• Z vnútornej strany dverí umývačky odskrutkujte 4 krátke skrutky (obr. 16b).
• Do vnútornej strany dverí umývačky priskrutkujte 4 dlhé skrutky. Tým sa upevní krycia doska k dverám umývačky (obr. 16b).

Obr. 14

Obr. 16a Obr. 16b

Poznámka:

1. Na nákrese pre montáž vrchnej dosky je v hornej časti znázornené, kolko dištančných líšt a aké skrutky treba použit pri inštalácii dištančných líšt k ovládaciemu panelu umývačky.
2. Dištančné lišty sa skladajú do seba, pričom strana bez „výčnelkov“ sa priloží k spodnej hrane ovládacieho panelu umývačky.
3. Na spodnej strane dištančných líšt sú „výčnelky“, ktoré sa musia odstránit' (odrezať). Tento krok treba urobit' kvôli správnemu dol'ahnutiu vrchnej krycej dosky k dištančnej lište/lištám.
4. Po odstránení „výčnelkov“ sa dištančné lišty priskrutkujú skrutkami k spodnej hrane ovládacieho panelu umývačky.
5. V hornej časti nákresu pre montáž vrchnej dosky je znázornené, aké skrutky treba použit's ohľadom na počet použitých dištančných líšt.
6. Po priskrutkovani dištančných líšt k spodnej hrane ovládacieho panelu umývačky musí byť hlavička skrutky zarovno so spodnou stranou dištančnej lišty (nesmie vykúkat).

Nastavenie nosnosti pružiny dverí

• Nosnosť pružiny je nastavená len pre dvere umývačky. Pri upevnení krycej dosky sa zmení hmotnosť dverí umývačky.

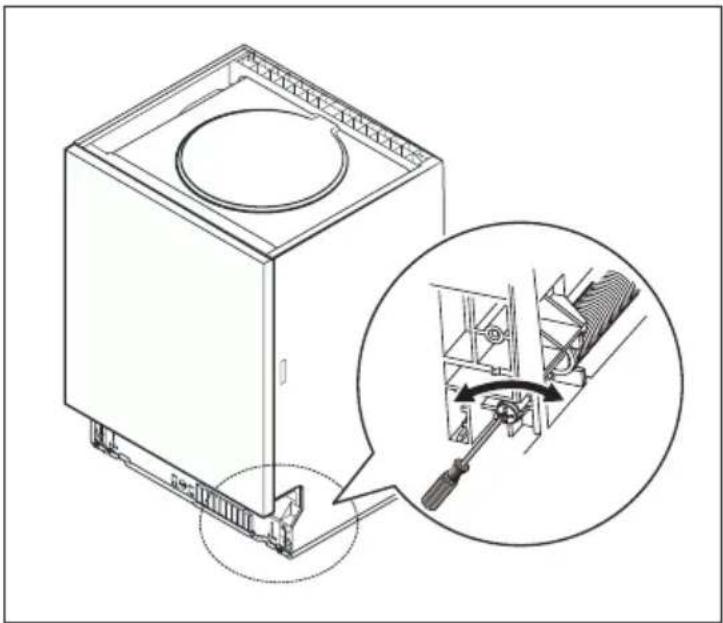

• Nosnost' pružiny dverí možno zmenit' pomocou skrutiek naspodku na prednej strane umývačky (obr. 17).
• Nastavenie nosnosti pružiny je správne, ak dvere zostávajú v otvorenej polohe a nepadajú.

Pri inštalácii prístroja dodržujte nasledovný

1. Pred prvým použitím odstráňte z prístroja všetok obal a marketingové materiály.
2. K dverám umývačky pripevnite kryciu dosku. Na pripevnenie použite upevňovacie skrutky a držiaky.
3. Nosnost pružiny dverí (lavú a pravú) možno zmenit pomocou skrutiek naspodku na prednej strane umývačky (obr. 17). V smere hodinových ručičiek sa nosnost pružiny zvýši. Proti smeru hodinových ručičiek sa nosnost pružiny zníži.
4. Prívodnú hadicu pripojte k prívodu studenej vody podl'a obr. 19.
5. Vypúšťaciu (odtokovú) hadicu pripojte podľa obr. 20.
6. Kondenzačný pás prilepte pod pracovní (kuchynskú) dosku (krok 3). Dbajte, aby kondenzačný pás bol nalepený zároveň s okrajom pracovnej (kuchynskej) dosky.
7. Umývačku umiestnite do pripraveného priestoru.
8. Pomocou nožičiek v prednej a zadnej časti umývačky vyrovnajte umývačku do vodorovnej polohy. Zadné nožičky možno nastaviť na stred umývačky otáčaním skrutky naspodku na prednej strane umývačky (krok 5A). Pri nastavení predných nožičiek umývačky otáčajte skrutkami, ktoré sú umiestnené pri predných nožičkách naspodku na prednej strane umývačky (krok 5B). Správnosť vyrovnanie skontrolujte vodováhou (obr. 18).
9. Zástrčku zapojte do zásuvky.
10. Po umiestnení a vyrovnání umývačky musí byť umývačka zaistená. Zaistenie umývačky možno urobit dvomi spôsobmi:

A – Uchytenie do bežnej kuchynskej (pracovnej) dosky:

Inštalačný háčik umiestnite do pripraveného otvoru na vrchnej strane umývačky. Inštalačný háčik priskrutkujte ku kuchynskej (pracovnej) doske (krok 6).

B – Uchytenie do mramorovej alebo žulovej pracovnej dosky:

Vyrovnanie umývačky do vodorovnej polohy

1. Umývačku umiestnite do pripraveného priestoru.

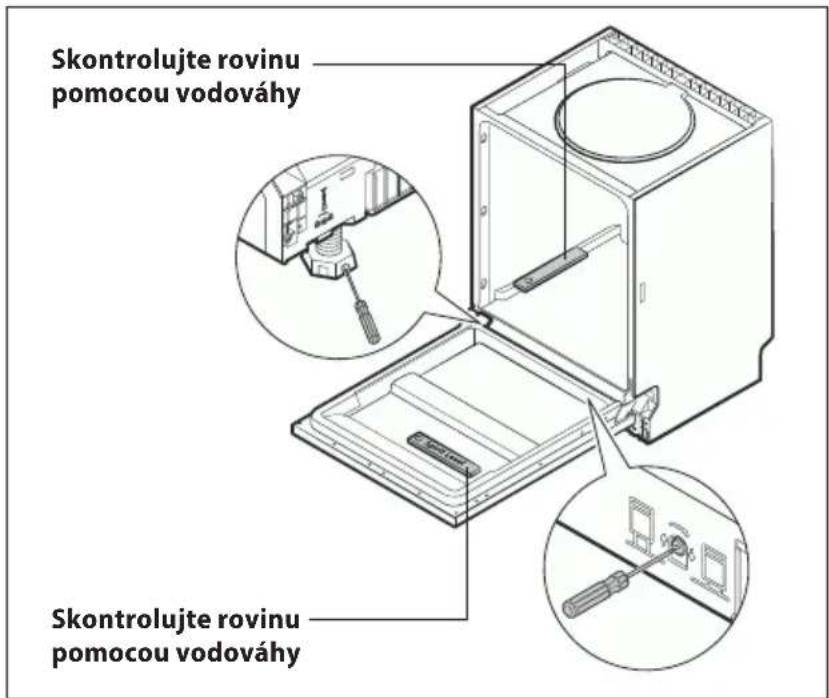

2. Vodováhu umiestnite na úplne otvorené dvere umývačky a do vnútorného priestoru umývačky (obr. 18). Skontrolujte, či je umývačka vo vodorovnej polohe.
3. Pomocou nastavitelných nožičiek vyrovnajte umývačku, aby bola vo vodorovnej polohe.

Poznámka:

Maximálna nastavitelná výška nožičiek je 70 mm.

Obr. 18

• Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku prístroja. Odporúčame použit samostatný zásuvkový obvod s ističom 10A.
• Používajte iba zásuvky elektrického napätia s uzemnením.
• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble. Mohli by spôsobit požiar z prehriatia.
• Zástrčka prívodného kábla prístroja musí byť voľne prístupná aj po inštalácii.
• Zmeny v pripojení môže robit' iba kvalifikovaný odborník.
• Elektrická bezpečnost prístroja môže byt garantovaná iba vtedy, ak je ochranná svorka prístroja spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nemá zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho alebo nesprávneho ochranného spojenia.

Pripojenie prívodu vody

• Pred pripojením prívodnej hadice k prívodu vody sa ubezpečte, že tlak vody je v rozmedzí 0,04 – 1,00 MPa. Pri vyššom tlaku vody treba namontovať redukčný tlakový ventil.

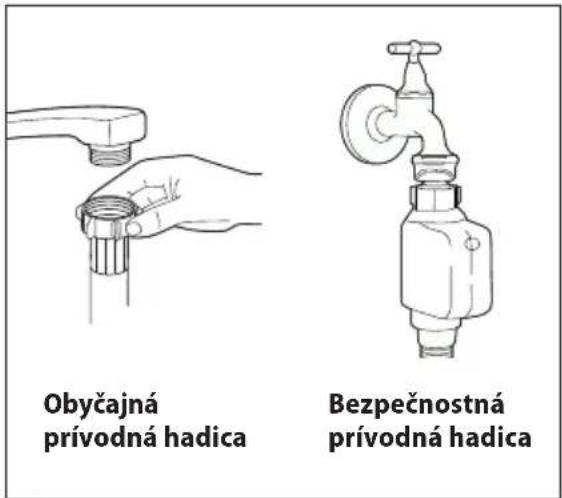

• Prívodnú hadicu pripojte k vodovodnému kohútiku so závitom 3/4" (obr. 19). Dbajte nato, aby prívodná hadica nebola zalomená, stlačená ani prepletená.
• Pri výmene prístroja treba pri pripojení na zdroj vody vždy použiť novú prívodnú hadicu, pôvodná prívodná hadica nesmiete znovu použiť.
• Ak je vodovodné potrubie nové alebo sa dlhší čas nepoužilo, pred pripojením prívodnej hadice vypustte dostatočné množstvo vody, aby sa vodovodné rúrky prepláchli a prípadné usadeniny sa vyplavili a nedostali sa do umývačky riadu.
• Ak tieto bezpečnostné pokyny nebudú dodržané, môže dôjst k zablokovaniu a poškodeniu prístroja.

Obr. 19

Vypúšťaciu (odtokovú) hadicu pripojte k odpadovému potrubiu s minimálnym priemerom 40 mm (obr. 20). Ubezpečte sa, že vypúšťacia (odtoková) hadica nie je nikde ohnutá ani stlačená, aby sa nezhoršil alebo nezastavil odtok vody. Výška odpadového potrubia musí byť menšia ako 1000 mm (obr. 20) a vypúšťacia (odtoková) hadica nesmie byť ponorená do vody. Vypúšťaciu (odtokovú) hadicu zaistite proti vytiahnutiu z odpadového potrubia.

Obr. 20

Predlženie vypúštacej (odtokovej) hadice

Vzdialenost' medzi pripojením vypúšťacej (odtokovej) hadice k odpadovému potrubiu a spodnej častí prístroja by nemala byť väčšia ako 1000 mm. Ak potrebujete predĺžit' vypúšťaciu (odtokovú) hadicu, ubezpečte sa, že použijete rovnakú vypúšťaciu (odtokovú) hadicu. Celková dlžka odtokovej hadice nesmie byť viac než 4 m, inak sa zníži čistiaci efekt prístroja.

Demontáž

Ak prístroj demontujete, treba dodržať správne poradie úkonov:

1. Najprv odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Uzavrite prívod vody.
3. Uvolnite hadice na odtok a prítok vody.
4. Uvolnite upevňovacie skrutky.
5. Ak je k umývačke pripevnený doskový podstavec, demontujte ho.
6. Vytiahnite umývačku a pritom opatrne vytiahnite hadice na odtok a prítok vody a prívodný kábel.

Odpojenie prívodu vody

1. Vypnite prívod vody (kohútik).
2. Stlačením tlačidla uvolníte tlak vody v prívodnej hadici. Pri zníženom tlaku nedôjde k nechcenému vystreknutiu vody z hadice.
3. Odskrutkujte prívodnú hadicu od kohútika.

Vypustenie prebytočnej vody z hadíc

Ak je vypúšťacia (odtoková) hadica napojená na odpadové potrubie v maximálne povolenej výške, prebytočnú vodu nemožno vypustiť úplne. Vypúšťaciu (odtokovú) hadicu treba odpojiť od odpadového potrubia a položiť ju čo najnižšie. Pri vypustení prebytočnej vody z umývačky umiestnite vedľa odpojenej vypúšťacej (odtokovej) hadice napr. lavór, do ktorého prebytočná voda z hadíc vytečie.

RIEŠENIE PROBLÉMOV

Väčšinu drobných porúch, ktoré sa pri používaní umývačky vyskytnú, dokážete odstránit sami bez toho, aby ste museli volat servisnú službu. Nasledujúci prehlad vám pomôže nájst príčiny problémov.

Popis poruchy Možná	príčina Riešenie
Spotrebič nefunguje	Istič má poruchu	V rozvádzači skontrolujte istič, či je v prevádzky schopnom stave. Odpojte všetky ostatné spotrebiče, ktoré sú pripojené na rovnaký okruh.
	Zástrčka nie je pripojená do zásuvky	Skontrolujte, či je prístroj zapnutý a dvere prístroja zavreté.Skontrolujte zapojenie zástrčky do zásuvky.
	Nízky tlak vody	Skontrolujte, či je otvorený prívod vody a či prívodná hadica je pevne pripojená ku kohútiku prívodu vody, či hadica nie je ohnutá.
	Dvere prístroja nie sú správne zavreté	Ubezpečte sa, že dvere prístroja pevne doliehajú.
Z prístroja sa neodčerpáva voda	Zlomená odtoková hadica Skontrolujte odtokovú hadicu.
	Upchatý filter	Skontrolujte hrubý filter (pozri kapitolu „čistenie filtra“)
	Upchatý odpad	Skontrolujte odpad, či nie je upchatý. V prípade upchatého odpadu ho vyčistite.Než sa obrátite na kvalifikovaného odborníka, odpojte vypúštaciu (odtokovú) hadicu od odpadu a overte, či z nej odteká voda. Na zachytenie vody z vypúštacej (odtokovej) hadice použite napr. vedro alebo inú väčšiu nádobu.
Mydlová voda v čistiacom priestore prístroja	Nevhodný čistiaci prípravok, rozliate leštidlo	Používajte iba čistiace prípravky, ktoré sú určené pre umývačky riadu. Ak sa v čistiacom priestore objaví mydlová pena, prístroj nechajte otvorený, aby pena mohla vyprchat. Do čistiaceho priestoru prilejte 4,5 litra studenej vody, prístroj zavrite a potom odčerpajte vodu. V prípade potreby tento postup zopakujte. Rozliate leštidlo vždy čo najskôr utrite.
	Rozliate leštidlo Rozliate leštidlo	o vždy čo najskôr utrite.
Škvrny v čistiacom priestore	Použili ste farebný čistiaci prípravok	Nepoužívajte čistiace prípravky obsahujúce farbivá.
Biely film na vnútornom povrchu umývačky.	Usadené minerály z tvrdej vody	Použite vlhkú špongiu a čistiaci prípravok a navlečte si gumené rukavice. Nikdy nepoužívajte iné čistiace prípravky než ktoré sú určené pre umývačky riadu.
Škvrny na príbore	Použitý príbor nie je odolný voči korózii
	Prístroj nebol spustený potom, čo sa pridala sol do umývačky. Kúsky soli sa dostali do čistíaceho cyklu	Po pridaní solivždyspustte rýchly čistiaci program bez vloženého riadu.
	Uvolnený kryt zásobníka zmäkčovadla	Skontrolujte kryt zásobníka zmäkčovadla a ubezpečte sa, že je správne dotiahnutý.
Klepotajúci zvuk v čistiacom priestore prístroja počas spusteného čistíaceho programu	Spodné alebo horné ostrekovacie rameno je blokované riadom alebo zvyškami jedla	Prerušte program, skontrolujte umiestnenie riadu alebo riad premiestnite, príp. vyčistite rameno od zvyškov jedla.
Rachotivý zvuk v čistiacom priestore prístroja počas spusteného čistíaceho programu	Riad sa počas spusteného programu pohybuje volne v čistiacom priestore prístroja	Prerušte program a riad umiestnite tak, aby nedošlo k samovolnému uvolneniu počas čistíaceho programu.
Klepotavý zvuk vo vodovodnom potrubí	Môže byť spôsobený prierezom potrubia	Na fungovanie umývačky nemá tento zvuk žiadny vplyv. V prípade pochybností sa obráťte na kvalifikovaného odborníka.
Kryt zásobníka čistíaceho prípravku nejde zatvorit'	Zásobník je preplnený.	Odoberte prebytočné množstvo čistíaceho prípravku.
	Mechanizmus blokujú prilepené zvyšky čistíaceho prípravku.	Očistite zatvárací mechanizmus zásobníka čistíaceho prípravku.
Riad je špinavý	Riad nebol správne umiestnený	Pozri kapitolu „Uloženie riadu“.
	Zvolený čistiaci program nebol dostatočne silný	Zvolte intenzívnejší čistiaci program.
	Nedostatočné množstvo čistíaceho prípravku	Použite väčšie množstvo čistíaceho prípravku.
	Rameno je blokované riadom alebo zvyškami jedla	Skontrolujte umiestnenie riadu, príp. očistite rameno od zvyškov jedla.
	Filter môže byť zanesený alebo zle nasadený. Môže dôjst’k zablokovaniu ostrekovacích ramien	Vyčistite alebo správne nasadte filter. Vyčistite ostrekovacie ramená (pozri kapitolu „Čistenie a údržba ostrekovacích ramien“).
Stopy na skle	Kombinácia mäkkej vody a príliš veľkého množstva čistíaceho prípravku	Používajte menej čistíaceho prípravku, ak máte mäkkú vodu, a na umytie skla zvolte najkratší čistiaci cyklus.
Čierne alebo sivé škvrny na riade	Hliníkový príbor sa počas čistenia dotýkal riadu	Na vyčistenie týchto škvín použite jemný brúsny prostriedok. Tento prostriedok nevkladajte do umývačky!!!
Riad je mokrý	Nesprávne uložený riad Pozri kapitolu „Uloženie riadu“.
	Málo leštidla	Zvýšte množstvo leštidla, príp. doplňte dávkovač leštidla.
	Riad sa po dokončenom čistiacom cykle vyberá príliš skoro	Nevyberajte riad hned’po skončení čistiaceho cyklu. Pootvorte dvere, aby prebytočná para mohla vyjst’ von. S vybratím riadu začnite, ked’ riad bude takmer studený na dotyk. Najprv vždy vyprázdnite spodný kôš, aby sa zabránilo kvapkaniu vody z horného koše na dolný.
	Zvolili ste nevhodný čistiaci program.	Krátky čistiaci program zníži výkon čistenie riadu a aj teplota je pri čistenie nižšia. Zvolte čistiaci program s dlhšie trvajúcim čistiacim cyklom.
	Príbor s drevenou rukovátou	Odvádzanie vody je z tohto príboru ovel’a tažšie. Tento príbor nie je vhodný na umývanie v umývačke.

HLÁSENIA PORÚCH

V prípade poruchy bude blikat kontrolka pri čistiacich programoch Rapid alebo Glass.

Indikujúca kontrolka Popis poruchy Možná pričina
Blikajúca kontrolka pri čistiacom programe Rapid	Umývačka príliš dlho napúšťa vodu	Skontrolujte prívod vody (kohútik nie je otvorený, prívod vody je obmedzený, tlak vody je príliš nízky).
Blikajúca kontrolka pri čistiacom programe Glass	Pretečenie umývačky	Priveľa pritekajúcej vody Skontrolujte tlak prívodu vody

Poznámka:

• V prípade pretečenia spotrebiča vypnite hlavný prívod vody a potom sa obrátte na servis.
- Pred opätovným spustením prístroja odstráňte z vnútorného priestoru prebytočnú vodu.

ROZMERY UMÝVAČKY

Číslo	Položka	Číslo	Položka	Číslo	Položka
1 Hrnčeky 5 Stredné misky 9		Hlboké taniere
2	Tanieriky	6	Vel'ké misy	10	Servírovací tanier
3	Poháre	7	Dezertné tanieriky	11	Kôš na príbor
4 Malé misky	8 Plytké taniere

- Max. hmotnosť príboru, ktorý možno umiestnit' na etažér, je 1.5 kg.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých prístrojov.
• Škatulu od prístroja môžete dat do zberu triedeného odpadu.
• Plastové vrecúška z polyetylénu (PE) odovzdajte do zberného materiálu na recykláciu.

Recyklácia prístroja na konci jeho životnosti:

Tento prístroj je označený podľa európskej smernice 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že výrobok nepatri do domáceho odpadu. Treba ho odovzdať na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabránite ničeniu životného prostredia a ľudského zdravia. Likvidácia musí byť vykonaná v súlade s predpismi na likvidáciu odpadu Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpili.

concept

PODZIĘKOWANIE

Názov Ulica PSČ Mesto Telefón E-mail

ELKO ValentaSlovakia, s.r.o.

Hurbanova1563/23

911 01 Trenčín [phone] [e-mail]

Polska
