Produkta veids	Iebūvējamā trauku mazgājamā mašīna
Zīmols	Concept
Modelis	MNV2345
Energoefektivitātes klase	A++
Gada enerģijas patēriņš	197 kWh
Enerģijas patēriņš (standarta cikls)	0.69 kWh
Jaudas patēriņš (izslēgts režīms)	0.45 W
Jaudas patēriņš (ieslēgts režīms)	0.49 W
Gada ūdens patēriņš	2520 L
Žāvēšanas efektivitātes klase	A
Standarta mazgāšanas programma	ECO 45°C
Standarta programmas ilgums	205 min
Trokšņa līmenis	49 dB(A)
Izmēri (A x P x D aizvērts)	815 x 448 x 570 mm
Izmēri (dziļums ar atvērtām durvīm)	1150 mm
Ievades jauda	1760 – 2100 W
Spriegums / Frekvence	230 V ~ 50 Hz
Ūdens spiediens	0.04 – 1 MPa
Ietilpība	9 trauku komplekti
Svars	30.5 kg
Mazgāšanas programmas	Intensīvais, Parastais, ECO, Stikls, 90 min, Ātrais
Īpašās funkcijas	Puse slodzes, Aizkavētais starts (3/6/9h), Bērnu slēdzene, Sāls un skalošanas līdzekļa indikatori
Ūdens mīkstinātāja iestatījumi	Pielāgojams (H1-H6) atkarībā no ūdens cietības
Filtru sistēma	Rupjais, galvenais un smalkais filtrs – noņemams tīrīšanai

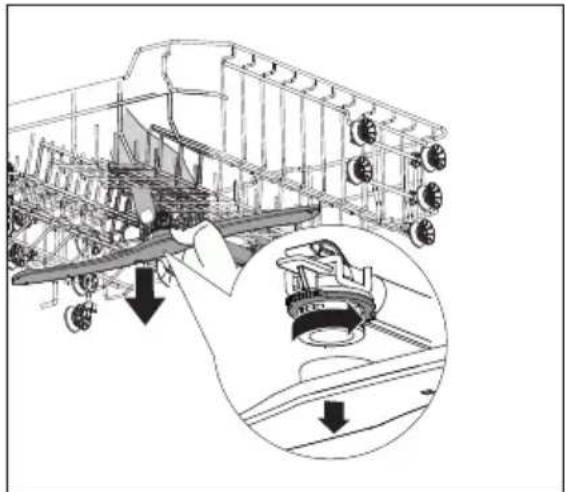

Smidzinātāji	Augšējie un apakšējie smidzinātāji, noņemami tīrīšanai
Drošības funkcijas	Bērnu slēdzene, durvju drošības slēdzis, aizsardzība pret appludināšanu

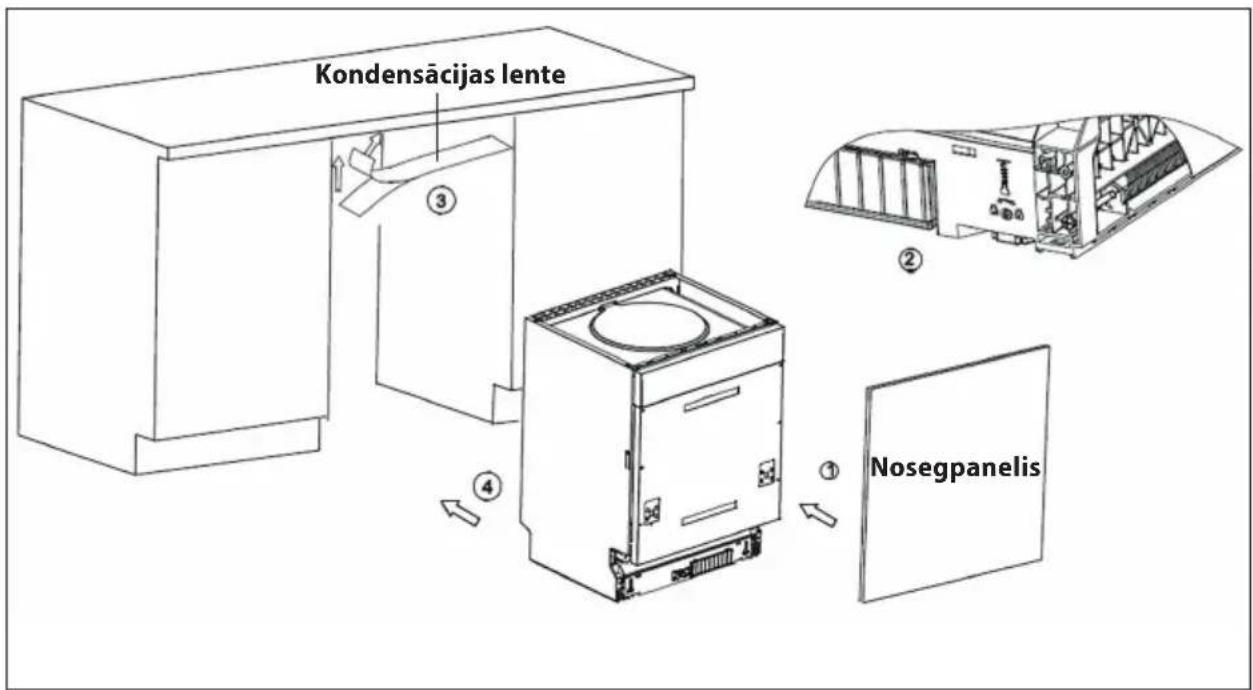

Iekļautie piederumi	Piltuve sālim, kondensācijas josta, montāžas kronšteini

Bieži uzdotie jautājumi - MNV2345 Concept

Kā iestatīt ūdens mīkstinātāju?

Nospiediet barošanas pogu, pēc tam 60 sekunžu laikā pēc ieslēgšanas nospiediet Start/Pause uz 5 sekundēm, lai iekļūtu iestatījumos. Izmantojiet Start/Pause, lai pārslēgtos starp H1-H6 (atkarībā no ūdens cietības) un apstipriniet ar barošanas pogu.

Kādu sāli man vajadzētu lietot?

Izmantojiet tikai reģenerējošo sāli, kas īpaši paredzēts trauku mazgājamām mašīnām. Nekad neizmantojiet galda sāli vai citu veidu, jo tas var sabojāt mīkstinātāja bloku.

Kā iepildīt skalošanas līdzekli?

Atveriet durvis, atveriet skalošanas līdzekļa dozatoru (atrodas blakus mazgāšanas līdzekļa dozatoram), lēnām ielejiet skalošanas līdzekli līdz maksimālajai līnijai (apm. 140 ml). Cieši aizveriet vāciņu. Ja nepieciešams, noregulējiet devu no 1 līdz 6.

Vai es varu lietot mazgāšanas līdzekļa tabletes?

Jā, bet izmantojiet garākas programmas (piemēram, Intensive vai Normal), lai nodrošinātu pilnīgu izšķīšanu. Ievietojiet tableti mazgāšanas līdzekļa dozatora galvenajā nodalījumā un aizveriet vāku.

Ko darīt, ja trauku mazgājamā mašīna neieslēdzas?

Pārbaudiet, vai durvis ir pareizi aizvērtas, strāvas vads ir pievienots, ūdens padeve ir atvērta un automātiskais slēdzis ir ieslēgts. Tāpat pārliecinieties, ka ir izvēlēta programma un nospiests Start/Pause.

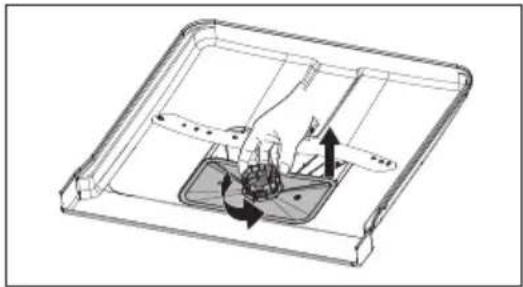

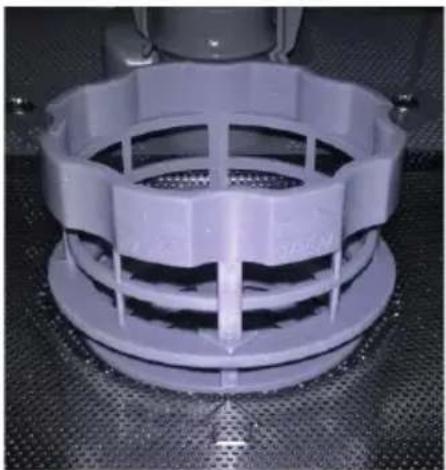

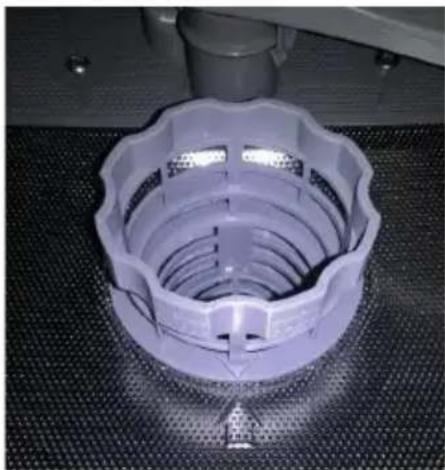

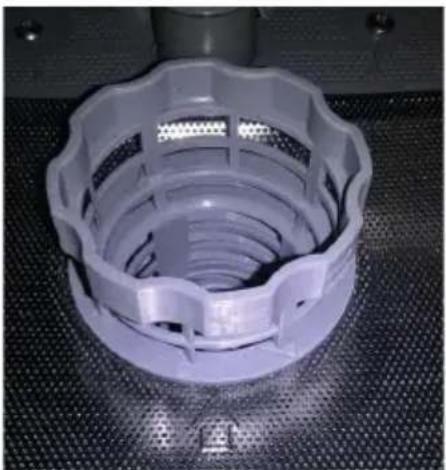

Kā tīrīt filtrus?

Pagrieziet rupjo filtru pretēji pulksteņrādītāja virzienam un izceliet to. Atdaliet smalko filtru no galvenā filtra, nospiežot cilnes. Noskalojiet zem tekoša ūdens ar mīkstu suku. Samontējiet atpakaļ apgrieztā secībā un pārliecinieties, ka bultiņa norāda uz aizvērtu.

Kāpēc pēc cikla trauki joprojām ir mitri?

Iespējamie cēloņi: nepietiekams skalošanas līdzeklis, nepareiza programma (piemēram, Rapid bez žāvēšanas), pārslodze vai pārāk agra izkraušana. Palieliniet skalošanas līdzekļa devu vai izmantojiet garāku programmu ar žāvēšanu.

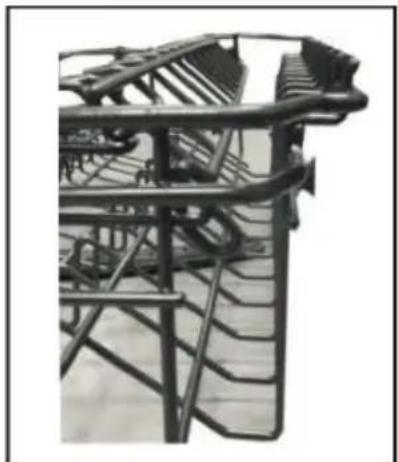

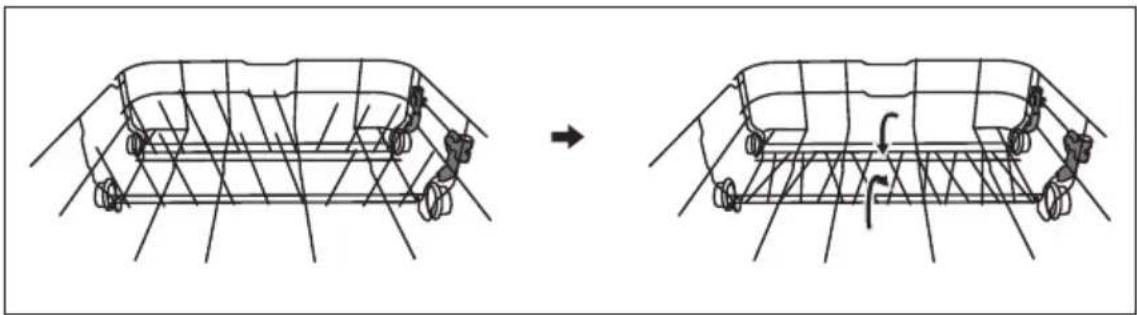

Kā noregulēt augšējā groza augstumu?

Izvelciet augšējo grozu, pēc tam paceliet rokturus abās pusēs un pagrieziet tos, līdz tie nofiksējas. Lai nolaistu, nospiediet rokturus. Grozu var iestatīt divos augstumos.

Ko nozīmē mirgojošais programmas indikators?

Rapid indikators mirgo: ūdens ieplūdes problēma (pārbaudiet krānu vai spiedienu). Glass indikators mirgo: pārplūde (samaziniet ūdens plūsmu). Precīziem problēmu novēršanas soļiem sekojiet rokasgrāmatai.

Vai es pats varu uzstādīt trauku mazgājamo mašīnu?

Uzstādīšana jāveic kvalificētam speciālistam, lai nodrošinātu pareizus ūdens, notekas un elektriskos savienojumus. Nepareiza uzstādīšana var anulēt garantiju un radīt drošības apdraudējumus.

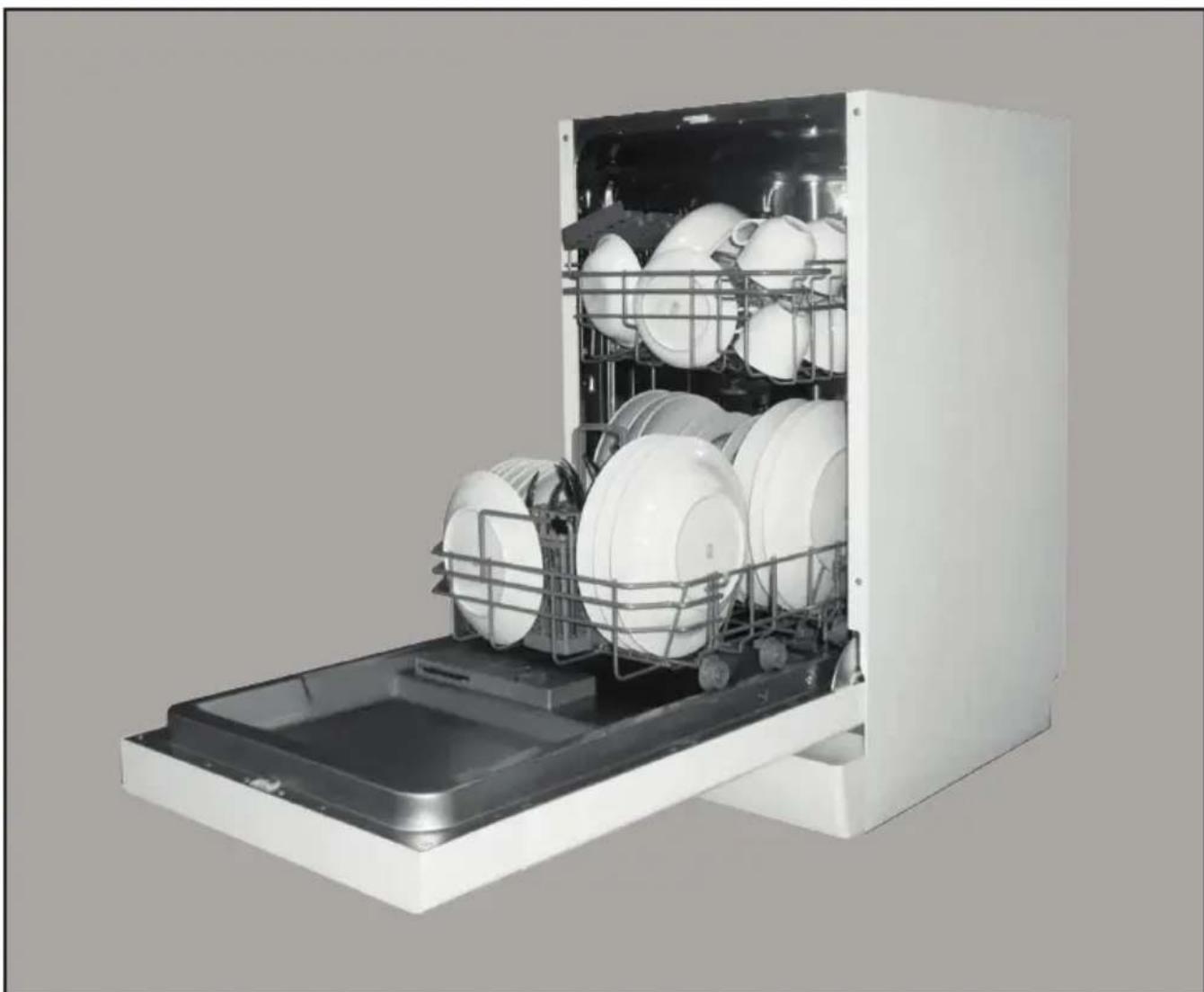

LIETOŠANAS INSTRUKCIJA MNV2345 Concept

lebūvējamā trauku mazgājamā mašīna

Built-in dishwasher

Pateicamies par šis Concept ierīces iegādi. Ceram, ka būsiet apmierināti ar šo izstrādājumu visu tā kalpošanas laiku. Pirms lietošanas rūpīgi izlasiet šo lietošanas instrukciju un uzglabājiet to drošā vietā, lai nepieciešamības gadījumā varētu pārlasīt. Nodrošiniet, lai ari citi cilvēki, kuri izmantos šo ierīci, pirms šis ierīces lietošanas būtu iepazinušies ar norādījumiem.

SATURA RĀDĪTĀJS

Tehniskie dati

Svarīgi brīdinājumi

lerices apraksts

Vadības panela apraksts

Lietošanas instrukcija

Reğenerācijas sāls iepildīšana

Skalošanas līdzekļa iepildīšana

Mazgāšanas līdzekļi

Nepiemēroti trauki

Trauku ievietošana

Mazgāšanas programmu pārskats

lekārtas ekspluatācijas uzsākšana

Trišana un apkope

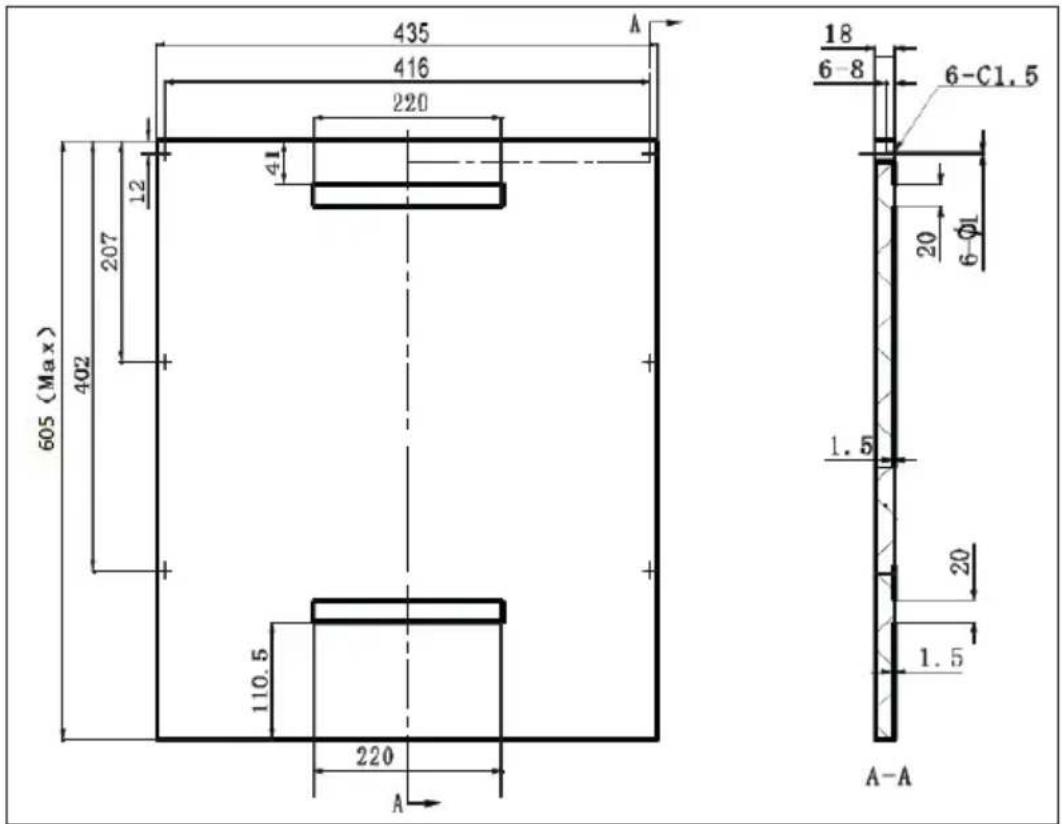

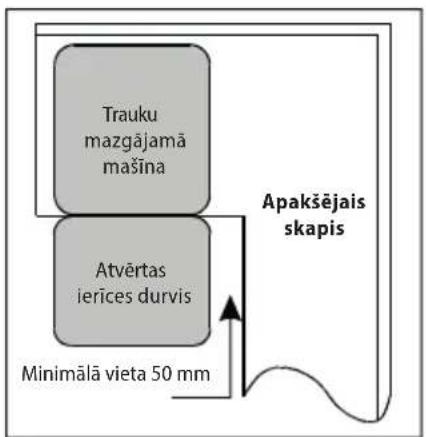

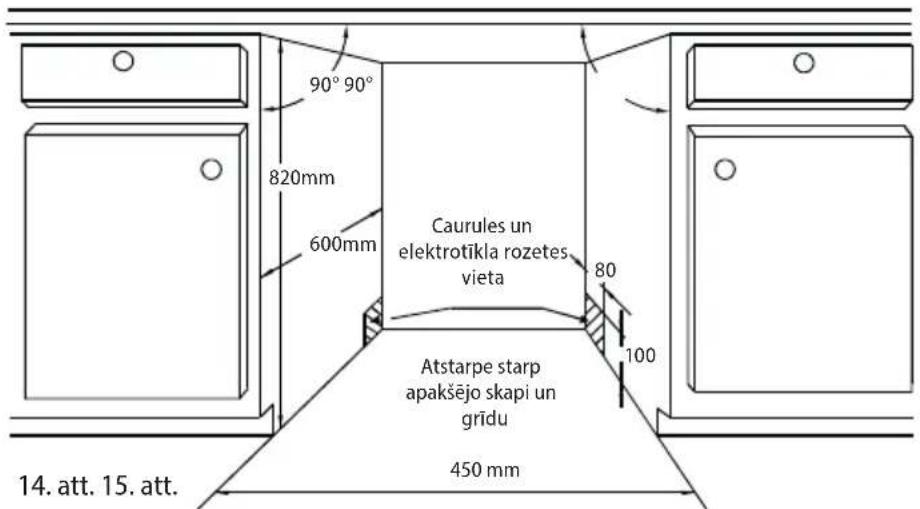

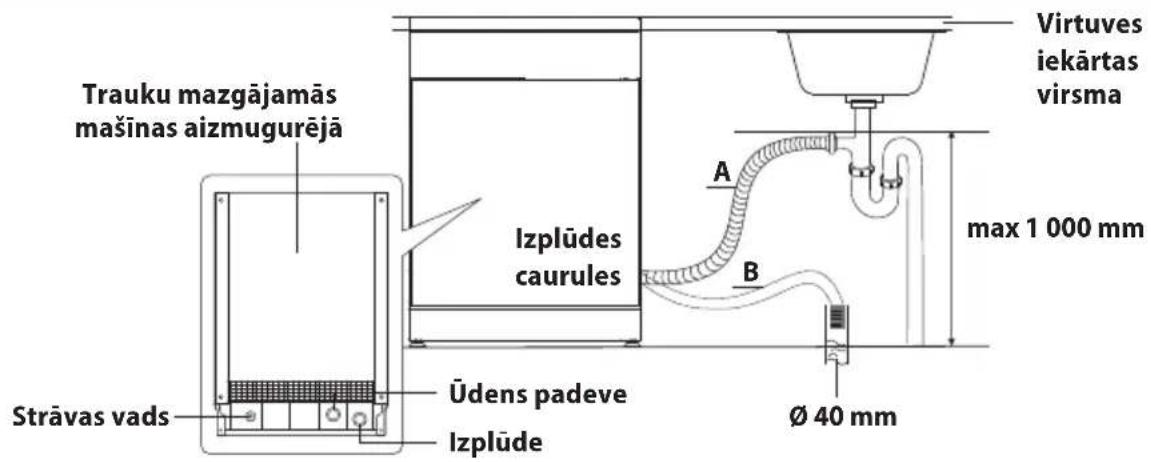

lerīces uzstādīšana

Traucējumu novēršana

Klūdas ziņojumi

lerīces izmēri

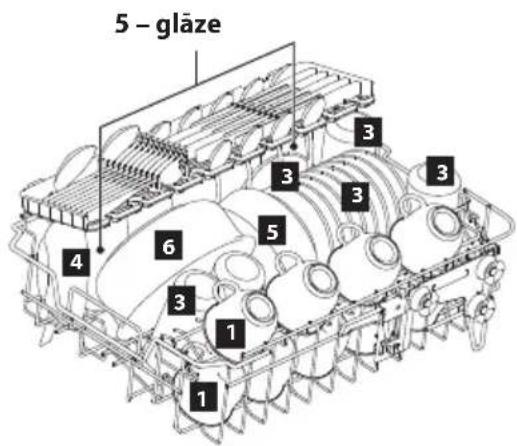

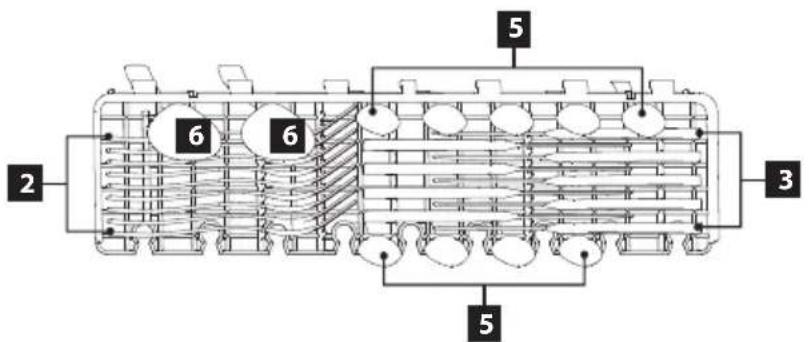

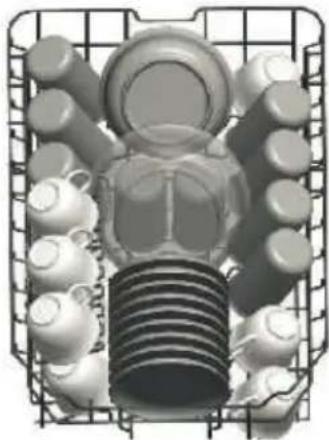

Trauku ievietošanas piemēri

Vides aizsardzība

Tehniskie dati
Elektroenerģijas klase A++
Gada patēriņš 197 kWh
Enerģijas patēriņš standarta mazgāšanas ciklā	0.69 kWh
Enerģijas patēriņš izslēgtā stāvoklī 0.45 W
Enerģijas patēriņš ieslēgtā stāvoklī 0.49 W
Ūdens gada patēriņš 2520 l
Žāvēšanas efektivitātes klase A
Standarta mazgāšanas cikls ECO 45°C
Standarta mazgāšanas cikla ilgums 205 min
Trokšņa līmenis 49 dB (A)
Augstums 815 mm
Platums 448 mm
Dzilums (durvis aizvērtas); 570 mm
Dzilums (durvis atvērtas);	1150 mm
Jauda	1 760 – 2 100 W
Jauda/frekvence 230 V ~ 50 Hz
Ūdens spiediens	0.04–1 MPa
letilpība	9 trauku komplekti
Svars	30.5 kg

Ražotājs patur tiesības veikt jebkuras tehniskas izmaiņas, pieļaut drukas klūdas un atšķirības attēlos bez iepriekšēja brīdinājuma.

SVARĪGI BRĪDINĀJUMI

Pēc trauku mazgājamās mašīnas piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei transportēšanas laikā nav radušies bojājumi.
• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas tiks paslēpti, var būt asi! Esiet piesardzīgi, lai izvairītos no ievainojumiem!
• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās piegādātāju.
• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
• Uzglabājiet iepakojumu bērniem nepieejamā vietā vai iznīciniet to.

Uzstādīšana

• Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.
• Šo ierīci var izmantot mājsaimniecībās un līdzīgās telpās, piemēram:
• veikalu, biroju un citu darba vietu virtuves stūrīšos;
• lauksaimniecibā izmantojamās iekārtās;
• iekārtās, ko izmanto viesi viesnīcās, motelēs un citur;
• iekārtās, ko izmanto naktsmāju un brokastu pakalpojumu uzņēmumi.

- Nepieskarieties ierīcei ar mitrām vai slapjām rokām.

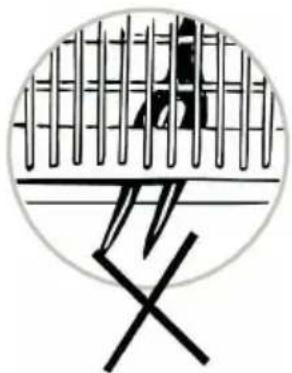

- Nažus un citus asus priekšmetus ievietojiet trauku grozā ar smailajiem un asajiem galiem lejup vai horizontāli.

- Trauku mazgājamā mašīna ir paredzēta lietošanai mājsaimniecībā un tikai virtuve trauku mazgāšanai.

- Neko neuzglabājiet ierīces iekšpusē.

- Nesēdiet un nestāviet uz atvērtām ierīces durvīm.

- Ūdens mazgāšanas tvertnē nav dzeramais ūdens!

- Mazgāšanas tvertnē nedrīkst nonākt šķīdinātāji (tie rada eksplozijas draudus).

- Lietojiet tikai izstrādājumus, kas ir paredzēti trauku mazgājamajām mašīnām.

- Mazgāšana programmu darbības laikā veriet trauku mazgājamās mašīnas durvis loti piesardzīgi, jo var izšlakstīties ūdens.

- levērojiet drošības un lietošanas instrukcijas, kas norādītas uz mazgāšanas un skalošanas līdzekļu iepakojuma.

- Nepieskarieties karstām virsmām un sildelementiem ierīces izmantošanas laikā vai īsi pēc tās lietošanas.

- Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām iemaņām. Izmantojiet to bērniem nepieejamā vietā.

- Bērni nedrīkst spēlēties ar ierīci.

• Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.
• Nelaujiet izmantot ierīci kā rotallietu.
• Šo ierīci bērni vecumā no 8 gadiem, personas ar samazinātām fiziskām, sensoriskām vai garīgām spējām un personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzībā, ir iepazinušies ar ierīces drošu lietošanu un apzinās riskus.
• UZMANĪBU! Atverot durvis, var atbrīvoties liels tvaika daudzums vai izšļakstīties ūdens. levērojiet maksimālu piesardzību. Pastāv applaucēšanās risks!
• Bojājumu gadījumā izslēdziet ierīci un atvienojiet vadu no elektrotīkla.
• Atvienojot ierīci no elektrotikla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.
• Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā škidrumā.
• Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.
• Bojātu ierīci ieslēqt nedrīkst.
• Nelietojiet ierīci, ja durvis vai to blīvējums ir bojāti. Lūdziet veikt remontu autorizētā servisa centrā.
• Nelietojiet ierīci bez pareizi uzstādītiem pārsegiem un bez priekšējā panela.
• Mazgājiet ierīcē tikai traukus, kas paredzēti mazgāšanai trauku mazgājamā mašīnā. Izvairieties no plastmasas trauku saskares ar ierīces sildelementiem.
• Izmantoijet tikai ražotāja jeteiktos piederumus.
• Neizmantojiet piederums, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti.
• Pirms tīrīšanas izslēdziet ierīci un lauijet tai vismaz 30 minūtes atdzist.
• Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo uzraudzībā.
• Uzqlabājiet mazgāšanas un skalošanas līdzeklus bērniem nepieejamā vietā.
• Neļaujiet bērniem atrasties atvērtas trauku mazgājamās mašīnas tuvumā, jo tajā var būt mazgāšanas līdzeklu atliekas.

UZMANİBU!

Atveriet ierīci tikai uz īsu laiku, lai ieliktu vai izņemtu traukus. Šādi novērsīsiet savainojumus, piemēram, paklūpot. Bērni var ierīcē ieslēgties (nosmakšanas risks) vai tikt pakļauti dažādiem apdraudējumiem.

lespējamie bojājumi

• Tikai kvalificēts speciālists drīkst labot ierīci un iejaukties tās darbībā.
• Remonta un iejaukšanās laikā ierīce jāatvieno no elektrotīkla. Izslēdziet drošinātāju vai atvienojiet kontaktdakšu no elektrotīkla.
• Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.

Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts.

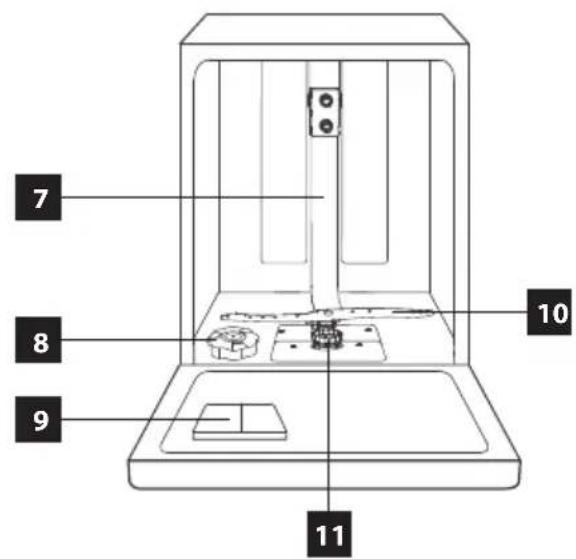

IERİCES APRAKSTS

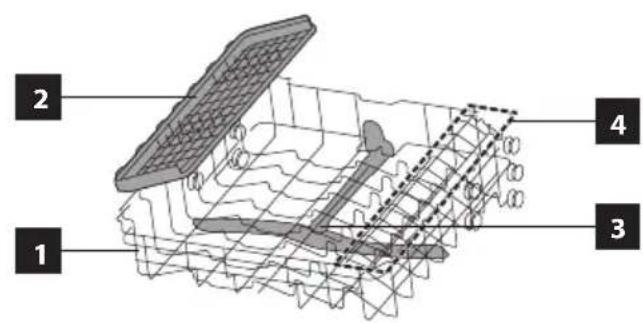

1 Augšējais grozs
2 Galda piederumu nodalijums
3 Augšējais smidzinātājspārns
4 Pudeļu nodalījums

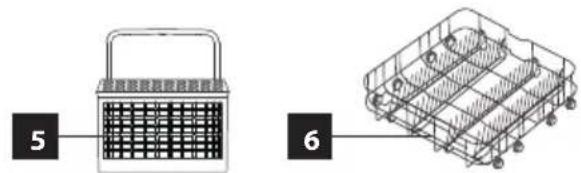

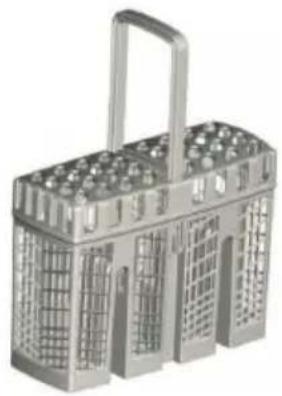

5 Galda piederumu grozs
6 Apakšējais grozs
7 lekšējie caurulvadi
8 Reğenerācijas sāls nodalījums
9 Mazgāšanas un skalošanas līdzekļa dozators
10 Apakšējais smidzinātājspārns
11 Filtra komplekts
12 Ūdens padeves savienotājs
13 Izvades caurule

VADĪBAS PANELA APRAKSTS

1 leslēgšanas/izslēgšanas taustiņš
2 Mazgāšanas programmas izvēles taustiņš
3 Bērnu drošības slēdža taustiņš
4 Nepilnas uzpildes taustiņš

5 Sākuma laika atlikšanas taustiņš
6 Taustiņš "Start/Pause"
7 Skalošanas līdzekļa un reģenerācijas sāls papildināšanas signāllampiņa

ATSEVIŠKU VADĪBAS PANELA TAUSTIŅU APRAKSTS

Mazgāšanas programmas izvēles taustiņš

• Izvēlieties nepieciešamo mazgāšanas programmu, nospiežot taustiņu.
• Ir pieejamas šādas mazgāšanas programmas: Intensive, Normal, ECO, Glass, 90 Min, Rapid.
• Izvēlēto mazgāšanas programmu rāda signāllampiņa blakus attiecīgajai mazgāšanas programmai.

Sākuma laika atlikšanas taustiņš

- Sākuma laiku var atlikt robežas uz 3, 6 un 9 stundām.

Nepilnas uzpildes taustiņš

• Paredzēts trauku mazgājamās mašīnas nepilnai uzpildei ar traukiem.
• Trauku mazgāšana notiek abos grozos, bet trauku mazgājamā mašina ir uzpildīta līdz pusei.
• Trauku mazgājamā mašina samazina ūdens patēriņu un saisina programmas ilgumu.

Taustiņš "Start/Pause"

- Nospiežot "Start/Pause" taustinu, tiks uzsakta mazgāšanas programma vai arī tā tiks aptureta, ja trauku mazgājamā mašina darbojas.

Statusa indikators (Gaismas pulēšanas papildinājums, bagātinātājs atjaunošanās sāli)

- Ja iedegas statusa indikators, jāpapildina mazgāšanas iespējams funkcija.

Simbols Statusa indikators
	Skalošanas līdzeklis
	Sāls

LIETOŠANAS INSTRUKCIJA

Pirms pirmās izmantošanas

1. lestatiet ierīcē ūdens cietības vērtību (sk. turpmāk).
2. leberiet regenerācijas sāls nodalījumā regenerācijas sāli.
3. lepildiet skalošanas līdzekli skalošanas līdzekla dozatorā.

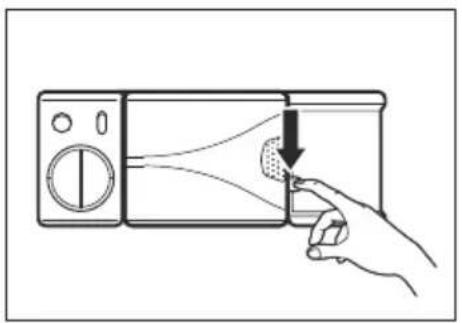

4. leberiet mazgāšanas līdzekļa dozatorā mazgāšanas līdzekli vai ielieciet tableti.

Üdens mīkstināšanas ierīce

Lai nodrošinātu labu mazgāšanas rezultātu, trauku mazgājamajai mašinai nepieciešams mīksts ūdens (ar zemu kalja saturu). Ja ūdens ir ciets, mazgāšanas tvertnē veidojas kalkakmens. Tāpēc ūdens, kura cietība pārsniedz noteikto cietības vērtību, jāmīkstina, tas ir, jāatbrīvojas no kalja. Šis process notiek trauku mazgājamās mašinas ūdens mīkstināšanas ierīcē, izmantojot reģenerācijas sāli. lestatījumi un nepieciešamais sāls daudzums ir atkarīgs no ūdens cietības.

Üdens cietību apzīmē ar ekvivalentām cietības pakāpēm: vācu üdens cietības mērvienība °dH, franču üdens cietības mērvienība °fH, Lielbritānijas üdens cietības mērvienība °Clark un mmol/l (milimoli uz litru – starptautiskā üdens cietības mērvienība).

Üdens mīkstināšanas ierīce jāiestata atbilstoši mājsaimniecībā izmantojamā üdens cietībai. Precīzu informāciju par izmantojamā üdens cietību varat iegūt vietējā üdensapgādes uzņēmumā. Manuāli iestatiet üdens mīkstinātāja devu saskaņā ar tabulu.

Üdens mīkstināšanas ierīces iestatišana

1. Nospiežot ieslēgšanas/izslēgšanas taustinu (1), ieslēdziet ierīci.
2. Nospiežot "Start/Pause" taustinu (6) ilgāk nekā 5 sekundes, 60 sekunžu laikā pēc ierīces ieslēgšanas aktivizējiet ūdens mīkstināšanas iestatījumus.
3. Nospiežot "Start/Pause" taustinu (6) vêlreiz, izvêlieties pareizos iestatijumus atbilstîgi Jūsu regionam: iestatijumi tiks pārslēgti šādā secībā: H1->H2->H3->H4->H5->H6.
4. Nospiediet ieslēgšanas/izslēgšanas taustinu (1), lai apstiprinātu iestatījumus.

Üdens cietība				Pozīcijas vērtība (kombinētie lukturi)	Sāls patēriņš (g/ mazgāšanas cikls)
°dH °fH °Clarke mmol/l
0~5	0~9	0~6	0~0,94	H1 (Rapid)	0
6–11	10–20	7–14	1.0–2.0	H2 (90 min)	9
12–17	21–30	15–21	2.1–3.0	H3 (90 min, Rapid)	12
18–22	31–40	22–28	3.1–4.0	H4 (ECO)	20
23–24	41–60	29–42	4.1–6.0	H5 (Rapid, ECO)	30
35–55	61–98	43–69	6.1–9.8	H6 (90 min, ECO)	60

Piezime:

• Šīs ierīces ūdens cietības rūpnīcas iestatījumu vērtība ir H3.
• Ūdens cietības iestatīšanu var veikt 60 sekunžu laikā pēc ierīces ieslēgšanas.

1^ = 1.25^ = 1.78^ = 0.178mmol / l

°dH vācu ūdens cietības mērvienība
°fH franču ūdens cietības mērvienība
°Clark Lielbritānijas ūdens cietības mērvienība

REGENERACIJAS SALS IEPILDISHANA

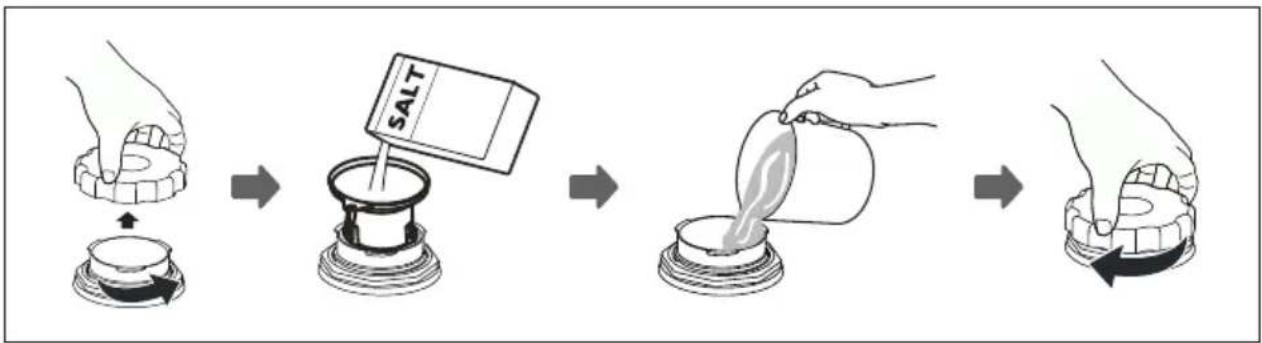

Sāls iedarbība

Trauku mazgāšanas laikā sāls automatiski izplūst no sāls nodalījuma mīkstināšanas ierīce, kur tā šķīdina kaļki. Izšķīdušais kaļkītis tiek aizskalots no trauku mazgājamās mašinas. Ūdens mīkstināšanas ierīce ir gatava nākamajai darbībai. Šis reģenerācijas process darbojas tikai, ja sāls ūdenī izšķīst.

1. Atveriet ierīces durvis, izņemiet apakšējo grozu un turpiniet saskaņā ar turpmāk redzamo 1. att.
2. Noskrūvējiet regenerācijas sāls nodalījuma vāciņu.
3. Novietojiet piltuvi (iekļauta komplektā) uz reģenerācijas sāls nodalījuma atveres un lēnām piepildiet sāls tvertni. Tukšas tvertnes ietilpība ir apmēram 1,5 kg.
4. Pirms pirmās lietošanas piepildiet atlikušo tvertnes daļu ar ūdeni. Tas ir normāli, ja uzpildes laikā neliels ūdens daudzums izplūst no tvertnes.
5. Pēc papildināšanas aizskrūvējiet reģenerācijas sāls nodalījuma vāciņu.

• Reğenerācijas sāls nodalījums atrodas zem apakšējā groza.
• Regenerācijas sāls nodalījumu var papildināt tikai tad, ja vadības panelī iedegas sāls indikators.
• Pēc reģenerācijas sāls papildināšanas sāls indikators nodzīsīs.
• Ja iepildīšanas laikā reģenerācijas sāls izbirst, palaidiet īso mazgāšanas programmu, lai varētu uzreiz aizskalot sāls atliekas.

UZMANIBU!

• lepildiet regeneracijas sali pirms isas mazgāšanas programmas uzsakšanas, lai uzreiz aizskalotu nobirusās sals atliekas un lai nepalielinātu sals kimiskās iedarbības risku, kas varētu izraisīt ierīces ieksejās virsmas koroziju.
• Vienmēr izmantojiet reģenerācijas sāli, kas ir paredzēta trauku mazgājamām mašīnām. Neizmantojiet vārāmo sāli!
• Neiepildiet regeneracijas sals nodalijumā mazgāšanas līdzeklus. Šādi tiktu iznīcināta mīkstināšana ierīce!

Ražotājs neuzņemas atbildību un nesniedz garantiju par kaitējumu, ko izraisa nepareiza sāls lietošana.

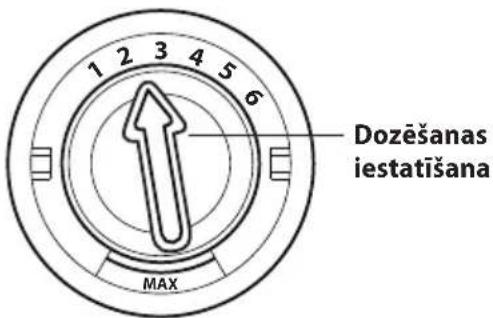

SKALOŠANAS LĪDZEKLA IEPILDĪŠANA

Skalošanas līdzekli izmanto skalošanās pēdējā posmā, lai žāvēšanas laikā ūdens vienmērīgi notecētu no traukiem, neveidojot pilienus, kas var atstāt traipus uz trauku virsmas.

1. Atveriet ierices durvis.

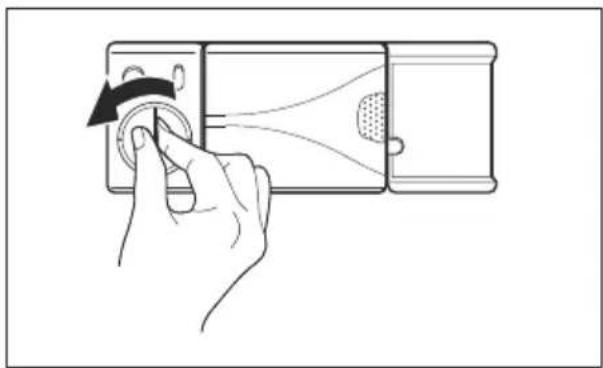

2. Atveriet skalošanas līdzekla nodalījumu, kā parādīts 3. attēlā.
3. Lēni iepildiet skalošanas līdzekli nodalījumā (4. att.) Tukša nodalījuma ietilpība ir apmēram 140 ml.
4. Pēc piepildīšanas noslēdziet skalošanas līdzekļa nodalījumu un cieši aizskrūvējiet vāciņu (5. att.).

Ja mazgāšanas programmas darbības laikā iedegas skalošanas līdzekļa indikators, pirms nākamās mazgāšanas programmas uzsākšanas jāpievieno skalošanas līdzeklis! Skalošanas līdzekļa daudzumu var kontrolēt ari vizuāli saskaņā ar indikatoru C, kas atrodas pie skalošanas līdzekļa nodalījuma vāciņa. Ja nodalījumā ir pietiekami daudz skalošanas līdzekļa, lodziņš ir melns. Samazinoties skalošanas līdzekļa daudzumam, sarūk ari melnais punkts lodziņā. Ja lodziņš ir gaišs, nodalijums ir tukšs. Skalošanas līdzekļa līmenis nedrīkst samazināties vairāk par ¼.

Piezime:

• Skalošanas līdzekļa nodalijums atrodas uz ierīces durvīm blakus mazgāšanas līdzekļa dozatoram.
• lerice ir paredzēta škidra skalošanas līdzekļa izmantošanai.
• Ja skalošanas līdzeklis iepildīšanas laikā ir pārlijis pāri nodalījuma malām, tas jānoslauka ar drāniņu vai jāpalaiž īsā mazgāšanas programma, lai varētu uzreiz noskalot skalošanas līdzekļa atliekas.

UZMANIBU!

• Vienmēr lietojiet tikai skalošanas līdzekļus, kas paredzēti trauku mazgājamām mašīnām. Skalošanas līdzekļa nodalījumā nedrīkst iepildīt mazgāšanas līdzekli.
• lepildiet skalošanas līdzekli pirms mazgāšanas programmas uzsākšanas, lai uzreiz aizskalotu atliekas un lai nepalielinātu kīmiskās iedarbības risku, kas varētu izraisīt ierīces iekšējās virsmas koroziju.

Skalošanas līdzekļa dozēšanas iestatīšana

• Skalošanas līdzekļa dozēšanas pakāpi var iestatīt robežā no 1 līdz 6. Pirms pirmās lietošanas iestatiet skalošanas līdzekļa dozēšanas pakāpi 4.
• Ja uz traukiem paliek ūdens traipi, jestatiet lielāku skalošanas līdzekla daudzumu.

• Ja uz traukiem ir lipīqi plankumi, iestatiet mazāku skalošanas līdzekla daudzumu.

• Atveriet ierices durvis.

• Atveriet skalošanas līdzekla nodalījumu, kā parādīts 3. attēlā.
• Pēc nepieciešamības palieliniet/samaziniet skalošanas līdzekla dozēšanu.
• Pēc iestatīšanas noslēdziet skalošanas līdzekla nodalījumu un cieši aizskrūvējiet vāciņu (5. att.).

Ja izmantojat tikai kombinēto mazgāšanas līdzekli ar skalošanas līdzekli, samaziniet skalošanas līdzekļa dozēšanu līdz minimumam.

MAZGĀŠANAS LĪDZEKLI

Pēc to formas mazgāšanas līdzekļus var iedalīt četrās grupās:

a) beramie;
b) škidrie;
c) tablets;
d) kombinētie mazgāšanas līdzekli (piemēram, "trīs vienā" tabletes).

Pēc kīmiskā sastāva tos var iedalīt divās grupās:

a) sārmainie;
b) ar dabīgajiem enzīmiem.

Vēl tos var iedalīt šādi:

a) fosfātu un hlora;

b) fosfātu un bezhlora;

c) bezfosfātu un bezhlora.

• Izmantojot bezfosfātu mazgāšanas līdzekļus cietā ūdenī, uz traukiem un ierīces sienām var rasties baltas nogulsnes.
• Palielinot mazqāšanas līdzekla devu, šis nogulsnes novērsīsiet un iegūsiet labākus mazqāšanas rezultātus.
• Bezhlora mazgāšanas līdzekliem ir mazāka balinošā iedarbība. Tas var izraisīt traipu rašanos pēc tējas vai plastmasas trauku iekrāsošanos. Šādā gadījumā izmantojiet jaudīgāku mazgāšanas programmu, palieliniet mazgāšanas līdzekla devu vai izmantojiet mazgāšanas līdzekli ar hloru.

Mazgāšanas līdzeklis – tabletes

• Dažādu ražotāju tabletes izškīst ar atškirīgu ātrumu.
• Dažas mazgāšanas tabletes pilnībā neizšķist un līdz ar to īsās mazgāšanas programmas laikā nevar pilnībā attīstit savu tīrīšanas efektu.
• Tādēļ iesakām izvēlēties ilgāku mazgāšanas programmu, kas nodrošinās pilnīgu mazgāšanas tabletes izškīšanu.

Mazgāšanas līdzekļa nodalījums

Pirms katras mazgāšanas programmas uzsākšanas mazgāšanas līdzeklis jāiepilda tā nodalījumā. Parastajam mazgāšanas ciklam pietiek ar vienu ēdamkaroti mazgāšanas līdzekļa. Ja trauki ir ὢoti netīri, pievienojiet vairāk mazgāšanas līdzekļa. Pievienojiet mazgāšanas līdzekli īsi pirms mazgāšanas programmas uzsākšanas. Atstājot mazgāšanas līdzekli nodalījumā, tas var saslapināties, un, palaižot mazgāšanas programmu, tas pilnībā neizšķidīs.

Mazgāšanas līdzekļa dozatora uzpildīšana

1. Atveriet mazgāšanas līdzekļu dozatora vāciņu, nospiežot mazgāšanas līdzekļa dozatora atbrīvošanas sviru (7. att.).
2. Pievienojiet mazgāšanas līdzekli galvenajai dozatora kamerai (A) tieši pirms mazgāšanas cikla (8. att.). Lai panāktu labāku tīrīšanas rezultātu, jo īpaši, ja trauki ir ľoti netīri, ielejiet/ieberiet nelielu daudzumu mazgāšanas līdzekļa tieši durvju iekšējā dobumā (B). Šādi pievienotais mazgāšanas līdzeklis tiek aktivēts jau priekšmazgāšanas posmā.
3. Visbeidzot, aizveriet värstu, pavirzot pa kreisi (9. att.). Lai blokētu värstu, aizvēršanas laikā viegli paspiediet to lejup.

Mazgāšanas līdzekļa taupīšanas padoms

- Ja trauki ir tikai nedaudz netīri, pietiek ar mazāku mazgāšanas līdzekļa daudzumu, nekā ir ieteicams izmantot.

Piezime:

• Pievienojiet mazgāšanas līdzekli īsi pirms mazgāšanas programmas uzsākšanas.
• Izmantojiet plaši pieejamus zimolu škidros vai pulverveida mazgāšanas līdzekļus vai tabletes.
• Neizmantojiet līdzekļus roku mazgāšanai!
• Izmantojot mazgāšanas līdzekļus tablešu veidā, izlasiet ražotāja ieteikumus par to, kur jānovieto tablete (mazgāšanas līdzekļa nodalijums, galda piederumu grozs utt.).
• Pārliecinieties, ka mazgāšanas līdzekļa nodalījuma vāciņš ir aizvērts, arī tad, ja ir izmantotas tabletes.

UZMANIBU!

• Vienmēr lietojiet tikai mazgāšanas līdzeklus, kas paredzēti trauku mazgājamām mašinām.
• Uzglabājiet mazgāšanas līdzekļus sausā un bērniem nepieejamā vietā.
• Neatstājiet mazgāšanas līdzekli mazgāšanas līdzekla dozatorā, ja netiek uzsākta mazgāšanas programma.

NEPIEMĒROTI TRAUKI

• Galda piederumi un trauki, kuru dalas ir izgatavotas no koka.
• Plastmasas trauki un trauki ar limētām detalām, kas nav karstumizturīgas.
  • Līmēti priekšmeti, galda piederumi vai škīvji.
  • Alvas vai vara trauki.
  • Kristāls.
  • Tērauda priekšmeti, kas pakļauti korozijai.
• Koka blodas.
• Izstrādājumi, kas izgatavoti no sintētiskās škiedras.

Dažas alumīnija un sudraba detalas var mainīt krāsu vai izbalēt.

Dažiem stikla veidiem pēc vairākiem mazgāšanas cikliem var rasties traipi.

Piezime:

• Trauku mazgājamā mašinā nedrīkst ievietot absorbējošus materiālus, piemēram, sūklus un drānas.
• Izmantojiet mazgāšanas līdzekli, ko ražotājs ir norādījis kā saudzīgu pret traukiem.
• lzmantojiet trauku mazgājamā mašinā tikai tādus traukus, kas piemēroti mazgāšanai trauku mazgājamā mašinā.
• Traukus, kas sasmērēti ar pelniem, vasku, smēreļļu vai krāsu, nedrikst mazgāt trauku mazgājamā mašinā!

TRAUKU IEVIETOŠANA

Trauku izvietojums

Nonemiet no traukiem lielākas ēdiena atliekas. lepriekš skalot traukus tekošā ūdenī nav nepieciešams.

levietojiet traukus šādā veidā:

• tases, glāzes, katlus, pannas u. tml. novietojiet otrādi;
• dzilie trauki jānovieto slīpi, lai veicinātu ūdens notecēšanu un labāku izžūšanu;
• trauki jānovieto stabili, lai tie neapgāztos;
• ievietotie trauki nedrīkst blokēt smidzinātājspārnu rotāciju;
• trauki un galda piederumi nedrīkst atrasties cites citā un cites citu aizsegt;
• lai novērstu glāžu bojājumus, tās nedrīkst saskarties cita ar citu;
• katli un lielāki trauki jānovieto apakšējā grozā;
• augšējais grozs paredzēts mazākiem un vieglākiem traukiem (glāzes, kafijas un tējas tases u. tml.);
• naži ar garu asmeni, kas novietoti vertikālā stāvoklī, ir ľoti bīstami! Esiet piesardzīgi, lai izvairītos no ievainojumiem!
• gari un asi galda piederumi (griešanas naži) jānovieto horizontāli augšējā grozā;
• nemazgājiet trauku mazgājamā mašinā mazus priekšmetus, jo tie var izkrist cauri groza režğim;
• nelieciet trauku mazgājamā mašinā pārāk daudz trauku!

Augšējais grozs

Augšējā grozā iesakām ievietot:

• glazes;
• kafijas un tējas tases;
• apakštasītes;
• nelielas blodas un škīvjus;
• seklas pannas.

Pēc traukus ievietošanas augšējā grozā pārliecinieties, ka trauki zem tekoša ūdens netiks apgāzti.

Groza aizmugurējā siena

Groza priekšējā siena

Augšējā groza augstuma regulēšana

• Trauku augšējā groza augstumu var regulēt, lai augšējā vai apakšējā grozā būtu vairāk vietas augstiem traukiem.
• Lai regulētu augšējo grozu, pavelciet sviras, kas atrodas groza sānos (10. att.)
• Pavelkot sviras, pārliecinieties, ka grozs nofiksējas.

Paceliet grozu augšējā pozīcijā

Pēc groza augstuma samazināšanas nospiediet sviru

• Glāzes un augstas glāzes atbalstiet pret plauktiņa malu (izņemot citus traukus).
• Garus priekšmetus, servėšanas un salātu karotes, zupas kausus vai virtuves novietojiet tā, lai tie neblokētu smidzinātājspārnu rotāciju.
• Plauktiņa slīpumu un augstumu var regulēt pēc nepieciešamības (11. att.).

Apakšējā grozā iesakām ievietot:

• katlus;
• pannas;
  • vākus;
• lielas blodas un škīvjus.

Pēc trauku ievietošanas apakšējā grozā pārliecinieties, ka tie neblokē smidzinātājspārnu rotāciju. Lielāku trauku (katlu, pannu u. tml.) mazgāšanai nolokiet škīvju turētājus apakšējā grozā (12. att.)

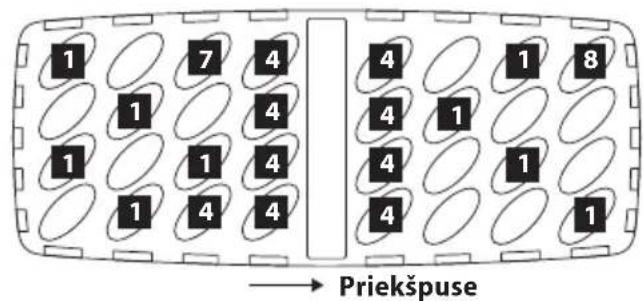

• Nažus ievietojiet galda piederumu grozā ar smailajiem un asajiem galiem lejup.
• Izliektās galda piederumu daļas (dakšinas, karotes, tējkarotes) novietojiet grozā vienā virziena (labāks mazgāšanas rezultāts), (13. att.).

• Ja tie neietilpst šajā nodalījumā, tos var novietot augšējā grozā plauktiņā (11. att.).

• att.

Lai izvairitos udens pilēšanas no traukiem augšējā grozā uz traukiem apakšējā grozā, iesakām vispirms izņemt traukus no apakšējā grozā un pēc tam pakāpeniski no augšējā groza.

UZMANIBU!

Esiet piesardzīgi ar asiem galda piederumiem vai tādiem, kuriem ir asi asmeni un kas pilnībā neietilpst galda piederumu grozā. Pastāv savainojuma risks. Vienmēr novietojiet nažus ar asmeni lejup!

Programma	Informācija par mazgāšanas programmu	Mazgāšanas cikla apraksts	Mazgāšanas līdzekļa dau-dzums Pirms/galve-nais	Mazgāša-nas cikla ilgums [min]	Enerģijas patēriņš [W]	Ūdens patēriņš [L]	Skalo-šanas līdzeklis
	Łoti netīri trauki, netīri katli, pannas u. c., sakaltusi pārtika	Priekšmazgāšana (50°C) Mazgāšana (60°C) Skalošana Skalošana (70°C) Žāvēšana	5/22 g 165	1.40 16.5 JĀ
	Vidēji netīri trauki, katli, šķīvji, glāzes un nedaudz netīras pannas	Priekšmazgāšana (45°C) Mazgāšana (55°C) Skalošana Skalošana (65°C) Žāvēšana	5/22 g	175	1.10	13	JĀ
ECO	Standarta programma, piemērota mazāk netīriem traukiem	Priekšmazgāšana Mazgāšana (45°C) Skalošana (65°C) Žāvēšana	5/22 g	190	0.69	9	JĀ
	Vidēji netīri trauki, kas ātri jāizskalo	Mazgāšana (65°C) Skalošana Skalošana (65°C) Žāvēšana	27 g	90	1.15	11.5	JĀ
	Īsa mazgāšana nedaudz netīriem traukiem; ātra mazgāšana	Mazgāšana (45°C) Skalošana (50°C) Skalošana (55°C)	20 g	30	0.70	10	NĒ

Piezime:

Ja programmas fāzei nav norādīta temperatūra, trauku mazgājamā mašina šajā mazgāšanas programmā ūdeni nesilda.

IEKÄRTAS EKSPLUATÄCIJAS UZSÄKŠANA

Mazgāšanas programmas uzsākšana

1. Atveriet ierices durvis.
2. Pārbaudīt un, ja nepieciešams, iepildiet regenerācijas sāli un skalošanas līdzekli.

3. Pakāpeniski izvelciet augšējo un apakšējo grozu, ievietojiet traukus un ievietojiet aizpildītos grozus atpakal. lesakām vispirms aizpildiet apakšējo un pēc tam augšējo grozu (sk. nodalu "Trauku ievietošana").

4. Pärliecinieties, ka ir atvērts ūdens krāns. Aizveriet ierīces durvis.

5. Lai ieslēgtu ierīci, nospiediet taustiņu (1).

6. Nospiežot taustiņu (2), izvēlieties vēlamo mazgāšanas programmu. Izvēlētā mazgāšanas programma tiks apzīmēta ar signāllampiņu virs programmas taustiņa (2).

7. Ja nepieciešams atliktais mazgāšanas sākums, atkārtoti nospiediet atliktā sākuma taustiņu (3). Atliktā sākuma laiku var atlikt uz 3, 6 un 9 stundām.

8. Ja trauku mazgājamā mašina ir piepildīta tikai līdz pusei, nospiediet taustinu (4), lai ieslēgtu nepilnas uzpildes funkciju. Izvēloties šo funkciju, trauku mazgāšana notiek abos grozos, un trauku mazgājamā mašina samazina ūdens patērinu un saīsina programmas ilgumu.

9. Pēc mazgāšanas programmas un visu iestatījumu izvēles nospiediet pogu (5), lai ieslēgtu ierīci. Tiks uzsākta iestatītā mazgāšanas programma vai atliktā sākuma laika uzskaite.

10. Pēc mazgāšanas programmas beigām atskanēs astoni skaņas signāli.

11. Nospiediet taustinu (1), lai izslēgtu ierīci.

12. Karstie trauki ir loti trausli. Tāpēc pirms izņemšanas iesakām atstāt traukus trauku mazgājamajā mašinā aptuveni 15 minūtes, lai būtu pietiekami atdzisuši.

13. Vispirms jāiztukšo apakšējais grozs, pēc tam augšējais grozs, lai ūdens no augšējā groza vai nenopilētu uz apakšējā grozā esošajiem traukiem. UZMANĪBU! Atverot ierīces durvis, ievērojiet īpašu piesardzību, jo var parādīties liels daudzums karstu tvaiku. Pastāv applaucēšanās risks!

Programmas maiņa uzsāktas mazgāšanas programmas laikā

Mazgāšanas ciklu var mainīt tikai tad, ja tas ir sākts uz īsu laiku, pretējā gadījumā mazgāšanas līdzeklis jau ir atbrīvots un no trauku mazgājamās mašīnas jau tek mazgāšanas ūdens. Šajā gadījumā trauku mazgājamā mašīna ir jāatiestata un mazgāšanas līdzekļa dozators ir jāuzpilda vēlreiz (skatīt nodaju “Mazgāšanas līdzekļa uzpildīšana”). Lai atiestatītu trauku mazgājamo mašīnu, rīkojieties šādi:

1. Nospiediet "Start/Pause" taustinu (6), lai apturētu mazgāšanu.
2. Nospiediet programmas taustinu (2) ilgāk nekā 3 sekundes – programma tiek atcelta.
3. Nospiediet programmas taustinu (2), lai atlasītu vēlamo programmu.
4. Nospiediet "Start/Pause" taustinu (6), un pēc 10 sekundēm trauku mazgājamā mašina sāks darboties.

Piezime:

• Atverot ierīces durvis mazgāšanas programmas darbības laikā, programma tiks apturēta. Gaismas signāli nodzisīs. Nogaidiet, līdz apstājas smidzinātājspārni.
  Ik pēc minūtes atskanēs skaņas signāls, kas norāda par mazgāšanas programmas darbības laikā atvērtām ierīces durvīm.

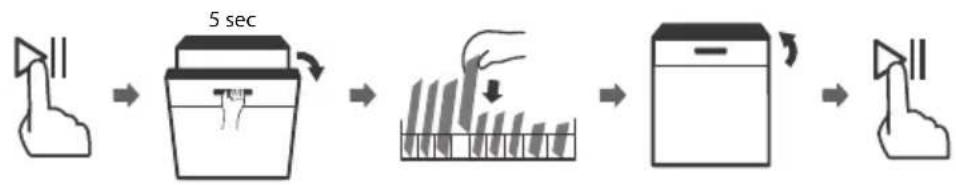

Trauku pievienošana trauku mazgājamā mašinā programmas darbības laikā

Aizmirstos traukus var pievienot jebkurā laikā pirms mazgāšanas līdzekla tvertnes atvēršanas.

Šādā gadījumā rīkojieties šādi:

1. Lai apturētu mazgāšanu, nospiediet "Start/Pause" taustinu (6).
2. Pagaidiet 5 sekundes, lai atvērtu durvis.
3. Pievienot aizmirstos traukus.

4. Aizveriet durvis.

5. Pēc 10 sekundēm nospiediet "Start/Pause" taustinu (6), un trauku mazgājamā mašina sāks darboties.

UZMANİBU!

Atverot ierīces durvis, ievērojiet īpašu piesardzību, jo var parādīties liels daudzums karstu tvaiku vai izšļakstīties karsts ūdens. Karstais ūdens kopā ar mazgāšanas līdzekli var būt kīmiski agresīvs, nonākot saskarē ar ādu vai mēbeļu dāļām.

TRĪŠANA UN APKOPE

Regulāri pārbaudiet un apkopiet trauku mazgājamo mašinu, lai novērstu traucējumus. Lai uzturētu tīru ierīces mazgāšanas tvertnes izskatu, iesakām reizi 4–6 mēnešos izmantot speciālu trauku mazgājamās mašinas tīrīšanas līdzekli.

• Pārbaudiet, vai mazgāšanas tvertnē nav kalkakmens vai taukvielu nogulšņu. Ja parādās šādas nogulsnes, piepildiet mazgāšanas līdzekļa nodalījumu ar tīrīšanas līdzekli un palaidiet mazgāšanas programmu ar visaugstāko mazgāšanas temperatūru.
• Regulāri noslaukiet durvju blīvējumu ar mitru drāniņu, lai nonemtu visus netīrumus.
• Pârbaudiet sâls iepildišanas indikatoru un nepieciešamîbas gadījumā piepildiet nodalījumu ar regeneracijas sali.
• Pārbaudiet skalošanas līdzekļa indikatoru un nepieciešamības gadījumā piepildiet nodalījumu ar skalošanas līdzekli.

Filtru sistēma

Filtrēšanas sistēma, kas atrodas trauku mazgājamās mašinas apakšā, uztver lielos netīrumus no mazgāšanas cikla. Savāktie rupjie netīrumi var izraisīt filtra aizsērēšanu. Regulāri pārbaudiet filtrus un nepieciešamības gadījumā nomazgājiet tos tekošā ūdenī. Tīriet trauku mazgājamās mašinas filtrus, veicot šādas darbības:

1. Satveriet lielo filtru un atblokējiet to, pagriežot pretēji pulksteņrādītāja virzienam. Izņemiet filtru, bīdot to augšup.

2. Smalko filtru var izvilkt no filtru sistēmas apakšdajas. Atdaliet lielo filtru no galvenā filtra, viegli nospiežot cilnes augšpusē, un izvelciet to.

3. Lielākas pārtikas atliekas var notīrīt, noskalojot filtru tekošā üdenī. Lai iztīrītu vēl labāk, izmantojiet mīkstu birsti.

4. Pēc tam atkārtoti samontējiet filtrus. Rīkoties pretējā secībā, nekā demontējot tos. levietojiet filtru sistēmu atpakal trauku mazgājamā mašinā un pagrieziet pulksteņrādītāja virzienā. Pārbaudiet, vai filtrs ir aizvērts pareizi, izmantojot filtra aizvēršanas bultiņas pozīciju.

Nesavelciet filtrus pārāk cieši. Novietojiet filtrus atpakal pareizā secibā; pretējā gadījumā rupjie netīrumi varētu iekļūt sistēmā un izraisīt filtru nobloķešanu. Nekad neizmantojiet trauku mazgājamo mašinu bez filtriem, kas atrodas tiem paredzētajā vietā. Nepareiza filtru novietošana var samazināt ierīces veiktspēju un sabojāt traukus un galda piederumus

Smidzinātājspārnu tīrīšana

Smidzinātājspārni regulāri jātīra. Kaļkis un netīrumi no mazgāšanas ūdens var bloķet smidzinātājspārnu sprauslas un gultņus.

• Pārbaudiet, vai smidzinātājspārnu izvades sprauslas nav aizsērējušas ar ēdienu atliekām.
• Vajadzības gadījumā noskrūvējiet un izņemiet smidzinātājspārnus (11. att.) Nomazgājiet tos tekošā ūdenī un novietojiet atpakal.
• Pēc augšējā smidzinātājspārna noņemšanas paturiet skrūvi, pagrieziet smidzinātājspārnu pulksteņa rādītāja virzienā un izņemiet to.
• Lai noņemtu apakšējo smidzinātājspārnu, noņemiet to virzienā augšup.
• Atseviškus smidzinātājspārnus nomazgājiet siltā ziepjūdenī. Sprauslu tīrīšanai izmantojiet mīkstu birsti.
• Pēc tīrīšanas novietojiet smidzinātājspārnu atpakal.

Viens no visbiežak sastopamajiem mazgāšanas izraisītiem defektiem ir smidzinātājspārnu aizsērēšana ar ediena atliekām. Šis ediena atliekas noklūst smidzinātājspārnos par nepareizi nostiprinātu filtru. Pēc filtru sistēmas tīrīšanas pārliecinieties, ka filtrs ir nostiprināts!

Pareizi nostiprināts filtrs N

āts filtrs Nepareizi nostiprināts fi

Vadības panela un ierīces virsmas tīrīšana

• Tīrīšanai izmantojiet tikai mīkstu, mitru drāniņu.
- Neizmantojiet rupjus vai asus priekšmetus (piemēram, metāla sūklus) vai agresīvus tīrīšanas līdzekļus.
- Aizsargājiet ierīces durvju blokēšanas mehānismu no ūdens ieplūšanas.
- Vadības panela tīrīšanai neizmantojiet tīrīšanas līdzekli aerosola veidā. Tie var izraisīt durvju blokēšanas mehānisma un ierīces elektrisko dalu bojājumus.
- Daži papīra dvieli var saskrāpēt vadības panela nerūsējošā tērauda daļas.

Ierices durvju tirišana

• lerīces durvju malu tīrīšanai lietojiet tikai mīkstu, mitru drāniņu.
• Neizmantojiet tīrīšanas līdzekļus aerosola veidā, jo tie var izraisīt durvju bloķēšanas mehānismu un ierīces elektrisko dalu bojājumu.

Aizsardzība pret sasalšanu

Ja neplānojat izmantot trauku mazgājamo mašīnu ilgu laiku izmantot vai ja tā tiks ievietota vietā ar zemu temperatūru, jāveic šādas darbības:

1. Atvienojiet trauku mazgājamo mašinu no elektrotikla.
2. Aizveriet ūdens apgādes krānu un atvienojiet ūdens padeves cauruli no ūdens ieplūdes.
3. Noņemiet pievadcauruli un izlejiet ūdeni no caurules un trauku mazgājamās mašīnas. Ūdens uztveršanai varat izmantot seklu trauku, piemēram, blodu.
4. Pievienojiet pievadcauruli atpakal pie trauku mazgājamās mašīnas.
5. Nonemiet filtru sistēmu trauku mazgājamās mašinas apakšdalā un nosusiniet atlikušo ūdeni (piemēram, ar sūkli).

Piezime:

- Ja trauku mazgājamo mašina nevar palaist ledus dēļ, sazinieties ar servisa centru.

Trauku mazgājamās mašīnas apkopes padomi

• Pēc katras izmantošanas (mazgāšanas cikla) aizveriet ūdens piegādi un atstājiet trauku mazgājamās mašina durvis nedaudz atvērtas, lai samazinātu mitruma un smaku uzkrāšanos.
• Pirms tīrīšanas un apkopes atvienojiet strāvas vadu no elektrotikla.
• Tīrīšanai neizmantojiet raupjus (piemēram, metāla sūklis traukiem) un asus priekšmetus, kā arī agresīvus mazgāšanas līdzeklus, jo tie var saskrāpēt ierīces virsmu.
• Tīrīšanai izmantojiet mitru drāninu, kas samitrināta ar ziepiūdeni.
• Ja plānojat neizmantot trauku mazgājamo mašīnu ilgu laiku, uzsāciet mazgāšanas programmu bez trauku ievietošanas. Pēc mazgāšanas programmas beigām atvienojiet strāvas vadu no elektrotikla, aizveriet udens piegādi un atstājiet trauku mazgājamās mašīna durvis nedaudz atvērtas, lai samazinātu mitruma un smaku uzkrāšanos. Pavērta durvis pagarina blīvēiuma kalpošanas lajku.
• Transportēšanas laikā turiet ierīci vertikālā stāvoklī. Ja tas nav iespējams, novietojiet ierīci uz aizmugurējās sienas un pārvietojiet šādi.
  • Viens no smakas izraisītājiem ir netīrumi ap blīvējumu. Regulāri tīrot ar mitru drāninu, šīs smakas novērsīset.

IERİCES UZSTÄDİŞANA

UZMANİBU!

Elektriskā šoka apdraudējums! Pirms ierīces uzstādīšanas atvienojiet strāvas svadu no elektrotīkla. Šā noteikuma neievērošana var izraisīt nāvi vai elektriskās strāvas triecienu.

lebūvējamajām trauku mazgājamajām mašinām, kas vēlāk tiek uzstādītas kā brīvi stāvošas, jābūt nodrošinātām pret apgāšanos. Piemēram, tās jāpieskrūvē pie sienas vai jānovieto zem darba virsmas, kas ir pieskrūvēta blakus esošajam skapim.

Drošai ekspluatācijai trauku mazgājamā mašina jāuzstāda kvalificētam speciālistam. Ūdens ieplūdes un izplūdes informācija un elektrotikla datiem jāatbilst parametriem, kas minēti tehniskajā informācijā vai montāžas instrukcijā..

• Uz bojājumiem, ko izraisa nepareiza uzstādīšana, neattiecas garantija.
• Par ierīces uzstādīšanu ir atbildīgs pircēis, nevis ražotāis.
• Ražotājs nav atbildīgs par kaitējumu, kas ierīces nepareizas uzstādīšanas dēļ tiek izraisīts cilvēkiem, dzīvniekiem un priekšmetiem.
• Trauku mazgājamās mašīnu uzstādīšanas vietai jābūt elektrotīkla, ūdensapgādes cauruļu un kanalizācijas izvades tuvumā
  • Vienā skapia pusē jābūt vietai, lai veiktu savienojumu ar ūdens ieplūdes un drenāžas cauruli un elektrotīkla rozeti.
• lerīces montāžas izmēri ir redzami 14. attēlā.
• Ja trauku mazgājamā mašinā tiek uzstādīta skapja stūrī, atstājiet ap trauku mazgājamās mašinas atvērtajām duryīm vismaz 50 mm lielu vietu (15, att.).

Izmēri un trauku mazgājamās mašīnas durvju nosegpaneļa piestiprināšana

• 1. attelā ir redzami izmēri un trauku mazgājamās mašinas durvju nosegpaneļa atveru vietas. Izmēri ir norādīti milimetros.

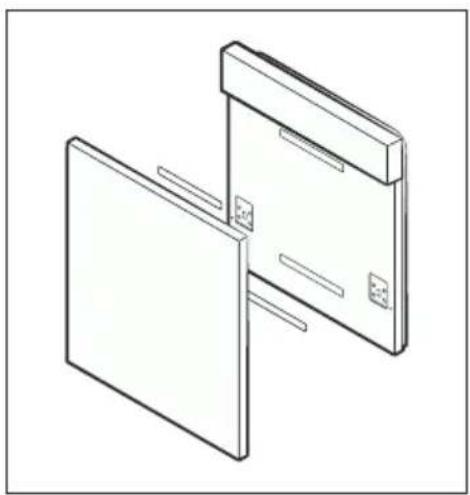

• Piestipriniet nosegpaneli trauku mazgājamās mašīnas durvīm (16. att.).
• Pēc nosegpanela novietošanas ar skrūvēm piestipriniet to trauku mazgājamās mašinas durvīm (16.b att.).
• No trauku mazgājamās mašīnas durvju iekšpuses noņemiet 4 īsās skrūves (16.b att.).
• Trauku mazgājamās mašīnas durvju iekšpusē ieskrūvējiet 4 garās skrūves. Šādi nosegpanelis tiks piestiprināts trauku mazgājamās mašīnas durvīm (16.b att.).

1. att.

16.a att. 16.b att.

Piezime:

1. Augšējās plātnes uzstādīšanas nolūkā shēmā ir parādīts, cik daudz distances stienīšu un kādas skrūves jāizmanto distances stienīšu uzstādīšanai trauku mazgājamās mašīnas vadības panelim.
2. Distanceri tiek novietoti cits uz cita, turklāt distancera puse bez "kepiņām" tiek pievienota trauku mazgājamās mašīnas vadības panela apakšējai malai.
3. Distancera apakšā ir "kepiñas", kas jānoņem (jānogriež). Tas ir nepieciešams, lai augšējā plātne pareizi pielāgotos distanceram(-iem).
4. Pēc “kepiņu” nonemšanas distanceri tiek ar skrūvēm pieskrūvēti trauku mazgājamās mašīnas vadības panela apakšējai malai.
5. Shēmas augšdalā augšējās plātnes uzstādīšanas nolūkā ir parādīts, kādas skrūves jāizmanto, ṣemot vērā izmantoto distanceru skaitu.
6. Pēc distancera pieskrūvēšanas trauku mazgājamās mašīnas vadības paneļa apakšējai malai skrūves galvai jābūt vienā līmenī (neredzamai) ar distancera apakšpusi.

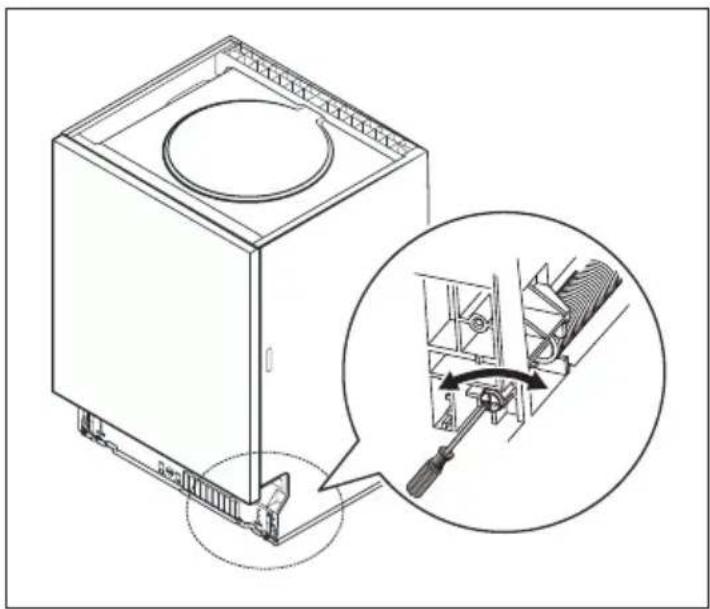

Durvju atsperu noregulēšana

• Durvju atsperes tiek uzstādītas tikai trauku mazgājamās mašīnas durvīm. Pēc durvju nosegpaneļa uzstādīšanas mainīsies trauku mazgājamās mašīnas durvju svars.
• Mainīto durvju atsperu spēku var iestatīt, izmantojot skrūves trauku mazgājamās mašinas apakšdalas priekšpusē (17. att.)

• Durvju atsperu spēks ir pareizs, ja durvis paliek atvērtā stāvoklī un nekrīt.

• at t

Uzstādot ierīci, ievērojiet šādus norādījumus:

1. Pirms ierīces pirmās izmantošanas nonemiet visu iepakojumu un reklāmas materiālus.
2. Pievienojiet trauku mazgājamās mašīnas durvīm nosegpaneli. Uzstādīšanai izmantojiet stiprinājuma skruves un rokturus.
3. lestatiet durvju atsperu spēku (kreisā un labā puse), izmantojot skrūves trauku mazgājamās mašīnas apakśdaļas priekšpusē (17. att.) Palieliniet atsperes spēku pulkstenrādītāja virzienā. Samaziniet – pretēji pulkstenrādītāja virzienam
4. Savienojiet ieplüdes cauruli ar aukstä üdens padevi, kā parādīts 19. attēlā.
5. Pievienojiet drenāžas cauruli, kā parādīts 20. attēlā.
6. Pielimējiet kondensācijas lenti zem darba (virtuves) virsmas (3. solis). Pārliecinieties, ka kondensācijas lente ir pielimēta līdz ar darba (virtuves) virsmu.
7. levietojiet trauku mazgājamo mašīnu sagatavotajā telpā.
8. Izmantojot balstus trauku mazgājamās mašīnas priekšpusē un aizmugurē novietojiet to horizontālā stāvoklī. Aizmugurējos balstus var iestatīt trauku mazgājamās mašīnas centrā, pagriežot skrūvi ierīces priekšējās dalas apakšā (5.A solis). Lai iestaṭītu aizmugurējos balstus, pagrieziet skrūves, kas atrodas netālu no ierīces priekšējās dalas priekšējās dalas apakšā (5.B solis). Pārbaudiet līdzinājumu ar līmenrādi (18. att.).
9. Pieslēdziet vadu elektrotīklam.
10. Pēc trauku mazgājamās mašīnas novietošanas un izlīdzināšanas tā jānostiprina. Stiprināšanu var veikt divos veidos:

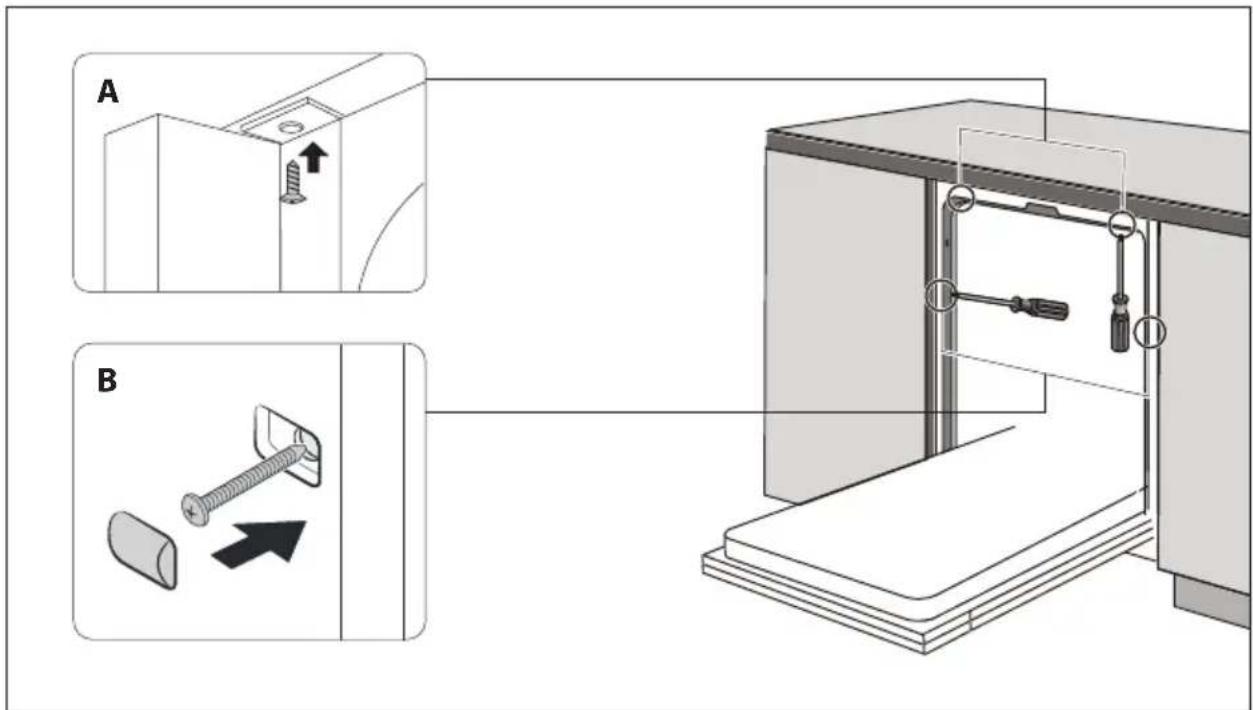

A – piestiprināšana virtuves (darba) virsmai:

ievietojiet uzstādīšanas āki sagatavotajā atverē uz trauku mazgājamās mašīnas virsmas; pieskrūvējiet uzstādīšanas āki virtuves (darba) virsmai (6. solis);

B – piestiprināšana marmora vai granīta darba virsmai:

pieskrūvējiet trauku mazgājamās mašīnas sānus skapīšiem (7. solis).

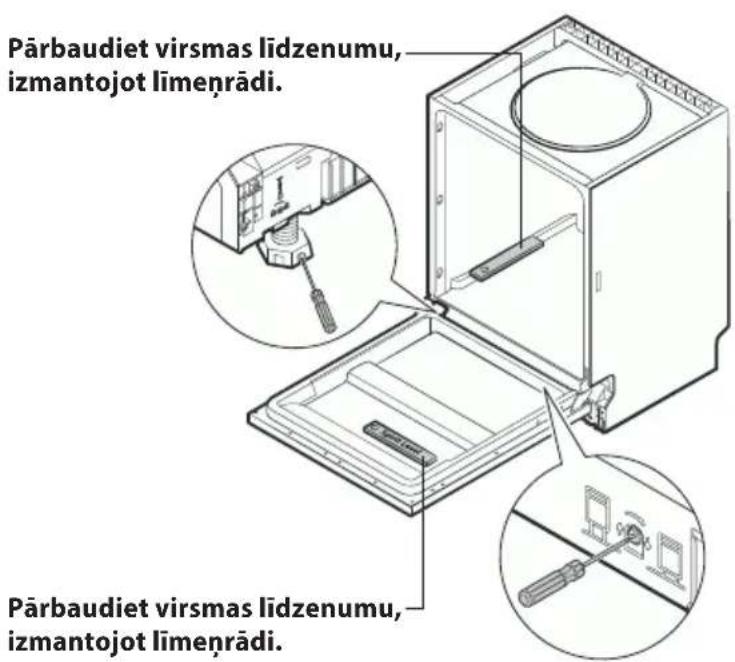

Trauku mazgājamās mašīnas izlīdzināšana horizontālā stāvoklī

1. levietojiet trauku mazgājamo mašīnu sagatavotajā telpā.
2. Novietojiet limeņrādi uz pilnībā atvērtām trauku mazgājamās mašīnas durvīm un trauku mazgājamās mašīnas iekšpusē (18. att.) Pārliecinieties, ka trauku mazgājamā mašīnā atrodas horizontālā stāvoklī.
3. Izmantojot regulējamus balstus, izlīdziniet trauku mazgājamo mašīnu horizontālā stāvokli.

Piezime:

Maksimālais regulējamais balstu augstumā ir 70 mm.

1. att.

Savienojums ar elektrotiklu

• Pärliecinieties, ka elektrotikla spriegums atbilst tam spriegumam, kas ir minëts uz tehnisko pamatdatu pläksnîtes. lesakäm izmantot atsevišku kontaktligzdas kontūru ar 10A drošinātāju.
• Izmantojiet tikai iezemētas sienas kontaktrozetes.
• Neizmantojiet rozešu sadalītājus, kā arī savienotājus vai pagarinātājus. Tie var izraisīt pārkaršanas un uqunsqrēka risku.
• Ierīces vada kontaktdakšai jābūt brīvi pieejamai arī pēc ierīces uzstādīšanas.
• Savienojuma izmainas drīkst veikt tikai kvalificēts speciālists.
• lerīces elektrodrošību var garantēt tikai gadījumā, ja ierīces vadu savienotājs ir savienots ar elektrosadales tikla vadītāju.
• Ražotājs nav atbildīgs par personām vai priekšmetiem izraisīto kaitējumu, ja trūkst vai ir nepareizi izveidots aizsargsavienojums.

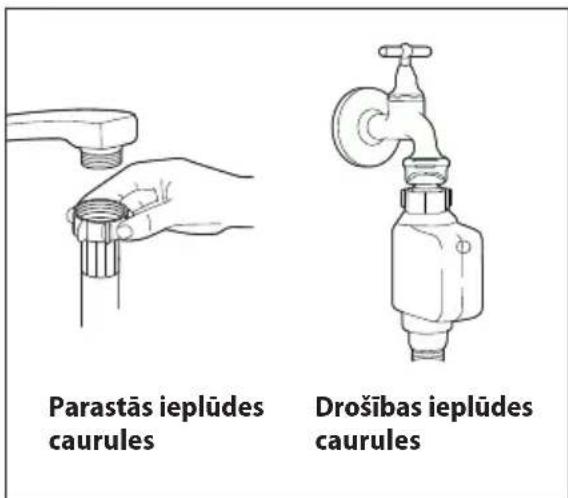

Savienojums ar üdensvadu

• Pirms ieplūdes caurules savienojuma ar ūdensvadu pārliecinieties, ka ūdens spiediens ir diapazonā no 0,04 līdz 1,00 MPa. Lielāka ūdens spiediena gadījumā jāuzstāda spiediena samazināšanas vārsts.
• Savienojiet ieplūdes cauruli ar ūdens krānu, izmantojot 3/4" pieslēguma vītni (19. att.) Pārliecinieties, ka ieplūdes caurule nav ielauzta, saspiesta vai sapinusies.
• Nomainot ierīci, savienojumam ar ūdensvadu vienmēr jāizmanto jauna ieplūdes caurule. Esošo padeves cauruli nedrikst izmantot atkārtoti.
• Ja ūdens caurules ir jauna vai nav tikusi izmantota ilgāku laiku, pirms ieplūdes savienošanas palaidiet pietiekamu daudzumu ūdens, lai izskalotu ūdens caurules un aizskalotu iespējamās nogulsnes, novēršot to iekļūšanu trauku mazgājamā mašīnā.
• Neievērojot šos drošības norādījumus, ierīce var tikt blokēta un bojāta.

1. att.

Üdens izvades (drenāžas) caurules pievienošana

Pievienojiet izvades (drenāžas) cauruli kanalizācijas vadam ar minimālo diametru 40 mm (20. att.) Pārliecinieties, ka izvades (drenāžas) caurules nav saliekta vai saspiesta, jo tas var samazināt vai pārtrauktūdens novadišanu. Izvades caurules augstums nedrīkst pārsniegt 1000 mm (20. att.), un drenāžas caurule nedrīkst būt iegremdētaūdenī. Nostipriniet drenāžas cauruli, lai nodrošinātu pret izvilkšanu no kanalizācijas vada.

1. att.

Üdens izvades (drenāžas) caurules pagarināšana

Attālums starp izplūdes (drenāžas) cauruli un kanalizācijas vadu, kā arī ierīce apakšdaļu nedrīkst pārsniegt 1000 mm. Ja nepieciešams pagarināt drenāžas cauruli, pārliecinieties, ka izmantojat tādu pašu drenāžas cauruli. Drenāžas caurules kopējais garums nedrīkst pārsniegt 4 m, pretējā gadījumā tiks samazināts ierīces mazgāšanas efekts.

Demontāža

lerīces demontāžas laikā jāievēro pareiza darbību secība.

1. Vispirms atvienojiet strāvas vadu no elektrotikla (iznemiet kontaktdakšu vai izslēdziet drošinātājus).
2. Aizveriet üdens ieplüdi.
3. Atbrīvojiet ūdens izplūdes un ieplūdes caurules.
4. Atskrūvējiet stiprinājuma skrūves.
5. Ja trauku mazgājamajai mašinai ir pieskrūvēta pamatne, nonemiet to.
6. Izvelciet trauku mazgājamo mašinu un uzmanīgi izvelciet izplūdes un ieplūdes caurules un strāvas vadu.

Atvienošana no ūdensvada

1. Aizveriet üdens padevi (krānu).
2. Nospiediet pogu, lai atbrīvotu ūdens spiedienu ieplūdes caurulē. Spiediena samazināšana novērsīs ūdens šlakatu rašanos caurulē.
3. Atskrūvējiet ieplūdes cauruli no krāna.

Liekā ūdens izlaišana no caurules

Gadījumā, ja izplūdes (drenāžas) caurule ir pievienota kanalizācijas vadam maksimālajā atļautajā augstumā, lieko uđeni nevar izlaist pilnībā. Izplūdes (drenāžas) caurule jāatvieno no kanalizācijas vada un jānovieto pēc iespējas zemāk. Pēc liekā uđens izlaišanas no trauku mazgājamās mašinas novietojiet blakus atvienotajai drenāžas caurulei bļodu, kurā iztecēs liekais uđens no caurulēm.

TRAUCĒJUMU NOVĒRŠANA

Lielāko daļu traucējumu, kas var rasties trauku mazgājamās mašīnas lietošanas laikā, varat novērst patstāvīgi, nezvanot servisa centram. Šis pārskats palīdzēs konstatēt un novērst traucējumus.

Traucējuma apraksts lespējamais cēlonis Risinājums
Ierīce nedarbojas	Bojāts drošinātājs	Sadales skapī pārbaudiet, vai drošinātājs ir darba kārtībā. Atvienojiet citas ierīces, kas pieslēgtas vienā kēdē.
	Strāvas vads nav pievienots elektriskās strāvas kontaktligzdā	Pārliecinieties, ka ierīce ir ieslēgta un tās durvis aizvērtas.Pārbaudiet kontaktdakšas savienojumu kontaktligzdā.
	Zems ūdens spiediens	Pārliecinieties, ka ūdensvads ir atvērts un vai ieplūdes caurule stingri piestiprināta ūdens piegādes krānam, kā arī, ka caurule nav salocīta.
	Ierīces durvis nav pareizi aizvērtas	Pārliecinieties, ka ierīces durvis ir stingri noslēgtas.
No ierīces neaizplūst ūdens	Salauzta izplūdes caurule Pārbaudiet drenāžas cauruli.
	Aizsērējis filtrs Pārbaudiet lielo filtru (sk. nodalu “Filtra tīrīšana”)
	Aizsērējis kanalizācijas vads	Pārbaudiet, vai kanalizācijas vads nav blokēts.Blokēta kanalizācijas vada gadījumā iztīriet to.Pirms sazināties ar kvalificētu speciālistu, atvienojiet drenāžas cauruli no kanalizācijas vada un pārliecinieties, ka no drenāža izplūdes caurules aizplūst ūdens. Lai uztvertu ūdeni no drenāžas caurules, izmantojiet spaini vai lielāku trauku.
Ierīces mazgāšanas tvertnē ir ziepjūdens	Nepiemērots mazgāšanas līdzeklis, izlijis skalošanas līdzeklis	Izmantojiet tikai skalošanas līdzekļus, kas paredzēti trauku mazgājamām mašīnām. Ja mazgāšanas tvertnē parādās ziepju putas, atstājiet ierīci atvērtu, lai putas pazustu. lelejiet mazgāšanas tvertnē 4,5 litrus auksta ūdens, aizveriet ierīci un pēc tam izsūknējiet ūdeni. Ja nepieciešams, atkārtojiet šīs darbības. Vienmēr pēc iespējas ātrāk noslaukiet izlietu skalošanas līdzekli.
	Izliets skalošanas līdzeklis	Vienmēr pēc iespējas ātrāk noslaukiet izlietu skalošanas līdzekli.
Traipi mazgāšanas tvertnē	Tika izmantots krāsains mazgāšanas līdzeklis	Neizmantojiet mazgāšanas līdzekli ar krāsvielām.
Balta plēve uz trauku mazgājamās mašīnas iekšpuses virsmas	Cietā ūdens minerālvielu nogulsnes	Izmantojiet mitru sūkli ar mazgāšanas līdzekli un uzvelciet gumijas cimdus. Izmantojiet tikai mazgāšanas līdzekļus, kas paredzēti trauku mazgājamām mašīnām.
Traipi uz galda piederumiem	Izmantotie galda piederumi nav izturīgi pret koroziju
	Ierīce nebija palaista pēctam, kad tai tika pievienots reģenerācijas sāls. Sāls gabaliņi ir iekļuvuši mazgāšanas ciklā	Pēc sāls pievienošanas vienmēr uzsāciet ātrās mazgāšanas programmu bez ievietotiem traukiem.
	Valīgs mīkstinātāja nodalījuma vāciņš	Pārbaudiet mīkstinātāja vāciņa nodalījumu un pārliecinieties, kas tas ir pareizi nostiprināts.
Mazgāšanas tvertnē dzirdams triecienu troksnis mazgāšanas programmas laikā	Apakšējo vai augšējo smidzinātājspārnu bloķē trauki vai pārtikas produktu atliekas	Pārtrauciet programmu, pārbaudiet trauku izvietojumu vai mainiet to. Iztīriet, smidzinātājspārnus no pārtikas produktu atliekām.
Mazgāšanas tvertnē dzirdams grabošs troksnis mazgāšanas programmas laikā	Mazgāšanas tvertnē ievietotie trauki brīvi kustas.	Pārtrauciet programmas izpildi un novietojiet traukus stabili, lai tie nekustētos.
Triecienu troksnis ūdensvadā	To var izraisīt pārāk mazs caurules diametrs	Trauku mazgājamās mašīnas darbību tas neietekmē. Ja rodas šaubas, vērsieties pēc palīdzības pie kvalificēta speciālista.
Mazgāšanas līdzekļa nodalijuma vāciņu nevar aizvērt	Nodalījums ir pārpildīts. Noņemiet lieko mazgāšanas līdzekli.
	Mehānismu bloķe iestrēgušas mazgāšanas līdzekļa atliekas.	Notīriet mazgāšanas līdzekļa nodalījuma aizvēršanas mehānismu.
Trauki ir netīri	Trauki tika nepareizi ievietoti Sk. nodaļu “Trauku ievietošana”
	Izvēlētā mazgāšanas programma nav pietiekami jaudīga	Izvēlieties intensīvāku mazgāšanas programmu.
	Nepietiekams mazgāšanas līdzekļa daudzums	Izmantojiet vairāk mazgāšanas līdzekļa.
	Smidzinātājspārnu bloķe trauki vai pārtikas produktu atliekas	Pārbaudiet trauku novietojumu vai notīriet pārtikas produktu atliekas no smidzinātājspārna.
	Filtrs var būt aizsprostotas vai nepareizi ievietots. Var tikt nobloķēti smidzinātājspārni	Iztīriet vai pareizi uzstādiet filtru. Notīriet smidzinātājspārnus (sk. nodaļu “Smidzinātājspārnu tīrišana un apkope”).
Uz glāzēm paliek švīkas	Pārāk mīksts ūdens un pārāk liela mazgāšanas līdzekļa deva.	Izmantojiet mazāk mazgāšanas līdzekļa, ja ir mīksts ūdens, un stikla mazgāšanai izvēlieties īsāko mazgāšanas ciklu.
Melni vai pelēki traipi uz traukiem	Mazgāšanas cikla laikā trauki nonāca saskarē ar alumīnija galda piederumiem	Lietojiet maigu abrazīvu līdzekli, lai notīrītu šos klipus. Neievietojiet šo līdzekli trauku mazgājamā mašīnā!
Trauki nenožūst sausi	Nepareiza trauku ievietošana Sk. nodaju “Trauku ievietošana”
	Pārāk maz skalošanas līdzekļa	Palieliniet skalošanas līdzekļa devu vai papildiniet tā dozatoru
	Trauki pēc mazgāšanas tiek izņemti pārāk ātri	Iznemiet traukus vēlāk, nevis uzreiz pēc mazgāšanas cikla beigām. Atveriet durvis, lai varētu aizplūst liekais tvaiks. Iznemiet traukus, kad tie ir gandrīz auksti. Vienmēr vispirms iztukšojiet apakšējo grozu, lai novērstu ūdens pilēšanu no augšējā groza apakšējā.
	Izvēlēta nepareiza mazgāšanas programma	Īsa mazgāšanas programma samazina trauku mazgāšanas efektivitāti, turklāt arī mazgāšanas temperatūra ir zemāka. Izvēlieties mazgāšanas programmu ar ilgāku mazgāšanas ciklu.
	Galda piederumi ar koka rokturi	Ūdens noplūde no šādiem galda piederumiem ir daudz sarežģītāka. Šie piederumi nav piemēroti mazgāšanai trauku mazgājamā mašīnā.

KLÜDAS ZIÑOJUMI

Traucējumu gadījumā mirgos signāllampiņa mazgāšanas programmai Rapid vai Glass.

Signāllampiņa Kļūdas	apraksts lespējamais cēlonis
Mirgojoša signāllampiņa mazgāšanas programmasRapid laikā	Trauku mazgājamā mašīna pārāk ilgi uzpilda ūdeni	Pārbaudiet ūdens padevi (krāns nav atvērts, ūdensapgāde ir ierobežota, ūdens spiediens ir pārāk zems).
Mirgojoša signāllampiņa mazgāšanas programmasGlass laikā	Pārpildīta trauku mazgājamā mašīna	Pārāk liela ūdens pieplūde. Pārbaudiet ūdens padeves spiedienu.

Piezime:

• Pārplūdes gadījumā izslēdziet galvenā ūdens padevi un sazinieties ar servisa centru.
• Pirms ierīces atkārtotas palaišanas izņemiet no ierīces iekšpuses lieko ūdeni.

TRAUKU MAZGĀJAMĀS MAŠĪNAS IZMĒRI

Augums (H) 815 mm

Platums (W) 448 mm

Dzijums (D1) 570 mm (ar aizvērtām durvīm)

Dzijums (D2) 1 150 mm (ar durvīm, kas atvērtas 90 °)

TRAUKU IEVIETOŠANAS PIEMĚRI

Augšējais grozs

Numurs	Pozicija	Numurs	Pozicija	Numurs	Pozicija
1	Krūzes	5	Vidējas blodas	9	Dzilie škīvji
2	Škīvji	6	Lielas blodas	10	Servēšanas škīvji
3	Glāzītes	7	Deserta škīvji	11	Galda piederumu grozs
4 Mazas blodas 8 Seklie škīvji

Numurs Pozicija
1 ŕdamkarotes
2 Dakšas
3 Naži
4 Tējkarotes
5 Deserta karotītes
6 Servēšanas karotes
7 Servēšanas dakšinās
8 Mērces karotes

Plauktiņš

Galda piederumu grozs

Piezime:

- Maksimālais to galda piederumu svars, kurus var likt uz plauktiņa, ir 1,5 kg.

VIDES AIZSARDZİBA

• Nododiet iepakojuma materiālu un vecās ierīces otrreizējai pārstrādei.
• lerīču kastes var nodot atkritumu škirošanas punktos.
• Polietilēna (PE) maisiņus nododiet otrreizējai pārstrādei paredzēto materiālu savākšanas punktā.

Ierīces otrreizējā pārstrāde tās kalpošanas laika beigās

Šī ierīce ir marķēta saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Simbols uz izstrādājuma vai tā iepakojuma norāda, ka šis izstrādājums nepieder sadzīves atkritumiem. Tas jānogādā elektrisko un elektronisko iekārtu otrreizējās pārstrādes savākšanas punktā. Nodrošinot šā izstrādājuma pareizu iznīcināšanu, tiks novērsta nelabvēlīga ietekme uz vidi un cilvēku veselību, ko var izraisīt nepareiza ierīces iznīcināšana. Iznīcināšana jāveic saskaņā ar noteikumiem par atkritumu apstrādi. Lai iegūtu papildu informāciju par šis ierīces otrreizēju pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības sadzīves atkritumu iznīcināšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.

concept

ACKNOWLEDGMENT
