Typ produktu	Vstavaná umývačka riadu
Značka	Concept
Model	MNV4160
Energetická trieda	E (EEI 55.9)
Index čistiaceho výkonu	1.13
Index sušiaceho výkonu	1.07
Spotreba energie (Eco)	0,951 kWh/cyklus
Spotreba vody (Eco)	11 L/cyklus
Trvanie programu (Eco)	3:40 h:min
Hladina hluku	47 dB(A)
Trieda hluku	C
Rozmery (V x Š x H)	815 x 598 x 550 mm (zatvorené dvere)
Hĺbka s otvorenými dverami	1150 mm
Kapacita	14 súprav riadu
Typ	Vstavaná
Napätie / Frekvencia	230 V ~ 50 Hz
Rozsah tlaku vody	0,04 – 1,0 MPa
Čistá hmotnosť	30,5 kg
Umývacie programy	Intenzívny, Univerzálny, ECO, Sklo, 90 min, Rýchly
Dodatočné funkcie	Polovičná náplň, Odložený štart (až 24 h), Extra sušenie
Nastavenie zmäkčovača vody	Nastaviteľné (H1-H6)

Často kladené otázky - MNV4160 Concept

Ako nastaviť tvrdosť vody?

Stlačte tlačidlo napájania na zapnutie spotrebiča, potom do 60 sekúnd stlačte a podržte tlačidlo Program na viac ako 5 sekúnd. Pomocou tlačidla Program vyberte príslušnú úroveň tvrdosti (H1 až H6) podľa miestnej tvrdosti vody a stlačením tlačidla napájania potvrďte.

Kde pridám regeneračnú soľ a koľko?

Nádoba na soľ sa nachádza pod spodným košom. Vyberte spodný kôš, odskrutkujte uzáver a pomocou priloženého lievika naplňte nádobu soľou do umývačky. Kapacita je približne 1,5 kg. Pred prvým použitím naplňte nádobu vodou. Vždy doplňte, keď sa rozsvieti indikátor soli.

Ako naplniť dávkovač leštidla?

Otvorte dvierka umývačky. Dávkovač leštidla je na dvierkach vedľa dávkovača saponátu. Otvorte uzáver a pomaly nalejte kvapalné leštidlo, kým nie je plné (kapacita cca 140 ml). Zatvorte uzáver. Doplňte, keď sa rozsvieti indikátor leštidla.

Čo mám robiť, ak umývačka neštartuje?

Skontrolujte, či je napájací kábel zapojený, istič je zapnutý, dvierka sú správne zatvorené a prívod vody je otvorený. Tiež sa uistite, že nie je zobrazený žiadny chybový kód. Ak problém pretrváva, obráťte sa na časť riešenia problémov.

Ako interpretovať chybové kódy ako E1 alebo E4?

E1 označuje dlhší čas plnenia – skontrolujte, či je prívod vody otvorený a tlak je dostatočný. E4 označuje pretečenie – zatvorte prívod vody a kontaktujte servis. Ostatné kódy: E3 (problém s ohrevom), Ed (chyba komunikácie).

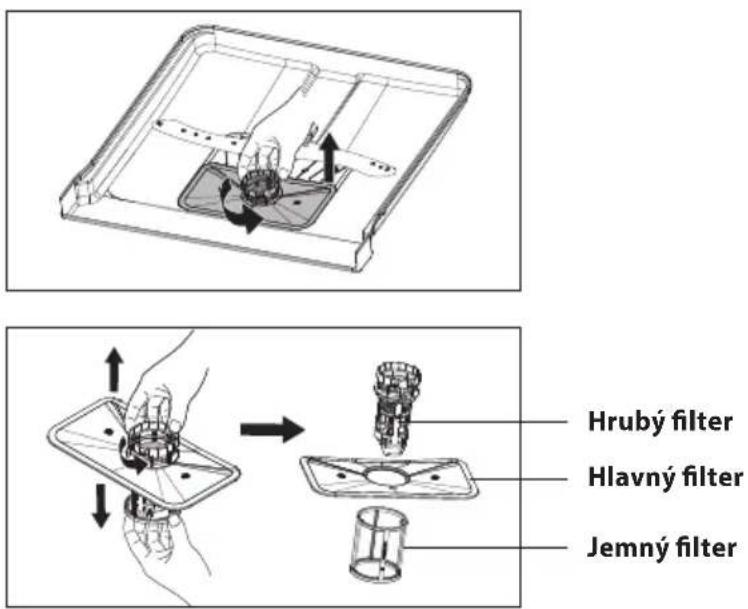

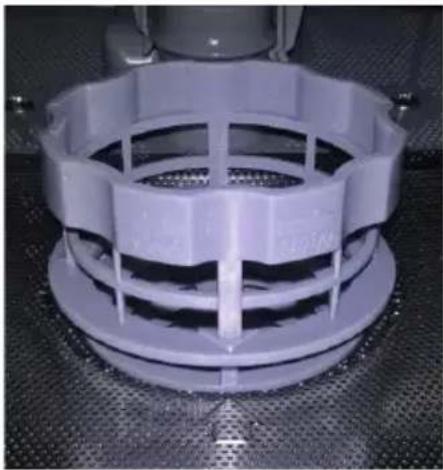

Ako často mám čistiť filtre?

Pravidelne kontrolujte filtre a ak sú upchaté, vyčistite ich pod tečúcou vodou. Otočte hrubý filter proti smeru hodinových ručičiek a vyberte ho, potom oddeľte jemný filter. Opláchnite všetky časti a zložte ich v správnom poradí. Po čistení sa uistite, že je filter správne zaistený.

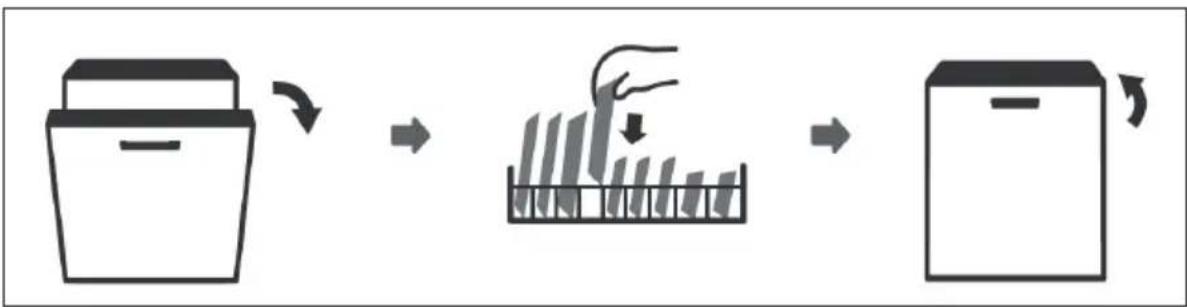

Môžem počas umývacieho cyklu otvoriť dvierka, aby som pridal riad?

Áno, program môžete pozastaviť miernym otvorením dvierok. Počkajte, kým sa ramená postrekovačov prestanú pohybovať, pridajte riad a zatvorte dvierka. Cyklus sa po niekoľkých sekundách obnoví. Dávajte pozor na horúcu paru alebo vodu.

Prečo môj riad nie je správne suchý?

Uistite sa, že používate leštidlo a že je vybratá možnosť extra sušenia, ak je k dispozícii. Tiež sa vyhnite vykladaniu riadu príliš skoro; po cykle nechajte dvierka mierne otvorené, aby para unikla. Skontrolujte, či vybratý program obsahuje fázu sušenia (rýchly program nesuší).

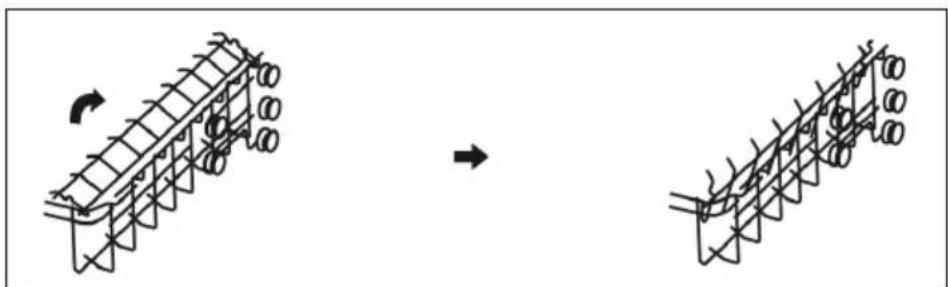

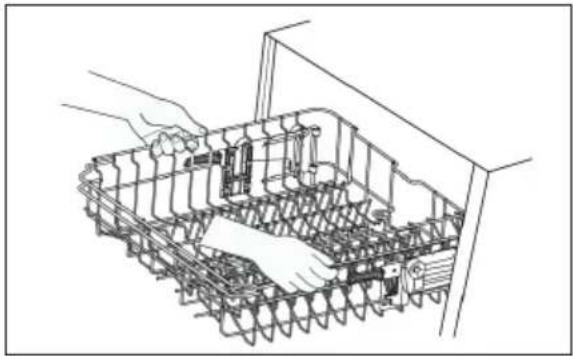

Ako nastaviť výšku horného koša?

Ak chcete zdvihnúť horný kôš, uchopte ho v strede na každej strane a zdvihnite, kým nezacvakne do hornej polohy. Ak chcete spustiť, zdvihnite nastavovacie rukoväte na oboch stranách, aby ste uvoľnili kôš, a potom ho spustite do požadovanej polohy.

Aké typy čistiacich prostriedkov môžem použiť?

Používajte iba čistiace prostriedky určené špeciálne pre umývačky riadu (prášok, kvapalina alebo tablety). Pri silne znečistenom riade pridajte malé množstvo priamo do priehlbiny na vnútornej strane dvierok na predumývanie. Nikdy nepoužívajte prostriedky na ručné umývanie.

NÁVOD NA OBSLUHU MNV4160 Concept

Ďakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní počas celého obdobia jeho používania.

Pred prvým použitím pozorne preštuđujte celý návod na obsluhu a potom si ho odložte. Zabezpečte, aby všetci, ktorí budú tento výrobok používať, boli oboznámení s týmto návodom.

OBSAH

Technické parametre

Dôležité upozornenia	Prehlad čistiacich programov
Popis výrobku	Uvedenie prístroja do používania
Popis ovládacieho panela	Čistenie a údržba
Návod na obsluhu	Inštalácia prístroja
Plnenie regeneračnou sol'ou	Riešenie problémov
Plnenie leštiacim prostriedkom	Hlásenia chýb
Čistiace prípravky	Rozmery umývačky
Nevhodný riad	Príklad uloženia riadu
Uloženie riadu	Ochrana životného prostredia

Technické parametre
Energetická trieda (a)	E Index energetickej účinnosti (a)		55,9
Index čistiaceho výkonu (a)	1,13 Index účinnosti sušenia (a)		1,07
Spotreba energie počas štandardného umývacieho cyklu (kWh/cyklus) (1)	0,951	Spotreba energie počas štandardného umývacieho cyklu (l/cyklus) (2)	11
Doba štandardného umývacieho cyklu (h:min) (a)	3:40 Spotreba vo vypnutom stave 0,49 W
Spotreba pri odloženom štarte 1,0 W Hlučnosť (a)		47 dB (A)
Trieda hlučnosti (a)	C Výška 815 mm
Šírka	598 mm	HÍbka (zavreté dvere)	550 mm
HÍbka (otvorené dvere)	1150 mm	Kapacita (a)	14 súprav riadu
Typ umývačky	Vstavná	Napájanie / frekvencia	230 V ~ 50 Hz
Tlak vody	0.04 – 1 MPa	Hmotnosť	30,5 kg

Doplňujúce informácie:

(a) pre program ECO

(1) na základe programu ECO využívajúceho plnenia studenou vodou. Skutočná ávisíte energie bude ávisíte na tom, ako je spotrebič používaný
(2) na základe programu ECO. Skutočná ávisíte vody bude ávisíte od spôsobu používania spotrebiča a na tvrdosti vody.

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

DÔLEŽITÉ UPOZORNENIA

Pri dodaní umývačky na riad

• Ihned' po dodaní skontrolujte obal a prístroj, či sa počas prepravy nepoškodil.
• POZOR! Niektoré rohy a hrany prístroja, ktoré budú po inštalácii skryté, môžu byť ostré! Dbajte na opatrnost, aby ste zabránili poraneniu!
• Ak je prístroj poškodený, nezačnite ho používat. Čo najskôr sa obrátte na dodávatel'a.
• Pred prvým použitím odstráňte z prístroja všetok obal a marketingové materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.

Pri inštalácii

• Nepoužívajte prístroj inak, než je uvedené v tomto návode.

• Tento prístroj sa môže používať v domácnostiach a podobných priestoroch, ako sú:

• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

• Spotrebiče používané v polnohospodárstve.
• Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

• Spotrebiče používané v podnikoch zaistujúcich noclah s raňajkami.

• Nesiahajte na prístroj vlhkými alebo mokrými rukami.

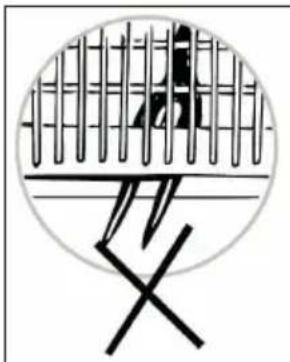

• Nože a iné predmety s ostrými hrotmi musia byť v koši na riad uložené hrotom dolu, alebo vo vodorovnej polohe.
• Umývačku používajte len v domácnosti a len na umývanie kuchynského riadu.
• Vo vnútornom priestore prístroja nič neskladujte.
• Nesadajte a nestúpajte na otvorené dvierka spotrebiča.
  • Voda v čistiacom priestore nie je pitná.
• Do čistiaceho priestoru nedávajte žiadne rozpúšťadlá (hrozí nebezpečenstvo explózie).
• Používajte výhradne výrobky, ktoré sú vhodné pre umývačky riadu.
• Počas čistiaceho programu otvárajte dvierka umývačky velmi opatrne, voda môže vystreknút.
• Dodržiavajte bezpečnostné pokyny a pokyny na obaloch čistiacich a leštiacich prípravkov.
• Nedotýkajte sa horúceho povrchu a vykurovacích telies počas používania ani hned' po použití spotrebiča.
• Nedovol'te detom a nesvojprávnym osobám používať prístroj, používajte ho mimo ich dosahu.

• Deti sa nesmú s prístroiom hrat.

- Dbajte na zvýšenú opatrnost, ak sa prístroj používa v blízkosti detí.

- Nedovol'te, aby sa prístroj používal ako hračka.

- Tento prístroj môže používať deti od 8. roku veku a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez príslušných skúseností a znalostí, ak sú pod dohladom alebo boli oboznámené s pokynmi o používaní prístroja bezpečným spôsobom a rozumejú jeho rizikám.

- POZOR! Pri otváraní dvierok sa môže uvol'nit' veľké množstvo pary alebo môže vystreknúť voda. Bud'te vel'mi opatrní. Nebezpečenstvo oparenia!

• V prípade poruchy prístroj vypnite a vytiahnite zástrčku zo zásuvky elektrického napätia.

- Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy net'ahajte za prívodný kábel, ale uchopte zástrčku a t'ahom prístroj odpojte.

- Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny.

- Pravidelne kontrolujte prístroj aj prívodný kábel, či nie sú poškodené.

- Poškodený prístroj nezapínajte.

- Nepoužívajte spotrebič, ak sú dvierka alebo tesnenie dvierok poškodené. Daite ich opravit do autorizovaného servisu.

- Nepoužívajte prístroj bez správne inštalovaných krytov a bez prednej dosky.

• V prístroji umývajte len riad určený na umývanie v umývačke. Zabráňte kontaktu plastového riadu s vykurovacím telesom prístroja.

- Nepoužívaite iné príslušenstvo, než ktoré odporúča výrobca.

- Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.

- Pred čistením prístroj vypnite a nechaite aspoň 30 minút vychladnút.

- Domáce čistenie a údržbu nesmú robit deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

- Čistiace a leštiace prípravky uložte mimo dosahu detí.

- Nepúšťajte deti k otvorenej umývačke, mohli by v nej ešte byť zvyšky čistiaceho prípravku.

POZOR!

Prístroj otvárajte len na krátky čas kvôli naplneniu alebo vybratiu riadu, aby nedošlo k zraneniu, napr. zakopnutím. Deti by sa mohli do prístroja zatvorit (nebezpečenstvo udusenia), alebo byť vystavené inému nebezpečenstvu.

Prípadné poruchy

• Prístroj môže opravovať a robit' v čnom zásahy iba kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť prístroj odpojený z elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy netahajte za prívodný kábel, ale uchopte zástrčku a tahom prístroj odpojte.

Ak nedodržíte pokyny výrobcu, prípadná oprava nebude uznaná ako záručná.

POPIS VÝROBKU

1 Horný kôš
2 Priehradka na príbor
3 Horné ostrekovacie rameno
4 Priehradka na šálky
5 Kôš na príbor
6 Dolný kôš
7 Vnútorné potrubie
8 Zásobník regeneračnej soli
9 Dávkovač čistiaceho a leštiaceho prípravku
10 Dolné ostrekovacie rameno
11 Filtračná zostava
12 Konektor na prívod vody
13 Odtoková hadica

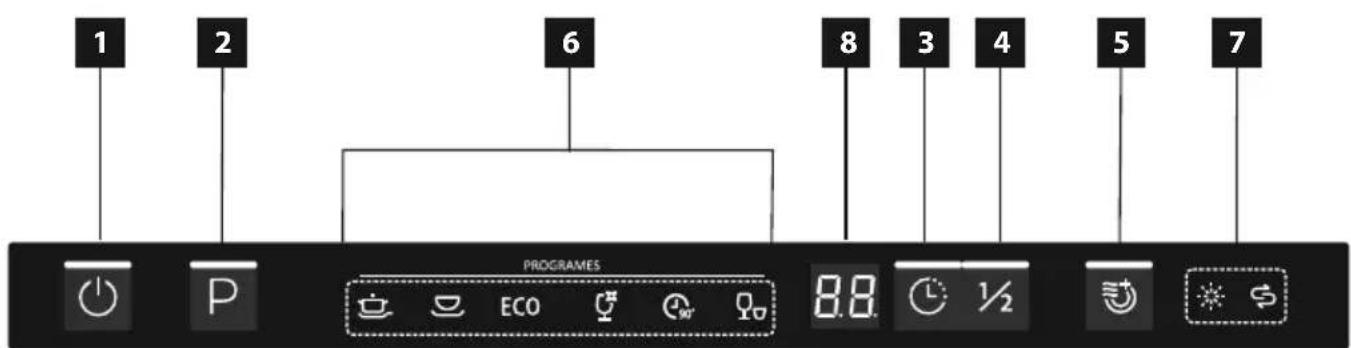

POPIS OVLÁDACIEHO PANELU

1 Tlačidlo zapnutia / vypnutia
2 Tlačidlo vol'by umývacieho programu
3 Tlačidlo funkcie oneskoreného zapnutia
4 Tlačidlo polovičného plnenia
5 Tlačidlo extra sušení

6 Kontrolky zvoleného umývacieho programu
7 Kontrolky doplnenia leštidla a doplnenie regeneračnej soli
8 Displej

POPIS JEDNOTLIVÝCH TLAČIDIEL OVLÁDACIEHO PANELU

Tlačidlo volby čistiaceho programu

• Stlačením tlačidla vyberiete požadovaný čistiaci program.
• Vybrať možno z nasledovných čistiacich programov: Intensive, Universal, ECO, 90 Min, Rapid
  • Zvolený čistiaci program bude indikovaný rozsvietením kontrolky príslušného čistiaceho programu.

Tlačidlo funkcie načasovaného zapnutia

- Stlačením tohto tlačidla nastavíte načasované umývanie. Začiatok činnosti môžete odložit' až o 24 hodín. Jedným stlačením tohto tlačidla odložíte začiatok činnosti o jednu hodinu.

Tlačidlo polovičného plnenia

• Vhodné pre polovičné naplnenie umývačky.
• Umývanie riadu prebieha v oboch košoch, ale pri polovičnom naplnení umývačky.
• Umývačka zníži spotrebu vody a skráti dĺžku programu.

Extra sušenie

• Pre kompletné osušenie riadu.
- Možno použit iba pri programoch Intensive, Universal, ECO, Glass a 90 minút. Po stlačení tohto tlačidla sa rozsvieti príslušný indikátor.

Ukazovatel'stavu (Kontrolky doplnenia leštidla, doplnenie regeneračné soli)

- Ak sa pri ukazovatelovi stavu (7) rozsvieti dioda, treba doplnit' prislušny čistiaci pripravok.

Symbol Ukazovatel'stavu
	Leštidlo
	Sol'

Symbol Mycí program
	IntensiveSilne zašpinený riad vrátane hrncov a panvíc. Zaschnuté zvyšky jedla.
	UniversalPre normálne znečistený riad, ako sú hrnce, taniere, poháre a mierne znečistené panvice.
E	ECOToto je štandardný program vhodný pre normálne znečistený riad, ako sú hrnce, taniere, poháre a mierne znečistené panvice.
	GlassPre lahko znečistený riad a sklo.
	90 MinPre normálne zašpinený riad, ktorý nevyžaduje dlhé umývanie.
	RapidKratšie umývanie pre mierne znečistený riad, ktorý nepotrebuje sušenie.

NÁVOD NA OBSLUHU

Pred prvým použitím

1. Nastavte prístroj podľa tvrdosti vody (pozri nižšie).
2. Do zásobníka regeneračnej soli vsypte regeneračnú sol.
3. Do dávkovača leštidla doplňte leštidlo.

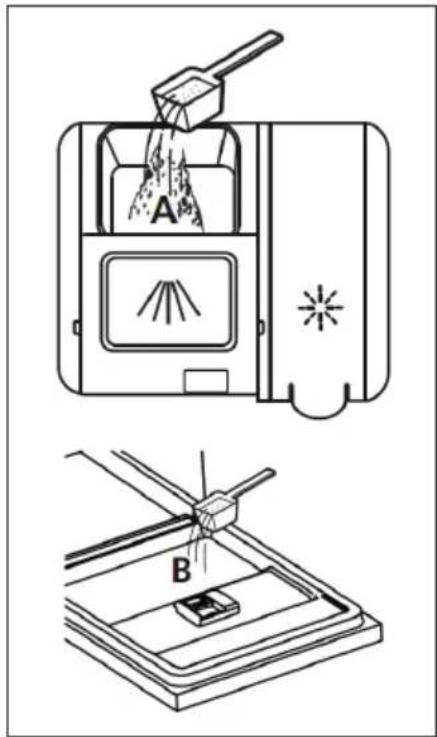

4. Do dávkovača čistiaceho prípravku vsypte čistiaci prípravok alebo vložte tabletku.

Zariadenie na zmäkčovanie vody

Na účinné čistenie je potrebná mäkká voda (voda s nízkym obsahom vápnika), inak by sa na riad a v umývačke vytváral vodný kameň. Vodu z vodovodného potrubia, ktorá presahuje daný stupeň tvrdosti, treba pred čistením zmäkčiť, teda zbaviť vápnika. To sa dosiahne pomocou regeneračnej soli v zmäkčovacom zariadení umývačky. Nastavenie a potrebné množstvo soli závisí od stupňa tvrdosti vody z vodovodu.

Tvrdost vody sa označuje v ekvivalentných stupňoch tvrdosti, nemeckých stupňoch °dH, francúzskych stupňoch °fH, britských stupňoch °Clarke a v mmol/l (milimóle na liter - medzinárodnej jednotka tvrdosti vody).

Zmäkčovadlo by malo byť nastavené podľa tvrdosti vody na mieste použitia prístroja. Informácie o tvrdosti vody danej oblasti vám poskytne miestny vodárenský podnik. Podľa tabulky nastavte regulátor dávok zmäkčovadla vody, ktorý treba nastaviť ručne.

Nastavenie zariadenia na zmäkčovanie vody

1. Pomocou tlačidla zapnutie/vypnutie (1) zapnite prístroj.
2. Stlačením tlačidla „Program“ (2) na dlhšie než 5 sekúnd do 60 sekúnd po zapnutí spotrebiča spustíte nastavenie pre zmäkčovanie vody.
3. Ďalším stlačením tlačidla „Program“ (2) vyberte správne nastavenie podľa vašej oblasti, nastavenie sa bude prepínať v nasledujúcom poradí: H1->H2->H3->H4->H5->H6.
4. Stlačením tlačidla zapnutie/vypnutie (1) potvrdíte nastavenie

Tvrdost' vody				Hodnota pozície (kombinácie kontroliek)	Spotreba soli (g/čistiaci cyklus)
°dH °fH °Clarke mmol/l
0~5	0~9	0~6	0~0,94	H1 (Rapid)	0
6–11	10–20	7–14	1.0–2.0	H2 (90 min)	9
12–17	21–30	15–21	2.1–3.0	H3 (90 min, Rapid)	12
18–22	31–40	22–28	3.1v–4.0	H4 (ECO)	20
23–24	41–60	29–42	4.1–6.0	H5 (Rapid, ECO)	30
35–55	61–98	43–69	6.1–9.8	H6 (90 min, ECO)	60

Poznámka:

• Tento pristroj je vo vyrobe nastaveny na hodnotu H3.
• Nastavenie tvrdosti vody možno urobit do 60 sekúnd od spustenia prístroja.

$$ 1 ^ {\circ} \mathrm{dH} = 1. 2 5 ^ {\circ} \text { Clarke } = 1. 7 8 ^ {\circ} \mathrm{fH} = 0. 1 7 8 \mathrm{mmol/l} $$

°dH nemecké stupne

°fH francúzske stupne

°Clark britské stupne

PLNENIE REGENERAČNOU SOL'OU

Pôsobenie soli

Pri umývaní riadu sa sol automaticky vyplavuje zo zásobníka soli do zmäkčovacieho zariadenia, kde sa rozpúšta vápnik. Rozpustený vápnik sa z umývačky odplavuje von. Zariadenie na zmäkčenie vody je potom znova pripravené na d'alšiu činnosť. Tento regeneračný proces funguje iba vtedy, ak sa sol’vo vode rozpustí.

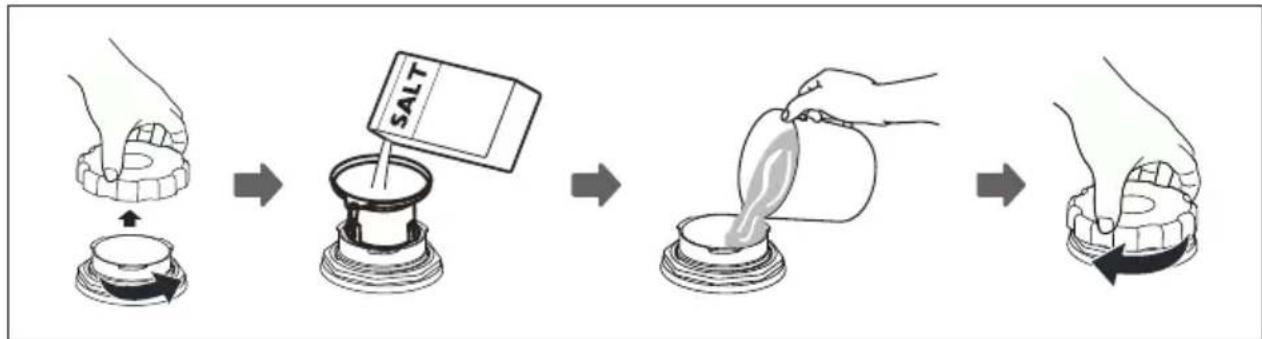

1. Otvorte dvere spotrebiča, vyberte dolný kôš a pokračujte podla obr. 1 nižšie.
2. Odskrutkujte veko zásobníka regeneračnej soli.
3. Nasadte lievik (súčast balenia) na otvor zásobníka regeneračnej soli a pomaly naplňte zásobník soli. Kapacita prázdneho zásobníka je asi 1,5 kg.
4. Pred prvým použitím naplňte zvyšok zásobníka vodou. Je normálne, ak počas plnenia vytečie von zo zásobníka malé množstvo vody.
5. Po doplnení zaskrutkujte kryt zásobníka regeneračnej soli.

• Zásobník regeneračnej soli je umiestnený pod dolným košom.
  • Zásobník regeneračnej soli možno doplnit len vtedy, ked'sa na paneli rozsvieti ukazovatel'soli.
• Po doplnení regeneračnej soli ukazovatel' soli zhasne.
• Ak počas plnenia došlo k rozsypaniu regeneračnej soli, spustte krátky čistiaci program, aby sa zvyšky soli mohli ihned' odstránit'.

POZOR!

• Regeneračnú sol doplňajte pred spustením čistiaceho programu, aby sa prípadné rozsypané zvyšky soli ihneď odstránili a nemohli svojím chemickým pôsobením zvyšovať riziko hrdzavenia vnútorného povrchu prístroja.
• Vždy používajte regeneračnú sol', ktorá je určená pre umývačky riadu. Nikdy nepoužívajte kuchynskú sol!
• Do zásobníka regeneračnej soli nikdy nesypte čistiace prípravky. Zničilo by sa zmäkčovacie zariadenie!

V prípade spôsobených škôd nevhodným používaním soli výrobca nenesie žiadnu zodpovednosť ani záruku za žiadne spôsobené škody.

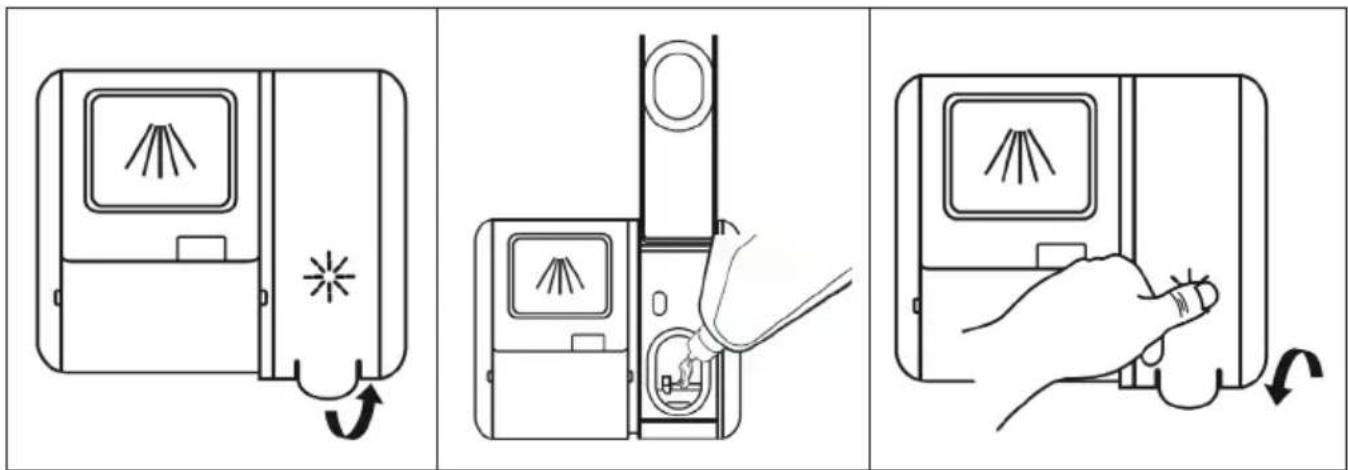

PLNENIE LEŠTIACIM PRÍPRAVKOM

Leštiaci prípravok sa používa v poslednej fáze oplachovania, aby sa zabránilo tvorbe a následnému zaschnutiu kvapiek na riade, ktoré môžu nechat škvrny na povrchu riadu počas sušenia.

1. Otvorte dvere prístroja.

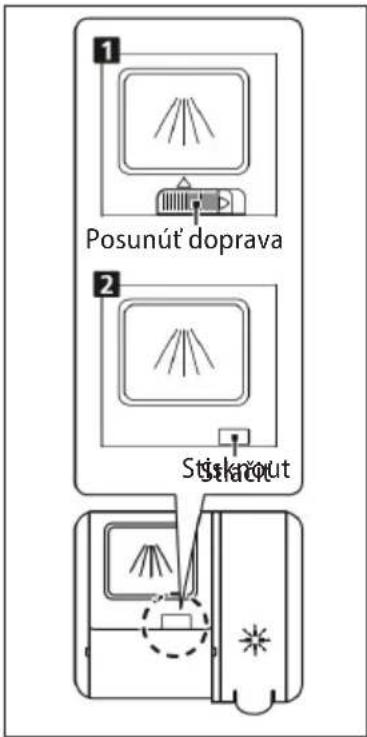

2. Otvorte uzáver zásobníka leštiaceho prípravku podľa obr. 3.
3. Pomaly nalejte leštiaci prípravok do zásobníka (obr. 4). Kapacita prázdneho zásobníka je asi 140 ml.
4. Po doplnení zavrite zásobník leštiaceho prípravku (obr. 5).

Ak sa počas čistiaceho programu rozsvieti ukazovatel' leštiaceho prípravku, pred spustením d'alšieho čistiaceho programu treba doplnit' leštiaci prípravok!

Poznámka:

• Zásobník leštiaceho prípravku je umiestnený na dverách vedľa dávkovača čistiaceho prípravku.
• Prístroj je určený na použitie tekutého leštidla.
• Ak počas plnenia došlo k rozliatiu leštiaceho prípravku, rozliaty leštiaci prípravok utrite nasiakavou handričkou, alebo spustte krátky čistiaci program, aby sa rozliate zvyšky prípravku mohli hned odstránit.

POZOR!

• Používajte iba leštiace prípravky, ktoré sú určené pre umývačky riadu. Do zásobníka leštiaceho prípravku nikdy nedávajte čistiaci prípravok.
• Leštiaci prípravok doplňajte pred spustením čistiaceho krátkeho programu, aby sa prípadné rozsypané zvyšky soli ihneď odstránili a nemohli svojím chemickým pôsobením zvyšovať riziko hrdzavenia vnútorného povrchu prístroja.

Nastavenie dávkovania leštiaceho prípravku

Pre dosiahnutie lepších výsledkov pri sušení s obmedzeným množstvom leštídla je umývačka navrhnutá tak, aby upravovala spotrebu podľa nastavenia užívatel’a. Postupujte podľa nižšie uvedených krokov.

1. Zatvorte dvere, zapnite umývačku zapojením do elektrickej zástrčky.
2. Do 60 sekúnd po kroku 1 stlačte tlačidlo „Program“ [2] na viac ako 5 sekúnd a potom stlačením tlačidla „Načasované zapnutie“ [3] zadajte jednu z prednastavených možností, indikátor stavu leštiaceho prípravku bliká s frekvenciou raz za sekundu.
3. Stlačením tlačidla „Program“ [2] vyberte najvhodnejšie nastavenie zodpovedajúce vašim zvyklostiam, nastavenie sa bude menit v nasledujúcom poradí: D1-> D2-> D3-> D4-> D5-> D1. Čím vyššie číslo, tým viac leštidla umývačka použiva.
4. Bez reakcie do 5 sekúnd alebo stlačením tlačidla „Zapnutie“ [1] ukončíte nastavenie, nastavenie je úspešne dokončené.

Ak používate len čistiaci prípravok s integrovaným leštiacim prípravkom, znížte dávkovanie leštiaceho prípravku na minimum.

ČISTIACE PRÍPRAVKY

Čistiace prípravky možno podl'a formy rozdelit' na štyri skupiny:

a) sypké,
b) tekuté,
c) tabletky,
d) kombinované čistiace prípravky (napr. tabletky 3 v 1).

a) alkalické,
b) s prírodnými enzýmami.

a) fosfátové a chlórové,
b) fosfátové a bezchlórové,
c) bezfosfátové a bezchlórové.

• Pri používaní bezfosfátových čistiacich prípravkov a pri tvrdej vode sa na riade a stenách umývačky môže objaviť biela usadenina.
• Zvýšením dávky čistiaceho prípravku predídete týmto usadeninám a dosiahnete lepšie čistiace výsledky.
• Čistiace prípravky bez chlóru majú menšie bieliace účinky. To môže viest k zvýrazneniu škvín po zvyškoch čaju alebo k sfarbeniu plastového riadu. V tomto prípade použite silnejší čistiaci program, zvýšte dávku čistiaceho prípravku alebo použite chlórový čistiaci prípravok.

Čistiace prípravky – tabletky

• Tabletky od rôznych výrobcov sa rozpúšťajú rôznou rýchlostou.
• Niektoré čistiace tabletky sa úplne nerozpustia a nemôžu tak počas krátkeho čistiaceho programu plne rozvinúť svoje čistiace účinky.
• Z tohto dôvodu odporúčame zvolit dlhšie čistiace programy, ktoré zaistia úplné rozpustenie tabletky.

Zásobník čistiaceho prípravku

Pred začiatkom každého čistiaceho cyklu treba naplnit zásobník čistiaceho prípravku. Pre bežný čistiaci cyklus stačí jedna polievková lyžica čistiaceho prípravku. Ak je riad silne znečistený, pridajte viac čistiaceho prípravku.

Čistiaci prípravok pridajte tesne pred spustením čistiaceho programu. V prípade ponechania čistiaceho prípravku v zásobníku môže čistiaci prípravok navlhnút a pri spustení čistiaceho programu sa úplne nerozpustí.

Plnenie dávkovača čistiaceho prípravku

1. Zvol'te spôsob otvorenia veka zásobníka podľa skutočného prevedenia.

- Spôsob 1: Posunutím uvolňovacej západky otvorte viečko

- Spôsob 2: Otvorte uzáver zatlačením uvolňovacej západky (obr. 7).

1. Prací prostriedok pridajte do hlavnej komory dávkovača (A) tesne pred umývacím cyklom (obr. 8). Pre lepší výsledok čistenia, najmä ak je velmi špinavý riad, nalejte/nasypte malé množstvo čistiaceho prostriedku priamo na vnútornú priehlbeň dverí (B). Takto pridaný čistiaci prostriedok sa aktivuje už vo fáze predmývania.

2. Nakoniec zatvorte záklopku posunutím dolava (obr. 9). Pre uzamknutie záklopky na ñu pri zatváraní zlahka zatlačte smerom dole.

Obr. 7

Tip na usporenie čistiaceho prípravku

- Ak je riad znečistený len slabo, stačí použit menšie množstvo čistiaceho prípravku, než ktoré sa odporúča.

Poznámka:

- Čistiaci prípravok pridajte tesne pred spustením čistiaceho programu.

- Používajte bežne dostupné tekuté alebo práškové značkové čistiace prípravky, príp. tabletky.

- Nikdy nepoužívajte prípravky na ručné čistenie!

- V prípade použitia čistiaceho prípravku vo forme tablety si prečítajte odporúčania od výrobcu, kde treba tabletku umiestniť (zásobník čistiaceho prípravku, kôš na príbory atd').

- Ubezpečte sa, že kryt zásobníka čistiaceho prípravku je zavretý a to aj vtedy, ak použite tabletky.

POZOR!

- Používajte iba čistiace prípravky, ktoré sú určené pre umývačky riadu.

- Čistiace prípravky udržujte na suchom mieste a mimo dosahu detí.

- Nenechávajte čistiace prípravky v dávkovači čistiaceho prípravku, ak nedôjde k spusteniu čistiaceho programu.

NEVHODNÝ RIAD

• Príbor a riad, których diely sú z dreva.
• Plastový riad a riad s lepenými dielmi, ktoré nie sú tepelne odolné.
  • Lepené predmety, príbor alebo taniere.
  • Cínový alebo medený riad.
  • Krištál'ové sklo.
• Ocelové predmety podliehajúce hrdzaveniu.
• Drevené misy.
• Predmety vyrobené zo syntetických vlákien.

Niektoré hliníkové a strieborné časti môžu zmenit' farbu alebo vyblednút. Niektoré druhy skla sa môžu po viacerých čistiacich cykloch zakalit.

Poznámka:

• Do umývačky riadu nepatria nasiakavé materiály, ako špongie a utierky.
• Používajte čistiaci prípravok, ktorý výrobca označil za šetrný voči riadu.
  • V umývačke umývajte iba riad, u ktorého je potvrdená vhodnosť umývania v umývačke riadu.
• Riad znečistený popolom, voskom, mazacím tukom alebo farbou sa nesmie umývať v umývačke!

ULOŽENIE RIADU

Umiestnenie riadu

Riad ukladajte nasledovným spôsobom:

• Šálky, poháre, hrnce, panvice a pod. ukladajte dnom nahor.
• Riad s priehlbňou ukladajte šikmo, aby mohla odtiect prebytočná voda a výsledky sušenia boli čo najlepšie.
• Riad treba uložit' bezpečne, aby sa neprevrhol.
• Uložený riad nesmie brániť otáčaniu ostrekovacích ramien.
• Riad a príbor by nemali ležat' na sebe ani sa navzájom zakrývat'.
• Aby sa zabránilo poškodeniu pohárov, nemali by sa navzájom dotýkat.
• Hrnce a objemnejší riad ukladajte do spodného koša.
• Horný kôš je navrhnutý tak, aby sa doň vkladal menší a ľahší riad (poháre, kávové a čajové šálky atd.).
• Nože s dlhou čepelou, ktoré sú umiestnené vo vzpriamenej polohe, sú velmi nebezpečné! Budte opatrní, hrozí nebezpečenstvo poranenia!
• Dlhý a ostrý príbor (ostré nože) treba umiestnit vodorovne do horného koša.
• Veľmi malé kusy riadu v umývačke neumývajte, mohli by l'ahko vypadnút z košov.
• Umývačku riadu neprepíňajte!

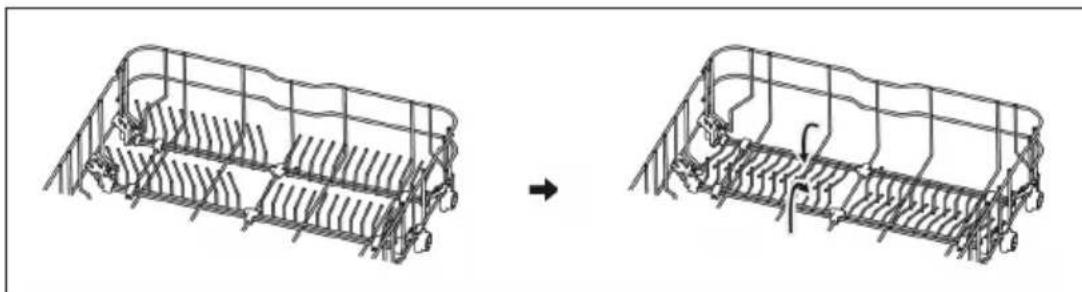

Horný kôš

Do horného koša sa odporúčajú dávat:

1. Ak chcete zmenit výšku horného koša, horný kôš uchopte uprostred každej strany a jednoducho ho nadvihnite, dokým nezaklapne na miesto v hornej polohe. Netreba zdvíhať nastavovaciu rukovát

• Poháre a vysoké poháre oprite o okraj etažéra (nie o iný riad).
• Dlhé kusy, servírovací a šalátový príbor, naberačky a kuchynské nože ukladajte tak, aby nebránili v otáčaní ostrekovacím ramenám.
• Etažér možno vyklápať a výškovo nastavit podľa potreby (obr. 11).

Do dolného koša sa odporúčajú dávat:

• hrnce,
- panvice,
- pokrievky,
- velké misky a taniere.

Po uložení riadu do dolného koša umývačky sa ubezpečte, že riad nebráni otáčaniu ostrekovacích ramien. Pri umývaní väčších kusov (hrnce, panvice a pod.) sklopte držiaky tanierov v dolnom koši (obr. 12).

Aby sa zabránilo stekaniu vody a kvapiek vody z horného koša na riad v dolnom koši, odporúča sa najprv vybrať riad z dolného koša a potom postupne z horných košov.

POZOR!

Budte opatrní, aby príbor, ktorý je ostrý alebo má ostré hroty, nevyčnieval z koša na príbor. Hrozí nebezpečenstvo poranenia! Nože dávajte vždy ostrím nadol!

Program	Informácie o čistiacom programe	Popis čistíaceho cyklu	Množstvo čistiaceho prípravku Pred/hlavný	Trvanie čistiaceho cyklu [min.]	Spotreba energie [W]	Spotreba vody [L]	Leštidlo
Intesive	Silne znečistený riad, zašpinené hrnce, panvice atd., zaschnuté potraviny	Predčistenie (50°C)Čistenie (65°C)Oplachovanie Oplachovanie Oplachovanie (65°C)Sušenie	4/18 gAlebo 1-2 tabletky	205 1,621	17,8 ÁNO
Universal	Bežne znečistený riad, hrnce, taniere, poháre a zlahka znečistené panvice	Predčistenie (45°C)Čistenie (55°C)Oplachovanie Oplachovanie 65°CSušenie	4/18 gAlebo 1-2 tabletka	175 1,302	14,3 ÁNO
ECO	Program vhodný pre menej špinavý riad	Čistenie (45°C)Oplachovanie Oplachovanie (60°C)Sušenie	4/18 gAlebo 1-2 tabletky	220 0,951	11 ÁNO
[Glass]Glass	L'ahko znečistený riad a sklo	PredčistenieČistenie (50°C)Oplachovanie Oplachovanie (65°C)Sušenie	4/18 gAlebo 1-2 tabletky	120 1,1	14,3 ÁNO
90 min.	Bežne znečistený riad, ktorý potrebuje rýchle opláchnutie	Čistenie (60°C)Oplachovanie Oplachovanie (65°C)Sušenie	22 gAlebo 1 tabletka	90 1,35	11,7 ÁNO
Rapid	Krátké čistenie zlahka znečisteného riadu; pre rýchle čistenie	Čistenie (50 °C)Oplachovanie Oplachovanie (45°C)	12gAlebo 1-2 tabletky	30 0,751	11,2 NIE

Poznámka:

Ak nie je pri fáze programu uvedená teplota, umývačka riadu v tejto fáze čistiaceho programu neohrieva.

UVEDENIE PRÍSTROJA DO POUŽÍVANIA

Začiatok čistiaceho programu

1. Otvorte dvere prístroja.
2. Skontrolujte, príp. doplňte regeneračnú sol'a leštiaci prípravok.
3. Postupne vysuňte horný a dolný kôš, vložte riad a potom naplnené koše zasuňte spät. Odporúčame najprv naplnit dolný a až potom horný kôš (pozri kapitolu „Umiestnenie riadu“).

4. Ubezpečte sa, že prívod vody je otvorený. Zatvorte dvere prístroja.

5. Na zapnutie prístroja stlačte tlačidlo (1).

6. Zvolte požadovaný čistiaci program stlačením tlačidla (2). Zvolený čistiaci program bude indikovaný rozsvietením kontrolky príslušného čistiaceho programu (6).

7. Ak chcete odložit štart čistenia, opakovane stlačte tlačidlo načasovaného zapnutia (3). Začiatok činnosti môžete odložit až o 24 hodín. Jedným stlačením tohto tlačidla odložite začiatok činnosti o jednu hodinu.

8. Ak je umývačka naplnená len do polovice, stlačte tlačidlo (4) na zapnutie funkcie polovičného naplnenia umývačky. Pri tejto funkcii sa riad umýva v oboch košoch a umývačka zníži spotrebu vody a skráti dĺžku programu.

9. Po výbere čistiaceho programu a všetkých nastavení zatvorte dvere prístroja. Nastavený čistiaci program sa spustí, príp. bude spustené odpočítavanie načasovaného zapnutia.

10. Po dokončeni čistiaceho programu osemkrat zaznie pipnutie.

11. Stlačenim tlačidla (1) vypnite pristroj.

12. Horuci riad je velmi krehky. Pred vybratim odporučame počkať asi 15 minut, aby umyty riad vychladol.

13. Najprv vyberte riad z dolneho koša a potom z hornych košov, aby ste zabranili stekaniu vody a kvapiek vody z horneho koša na riad, ktoré je uloženy v dolnom koši.

POZOR! Pri otvarani dveri pristroja bud'te opatrni, može sa uvol'nit vel'ke množstvo horucej pary. Hrozi nebezpečenstvo oparenia.

Zmena programu pri spustenom čistiacom programe

Ak sa rozhodnete zmeniť spustený program, skontrolujte, či je v zásobníku dostatok čistiaceho prípravku, či sa už nespotreboval a netreba ho pred spustením nového programu doplniť (pozri kapitolu „Plnenie čistiaceho prípravku“).

1. Po pootvorení dverí prístroja sa čistiaci program zastaví. Počkajte, kým sa ostrekovacie ramená nezastavia.
2. Na viac než 3 sekundy stlačte tlačidlo (2). Prístroj bude vo fáze pohotovostného režimu, v ktorom možno zmeniť nastavenie čistiaceho programu.
3. Po zmene nastavenia čistiaceho programu zatvorte dvere prístroja. Čistiaci program bude po niekol'kých sekundách pokračovať.

• Ak otvoríte dvere prístroja počas spusteného čistiaceho programu, program sa zastaví. Počkajte, kým sa nezastavia ostrekovacie ramená.
• Každú minútu sa ozve zvukový signál, ktorý upozorní na otvorené dvere prístroja počas spusteného čistiaceho programu.

Pridanie riadu do umývačky počas spusteného čistiaceho programu

1. Po pootvorení dverí prístroja sa čistiaci program zastaví. Počkajte, kým sa ostrekovacie ramená nezastavia.
2. Pridajte riad do umývačky a zatvorte dvere. Čistiaci program bude po niekolkých sekundách pokračovat.

Pri otváraní dverí prístroja budte opatrní, môže sa uvolnit velké množstvo horúcej pary alebo vystreknút horúca voda. Horúca voda s čistiacim prípravkom môže pri kontakte poškodit pokožku alebo časti nábytku.

ČISTENIE A ÚDRŽBA

Pravidelnou kontrolou a údržbou umývačky predídete poruchám. Na udržanie dokonalého vzhľadu vnútorného priestoru umývačky sa odporúča používať v časovom rozmedzí 4–6 mesiacov špeciálny čistič umývačky.

• Skontrolujte umývací priestor, či v ňom nie sú usadeniny tukov a vodného kameňa. Ak sa usadeniny objavia, naplňte zásobník čistiaceho prípravku čistiacim prípravkom a spustťe čistiaci program s najvyššou teplotou.
• Tesnenie dverí pravidelne otrite vlhkou utierkou, aby sa odstránili usadeniny.
• Kontrolujte ukazovatel'doplňovania soli, v prípade potreby doplňte regeneračnú sol'.
• Kontrolujte ukazovatel'leštiaceho prípravku, v prípade potreby doplňte leštiaci prípravok.

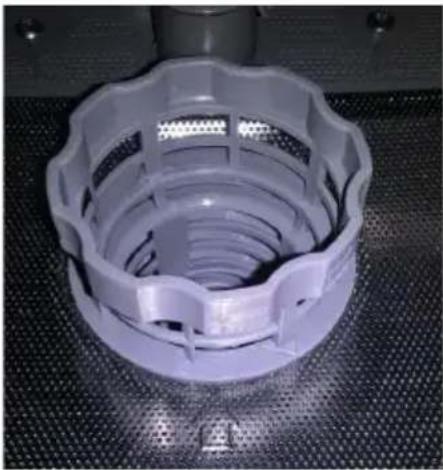

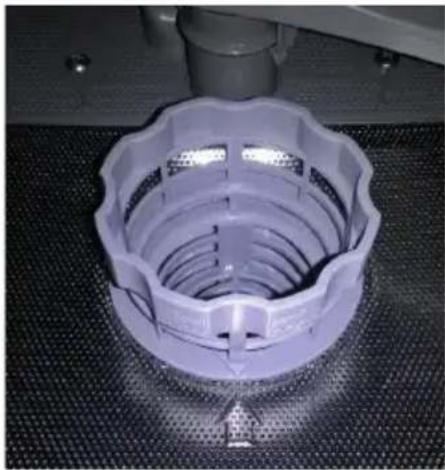

Filtračný systém

Filtračný systém na dne umývačky zadrží hrubé nečistoty z čistiaceho cyklu. Nazhromaždené hrubé zvyšky môžu upchat' filtre. Pravidelne kontrolujte stav filtrov a v prípade potreby ich vyčistite pod tečúcou vodou. Filtre umývačky čistite podl'a nižšie uvedených krokov:

1. Uchopte hrubý filter a odistite ho otočením proti smeru hodinových ručičiek. Vysuňte filter smerom nahor.

2. Jemný filter možno vytiahnut zo spodnej časti zostavy filtra. Hrubý filter oddel'te od hlavného filtra jemným stlačením jazýčkov nahor a vytiahnite ho von.

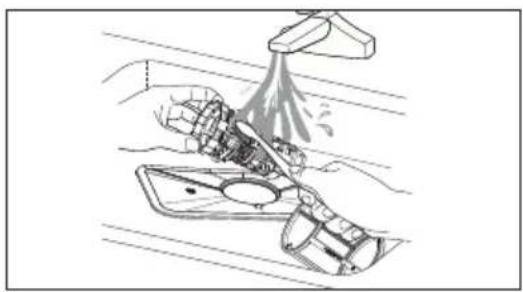

3. Väčšie zvyšky potravín možno očistiť opláchnutím filtra pod tečúcou vodou. Pre dôkladnejšie vyčistenie použite mäkkú čistiacu kefku.

4. Potom opät zostavte filtre. Postupujte v opačnom poradí, než bola ich demontáž. Zostavu filtra vložte späť do umývačky a otočte v smere hodinových ručičiek. Skontrolujte správne uzavretie filtra pomocou polohy šípky uzavretia filtra.

Filtre príliš neuťahujte. Filtre vrátte v správnom poradí, inak by sa do systému mohli dostať hrubé nečistoty a zablokovat ho. Nikdy nepoužívajte umývačku bez filtrov umiestnených na svojom mieste. Nesprávne umiestnenie filtra môže znížiť výkon spotrebiča a poškodit’ riad a príbor.

Ostrekovacie ramená treba pravidelne čistiť. Vápnik a nečistoty zo špinavej vody môžu zablokovať dýzy a ložiská ostrekovacích ramien.

• Kontrolujte výstupné dýzy ostrekovacích ramien, či nie sú upchaté zvyškami jedál.

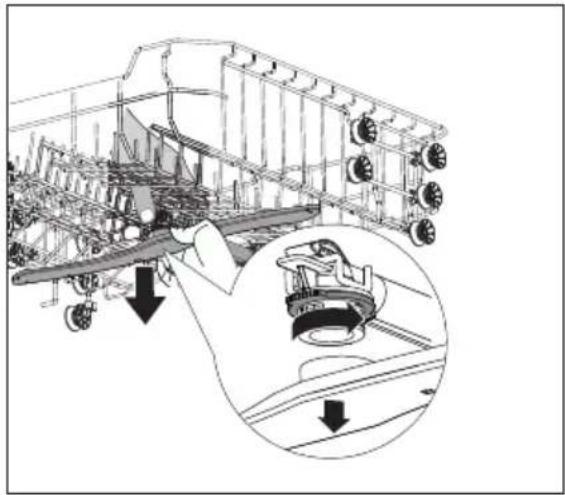

• Ostrekovacie ramená v prípade potreby odskrutkujte a vyberte (obr. 11). Umyte ich pod tečúcou vodou a vrátte naspät.
• Na odmontovanie horného ostrekovacieho ramena pridržte maticu, otočte rameno v smere hodinových ručičiek a vyberte ho.
• Na odmontovanie dolného ostrekovacieho ramena vyberte rameno smerom nahor.
• Ramená umyte v teplej mydlovej vode. Na vyčistenie dýz použite jemnú kefu.
• Po vyčistení namontujte ostrekovacie ramená naspät.

Jednou z najčastejších porúch nedostatočného čistenia sú zanesené ostrekovacie ramená so zvyškami jedál. Tieto zvyšky jedál sa do ostrekovacích ramien dostávajú cez nesprávne zaistený filter. Po očistení filtračného systému sa ubezpečte, že filter je zaistený!

Správne zaistený filter N

Iter Nesprávne zaistený filter

Čistenie ovládacieho panelu a povrchu prístroja

• Na čistenie používajte len navlhčenú mäkkú handričku.
• Nepoužívajte hrubé a ostré predmety (napr. drôtenky) ani agresívne čistiace prípravky.
• Chráňte zámok dverí prístroja pred vniknutím vody.
• Na čistenie ovládacieho panelu nikdy nepoužívajte čistiace prípravky v spreji. Mohli by poškodit zámok dverí a elektrických častí prístroja.
• Niektoré papierové obrúsky môžu poškriabať antikorové časti ovládacieho panelu.

Čistenie dverí prístroja

• Na čistenie okrajov po obvode dverí použite iba vlhkú mäkkú handričku.
• Nepoužívajte žiadne čistiace prípravky v spreji, mohli by poškodit zámok dverí a elektrických častí prístroja.

Ochrana pred zamrznutím

Ak umývačku nebudete používať dlhší čas, alebo ju umiestnite na miesto s nižšou teplotou, treba dodržať nasledovné:

1. Umývačku odpojte od elektrickej siete.
2. Uzavrite prívod vody a prívodnú hadicu odpojte od prívodu vody.
3. Prívodnú hadiu odmontujte a vylejte vodu z hadice aj z umývačky. Na zachytenie vody môžete použit plytkú nádobu, napr. lavór.
4. Znova pripojte prívodnú hadicu k umývačke.
5. Vyberte filtračný systém z dna umývačky a zvyšnú vodu z odtoku vysušte (napr. špongiou).

Poznámka:

- Ak umývačku nemožno spustit kvôli ľadu, obrátte sa na servisné stredisko.

• Po každom použití (čistiacom cykle) uzavrite prívod vody a dvierka umývačky nechajte pootvorené, aby sa vnútri nehromadila vlhkost a zápach.
• Pred čistením a údržbou odpojte prívodný kábel zo zásuvky elektrického napätia.
• Na čistenie nepoužívajte žiadne hrubé (napr. drôtenku, špongiu na riad) ani ostré predmety, ani agresívne čistiace prípravky, mohli by poškriabať povrch prístroja.
• Na čistenie používajte handričku navlhčenú vo vode so saponátom.
• Ak nebudete umývačku používať dlhší čas, spustte čistiaci program bez vloženého riadu. Po dokončení programu odpojte prívodný kábel zo zásuvky elektrického napätia, uzavrite prívod vody a dvierka umývačky nechajte pootvorené, aby sa vnútri nehromadila vlhkost a zápach. Pootvorené dvierka predlížia životnosť tesnenia.
  • Pri premiestňovaní udržuite prístroj v zvislei polohe. Ak to nie je možné, položte prístroj a prepravuite na zadnej stene.
• Jedným zo zdrojov zápachu sú nečistoty usadené okolo tesnenia. Pravidelným čistením vlhkou handričkou zabránite tomuto zápachu.

INŠTALÁCIA PRÍSTROJA

POZOR!

Hrozí nebezpečenstvo úrazu elektrickým prúdom! Pred inštaláciou prístroja odpojte prívodný kábel zo zásuvky elektrického napätia. Ak to nebudete dodržiavať, následkom môže byť smrt alebo úraz elektrickým prúdom.

Vstavané umývačky, ktoré sa dodatočne inštalovali ako samostatne volne stojace, musia byt zaistené pred prevrátením. Musia byt napríklad priskrutkované k stene alebo umiestnené pod pracovnú dosku, ktorá je priskrutkovaná k susedným skrinkám.

Pre bezpečné používanie musí umývačku zapojiť kvalifikovaný odborník. Údaje pre prítok a odtok vody aj parametre elektrickej siete musia zodpovedať údajom uvedeným v technických parametroch alebo v montážnych pokynoch.

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.
• Zodpovednosť za inštaláciu prístroja má kupujúci, nie výrobca.
• Výrobca nemá žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách a veciach, ktoré vznikli nesprávnou inštaláciou.
• Montážna poloha umývačky by mala byť blízko zásuvky elektrického napätia, prívodu vody a odpadu.
• Na jednej strane spodnej skrinky by mal byt priestor na pripojenie prívodnej a vypúšťacej hadice a pre zástrčku elektrickei energie.

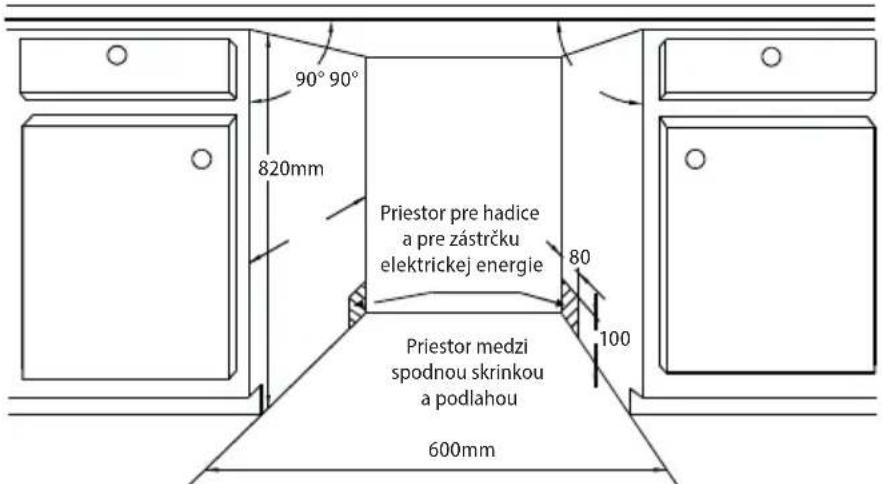

• Rozmery pre montáž prístroja sú uvedené na obr. 14.

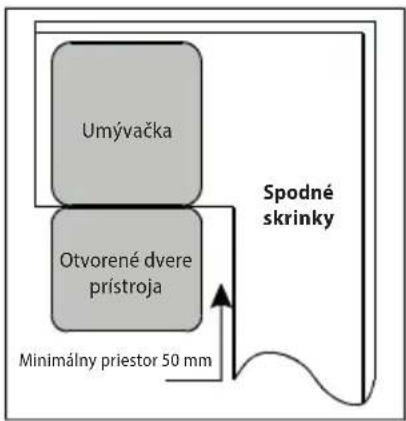

• Ak sa umývačka inštaluje v rohu spodných skriniek, nechajte okolo otvorených dverí umývačky priestor minimálne 50 mm (obr. 15).

Obr. 13 Obr. 14


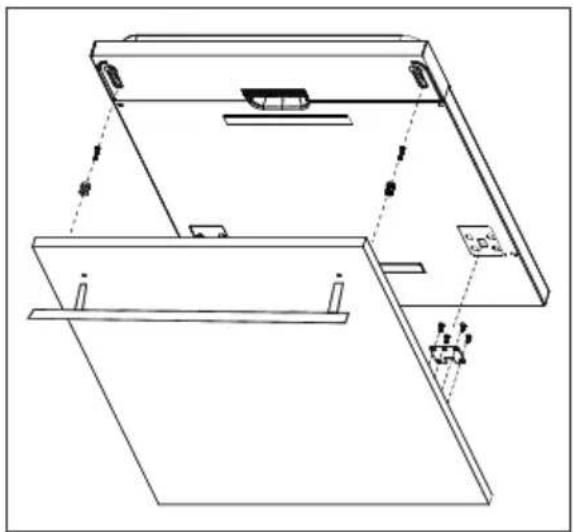

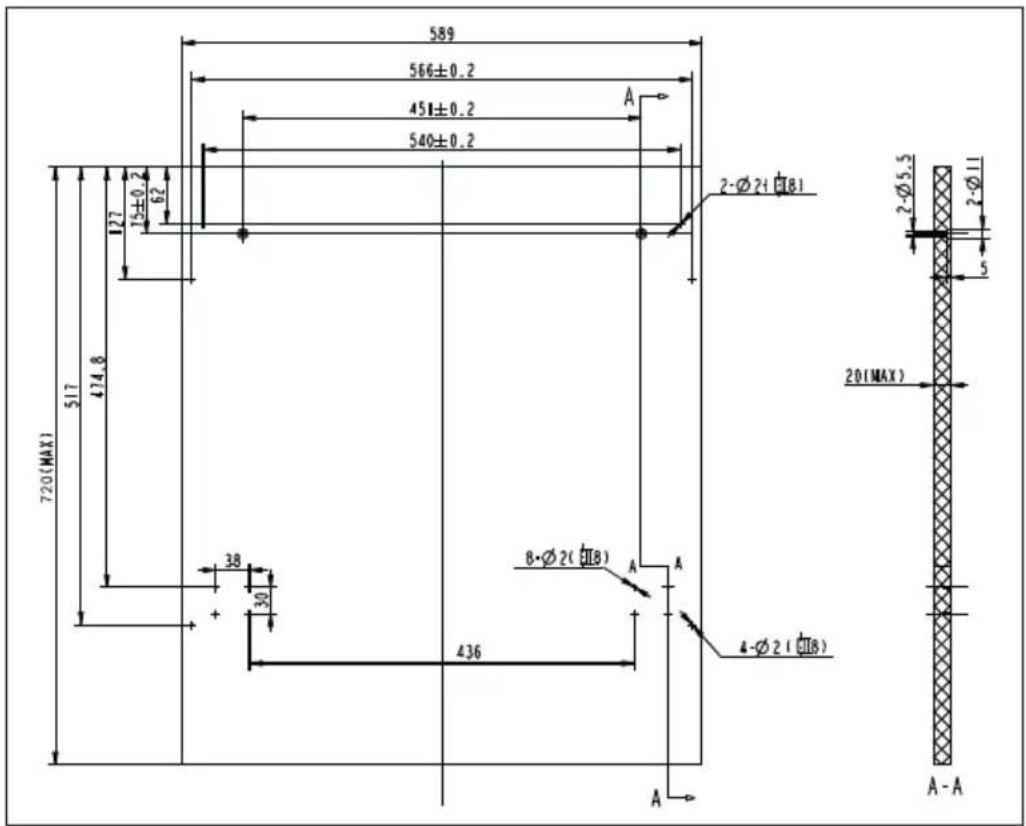

Rozmery a upevnenie krycej dosky na dvierka umývačky

• Na obr. 16 sú uvedené rozmery a umiestnenie otvorov na krycej doske dverí umývačky. Rozmery sú uvedené v mm.
• Kryciu dosku nasadte na dvere umývačky (obr. 16a).
• Po umiestnení dosky upevnite kryciu dosku k dverám umývačky pomocou skrutiek (obr. 16b).
• Z vnútornej strany dverí umývačky odskrutkujte 4 krátke skrutky (obr. 16b).
• Do vnútornej strany dverí umývačky priskrutkujte 4 dlhé skrutky. Tým sa upevní krycia doska k dverám umývačky (obr. 16b).

Obr. 16

Obr. 15a Obr. 15b

Poznámka:

1. Na nákrese pre montáž vrchnej dosky je v hornej časti znázornené, kolko dištančných líšt a aké skrutky treba použit pri inštalácii dištančných líšt k ovládaciemu panelu umývačky.
2. Dištančné lišty sa skladajú do seba, pričom strana bez „výčnelkov“ sa priloží k spodnej hrane ovládacieho panelu umývačky.
3. Na spodnej strane dištančných líšt sú „výčnelky“, ktoré sa musia odstránit' (odrezať). Tento krok treba urobit' kvôli správnemu dol'ahnutiu vrchnej krycej dosky k dištančnej lište/lištám.
4. Po odstránení „výčnelkov“ sa dištančné lišty priskrutkujú skrutkami k spodnej hrane ovládacieho panelu umývačky.
5. V hornej časti nákresu pre montáž vrchnej dosky je znázornené, aké skrutky treba použit's ohľadom na počet použitých dištančných líšt.
6. Po priskrutkovani dištančných lišt k spodnej hrane ovládacieho panelu umývačky musí byť hlavička skrutky zarovno so spodnou stranou dištančnej lišty (nesmie vykúkat).

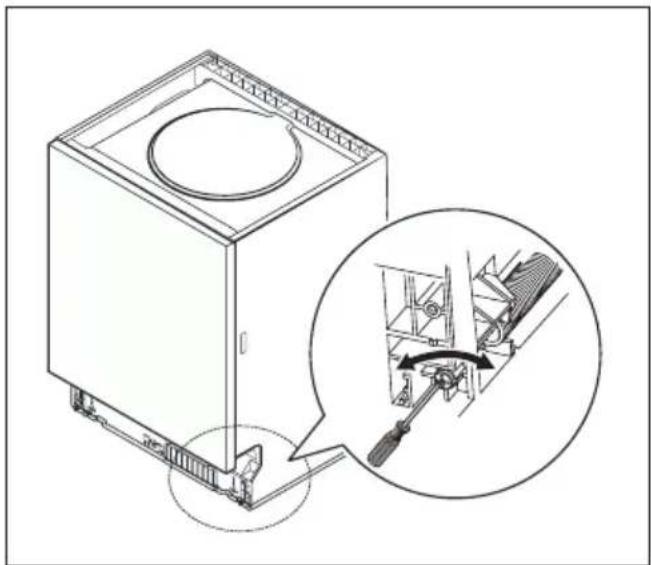

Nastavenie nosnosti pružiny dverí

• Nosnosť pružiny je nastavená len pre dvere umývačky. Pri upevnení krycej dosky sa zmení hmotnosť dverí umývačky.
• Nosnost' pružiny dverí možno zmenit' pomocou skrutiek naspodku na prednej strane umývačky (obr. 17).
• Nastavenie nosnosti pružiny je správne, ak dvere zostávajú v otvorenej polohe a nepadajú.

Pri inštalácii prístroja dodržujte nasledovný postup:

1. Pred prvým použitím odstráňte z prístroja všetok obal a marketingové materiály.
2. K dverám umývačky pripevnite kryciu dosku. Na pripevnenie použite upevňovacie skrutky a držiaky.
3. Nosnost' pružiny dverí (lavú a pravú) možno zmenit pomocou skrutiek naspodku na prednej strane umývačky (obr. 17). V smere hodinových ručičiek sa nosnost' pružiny zvýši. Proti smeru hodinových ručičiek sa nosnost' pružiny zníži.
4. Prívodnú hadicu pripojte k prívodu studenej vody podľa obr. 19.
5. Vypúšťaciu (odtokovú) hadicu pripojte podľa obr. 20.
6. Kondenzačný pás prilepte pod pracovní (kuchynskú) dosku (krok 3). Dbajte, aby kondenzačný pás bol nalepený zároveň s okrajom pracovnej (kuchynskej) dosky.
7. Umývačku umiestnite do pripraveného priestoru.
8. Pomocou nožičiek v prednej a zadnej časti umývačky vyrovnajte umývačku do vodorovnej polohy. Zadné nožičky možno nastaviť na stred umývačky otáčaním skrutky naspodku na prednej strane umývačky (krok 5A). Pri nastavení predných nožičiek umývačky otáčajte skrutkami, ktoré sú umiestnené pri predných nožičkách naspodku na prednej strane umývačky (krok 5B). Správnosť vyrovnanie skontrolujte vodováhou (obr. 18).
9. Zástrčku zapojte do zásuvky.
10. Po umiestnení a vyrovnání umývačky musí byť umývačka zaistená. Zaistenie umývačky možno urobitď dvomi spôsobmi:

A – Uchytenie do bežnej kuchynskej (pracovnej) dosky:

Inštalačný háčik umiestnite do pripraveného otvoru na vrchnej strane umývačky. Inštalačný háčik priskrutkujte ku kuchynskej (pracovnej) doske (krok 6).

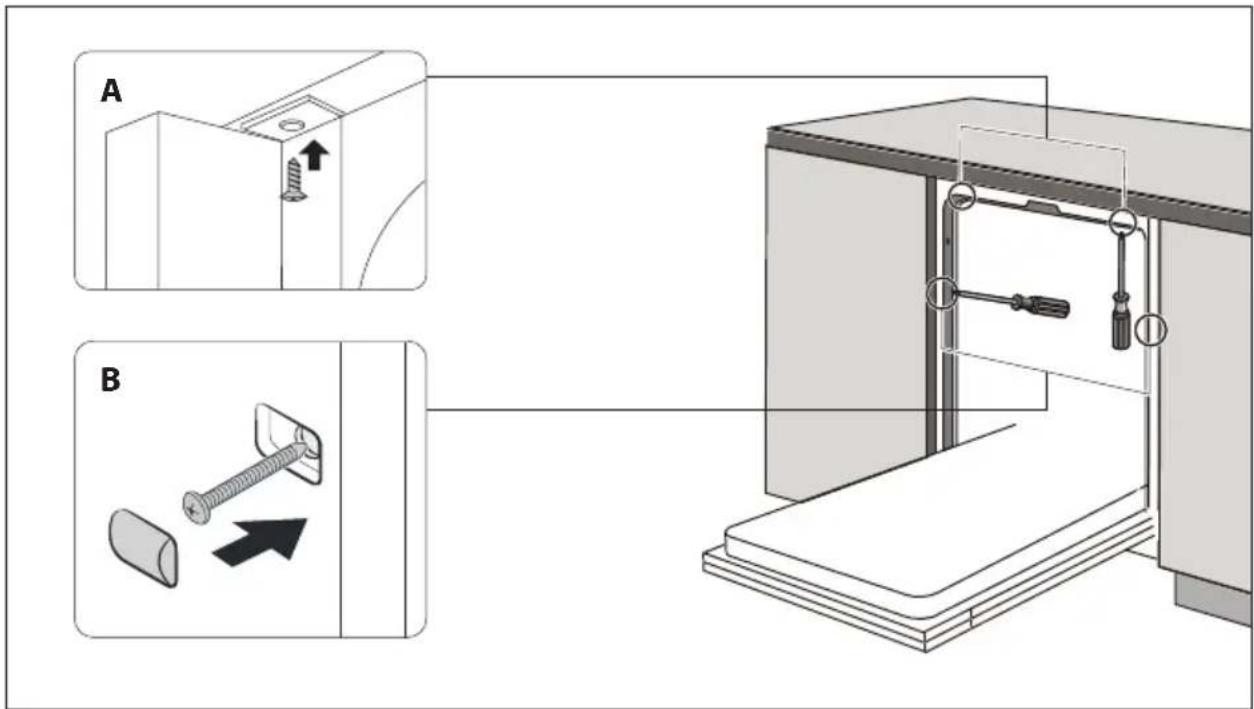

B – Uchytenie do mramorovej alebo žulovej pracovnej dosky:

Vyrovnanie umývačky do vodorovnej polohy

1. Umývačku umiestnite do pripraveného priestoru.

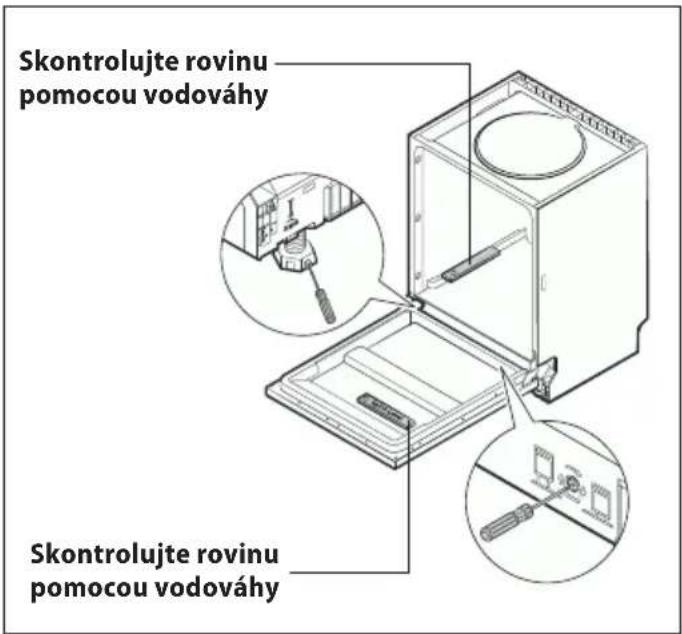

2. Vodováhu umiestnite na úplne otvorené dvere umývačky a do vnútorného priestoru umývačky (obr. 18). Skontrolujte, či je umývačka vo vodorovnej polohe.
3. Pomocou nastavitelných nožičiek vyrovnajte umývačku, aby bola vo vodorovnej polohe.

Poznámka:

Maximálna nastavitelná výška nožičiek je 70 mm.

Obr. 18

• Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku prístroja. Odporúčame použit samostatný zásuvkový obvod s ističom 10A.
• Používajte iba zásuvky elektrického napätia s uzemnením.
• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble. Mohli by spôsobit požiar z prehriatia.
• Zástrčka prívodného kábla prístroja musí byť volne prístupná aj po inštalácii.
• Zmeny v pripojení môže robit' iba kvalifikovaný odborník.
• Elektrická bezpečnost' prístroja môže byt' garantovaná iba vtedy, ak je ochranná svorka prístroja spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nemá zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho alebo nesprávneho ochranného spojenia.

Pripojenie prívodu vody

• Pred pripojením prívodnej hadice k prívodu vody sa ubezpečte, že tlak vody je v rozmedzí 0,04 – 1,00 MPa.
  Pri vyššom tlaku vody treba namontovať redukčný tlakový ventil.

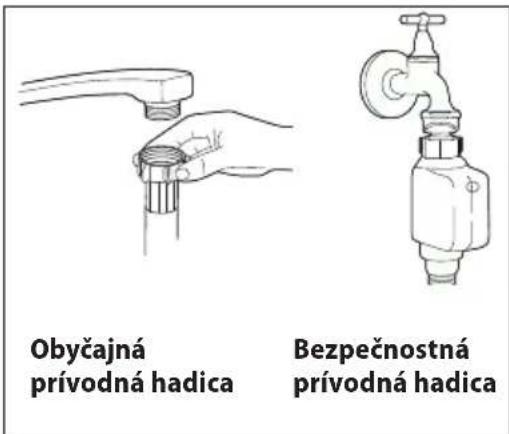

• Prívodnú hadicu pripojte k vodovodnému kohútiku so závitom 3/4" (obr. 19). Dbajte nato, aby prívodná hadica nebola zalomená, stlačená ani prepletená.
• Pri výmene prístroja treba pri pripojení na zdroj vody vždy použit' novú prívodnú hadicu, pôvodná prívodná hadica nesmiete znovu použit'.
• Ak je vodovodné potrubie nové alebo sa dlhší čas nepoužilo, pred pripojením prívodnej hadice vypustte dostatočné množstvo vody, aby sa vodovodné rúrky prepláchli a prípadné usadeniny sa vyplavili a nedostali sa do umývačky riadu.
• Ak tieto bezpečnostné pokyny nebudú dodržané, môže dôjst'k zablokovaniu a poškodeniu prístroja.

Obr. 19

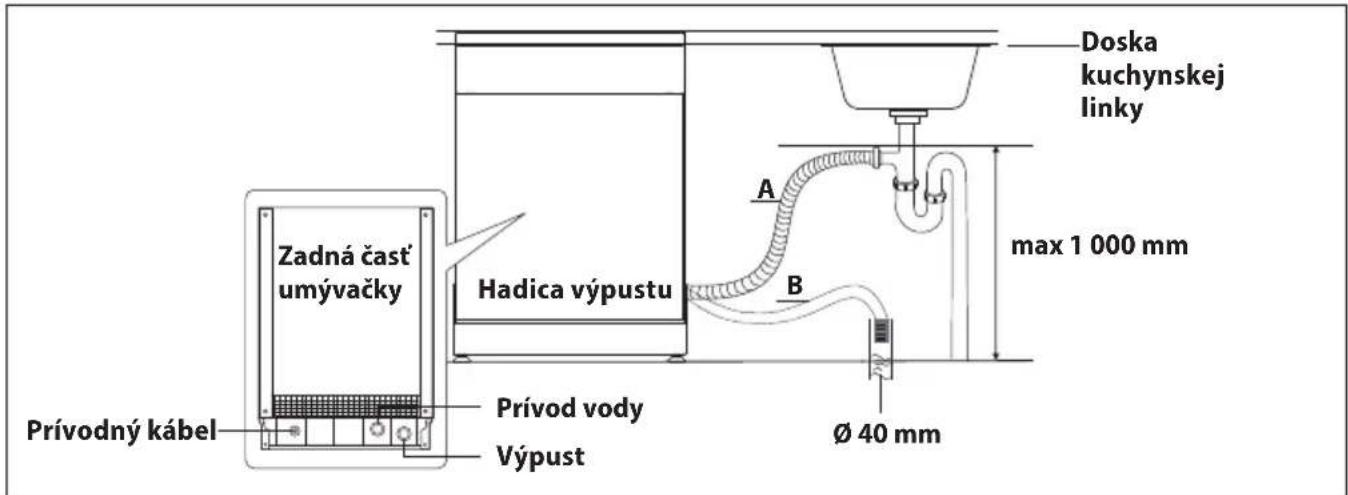

Vypúšťaciu (odtokovú) hadicu pripojte k odpadovému potrubiu s minimálnym priemerom 40 mm (obr. 20). Ubezpečte sa, že vypúšťacia (odtoková) hadica nie je nikde ohnutá ani stlačená, aby sa nezhoršil alebo nezastavil odtok vody. Výška odpadového potrubia musí byť menšia ako 1000 mm (obr. 20) a vypúšťacia (odtoková) hadica nesmie byť ponorená do vody. Vypúšťaciu (odtokovú) hadicu zaistite proti vytiahnutiu z odpadového potrubia.

Obr. 20

Predlženie vypúštacej (odtokovej) hadice

Vzdialenost' medzi pripojením vypúšťacej (odtokovej) hadice k odpadovému potrubiu a spodnej častí prístroja by nemala byť väčšia ako 1000 mm. Ak potrebujete predlížit vypúšťaciu (odtokovú) hadicu, ubezpečte sa, že použijete rovnakú vypúšťaciu (odtokovú) hadicu. Celková dlžka odtokovej hadice nesmie byť viac než 4 m, inak sa zníži čistiaci efekt prístroja.

Demontáž

Ak prístroj demontujete, treba dodržať správne poradie úkonov:

1. Najprv odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Uzavrite prívod vody.
3. Uvolnite hadice na odtok a prítok vody.
4. Uvolnite upevňovacie skrutky.
5. Ak je k umývačke pripevnený doskový podstavec, demontujte ho.
6. Vytiahnite umývačku a pritom opatrne vytiahnite hadice na odtok a prítok vody a prívodný kábel.

Odpojenie prívodu vody

1. Vypnite prívod vody (kohútik).
2. Stlačením tlačidla uvolníte tlak vody v prívodnej hadici. Pri zníženom tlaku nedôjde k nechcenému vystreknutiu vody z hadice.
3. Odskrutkujte prívodnú hadicu od kohútika.

Vypustenie prebytočnej vody z hadíc

Ak je vypúšťacia (odtoková) hadica napojená na odpadové potrubie v maximálne povolenej výške, prebytočnú vodu nemožno vypustiť úplne. Vypúšťaciu (odtokovú) hadicu treba odpojit od odpadového potrubia a položiť ju čo najnižšie. Pri vypustení prebytočnej vody z umývačky umiestnite vedľa odpojenej vypúšťacej (odtokovej) hadice napr. lavór, do ktorého prebytočná voda z hadíc vytečie.

RIEŠENIE PROBLÉMOV

Väčšinu drobných porúch, ktoré sa pri používaní umývačky vyskytnú, dokážete odstránit sami bez toho, aby ste museli volat servisnú službu. Nasledujúci prehlad vám pomôže nájst príčiny problémov.

Popis poruchy Možná	príčina Riešenie
Spotrebič nefunguje	Istič má poruchu	V rozvádzači skontrolujte istič, či je v prevádzky schopnom stave. Odpojte všetky ostatné spotrebiče, ktoré sú pripojené na rovnaký okruh.
	Zástrčka nie je pripojená do zásuvky	Skontrolujte, či je prístroj zapnutý a dvere prístroja zavreté.Skontrolujte zapojenie zástrčky do zásuvky.
	Nízky tlak vody	Skontrolujte, či je otvorený prívod vody a či prívodná hadica je pevne pripojená ku kohútiku prívodu vody, či hadica nie je ohnutá.
	Dvere prístroja nie sú správne zavreté	Ubezpečte sa, že dvere prístroja pevne doliehajú.
Z prístroja sa neodčerpáva voda	Zlomená odtoková hadica Skontrolujte odtokovú hadicu.
	Upchatý filter	Skontrolujte hrubý filter (pozri kapitolu „čistenie filtra”)
	Upchatý odpad	Skontrolujte odpad, či nie je upchatý. V prípade upchatého odpadu ho vyčistite.Než sa obrátite na kvalifikovaného odborníka, odpojte vypúšťaciu (odtokovú) hadicu od odpadu a overte, či z nej odteká voda. Na zachytenie vody z vypúšťacej (odtokovej) hadice použite napr. vedro alebo inú väčšiu nádobu.
Mydlová voda v čistiacom priestore prístroja	Nevhodný čistiaci prípravok, rozliate leštídlo	Používajte iba čistiace prípravky, ktoré sú určené pre umývačky riadu. Ak sa v čistiacom priestore objaví mydlová pena, prístroj nechajte otvorený, aby pena mohla vyprchat. Do čistiaceho priestoru prilejte 4,5 litra studenej vody, prístroj zavrite a potom odčerpajte vodu. V prípade potreby tento postup zopakujte. Rozliate leštídlo vždy čo najskôr utrite.
	Rozliate leštídlo Rozliate leštídlo	o vždy čo najskôr utrite.
Škvrny v čistiacom priestore	Použili ste farebný čistiaci prípravok	Nepoužívajte čistiace prípravky obsahujúce farbivá.
Biely film na vnútornom povrchu umývačky.	Usadené minerály z tvrdej vody	Použite vlhkú špongiu a čistiaci prípravok a navlečte si gumené rukavice. Nikdy nepoužívajte iné čistiace prípravky než ktoré sú určené pre umývačky riadu.
Škvrny na príbore	Použitý príbor nie je odolný voči korózii
	Prístroj nebol spustený potom, čo sa pridala sol do umývačky. Kúsky soli sa dostali do čistíaceho cyklu	Po pridaní solivždyspustte rýchly čistiaci program bez vloženého riadu.
	Uvolnený kryt zásobníka zmäkčovadla	Skontrolujte kryt zásobníka zmäkčovadla a ubezpečte sa, že je správne dotiahnutý.
Klepotajúci zvuk v čistiacom priestore prístroja počas spusteného čistíaceho programu	Spodné alebo horné ostrekovacie rameno je blokované riadom alebo zvyškami jedla	Prerušte program, skontrolujte umiestnenie riadu alebo riad premiestnite, príp. vyčistite rameno od zvyškov jedla.
Rachotivý zvuk v čistiacom priestore prístroja počas spusteného čistíaceho programu	Riad sa počas spusteného programu pohybuje volne v čistiacom priestore prístroja	Prerušte program a riad umiestnite tak, aby nedošlo k samovolnému uvolneniu počas čistíaceho programu.
Klepotavý zvuk vo vodovodnom potrubí	Môže byť spôsobený prierezom potrubia	Na fungovanie umývačky nemá tento zvuk žiadny vplyv. V prípade pochybností sa obráťte na kvalifikovaného odborníka.
Kryt zásobníka čistíaceho prípravku nejde zatvorit'	Zásobník je preplnený.	Odoberte prebytočné množstvo čistíaceho prípravku.
	Mechanizmus blokujú prilepené zvyšky čistíaceho prípravku.	Očistite zatvárací mechanizmus zásobníka čistíaceho prípravku.
Riad je špinavý	Riad nebol správne umiestnený	Pozri kapitolu „Uloženie riadu“.
	Zvolený čistiaci program nebol dostatočne silný	Zvolte intenzívnejší čistiaci program.
	Nedostatočné množstvo čistíaceho prípravku	Použite väčšie množstvo čistíaceho prípravku.
	Rameno je blokované riadom alebo zvyškami jedla	Skontrolujte umiestnenie riadu, príp. očistite rameno od zvyškov jedla.
	Filter môže byť zanesený alebo zle nasadený. Môže dôjst’k zablokovaniu ostrekovacích ramien	Vyčistite alebo správne nasadte filter. Vyčistite ostrekovacie ramená (pozri kapitolu „Čistenie a údržba ostrekovacích ramien“).
Stopy na skle	Kombinácia mäkkej vody a príliš veľkého množstva čistíaceho prípravku	Používajte menej čistíaceho prípravku, ak máte mäkkú vodu, a na umytie skla zvolte najkratší čistiaci cyklus.
Čierne alebo sivé škvrny na riade	Hliníkový príbor sa počas čistenia dotýkal riadu	Na vyčistenie týchto škvín použite jemný brúsny prostriedok. Tento prostriedok nevkladajte do umývačky!!!
Riad je mokrý	Nesprávne uložený riad Pozri kapitolu „Uloženie riadu“.
	Málo leštidla	Zvýšte množstvo leštidla, príp. doplňte dávkovač leštidla.
	Riad sa po dokončenom čistiacom cykle vyberá príliš skoro	Nevyberajte riad hned’po skončení čistiaceho cyklu. Pootvorte dvere, aby prebytočná para mohla vyjst’ von. S vybratím riadu začnite, ked’ riad bude takmer studený na dotyk. Najprv vždy vyprázdnite spodný kôš, aby sa zabránilo kvapkaniu vody z horného koše na dolný.
	Zvolili ste nevhodný čistiaci program.	Krátky čistiaci program zníži výkon čistenie riadu a aj teplota je pri čistenie nižšia. Zvolte čistiaci program s dlhšie trvajúcim čistiacim cyklom.
	Príbor s drevenou rukovátou	Odvádzanie vody je z tohto príboru ovel’a tažšie. Tento príbor nie je vhodný na umývanie v umývačke.

HLÁSENIA PORÚCH

Ak vznikne porucha, umývačka bude zobrazovať tieto identifikačné chybové kódy:

Kód Popis poruchy Možná príčina
E1 Dlhý čas napúštania		Vodovodné kohútiky nie sú otvorené alebo je obmedzený prívod vody, alebo je príliš nízky tlak vody.
E3	Nedosiahnutie požadovanej teploty.	Porucha výhrevného telesa
E4 Pretekanie Niektoré časti umývačky netesnia
ED	Výpadok komunikácie medzi riadiacou jednotkou a displejom	Prerušený obvod alebo porušené komunikačné vedenie.

Poznámka:

• V prípade pretečenia spotrebiča vypnite hlavný prívod vody a potom sa obrátte na servis.
- Pred opätovným spustením prístroja odstráňte z vnútorného priestoru prebytočnú vodu.

ROZMERY UMÝVAČKY

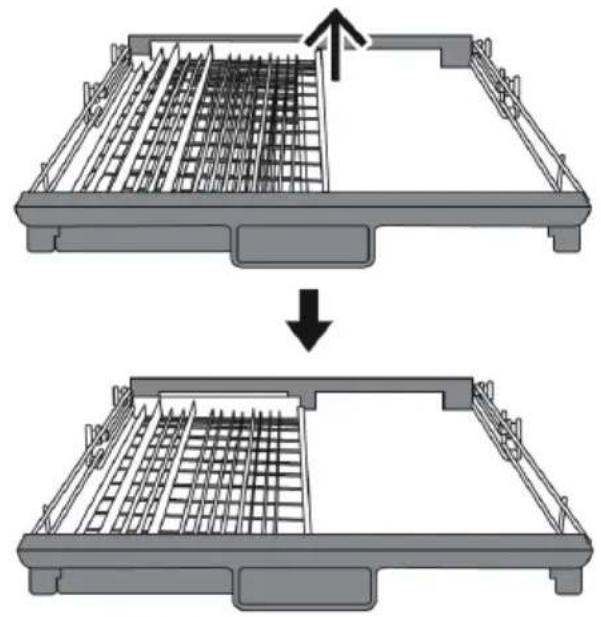

Poloha 4 –vyberte pravú stranu koša, ľavá strana koša zostane plochá.

• Preferujte recykláciu obalových materiálov a starých prístrojov.
• Škatulu od prístroja môžete dať do zberu triedeného odpadu.
• Plastové vrecúška z polyetylénu (PE) odovzdajte do zberného materiálu na recykláciu.

Recyklácia prístroja na konci jeho životnosti:

Tento prístroj je označený podľa európskej smernice 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že výrobok nepatrí do domáceho odpadu. Treba ho odovzdať na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabránite ničeniu životného prostredia a ľudského zdravia. Likvidácia musí byť vykonaná v súlade s predpismi na likvidáciu odpadu Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpili.

PODZIEKOWANIE

Názov Ulica PSČ Mesto Telefón E-mail

CONCEPT	Hurbanova	911 01 Trenčín [phone] [e-mail]
Slovensko s.r.o.	1563/23

Polska
