OT 651 X - Kuchynský odsávač pár Mora - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Mora
Model	OT 651 X
Určenie	Na zabudovanie do skrinky alebo inej štruktúry
Režimy práce	Odsávanie (odvádzanie von) alebo recirkulácia (s uhlíkovým filtrom)
Počet rýchlostí	3
Osvetlenie	LED, max 3 W, závit E14
Protitukový filter	Kovový, umývateľný (aspoň raz mesačne, ručne alebo v umývačke)
Uhlíkový filter	Voliteľný, výmena maximálne každé 4 mesiace
Ovládanie	Tlačidlá: vypínač svetla, rýchlosti 1-3, vypínač motora
Špeciálna funkcia	Vysúvacia zásuvka so systémom automatického zatvárania „slow motion”
Materiál krytu	Nerezová oceľ
Napájanie	230 V ~ 50 Hz (napätie podľa výrobného štítku)
Minimálna vzdialenosť od varnej dosky	Elektrická: 50 cm, plynová/kombinovaná: 65 cm
Priemer odvádzacieho potrubia	Zhodný s priemerom spojovacej príruby (nie je súčasťou balenia)
Bezpečnostné prvky	Odpojenie napájania pred čistením, odporúčaný dvojpólový vypínač; nepoužívať s časovačom alebo diaľkovým ovládaním
Náhradné diely	LED žiarovky E14, uhlíkový filter, protitukový filter
Hmotnosť (orientačná)	cca 10 kg (odhadom)

Často kladené otázky - OT 651 X Mora

Ako často treba čistiť protitukový filter?

Protitukový filter treba čistiť aspoň raz mesačne. Je možné ho umývať ručne jemným čistiacim prostriedkom alebo v umývačke pri nízkej teplote a krátkom cykle. Treba pamätať, že umývanie v umývačke môže spôsobiť mierne odfarbenie, ale neovplyvňuje to výkon filtra.

Ako vymeniť žiarovku v odsávači Mora OT 651 X?

Najprv odpojte odsávač od napájania. Úplne vysuňte vysúvaciu zásuvku a potom odstráňte mriežku, aby ste získali prístup k objímke žiarovky. Vymeňte poškodenú žiarovku za novú LED s max. výkonom 3 W a závitom E14. Znova nasaďte mriežku. Ak osvetlenie stále nefunguje, kontaktujte servis.

Je možné uhlíkový filter umývať alebo regenerovať?

Nie, uhlíkový filter nesmie byť umývaný ani regenerovaný. Keď je nasýtený, treba ho vymeniť za nový. Obdobie výmeny je maximálne 4 mesiace, ale môže byť kratšie v závislosti od intenzity používania a pravidelnosti čistenia protitukového filtra.

Aká je minimálna vzdialenosť medzi odsávačom a plynovým sporákom?

Minimálna vzdialenosť od plynovej alebo kombinovanej varnej dosky je 65 cm. V prípade elektrických sporákov je táto vzdialenosť 50 cm. Ak návod na sporák udáva väčšiu vzdialenosť, treba dodržať jeho odporúčania.

Môže odsávač Mora OT 651 X pracovať ako recirkulačný?

Áno, odsávač môže pracovať v recirkulačnom režime. Vyžaduje to inštaláciu uhlíkového filtra (zakúpeného samostatne). Vzduch je očistený od tuku a pachov a potom vrátený do miestnosti cez mriežky v hornom kryte komína. V režime odsávania treba uhlíkový filter odstrániť.

Ako nainštalovať uhlíkový filter?

Najprv vyberte protitukový filter. Potom umiestnite uhlíkový filter na každú stranu odsávača a pripojte ho k príslušným úchytom. Nakoniec nasaďte späť protitukové filtre. Pamätajte, že uhlíkový filter je potrebný len v recirkulačnej verzii.

Čo robiť, keď osvetlenie odsávača nefunguje?

Skontrolujte, či sú žiarovky správne nainštalované. Ak áno a stále nesvietia, odpojte odsávač od napájania a vymeňte žiarovku za novú LED 3W E14. Ak problém pretrváva, kontaktujte autorizovaný servis.

Je odsávač bezpečný pre deti?

Zariadenie môžu používať deti staršie ako 8 rokov a osoby so zníženými schopnosťami pod dohľadom. Treba dbať na to, aby sa deti nehrali s odsávačom. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Aké sú režimy práce odsávača?

Odsávač má 3 rýchlosti voliteľné tlačidlami (b, c, d) a tlačidlo vypínača motora (b). Okrem toho je samostatné tlačidlo vypínača svetla (a). Pre zvýšený výkon je k dispozícii aj vysúvacia zásuvka so systémom „slow motion”.

Ako pripojiť odvádzacie potrubie v režime odsávania?

V režime odsávania treba pripojiť odvádzaciu rúru (nie je súčasťou balenia) k spojovacej prírube odsávača. Priemer rúry musí byť zhodný s priemerom príruby. Treba použiť čo najkratšie potrubie s čo najmenším počtom ohybov (max. uhol 90°). Pred pripojením sa uistite, že uhlíkový filter bol odstránený.

NÁVOD NA OBSLUHU OT 651 X Mora

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovat' si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrát'te sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
  • Zariadenie môže byt' používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú s ňou sp nebezpečenstvo.

- Deti musia byt' kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mat’ dostatočné vetranie, ked’ kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

• Odsávač pár sa musí pravidelné čistit' ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.
• Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil. POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

- Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

• Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byt dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

enálsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené

• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

- Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit'

úraz elektrickým prúdom.

časovačom, samostatným dialkovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit' sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

- Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Výkonnost': EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlost’ len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost’ (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použit' s odsávaním mimo miestnost', alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

⚠️ UPOZORNENIE!

Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpit'.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

⚠️ UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odt'ahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odťahové potrubie.

! Používajte odt'ahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktivnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Pozor! Ak odsávač pary nie je vybavený uholným filtrom, ten musí byt' objednaný a namontovaný ešte pred použitím.

Montáž

Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou častou digestora nesmie byt' menšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

Siet'ové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial' je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v l'ahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokial' odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v l'ahko dosiahnutel'nom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opät' napojíte obvod digestora na siet'ové napájanie

a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/y s aktívnym uhlím – ak sa dodávajú (vid' príslušný odstavec). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so šraubami, záruky atd.), prípadne ich vyberte a uschovajte.

Tento typ digestore musí byt' vstavaný do závesnej skrinky alebo do inej podpory.

Činnost'

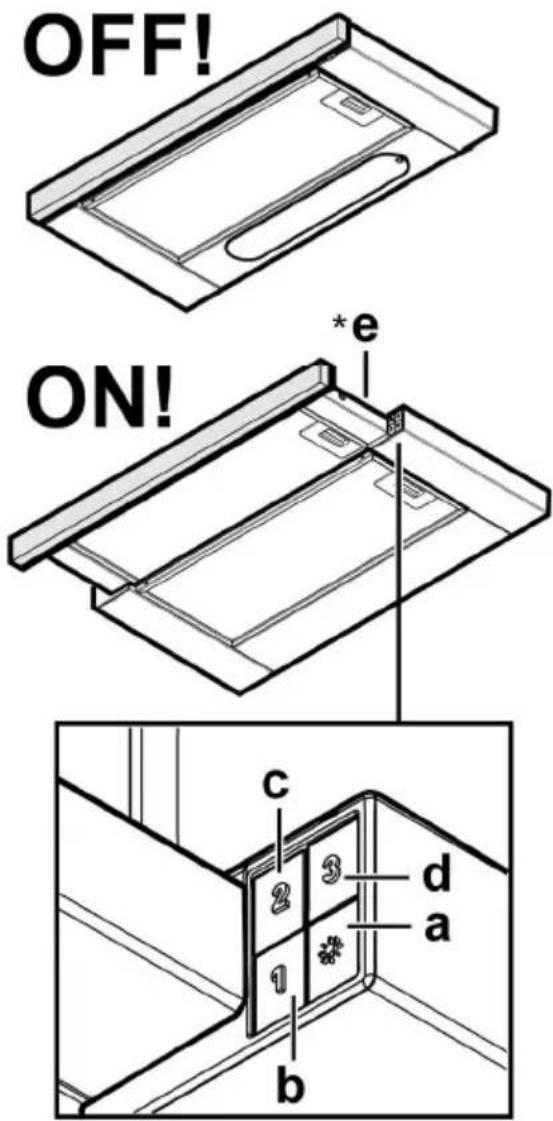

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

a. Vypínač svetla ON/OFF.

b. Vypínač svetla OFF/rýchlost' 1

c. Vol'ba rýchlosti 2

d. Vol'ba rýchlosti 3

Pri čistení je treba použit' VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽIVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽIVAJTE ALKOHOL!

Protitukový filter

Obr. 10-21

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 20

Udržuje neprijemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Vytiahnuť vysúvatelnú zásuvku.

Aby sa pristúpilo k miestu žiarovky, vybrať odsávaciu mriežku. Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 3W-E14. Dalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1d").

Namontujte naspät' mriežku.

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.

IBA v niektorých výrobkoch:

Ako voliteľné príslušenstvo sa vo výbave dodáva spätný ventil dymov. Ak sa to v montážnych podmienkach považuje za potrebné, (napr.: ak chýbajú ochranné kryty proti náhodnému opätovnému vniknutiu prúdov vzduchu zvonku), vložte ho do príslušného sedla vnútri prípojky výstupu vzduchu ešte pred montážou vypúšťacej trubky dymov.
