Typ výrobku	Kuchyňský odsavač par
Značka	Mora
Model	OT 651 X
Určení	Do vestavby do skříňky nebo jiné konstrukce
Provozní režimy	Odtah (odvod ven) nebo recirkulace (s uhlíkovým filtrem)
Počet rychlostí	3
Osvětlení	LED, max 3 W, závit E14
Tukový filtr	Kovový, omyvatelný (nejméně jednou měsíčně, ručně nebo v myčce)
Uhlíkový filtr	Volitelný, výměna maximálně každé 4 měsíce
Ovládání	Tlačítka: vypínač světla, rychlosti 1-3, vypínač motoru
Speciální funkce	Výsuvná zásuvka se systémem automatického zavírání „slow motion”
Materiál krytu	Nerezová ocel
Napájení	230 V ~ 50 Hz (napětí dle štítku)
Minimální vzdálenost od varné desky	Elektrická: 50 cm, plynová/kombinovaná: 65 cm
Průměr odvodního potrubí	Rovná průměru připojovací příruby (není součástí balení)
Bezpečnostní prvky	Odpojení napájení před čištěním, doporučený dvoupólový vypínač; nepoužívat s časovačem nebo dálkovým ovládáním
Náhradní díly	LED žárovky E14, uhlíkový filtr, tukový filtr
Hmotnost (orientační)	cca 10 kg (odhadem)

Často kladené otázky - OT 651 X Mora

Jak často je třeba čistit tukový filtr?

Tukový filtr je třeba čistit nejméně jednou měsíčně. Lze jej mýt ručně jemným čisticím prostředkem nebo v myčce při nízké teplotě a krátkém cyklu. Je třeba mít na paměti, že mytí v myčce může způsobit mírné zabarvení, ale neovlivňuje to účinnost filtru.

Jak vyměnit žárovku v odsavači par Mora OT 651 X?

Nejprve odpojte odsavač od napájení. Zcela vysuňte výsuvnou zásuvku a poté sejměte mřížku, abyste získali přístup k objímce žárovky. Vyměňte poškozenou žárovku za novou LED o maximálním výkonu 3 W se závitem E14. Znovu namontujte mřížku. Pokud osvětlení stále nefunguje, kontaktujte servis.

Lze uhlíkový filtr mýt nebo regenerovat?

Ne, uhlíkový filtr nesmí být prán ani regenerován. Jakmile je nasycený, je třeba jej vyměnit za nový. Doba výměny je maximálně 4 měsíce, ale může být kratší v závislosti na intenzitě používání a pravidelného čištění tukového filtru.

Jaká je minimální vzdálenost mezi odsavačem a plynovým vařičem?

Minimální vzdálenost od plynové nebo kombinované desky je 65 cm. V případě elektrických varných desek je tato vzdálenost 50 cm. Pokud návod k vařiči uvádí větší vzdálenost, je třeba se řídit jeho doporučeními.

Může odsavač par Mora OT 651 X pracovat jako recirkulační?

Ano, odsavač může pracovat v režimu recirkulace. To vyžaduje instalaci uhlíkového filtru (k zakoupení samostatně). Vzduch je čištěn od tuku a pachů a poté vracen do místnosti přes mřížky v horním krytu komína. V režimu odtahu je třeba uhlíkový filtr odstranit.

Jak nainstalovat uhlíkový filtr?

Nejprve vyjměte tukový filtr. Poté umístěte uhlíkový filtr na každou stranu odsavače a připojte jej k příslušným úchytům. Nakonec nasaďte zpět tukové filtry. Pamatujte, že uhlíkový filtr je potřeba pouze ve verzi recirkulace.

Co dělat, když osvětlení odsavače nefunguje?

Zkontrolujte, zda jsou žárovky správně namontovány. Pokud ano, a stále nesvítí, odpojte odsavač od napájení a vyměňte žárovku za novou LED 3W E14. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Je odsavač bezpečný pro děti?

Zařízení mohou používat děti starší 8 let a osoby s omezenými schopnostmi pod dozorem. Je třeba dohlížet, aby si děti s odsavačem nehrály. Čištění a údržba nesmí být prováděny dětmi bez dozoru.

Jaké jsou provozní režimy odsavače?

Odsavač má 3 rychlosti volené tlačítky (b, c, d) a tlačítko vypínače motoru (b). Dále je samostatné tlačítko vypínače světla (a). Pro zvýšený výkon je k dispozici také výsuvná zásuvka se systémem „slow motion”.

Jak připojit odvodní potrubí v režimu odtahu?

V režimu odtahu je třeba připojit odvodní potrubí (není součástí balení) k připojovací přírubě odsavače. Průměr potrubí musí být roven průměru příruby. Je třeba použít co nejkratší potrubí s co nejmenším počtem ohybů (max. úhel 90°). Před připojením se ujistěte, že byl uhlíkový filtr odstraněn.

NÁVOD K OBSLUZE OT 651 X Mora

CS Návod na montáž a používání

SK Návod na použitie a montáž

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače. • Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím. • Je nutné se ujistit, zda si děti nehrají se zařízením. • Čištění a údržba nesmí být prováděna dětmi bez dozoru.

- Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva. • Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOÚ ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě. • Při nedodržení pokynů pro čištění digestoře a výměnu a

čištění filtrů hrozí nebezpečí požáru.

• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.
  Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.

• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze úchytné šrouby dodané z výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci.
• V případě pochyb se obratte na pověřený servis nebo se poradte s odborným personálem.

⚠️ POZOR!

• V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.
- Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označený v souladu s evropskou směrnici 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku

pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištěním vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty. Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem

záhybů (maximální úhel záhybu: 90°).

! Vyhněte se zásadním změnám sekce vedení odtahu.

Pozor! Jestliže je digestoř vybaven uhlíkovým filtrem, je třeba ho odstranit.

Filtrační provedení

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Pozor! Jestliže digestoř není vybaven uhlíkovým filtrem, musí být objednán a namontován před užitím přístroje.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Sítové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Před zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.
• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.
• Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

Tento typ digestoře musí být vestavěn do závěsné skřínky anebo do jiné podpory.

Provoz

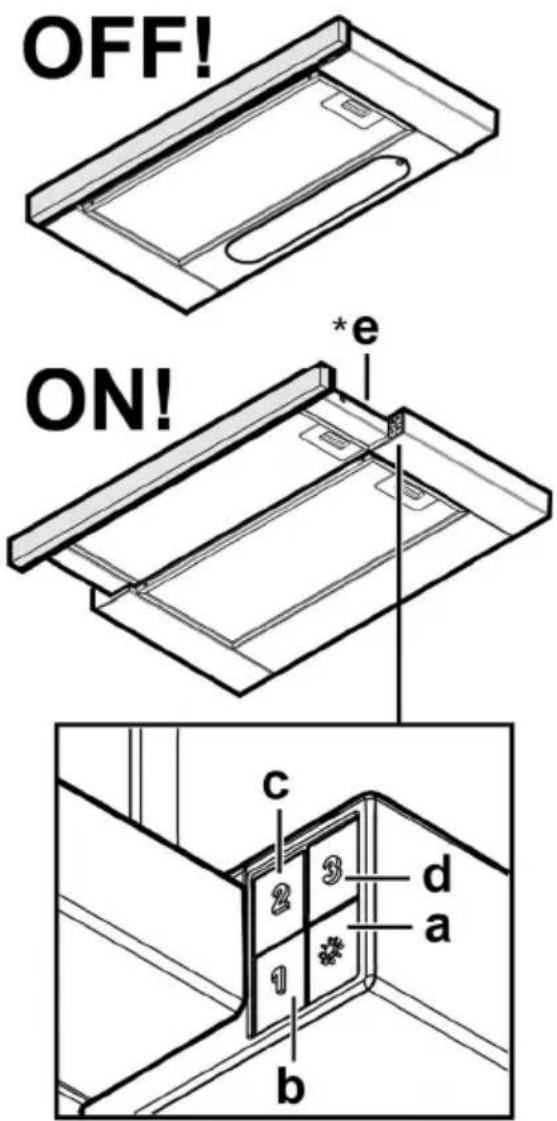

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

a. spínač osvětlení ON/OFF.

b. vypínač OFF/rychlost 1

c. volba rychlosti 2

d. volba rychlosti 3

(*)e. Vytahovací šuplík vybavený systémem automatického uzavírání "slow motion".

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čistícími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Obr. 10-21

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)-Obr. 20 Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Vyjměte tukový filtr.

Přiložte na každou stranu filtr s uhlíkem a zavěste ho na digestoř.

Vložte opět tukové filtry.

Výměna žárovek

Odpojte prístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

Vyjměte kompletně zásuvku.

Vyjměte odsávací mřížku abyste pronikly do úložného prostoru svítidel..

Vyměňte poškozenou žárovku.

Používejte pouze žárovky LED max. 3W E14. Další podrobnosti naleznete v přiloženém listu "ILCOS D" (alfanumerická pozice "1d").

Opět namontujte mřítku.

Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do uložení.

POUZE u některých výrobků:

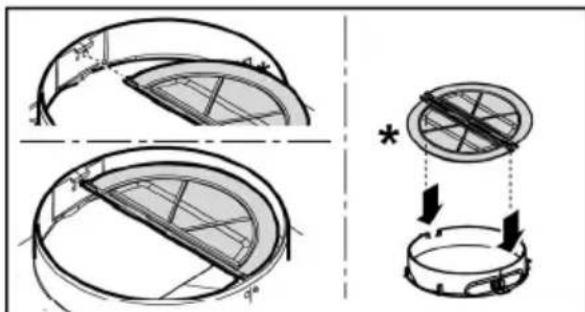

Jako volitelné příslušenství je k instalaci dodáván zpětný ventil pro kouřové výpary. Pokud to podmínky instalace považují za nezbytné (například: chybí ochrana před náhodným vniknutním průvanu z venku), zasuňte ventil do příslušné přípojky výstupu vzduchu před instalací kouřovodu.

- Nepoužívajte s programovacím zariadením,

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).

Pozor! Pokial' je digestor vybavený uhlíkovým filtrom, je Potrebné ho odstránit'.

Filtračná verzia

Elektrické napojenie

(*)e. Vyt'ahovacia zásuvka vybavená systémom automatického zatvárania "slow motion"

Údržba

Čistenie

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Vyberte tukový filter.

Priložte na každú stranu filter s uhlíkom a zaveste ho na digestor.

Vložte opät' tukové filtre.

Výmena žiaroviek
