OI 661 X - Kuchynský odsávač pár Mora - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Mora
Model	OI 661 X
Farba	Nerezová oceľ
Typ inštalácie	Zabudovateľné pod skrinku
Šírka	600 mm (60 cm)
Hĺbka	500 mm
Výška	100 mm
Hmotnosť netto	12 kg
Výkon motora	200 W
Maximálny prietok vzduchu	650 m³/h
Hlučnosť (max. rýchlosť)	65 dB(A)
Počet rýchlostí	3
Osvetlenie	LED, 2 x 1.5 W
Energetická trieda	A
Ročná spotreba energie	50 kWh
Priemer potrubia	150 mm
Napájanie	220-240 V, 50 Hz
Tukový filter	Hliníkový, umývateľný
Uhlíkový filter	Voliteľný (aktívne uhlie)
Typ ovládania	Elektronické tlačidlá
Typ odsávania	Odsávanie alebo recirkulácia
Diaľkové ovládanie	Nie je súčasťou
Záruka	2 roky
Súčasťou balenia	Inštalačná sada, návod na použitie

Často kladené otázky - OI 661 X Mora

Ako nainštalovať odsávač pár Mora OI 661 X?

Zmerajte otvor v skrinke, v prípade potreby ho vyrežte, pripevnite odsávač skrutkami, pripojte potrubie na odsávanie alebo nainštalujte uhlíkový filter na recirkuláciu a pripojte k napájaniu.

Ako vyčistiť tukový filter?

Odstráňte hliníkový tukový filter, umyte ho teplou vodou a jemným čistiacim prostriedkom, nechajte úplne vyschnúť a potom ho vráťte späť. Nepoužívajte abrazívne čistiace prostriedky.

Ako často by sa mal uhlíkový filter vymeniť?

Vymeňte uhlíkový filter každých 3 až 6 mesiacov v závislosti od frekvencie používania a varných návykov, aby sa zachoval výkon.

Prečo je môj odsávač pár hlučný?

Hluk môže byť spôsobený nesprávnou inštaláciou, vysokou rýchlosťou ventilátora alebo upchatými filtrami. Skontrolujte, či je odsávač bezpečne namontovaný a či sú filtre čisté.

Ako vymeniť LED svetlá?

LED svetlá by mal vymeniť kvalifikovaný technik. Postupujte podľa návodu na prístup. Používajte iba LED žiarovky špecifikované pre daný model.

Môžem používať odsávač bez potrubia?

Áno, môže pracovať v recirkulačnom režime. Musíte nainštalovať uhlíkový filter na zachytávanie pachov, kým sa vzduch uvoľní späť do kuchyne.

Aký je maximálny prietok vzduchu?

Maximálny prietok vzduchu je 650 m³/h pri najvyššej rýchlosti, vhodný pre stredne veľké kuchyne.

Ako resetovať alarm filtra?

Po vyčistení alebo výmene filtrov stlačte a podržte tlačidlo reset filtra asi na 3 sekundy, kým indikátor nezhasne.

Čo mám robiť, ak odsávač nefunguje?

Skontrolujte napájanie, uistite sa, že je zástrčka pripojená a istič je zapnutý. Skontrolujte poistku, ak je prístupná. Ak problém pretrváva, kontaktujte podporu.

Kde nájdem náhradné diely?

Náhradné diely, ako sú filtre a žiarovky, sú k dispozícii v autorizovaných servisných strediskách Mora alebo u online predajcov. Uveďte číslo modelu OI 661 X.

NÁVOD NA OBSLUHU OI 661 X Mora

Prísne dodržiavajte pokyny uvedené v tomto návode.

Výrobca odmieta prevziat' akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli Použit v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrát'te sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom „(*)“ sú volitel'né príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
• Zariadenie môže byt' používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokial' sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú s ňou spojené nebezpečenstvo.

- Deti musia byt' kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mat' dostatočné vetranie, ked' kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

• Odsávač pár sa musí pravidelne čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.
• Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byt' vykonané pod kontrolou, aby prehriaty olej sa nezapálil. POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

- Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

• Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spal’ujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dížku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit' úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením, časovačom, samostatným dialkovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit' sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost': EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
  (CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlost’ len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost’ (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Odsávač pary je zhotovený na používanie v odsávacej verzii s

vonkajšou evakuáciou

recirkuláciou

alebo vo filtračnej s vnútornou

Montáž

Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

Sietové napätie musí zodpovedat' napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial' je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v 'lahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokial' odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v 'lahko dosiahnutel'nom priestore aj po prevedení montáže, je nutné použit' dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepátí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opät' napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

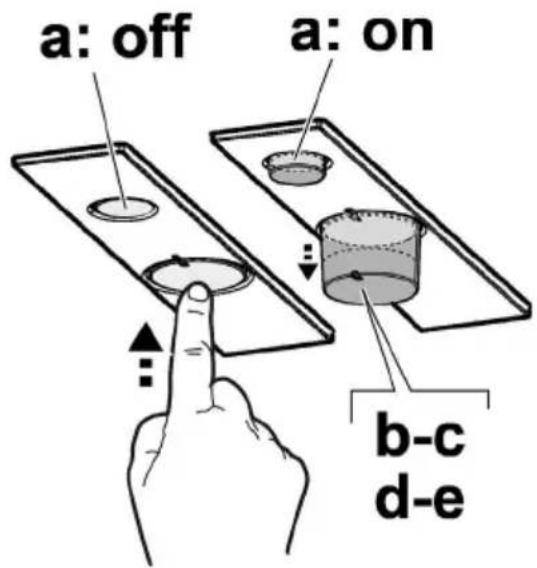

Činnost'

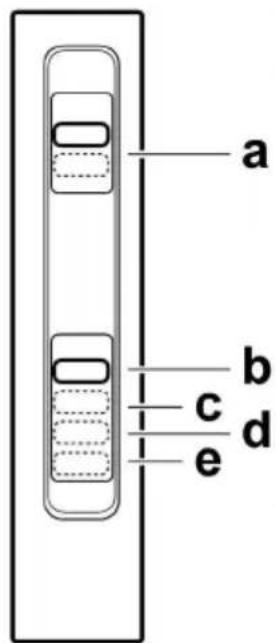

Digestor je vybavený ovládacím panelom s ovládaním rýchlostí odsávania a rozsvietením svetla pre osvetlenie varnej dosky.

a b c d e

c. - d. - e. Odsávacia výkonnost minimálna (c.), stredná (d.), maximálna (e.).

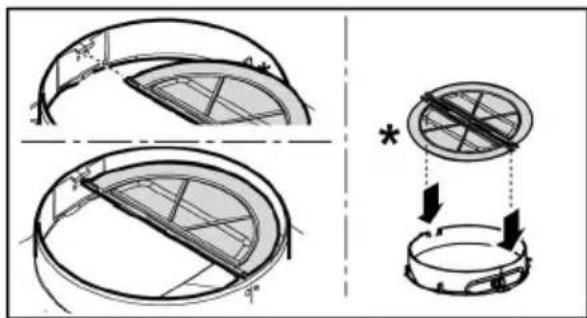

IBA v niektorých výrobkoch:

Ako voliteľné príslušenstvo sa vo výbave dodáva spätný ventil dymov. Ak sa to v montážnych podmienkach považuje za potrebné, (napr.: ak chýbajú ochranné kryty proti náhodnému opätovnému vniknutiu prúdov vzduchu zvonku), vložte ho do príslušného sedla vnútri prípojky výstupu vzduchu ešte pred montážou vypúšt'acej trubky dymov.

Pri čistení je treba použit VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 1-7

Musí byt čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Uhol'ný filter (iba pre filtračnú verziu)

Obr. 5

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom pripade je nutné nahradiť filter približne raz za 4 mesiace.

NEMÔŽE byt' umývaný alebo regenerovaný.

Výmena žiaroviek

Obr. 7

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Aby sa pristúpilo k miestu žiarovky, vybrat' odsávaciu mriežku.

Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 3W-E14. Dalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1d").

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.
