| Typ | Umývačka riadu |
| Značka | Whirlpool |
| Model | ADG 422 |
| Menovitá kapacita (počet súprav) | 10 |
| Trieda energetickej účinnosti | A++ |
| Ročná spotreba energie (kWh) | 211 |
| Ročná spotreba vody (L) | 2520 |
| Trieda účinnosti sušenia | A |
| Štandardný čas cyklu (min) | 180 |
| Hladina hluku (dB(A)) | 45 |
| Šírka (cm) | 44.5 |
| Výška (cm) | 82 |
| Hĺbka (cm) | 55 |
| Tlak prívodu vody (MPa) | 0.05 - 1.0 |
| Vstavané | Áno |
| Počet umývacích cyklov | 7 (Eco, Sixth Sense, 1 Hour, Fragile, Rapid, PreWash, Intensive) |
| Možnosti umývania | Start Delay, Multizone, Tablet |
| Nastavenie výšky horného koša | Áno |
| Kôš na príbor | Áno, s hornými mriežkami |
| Kapacita dávkovača soli (kg) | Približne 1 |
| Nastavenie dávkovača leštidla | 4 úrovne |
| Typ filtra | Trojitý filtračný systém (valcový, miskový, platňový) |
| Ochrana proti pretečeniu | Áno (New Acqua Stop na niektorých modeloch) |
| Hmotnosť (približne, kg) | 35 |
Často kladené otázky - ADG 422 WHIRLPOOL
Otázky používateľov k ADG 422 WHIRLPOOL
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Umývačky riadu vo formáte PDF zadarmo! Nájdite svoj návod ADG 422 - WHIRLPOOL a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. ADG 422 značky WHIRLPOOL.
NÁVOD NA OBSLUHU ADG 422 WHIRLPOOL
Umývací prostriedok a použitie umývačky, 44
Programy, 45
Špeciálne programy a Volitel'né funkcie, 46
Poruchy a spôsob ich odstránenia, 48
HU
Magyar
Használati útmutató
MOSOGATÓGÉP - Tartalom
Pred začatím používania produktu si dôkladne prečitajte pokyny. Obsahujú dôležité informácie týkajúce sa bezpečnej inštalácie, prevádzky a údržby. Tento návod na použitie uložte na bezpečné miesto pre prípad, že by ste doň potrebovali znova nahliadnut. V prípade predaja, darovania alebo premiestnenia spotrebiča děbajte na to, aby druhá strana spolu so spotrebičom dostala aj návod.
Spotrebič vyberte z obalu a uistite sa, či počas prepravy nedošlo k poškodeniu. Ak je spotrebič poškodený, kontaktujte predajcu a nepokračujte v inštalácii.
!
Počas používania umývačky riadu držiavajte nasledujúce opatrenia:
- Spotrebič je určený na umývanie domáceho riadu. Pri používaní sa riad'te pokynmi uvedenými v tomto návode.
- Tento spotrebič môžu používať deti vo veku 8 rokov a staršie a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnostami alebo nedostatkom skúseností a znalostí, ak sú pod dozorom alebo boli poučené o bezpečnom používaní spotrebiča a chápu riziká, ktoré sú s tým spojené. Deti sa so spotrebičom nesmú hrat.
- Čistenie a údržbu zo strany použivatel'a nesmú vykonávať deti bez dozoru.
- Spotrebič nie je dovolené inštalovat v exteriéroch, a to dokonca ani na miestach, ktoré sú kryté. Vystavenie zariadenia daždu a búrkam je mimoriadne nebezpečné.
- V blízkosti spotrebiča neskladujte horľavé materiály.
FII Voda v spotrebiči nie je pitná.
• V spotrebiči nepoužívajte rozpúšťadlá: hrozí nebezpečenstvo výbuchu!
- Dvierka nenechávajte v otvorenej polohe, pretože by mohlo dôjst'k zakopnutiu.
- Na otvorené dvierka nekladte žiadne predmety, nesadajte si na ne a nestúpajte na ne, pretože môže dôjst k prevrhnutiu spotrebiča dopredu.
- Otvorené dvierka spotrebiča unesú iba hmotnosť naloženého zásobníka, keď je vytiahnutý von.
- Po každóm cykle umývania a pred začatím čistenia spotrebiča z dôvodu prípravy na
vykonávanie údržby, ako aj v prípade výskytu poruchy, zatvorte prívod vody do spotrebiča a zástrčku vytiahnite z elektrickej zásuvky.
- Vykonávanie opráv a technických úprav smú zabezpečovať výlučne kvalifikovaní technici.
- Pri odpájaní spotrebiča od elektrickej zásuvky vždy uchopte zástrčku. Net'ahajte za kábel.
- Počas používania je potrebné vhodným spôsobom zamedzit' prístupu k zadnej strane spotrebiča, napríklad umiestnením zariadenia blízko k stene alebo nábytku.
- Obalové materiály držte mimo dosahu detí. Obalové materiály nie sú určené na hranie.
• Nedovolte detom hrat sa so spotrebičom. - Saponát, namáčací prostriedok a sol'skladujte mimo dosahu detí.
- Spotrebič je určený výlučne na použitie v domácnosti.
- Spotrebič nemožno používať, kým nie je dokončený proces inštalácie.
POKYNY TÝKAJÚCE SA UZEMNENIA
- Tento spotrebič musí byť uz Uzemnenie znižuje riziko zásahu elektrickým prúdom v prípade poruchy alebo nehody, kedže umožňuje viest' elektrický prúd cestou najmenšieho odporu. Tento spotrebič je vybavený elektrickým káblom s uzemňovacím vodičom zariadenia a uzemňovacou zástrčkou.
- Zástrčku je potrebné zapojiť do vhodnej elektrickej zásuvky, ktorá je nainštalovaná a uzemnená v súlade so všetkými miestnymi zákonmi a nariadeniami.
- Na pripojenie spotrebiča k elektrickej zásuvke nepoužívajte predlžovacie káble, adapté a adaptérové zástrčky.
- Nesprávne pripojenie uzemňovacieho vodiča zariadenia môže viest k riziku zásahu elektrickým prúdom.
- Ak máte pochybnosti o tom, či je spotrebič správne uzemnený, porad'te sa s kvalifikovaným elektrikárom alebo zástupcom servisnej služby. Ak zástrčka spotrebiča nie je kompatibilná s elektrickou zásuvkou, neupravujte ju. Oslovte kvalifikovaného elektrikára a nechajte si nainštalovať vhodnú elektrickú zásuvku.
SPRÁVNE POUŽITIE
- Dbajte na to, aby bol po inštalácii zabezpečený prístup k napájaniu spotrebiča (hlavná zástrčka).
- Ked'nakladáte predmety, ktoré chcete umyt:
1 – ostré predmety uložte tak, aby nepoškodili tesnenie dvierok;
2 – VÝSTRAHA: Nože a iné príslušenstvá s ostrými hrotmi musia byť uložené v košíku na príbory tak, aby ich hroty alebo čepele smerovali nadol, alebo ich možno umiestnit do vodorovnej polohy tak, aby ostrý koniec smeroval preč od prednej strany spotrebiča.
- Používajte výlučne saponáty a namáčacie prísady určené na použitie v automatických umývačkách riadu.
- VÝSTRAHA: Niektoré saponáty určené na použitie v umývačkách riadu sú silne zásadité. V prípade požitia môžu byť mimoriadne nebezpečné. Zabráňte kontaktu s pokožkou a očami a ked’ sú dvierka umývačky riadu otvorené, dbajte na to, aby sa do blízkosti umývačky nedostali deti. Po dokončení cyklu umývania skontrolujte, či je priečinok na saponát prázdny.
Ak je napájací kábel poškodený, je potrebné zabezpečit výmenu u výrobcu, jeho servisného zástupcu alebo osoby s podobnou kvalifikáciou, abynedošlo k vznikunebezpečnej situácie.
nnePryčas inštalácie nesmiete napájací kábel nadmerne alebo nebezpečne ohýbať alebo sploštovat. Nehrajte sa s ovládacími prvkami.
• Pri likvidácii obalových materiálov sa riadte miestnou legislatívou, aby bolo možné obalové materiály znova použit.
• Umývačku riadů používajte iba na určený účel.
- Spotrebič pripojte k vodovodu pomocou súpravy nových hadíc. Staré súpravy hadíc neodporúčame používať opakovane.
- Maximálny počet súprav riadu je uvedený v brožúre s informáciami o produkte.
OCHRANA ŽIVOTNÉHO PROSTREDIA
- Tento spotrebič je vyrobený z recyklovateľného alebo opätovne použitelného materiálu. Zošrotovanie musí prebehnút v súlade s miestnymi nariadeniami týkajúcimi sa likvidácie odpadu. Pred zošrotovaním nezabudnite odrezať napájací kábel, aby nebolo možné spotrebič znova použit.
- Podrobnejšie informácie týkajúce manipulácie s týmto produktom a jeho recyklácie vám poskytnú miestne úrady zodpovedné za triedený zber odpadu alebo pracovníci obchodu, v ktorom ste spotrebič kúpili.
LIKVIDÁCIA OBALOVÉHO MATERIÁLU
- Obal je vyrobený zo 100 % recyklovatel'ného materiálu a je označený recyklačným
symbolom. Jednotlivé časti obalového materiálu nie je dovolené ponechávať volne pohodené v prírode. Ich likvidácia musí prebehnút v súlade s nariadeniami miestnych úradov.
• Smernica Európskeho parlamentu a Rady 2012/19/EU o odpade z elektrických a elektronických zariadení (OEZZ) stanovuje, že domáce spotrebiče sa nemajú likvidovať s bežným tuhým komunálnym odpadom. Vyradené spotrebiče by sa mali zberať osobitne s ciel’om optimalizovať náklady na opätovné využitie a recykláciu materiálov, ktoré sa nachádzajú v zariadeniach, a zároveň zabrániť potenciálnemu poškodeniuživotného prostredia a verejného zdravia. Preškrtnutý symbol smetného koša, ktorý sa nachádza na všetkých produktoch, pripomína majitel’om ich zaväzky v súvislosti s triedeným zberom odpadov. ďalšie informácie týkajúce sa správnej likvidácie domácich spotrebičov poskytnú majitel’om príslušné verejné úrady alebo predajcovia spotrebičov.
FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK
- Skontrolujte, či nie ste schopní poruchu odstránit' sami (vid' Poruchy a spôsob ich odstránenia).
- Opätovne uved'te do chodu umývací program, s cieľom overit', či bola porucha odstránená.
- V prípade negatívneho výsledku sa obrátte na Servisní službu alebo na autorizovaného technika;
Nikdy sa neobracajte so žiadost'ou o pomoc na autorizovaných technikov.
Pri hlásení poruchy uvedte:
- druh poruchy;
• model zariadenia (Mod.);
• výrobné číslo (S/N).
Tieto informácie sú uvedené na štítku s technickými údajmi, umiestnenom na zariadení. (vid' Popis zariadenia).
Szerviz
| Opis výrobku | |
| Značka | WHIRLPOOL |
| Model | ADG 422 |
| Kapacita počtu štandardných súprav riadu (1) | 10 |
| Trieda energetickej účinnosti na stupnici A+++ (najnižšia spotreba) až D (vysoká spotreba) | A++ |
| Ročná spotreba energie v kWh (2) | 211 |
| Spotreba energie štandardného umývacieho cyklu v kWh | 0.74 |
| Spotreba energie vo vypnutom stave vo W | 0.5 |
| Spotreba energie v režime ponechania v zapnutom stave vo W | 5.0 |
| Ročná spotreba vody v litroch za rok (3) | 2520 |
| Trieda účinnosti sušenia na stupnici od G (minimálna účinnosť) až po A (maximálna účinnosť) | A |
| Dĺžka programu pri štandardnom umývacom cykle v minútach | 180 |
| Dĺžka režimu ponechania v zapnutom stave v minútach | 12 |
| Emisa hluku v dB(A) re 1 pW | 45 |
| Vstavaný spotrebič | Áno |
| 1) Informácie uvedené na štítku a v informačnom liste sa vzťahujú na štandardný umývací cyklus. Tento program je vhodný na umývanie bežne znečisteného riadu. Jedná sa o najúčinnejší program z hľadiska kombinovanej spotreby energie a vody. Štandardný umývací cyklus korešponduje s cyklom Eco. | |
| 2) Na základe 280 štandardných umývacích cyklov pri použití studenej vody a spotreby v režime nízkej spotreby energie. Skutočná spotreba energie závisí na tom, ako je spotrebič používaný. | |
| 3) Na základe 280 štandardných umývacích cyklov. Skutočná spotreba vody závisí na tom, ako je spotrebič používaný. | |
Pri prenášaní udržujte zariadenie podľa možností vo zvislej polohe; v prípade potreby ho môžete naklonit' na zadnú stranu.
Pripojenie k rozvodu vody
⚠️ Prispôsobenie elektrického rozvodu a rozvodu vody pre inštaláciu musí vykonať kvalifikovaný pracovník.
Prívodná hadica a vypúšťacia hadica vody musia byt' nasmerované doprava alebo dol'ava, aby bola umožnená čo najlepšia inštalácia.
Hadice nesmú byť ohnuté alebo pritlačené umývačkou.
Pripojenie hadice pre prívod vody
- Hadicu je potrebné pripojit' ku prípojke vody s veľkost'ou 3/4" typu plyn, so studenou alebo teplou vodou (max. 60 °C).
- Nechajte vodu odtiect', až kým nebude priezračná.
- Riadne priskrutkujte prívodnú hadicu a otvorte ventil.
Ak dížka prívodnej hadice nebude dostatočná, obrátte sa na špecializovanú predajňu alebo na autorizovaného technika (vid' Servisná služba).
Tlak v rozvode vody sa musí pohybovať v rozmedzí hodnôt uvedených v tabul’ke Technických údajov; v opačnom prípade by sa mohlo stat’, že umývačka nebude fungovať správne.
Dbajte na to, aby hadica nebola príliš ohnutá alebo stlačená.
Pripojenie vypúšt'acej hadice k odpadovému potrubiu
Pripojte vypúšťaciu hadicu do odpadového potrubia s minimálnym priemerom 2 cm. (A)
Prípojka vypúšťacej hadice sa musí nachádzat' vo výške od 40 do 80 cm od podlahy alebo od plochy, na ktorej je uložená umývačka.
S cieľom zaručit', aby nedochádzalo k vytopeniu, umývačka:
- je vybavená systémom, ktorý preruší prívod vody v prípade porúch alebo úniku vody dovnútra umývačky.
Niektoré modely sú vybavené tiež prídavným bezpečnostným zariadením New Acqua Stop, ktoré zaručuje ochranu proti vytopeniu aj v prípade pretrhnutia prívodnej hadice.
UPOZORNENIE: NEBEZPEČNÉ NAPÄTIE!
Prívodná hadica vody nesmie byť v žiadnom prípade prerezaná, pretože obsahuje súčasti pod napätím.
- zásuvka je uzemnená a že vyhovuje normám;
- zásuvka je schopná zniest' maximálnu záťaž odpovedajúcu menovitému príkonu zariadenia, uvedenému na štítku s menovitými údajmi, umiestnenom na vnútornej strane dvierok (vid' kapitola Popis umývačky);
- napájacie napätie odpovedá hodnotám uvedeným na štítku s technickými údajmi, umiestnenom na vnútornej strane dvierok;
- zásuvka je kompatibilná so zástrčkou zariadenia. V opačnom prípade požiadajte o výmenu zástrčky autorizovaného technika (vid' Servisná služba), nepoužívajte predlžovacie šnúry ani rozvodky.
Po inštalácii zariadenia musia kábel elektrického napájania a zásuvka elektrického rozvodu zostat' lahko prístupné.
Kábel nesmie byt ohnutý ani stlačený.
V prípade poškodenia musí byť napájací kábel vymenený výrobcom alebo strediskom Servisnej služby, aby sa predišlo akémukoľvek riziku. (Vid' Servisná služba)
Firma neponesie žiadnu zodpovednosť za následky spôsobené nerešpektovaním uvedených pokynov.
Ustavenie a vyrovnanie do vodorovnej polohy
- Umiestnite umývačku na rovnú a pevnú plochu. Vyrovnajte zariadenie do vodorovnej polohy odskrutkovaním alebo zaskrutkovaním predných nožičiek. Dokonalé vyrovnanie do vodorovnej polohy zabezpečí stabilitu zariadenia a zamedzí vzniku vibrácií a hluku.
- Po vstavaní umývačky prilepte pod drevenú policu priesvitný samolepiaci pás, chrániaci policu pred prípadným kondenzátom.
- Je možné umiestniť umývačku tak, aby sa bočnými stenami alebo zadnou stenou dotýkala priľahlého nábytku alebo steny. Tento model umývačky môže byť tiež zasunutý pod dlhú pracovnú dosku (vid' Montážne pokyny).
- Výška zadnej nožičky sa nastavuje hexagonálnym puzdrom červenej farby, nachádzajúceho sa v spodnej čelnej časti, v strede umývačky, pomocou klůča s hexagonálnym otvorom s veľkostou 8 mm. Otáčaním v smere hodinových ručičiek sa výška zvyšuje a otáčaním proti smeru hodinových ručičiek sa výška znížuje. (vid návod pre vstavanie, priložený k dokumentácii)
Upozornenia pre prvé umývanie
Po inštalácii odstráňte tampóny umiestnené na košoch a pridržiavacie gumy na hornom koši (sk sú súčast'ou).
Nastavenie dekalcifikátora vody
Pred zahájením prvého umývania nastavte úroveň tvrdosti dodávanej vody. (vid kapitola Leštidlo a regeneračná sol)
Pri prvom naplnení nádržky dekalcifikátora je potrebné použit' vodu a následne je potrebné pridat' približne 1 kg soli; je úplne bežné, že určité množstvo vody vytečie.
Používajte len špecifickú sol' pre umývačky riadu.
Ak nenaplníte zásobník soli, môžete poškodit' dekalcifikátor y a ohrevný článok.
| Technické údaje | |
| Rozmery | Šírka 44,5 cmVýška 82 cmHábka 55 cm |
| Kapacita 10 štandardných súprav riadu | |
| Tlak vodyv prívodnom potrubi | 0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 – 145 psi |
| Napájacie napätie Vii štítok s menovitými údajmi | |
| Celkový príkon Vii štítok s menovitými údajmi | |
| Poistka Vii štítok s menovitými údajmi | |
| Toto zariadenie je v zhode s nasledujúcimi smernicamiEurópskej únie:-93/68/EEC (CE Marking)-2006/95/EC (Low Voltage)-2004/108/EC (Electromagnetic Compatibility)-2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)-2010/30/EC (Energy Labelling)-2011/65/EC (RoHS)-2012/19/CE | |
SK

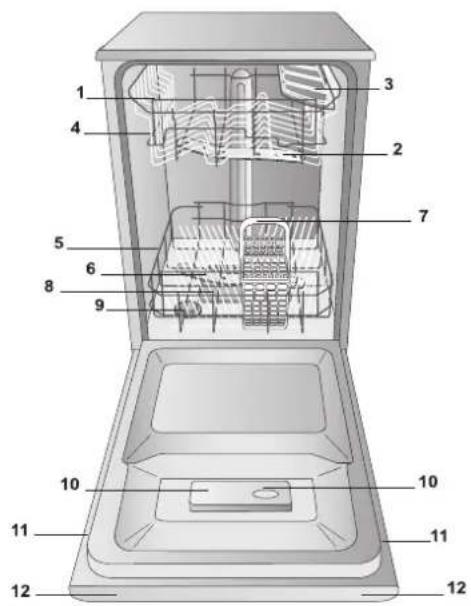

Celkový pohl'ad

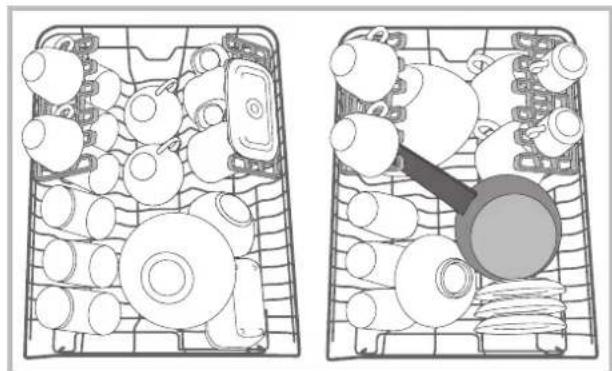

- Horný kôš
- Horné ostrekovacie rameno

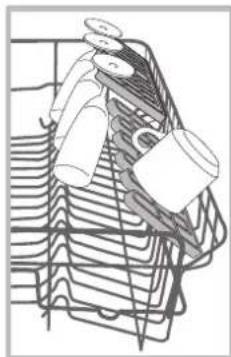

- Sklopné držiaky

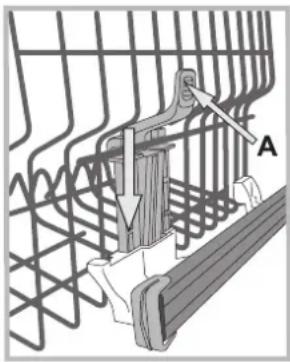

- Mechanizmus nastavenia výšky koša

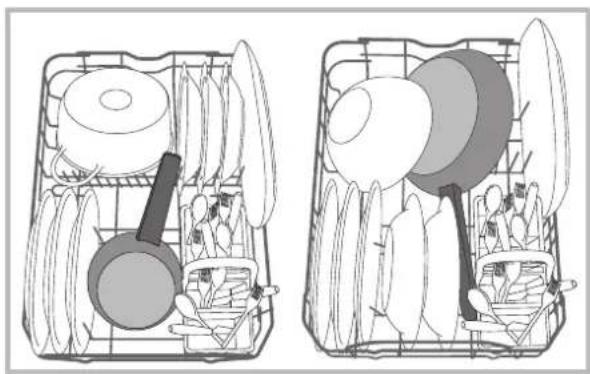

- Dolný kôš
- Spodné ostrekovacie rameno

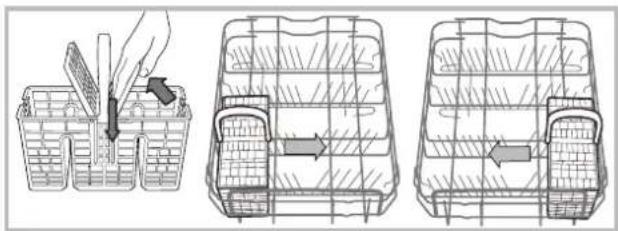

- Košík na príbory
- Umývací filter
- Nádobka na sol'
- Nádobky na umývací prostriedok a nádržka na leštidlo
- Štítok s technickými údajmi
- Ovládací panel

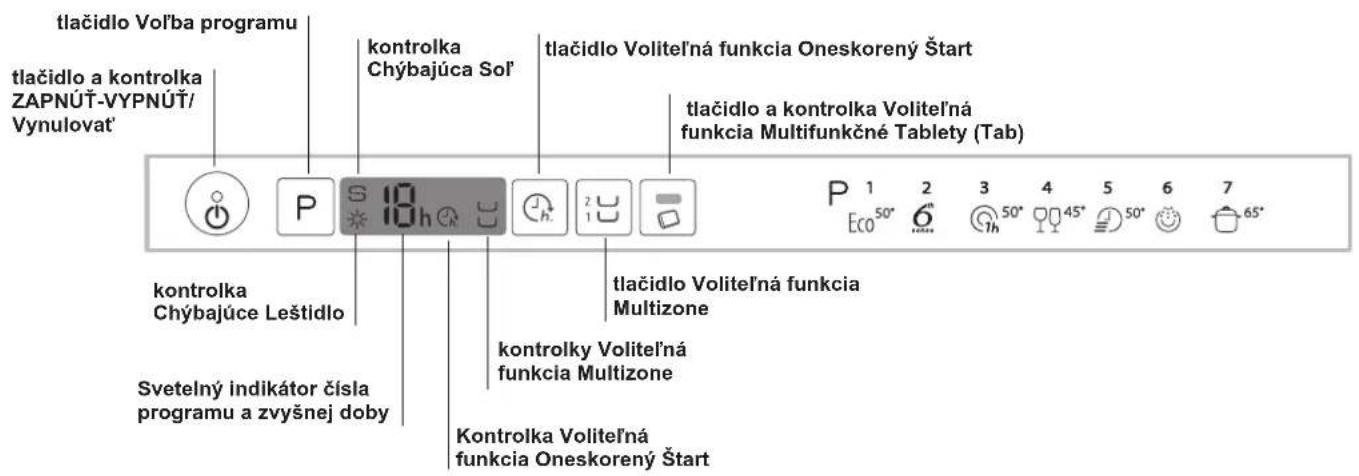

Ovládací panel
Používajte len špecifické umývacie prostriedky pre umývačky riadu. Nepoužívajte kuchynskú alebo priemyselnú sol'. Dodržujte pokyny uvedené na obale.
Ak použivate viacúčelový prostriedok, aj tak sa odporúča pridat' sol', obzvlášt' v prípade, ked' je voda tvrdá alebo veľmi tvrdá. (Dodržujte pokyny uvedené na obale).
Ak nebude pridaná sol' ani leštidlo, je celkom zrejmé, že kontrolky CHÝBAJÚCA SOL' a CHÝBAJÚCE LEŠTIDLO zostanú rozsvietené i nad'alej.
Dávkovanie regeneračnej soli
Použitie soli zabráni vytvoreniu VODNÉHO KAMEŇA na riade a na funkčných častiach umývačky.
* Je dôležité, aby nádobka na sol' nebola nikdy prázdna.
* Je dôležité nastavit tvrdost vody.
Nádobka na sol' sa nachádza v spodnej časti umývačky(vid' Popis) a je potrebné ju naplnit:
- ked na ovládacom paneli bliká kontrolka CHÝBAJÚCE SOL;
- vid' autonómia uvedená v tabul'ke tvrdosti vody.
vytečenie malého množstva vody je úplne
bežným javom.
- Odložte lievik, odstráňte zvyšky soli z hrdla; pred zaskrutkovaním uzáveru ho opláchnite pod tečúcou vodou.
Odporúča sa vykonat' tento úkon pri každom doplňovaní soli.
Dostatočne dotiahnite uzáver, aby sa do nádobky na sol' počas umývania nedostal umývací prostriedok (mohlo by tak dôjst' k trvalému poškodeniu dekalcifikátora).
Ked' je potrebné doplnit' sol', odporúča sa urobit' to pred zahájením umývania.
Nastavenie podl'a tvrdosti vody
Na dosiahnutie dokonalej činnosti zmäkčujúceho dekalcifikátora je nevyhnutné nastavit' ho v závislosti na tvrdosti dodávanej vody. Potrebný údaj o tvrdosti vody je možné získat' od organizácie, ktorá sa zaoberá dodávkou pitnej vody. Nastavená hodnota odpovedá priemernej tvrdosti vody.
- Zapnite umývačku tlačidlom ZAPNUTIE/VYPNUTIE
• Vypnite ju tlačidlom ZAPNUTIE/VYPNUTIE - Držte stlačené tlačidlo P 5 sekúnd, až kým nebudete počut' pípnutie.
- Zapnite umývačku tlačidlom ZAPNUTIE/VYPNUTIE
- Bude blikat' číslo úrovne aktuálnej vol'by a kontrolka soli (len blikajúca kontrolka).
- Stlačte tlačidlo P a zvoľte požadovanú úroveň tvrdostývid' tabul'ka tvrdosti).
• Vypnite ju tlačidlom ZAPNUTIE/VYPNUTIE
• Nastavenie bolo ukončené!
| Tabul'ka tvrdosti vody | Priemerná autonómia nádobka na sol' pri 1 umývacom cykle denne | |||
| úroveň | ° dH ° fH mmol/l | mesiace | ||
| 1 | 0 - 6 | 0 - 10 | 0 - 1 | 7 mesiacov |
| 2 | 6 - 11 | 11 - 20 | 1,1 - 2 | 5 mesiacov |
| 3 | 12 - 17 | 21 - 30 | 2,1 - 3 | 3 mesiacov |
| 4 | 17 - 34 | 31 - 60 | 3,1 - 6 | 2 mesiacov |
| 5 | 34 - 50 | 61 - 90 | 6,1 - 9 | 2/3 týždne |
| Od 0 ° f do 10 ° f sa odporúča nepoužívať sol'. Pri nastavení 5 môže dôjst' k predlženiu doby. | ||||
(° dH = tvrdost' v nemeckých stupňoch - ° fH = tvrdost' vo francúzskych stupňoch - mmol/l = milimol/liter)
Dávkovanie leštidla
- ked' na ovládacom paneli/displeji bliká kontrolka/symbol CHÝBAJÚCE LEŠTIDLO
- ked sa optický indikátor, ktorý sa nachádza na dvierkach nádobky „E“, zmení z tmavého na priesvitný.
dovnútra umývacieho priestoru.
- ak je na riade modrastý povlak, nastavte nízku hodnotu (1-2)
- ak sú na riade kvapky alebo škvrny vodného kameňa, nastavte vyššiu hodnotu (3-4).
Rady
Pred plnením odstráňte z riadu zvyšky jedla a vylejte z pohárov a z nádob tekutiny, ktoré v nich zostali. Oplachovanie pod tečúcou vodou nie je potrebné.
Riad umiestnite tak, aby zostal bez pohybu, a aby sa neprevrátil. Nádoby musia byť umiestnené otvorom nadol a konkávne alebo konvexné časti musia byť umiestnené do šikmej polohy, aby sa voda mohla dostať k všetkým povrchom a potom z nich odtiečť. Dávajte pozor na to, aby pokrievky, rukoväte, panvice a tácne nebránili otáčaniu ostrekovacích ramien. Malé predmety umiestnite do košíka na príbory.
Plastový riad a panvice z nepriňnavého materiálu majú tendenciu viac zachytávat' kvapky vody a preto bude stupeň ich osušenia nižší ako stupeň osušenia keramického alebo ocel'ového riadu. L'ahké predmety (ako napríklad plastové nádoby) musia byť podľa možností umiestnené do horného koša, a to tak, aby sa nemohli pohybovat'.
Po naplnení koša sa uistite, či sa môžu ostrekovacie ramená voľne otáčat.
Spodný kôš
Do spodného koša je možné ukladať hrnce, pokrievky, taniere, šalátové misy, príbory, atd'. Taniere a veľké pokrievky je potrebné umiestnit' po krajoch koša.
Odporúča sa umiestniť značne znečistený riad do spodného koša, pretože v tejto časti sú prúdy vody energickejšie a umožňujú dosiahnuť lepšie výsledky umývania.
Košík na príbory
Košík na príbory je vybavený hornými mriežkami pre lepšie umiestnenie príborov. Musí byť umiestnený výhradne v prednej časti spodného koša.
Naložte doň chúlostivý a ľahký riad: poháre, šálky, podšálky, tanieriky, nízke šalátové misy.
Sklopné držiaky s možnosťou zmeny polohy
Sklopné držiaky je možné umiestnit’ do troch rôznych výšok kvôli optimalizácii umiestnenia riadu v priestore koša.
Poháre na stopke je možné umiestnit' stabilne na sklopné držiaky, zasunutím stopky pohára do príslušných pozdížnych drážok.
Kvôli optimalizácii sušenia nastavte sklopné držiaky tak, aby mali väčší sklon. Pre zmenu sklonu nadvihnite sklopný držiak, mierne ho posuňte a umiestnite do požadovanej polohy.
Nastavenie výšky horného koša
Horný kôš je výškovo nastaviteľný: jeho horná poloha umožňuje umiestnenie nespratného riadu do spodného koša; spodná poloha umožňuje využiť priestor sklopných držiakov a vytvorit’ viac priestoru smerom nahor.
Silno odporúčame nikdy nenastavovat' výšku v okamihu, keď je zásobník naložený.
NIKDY nezdvíhajte alebo nespúšťajte kôš len na jednej strane.
Uvoľnite poistky na vodiacich drážkach koša na pravej i na l'avej Ak je kôš vybavený systémom Lift-Up (vid'obrázok), zdvihnite kôš tak, že ho uchopíte za boky a pohnete s ním smerom nahor. Pre návrat do spodnej polohy stlačte páky (A) na bokoch koša a sprevádzajte ho pri pohybe nadol.
Nevhodný riad
- Drevený príbor a riad.
- Chúlostivé dekorované poháre, riad od umeleckých remeselníkov a riad, ktorý je súčast'ou antikvariátu. Ich dekorácie totiž nie sú odolné.
- Časti zo syntetického materiálu, ktorý nie je teplotne odolný.
- Medený a cínový riad.
- Riad znečistený popolom, voskom, mazacím tukom alebo atramentom.
Dekorácie na skle, kusy hliníka a striebra by mohli mať počas umývania tendenciu zmenit' farbu a zosvetlit' sa. Aj niektoré druhy skla (napr. kryštálové predmety) by sa po opakovaných umývaniach mohli stať matnými.
Škody na skle a riade
Príčiny:
• Druh skla a postup výroby skla.
- Chemické zloženie umývacieho prostriedku.
- Teplota vody odpovedajúca príslušnému oplachovaciemu programu.
Rada:
- Používajte len poháre a porcelán so zárukou od výrobcu, ktorý ich vyhlasuje za umývatelné v umývačke riadu.
- Poháre a príbory vytiahnite z umývačky riadu bezprostredne po skončení umývacieho programu.
Dávkovanie umývacieho prostriedku
Dobrý výsledok umývania závisí aj od správného dávkovania umývacieho prostriedku. Pri prekročení odporúčaného množstva sa účinnosť umývania nezvýši, ale dôjde len k väčšiemu znečisteniu životného prostredia.
Dávkovanie môže byt' prispôsobené stupňu znečistenia.
Obvykle je pri bežnom znečistení potrebné použit' približne 25 g (v prípade práškového umývacieho prostriedku), alebo 25 ml (v prípade tekutého umývacieho prostriedku). V prípade použitia tabliet stačí jedna tableta.
Ak je riad málo znečistený, alebo ak bol predtým opláchnutý pod vodou, výrazne znížte množstvo umývacieho prášku.
Pre dosiahnutie dobrého výsledku umývania dodržujte aj pokyny uvedené na obale umývacieho prostriedku.
V prípade d'alších otázok vám odporúčame obrátit' sa na výrobcov umývacích prostriedkov.
Otvorte nádobku na umývací prostriedok tlačidlom D; nadávkujte umývací prostriedok podľa informácií uvedených v tabuľke programov:
- práškový alebo tekutý: vaničky A (umývací prostriedok pre umývanie) a B (umývací prostriedok pre predumytie)
- tablety: keď program vyžaduje použitie 1, vložte ju do nádobky A a zatvorte veko C; keď vyžaduje použitie 2, položte druhú na dno umývacieho priestoru.
Odstráňte zvyšky umývacieho prostriedku z okrajov nádobky a zatvorte veko C tak, aby zacvaklo.
Nádobka na umývací prostriedok sa otvorí automaticky vo vhodnom okamžiku, v závislosti na zvolenom programe.
Pri použití kombinovaných umývacích prostriedkov sa odporúča použit' voliteľnú funkciu TABS, ktorá prispôsobí umývací program kvôli dosiahnutiu najlepšieho možného výsledku umývania aj osušovania za každých podmienok.
Používajte len umývacie prostriedky vhodné pre umývačky riadu.
NEPOUŽÍVAJTE umývacie prostriedky pre umývanie v rukách.
Použitie nadmerného množstva umývacích prostriedkov môže spôsobit' tvorbu peny na konci cyklu.
Účinnejšie umývanie a sušenie je možné dosiahnut' kombinovaným použitím umývacieho prášku, tekutého leštidla regeneračnej soli.
Odporúča sa používať umývacie prostriedky bez fosfátov a bez chlóru, ktoré menej znečist'ujú životné prostredie.
Uvedenie umývačky do činnosti
- Otvorte dvierka a stlačte tlačidlo ZAPNÚŤ-VYPNÚŤ.
- Dávkovanie umývacieho prostriedku (vid' Dávkovanie umývacieho prostriedku).
- Naplňte koše (Vid' Plnenie košov).
- Zvol'te program podl'a druhu riadu a stupňa jeho znečistenia (vid' tabul'ka programov) stlačením tlačidla P.
- Zvol'te možnosti umývania(vid' Špeciálne programy a Možnosti)
- Uvedte zariadenie do činnosti zatvorením dvierok.
- Ukončenie programu je signalizované akustickými signálmi a blikaním čísla programu na displeji. Otvorte dvierka, vypnite zariadenie stlačením tlačidla ZAPNÚŤ-VYPNÚŤ.
- Pred vybratím riadu vyčkajte niekoľko minút, aby ste sa nepopálili. Vyprázdnite koše, pričom začínajte od spodného.
Kvôli zníženiu spotreby elektrickej energie sa zariadenie v určitých podmienkach dlhodobejšieho NEPOUŽÍVANIA automaticky vypne.
Ak je riad málo znečistený, alebo ak bol predtým opláchnutý pod vodou, znížte výrazne množstvo umývacieho prostriedku.
Zmena prebiehajúceho programu
Po zvolení chybného programu je možné vol'bu zmenit' za predpokladu, že bol práve zahájený: V takom prípade otvorte dvierka, pričom dávajte pozor na vychádzajúcu paru; vypnite zariadenie dlhším stlačením tlačidla ZAPNÚŤ/VYPNÚŤ. Znovu zapnite zariadenie tlačidlom ZAPNÚŤ/VYPNÚŤ a zvoľte nový program a prípadné možnosti; uvedťe zariadenie do činnosti zatvorením dvierok.
Pridanie riadu
Bez vypnutia zariadenia otvorte dvierka, pričom dávajte pozor na vychádzajúcu paru. Potom vložte riad. Zatvorte dvierka: dôjde k obnoveniu cyklu.
Náhodné prerušenie
Ak počas umývania dôjde k otvoreniu dvierok, alebo ak dôjde k prerušeniu dodávky elektrickej energie, program bude prerušený. Pri zatvorení dvierok alebo obnovení dodávky elektrickej energie bude pokračovať z bodu, v ktorom došlo k jeho prerušeniu.
Parametre programov sú namerané v laboratórnych podmienkach, v súlade s európskou normou EN 50242. V závislosti na rôznych podmienkach použitia môže dochádzať k zmenám doby trvania a parametrov programov.
SK
| Program Sušenie Voliteľné funkcie | Doba trvania programu hod:min. | Spotreba vody (l/cyklus) | Spotreba energie (kWh/cyklus) | |||
| 1. Eco Áno | Oneskorený štart - Multizone - Tab | 03:00 9 0,74 | ||||
| 2. Sixth Sense Áno | [Z15K] | Oneskorený štart - Multizone - Tab | 01:10 - 02:30 7 - 1 | 4 0,90 - 1,25 | ||
| 3. 1 hodina (1 Hour) |  | Nie | Oneskorený štart - Multizone - Tab | 01:00 13 0,95 | ||
| 4. Krehké Áno |  | Oneskorený štart - Multizone - Tab | 01:40 9 0,85 | |||
| 5. Rýchly (Rapid) |  | Nie | Oneskorený štart - Tab | 00:25 8 0,45 | ||
| 6. Namáčanie Nie | [Z2X4] | Oneskorený štart - Multizone | 00:10 4,0 0,01 | |||
| 7. Intenzívne umývanie | [80Z8] | Áno | Oneskorený štart - Multizone - Tab | 02:50 17 1,45 | ||
Pokyny pre volbu programov a dávkovanie umývacieho prostriedku
- Normálne špinavý riad. Štandardný program, najúčinnejší s ohľadom na kombinovanú spotrebu energie a vody.
4 g/ml** + 21 g/ml - 1 tableta (**)Množstvo umývacieho prostriedku pre predumytie) - Používajte na normálne špinavý riad so zaschnutými potravinami. Špeciálny snímač hodnotí mieru znečistenia a automaticky upravuje na príslušný najefektívnejší a najúspornejší umývací cyklus. 4 g/ml** + 21 g/ml - 1 tableta
- Na mierne špinavý riad, ktorý vyžaduje rýchle základné sušenie. (Ideálny pre 4 súpravy) 25 g/ml – 1 tableta
- Cyklus na krehké položky, ktoré sú citlivejšie na vysoké teploty, napríklad sklo a šálky. 25 g/ml – 1 tableta
- Rýchly cyklus, ktorý sa používa pre mierne znečistený riad (Ideálny pre 2 súpravy) 21 g/ml – 1 tableta
- Riad, ktorý sa bude umývat' neskôr. Bez umývacieho prostriedku
- Odporúčaný program na silno špinavý riad, vhodný najmä na pavnice a kastróliky (nepoužívajte na krehké riady). 25 g/ml – 1 tableta
Spotreba v pohotovostnom režime: Spotreba v režime left-on: 5 W - spotreba v režime vypnutia: 0,5 W
Špeciálne programy a Volitel'né funkcie
SK
Poznámky:
Najlepšiu účinnost' programov "1 hodina /Rýchly" dosiahnete, ak podľa možností dodržíte množstvo uvedených súprav.
Kvôli menšej spotrebe používajte umývačku riadu s plnou náplňou.
Poznámka pre Skúšobné laboratóriá: O informácie o podmienkach vykonania komparatívnej skúšky EN môžete požiadať na adrese:contact@whirlpool.com
Volitel'né funkcie umývania
Ak niektorá možnosť nie je vhodná pre zvolený program (vid' tabul'ka programov), prislušná LED 3-krát rýchlo zabliká a zaznejú akustické signály.
Voliteľná funkcia Oneskorený štart
Zahájenie programu môže byt' oneskorené o 1 až 12 hodín:
Volitel'ná funkcia Multifunkčné tablety (tab)
Po zvolení tejto funkcie bude optimalizovaný výsledok umývania a osušovania.
Pri použití multifunkčných tabliet stlačte tlačidlo MULTIFUNKČNÉ TABLETY; po jeho stlačení sa rozsvieti príslušná kontrolka.
Volitel'ná funkcia "Multifunkčné tablety" má za následok díženie programu.
Volitel'ná funkcia Multizone
1 U Pri umývaní malého množstva riadu je možné zvolit' umývanie polovičnej náplne a ušetrit' tak vodu, energiu a umývací prostriedok. Zvol'te program a postupne stláčajte tlačidlo MULTIZONE: rozsvieti sa kontrolka týkajúca sa zvoleného koša a aktivuje sa umývanie len v hornom alebo spodnom koši.
Pamätajte na to, že riad je potrebné uložit' len do horného po spodného koša a že stačí použit' znižené množstvo ývacieho prostriedku.
Light Point
Niektoré modely umývačky sú vybavené zeleným svetelným indikátorom, ktorý sa nachádza v medzere medzi dvierkami a kuchynskou pracovnou doskou, a informuje o stave prebiehajúceho programu. Je možné zvolit' si jednu z nižšie uvedených činností:
a) Zrušená funkcia
b) Pri zahájení cyklu sa svetlo rozsvieti na pár sekúnd, zostane rozsvietené počas cyklu a bliká na konci cyklu (prednastavený režim)
c) Svetlo zostane rozsvietené počas cyklu a bliká na konci cyklu. Ked' je nastavený oneskorený štart, svetlo sa rozsvieti počas prvých sekúnd alebo počas celej doby trvania odpočítavania, v závislosti na nastavení režimu b) alebo c),
K zhasnutiu svetla dôjde pri každom otvorení dvierok.
Uzatvorenie prívodu vody a vypnutie elektrického napájania
- Vonkajší povrch a ovládací panel môžu byť čistené neabrazívnou utierkou navlhčenou vo vode. Nepoužívajte rozpúšťadlá ani abrazívne prostriedky.
- Stany vnútorného umývacieho priestoru môžu byť vyčistené od prípadných škvín utierkou navlhčenou vo vode s malým množstvom octu.
Zabránenie vzniku nepríjemných zápachov
- Dvierka ponechajte zakaždým pootvorené, aby sa zabránilo hromadeniu vlhkosti.
- Pravidelne čistite obvodové tesnenia dvierok a nádobiek na umývací prostriedok s použitím mokrej špongie. Zabráni sa tak hromadeniu zvyškov jedla, ktoré sú hlavnou príčinou nepříjemných zápachov.
Môže sa stat', že na ostrekovacích ramenách sa zachytia zvyšky jedla a upchajú otvory, z których vyteká voda: z času na čas je potrebné ich skontrolovať a vyčistiť nekovovou kefkou.
Obidve ostrekovacie ramená je možné odmontovať.
Demontáž horného ostrekovacieho ramena vyžaduje odskrutkovanie plastovej kruhovej matice proti smeru hodinových ručičiek. Horné ostrekovanie rameno je potrebné namontovať spät tak, aby bolo obrátené väčším počtom otvorov smerom nahor.
Demontáž spodného ostrekovacieho ramena sa vykonáva jed noduchým zatlačením jazýčkov, nachádzajúcich sa po bokoch a jeho potiahnutím smerom nahor.
Čistenie filtra prívodu vody
Ked' sú hadice prívodu vody nové, alebo ked' neboli dlhšiu dobu používané, pred pripojením je potrebné nechat' odtiect' vodu, až kým nebude priezračná a zbavená nečistôt. Bez uvedeného opatrenia môže dôjst' k upchatiu prívodu vody a poškodeniu umývačky.
Pravidelne čistite vstupný filter rozvodu vody, umiestnený na výstupe z vodovodného kohúta.
- Zatvorte kohút prívodu vody.
- Odskrutkujte koncovú časť prívodnej hadice vody, odložte filter a opatrne ho vyčistite pod prúdom tečúcej vody.
- Vložte filter spät' na pôvodné miesto a zaskrutkujte hadicu.
Čistenie filtrov
Filtračná jednotka je tvorená dvoma filtrami, ktorí čistia vodu z umývania od zvyškov jedla a vracajú ju naspát do obehů: K zabezpečeniu trvale dobrej funkčnosti je potrebné pravidelne ich čistit'.
Pravidelne čistite filtre.
Umývačka nesmie byt' používaná bez filtrov alebo s odpojeným filtrom.
Po niekoľkých umývaniach skontrolujte filtračnú jednotku a podľa potreby ju vyčistite pod tečúcou vodou. Pomôžte si pritom nekovovou kefkou a postupujte pritom nasledovne:
- Pootočte valcový filter C proti smeru hodinových ručičiek a vytiahnite ho (obr. 1).
- Vytiahnite nádobku filtra B l'ahkým zatlačením bočných jazýčkov (obr. 2);
- Vyvlečte filtračný tanier z nehrdzavejúcej ocele A. (obr. 3).
- Skontrolujte jamku uloženia a vyprázdnite ju od prípadných zvyškov jedla. NIKDY NEODSTRAŇUJTE ochranný kryt umývacieho čerpadla (súčiastka čiernej farby) (obr.4).
Po vyčistení filtrov namontujte filtračnú jednotku naspăt a umiestnite ju správne do jej uloženia; je to nevyhnutné pre správnu činnosť umývačky.
Opatrenia v prípade dlhodobej nečinnosti
Ked' sa na zariadení vyskytnú poruchy v činnosti, skôr, ako sa obrátite na Servisnú službu, skontrolujte nasledujúce body.
| Poruchy: Možné príčiny / Riešenia: | |
| Nedochádza k uvedeniu umývačky do činnosti alebo umývačka nereaguje na ovládacie povely | Je zatvorený kohútik s vodou.Vypnite zariadenie tlačidlom ZAPNUTIE/VYPNUTIE, zapnite ho znovu po uplynutí približne jednej minúty a znovu nastavte požadovaný program.Zástrčka nie je dostatočne zastrčená v zásuvke elektrickej siete alebo je potrebné použit' inú zásuvku.Dvierka umývačky nie sú dostatočne zatvorené. |
| Nie je možné zatvorit' dvierka | Skontrolujte, či sú koše zasunuté až na doraz.Došlo k zamknutiu zámku; ráznejšie zatvorte dvierka, až kým nebudete počut' cvaknutie. |
| Umývačka nevypúšt'a vodu. • Umývací program ešte nebol ukončený.Vypúšt'acia hadica je ohnutá (vid' Inštalácia).Odtokové potrubie umývadla je upchaté.Filter je upchatý zvyškami jedla.Skontrolujte výšku vypúš'tacej hadice. | |
| Umývačka riadu je hlučná. | Riad naráža vzájomne do seba alebo do ostrekovacích ramien. Umiestnite riad správne a skontrolujte, či sa ostrekovacie ramená otáčajú vol'ne.Nadmerné tvorenie peny: Umývací prostriedok nie je vhodne dávkovaný, alebo nie je vhodný pre umývanie v umývačke riadu. (vid' Umývací prostriedok a Použitie umývačky).Nepredumývajte riad ručne. |
| Na riade a pohároch sa ukladá vodný kameň alebo biely nános. | Chýba regeneračná sol'.Nastavená tvrdost' vody nie je vyhovujúca; zvýšte hodnoty. (vid' Regeneračná sol' a Leštidlo).Uzáver nádobky na sol' nie je dobre uzatvorený.Leštidlo sa minulo, alebo jeho dávkovanie nie je dostatočné. |
| Na riade a na pohároch sú biele zvyšky alebo modrý povlak. | Dávkovanie leštidla je prebytočné. |
| Riad nie je dostatočne suchý. • | Bol zvolený program bez sušenia.Leštidlo bolo spotrebované. (vid' Regeneračná sol' a Leštidlo).Leštidlo nie je dávkované podľa potreby.Riad je z protipril'navého materiálu alebo z plastu; výskyt kvapiek vody je úplne bežným javom. |
| Riad nie je dostatočne čistý. • Riad nie je rozmiestnený správne.Ostrekovacie ramená sa nemôžu vol'ne otáčat', pretože sú zablokované riadom.Umývací program je príliš mierny (vid' Programy).Nadmerné tvorenie peny: Umývací prostriedok nie je vhodne dávkovaný, alebo nie je vhodný pre umývanie v umývačke riadu. (vid' Umývací prostriedok a Použitie umývačky).Uzáver leštidla nebol správne uzatvorený.Filter je znečistený alebo upchatý (vid' Údržba a starostlivost').Chýba regeneračná sol' (vid' Regeneračná sol' a Leštidlo).Uistite sa, že výška tanierov je kompatibilná s nastavením koša.Otvory ostrekovacích ramien sú upchaté. (vid' Údržba a starostlivost'). | |
| Umývačka nenapúšt'a voduje zablokovaná s rozsvietenými kontrolkami | V rozvode vody nie je voda alebo je zatvorený ventil.Napúšťacia hadica je príliš ohnutá (vid' Inštalácia).Sú upchaté filtre; je potrebné ich očistiť. (vid' Údržba a starostlivost').Je upchaté vypúšťacie potrubie; je potrebné ho vyčistiť.Po skontrolovaní a vyčistení vypnite a znovu zapnite umývačku a spustite nový umývací cyklus.Ak problém pretrváva, zatvorte prívod vody, odpojte zástrčku a obrát'te sa na servisné stredisko. |
- HU
- Magyar
- Használati útmutató
- MOSOGATÓGÉP - Tartalom
- !
- Počas používania umývačky riadu držiavajte nasledujúce opatrenia:
- POKYNY TÝKAJÚCE SA UZEMNENIA
- SPRÁVNE POUŽITIE
- OCHRANA ŽIVOTNÉHO PROSTREDIA
- LIKVIDÁCIA OBALOVÉHO MATERIÁLU
- FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK
- Nikdy sa neobracajte so žiadost'ou o pomoc na autorizovaných technikov.
- Pri hlásení poruchy uvedte:
- Szerviz
- Pripojenie k rozvodu vody
- Pripojenie hadice pre prívod vody
- Pripojenie vypúšt'acej hadice k odpadovému potrubiu
- Ustavenie a vyrovnanie do vodorovnej polohy
- Upozornenia pre prvé umývanie
- Nastavenie dekalcifikátora vody
- Dávkovanie regeneračnej soli
- Nastavenie podl'a tvrdosti vody
- Dávkovanie leštidla
- Rady
- Spodný kôš
- Košík na príbory
- Sklopné držiaky s možnosťou zmeny polohy
- Nastavenie výšky horného koša
- Nevhodný riad
- Škody na skle a riade
- Príčiny:
- Rada:
- Dávkovanie umývacieho prostriedku
- Uvedenie umývačky do činnosti
- Zmena prebiehajúceho programu
- Pridanie riadu
- Náhodné prerušenie
- Pokyny pre volbu programov a dávkovanie umývacieho prostriedku
- Špeciálne programy a Volitel'né funkcie
- Poznámky:
- Volitel'né funkcie umývania
- Voliteľná funkcia Oneskorený štart
- Volitel'ná funkcia Multifunkčné tablety (tab)
- Volitel'ná funkcia Multizone
- Light Point
- Uzatvorenie prívodu vody a vypnutie elektrického napájania
- Zabránenie vzniku nepríjemných zápachov
- Čistenie filtra prívodu vody
- Čistenie filtrov
- Opatrenia v prípade dlhodobej nečinnosti
Značka : WHIRLPOOL
Model : ADG 422
Kategória : Umývačky riadu
