LD6 - Autonabíjačka AEG - Bezplatný návod na obsluhu

Typ produktu	Nabíjačka batérií pre vozidlo (zapaľovač cigariet)
Značka	AEG
Model	LD6
Napájanie	230 V AC, 50 Hz
Maximálny nabíjací prúd	6 A (12 V), 3 A (6 V)
Maximálne nabíjacie napätie	14,7 V (12 V), 7,4 V (6 V)
Odporúčaná kapacita batérie	6 V: do 50 Ah, 12 V: do 110 Ah
Kompatibilné typy batérií	Olovené (WET, MF, EFB, AGM, GEL)
Ochrana krytu	IP65 (chránené proti prachu a striekajúcej vode)
Prevádzková teplota	-20 °C až +40 °C
Hlavné funkcie	Automatické nabíjanie, mikroprocesor, udržiavacie nabíjanie, monitorovanie, 7 nabíjacích fáz
Bezpečnosť	Ochrana proti skratu, prepólovaniu, prehriatiu, chybnej batérii
Displej	Obrazovka s indikáciou napätia a stavu nabitia
Príslušenstvo v balení	Pripojovací kábel so svorkami (červená/čierna), kábel s okovými konektormi, komfortná zástrčka, návod na použitie
Údržba a čistenie	Po použití očistite svorky, uložte kábel, čistite jemnou suchou handričkou
Opraviteľnosť	Nechajte káble vymeniť kvalifikovaným technikom; neotvárajte prístroj
Trieda ochrany	II (dvojitá izolácia)

Často kladené otázky - LD6 AEG

Aké typy batérií môžem nabíjať touto nabíjačkou AEG LD6?

Táto nabíjačka je určená pre olovené batérie (olovo-kyselina) otvorené alebo uzavreté: WET, MF, EFB, AGM a GEL. Nie je vhodná pre lítiové batérie ani iné chemické zloženia.

Ako správne pripojiť nabíjačku k batérii?

Najprv pripojte červenú svorku (+) ku kladnému pólu batérie, potom čiernu svorku (-) k zápornému pólu alebo ku karosérii (hmota). Potom zapojte nabíjačku do sieťovej zásuvky 230 V.

Čo znamená zobrazený chybový kód Er1?

Er1 označuje chybnú batériu alebo nesprávne pripojenie. Skontrolujte polaritu a napätie batérie (musí byť vyššie ako 3 V). Ak je batéria poškodená, vymeňte ju.

Môžem nechať nabíjačku trvale pripojenú?

Áno, nabíjačka automaticky prejde do režimu udržiavacie nabíjanie, keď je batéria plná, čím udržuje nabitie bez prebíjania. Môže zostať pripojená dlhodobo.

Ako vybrať nabíjacie napätie (6V, 12V, 24V)?

Stlačte niekoľkokrát tlačidlo Mode, kým sa nezobrazí požadované napätie. Nabíjačka sa spustí automaticky. Ak zvolíte nevhodné napätie, zobrazí sa chybové hlásenie Err.

Čo robiť, ak nabíjačka nerozpozná batériu?

Skontrolujte pripojenie svoriek, čistotu pólov a či batéria nie je úplne vybitá (napätie < 3 V). Ak problém pretrváva, vyskúšajte s inou batériou.

Môže sa nabíjačka používať na vozidle bez odpojenia batérie?

Áno, ale dodržujte pokyny výrobcu. Odporúča sa pripojiť čiernu svorku na karosériu (hmota) radšej ako priamo na záporný pól batérie, aby ste predišli iskreniu.

Ako čistiť a udržiavať nabíjačku?

Po každom nabíjaní očistite svorky suchou handričkou, aby ste odstránili zvyšky kyseliny. Správne uložte kábel a skladujte prístroj na čistom a suchom mieste. Nepoužívajte abrazívne prostriedky.

Aký je rozdiel medzi modelmi 4A, 6A a 8A?

Modely sa líšia maximálnym nabíjacím prúdom: 4 A, 6 A (LD6) a 8 A. LD6 je vhodný pre batérie do 110 Ah (12V). Pre väčšie batérie uprednostnite 8A.

Čo robiť v prípade poruchy alebo nesprávneho fungovania?

Pozrite si časť Riešenie problémov v návode. Nepokúšajte sa opraviť prístroj sami. Kontaktujte autorizovaný servis alebo kvalifikovaného elektrikára.

NÁVOD NA OBSLUHU LD6 AEG

mokrých (WET) kyselino-olovnatých batérií (tekutý elektrolyt)

Spojovacie káble akumulátora pripájajte alebo odpájajte v prípade, že nabíjačka nie je pripojená k zdroju striedavého prúdu.

Používanie v súlade s určeným účelom 89

Obsah dodávky 89

Technické údaje 90

Bezpečnosť....91

Prehľad produktu 94

Funkcie....95

Používanie....95

Pred použitím 95

Zapojenie prístroja....96

Spustenie procesu nabíjania....96

Osvetlenie displeja....96

Bezpečnostné funkcie 97

Vyhľadávanie chýb 98

Čistenie, starostlivosť a údržba....99

Servis 99

Likvidácia 99

ÚVOD

Význam symbolov a signálnych slov, ktoré sú používané v tomto návode na používanie a/alebo na prístroji:

Pri používaní prístroja dodržiavajte tento návod na ovládanie.

Nebezpečenstvo ohrozenia života a nehody pre deti!

Prístroj používajte iba na miestach chránených pred poveternostnými vplyvmi!

Ochranne izolovaná schránka (kategória ochrany II)

Obaj a prístroj ekologicky zlikvidujte!

Požívajte ochranné okuliare

Noste ochranné rukavice

IP65

S ochranou proti prachu a tryskajúcej vode

Nebezpečenstvo!

Bezprostredné ohrozenie života alebo nebezpečenstvo najťažších poranení.

Varovanie!

Ťažké poranenia, možné ohrozenie života.

Opatrne!

Ľahké až stredne ťažké poranenia.

Pozor!

Nabíjačka batérií je v tomto návode na používanie označovaná aj pojmom prístroj.

Tento návod na používanie platí pre nasledujúce produkty:

Mikroprocesorová nabíjačka 4 A

Mikroprocesorová nabíjačka 6 A

Mikroprocesorová nabíjačka 8 A

Používanie v súlade s určeným účelom

Nabíjačka je určená na nabíjanie otvorených a mnohých uzatvorených, bezúdržbových olovokyselinových akumulátorov (batérií), ktoré sú zabudované v automobiloch, lodiach, nákladných automobiloch a iných vozidlách, napr.:

Nabíjačka sa môže pomocou svoriek napojiť priamo na batériu.

Nabíjačka nie je určená na nabíjanie iných druhov batérií, nabíjať sa môžu len typy batérií uvedené v návode.

Tento prístroj by nemali používať deti a osoby s obmedzenými duševnými schopnosťami alebo s nedostatočnými skúsenosťami a/alebo znalosťami. Na deti dozerajte a nedovoľte im hrať sa s prístrojom.

Prístroj nie je určený na priemyselné použitie.

Akékoľvek iné použitie alebo zmena vykonaná na prístroji sa nepovažuje za použitie podľa predpisov a skrýva značné riziká. Výrobca neručí za škody vzniknuté v dôsledku nesprávneho použitia prístroja.

Skôr ako zariadenie začnete používať, oboznámte sa so všetkými jeho funkciami a informujte sa, ako sa má zariadenie správne používať. Pre tento účel si dôsledne prečítajte nasledovný návod na obsluhu. Tento návod si odložte. Ak zariadenie odovzdáte ďalšej osobe, priložte jej aj všetky podklady.

Obsah dodávky

Po rozbalení si hneď skontrolujte obsah. Prístroj a všetky jeho časti skontrolujte, ak zistíte poškodenie, prístroj nepoužite.

Mikroprocesorová nabíjačka 4 A alebo 6 A alebo 8 A

Ako príslušenstvo pre komfortné pripojenie možno zakúpiť:

Dólový pripojovací kábel s prstencovými prípojkami

Všetky podklady odovzdajte i ďalším používateľom!

Technické údaje

Model 4 A 6 A 8 A

Prečítajte si všetky bezpečnostné pokyny a inštrukcie. Nedodržiavaním bezpečnostných pokynov a inštrukcií vzniká riziko zasiahnutia elektrickým prúdom, riziko vzniku požiaru a/alebo si môžete spôsobiť ťažké zranenia. Všetky bezpečnostné pokyny a inštrukcie si odložte.

Ak prístroj odovzdáte inému užívateľovi alebo majiteľovi, odovzdajte im aj všetky podklady!

Varovanie!

Nebezpečenstvo nehody a ohrozenia života kojencov a detí! Nikdy nenechávajte deti bez dozoru s obalovým materiálom. Hrozí nebezpečenstvo zadusenia. Deťom nedovoľte hrať sa s káblom – nebezpečenstvo ohrozenia života zaškrtením! Deťom nedovoľte hrať sa s konštrukčnými alebo upevňovacími časťami, deti by ich mohli prehltnúť a mohli by sa zadusiť.

Výrobca nepreberá zodpovednosť za škody vzniknuté:

Neodborné pripojenie a/alebo prevádzku.

Vonkajšie pôsobenie sily, poškodenia prístroja a/alebo poškodenia častí prístroja mechanickými vplyvmi alebo preťažením.

Akýmkoľvek druhom zmien na prístroji.

Použitie prístroja na účely, ktoré nie sú popísané v tomto návode na používanie.

Následné škody spôsobené nesprávnym a/alebo neodborným používaním a/alebo defektnými batériami.

Vlhkosť a/alebo nedostatočné prevzdušnenie.

Neoprávnené otváranie prístroja.

Vedie to k zániku garančného nároku.

Nebezpečenstvo poranenia!

Batérie obsahujú kyselinu, ktorá poškodzuje oči a pokožku. Pri dobíjaní batérií okrem toho dochádza k tvorbe plynov a výparov, ktoré ohrozujú zdravie.

Zabráňte akémukoľvek kontaktu s leptavou batériovou kyselinou. Pokožku a predmety, ktoré prišli do kontaktu s kyselinou, okamžite dôkladne umyte vodou. Ak sa Vaše oči dostali do kontaktu s batériovou kyselinou, vymývajte ich minimálne 5 minút tečúcou vodou. Kontaktujte lekára.

Používajte ochranné okuliare a rukavice neprepúšťajúce kyselinu. Chráňte Vaše oblečenie napr. zásterou.

Nebezpečenstvo explózie a požiaru!

Pri nabíjaní batérie môže vznikať plynný vodík (výbušný plyn). V prípade kontaktu s otvoreným ohňom (plameň, vysoká teplota, iskry) môže vzniknúť explózia.

Nikdy nenabíjajte akumulátor v blízkosti otvoreného plameňa alebo na miestach, kde môže dochádzať ku vzniku iskier.

Zabezpečte, aby sa sieťové napätie zhodovalo so vstupným napätím uvedeným na prístroji (230 V AC), aby ste predišli poškodeniu prístroja.

Spojovacie kable akumulátora pripájajte alebo odpájajte v prípade, keď nabíjačka nie je pripojená ku zdroju striedavého prúdu.

Prístroj počas nabíjacieho procesu neprikrývajte, pretože by mohol byť v dôsledku silného zohriatia poškodený.

Okamžite ukončite používanie prístroja, ak zbadáte dym alebo cítite nezvyčajný zápach.

Nepoužívajte prístroj v priestoroch, v ktorých sú skladované výbušné alebo horľavé látky (napr. benzín alebo rozpúšťadlá).

Nabíjačky batérií môžu rušiť činnosť aktívnych elektronických implantátov ako je napr. kardiostimulátor a tým ohroziť osoby.

Napriek tomu zabezpečte, aby bol prístroj uložený vždy na bezpečnom mieste. Nedovoľte, aby na zariadenie tiekla alebo kvapkala voda alebo iné tekutiny. Keď voda vnikne do elektrických zariadení, dôjde k zvýšeniu rizika zásahu elektrickým prúdom.

Uistite sa, že všetky zástrčky a káble sú chránené pred vlhkosťou. Nikdy nepripájajte zariadenie do elektrickej siete mokrými alebo vlhkými rukami.

Nikdy sa nedotýkajte oboch pripojovacích svoriek súčasne, keď je prístroj v prevádzke.

Vytiahnite sieťovú zástrčku z elektrickej zásuvky predtým, ako nabíjací kábel spojíte alebo odpojíte od batérie, alebo ak už prístroj nepoužívate.

Odmontujte všetky káble zariadenia z akumulátora skôr, ako budete skúšať riadiť vaše vozidlo.

Kábel ťahajte z elektrickej zásuvky iba uchopením za zástrčku. Kábel by mohol byť poškodený.

Nepoužívajte žiadny poškodený prístroj. Poškodenia sieťového kábla, prístroja alebo nabíjacieho kábla zvyšujú riziko zásahu elektrickým prúdom.

Nepokúšajte sa prístroj rozobrať alebo opravovať. Opravou alebo výmenou pokazeného prístroja či poškodeného sieťového kábla ihneď poverte špecializovaný servis.

Nebezpečenstvo skratu! Dbajte na to, aby sa obe svorky nabíjacieho kábla nedotýkali, keď je sieťová zástrčka zapojená v elektrickej zásuvke. Dbajte tiež na to, aby svorky a tiež batériové póly neboli spojené cez vodivé objekty (napr. náradie). Nebezpečenstvo poranenia!

Kábel nikdy nepoužívajte na nosenie alebo ťahanie prístroja.

Nebezpečenstvo poranenia!

Nikdy sa nepokúšajte dobíjať nedobíjateľné, poškodené alebo zamrznuté batérie.

Pred používaním prístroja si dôkladne prečítajte návod na používanie a všetky bezpečnostné pokyny týkajúce sa batérie, ktorú chcete nabíjať, a vozidla.

Prístroj nikdy nekladte nad nabíjanú batériu alebo do jej blízkosti. Plyny z batérie môžu prístroj poškodiť. Plyny z batérie spôsobujú korodovanie a poškodenie prístroja. Umiestnite prístroj tak ďaleko od batérie, ako to pripojovacie káble umožňujú.

Nikdy nepoužívajte zariadenie, ak predtým spadlo, alebo ak bolo inak poškodené. Odneste ho na kontrolu alebo opravu ku kvalifikovanému elektrikárovi.

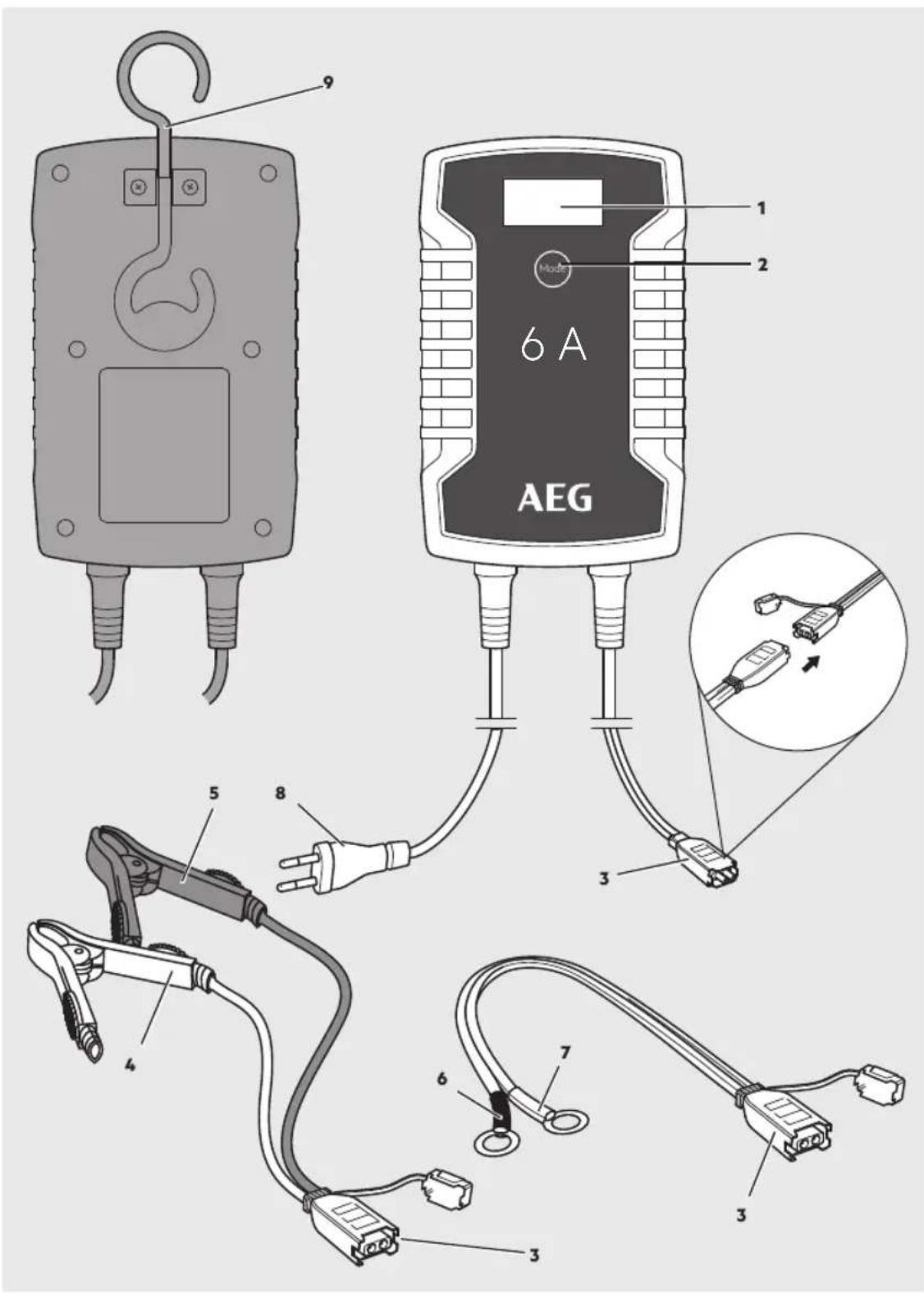

PREHĽAD PRODUKTU

Nabíjačka môže byť vďaka funkcii „udržiavacie nabíjanie“ trvale pripojená. Maximálny stav nabitia zostane pritom zachovaný. Batéria je kontinuálne monitorovaná a prípadne sa opäť zaktivuje režim nabíjania.

POUŽÍVANIE

Pred použitím

Varovanie!

Pred použitím / nasadením prístroja si dôkladne prečítajte návod na používanie batérie ako aj vozidla a všetky bezpečnostné pokyny a uistite sa, že ste im porozumeli.

Používajte ochranné okuliare a rukavice neprepúšťajúce kyselinu.

Zabezpečte dostatočné vetranie.

Uistite sa, že sú batériové póly čisté. Ak batéria disponuje odnímateľnými odvzdušňovacími uzávermi, naplňte každú bunku batérie až po hladinu odporúčanú výrobcom batérie destilovanou vodou. Nepreplňte bunky.

Ak je batériu pred nabíjaním potrebné vybrať z vozidla, z batérie vždy najskôr odpojte uzemnenú prípojku. Skontrolujte, či sú vo vozidle vypnuté všetky ostatné spotrebiče.

Ak batéria nemá uzávery, riadte sa pokynmi výrobcu batérie vzťahujúcimi sa na nabíjanie batérie a rýchlosť nabíjania.

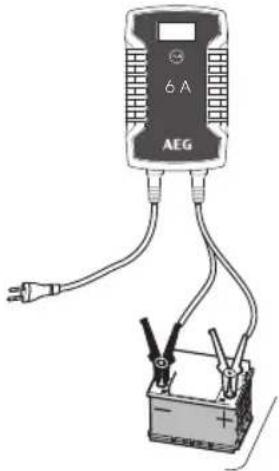

Zapojenie prístroja

Varovanie!

Pri zapájaní prístroja na batériu dbajte vždy na správnu polaritu a pevné priliehanie svoriek a pozor na skrat v dôsledku dotyku svoriek batérie.

1. Zapojte potrebný pólový pripojovací kábel (s prstencovými prípojkami alebo svorkami) s komfortnou pripojovacou zástrčkou (3) na nabíjačke.
2. Červenú svorku (+) pripojte na (+) pól batérie.
3. Čiernu svorku (-) pripojte na (-) pól batérie.

Poznámka:

Čiernu svorku (-) môžete pripojiť tiež na karosériu vozidla. (Pritom rešpektujte návod na obsluhu vozidla!). Obidve svorky musia mať zabezpečený dobrý kontakt a musia pevne priliehať.

Varovanie!

Nebezpečenstvo požiaru a zasiahnutia elektrickým prúdom! Zapojte nabíjačku do 230 V sieťovej zásuvky bez pomoci predlžovacieho kábla, ak je to možné. Vo výnimočnom prípade použite čo možno najkratší 230 V predlžovací kábel, ktorý je nepoškodený a úplne odvinutý.

Ak je batéria identifikovaná ako poškodená, alebo bola pripojená nesprávnou polaritou, rozsvieti sa chybová kontrolka (Er 1). V takom prípade vytiahnite nabíjačku zo zásuvky a skontrolujte batériu ako aj správnosť pripojenia (pozri aj „Hľadanie chýb“).

Poznámka:

Batéria je identifikovaná ako poškodená, ak je jej napätie nižšie ako 3,0 V (6 V batéria alebo 12 V batéria). Batériu nechajte odborne skontrolovať.

Bloky vo vnútri symbolu batérie blikajú počas nabíjania v závislosti od stavu nabitia.

Keď je batéria plne nabitá, rozsvietia sa všetky bloky v symbole batérie.

Dodatočne sa na displeji zobrazí aktuálne napätie batérie.

Keď je batéria celkom nabitá, nabíjačka prepne na udržiavacie nabíjanie za účelom zachovania stavu nabitia a ochrany batérie proti nadmernému nabitiu.

Osvetlenie displeja

Stlačte tlačidlo „Mode“ (2).

Osvetlenie displeja sa počas nabíjania automaticky vypne po cca 30 sekundách. Osvetlenie displeja môžete kedykoľvek znova aktivovať na cca 30 sekúnd stlačením tlačidla Mode.

Princíp procesu nabíjania je zdôvodnený vychádzajúc z 12 V batérie.

Krok č. 4: Hlavné nabíjanie konštantným prúdom

Batéria sa konštantným prúdom nabije rýchlo a bezpečne.

Krok č. 5: Hlavné nabíjanie konštantným napätím

Batéria je pri konštantnom koncovom napätí nabíjaná dovtedy, pokiaľ neprestane prúdiť nabíjací prúd.

Krok č. 6: Kontrola

Keď sa batéria celkom nabije, nabíjanie sa ukončí.

Krok č. 7: Udržiavacie nabíjanie

Aby sa zabránilo poškodeniu elektrickej nabíjačky a batérie, nabíjačka vypne svoj vlastný elektronický systém a systém opäť vráti do základných nastavení v nasledovných prípadoch:

skrat

nesprávne pripojenie •tvorený okruh opačné pripojenie polarity Napätie batérie nižšie ako 3,0 V ±0,5 V

Nabíjačka zostane v pohotovostnom režime a na displeji svieti chybové hlásenie.

Ak sa nabíjačka počas nabíjania alebo v dôsledku vysokej okolitej teploty príliš zohreje, prívod prúdu sa automaticky zredukuje. Nabíjačka potom nabíja v udržiavacom režime a svoj výkon automaticky zvýši, keď teplota poklesne.

VYHĽADÁVANIE CHÝB

Chyba/problém Možné príčiny Rlešenie
Označenie chyby (Er 1) Poškodená batéria:• Napätie batérie je nižšie ako 1,5 V a vyššie ako 0,5 V• Napätie v prípade 6 V-batérie je nižšie ako 5 V alebo 12 V-batérie nižšie ako 11 V aj vtedy, ked'sa batéria nabíjala 4 minúty• Napätie je 2 minúty po úplnom nabití nižšie ako 6 V príp. 12 V• v priebehu 24 hod. nie je možné dosiahnuť stav plného nabitia	Batériu nechajte skontrolovať v odbornej dielni.Batériu vymeňte.
	Nesprávne pripojená/nepripojená/batéria Nabíjačku odpojte zo siete a skontrolujte pripojenia.
Označenie chyby (Er 2) Bolo zvolené nesprávne napätie batérie(6 V/12 V/24 V)	Odpojte nabíjačku zo siete a počkajte, kým nezhasne displej. Potom nabíjačku opáť zapojte do siete a nastavte správne napätie batérie.
Batériu nie je možné nabíť Nie je prítomné napätie, nabíjačka nie je pripojená v sieti.	Nabíjačku zapojte do 230 V elektrickej zásuvky, displej sa rozsvieti. Batéria môže byť eventuálne poškodená.
Dlhá doba nabíjania Pri velími nízkych teplotách (pod 0°C)sa nabíja len veľmi nepatrným nabíjacím prúdom. Doba nabíjania sa tým predlžuje.Ak sa batéria zohreje, nabíjací prúd sa primerane prispôsobí.	Batériu nabíjajte za normálnych podmi- enok.Nebezpečenstvo explózie!Zamrznutú batériu nenabíjajte.
	Príliš vysoká kapacita batérie pre použitú nabíjačku.	Použite vhodnú nabíjačku.
Príliš nízke napätie batérie Batéria nebola nabíjaná dostatočný čas Zabezpečte dostatočne dlhé nabíjanie batérie.

ČISTENIE, STAROSTLIVOSŤ A ÚDRŽBA

Po každom ukončení nabíjacieho procesu vyčistite svorky. Aby ste predišli korózii, utrite každú batériovú tekutinu, ktorá sa môže eventuálne dostať do kontaktu so svorkami. Keď prístroj skladujete, dôkladne naviňte kábel. Tým predídete prípadným poškodeniam kábla a prístroja. Prístroj čistite mäkkou, suchou handričkou. Prístroj skladujte na čistom, suchom mieste.

Opatrne!

Na kvalifikovaný technický personál sa obráťte aj pri výmene zásuvky alebo napájacieho kábla. Bude tým zaručená a zachovaná bezpečnosť zariadenia. V prípade poškodenia produktu, potreby vykonania opráv, alebo pri iných problémoch sa obráťte na predajňu, alebo na kvalifikovaný personál.

Servis

Ak ste si prečítali tento návod na obsluhu a napriek tomu máte otázky týkajúce sa uvedenia zdviháka do prevádzky alebo otázky ohľadom obsluhy, alebo sa objavil neočakávaný problém, skontaktujte sa s odborným predajcom.

Likvidácia

Obal je vyrobený z materiálu, ktorý neznečisťuje prostredie, a preto ho môžete zlikvidovať v zberniach recyklovateľného odpadu.

Podľa Európskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a realizácii do národného práva musia byť použité elektrospotrebiče separátne zhromažďované a ekologicky recyklované. O možnostiach likvidácie použitých elektrospotrebičov sa informujte na správe obce alebo mesta.

Uvedené ilustrácie sa môžu mierne líšiť od samotného výrobku. Vyhradzujeme si právo na vykonanie zmien v dôsledku technického vývoja. Dekorácia nie je súčasťou.
