NÁVOD NA OBSLUHU H4F272WDH1 HAIER

Kroky montáže (obr. 10.9):

Vertikálna mraznička

H4F306*AH1
H4F306*CH1
H4F306*DH1
H4F306*DH1BE
H4F272*CH1
H4F272*DH1
H4F272*DH1BE
H4F272*EH1
H4F272*EH1K
H4F226*DH1
H4F226*EH1
H4F226*EH1K

* – Farebný kód

Pred použitím tohto spotrebiča si pozorne prečítajte tieto pokyny. Pokyny obsahujú dôležité informácie, ktoré vám pomôžu vyťažiť zo spotrebiča maximum a zaistia bezpečnú a správnu inštaláciu, používanie a údržbu.

Túto príručku uschovajte na vhodnom mieste, aby ste si mohli kedykol'vek prečítať pokyny na bezpečné a správne používanie spotrebiča.

Ak spotrebič predávate, darujete alebo ho nechávate v domácnosti po odstahovaní, nezabudnite s ním novému vlastníkovi odovzdať aj túto príručku, aby sa mohol oboznámit so spotrebičom a bezpečnostnými upozorneniami.

Vysvetlivky

Všeobecné informácie a tipy

Informácie o životnom prostredí

Pomáhajte chránit životné prostredie a zdravie l'udí. Obal vyhod'te do vhodných nádob na recykláciu. Pomáhajte recyklovať odpad z elektrických a elektronických prístrojov. Spotrebiče označené týmto symbolom nelikvidujte s domácim odpadom. Výrobok odneste do miestneho recyklačného strediska alebo kontaktujte mestský úrad.

Výstraha!

Nebezpečenstvo zadusenia!

Chladivá a plyny sa musia likvidovať profesionálnym spôsobom. Pred správnou likvidáciou sa uistite, že nie je poškodené potrubie okruhu chladiva. Spotrebič odpojte od elektrickej siete. Odrežte a zlikvidujte napájací kábel. Odstráňte dvere, západku a tesnenie dverí, aby ste zabránili zatvoreniu detí a domácich zvierat vnútri spotrebiča.

SK

Obsah

1 - Bezpečnost 4
2 - Určené použitie....8
3 - Opis produktu....9
4 - Ovládací panel 10
5 - Použitie....11
6 - Tipy na úsporu energie .... 14
7 - Vybavenie 14
8 - Starostlivost a čistenie....15
9 - Riešenie problémov 19
10 - Inštalácia 22
11 - Technické údaje 26
12 - Zákaznícky servis 27

Pred prvým zapnutím spotrebiča si prečítajte nasledujúce bezpečnostné pokyny:

VAROVANIE!

Pred prvým použitím

▶ Uistite sa, že sa spotrebič pri preprave nepoškodil.
▶ Odstráňte všetky obaly a uložte ich mimo dosahu detí.
Pred inštaláciou spotrebiča počkajte najmenej šest hodín, aby sa zabezpečila plná účinnost chladiaceho okruhu.
▶ Spotrebič musia prenášat minimálne dve osoby, pretože je tažký.

Inštalácia

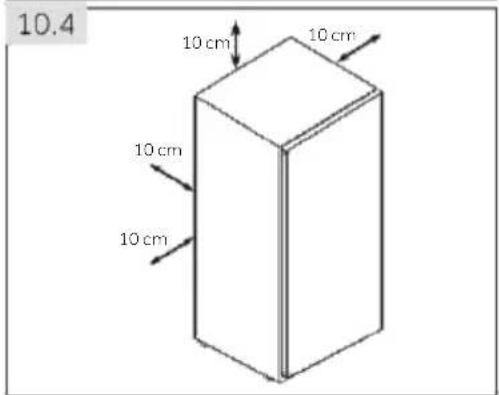

▶ Spotrebič musí byť umiestnený na dobre vetranom mieste. Nad spotrebičom a v jeho okolí musíte zabezpečit minimálne 10 cm priestor.

▶ Nezakrývajte vetracie otvory.

Spotrebič nikdy neumiestňujte na vlhké miesto ani na miesto, kde by mohla striekať voda. Postriekania vodou a škvrny vyčistite a osušte mäkkou čistou handričkou.

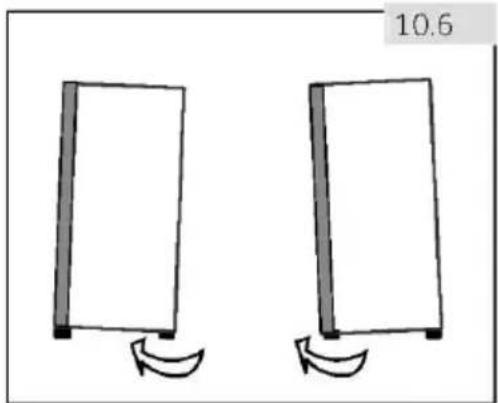

Spotrebič nainštalujte a vyrovnajte na mieste, ktoré je vhodné svojou vel'kostou a využitím.

▶ Vetracie otvory v spotrebiči alebo v zabudovanej konštrukcii udržujte bez prekážok.

Uistite sa, že elektrické údaje na typovom štítku sa zhodujú s údajmi pre vašu siet. V opačnom prípade kontaktujte elektrikára.

Spotrebič je napájaný zo siete 220-240 VAC/50 Hz. Abnormálne kolísanie napätia môže spôsobit, že sa spotrebič nezapne, poškodí sa regulátor teploty alebo kompresor alebo sa môže pri prevádzke vyskytnúť neobvyklý hluk. V takom prípade musíte namontovať automatický regulátor.

▶ Na napájanie použite samostatnú uzemnenú zásuvku, ktorá bude l'ahko prístupná počas čistenia. Spotrebič musí byt uzemnený.

Len pre Spojené král'ovstvo: Napájací kábel spotrebiča je vybavený 3-vodičovou (uzemňovacou) zástrčkou, ktorá sa vsúva do štandardnej 3-vodičovej (uzemnenej) zásuvky.

Nikdy neodpojujte ani neodstraňujte tretí kolík (uzemnenie). Po inštalácii spotrebiča by mala byť zástrčka prístupná.

Každodenné používanie

Deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnostami alebo nedostatkom skúseností či vedomostí môžu tento spotrebič používať pod dohl'adom, resp. po poučení a oboznámení sa s bezpečným spôsobom používania a porozumení možným nebezpečenstvám.
Detom do 3 rokov nedovol'te, aby sa priblížili ku spotrebiču, pokial' nie sú pod neustálym dohl'adom.
▶ Deti sa so spotrebičom nesmú hrat.
Ak do blízkosti spotrebiča uniká studený plyn alebo iný horľavý plyn, zatvorte ventil unikajúceho plynu, otvorte dvere a okná a neodpájajte zástrčku napájacieho kábla mrazničky ani iného zariadenia.
Všimnite si, že spotrebič je nastavený na prevádzku v špecifickom klimatickom pásme 10 až 43°C. Spotrebič možno nebude fungovať správne, ak sa ponechá dlho v prostredí s teplotou, ktorá je vyššia alebo nižšia než je uvedený rozsah.
Na mrazničku neumiestňujte nestabilné predmety (tažké predmety, nádoby naplnené vodou), aby nedošlo k zraneniu osób následkom pádu alebo úrazu elektrickým prúdom po kontakte s vodou.
Dvere otvárajte a zatvárajte iba pomocou rukovátí. Medzera medzi dverami a medzi dverami a skrinkou je velmi úzka. Do týchto priestorov nesiahajte, aby nedošlo k pricviknutiu prstov. Dvere mrazničky otvárajte alebo zatvárajte iba vtedy, ak v rozsahu pohybu dverí nestoja žiadne deti.
V spotrebiči ani vjeho blízkosti neskladujte a nepoužívajte horľavé, výbušné alebo korozívne materiály.
V spotrebiči neskladujte lieky, baktérie ani chemické látky. Tento spotrebič je spotrebič pre domácnost. Neodporúča sa skladovat materiály, ktoré vyžadujú presné teploty.

1 - Bezpečnost

▶ V režime chladenia bez 4-hviezdičkového oddelenia: toto chladiace zariadenie nie je vhodné na mrazenie potravín; v režime mrazenia so 4-hviezdičkovým oddelením nie je toto mraziace zariadenie určené na chladenie potravín.
▶ V mrazničke nikdy neskladujte kvapaliny vo fl'ašiach alebo v plechovkách (okrem liehovín s vysokým obsahom alkoholu), najmä sýtené nápoje, pretože tieto počas mrazenia prasknú.
Ak došlo v mrazničke k ohrevu, skontrolujte stav potravín.
▶ V priehradke mrazničky nenastavujte zbytočne nízku teplotu. Pozor: Fl'aše môžu prasknút.

VAROVANIE!

Každodenné používanie

Zmrazených potravín sa nedotýkajte mokrými rukami (nasad'te si ruka-vice). Najmä ne konzumujte nanuky ihned' po vybratí z mrazničky. Existuje riziko primrznutia alebo vytvorenia pl'uzgierov z mrazu. PRVÁ pomoc: ihned' umiestnite pod tečúcu studenú vodu. Neodstraňujte tahaním!
Počas prevádzky sa nedotýkajte vnútorného povrchu mrazničky, najmä nie mokrými rukami. Ruky by vám mohli primrznúť k povrchu.
V prípade prerušenia napájania alebo pred čistením odpojte spotrebič zo zásuvky. Pred opätovným zapnutím spotrebiča počkajte najmenej 5 minút, pretože časté štartovanie môže poškodit kompresor.
Vo vnútri boxov spotrebiča, ktoré slúžia na skladovanie potravín, nepoužívajte elektrické zariadenia, pokial'ich používanie neschválil výrobca.
Ak sú poškodené žiarovky, musí ich vymenit výrobca alebo kvalifikovaný pracovník špecifikovaného servisného strediska.

Údržba/čistenie

Ked'čistenie a údržbu vykonávajú deti, nenechávajte ich bez dozoru.
Pred vykonávaním akejkol'vek bežnej údržby odpojte spotrebič od elektrickej siete. Pred opätovným zapnutím spotrebiča počkajte najmenej 5 minút, pretože časté štartovanie môže poškodit kompresor.
▶ Pri odpájaní spotrebiča chytte zástrčku, nie kábel.

Námrazu a l'ad nezoškrabávajte ostrými predmetmi. Nepoužívajte spreje, elektrické ohrievače ako ohrievač, sušič vlasov, parné čističe alebo iné zdroje tepla, aby nedošlo k poškodeniu plastových častí.
Na urýchlenie odmrazovania nepoužívajte mechanické nástroje ani iné prostriedky s výnimkou tých, ktoré odporúča výrobca.
▶ Počas čistenia na spotrebič nestriekajte ani ho neoplachujte.
▶ Na čistenie spotrebiča nepoužívajte prúd vody ani paru.
Ak je poškodený vonkajší napájací kábel, v záujme eliminácie akéhokolvek rizika ho musí vymenit výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba.
▶ Spotrebič sa nepokúšajte sami opravovat, rozoberat alebo upravovat. V prípade opravy kontaktujte náš zákaznícky servis.

Informácie o chladiacom plyne

VAROVANIE!

Spotrebič obsahuje horľavé chladivo IZOBUTÁN (R600a). Uistite sa, že sa počas prepravy alebo inštalácie nepoškodil chladiaci okruh. Unikajúce chladivc môže spôsobit poranenie očí alebo vznietenie. Ak došlo k poškodeniu, udržujte zdroje otvoreného ohňa mimo dosahu, dôkladne vyvetrajte miestnosť a nepripájajte ani neodpájajte napájacie káble spotrebiča alebo akéhokol’vek iného spotrebiča. Informujte zákaznícky servis.

V prípade, že sa dostane chladivo do kontaktu s očami, ihned' ich vypláchnite pod tečúcou vodou a okamžite kontaktujte očného lekára.

VAROVANIE!

Dávajte pozor, aby ste zabránili vzniku požiaru vznietením horl'avého materiálu.
▶ VAROVANIE: Pri umiestnení spotrebiča zabezpečte, aby sa napájací kábel nezachytil ani nepoškodil.
▶ VAROVANIE: Na zadnú stranu spotrebiča neumiestňujte rozvodné prenosné zásuvky ani prenosné zdroje napájania.
V tomto spotrebiči neskladujte výbušné látky ako sú plechovky s aerosólmi, ktoré podporujú horenie.
Kedže sa v mrazničke používajú horľavé chladivá, pri inštalácii, manipulácii, údržbe a recyklácii spotrebiča dávajte pozor.
▶ Pretože sa používajú horl'avé plyny, požiadajte o likvidáciu servisného zástupcu.

2 - Určené použitie

2.1 Určené použitie

Tento spotrebič je určený na používanie v domácnostiach a podobných priestoroch, ako napr.

—kuchynské priestory pre personál v obchodoch, úradoch a iných pracovných prostrediach;
—farmy, ako aj na použitie pre zákazníkov v hoteloch, moteloch a d'alších prostrediach rezidenčného typu,
— prostredie typu prenocovania s raňajkami;
– stravovacie služby a podobné, iné ako maloobchodné, priestory.

Tento spotrebič je určený na mrazenie potravín. Bol navrhnutý výlučne na použitie v suchých vnútorných domácich priestoroch. Nie je určený na komerčné ani priemyselné použitie. Na požiadanie možno tento spotrebič použit ako priehradku na čerstvé potraviny.

Zmeny alebo úpravy spotrebiča nie sú povolené. Neúmyselné použitie môže spôsobit nebezpečenstvo a stratu nárokov na záruku.

2.2 Príslušenstvo

Skontrolujte príslušenstvo a dokumentáciu podľa tohto zoznamu:

2.2

Energetický štítok

Záručný list

Stručný sprievodca pripojením

Návod na použitie

L'avý horný záves pre otočenie dverí

Z dôvodu technických zmien a rôznych modelov sa môžu niektoré ilustrácie v tejto príručke líšit od vášho modelu.

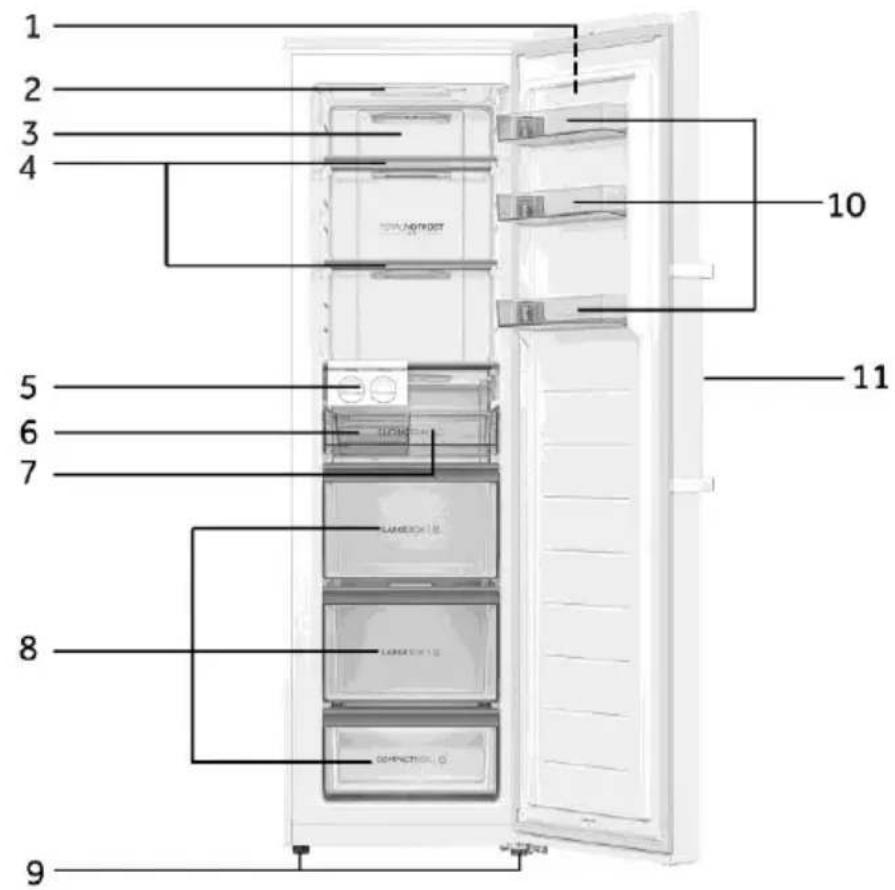

Obrázok spotrebiča (obr. 3)

1 2 3 4 5 6 7 8 9 10 11

Poznámka: Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti

Poznámka: Komponenty 5/6/7 sú k dispozícii pre H4F306/272/226*A/C/DH1/BE.

H4F272/226*EH1/K má štyri zásuvky, bez komponentov

5/6/7. H4F226 bez komponentov 10

5.1 Pred prvým použitím

Odstráňte všetky obalové materiály a odložte ich mimo dosahu detí. Zneškodnite ich ekologicky.
Pred vložením potravín spotrebič umyte vodou a jemným čistiacim prostriedkom zvnútra aj zvonka.
▶ Po vyrovnání a vyčistení spotrebiča počkajte pred pripojením k elektrickej sieti minimálne 6 hodiny. Pozrite časť INŠTALÁCIA.
Pred vložením potravín priehradku 2 hodiny predchlad'te na vysokých nastaveniach. Ak to chcete urobit, nastavte teplotu nižšiu ako -20 °C.

5.2 Zapnutie/vypnutie spotrebiča

Teplota mrazničky sa automaticky nastaví na -18 °C. Toto je odporúčané nastavenie a ideálna teplota pre mrazený tovar. Ak je to potrebné, môžete tieto teploty zmenit manuálne. Pozrite časť NASTAVENIE TEPLOTY.

Indikátory (a-g) postupne jedenkrát zablikajú. Ak sú dvere zatvorené, displej sa po 30 sekundách vypne. Môže byť aktívny zámok panelu.

Upozornenie: Prednastavenia

Spotrebič je prednastavený na odporúčanú teplotu -18°C. Za normálnych podmienok okolia teplotu nemusíte nastavovat.
Ak spotrebič zapnete po predchádzajúcom odpojení od elektrického napájania, môže trvať až 12 hodín, kým sa dosiahne správna teplota.

Po zatvorení dverí sa obrazovka displeja automaticky vypne do 30 sekúnd bez vykonania akejkol'vek činnosti. Displej sa automaticky uzamkne. Automaticky sa rozsvieti, ked' sa dotknete ktoréhokol'vek tlačidla alebo otvoríte dvere.

5.4 Zamknutie a odomknutie displeja

Automatické uzamknutie

Displej sa automaticky uzamkne po približne 30 sekundách, ak neurobíte žiadny úkon.

Manuálne uzamknutie

Ak je displej uzamknutý, funkcie ako nastavenie teploty alebo Super Freeze sú vypnuté. Ak sa pokúsite o vyššie uvedenú činnosť, indikátor „3 s zámka“ blikne 3-krát, aby pripomenul, že displej je uzamknutý.

5.5 Prepínač režimu mrazenia/chladenia

Ked' je displej odomknutý, stlačte a 3 sekundy podržte tlačidlo „Switch“(C), čím sa mraznička prepne z režimu Mraziť na Chladiť a naopak. V režime mrazenia Freeze je predvolené nastavenie -18°C, indikátor „REF“ (b) nesvieti a indikátor „FRZ“ (c) svieti. V režime chladenia Refrigerate je predvolené nastavenie 4 °C, indikátor „REF“ (b) svieti a indikátor „FRZ“(c) nesvieti.

Medzi režimami mrazenia a chladenia pre rôzne skladovanie potravín je veľký rozdiel v teplote. Pred vykonaním akejkol’vek zmeny režimu nezabudnite vymeniť potraviny v mrazničke, aby nedošlo k poškodeniu potravín v dôsledku zmeny režimu.

5.6 Nastavenie teploty

Rozsah režimu mrazenia: -16°C\~-24°C;

Ked'je displej odomknutý a mraznička nie je v režime Super Freeze ani ECO, stlačením tlačidiel „-” (A) a „+” (B) je možné nastavit inú teplotu a blikanie na indikátore (a), tento proces bude sprevádzať pípnutie. Po 5 sekundách od posledného dotyku indikátor (a) prestane blikať a znova zobrazí teplotu pred nastavením. Nastavená teplota sa zobrazí po dosiahnutí chladiaceho efektu.

5.7 Režim Super Freeze (D)

Režim Super Freeze je optimálny na zachovanie nutričných hodnôt potravín, potraviny je možné zmraziť v kratšom čase. Pred vložením väčšieho množstva potravín do mrazničky aktivujte funkciu Super Freeze, čím sa dosiahne nižšia teplota a lepšie výsledky mrazenia. Ked'je displej odomknutý a mraznička je v režime mrazenia Freeze, dotykom tlačidla režimu „Super Freeze“ (d) sa rozsvieti indikátor „Super Freeze“ (d) a mraznička bude fungovať v režime Super Freeze. Ak chcete režim vypnút manuálne, zopakujte vyššie uvedené kroky, čím sa indikátor „Super Freeze“(d) stlmí. Ak nie je vypnutý manuálne, režim sa automaticky deaktivuje po 50 hodinách. Ak chcete naraz zmraziť veľké množstvo potravín, odporúčame vám, aby ste funkciu aktivovali 24 hodín pred vložením potravín. Funkcia sa automaticky vypne po 50 hodinách alebo manuálne. Ked'je táto funkcia zapnutá, spotreba elektrickej energie sa zvýši.

Ked' je displej odomknutý, pri dotyku tlačidla režimu „ECO (E)" sa indikátor „ECO"(e) rozsvieti silno a mraznička bude fungovať v režime ECO. Ak chcete režim ECO vypnúť manuálne, zopakujte vyššie uvedené kroky, čím sa indikátor režimu „ECO" stlmí.

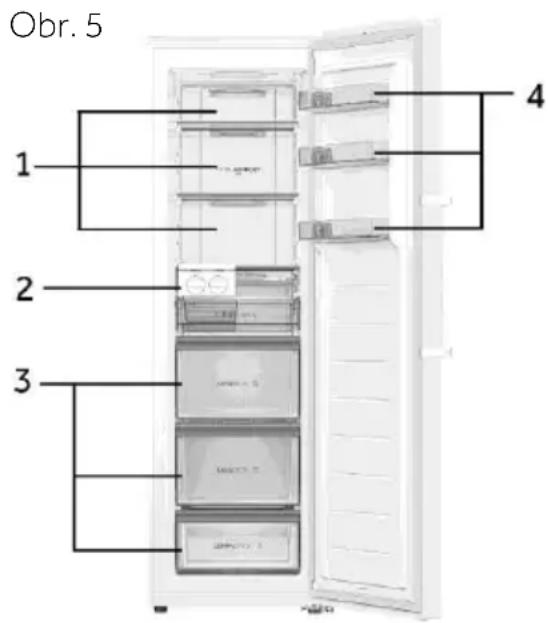

Obr. 5 1 2 3 4

Rôzne potraviny je potrebné umiestniť do rôznych oblastí podľa ich vlastností (obr. 5).

1 Nakladané potraviny, konzervované potraviny, ovocie, zelenina, šalát atd'.
2 Komponenty výrobníka l'adu.
3 Mäsové výrobky, lahôdky, malé občerstvenia atd'.
4 Vajcia, konzervované potraviny, koreniny, nápoje a balené potraviny atd'.
V režime chladenia bez 4-hviezdičkového oddelenia: toto chladiace zariadenie nie je vhodné na mrazenie potravín; v režime mrazenia so 4-hviezdičkovým oddelením nie je toto mraziace zariadenie určené na chladenie potravín.

Potraviny je možné skladovat'v mra zničke pri teplote najmenej -18 °C 2 až 12 mesiacov, v závislosti od ich vlastností (napr. mäso: 3 – 12 mesiacov, zelenina: 6 – 12 mesiacov). Aby sa predišlo uplynutiu obdobia skladovania, poznačte si na obal dátum zmrazenia, trvanlivost' a názov potraviny a podl'a toho skladujte rôzne potraviny.

Mraznička je vybavená antibakteriálnym modulom, ktorý po zapnutí funguje nezávisle a používatelia ho nemusia obsluhovať. Prevádzku modulu potvrdzuje rozsvietenie indikátora (h).

5.10 Pamät po vypnutí

Táto mraznička disponuje pamätou po vypnutí, nastavenia pred vypnutím sa zapamätajú. Po opätovnom zapnutí sa mraznička vráti do nastavení pred vypnutím a bude pokračovať v činnosti. Zamknutie displeja sa do pamäti neuloží, preto bude displej po opätovnom zapnutí napájania odomknutý.

5.11 Alarm otvorených dverí

Ked'je mraznička otvorená dlhšie ako 1 minútu, zaznie zvukový signál. Ak necháte dvere otvorené, signál zaznie každých 30 sekúnd. Alarm sa zastaví zatvorením dverí alebo po 7 minútach od otvorenia dverí. Tón alarmu sa zastaví a kontrolka mrazničky zhasne.

5.12 Alarm vysokej teploty

Mraznička je vybavená alarmom vysokej teploty. V režime mrazenia, ak na indikátore (a) bliká „HH“ a znie zvukový signál, dotknite sa l'ubovolného tlačidla. Alarm sa tým zastaví, čo znamená, že teplota v mrazničke je príliš vysoká. Skontrolujte, či sú dvere mrazničky tesne zatvorené alebo či nie je v mrazničke vložené velké množstvo teplých potravín. Po určitom čase „HH“ zmizne. Ak nie, tón alarmu sa obnoví, v takom prípade požiadajte o pomoc servis.

5.13 Indikácia chyby

Táto mraznička je vybavená indikáciou chýb. Ked' sa vyskytne chyba, na displeji sa zobrazia blikajúce kódy pre rôzne chyby. V takejto situácii môže mraznička ešte stále mrazit, ale použivatel' by mal čo najskôr kontaktovať servis, aby sa obnovilo optimálne ovládanie mrazničky.

5.14 Wi-Fi

Po pripojení chladničky k sieti Wi-Fi ju možno dialkovo ovládať prostredníctvom mobilnej aplikácie. (Konkrétne metódy konfigurácie nájdete na stránke konfigurácie)

6 - Tipy na úsporu energie

Tipy na úsporu energie

Uistite sa, že je spotrebič správne vetraný (pozrite časť INSTALÁCIA).
Spotrebič neinštalujte na priame slnečné svetlo ani do blízkosti zdrojov tepla (napr. kachle, ohrievače).
Zabráňte zbytočne nízkej teplote v spotrebiči. Čím je nižšia nastavená teplota v spotrebiči, tým vyššia bude spotreba energie.
Pred vložením do spotrebiča nechajte teplé jedlo vychladnút.
Dvere spotrebiča otvárajte čo najmenej a na čo najkratšie.
Uistite sa, že sú dvere vždy správne zatvorené a nie sú obmedzené polohou potravín. Tesnenie dverí udržiavajte čisté.
▶ Mrazené potraviny rozmrazujte v chladničke.
Pravidelne čistite zadnú časť spotrebiča. Prach zvyšuje spotrebu energie.
Konfigurácia s najvyššou úsporou energie vyžaduje, aby bola zásuvka, box na potraviny a police umiestnené v spotrebiči na mieste, v akom boli dodané z výroby a aby boli potraviny umiestnené bez blokovania výstupu vzduchu z potrubia.

7 - Vybavenie

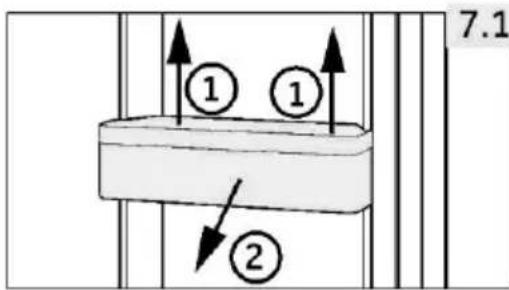

Dverové poličky sa dajú vybrať kvôli čisteniu: Uchopte poličku oboma rukami, nadvihnite ju (1) a vytiahnite (2) (obr. 7.1). Ak chcete poličku vložit spät do dverí, vykonajte vyššie uvedené kroky v opačnom poradí.

7.2 ① ②

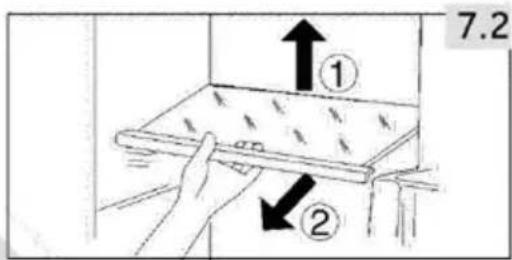

7.2 Sklenené police

1. Ak chcete vybrať policu, najskôr nadvihnite jej za- dný okraj (1) a potom ju vytiahnite (2) (obr. 7.2).
2. Ak ju chcete znovu nainštalovať, položte ju na vý- stupky na obidvoch stranách a zatlačte do najzadne šej polohy, kým nezapadne do drážok na bokoch.

VAROVANIE!

Spotrebič pred čistením odpojte od elektrickej siete.

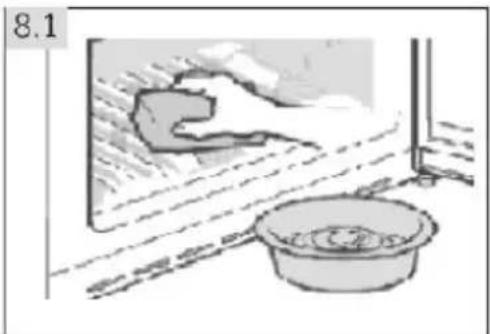

8.1 Všeobecné

Spotrebič čistite, ked'je v ňom uskladnené len malé množstvo alebo žiadne potraviny.

VAROVANIE!

Spotrebič nečistite tvrdými kefami, drôtenými kefami, čistiacim práškom, benzínom, amylacetátom, acetónom a podobnými organickými roztokmi, kyselinami ani zásadami. Čistite pomocou špeciálneho čistiaceho prostriedku na mrazničky, aby ste zabránili poškodeniu.
▶ Počas čistenia na spotrebič nestriekajte ani ho neoplachujte.
Námrazu a l'ad nezoškrabávajte ostrými predmetmi.
Nepoužívajte spreje, elektrické ohrievače ako ohrievač, sušič vlasov, parné čističe alebo iné zdroje tepla, aby nedošlo k poškodeniu plastových častí.
▶ Studené sklenené poličky neumývajte horúcou vodou. Náhla zmena teploty môže spôsobit rozbitie skla.
Nedotýkajte sa vnútorného povrchu priestoru mrazničky, najmä nie mokrými rukami, pretože by vám mohli k povrchu primrznút.
Ak dôjde k zahriatiu, skontrolujte stav zmrazených potravín.
Spotrebič sa nepokúšajte opravovať svojpomocne. V prípade opravy kontaktujte náš zákaznícky servis.

▶ Tesnenie na dverách musí byť vždy čisté.

Vnútro a plášť spotrebiča čistite mäkkou látkou alebo špongiou navlhčenou v teplej vode a neutrálnom čistiacom prostriedku (obr. 8.1).

▶ Opláchnite a osušte mäkkou handričkou.

Žiadne časti spotrebiča neumývajte v umývačke riadu.

Príslušenstvo čistite iba teplou vodou a neutrálnym čistiacim prostriedkom.

Návod na použitie obsahuje pokyny na používanie a prevádzku viacerých modelov. Pozrite si pokyny pre zakúpené modely.

Postup čistenia zásuviek

1. Odstráňte predný kryt zásuvky:

1. Čistenie krytu zásuvky:

1. Zostavenie po vyčistení:

1. Zostavenie po vyčistení:

1. Demontáž pásky tesnenia dverí

1. Čistenie tesnenia dverí

2. Inštalácia po vyčistení

8.2 Dlhodobé vyradenie z prevádzky

Ak nebudete spotrebič dlhší čas používať:

▶ Vyberte potraviny.
▶ Odpojte napájací kábel.
▶ Spotrebič vyčistite podľa vyššie uvedeného návodu.
Dvere a zásuvky mrazničky nechajte otvorené, aby sa vnútri nevytvárali nežiaduce pachy.

Odstráňte dvere spotrebiča (dvere otvorte a držte ich, kým nevyberiete skrutky), aby do vnútra nemohli vliezt' deti, aby nedošlo k ich zatvoreniu.

Upozornenie: Vypnutie

1. Vyberte všetky potraviny a odpojte spotrebič od elektrickej siete.
2. Police a všetky pohyblivé časti mrazničky zaistite lepiacou páskou.
3. Zatvorte dvere a zaistite ich páskou.
4. Mrazničku nenakláňajte o viac ako 45°, aby ste predišli poškodeniu chladiaceho systému.
5. Nožičky mrazničky obal'te, aby nepoškriabali podlahu. Mrazničku nikdy nepresúvajte príliš rýchlo.

VAROVANIE!

▶ Spotrebič nezdvíhajte za rukoväti dverí.
▶ Spotrebič nikdy neukladajte na podlahu v horizontálnej polohe.

Mnoho vyskytujúcich sa problémov môžete vyriešit sami bez osobitných odborných znalostí. V prípade problému skontrolujte všetky zobrazené možnosti a pred kontaktovaním zákaznickeho servisu postupujte podľa nasledujúcich pokynov. Pozrite časť ZÁKAZNÍCKY SERVIS.

UPOZORNENIE!

Pred údržbou spotrebič vypnite a vytiahnite zástrčku zo zásuvky.
Údržbu elektrického zariadenia môže vykonávat iba kvalifikovaný elektrikár, pretože neodborné opravy môžu spôsobit značné následné škody.
Poškodený prívod môže v záujme eliminácie akéhokol'vek rizika vymenit' len výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba.

Zvukový alarm sa dá vypnút stlačením ktoréhokol'vek tlačidla.

9.1 Riešenie problémov

Problém	Možná pričina	Možné riešenie
Kompresor nefunguje.	Zástrčka nie je vsunutá do zásuvky.	Vsuňte zástrčku do sietovej zásuvky.
Spotrebič pracuje často alebo príliš dlho.	Príliš vysoká vnútorná alebo vonkajšia teplota.Spotrebič bol istý čas vypnutý.Dvere spotrebiča nie sú tesne zatvorené.Dvere boli otvorené príliš často alebo príliš dlho.Nastavená teplota je príliš nízka.Tesnenie dverí je špinavé, opotrebo-vané, popraskané alebo nevhodné.Nie je zabezpečená požadovaná cirkulácia vzduchu.Vnútrajšok je pokrytý námrazou.	V takom prípade je normálne, že kompresor spotrebiča ostane zapnutý dlhšie.Zvyčajne trvá 8 až 12 hodín, kým spotrebič úplne ochladne.Zatvorte dvere a uistite sa, že je spotrebič umiestnený na rovnom povrchu a že sa v ňom nenachá-dzajú potraviny alebo nádoba, ktoré by blokovali dvere.Neotvárajte dvere príliš často.Nastavujte vyššiu teplotu, kým nedosiahnete uspokojivú teplotu Ustálenie teploty trvá 24 hodín.Vyčistite tesnenie dverí alebo ho dajte vymeniť v zákazníckom servise.Zaistite dostatočnú ventiláciu.Rozmrazte spotrebič.
Spotrebič vydáva neobvyklé zvuky.	Spotrebič nie je umiestnený na rovnom povrchu.Spotrebič sa dotýka nejakého predmetu v jeho blízkosti.Spotrebič stojí na drevenej podlahe alebo v blízkosti drevených stien.	Vyrovnajte spotrebič.Odstráňte predmety v okolí spotrebiča.Drevo zosilňuje zvuk. Postavte spotrebič niekde inde.

9 - Riešenie problémov

Problém	Možná príčina	Možné riešenie
Spotrebič vydáva zvuk kliknutia	Je to normálne. Spôsobuje to zapnutie alebo vypnutie chladiacej jednotky.	-
Počuť tichý zvuk po-dobný tečúcej vode.	Je to normálne.	-
Spotrebič vydáva zvuk motora	Chladiaca jednotka sa práve zapla. Je to normálne	-
V spotrebiči nie je dostatočne nízka teplota.	Nastavená teplota je príliš vysoká.Boli vložené príliš teplé potraviny.Bolo vložených príliš veľa potravín naraz.Potraviny sú príliš blízko seba.Dvere nie sú tesne zatvorené.Dvere boli otvorené príliš často alebo príliš dlho.	Resetujte teplotu.Pred uložením potraviny vždy ochladťe.Skladujte vždy malé množstvo potravín.Medzi potravinami nechávajte medzeru, aby mohol vzduch vol’ne prúdiť.Zatvorte dvere.Neotvárajte dvere príliš často.
V spotrebiči je príliš nízka teplota.	Nastavená teplota je príliš nízka.Funkcia Fast-freezing je aktivovaná alebo beží príliš dlho.	Resetujte teplotu.Vypnite funkciu Fast-freezing.
Na povrchu spotre-biča sa hromadí vlh-kosť.	Ovzdušie je príliš teplé a príliš vlhké.	Vo vlhkom podnebí je to normálne a zmení sa to po poklese vlhkosti Utrite do sucha handričkou.
V mrazničke je silná vrstva ľadu a námrazy.	Potraviny neboli správne zabalené.Dvere nie sú tesne zatvorené.Dvere boli otvorené príliš často alebo príliš dlho.Tesnenie dverí je špinavé, opotrebo-vané, popraskané alebo nevhodné.Vnútri je prekážka, ktorá bráni správnemu zatvoreniu dverí.	Potraviny vždy správne zabalťe.Zatvorte dvere.Neotvárajte dvere príliš často.Vyčistite tesnenie dverí alebo ho dajte vymeniť v zákazníckom servise.Premiestnite police, poličky na dverách alebo vnútorné zásob-níky tak, aby sa dali dvere zatvorit
Nefunguje chladiaci systém.	Zástrčka nie je vsunutá do zásuvky elektrickej siete.Napájací zdroj nie je neporušený.	Vsuňte zástrčku do sieťovej zásuvky.Skontrolujte elektrické napájanie vi miestnosti. Kontaktujte miestnu elektrárenskú spoločnost!
Boky skrinky a lišty dverí sa zahrievajú.	Je to normálne.	-
Počujete signál alarmu.	Dvere sú otvorenéPríliš vysoká teplota vnútri produktu	Zatvorte dvere alebo alarm vypnite manuálne.
Problém	Možná pričina	Možné riešenie
Dvere sa tažko otvárajú.	Ked' je spotrebič v prevádzke, vo vnútri je podtlak.	Tesné dvere otvárajte jemne, aby sa do mohol do spotrebiča dostat' vzduch.
Dvere nie je možné správne zatvorit. Vždy medzi nimi zostáva medzera.	Vzhľadom na nízku teplotu spotre-biča môže tesnenie dverí lahko stvrdnút a zdeformovať sa.	Použite sušič vlasov alebo položte na miesto, kde je tesnenie zdeformované, horúci uterák. Po opätovnom zmäknutí tesnenia dvere zatvorte a pevne ich stlačte.

Minimálna záruka je: 2 roky pre krajiny EÚ, 3 roky pre Turecko, 1 rok pre Spojené král'ovstvo, 1 rok pre Rusko, 3 roky pre Švédsko, 2 roky pre Srbsko, 5 rokov pre Nórsko, 1 rok pre Maroko, 6 mesiacov pre Alžírsko, Tunisko nevyžaduje žiadnu zákonnú záruku. Termostaty, snímače teploty, dosky plošných spojov a svetelné zdroje sú k dispozícii minimálne sedem rokov po uvedení poslednej jednotky modelu na trh.

Kľučky, závesy dverí, podnosy a koše minimálne na obdobie siedmich rokov a tesnenia dverí na minimálne 10 rokov po uvedení poslednej jednotky modelu na trh.

9.2 Prerušenie elektrickej energie

V prípade výpadku elektrického prúdu by mali potraviny zostat bezpečne vychladené približne 18 hodín. V prípade dlhšieho výpadku elektrického napájania, najmä v lete, postupujte podľa nasledujúcich pokynov:

▶ Dvere otvárajte čo najmenej.
▶ Počas výpadku prúdu nevkladajte do mrazničky d'alšie potraviny.
Ak vám je výpadok prúdu oznámený vopred a predpokladaná doba výpadku presahuje 15 hodín, vyrobte l'ad a vložte ho do zásobníka v hornej časti mrazničky.
V dôsledku zvýšenia teploty v mrazničke počas výpadku elektrického prúdu alebo inej poruchy dôjde k skráteniu doby uloženia potravín a tiež sa zníži ich kvalita. Potraviny, ktoré sa rozmrazili, by ste mali bud'rýchlo skonzumovať alebo uvarit' a znovu zmraziť (ak je to vhodné), aby sa predišlo zdravotným rizikám.

Upozornenie: Funkcia pamäte pri prerušení napájania

Po obnovení napájania spotrebič pokračuje v nastaveniach, ktoré boli nastavené pred výpadkom prúdu.

10.1 Vybalenie

VAROVANIE!

Spotrebič je tažký. Musia s ním vždy manipulovať dve osoby.
Všetky obalové materiály udržujte mimo dosahu detí a zlikvidujte ich spôsobom, ktorý je šetrný k životnému prostrediu.
▶ Vyberte spotrebič z obalu.
▶ Odstráňte všetok obalový materiál.

10.2 Podmienky prostredia

Teplota v miestnosti musí byť vždy v rozsahu 18 °C až 43 °C, pretože to môže mať vplyv na teplotu vnútri spotrebiča a na jeho spotrebu energie. Spotrebič neinštalujte v blízkosti iných spotrebičov vyžarujúcich teplo (rúry, chladničky) bez izolácie.

10.3 W1 ↑D4 D1 D2 D3 W2

10.4 10 cm 10 cm 10 cm 10 cm

10.5 max: 45° 1. 2. 3.

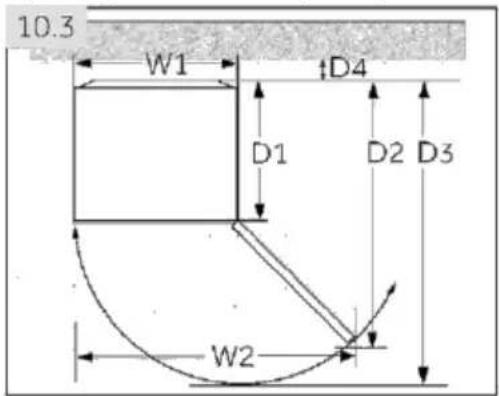

10.3 Požiadavky na priestor

Potrebný priestor na otvorenie dverí (obr. 10.3):

Širka v mm		Híbka v mm			Vzdialenost od steny v mm	Model identifikátor
W1	W2 D1 D2	D3		D4
595	964	603	1148.5	1231.5	100	H4F272/226*EH1/K
595	964	608	1153.5	1236.5	100	H4F306/272/226*A/C/DH1/BE

Tento spotrebič nie je určený na použitie ako zabudovaný spotrebič.

10.4 Požiadavky na ventiláciu

Na dosiahnutie dostatočnej ventilácie spotrebiča je z bezpečnostných dôvodov potrebné dodržiavať požiadavky pre správne vetranie (obr. 10.4).

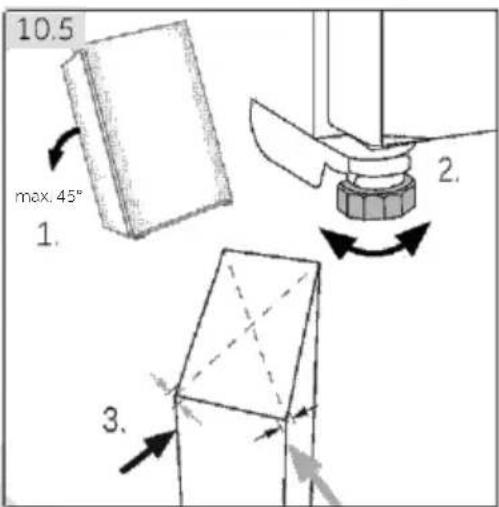

10.5 Vyrovnanie spotrebiča

Spotrebič musí byť umiestnený na rovnom a pevnom povrchu. Ak je spotrebič umiestnený na podstavci, musia sa použit’ pevné a ohňovzdorné materiály. Ako podstavec nikdy nepoužívajte penový obalový materiál.

1. Spotrebič nakloňte mierne dozadu (obr. 10.5).
2. Nastavte nožičky na požadovanú úroveň.
3. Stabilitu môžete skontrolovať striedavým potlačením v smere uhlopriečky. Mierne hojdanie by malo byť rovnaké v obidvoch smeroch. V opačnom prípade môže dôjst k zdeformovaniu rámu; výsledkom je aj možné nedostatočné tesnenie dverí. Mierny náklon na zadnú stranu ul'ahčuje zatváranie dverí.

10.6 Použitie nastavitel'ných nožičiek

Ak je mraznička nestabilná, môžete nastavit'nožičky: Otočte nastavitelné nožičky v smere šípky (obr. 10.6) a posúvajte ich nahor alebo nadol:

Bezúdržbový mazací olej sa nachádza v puzdre kompresora. Pri nakláňaní spotrebiča počas prevozu sa tento olej môže dostať cez uzatvorený systém rúrok. Pred pripojením spotrebiča ku zdroju napájania musíte počkať 6 hodín (obr. 10.7), aby olej natiekol späť do puzdra.

napájanie, zásuvka a istenie zodpovedajú typovému štítku.
je sietová zásuvka uzemnená a nie je pripojený žiadny adaptér s viacerými zásuvkami ani predlžovací kábel.
▶ sa zástrčka a zásuvka presne zhodujú. Zástrčku pripojte k správne nainštalovanej domácej zásuvke.

UPOZORNENIE!

Poškodený napájací kábel musia vymenit v zákazníckom servise, aby sa zabránilo nebezpečenstvu (pozrite záručný list).

10.9 Zmena smeru otvárania dverí

Pred pripojením spotrebiča ku zdroju napájania musíte skontrolovať, či nemusíte otočenie dverí zmenit' z pravej strany (pri dodaní) na l'avú, ak to vyžaduje miesto inštalácie a použitel'nost.

UPOZORNENIE!

Spotrebič je tažký. Zmenu smeru zatvárania dverí musia vykonávať dve osoby.
Pred akoukolvek činnostou najskôr odpojte spotrebič od elektrickej siete.
Spotrebič nenakláňajte o viac než 45°, aby ste predišli poškodeniu chladiaceho systému.

1 2 10.9 3 4 5 6 7 8 9 10

Kroky pri montáži (obr. 10.9):

1. Zabezpečte si potrebné náradie.
2. Spotrebič odpojte od elektrického napájania.
3. Odstráňte kryt otvoru pre skrutku, skrutky a kryt závesu.

4. Odpojte pripojovací kábel.

5. Vyberte kryt horného l'avého závesu a predlžovací kábel dverí z vrecka, ako vidno na obrázku, vymeňte kryt závesu a namontujte predlžovací kábel do drážky na kábel na kryte závesu.

6. Vyberte skrutky a závesy.

7. Odstráňte kryt dverí. Odstráňte kryt rohu na dverách

8. Otvorte a odstráňte dvere.

9. Obrátte dvere hore nohami, vyberte 3 skrutky zo spodku dverí. Odstráňte 3 skrutky, zarážku dverí a puzdro zdvíhacieho hriadel'a na spodku dverí

10. Vyberte puzdro zdvíhacieho hriadel'a z vrecka. Upevnite zdvíhaciu zarážku, zarážku dverí a 3 skrutky na l'avú stranu dverí

1. Mierne nakloňte skrinku dozadu, odstráňte 3 skrutky a potom spodný záves.
2. Vyberte puzdro zdvíhacieho hriadel'a z vrecka. Vyberte 2 skrutky, objímku zdvíhacieho hriadel'a a zdvíhací hriadel'
3. Nainštalujte objímku zdvíhacieho hriadel'a a zdvíhací hriadel'do l'avého otvoru a zaistite 2 maticové skrutky.(Pridanie mazacieho oleja do hriadel'a)
4. Pripevnite záves na opačnú polohu skrinky pomocou 3 skrutiek.
5. Na opačnej strane dverí vytiahnite l'avý pripojovací kábel a preved'te ho cez kryt rohu z kroku 5. Namontujte kryt rohu. Nasad'te kryt otvoru na pravej strane.
6. Namontujte dvere.
7. Upevnite pravý horný záves 3 skrutkami. (Pred inštaláciou pridajte do horného závesu mazací olej)
8. Zapojte káble ako na obrázku
9. Namontujte zostavený kryt závesu v kroku 5, zaistite tri skrutky a kryty otvorov na skrutky
10. Hotovo.

10.10 Ice Maker

Upozornenie: Výrobník l'adu môže menit polohu podla zvyklostí použivatela.

1. Tvorba l'adu staží otáčanie gombíka. Môžete ním niekol'kokrát otáčat dopredu a dozadu, aby ste odstránili l'ad a predišli poškodeniu dielov.
2. Pre výrobníky l'adu, ktoré nie sú určené na pripojenie k prívodu vody. (UPOZORNENIE: Naplňte iba pitnou vodou)
3. Navrhnite umiestnit výrobník l'adu na každú stranu, aby ste dosiahli vyššiu rýchlost spracovania.

11.1 Špecifikácie výrobku podľa nariadenia EÚ č. 2019/2016

Ochranná známka	Haier
Identifikátor modelu	H4F306•AH1	H4F306•CH1	H4F306•DH1H4F306•DH1BE	H4F272•CH1	H4F272•DH1H4F272•DH1BE	H4F272•EH1H4F272•EH1K	H4F228•DH1	H4F226•EH1H4F226•EH1K
Kategória modelu	Vertikálna mraznička
Trieda energetickej účinnosti	A C D D D E D E
Ročná spotreba energie (kWh/rok) ^1)	105	163 204	158 197 2	47 184 230
Objem chladiaceho priestoru (l)	Neuplatňuje sa
Objem mraziaceho priestor ^3 01				276 226
Počet hviezdičiek	****
Teplota dálších priestorov > 14 °C	Neuplatňuje sa
Beznámrazový systém	áno
Zabezpečenie pri výpadku prúdu (h)	12 12	12 10 10	10 10 10
Kapacita zmrazovania (kg/24 h)	20 20	20 20 20	16 17 14
Klimatická triedaTento spotrebič je určený napoužívanie v prostredí s teplotami vrozsahu 10 °C až 43 °C.	SN-T
Emisie hluku prenášané vzduchom(dB(A) re 1pW)	36		37 36		37
Typ konštrukcie	vol'ne stojaca

^1) na základe výsledkov 24-hodinovej normalizovanej skúšky. Skutočná spotreba energie bude závisieť od používania a umiestnenia spotrebiča.
Podrobnosti technických údajov nájdete na typovom štítku a energetickom štítku vo vnútri výrobku. Tento spotrebič je určený na použitie pri nižšie uvedenej teplote okolitého prostredia:

SN + 10°C - +32°C

N + 16°C - +32°C

ST + 16°C - +38°C

T + 16°C - +43°C

11.2 Doplňujúce technické údaje

Napätie/Frekvencia	220 – 240 V ~/50 Hz
Menovitý prúd (A)H4F306/272/226*A/C/DH1/BE	1,5
Menovitý prúd (A)H4F272/226*EH1/K	0,8
Chladiace médium	R600a
Rozmery (V/Š/H v cm) H4F306*A/C/DH1/BE	190/60/74.2
Rozmery (V/Š/H v cm) H4F272*C/DH1/BE	177.5/60/74.2
Rozmery (V/Š/H v cm) H4F272*EH1/K	177.5/60/73.7
Rozmery (V/Š/H v cm) H4F226*DH1	153.5/60/74.2
Rozmery (V/Š/H v cm) H4F226*EH1/K	153.5/60/73.7
Výkon/napätie osvetlenia	1.5W/ DC 12V

11.3 Normy a smernice

CE

Tento výrobok spíňa požiadavky všetkých príslušných smerníc ES s príslušnými harmonizovanými normami, ktoré ustanovujú označenie CE.

Odporúčame vám náš zákaznícky servis Haier a použitie originálnych náhradných dielov. Ak máte problém so svojím spotrebičom, najskôr si pozrite časť RIEŠENIE PROBLÉMOV.

Ak tam nenájdete riešenie, kontaktujte

▶ svojho miestneho predajcu alebo
Servis a podporu na www.haier.com, kde nájdete telefónne čísla a najčastejšie otázky a kde môžete aktivovať uplatnenie servisu.

Ak chcete kontaktovať náš servis, uistite sa, že máte k dispozícii nasledujúce údaje. Informácie nájdete na typovom štítku.

V prípade záruky skontrolujte aj záručný list dodaný s výrobkom.

Ak máte všeobecné obchodné otázky, obrátte sa na naše nižšie uvedené európske adresy:

Európske adresy Haier
Krajina*	Poštová adresa	Krajina*	Poštová adresa
Taliansko	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseTALIANSKO	Francúzsko	Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANCÚZSKO
Španielsko Portugalsko	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaŠPANIELSKO	Belgicko-FRBelgicko-NLHolandskoLuxembursko	Haier Benelux SAAnderlechtRoute de Lennik 451BELGICKO
Nemecko Rakúsko	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad Homburg NEMECKO	Pol'skoČeskoMad'arskoGréckoRumunskoRusko	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOL'SKO
Spojené král'ovstvo	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

*Viac informácií nájdete na www.haier.com
