Fold S PRF0189419 - Kuchynský digestor ELICA - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Elica
Model	Fold S PRF0189419
Verzia	Odsávacia (vonkajšie odvádzanie) alebo filtračná (vnútorné recirkulovanie)
Počet rýchlostí motora	3 rýchlosti + intenzívna rýchlosť
Časovač	Áno, s programovateľným oneskorením (20 min rýchlosť 1, 15 min rýchlosť 2, 10 min rýchlosť 3, 5 min intenzívna)
Osvetlenie	LED systém (nepoužívateľný)
Tukový filter	Umývateľný kovový filter (ručne alebo v umývačke riadu)
Uhlíkový filter	Aktívny uhlíkový filter (výmena každé 4 mesiace) alebo umývateľný filter podľa modelu
Teplotný alarm	Áno, teplotný senzor spúšťa rýchlosť 3 v prípade potreby
Indikátor nasýtenia tukového filtra	Indikátor L5 svieti po 40 hodinách prevádzky
Indikátor nasýtenia uhlíkového filtra	Indikátor L5 bliká po 160 hodinách (vyžaduje aktiváciu)
Napájacie napätie	220-240 V ~ 50/60 Hz
Minimálna bezpečnostná vzdialenosť (elektrický)	45 cm
Minimálna bezpečnostná vzdialenosť (plynový/kombinovaný)	65 cm
Určené použitie	Domáce, odsávanie dymu a pár z varenia
Údržba	Mesačné čistenie tukového filtra; výmena uhlíkového filtra každé 4 mesiace
Voliteľné príslušenstvo	Uhlíkové filtre, odvádzacie potrubia

Často kladené otázky - Fold S PRF0189419 ELICA

Ako nainštalovať digestor v odsávacej verzii?

Pre inštaláciu v odsávacej verzii je potrebné pripojiť prírubu digestora k vonkajšiemu odvádzaciemu potrubiu rovnakého priemeru. Odstráňte uhlíkové filtre, ak sú prítomné. Dodržujte minimálne vzdialenosti: 45 cm pre elektrický sporák, 65 cm pre plynový alebo kombinovaný sporák.

Ako používať časovač digestora?

Stlačte tlačidlo T4 na aktiváciu oneskorenia. Trvanie závisí od rýchlosti: 20 min pri rýchlosti 1, 15 min pri rýchlosti 2, 10 min pri rýchlosti 3 a 5 min pri intenzívnej rýchlosti. Počas oneskorenia indikátory blikajú. Digestor sa automaticky vypne po uplynutí času.

Čo robiť, keď indikátor L5 svieti alebo bliká?

Ak L5 svieti, tukový filter je potrebné vyčistiť (po 40 hodinách). Ak bliká, uhlíkový filter je potrebné vymeniť (po 160 hodinách). Na resetovanie indikátora podržte tlačidlo T1 stlačené 3 sekundy.

Ako čistiť tukový filter?

Kovový tukový filter sa čistí raz mesačne. Môžete ho umyť ručne neutrálnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote s krátkym cyklom. Na demontáž potiahnite pružinovú rukoväť.

Kedy treba vymeniť uhlíkový filter?

Aktívny uhlíkový filter sa musí vymeniť maximálne každé 4 mesiace (alebo každé 2 mesiace, ak je umývateľný). Nečistí sa, pokiaľ nie je uvedené inak. Pri inštalácii náhradných filtrov postupujte podľa pokynov v príručke.

Ako aktivovať indikátor nasýtenia uhlíkového filtra?

Pre použitie digestora vo filtračnej verzii aktivujte indikátor vypnutím digestora a potom podržaním tlačidiel T1 a T4 stlačených 3 sekundy. Indikátory L1 a L2 blikajú 5 sekúnd na potvrdenie. Na deaktiváciu zopakujte postup.

Čo robiť, keď sa spustí teplotný alarm?

Ak je teplota v blízkosti ovládacieho panela príliš vysoká, motor sa automaticky prepne na rýchlosť 3 a indikátory L1, L2, L3 blikajú. Alarm sa zastaví, keď teplota klesne. Môžete tiež stlačiť T1 alebo T2 na opustenie tohto režimu.

Môžem si vymeniť LED osvetlenie sám?

Nie, LED osvetlenie nie je možné vymeniť používateľom. V prípade poruchy kontaktujte autorizovaný technický servis.

Aké sú tipy na zníženie spotreby energie?

Zapnite digestor na minimálnu rýchlosť hneď na začiatku varenia a nechajte ho bežať ešte niekoľko minút. Intenzívnu rýchlosť používajte len na veľké množstvo dymu. Pravidelne čistite tukový filter a vymieňajte uhlíkový filter, aby ste udržali účinnosť.

Môže sa digestor používať bez tukového filtra?

Nie, digestor sa nesmie nikdy používať bez správne namontovaného tukového filtra. Nedodržanie tohto pokynu predstavuje riziko požiaru. Okrem toho môže používanie bez filtra poškodiť motor.

NÁVOD NA OBSLUHU Fold S PRF0189419 ELICA

SK - Varovania a inštalácia

Výrobok je vytvorený na odsávanie dymov a pár z varenia a je určený iba na domáce použitie.

Prísne dodržiavajte pokyny uvedené v tomto návode. Odmietame akúkol'vek zodpovednosť za prípadné poruchy, poškodenia alebo úrazy vyvolané výrobkom a spôsobené nedodržaním pokynov uvedených v tomto návode.

Zariadenie môže mat' odlišný vzhľad v porovnaní s obrázkami v tomto návode, no pokyny na použitie, údržbu a inštaláciu zostávajú rovnaké.

- Je dôležité uchovat' všetky návody, ktoré sú súčasťou výrobku, aby ste do nich mohli kedykol'vek nahliadnut'. V prípade predaja, postúpenia alebo prest'ahovania sa uistite, či návody zostali spolu s výrobkom. • Pokyny si pozorne prečítajte: obsahujú dôležité informácie o inštalácii, používaní a bezpečnosti. • Pred inštaláciou skontrolujte neporušenost' výrobku. V opačnom prípade sa skontaktujte s predajcom a nepokračujte v inštalácii.

⚠️ VŠEOBECNÁ BEZPEČNOST

- Na výrobku alebo na odvádzacích potrubiach nevykonávajte elektrické alebo mechanické zmeny. • Pred akýmkol'vek úkonom čistenia alebo údržby odpojte zariadenie od elektrickej siete vytiahnutím zástrčky alebo odpojením hlavného vypínača v byte. • Pri všetkých úkonoch montáže a údržby používajte pracovné rukavice. • Zariadenie smú používať deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo bez skúseností alebo potrebných znalostí len vtedy, keď sú pod dozorom alebo keď im boli dané pokyny týkajúce sa bezpečného používania zariadenia a tieto osoby pochopili nebezpečenstvá spojené so zariadením. • Deti musia byť pod dozorom, aby sa s výrobkom nehrali. • Čistenie a údržbu nesmú vykonávať deti bez dozoru. • V miestnosti musí byť zabezpečené dostatočné vetranie, keď sa výrobok používa súčasne s d’alšími spaľovacími zariadeniami na plyn alebo iné palivá. • Zariadenie sa musí často čistiť, zvnútra aj zvonku (ASPOŇ RAZ ZA MESIAC), v každom prípade dodržiavajte pokyny výslovne uvedené v pokynoch na údržbu. • Nedodržanie noriem na čistenie výrobku a výmeny/čistenia filtrov spôsobuje riziká požiarov. • Je prísne zakázané pripravovať jedlá na plameni pod týmto výrobkom. • POZOR: Keď je varná doska v prevádzke, prístupné časti výrobku môžu byť horúce. • Výrobok nepripájajte k elektrickej sieti, kým inštalácia nebude úplne dokončená. • Čo sa týka technických a bezpečnostných opatrení, ktoré je potrebné prijať na odvádzanie dymov, prísne dodržiavajte nariadenia kompetentných miestnych orgánov. • Nasatý vzduch sa nesmie odvádzať do potrubia používaného na odvádzanie dymov vyprodukovaných spaľovacími zariadeniami na plyn alebo iné palivá. • Výrobok nepoužívajte a nenechávajte bez správne namontovaných žiaroviek pre možné riziko zásahu elektrickým prúdom. • Výrobok sa NIKDY nesmie použiť bez správne namontovanej mriežky. • Výrobok sa NIKDY nesmie použiť ako oporná doska, pokialť to nie je výslovne uvedené.

- Pri výmene žiarovky používajte iba typ žiarovky uvedený v oddiele údržby/osvetľovacieho systému v tomto návode. • Použitie otvoreného ohňa je škodlivé pre filtre a môže vyvolat požiar, preto sa mu vždy vyhýbajte. • Fritovanie sa musí vykonávať pod kontrolou, aby sa zabránilo vzbíknutiu prehriateho oleja. • V prípade pochybností sa poradťe s autorizovaným centrom pomoci alebo podobným kvalifikovaným personálom.

⚠ BEZPEČNOST PRI INSTALÁCII

- Používajte upevňovacie skrutky dodané s výrobkom iba, ak sú vhodné pre plochu, inak si kúpte skrutky správneho typu. Uistite sa, že vnútri produktu sa nenachádza (pre účely prepravy) doplnkový materiál (napríklad sáčky so skrutkami, záruky atd.), ktorý je potrebné vybrat' a uschovať. • VÝSTRAHA: Inštalácia skrutiek a spojovacích prvkov, ktorá nie je v súlade s týmito pokynmi, môže spôsobit' riziká elektrickej povahy. • Odtokové potrubie nie je súčasťou dodávky a je nutné ho zakúpiť. • Priemer odvádzacej trubky musí byť ekvivalentný priemeru spojovacieho krúžku. • Pri inštalácii výrobku na varnú dosku dodržte výšku uvedenú vo výkresoch • Minimálna vzdialenosť medzi podpornou plochou nádob na varnom zariadení a najnižšou časťou kuchynského odsávača nesmie byť menšia ako 45 cm v prípade elektrických sporákov a 65 cm v prípade plynov alebo zmiešaných sporákov. • Ak sa v pokynoch na inštaláciu varného plynového zariadenia uvádza väčšia vzdialenosť, je potrebné ju brat' do úvahy.

Pozor! Nepoužívajte programovacie zariadenie, časovač, samostatné dial'kové ovládanie alebo akékol'vek iné zariadenie, ktoré sa aktivuje automaticky.

POUŽITIE

Odsávací systém sa môže použit' v odsávacej verzii s vonkajším odčerpávaním alebo filtračnej verzii s vnútorným obehom.

Odsávacia verzia:

Výpary sa odčerpávajú smerom von pomocou vypúšťacej trubky pripevnenej ku spojovacej prírube.

POZOR! Ak je výrobok vybavený uhlíkovým filtrom/uhlíkovými filtrami, tento/tieto sa musí/musia odstrániť.

Výrobok pripojte k trubkám a vypúšťacím otvorom na stene s priemerom ekvivalentným výstupu vzduchu (spojovacia príruba).

Preto odmietame akúkol'vek zodpovednosť.

• Použite potrubie s minimálnou nevyhnutnou dlžkou.
• Použite potrubie s čo najmenším počtom kolien (maximálny uhol kolena: 90 °).
• Zabráňte drastickým zmenám prierezu potrubia.

Filtračná verzia:

Nasatý vzduch sa odmastí a zbaví zápachu pred dopravením do miestnosti. Pre použitie výrobku v tejto verzii je potrebné nainštalovať prídavný filtračný systém na báze aktívneho uhlia.

MONTÁŽ PRED INŠTALÁCIOU

• Skontrolujte, či zakúpený výrobok má rozmery zodpovedajúce zvolenému miestu inštalácie.
• Odoberte filter/filtre s aktivnym uhlím, ak sú dodané (pozri aj príslušný odsek).
• Tento/tieto sa znovu namontuje/namontujú iba, ak chcete používať výrobok vo filtračnej verzii.
  • V prípade prítomnosti bočných panelov a/alebo stien a/alebo závesných skriniek overte, či je k dispozícii dostatočný priestor na inštaláciu výrobku a či vždy bude možný l'ahký prístup k ovládaciemu panelu.
• Výrobok je vybavený upevňovacími hmoždinkami vhodnými pre väčšiu časť stien/stropov. Avšak je potrebné sa poradit's kvalifikovaným technikom, aby ste sa uistili o vhodnosti materiálov podľa typu steny/stropu. Stena/strop musí byt' dostatočne silná/silný, aby zniesla/zniesol hmotnosť odsávača.

BEZPEČNOST V PRÍPADE ELEKTRICKÉHO PRIPOJENIA

- Siet'ové napätie musí zodpovedať napätiu uvedenému na štítku nachádzajúcemu sa vnútri výrobku. Ak je výrobok vybavený zástrčkou, pripojte výrobok k zásuvke v zhode s platnými normami nachádzajúcej sa v priestore prístupnom aj po inštalácii. Ak zástrčka nie je vo výbave (priame pripojenie k sieti) alebo zásuvka sa nenachádza v prístupnom priestore, aj po inštalácii, použite bipolárny vypínač podľa normy, ktorý zabezpečí úplné odpojenie siete v podmienkach kategórie prepätia III, v súlade s inštalačnými predpismi. Pozor! Napájací kábel musí vymeniť autorizovaný technický servis alebo osoba s podobnou kvalifikáciou.

- Pozor! Pred opätovným pripojením k elektrickej sieti a kontrolou správneho fungovania spotrebiča vždy skontrolujte, či je sieťový kábel správne namontovaný.

VAROVANIA PRE ÚDRŽBU

• Čistenie: Na čistenie používajte výhradne utierku navlhčenú v neutrálnom tekutom čistiacom prostriedku. Pri čistení nepoužívajte žiadne nástroje.
• Vyhnite sa používaniu produktov s obsahom abrazívnych látok. NEPOUŽÍVAJTE ALKOHOL!

Pre údržbu výrobku si pozrite obrázky po ukončení inštalácie označené týmto symbolom.

• XA Protitukový filter: Kovový protitukový filter sa musí čistiť raz za mesiac neagresívnymi čistiacimi prostriedkami, ručne alebo v umývačke riadu pri nízkych teplotách a krátkom cykle. Protitukový filter demontujete potiahnutím za pružinovú uvolňovaciu rukovát.
- Protitukový filter zadržiava tukové častice pochádzajúce z varenia. Pri umývaní v umývačke riadu sa protitukový filter môže odfarbit', ale jeho filtračné vlastnosti sa absolutne nezmenia.

• XB Uhlíkový filter (iba pre filtračnú verziu): Je potrebné vymenit' vložku maximálne každé štyri mesiace. NESMIE sa umývať ani regenerovať. Ako je uvedené v oddiele výkresov: vyberte tukové filtre, vložte po jednom uhlíkovom filtri na každú stranu a pripevnite ich k výrobku. Znovu založte protitukové filtre.

- Uhlíkový filter zadržiava neprijemné pachy pochádzajúce z varenia. • K nasýteniu uhlíkového filtra dôjde po viac alebo menej predlženom používaní podľa typu sporáka a pravidelnosti čistenia tukových filtrov.

•XB Umývatel'ný filter s aktivnym uhlím (iba pre filtračnú verziu):

uhlíkový filter sa môže umyť každé dva mesiace (alebo, keď signalizačný systém nasýtenia filtrov - ak je vo výbave modelu, ktorý vlastníte- signalizuje túto potrebu). Ako je to uvedené v oddiele výkresov: odoberte protitukové filtre,

odstráňte uhlíkový filter a umyte teplou vodou a vhodnými čistiacimi prostriedkami alebo v umývačke riadu pri 65 °C (v prípade umývania v umývačke riadu vykonajte kompletný cyklus umývania bez riadu vnútri). Odstráňte nadmernú vodu bez zničenia filtra, potom ho uložte do rúry na 10 minút pri 100 °C, aby ste ho úplne vysušili. Znovu založte protitukové filtre.

Vložku filtra vymeňte každé 3 roky a vždy, keď filtračná plachta bude poškodená.

Osvetlenie

• Systém osvetlenia : Systém osvetlenia nemôže vymieňat' používatel', v prípade funkčných porúch sa skontaktujte s asistenčnou službou.
• Osvetľovací systém je založený na technológii LED. LED zaručujú optimálne osvetlenie s trvaním až do 10-krát dlhším ako tradičné žiarovky a umožňujú ušetrit' 90 % elektrickej energie.

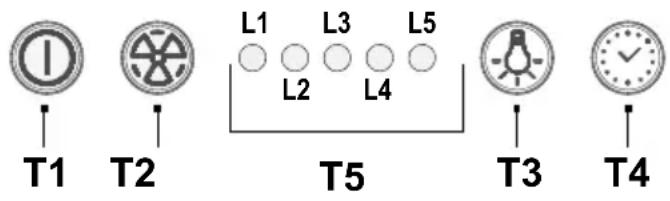

PREVÁDZKA

T1 ON/OFF motora

T2 Zvýšenie rýchlosti

Stlačením tlačidla (odsávač v stave ON) sa zvýši rýchlost' motora z rýchlosti 1 na intenzívnu.

Každej rýchlosti zodpovedá zapnutiu príslušnej led.

Rýchlost' 1 led L1

Rýchlost' 2 led L2

Rýchlost' 3 led L3

Intenzívna rýchlost' led L4 (blikajúca)

T4 Časovanie rýchlosti

T5 Indikátor prevádzkového stavu.

Časovanie rýchlostí

Časovanie je takto rozdelené:

Rýchlost' 1 - 20 minút (led L1 blikajúca)

Rýchlost' 2 - 15 minút (led L2 blikajúca)

Rýchlost' 3 - 10 minút (led L3 blikajúca)

Intenzívna rýchlost' - 5 minút (led L4 blikajúca).

Počas časovanej prevádzky stlačením tlačidla T1 sa odsávač vypne, ak stlačíte tlačidlo T2 alebo tlačidlo T4 sa odsávač vráti na nastavenú rýchlosť.

Signalizácia tukového filtra

Po 40 prevádzkových hodinách sa led L5 zapne.

Ked' sa objaví táto signalizácia, nainštalovaný tukový filter si vyžaduje umytie.

Pre vynulovanie signalizácie podržte tlačidlo T1 stlačené na 3".

Signalizácia uhlíkového filtra

Po 160 prevádzkových hodinách led L5 bude blikat'.

Ked' sa objaví táto signalizácia, nainštalovaný uhlíkový filter sa musí vymenit'.

Pre vynulovanie signalizácie podržte tlačidlo T1 stlačené na 3".

V prípade súčasnej signalizácie oboch filtrov led L5 bude striedavo signalizovať alarmy, pričom zostane zapnutá na 3" a následne 3-krát zabliká.

Vynulovanie sa uskutoční vykonaním vyššie opísaného postupu dvakrát.

V štandardnom režime signalizácia uhlíkového filtra nie je aktívna.

V prípade, ak sa použije odsávač pár vo filtračnej verzii, je potrebné zapnúť signalizáciu uhlíkového filtra.

Aktivácia signalizácie uhlíkového filtra:

Odsávač uvedte na OFF a podržte súčasne stlačené tlačidlá T1 a T4 na 3".

Led L1 a L2 budú blikat' na 5".

Deaktivácia signalizácie uhlíkového filtra:

Odsávač uvedte na OFF a podržte súčasne stlačené tlačidlá T1 a T4 na 3".

Led L1 bude blikat' na 2".

Teplotný alarm

Odsávač je vybavený snímačom teploty, ktorý aktivuje motor s rýchlostou 3 v prípade, ak teplota v zóne ovládacieho panelu je príliš zvýšená.

Stav alarmu sa signalizuje sekvenčným blikaním led L1, L2, L3.

Tento stav zostane, kým teplota neklesne pod alarmový prah.

Môžete opustit tento režim stlačením tlačidla T1 alebo T2.

Každých 30" snímač overí teplotu prostredia zóny ovládacieho panelu.

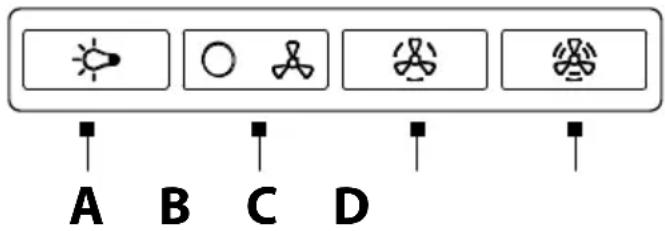

PREVÁDZKA

A= Vypínač svetla ON/OFF.

B= Vypínač ON/OFF a vol'ba rýchlosti 1 (v prípade malého množstva pary a dymu).

B+C= Vol'ba rýchlosti 2 (v prípade stredného množstva pary a dymu).

B+D= Vol'ba rýchlosti 3 (v prípade vel'kého množstva pary a dymu).

LIKVIDÁCIA PO UKONČENÍ ŽIVOTNOSTI

Toto zariadenie je označené v zhode s európskou smernicou 2012/19/ES - UK SI 2013 č.3113 o odpade z elektrických a elektronických zariadení (OEEZ). Zabezpečte, aby sa tento výrobok zlikvidoval správnym spôsobom. Používatel' prispieva k tomu, aby sa zabránilo potenciálnym negativnym dôsledkom pre prostredie a zdravie.

Symbol na výrobku alebo v dokumentácii, ktorá je k nemu priložená, poukazuje na to, že s týmto výrobkom nesmie byť narábané ako s domovým odpadom, ale musí byť odovzdaný do vhodnej zberne na recykláciu elektrických a elektronických zariadení. Je potrebné ho zlikvidovať v súlade s miestnymi predpismi pre likvidáciu odpadu. Podrobnejšie informácie o spracovaní, opätovnom použití a recyklácii tohto výrobku získate na príslušnom miestnom úrade, od služby zberu domového odpadu alebo v obchode, kde bol tento výrobok zakúpený.

ODPORÚČANIA PRI POUŽITÍ

Odporúčania na správne použitie za účelom zníženia vplyvu na životné prostredie: Ked' začínate varit', zapnite zariadenie na minimálnu rýchlost', a nechajte ho zapnuté aj niekoľko minút po ukončení varenia. Rýchlost' zvýšte iba v prípade veľkého množstva dymu a pary pomocou funkcie booster iba v extrémnych prípadoch. Aby sa zachovala dobrá účinnosť systému redukcie pachov, v prípade potreby vymeňte uhlíkový filter/filtre. Aby sa zachovala dobrá účinnosť tukového filtra, v prípade potreby ho vyčistíte. Na optimalizáciu účinnosti a minimalizáciu hluku používajte maximálny priemer kanalizačného systému uvedený v tejto príručke.

NORMY

Naprojektované, otestované zariadenie realizované pri dodržaní noriem o bezpečnosti: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Výkon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

POZNÁMKY

: súčiastky označené týmto symbolom, si môžete kúpiť samostatne u špecializovaných predajcov.

: súčiastky označené týmto symbolom, patria medzi voliteľné príslušenstvo dodávané iba pri niektorých modeloch a môžete si ich kúpiť na webových sídlach www.elica.com a www.shop.elica.com.
