Typ produktu	Umývačka riadu na vstavané
Značka	SIEMENS
Model	SX95E803BE
Rozmery (výška x šírka x hĺbka)	81 alebo 86 cm x 60 cm x 55 cm (podľa modelu)
Hmotnosť	Približne 45 kg
Elektrické napájanie	220-240 V, 50/60 Hz, 10 A
Kapacita	13 štandardných miest
Hladina hluku	44 dB (odhad)
Spotreba vody na cyklus	9,5 L (odhad)
Spotreba energie na cyklus	0,92 kWh (odhad)
Hlavné funkcie	EmotionLight, TimeLight, Gap illumination, Vario zásuvka, košíkový systém, vložka na varenie v pare, rozprašovacia hlava na varnú dosku
Umývacie programy	Automatický, Ekologický, Intenzívny, Rýchly, Predmytie (odhad)
Možnosti	Odložený štart, Extra sušenie, VarioSpeed (odhad)
Údržba a čistenie	Pravidelné čistenie filtrov, postrekovacích ramien a tesnenia dverí; používanie čistiaceho prostriedku a regeneračnej soli
Bezpečnosť	Automatické zastavenie pri otvorených dverách, zariadenie proti úniku, detská poistka (odhad)
Náhradné diely a opraviteľnosť	Dostupné diely: pracovná doska, košíky, postrekovacie ramená, filtre, napájací kábel, kryt čistiaceho prostriedku, odpadová pumpa, bočné steny, dvere, ovládací panel, pružiny dverí, základová lišta, základový plech, prepadové potrubie, vnútorné dvere, pánty, tesnenia, osvetlenie (EmotionLight, TimeLight, Gap illumination)
Všeobecné informácie	Návod na použitie a opravu dostupný vo viacerých jazykoch; vysoký index opraviteľnosti

Často kladené otázky - SX95E803BE SIEMENS

Ako demontovať pracovnú dosku?

Na demontáž pracovnej dosky najskôr odstráňte dve zadné skrutky (voliteľné), potom zatlačte nahor uvoľňovacie páky, mierne nadvihnite pracovnú dosku dopredu, zatlačte ju dozadu a odstráňte ju.

Ako vymeniť postrekovacie rameno?

Na odstránenie horného postrekovacieho ramena ho odskrutkujte a potiahnite nadol. Pre spodné rameno ho jednoducho spustite. Montáž sa vykonáva v opačnom poradí: vložte spodné a potom ho zacvaknite, vložte horné a pevne ho priskrutkujte.

Ako vyčistiť filtre?

Otočte hrubý filter proti smeru hodinových ručičiek a vyberte filtračný systém. Dávajte pozor, aby do žumpy nespadli žiadne cudzie predmety. Potom spustite mikrofiltre, aby ste ho odstránili. Pri spätnej montáži zložte systém, uistite sa, že poistné západky sú zapadnuté, vložte ho a otáčajte hrubým filtrom v smere hodinových ručičiek, kým sa šípky nezarovnajú.

Ktoré diely môžem sám vymeniť?

Môžete vymeniť mnoho dielov: pracovnú dosku, košíky, postrekovacie ramená, filtre, napájací kábel, kryt čistiaceho prostriedku, odpadovú pumpu, bočné steny, predné dvere, ovládací panel, pružiny dverí, základovú lištu, základový plech, prepadové potrubie, vnútorné dvere, pánty, tesnenia a osvetlenie (EmotionLight, TimeLight, Gap illumination).

Ako vymeniť kryt čistiaceho prostriedku?

Otvorte kryt čistiaceho prostriedku. Zatlačte ho o 5 mm, potom ho zdvihnite zospodu vodiacich líšt. Odstráňte pružinu. Pri montáži najskôr vložte pružinu (dlhý koniec do upevňovacieho otvoru dávkovača, krátky koniec do otvoru viečka), umiestnite viečko a zatlačte ho do vodiacich líšt.

Čo robiť v prípade úniku vody?

Najskôr skontrolujte prepadové potrubie a prívodné a odvodné hadice. Ak je prepadové potrubie poškodené, môžete ho vymeniť. Pred akoukoľvek činnosťou sa uistite, že ste odstránili zvyškovú vodu. Ak únik pretrváva, kontaktujte zákaznícky servis.

Ako vymeniť predné dvere?

Odpojte spotrebič. Otvorte dvere a odstráňte štyri skrutky. Jednou rukou držte dvere a odstráňte ďalšie dve skrutky. Pri montáži umiestnite predné dvere pod ovládací panel, pritlačte ich k vnútorným dverám, potom ich upevnite skrutkami (najskôr dve, potom štyri). Dbajte na správne umiestnenie káblov.

Ako sa dostať k odpadovej pumpe?

Odstráňte košík a filtre. Zvyškovú vodu odstráňte špongiou. Lyžicou vypáčte kryt pumpy, uchopte ho za priečnik, zdvihnite ho smerom dovnútra a vyberte ho. Pri spätnej montáži vložte kryt a zatlačte, kým nezapadne.

Aké nástroje sú potrebné na opravu?

Odporúčané nástroje zahŕňajú: skrutkovač Torx T20 s vrtákom, skrutkovač Torx T15, plochý skrutkovač (čepeľ 10 mm x 1,6 mm x 200 mm), ploché kliešte. Odporúčajú sa tiež ochranné rukavice a bezpečnostná obuv.

Kde nájsť náhradné diely?

Náhradné diely sú k dispozícii v zákazníckom servise Siemens. Používajte iba originálne diely. Referencie dielov sú uvedené v návode (napr. [00614935] pre vodiaci tablet).

NÁVOD NA OBSLUHU SX95E803BE SIEMENS

1. Vysuňte kovový rám ven z kolejnic.

1.2.2 Symboly označujúce riziká....786

1.2.3 Štruktúra varovaní 787

Nástroje a pomôcky 789

Oprava....790

4.1 Výmena pracovnej plochy 790

4.1.1 Odobratie pracovnej plochy 790

4.1.2 Montáž pracovnej plochy....790

4.2 Inštalácia systému košov 791

4.2.3 Montáž naparovacej vložky....792

4.9 Výmena viečka čerpadla na odpadovú vodu 800

4.9.1 Odoberanie viečka čerpadla na odpadovú vodu 800

4.9.2 Montáž viečka čerpadla na odpadovú vodu....800

4.10 Výmena bočného panela....801

4.10.1 Odstránenie bočného panelu 801

4.10.2 Montáž bočného panelu....802

4.12.1 Odstránenie ovládacieho panelu 805

4.14 Výmena spodného panelu 808

4.14.1 Odstránenie spodného panelu....808

4.14.2 Montáz spodného panelu....808

4.16 Výmena prepadového vedenia....810

4.16.1 Odoberanie prepadového kanála 810

4.16.2 Montáž prepadového vedenia 811

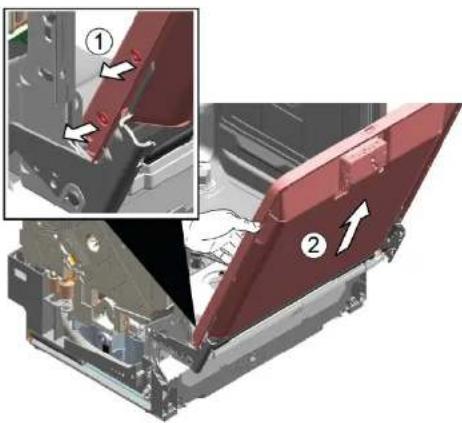

4.17 Výmena vnútorných dvierok....813

4.17.1 Odoberanie vnútorných dvierok....813

4.17.2 Montáž vnútorných dvierok 813

4.18 Výmena závesu dvierok 814

4.18.1 Odoberanie závesu dvierok.... 814

4.19 Výmena (spodného) tesnenia dvierok 816

4.19.1 Odoberanie tesnenia dvierok....816

4.20 Výmena (horného) tesnenia dvierok....818

4.20.1 Odoberanie tesnenia dvierok....818

4.20.2 Montáž tesnenia dvierok 818

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
	Všeobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovani

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

- Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!

- Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.

- Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Riziko poranenia na ostrých hranách!

■ Noste ochranné rukavice.

Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch

■ Noste ochrannú obuv.

■ Zaistite t'ažké komponenty proti pádu.

■ Nesiahajte končatinami do pohybujúcich sa komponentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!

■ Používajte len originálne náhradné diely.

■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Skrutkovač Torx T20 s otvorom [00340764]	100 mm, pre skrutky s bezpečnostným čapom
Skrutkovač Torx T15	Dĺžka 80 mm
Plochý skrutkovač Čepeľ 10 mm x 1,6 mm x 200 mm
Kliešte špicaté [00340871]	Dĺžka: 200 mm, rovné

Oprava

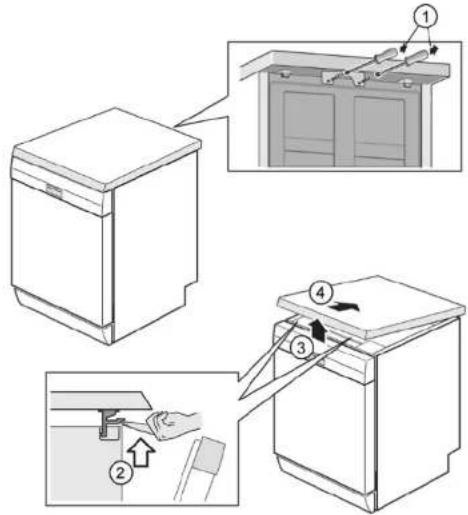

4.1 Výmena pracovnej plochy

Požiadavka:

1. Odstráňte dve skrutky vzadu (1) (voliteľné).
2. Stlačte obe zachytávacie páčky pod pracovnou plochou smerom nahor (2).

4.1.2 Montáž pracovnej plochy

1. Zablokujte zadnú časť pracovnej plochy do vodidiel pomocou prídržných zarážok (1).

1. Zatlačte pracovní plochu dopredu (2).
2. Zatlačte prednú časť pracovnej plochy nadol, aby zaistovacie páčky počutelne zacvakli na svoje miesto (3).
3. Znovu zaskrutkujte dve skrutky (4) (volitel'né).

Oprava

4.2 Inštalácia systému košov

Požiadavka:

Príslušný kôš bol odstránený zo spotrebiča.

4.2.2 Montáž úchytky na pridržanie pohárov Špeciálne nástroje:

Postup [00614935]
Úchytka na pridržanie pohárov [00618565]

Pri umývaní pohárov sa úchytka na pridržanie pohárov dá vyklopiť. Pri-daným nahnutím sa zníži zachytávanie vody na spodnej časti pohárov. V prípade vysokých pohárov odporůčame nechat’ úchylky na pridržanie po-hárov sklopené.Ak je vo vrchnom koši voliteľná plastová vložka, musí sa najskôr vybrat’.

1. Vyberte plastovú vložku.

1. Uložte predmety na umytie.

4.2.3 Montáž naparovacej vložky

Špeciálne nástroje:

Postup [00614935]
Úchytka na pridržanie pohárov [00618565]

1. Vytiahnite spodné ostrekovacie rameno nadol, čím ho vyberiete.

1. Otočte filter na hrubé nečistoty proti smeru hodinových ručičiek (1) a odoberte filtračný systém (2).

Skontrolujte, či do odpadového priestoru nespadol žiaden cudzí predmet.

1. Znovu zmontujte filtračný systém. Uistite sa, že aretačné výstupky na filtri na hrubé nečistoty zacvakli na svoje miesto.
2. Filtračný systém vložte do spotrebiča a filter na hrubé nečistoty otočte v smere hodinových ručičiek. Uistite sa, že sa označenia šípky zhodujú.

Oprava

4.6 Montáž ostrekovacej hlavice na plech na pečenie

Prehriatie hlavného pripojenia!

Nebezpečenstvo požiaru

Na vypáčenie môžete použit malý skrutkovač.

Požiadavka:

1. Vložte dlhý koniec pružiny do otvoru dávkovacieho zariadenia (1).

1. Vložte krátky koniec pružiny do otvoru krytu na prací prostriedok (2).
2. Vtlačte kryt do dávkovacieho zariadenia (3).

4.9 Výmena viečka čerpadla na odpadovú vodu

Požiadavka:

Kôš je vybratý.
√ Filtry sú vybraté.→796

4.9.1 Odoberanie viečka čerpadla na odpadovú vodu

1. Odčerpajte všetku vodu.

V prípade potreby použite špongiu.

1. Pomocou lyžice vypáčte viečko čerpadla a chytte ho za priečny diel.

4.9.2 Montáž viečka čerpadla na odpadovú vodu

Vložte viečko čerpadla (1) a zatlačte nadol (2).

4.10 Výmena bočného panela

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spotrebič je voľne dostupný.
Volne stojace spotrebiče: Pracovná plocha bola odobratá.→790

4.10.1 Odstránenie bočného panelu

1. Odstráňte skrutky z bočného panelu (1).

1. Nakloňte bočný panel v hornej časti mierne smerom von (2).
2. Dajte bočný panel nižšie a vytiahnite ho zo základného žřabu (3).

Oprava

4.10.2 Montáž bočného panelu

1. Vložte bočný panel do základného žl'abu (1).

1. Vtlačte bočný panel na spotrebič (2).
2. Zaistite bočný panel pomocou skrutiek (3).

Oprava

Jednoducho vyberte skrutky popísané v nasledujúcich krokoch.

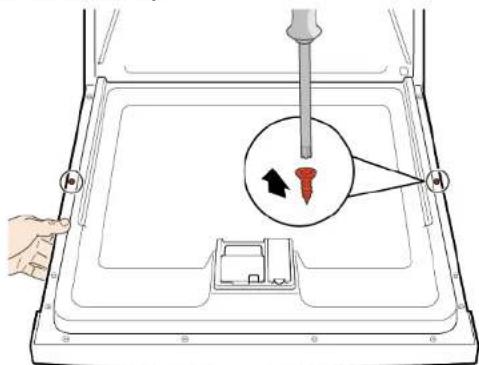

1. Otvorte dvierka.
2. Odoberte štyri skrutky.

Odstráňte dve skrutky.

POZOR! Nesprávne umiestnené alebo nezabezpečené káble! Nebezpečenstvo káblového zapojenia ► Káble umiestnite na bezpečné miesto pomocou lepiacej pásky.

Oprava

Požiadavka:

Izolačný flauš bol správne umiestnený a zafixovaný na vnútornej strane vonkajších dvierok.
Závesy sú vložené do vonkajších dvierok.
1. Zatvorte vnútorné dvierka tak, aby nezacvakli.
2. Zatlačte vonkajšie dvierka nahor pod ovládací panel (1).

1. Zatlačte vonkajšie dvierka na vnútorné dvierka a pridržte (2).

4.

Dvierka zaistite a z jednej strany pridržte.

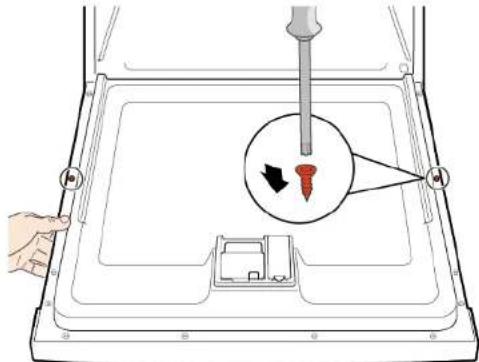

Otvorte dvierka a zaistite ich pomocou dvoch skrutiek (kovové skrutky 4 x 11 mm).

1. Zaistite vonkajšie dvierka pomocou štyroch skrutiek (kovové skrutky 4 x 11 mm).

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Vonkajšie dvierka sú odobraté.
√ Vonkajšie dvierka sú odobraté (plne integrované/integrované).

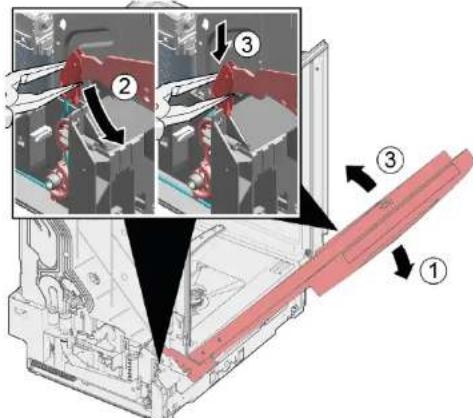

4.12.1 Odstránenie ovládacieho panelu

1. Odpojte elektrické pripojenia z ovládacieho panelu a spodného snímača pomocného oplachovania (1, 2).

1. 1. Dvierka mieme pootvorte (1).

2. Zaistite v drážke základného žřabu (2).

3. Pomaly zatvorte dvierka (3).

4.14 Výmena spodného panelu

Pätky sú identické a je možné ich zamenit'.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Vonkajšie dvierka sú odobraté.
√ Vonkajšie dvierka sú odobraté (plne integrované/integrované).

4.14.1 Odstránenie spodného panelu

1.

Nesprávne odstránenie. Ak sa spodný panel uvoľní na boku a odoberie, dve upevňovacie dosky by sa mohli vylomít. Ak sa poškodí len jedna upevňovacia doska, bočná strana sa dá vymenit', pretože upevňovacie dosky sú identické. Odporůčame umiestniť niečo pod spotrebič z bočnej prednej strany, aby ste odfahčili zataženie spodného panelu s pătkami.

1. Dostaňte sa do vodiacich lišt (1) pomocou skrutkovača a uvoľnite úchytku stlačením nadol.

4.14.2 Montáž spodného panelu

1. Vložte pätky.
2. Pripojte spodný panel na vrchnej strane (1) a zatlačte nadol, aby počutel'ne za-cvakol na svoje miesto (2).

Doska zásuvky v základni sa nachádza v spodnej časti vpredu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Čelo nábytku (voliteľné) je odobraté.
Vonkajšie dvierka sú odobraté.
Vonkajšie dvierka sú odobraté (plne integrované/integrované).
Spodný panel (voliteľné) je odobratý.→808

4.15.1 Odobratie dosky zásuvky v základni

1. Odstráňte dve skrutky (1).

1 2 2 1

4.16 Výmena prepadového vedenia

Prepadové vedenie sa nachádza v spodnej prednej časti spotrebiča.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Čelo nábytku je odobraté (volitel'né).
Vonkajšie dvierka sú odobraté.
√ Spodný panel (voliteľné) je odobratý.→808
Doska zásuvky základne je odobratá.→809

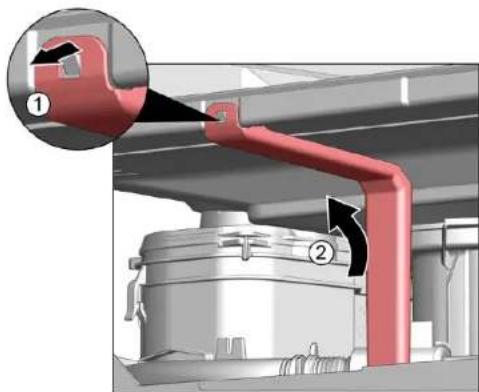

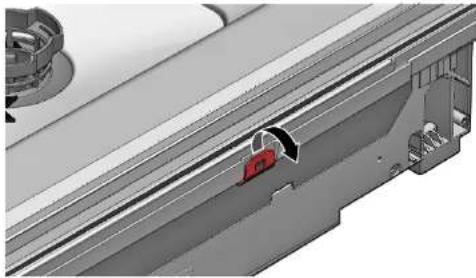

4.16.1 Odoberanie prepadového kanála

Zbytková voda

• Ked' sa odoberie vypúštacia hadica, môže vytiect' zbytková voda.

• Vodu zachyťte alebo ju odstráňte zo základne pomocou odsávacej striekačky.

• Vypáčte zachytávací mechanizmus hore (1, 2).

1. Uvoľnite zachytávací prvok hore.

1. 1. Skrutkovač vložte pod kovovú brzdu (1).

2. Jemne uvol'nite kovovú úchytku (2).

4.16.2 Montáž prepadového vedenia

Škody spôsobené vodou kvôli nesprávnej montáži prepadového vedenia! Správne vložte prepadové vedenie dole do vodidla základného žřabu. Zacvaknite prepadové vedenie správne na svoje miesto hore.

1. 1. Umiestnite prepadové vedenie (1).

2. Presuňte prepadové vedenie do tesnenia (2).

3. Zatlačte prepadové vedenie do vodidla tesnenia (3).
4. Prepadové vedenie (4) vložte presne.
5. Zacvaknite prepadové vedenie (5).

4.17 Výmena vnútorných dvierok

Požiadavka:

4.17.1 Odoberanie vnútorných dvierok

1. Odstráňte skrutky (1).
2. Odoberte vnútorné dvierka smerom nahor (2).

1. Záves dvierok zaistite pomocou skrutiek.
2. Vnútorné dvierka umiestnite na záves dvierok.
3. Vnútorné dvierka zaistite pomocou skrutiek.

4.17.2 Montáž vnútorných dvierok

1. Sklopte tesnenie dvierok dopredu.
2. Posuňte vnútorné dvierka za tesnenie dvierok.
3. Zatvorte vnútorné dvierka.
4. Sklopte tesnenie dvierok nahor. Bočné časti smerujú nadol.
5. Záves dvierok posuňte nahor.

4.18 Výmena závesu dvierok

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spotrebič je volne dostupný.
Bočný panel je odobratý.→801
Vonkajšie dvierka sú odobraté.
Vnútorné dvierka sú odstránené.
Ovládací panel je odobratý.→805
Pružina z dvierok je pripevnená. →806
Spodný panel je odobratý.→808
Doska zásuvky základne je odobratá.→809
√ Prepadový kanál je odobratý.→810

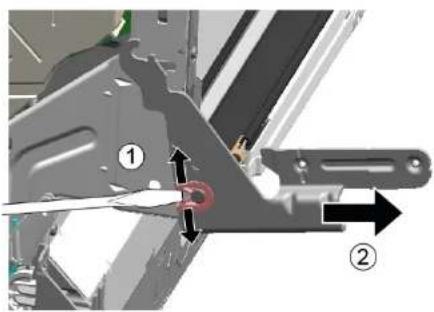

4.18.1 Odoberanie závesu dvierok

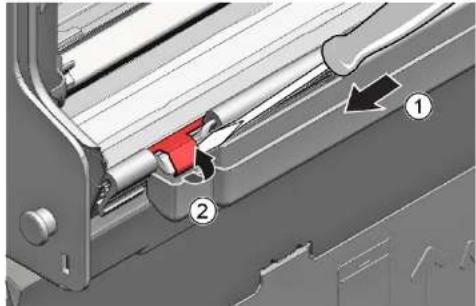

1. 1. Uvoľnite zachytávací háčik pomocou skrutkovača (1).
2. Záves dvierok potiahnite dopredu (2).

1. Uvoľnite uzemňovacie pripojenie na závese dvierok.

Nebezpečenstvo úrazu elektrickým průdom pri dotyku s čast'ami pod napátím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Oprava

1. 1. Záves umiestnite na spotrebič (1).

2. Presuňte záves nadol (2), aby sa zachytil do spotrebiča.

Chýbajúce uzemňovacie pripojenie môže spôsobit' elektrické napätie na dvierkach.

Vytvorte uzemňovacie pripojenie.

4.19 Výmena (spodného) tesnenia dvierok

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Vonkajšie dvierka sú odobraté.
Doska zásuvky základne je odobratá.→809
Spodný panel (voliteľné) je odobratý.→808
Pružiny z dvierok sú odstránené.
Ovládací panel je odobratý.
Držiak pásu káblov dole vpravo je odstránený.

1. Zo spodného tesnenia dvierok odmontujte dve zachytávacie úchytky (1, 2).

1. Z vnútorných dvierok odmontujte spodné tesnenie dvierok.

1. Vložte tesnenie dvierok spolu s uzatváracou klapkou do vnútorných dvierok.

2. Zaistite tesnenie dvierok pomocou dvoch zachytávacích úchytiek.

Oprava

4.20 Výmena (horného) tesnenia dvierok

Požiadavka:

Z vnútorného rámu odmontujte tesnenie dvierok.

4.20.2 Montáž tesnenia dvierok

Tesnenie dvierok sa musí orezať na správnu dĺžku pred montážou. To je 1750 mm pre spotrebiče s výškou 81 cm a 1850 mm pre spotrebiče s výškou 86 cm.

1. Pripravte si vhodné tesnenie dvierok.
2. Zabezpečte správnu montážnu polohu profilu tesnenia.

Tesnenie nesmie byť zvlnené ani natiahnuté na rohoch. Tesnenie je odrezané na konci po uhlopriečke a zužuje sa do spodnej časti nádoby vpredu.

Koniec tesnenia umiestnite rovno dopredu pod vnútorné dvierka. Tesnenie by sa malo opierat' o bok nádoby do maximálnej možnej miery.

Správne namontované tesnenie dvierok:

EmotionLight sa nachádza hore vpredu vo vonkajšej časti vyplachovacej nádržky.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spotrebič je volne dostupný.
√ Pracovná plocha bola odobratá (volitel'né).
Panel po pravej ruke je odobratý (voliteľné).→801

4.21.1 Odoberanie osvetlenia EmotionLight

1. Odpojte úchytku vzadu (1).

1. Použite úchytku (2).

3.

POZOR!

Nesprávna montáž!

4.22 Výmena TimeLight

TimeLight vymieňajte len ako kompletný diel. Modul TimeLight je pripevnený na zadnú časť dosky zásuvky základne.

Požiadavka:

4.22.1 Odstránenie TimeLight

1. Zachytávacie prvky (1) ohnite mierne smerom von.

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Vonkajšie dvierka sú odpojené.
Ovládací panel je odobratý.

4.23.1 Odstránenie Gap illumination

1. 1. Odpojte úchytku (1).

2. Odstráňte elektrické pripojenie z ovládacieho modulu (2).

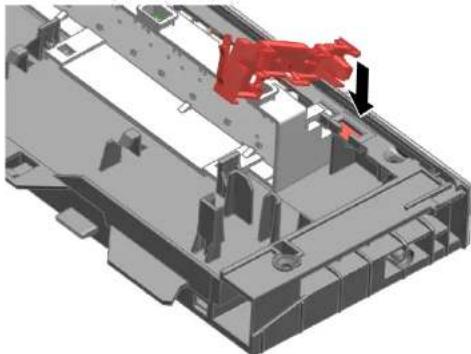

1. Vložte držiak dosky plošných spojov do rámu ovládacieho modulu.
