Typ produktu	Vysokotlakový čistič
Značka	Kärcher
Model	HD 615 M Cage
Prevádzkový tlak	15 MPa (150 bar)
Prietok vody	9,3 l/min
Prípojný výkon	3,1 kW
Sieťové napätie	230 V / 50 Hz
Stupeň krytia	IPX5
Prevádzková hmotnosť	33 kg
Rozmery (D × Š × V)	460 × 420 × 970 mm
Max. teplota privádzanej vody	60 °C
Max. tlak privádzanej vody	1 MPa
Množstvo oleja	0,25 L (typ 15W40)
Systém pripojenia	EASY!Lock
Vysokotlaková pištoľ	EASY!Force s bezpečnostnou poistkou
Funkcia automatického zastavenia	Tlakový spínač (motor sa zastaví pri zatvorení pištole)
Hladina akustického tlaku	74 dB(A)
Vibrácie ruka-rameno	2,4 m/s² (neistota K = 0,7 m/s²)
Použitie podľa určenia	Čistenie strojov, vozidiel, muriva, náradia
Príslušenstvo v cene	Vysokotlaková tyč, hadica 15 m, tryska

Často kladené otázky - HD 615 M Cage Kärcher

Aký typ oleja použiť pre vysokotlakový čistič Kärcher HD 615 M Cage?

Použite motorový olej 15W40 pre model HD 615 M Cage. Potrebné množstvo je 0,25 L.

Ako odvzdušniť vodný okruh pred prvým použitím?

Odskrutkujte trysku z tyče, otvorte prívod vody a nechajte prístroj bežať, kým nezmiznú vzduchové bubliny. Opakujte otváraním a zatváraním pištole niekoľkokrát.

Čo robiť, ak vysokotlakový čistič neštartuje?

Skontrolujte napájací kábel, sieťové napätie a poistku. Ak sa prístroj prehrieva, nechajte ho vychladnúť 15 minút pred opätovným spustením. Ak problém pretrváva, kontaktujte servis.

Ako používať detergent s týmto modelom?

Použite voliteľnú penovú dýzu. Namontujte ju na pištoľ, naplňte nádržku schváleným detergentom Kärcher, potom nastavte dávkovanie pomocou sady uzáverov. Naneste detergent na suchý povrch, nechajte pôsobiť, potom opláchnite vysokotlakovým prúdom.

Aký je maximálny prípustný tlak pre pripojenie na vodu?

Maximálny prívodný tlak je 1 MPa (10 bar). Vyšší tlak by mohol poškodiť prístroj.

Ako udržiavať filter prívodu vody?

Odskrutkujte spojovaciu maticu, vyberte hadicu s filtrom, vyčistite ju čistou vodou a potom zmontujte späť. Vykonajte túto operáciu aspoň raz týždenne.

Môžem použiť dažďovú alebo recyklovanú vodu?

Áno, za predpokladu, že voda spĺňa nasledovné limity: pH 6,5-9,5, vodivosť max 2000 µS/cm, bez abrazívnych látok. Recyklovaná voda musí byť filtrovaná.

Ako chrániť prístroj pred mrazom?

Skladujte prístroj v prostredí bez mrazu. Ak to nie je možné, úplne vypustite vodu a prečerpajte nemrznúcu zmes na báze glykolu do okruhu spustením prístroja na 1 minútu.

Aká je spätná sila vysokotlakovej pištole?

Spätná sila je približne 28,6 N pre model HD 615 M Cage. Počas používania držte pištoľ pevne.

Kde nájsť náhradné diely a príslušenstvo?

Používajte výhradne originálne diely Kärcher. Môžete ich objednať u svojho predajcu alebo na webovej stránke www.kaercher.com.

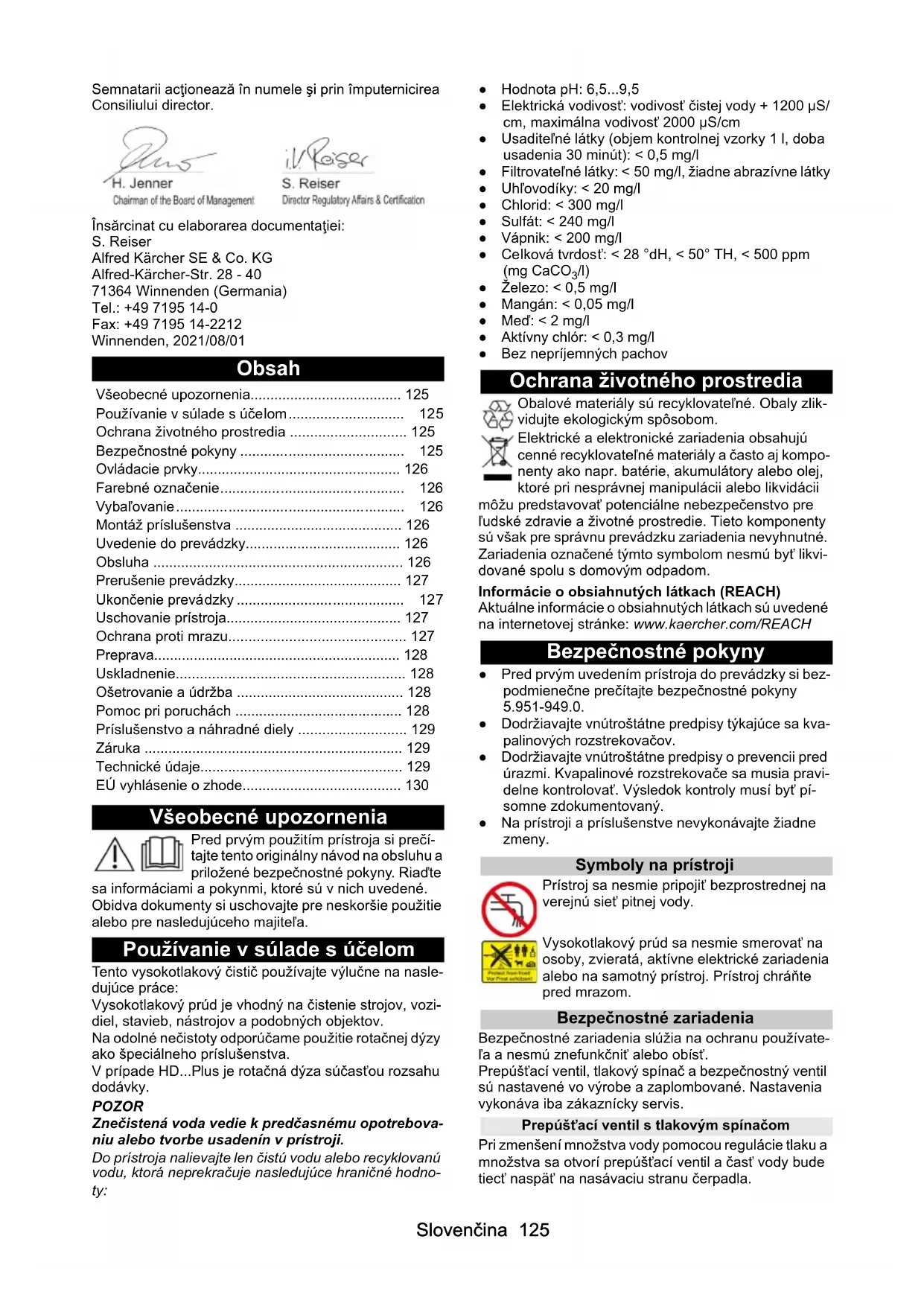

NÁVOD NA OBSLUHU HD 615 M Cage Kärcher

Symboly na prístroji

Používanie v súlade s účelom.... 125

Ochrana životného prostredia 125

Montáž príslušenstva 126

Uvedenie do prevádzky.... 126

Obsluha 126

Prerušenie prevádzky.... 127

Ukončenie prevádzky 127

Uschovanie prístroja.... 127

Ochrana proti mrazu.... 127

Preprava.... 128

Uskladnenie.... 128

Príslušenstvo a náhradné diely 129

Záruka 129

EÚ vyhlásenie o zhode.... 130

Všeobecné upozornenia

Pred prvým použitím prístroja si prečítajte tento originálny návod na obsluhu a priložené bezpečnostné pokyny. Riad'te

sa informáciami a pokynmi, ktoré sú v nich uvedené.

Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa.

Používanie v súlade s účelom

Tento vysokotlakový čistič používajte výlučne na nasledujúce práce:

Vysokotlakový prúd je vhodný na čistenie strojov, vozi-diel, stavieb, nástrojov a podobných objektov.

Na odolné nečistoty odporúčame použitie rotačnej dýzy ako špeciálneho príslušenstva.

V prípade HD...Plus je rotačná dýza súčasťou rozsahu dodávky.

POZOR

Znečistená voda vedie k predčasnému opotrebovaniu alebo tvorbe usadenín v prístroji.

Do prístroja nalievajte len čistú vodu alebo recyklovanú vodu, ktorá neprekračuje nasledujúce hraničné hodnoty:

• Hodnota pH: 6,5...9,5
- Elektrická vodivost': vodivost' čistej vody + 1200 μS/cm, maximálna vodivost' 2000 μS/cm
- Usaditel'né látky (objem kontrolnej vzorky 1 l, doba usadenia 30 minút): < 0,5 mg/l
- Filtrovateľné látky: < 50 mg/l, žiadne abrazívne látky
• Uhľovodíky: < 20 mg/l
• Chlorid: < 300 mg/l
- Sulfát: < 240 mg/l
• Vápnik: < 200 mg/l
- Celková tvrdost: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
- Železo: < 0,5 mg/l
• Mangán: < 0,05 mg/l
- Med': < 2 mg/l
• Aktívny chlór: < 0,3 mg/l
- Bez neprijemných pachov

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik-vidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú cenné recyklovatel'né materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej, ktoré pri nesprávnej manipulácii alebo likvidácii

môžu predstavovať potenciálne nebezpečenstvo pre l'udské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmů byť likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.com/REACH

Bezpečnostné pokyny

• Pred prvým uvedením prístroja do prevádzky si bezpodmienečne prečítajte bezpečnostné pokyny 5.951-949.0.
• Dodržiavajte vnútroštátne predpisy týkajúce sa kva-palinových rozstrekovačov.
• Dodržiavajte vnútroštátne predpisy o prevencii pred úrazmi. Kvapalinové rozstrekovače sa musia pravidelne kontrolovať. Výsledok kontroly musí byť písomne zdokumentovaný.
• Na prístroji a príslušenstve nevykonávajte žiadne zmeny.

Symboly na prístroji

Prístroj sa nesmie pripojit bezprostrednej na verejnú siet' pitnej vody.

Vysokotlakový prúd sa nesmie smerovať na osoby, zvieratá, aktívne elektrické zariadenia alebo na samotný prístroj. Prístroj chráňte pred mrazom.

Bezpečnostné zariadenia

Bezpečnostné zariadenia slúžia na ochranu používatel'a a nesmú znefunkčnit' alebo obíst'.

Prepúšťací ventil, tlakový spínač a bezpečnostný ventil sú nastavené vo výrobe a zaplombované. Nastavenia vykonáva iba zákaznícky servis.

Prepúšťací ventil s tlakovým spínačom

Pri zmenšení množstva vody pomocou regulácie tlaku a množstva sa otvorí prepúšťací ventil a časť vody bude tieť naspát na nasávaciu stranu čerpadla.

Bezpečnostný ventil sa otvorí pri prekročení povoleného prevádzkového tlaku a voda tečie spät k nasávacej strane čerpadla.

Ovládacie prvky

Pozrite si stranu s grafikami

① Ochranný diel
2Dýza
③ Regulácia tlaku a množstva *
④Pracovný nadstavec EASY!Lock
⑤ Vysokotlaková pištol' EASY!Force
⑥ Bezpečnostná západka
⑦ Spúšťacia páčka
⑧ Páka na odblokovanie
⑨ Vysokotlaková hadica EASY!Lock
⑩ Posuvné držadlo
⑪ Držiak pracovného nadstavca
⑬ Hviezdicová rukovat' posuvného držadla
⑭Vysokotlaková prípojka EASY!Lock
⑮Prevlečná matica
16 Nátrubok hadice
⑰ Sito
18 Prípojka vody
⑲Spínač prístroja
20 Držiak kábla, držiak hadice

⑫ Prepravný držiak pre plošný čistič*, rotačná dýza*

* nie je súčast'ou rozsahu dodávky pri každom variante prístroja

Farebné označenie

• Ovládacie prvky pre čistiaci proces sú žlté.
• Ovládacie prvky pre údržbu a servis sú svetlosivé.

Vybal'ovanie

1. Pri vybaľovaní skontrolujte obsah balenia.

2. Pri škodách následkom prepravy okamžite informujte predajcu.

Montáž príslušenstva

Upozornenie

Systém EASY!Lock rýchlo a bezpečne len jedným otočením spája komponenty pomocou rýchlozávitu.

Nasadenie vysokotlakovej hadice

1. Vysokotlakovú hadicu spojte s vysokotlakovou pištoľou a vysokotlakovou prípojkou prístroja a pevne utiahnite rukou (EASY!Lock).

Uvedenie do prevádzky

Elektrická prípojka

⚠NEBEZPEČENSTVO

Prístroj pomocou zástrčky spojte s elektrickou siet'ou. Neoddelitelné spojenie s elektrickou siet'ou je zakázané. Zástrčka slúží na odpojenie zo siete.

Pripojovacie hodnoty sa uvádzajú na typovom štítku a v technických údajoch.

1. Odviňte siet'ovú šnúru a uložte ju na podlahu.

2. Zasuňte sietovú zástrčku do zásuvky.

Prípojka vody

Pripojenie na vodovodné potrubie

⚠️VÝSTRAHA

Ohrozenie zdravia spätným tokom znečistenej vody do siete pitnej vody.

Dodržiavajte predpisy dodávatel'a vody.

Prístroj sa podľa platných predpisov nesmie prevádzkovat’ v sieti pitnej vody bez systémového oddel’ovacieho zariadenia. Použite systémové oddel’ovacie zariadenie spoločnosti KÄRCHER alebo alternativne systémové oddel’ovacie zariadenie podľa EN 12729 typ BA. Voda, ktorá preteká cez systémové oddel’ovacie zariadenie, nie je pitná. Systémové oddel’ovacie zariadenie pripájajte vždy na zásobovanie vodou, nikdy nie priamo na prístroj.

1. Zásobovanie vodou skontrolujte z hľadiska prívodného tlaku, teploty vody na prítoku a privádzaného množstva. Požiadavky si pozrite v kapitole "Technické údaje".

2. Systémové oddeľovacie zariadenie a prípojku vody spojte s prístrojom pomocou hadice (minimálna dĺžka 7,5 m, minimálny priemer 1"). Prívodná hadica nie je súčast'ou dodávky.

3. Otvorte prívod vody.

Nasávanie vody z nádrže

1. Nasávaciu hadicu (objednávacie číslo 4.440-207.0) a filter (objednávacie číslo 4.730-012.0) priskrutkujte na prípojku vody.
2. Odvzdušnite prístroj.

Odvzdušnenie prístroja

1. Odskrutkujte dýzu z pracovného nadstavca.
2. Prístroj nechajte v chode tak dlho, kým vyteká voda bez vzduchových bublín.
3. V prípade problémov s odvzdušnením nechajte bežat' prístroj 10 sekúnd a potom ho vypnite. Postup viackrát opakujte.
4. Vypnite prístroj.
5. Znovu priskrutkujte dýzu.

Obsluha

⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia vysokotlakovým prúdom vody

Nepoužívajte vysokotlakovú pištoľ, ak je poškodená poistná páka.

Pred všetkými prácami na prístroji bezpečnostnú západku na vysokotlakovej pištoli posuňte dopredu.

Otvorenie/zatvorenie vysokotlakovej pištole

1. Otvorenie vysokotlakovej pištole: Stlačte poistnú páku a spúšťaciu páčku.
2. Zatvorenie vysokotlakovej pištole: Uvoľnite poistnú páku a spúšťaciu páčku.

Prevádzka s vysokým tlakom

Prístroj sa môže používať v stojatej alebo ležatej polohe.

Upozornenie

Prístroj je vybavený tlakovým spínačom. Motor nabehne iba vtedy, ked'je vysokotlaková pištol' otvorená.

1. Spínač prístroja nastavte na "l".
2. Odistite vysokotlakovú pištol', bezpečnostnú západku pritom posuňte smerom dozadu.
3. Otvorte vysokotlakovú pištol.
4. Pri prístroji s reguláciou tlaku a množstva: Pracovný tlak nastavte otočením regulácie tlaku a množstva.

Prevádzka s čistiacim prostriedkom

Upozornenie

Na prevádzku prístroja s čistiacim prostriedkom je potrebná nádoba s penovacím pracovným nadstavcom (voliteľné vybavenie).

⚠VÝSTRAHA

Ohrozenie zdravia spôsobené nesprávnou manipuláciou s čistiacimi prostriedkami

Dodržiavajte bezpečnostné pokyny uvedené na čistia- cich prostriedkoch.

POZOR

Nevhodné čistiace prostriedky môžu prístroj a čistený objekt poškodit'.

Dodržiavajte odporúčania pre dávkovanie a pokyny dodávatelov čistiacich prostriedkov.

V záujme ochrany ?životného prostredia zaobchádzajte úsporne s čistiacimi prostriedkami.

Čistiace prostriedky spoločnosti KÄRCHER zaručujú bezchybnú prácu. Nechajte si poradit' alebo požadujte náš katalóg, príp. informačné prospekty o čistiacich prostriedkoch.

Obrázok C

① Penová dýza
②Nádrž
③ Tieniaca súprava

Prímes čistiacich prostriedkov: 3=vysoko, 2=stredne, 1=nízko

④ Nasávacia hadica
⑤ Vysokotlaková pištol' EASY!Force

Odporúčaná metóda čistenia

1. Nastriekajte malé množstvo čistiaceho prostriedku na suchý povrch a nechajte pôsobit' (nevysušit').
2. Uvolnené nečistoty opláchnite vysokotlakovým prúdom.

Prepláchnutie penovacieho pracovného nadstavca

Prerušenie prevádzky

1. Zatvorte vysokotlakovú pištol', prístroj sa vypne.
2. Zaistite vysokotlakovú pištol, poistnú páku pritom posuňte smerom dopredu.

Upozornenie

Po vypnutí prístroja klesne tlak vody o cca 70%. Tým klesne ovládacia sila vysokotlakovej pištole a zvýši sa životnosť prístroja.

Pokračovanie v prevádzke

1. Odistite vysokotlakovú pištol', poistnú páku pritom posuňte smerom dozadu.
2. Otvorte vysokotlakovú pištol', prístroj sa opät' zapne.

Ukončenie prevádzky

1. Uzatvorte prívod vody.
2. Otvorte vysokotlakovú pištol'.
3. Spínač prístroja otočte na „l“ a nechajte ho bežať 5 až 10 sekúnd.
4. Zatvorte vysokotlakovú pištol'.
5. Spínač prístroja otočte na „0/OFF“.
6. Sieťovú zástrčku vytiahnite zo zásuvky len suchou rukou.
7. Odstráňte prívod vody.
8. Otvorte vysokotlakovú pištol', až v prístroji nie je žiadny tlak.
9. Zaistite vysokotlakovú pištol', poistnú páku pritom posuňte smerom dopredu.

Uschovanie prístroja

Mráz môže zničit' prístroj, z ktorého nebola úplne vypustená voda.

Prístroj uchovávajte na mieste zaistenom proti mrazu.

Ak nie je možné skladovanie zabezpečené proti za- mrznutiu:

1. Vodu vypustite.
2. Cez prístroj prečerpajte bežný v obchodoch dostupný prostriedok ochrany proti zamrznutiu.
3. Prístroj nechajte bežať max. 1 minútu, až kým sa čerpadlo a potrubia nevyprázdnia.

Upozornenie

Použite nemrznúcu zmes pre vozidlá na báze glykolu bežne dostupnú v obchodoch. Dodržiavajte predpisy výrobcu pre manipuláciu s nemrznúcou zmesou.

Preprava

⚠UPOZORNENIE

Nebezpečenstvo zranenia, poškodenia

Pri preprave zohl'adnite hmotnost' prístroja.

POZOR

1. Pri preprave na dlhších úsekoch uchopte prístroj za posuvné držadlo a t'ahajte ho za sebou.
2. Pri vynášaní po schodoch vyt'ahujte prístroj schod za schodom.
3. Pri preprave vo vozidlách zariadenie zaistite proti zošmyknutiu a prevráteniu podľa platných smerníc.

Prepravný držiak pre plošný čistič alebo rotačná dýza

1. Nasuňte pripojovacie hrdlo plošného čističa alebo rotačnej dýzy na prepravný držiak na rúrkovom ráme.
2. Pritiahnite prevlečnú maticu približne o 1 otáčku.

Uskladnenie

⚠UPOZORNENIE

Nebezpečenstvo zranenia, poškodenia.

Pri skladovaní dbajte na hmotnost' prístroja.

1. Prístroj skladujte len vo vnútorných priestoroch.

Nebezpečenstvo zranenia neúmyselným nábehom prístroja a zásahom elektrickým prúdom.

Pred všetkými prácami vypnite prístroj a vytiahnite sie- tovú zástrčku.

S Vašim predajcom môžete dohodnúť pravidelnú bezpečnostnú inšpekciu alebo zmluvu o údržbe. Nechajte si poradit.

Pred každou prevádzkou

1. Pripojovací kábel skontrolujte z hľadiska poškodenia, poškodený kábel musí vymeniť autorizovaný zákaznícky servis alebo odborný elektrikár.
2. Vysokotlakovú hadicu skontrolujte z hl'adiska poškodenia, poškodenú vysokotlakovú hadicu okamžite vymeňte.
3. Kontrola prístroja z hl'adiska tesnosti. Sú prípustné 3 kvapky vody za minútu. Pri väčšej netesnosti vyhl'adajte zákaznícky servis.

Týždenne

1. Vyčistite sitko v prípojke vody.

Vyčistenie sitka v prípojke vody

Po 500 prevádzkových hodinách, minimálne jedenkrát ročne

1. Nechajte vykonať údržbu prístroja zákazníckemu servisu.
2. Olej vymeňte.

Výmena oleja

Upozornenie

Mno?žstvo a druh oleja si pozrite v odseku „Technické údaje“

1. Odskrutkujte 4 skrutky.
2. Odoberte kryt prístroja. Obrázok D
3. Hadicu na vypúšťanie oleja sklopte nadol a podržte nad zbernou nádobou na olej.
4. Vytiahnite zátku z hadice na vypúšt'anie oleja.
5. Odoberte veko.
6. Z olejovej nádrže vyberte penový filter.

7. Počkajte, kým olej celkom vytečie. Obrázok E

8. Zastrčte zátku do hadice na vypúšťanie oleja.

9. Hadicu na vypúšt'anie oleja sklopte smerom dole a zaklapnite.

10. Doplňte odmerané množstvo oleja.

11. Do olejovej nádrže vložte penový filter.

12. Namontujte a riadne utiahnite veko. Obrázok F

Pomoc pri poruchách

⚠NEBEZPEČENSTVO

Nebezpečenstvo zranenia neúmyselným nábehom prístroja a zásahom elektrickým prúdom.

Pred všetkými prácami vypnite prístroj a vytiahnite sie- tovú zástrčku.

Elektrické konštrukčné diely nechajte prekontrolovať a opravovať iba v autorizovanom zákazníckom servise.

Pri poruchách, ktoré nie sú uvedené v tejto kapitole, v prípade pochybností a pri výslovnom upozornení vyhlá-dajte autorizovaný zákaznícky servis.

Prístroj sa nedá spustit'

• Prekontrolujte, či nie je poškodený pripojovací kábel.
• Prekontrolujte siet'ové napätie.
• Ak sa prístroj prehrial: a Spínač prístroja nastavte na "0". b Prístroj nechajte vychladnút minimálne 15 minút. c Spínač prístroja nastavte na "1".
• Pri elektrickej poruche vyhl'adajte zákaznícky servis.

Prístroj nedosahuje požadovaný tlak

• Skontrolujte veľkost’ dýzy, požadovanú veľkost’ si pozrite v kapitole „Technické údaje“.
• Odvzdušnite prístroj, pozrite si kapitolu „Odvzdušnenie prístroja".
• Vyčistite sitko v prípojke vody.
• Skontrolujte privádzané množstvo vody, požadované množstvo si pozrite v kapitole „Technické údaje“.
• Vyčistite dýzu.
• V prípade potreby vyhl'adajte zákaznícky servis.

Netesné čerpadlo

Sú prípustné až 3 kvapky vody za minútu.

- Pri väčšej netesnosti nechajte prístroj skontrolovať v zákazníckom servise.

Čerpadlo klepe

- Skontrolujte vodovodné potrubie z hl'adiska tesnosti.

- Odvzdušnite prístroj, pozrite si kapitolu „Odvzdušnenie prístroja".

- V prípade potreby vyhl'adajte zákaznícky servis.

Prímes čistiaceho prostriedku je príliš malá

• Doplňte nádobu penovej dýzy.
• Na nasávaciu hadicu nastrčte väčšiu clonu.
• Nasávaciu hadicu a penovú dýzu skontrolujte z hľa-diska zvyškov čistiaceho prostriedku. Usadeniny odstráňte vlažnou vodou.

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia.

Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokial’ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obrátte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Technické zmeny vyhradené.
Technické údaje

					HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Variant krajiny
K	r	a	j	i	n	a		E
Elektrická prípojka
Sietové napätie V 230 230 230 230-240
F	á	z	a			~	1	1
Frekvencia Hz 50 50 50 50
Príkon			kW	3,1	2,3	3,3	3,1
Stupeň ochrany				IPX5	IPX5	IPX5	IPX5
Zaistenie siete (zotrvačné)			A	16	10	16	13
Predlžovací kábel 30 m			mm ^2	2,5	2,5	2,5	2,5
Prípojka vody
Prívodný tlak (max.)			MPa	1	1	1	1
Teplota vody na prítoku (max.)			°C	60 60 60 60
Privádzané množstvo (min.)			l/min	13 13 13 13
Nasávacia výška (max.)			m	0,5	0,5	0,5	0,5
Výkonové údaje prístroja
Vel'kosť štandardnej dýzy				033	038	034	045
Prevádzkový tlak			MPa	15 12 16 12
Prevádzkový pretlak (max.)			MPa	22,5	18	24	18
Prietok, voda			l/min	9,3	9,6	9,9	11,7
Sila spätného nárazu vysokotlakovej pištole	N		28,6	28,6	30,0	29,5
Rozmery a hmotnosti
Typická prevádzková hmotnosť			kg	33	33	42	43
DÍžka			mm	460	460	460	460
Šírka			mm	420 420 420 420
Výška			mm	970 970 970 970
Množstvo oleja			l	0,25	0,25	0,35	0,35
Druh oleja			Typ	15W40	0W40	0W40	0W40
Zistené hodnoty podľa EN 60335-2-79
Hodnota vibrácií ruka-rameno			m/s ^2	2,4	2,4	2,8	2,8
Neistota K			m/s ^2	0,7	0,7	0,9	0,9
Hladina akustického tlaku			dB(A)	74 74 74 72
Neistota K _pA			dB	(	A	)	3	3
Hladina akustického výkonu L _WA + Neistota K _WA			dB(A)	90	90	89	88
					HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Variant krajiny
K	r	a	j	i	n	a		E U
Elektrická prípojka
Sietové napätie V 230 400 400 400
F	á	z	a			~	1	3
Frekvencia Hz 50 50 50 50
Príkon			kW	3,4	4,2	4,2	4,6
Stupeň ochrany				IPX5	IPX5	IPX5	IPX5
Zaistenie siete (zotrvačné)			A	16	16	16	16
Predlžovací kábel 30 m			mm ^2	2,5	2,5	2,5	2,5
Prípojka vody
Prívodný tlak (max.)			MPa	1	1	1	1
Teplota vody na prítoku (max.)			°C	60 60 60 60
Privádzané množstvo (min.)			l/min	15 15 15 16
Nasávacia výška (max.)			m	0,5	0,5	0,5	0,5
Výkonové údaje prístroja
Vel'kosť štandardnej dýzy				043	042	040	042
Prevádzkový tlak			MPa	14 16 17 18
Prevádzkový pretlak (max.)			MPa	21	24	25,5	27
Prietok, voda			l/min	11,5	11,6	11,6	12,5
Sila spätného nárazu vysokotlakovej pištole	N			32,3	34,5	35,5	41,8
Rozmery a hmotnosti
Typická prevádzková hmotnosť			kg	42	43	36	45
DÍžka			mm	460	460	460	460
Šírka			mm	420 420 420 420
Výška			mm	970 970 970 970
Množstvo oleja			l	0,35	0,35	0,20	0,35
Druh oleja			Typ	0W40	SAE 90	SAE 90	SAE 90
Zistené hodnoty podľa EN 60335-2-79
Hodnota vibrácií ruka-rameno			m/s ^2	2,7	2,4	3,0	2,3
Neistota K			m/s ^2	0,8	0,7	0,8	0,7
Hladina akustického tlaku			dB(A)	68 70 79 75
Neistota K _pA			dB	(	A	)	3	3
Hladina akustického výkonu L _WA + Neistota K _WA			dB(A)	84	86	95	92

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: Vysokotlakový čistič

Typ: 1.150-xxx

Typ: 1.151-xxx

Typ: 1.524-xxx

Príslušné smernice EÚ

2000/14/ES

Aplikované nariadenie(-a)

(EÚ) 2009/1781

Uplatňované postupy posudzovania zhody

2000/14/ES: Príloha V

Podpísané osoby konajú z poverenia a s plnou mocou vedenia spoločnosti.

H. Jenner

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
