NÁVOD NA OBSLUHU Kompressor Airpower 275850 SILENT Güde

Preklad originálneho návodu na prevádzku

Uvedenie do prevádzky

Uvedenie do prevádzky

Uvedenie do prevádzky

• .......................................................................................................................................69 db(A) *Merané podľa 2006/42/EC Čerpadlo použite až po pozornom prečítaní a porozumení návodu k obsluhe. Dodržujte všetky v návode uvedené bezpečnostné pokyny. Správajte sa zodpovedne voči tretím osobám. Ak máte o zapojení a obsluhe prístroja pochybnosti, obráťte sa na zákaznícky servis. Uschovajte celú dokumentáciu tak, aby každý kto používa kompresor, mohol do nej kedykoľvek nahliadnúť. Použitie Podľa Predpisov Kompresor sa smie používať výhradne na výrobu tlakového vzduchu na domáce využitie a predomá- cich majstrov. – S ohľadom na technické údaje a bezpečnostné pokyny. Stlačený vzduch, vyprodukovaný týmto strojným zariadením, sa nesmie používať vo farmaceutickom, potravinárskom alebo nemocničnom sektore a nesmie sa používať ani na plnenie potápačských bômb. Kompresor sa musí používať vo vhodnom prostredí (dobre vetranom, s teplotou okolia v rozmedzí od +5°C do +40°C); nesmie sa používať v prítomnosti prachov, kyselín, výparov, výbušných alebo horľavých plynov. Tento prístroj sa smie použivať len v súlade s uvedenými predpismi. Pri nedodržaní ustanovení zo všeobecne platných predpisov a ustanovení z tohto návodu nie je možné výrobcu považovať zodpoved

ným za škody. Bezpečnotné pokyny POZOR! Úraz elektrickým prúdom! Existuje riziko úrazu elektrickým prúdom! Prevádzka je povolená len s ochranným vypínačom proti chybovému prúdu (RCD max. chybový prúd30 mA). Skontrolujte napätie. Technické údaje uvedené na typovom štítku musia súhlasiť s napätím elektrickej siete. Zasuňte vidlicu elektrického káblu do zásuvky, vhod

ximálnou dĺžkou 5 metrov a s prierezom káblu nie menším ako 1,5 mm². Nedoporučujeme používať predlžovačky odlišných dĺžok a prierezov, ako aj nástavce a multizásuvky. Pred uvedením prístroja do prevádzky skontrolujte, či nie je poškodený elektrický kábel a/alebo zásuvka. V záujme vyhnutia sa nebezpečenstvám musí byť poškodené sieťové vedenie vymenené výrobcom. Za žiadnych okolností nevykonávajte vlastnoručné opravy. Technické Údaje Kompresora 275/8/50 SILENT45 Pozor! Pri otvorení rýchlospojky vás môže zasiahnuť pneumatická hadica! – Pneumatickú hadicu pridržujte. Pri posúvaní kompresora používajte vždy a jedine nato určenú rukoväť. Pri inom ako dovolenom používaní stlačeného vzduchu (hustenie, pneumatické nástroje, lakovanie, umývanie s čistiacimi prípravkami len na vodnej báze, škrábanie a pod.) musíte ovládať a dodržiavať normy, ktoré sú platné v jednotlivých prípadoch. Tento kompresor je vyrobený pre prevádzku so vzťahom prerušenia, špecikovaným na štítku s technickými údajmi (napríklad: S3-25 znamená 2,5 minúty pracovnej činnosti a 7,5 minút prestávky), aby sa predišlo nadmernému prehriatiu elektrické

ho motora. V prípade, že by sa vyskytlo prehriatie, zasiahne tepelná ochrana, ktorou je motor vybavený a automaticky sa preruší prívod elektrického prúdu, keď je teplota príliš vysoká. Po návrate teploty do normálneho stavu sa motor automaticky reštartuje, znova uvedie do činnosti. Pozor! Kompresor nikdy nezapínajte, resp. nevypína

jte pomocou zástrčky. Vždy stlačte tlakový spínač. Kompresor nenechávajte zapnutý cez noc, mohol by sa stať zdrojom nebezpečenstva. Na konci pracovného dňa vypnite vždy na zapínači/ vypínači, vypustite vzdušník a kompresor odpojte od siete. Pozor ! Ak sa kondenzovaná voda nevypustí, môže korodovať nádrž, čím sa obmedzí jej objem a ohrozí jej bezpečnosť. Nenechávajte prístroj vystavený atmosferickým vply

vom (dažďu, slnku, hmle, snehu). Ak sa bude kompresor používať vo vonkajšom prostredí, po použití ho vždy uložte na kryté alebo uzavreté miesto. Nikdy nepoužívajte kompresor vonku v prípade dažďa alebo iných nepriaznivých meteorologických podmienok. Neklaďte horľavé predmety alebo nylónové a látkové predmety do blízkosti a/alebo na kompresor. Nezakrývajte vzduchové otvory na kompresore. Kompresor sa nesmie montovať do vozidla na priemy

selné účely bez prebierky vykonanej odborníkom! Ak sa kompresor používa na priemyselné účely, musí byť pred prvým uvedením do prevádzky skontro

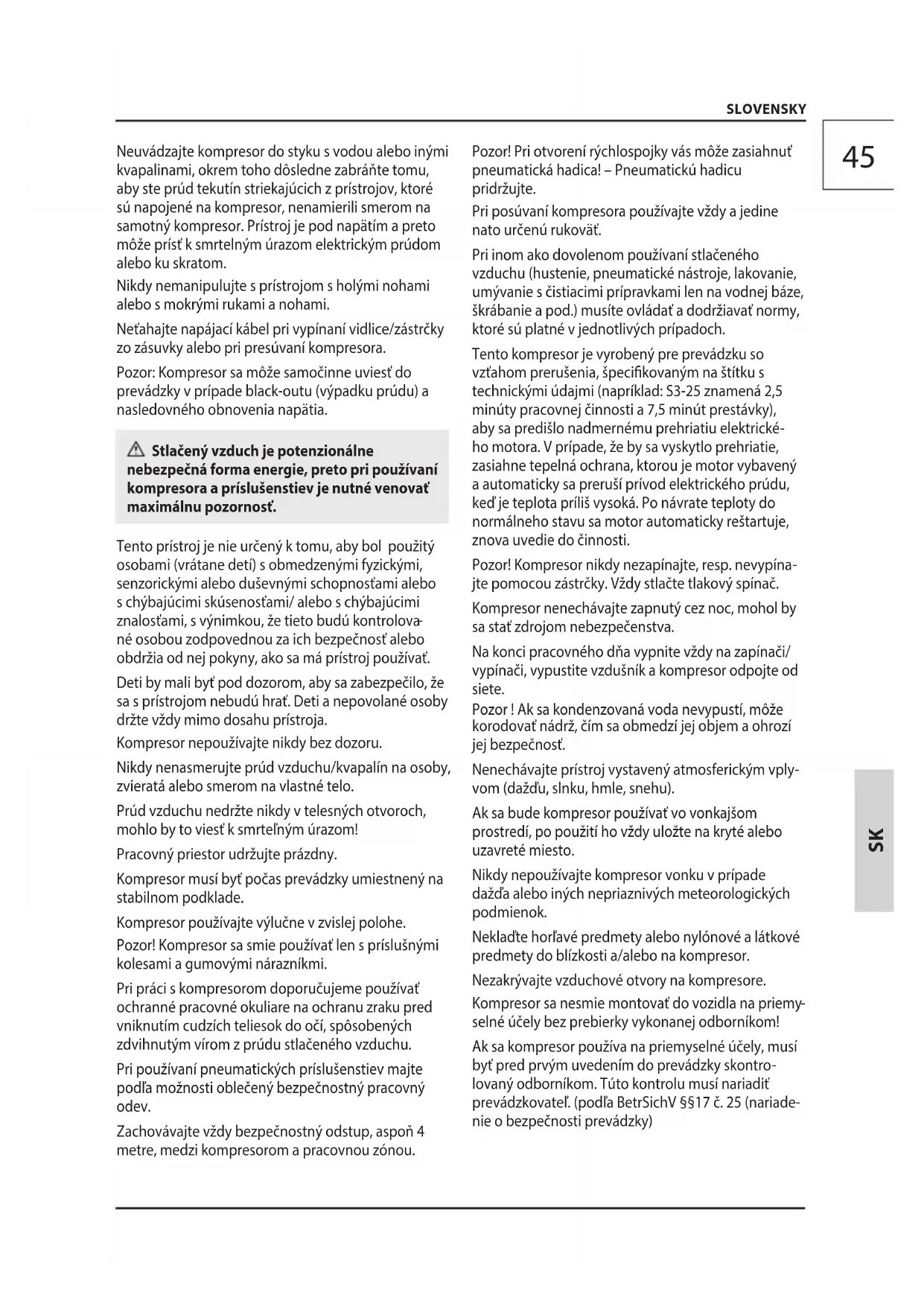

lovaný odborníkom. Túto kontrolu musí nariadiť prevádzkovateľ. (podľa BetrSichV §§17 č. 25 (nariade- nie o bezpečnosti prevádzky) Neuvádzajte kompresor do styku s vodou alebo inými kvapalinami, okrem toho dôsledne zabráňte tomu, aby ste prúd tekutín striekajúcich z prístrojov, ktoré sú napojené na kompresor, nenamierili smerom na samotný kompresor. Prístroj je pod napätím a preto môže prísť k smrtelným úrazom elektrickým prúdom alebo ku skratom. Nikdy nemanipulujte s prístrojom s holými nohami alebo s mokrými rukami a nohami. Neťahajte napájací kábel pri vypínaní vidlice/zástrčky zo zásuvky alebo pri presúvaní kompresora. Pozor: Kompresor sa môže samočinne uviesť do prevádzky v prípade black-outu (výpadku prúdu) a nasledovného obnovenia napätia. Stlačený vzduch je potenzionálne nebezpečná forma energie, preto pri používaní kompresora a príslušenstiev je nutné venovať maximálnu pozornosť. Tento prístroj je nie určený k tomu, aby bol použitý osobami (vrátane detí) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s chýbajúcimi skúsenosťami/ alebo s chýbajúcimi znalosťami, s výnimkou, že tieto budú kontrolova

né osobou zodpovednou za ich bezpečnosť alebo obdržia od nej pokyny, ako sa má prístroj používať. Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrať. Deti a nepovolané osoby držte vždy mimo dosahu prístroja. Kompresor nepoužívajte nikdy bez dozoru. Nikdy nenasmerujte prúd vzduchu/kvapalín na osoby, zvieratá alebo smerom na vlastné telo. Prúd vzduchu nedržte nikdy v telesných otvoroch, mohlo by to viesť k smrteľným úrazom! Pracovný priestor udržujte prázdny. Kompresor musí byť počas prevádzky umiestnený na stabilnom podklade. Kompresor používajte výlučne v zvislej polohe. Pozor! Kompresor sa smie používať len s príslušnými kolesami a gumovými nárazníkmi. Pri práci s kompresorom doporučujeme používať ochranné pracovné okuliare na ochranu zraku pred vniknutím cudzích teliesok do očí, spôsobených zdvihnutým vírom z prúdu stlačeného vzduchu. Pri používaní pneumatických príslušenstiev majte podľa možnosti oblečený bezpečnostný pracovný odev. Zachovávajte vždy bezpečnostný odstup, aspoň 4 metre, medzi kompresorom a pracovnou zónou.

SLOVENSKY Pozor! Pri montáži do automatických zariadení je potrebné nainštalovať vhodné poplašné, resp. bezpečnostné zariadenia pre prípad výpadku prúdu alebo chybnej funkcie alebo príp. výpadku kompreso- ra. (napr. kŕmne linky atď.) Prevádzka pri nižších teplotách Pri nižších teplotách do 5 °C môžu nastať problémy pri rozbehu, ktoré sa prejavujú iba bručaním elektro- motora. V tomto prípade sa musí prístroj ihneď opäť vypnúť a v teplejšom prostredí vymeniť olej (5W30). Aby bola zaručená bezchybná a spoľahlivá prevádzka rotujúceho a bicieho pneumatického náradia, ako sú napr. rázové uťahováky, sponkovačky alebo klincovačky atď., musí byť tlakový vzduch privádzaný nútene cez maznicu alebo údržbovú jednotku ltrovaný, resp. s olejom. Na lakovanie by sa mal každopádne použiť odlučovač ltrovanej vody. Na výber vhodného pneumatického náradia je potrebné bezpodmienečne dbať na spotrebu vzduchu náradia a efektívne dodané množstvo kompresora. (Pneumatické náradie a príslušenstvo nájdete na www.guede.com) Požiadavky na obsluhu Obsluha si musí pred použitím prístroja pozorne prečítaťnávod na obsluhu. Kvalikácia: Okrem podrobného poučenia odborní

kom nie jena používanie prístroja nutná žiadna špeciálna kvalikácia. Minimálny vek: Na prístroji smú pracovať len osoby, ktorédosiahli 16 rokov. Výnimku predstavuje využitie mladistvých,ak sa toto deje počas profesijného vzdelávania s cieľomdosiahnutia zručností pod dohľadom školiteľa. Školenie: Používanie prístroja vyžaduje iba zodpo- vedajúcepoučenie odborníkom, resp. návodom na obsluhu. Špeciálneškolenie nie je nutné. Správanie v prípade núdze Zaveďte úrazu zodpovedajúcu potrebnú prvú pomoc a vyzvitečo možno najrýchlejšie kvalikovanú lekárs- ku pomoc.Chráňte zraneného pred ďalšími úrazmi a upokojte ho.Pre prípadnú nehodu musí byť na pra- covisku vždyporuke lekárnička prvej pomoci podľa DIN 13164.Materiál, ktorý si z lekárničky vezmete, je potrebné ihneďdoplniť. Ak požadujete pomoc,uveďte tieto údaje:

Údrzba Pred vykonávaním akýchkoľvek prác na čerpadle vždy najprv vytiahnite zástrčku napájacieho kábla zo sieťovej zásuvky. Pomocou pripojeného príslušenstva spustite kom

prersor naprázdno, až kým sa úplne nevyprázdni stlačený vzduch z nádrže. Pred každým použitím čerpadla uskutočnite vizuálnu skúšku a uistite sa, že čerpadlo, zvlášť však sieťový kábel a zástrčka, nie sú poškodené. Poistný ventil kontrola funkcie Čerpadlo sa nesmie používať, ak je poškodené, alebo sú defektné bezpečnostné zariadenia. Ak je prístroj chybný, musí opravu vykonať výhradne zákaznícky servis. Používať len originálne príslušenstvo a originálne náhradné diely. Nečistite prístrojové zariadenie a jeho komponenty riedidlami, horľavými alebo toxickými kvapalinami. Len pravidelne udržiavaný a ošetrovaný prístroj môže byť uspokojivou pomôckou. Nedostatočná údržba a starostlivosť môže viesť k nepredvídaným nehodám a úrazom. V prípade potreby nájdete zoznam náhradných dielov na internetovej stránke www.guede.com. Záruka Záručná lehota je 12 mesiacov pri priemyselnom použití, 24 mesiacov pre spotrebiteľa a začína dňom nákupu prístroja. Záruka sa vzťahuje výhradne na nedostatky spô

sobené chybou materiálu alebo výrobnou chybou. Pri reklamácii v záručnej lehote je potrebné priložiť originálny doklad o kúpe s dátumom predaja. Do záruky nespadá neodborné použitie, ako napr. preťaženie prístroja, použitie násilia, poškodenie cud

SLOVENSKY Servis Máte technické otázky? Reklamáciu? Potrebujete náhradné diely alebo návod na obsluhu? Na našej domovskej stránke www.guede.com vám v oddiele Servis pomôžeme rýchlo a nebyrokraticky. Pomôžte nám, prosím, aby sme mohli pomôcť vám. Aby bolo možné váš prístroj v prípade reklamácie identikovať, potrebujeme sériové číslo, objednávacie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku. Aby ste mali tieto údaje vždy poruke, zapíšte si ich, prosím, dole. Sériové číslo: Objednávacie číslo: Rok výroby: Symboly Prečítajte si návod na obsluhu! Pred vykonávaním akýchkoľvek prác na čerpadle vždy najprv vytiahnite zástrčku napájacieho kábla zo sieťovej zásuvky. Noste ochranné okuliare! Používajte ochranu sluchu! Chráňte pred vlhkom Nevystavujte stroj dažďu. Je zakázané ťahať/prepravovať za kábel Výstraha/pozor! Pozor - elektrický prúd ! Pozor – horúci povrch! Nebezpečenstvo popálenia !! Nebezpečenstvo - automatické spustenie ! Výstraha pred odmrštenými predmetmi Odstup od osôb! Dbajte na to, aby sa v nebezpečnej oblasti nikto nezdržiaval. Chybné a/alebo likvidované elektrické či elektronické prístroje musia byť odovzda- né do príslušných zberní. Chráňte pred vlhkom Obal musí smerovať hore48

Tlak vo vzdušníku je väčší než zapínací tlak Tlak zo vzdušníka vypustite tak, aby sa tlakový spínač automaticky zapol Chybné napájanie Prívod prúdu nechajte skontrolovať oprávnenou osobou Chybný tlakový spínač Tlakový spínač nechajte vymeniť oprávnenou osobou (servis Güde) Opotrebené uhlíky Uhlíky vymeňte Kompresor sa pri dosiahnutí zapínacieho tlaku krátko rozbehne, resp. bzučí a potom sa automaticky vypne Elektrický kábel je neprípustne dlhý alebo má príliš malý prierez Skontrolujte dĺžku a prierez elektrické- ho kábla Kompresor beží nepretržite Nasávací lter je silne znečistený Nasávací lter vyčistite alebo vymeňte Pneumatické náradie má príliš veľkú spotrebu vzduchu Skontrolujte spotrebu vzduchu pneu- matického náradia; vyhľadajte autorizovaného predajcu tlakového vzduchu Netesnosť na kompresore Netesnosť lokalizujte, informujte servis Güde Netesné pneumatické potrubie Informujte servis Güde Odvodňovací ventil je otvorený alebo chýba Zavrite, resp. vložte Pri prevádzke sa z odľahčovacieho ventilu pod tlakovým spínačom uvoľňuje tlakový vzduch Netesný odľahčovací ventil Odľahčovací ventil vyčistite alebo vymeňte Po dosiahnutí vypínacieho tlaku sa z odľahčovacieho ventilu pod tla- kovým spínačom uvoľňuje vzduch, kým nie je dosiahnutý zapínací tlak Vložka spätného ventilu je netesná alebo chybná Vložku spätného ventilu vyčistite alebo vymeňte

Spätný ventil je poškodený Spätný ventil vymeňte Kompresor sa často zapína Príliš mnoho kondenzátu vo vzdušníku Kondenzát vypustite Kompresor je preťažený Poistný ventil odfukuje Tlak vo vzdušníku je vyšší než nasta- vený vypínací tlak Tlakový spínač nechajte nanovo nastaviť/vymeniť oprávnenou osobou (servis Güde) Poistný ventil je chybný Poistný ventil vymeňte alebo vyhľadajte servis Güde Kompresor sa príliš zahrieva Prívodný vzduch nie je dostačujúci Zaistite, aby bol zaručený dostatočný prívod i odvod vzduchu (minimálna vzdialenosť od steny 40 cm) Chladiace rebrá na valci (hlave valca) sú znečistené Chladiace rebrá na valci (hlave valca) vyčistite Príliš dlhý čas použitia Kompresor vypnite Kompresor je prehriaty a vypína sa Kompresor je preťažený Informujte servis Güde Kompresor je chybný Informujte servis Güde Kompresor má podpätie Informujte servis Güde Okolitá teplota 35 °C SLOVENSKY49

Spôsob posúdenia zhody

Splnomocnený zostaviť technické podklady.
