NÁVOD NA OBSLUHU GDB 24V12V250 Güde
Preklad originálneho návodu na prevádzku Nabíjačka batérií
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
Pokud máte o zapojení a obsluze prístroje pochybnosti, obratte se na zákaznický servis.
KROK 4 CONTROLLED CURRENT CHARGE Prispôsobí nabíjací prúd
KROK 5 ANALYSING 2 Skontroluje, či je batéria nabitá.
| KROK 6 CONSTANT OUTPUT CHARGE | Nabíja s konštantným prúdovým napätím a reguluje príliš vysoké výkyvy nabíjacieho prúdu. | |
| KROK 7 RECOVER CYCLE CHARGE | Absorbuje viac napätia na minimalizovanie/vyrovnanie strát nabíjacieho prúdu. | |
| KROK 8 | ABSORBTION | Nabíja s konštantným udržovacím prúdom na úplné nabitie batérie. |
| KROK 9 | ANALYZING 3 | Skontroluje, či batéria udržiava napätie/náboj. |
| KROK 10 MAINTENANCE | Nepretržité sledovanie batérie. Nabíja batériu nízkym udržovacím prúdom, len čo batéria prekročí určitú hranicu vybitia. | |
ERROR CODES
| E01 + ŽIAROVKA ERROR opačné pripojenie, reverzné pripojenie | + | - | |
| E02 + ŽIAROVKA ERROR nabíjacia teplota je príliš vysoká | |||
| E03 + ŽIAROVKA ERROR | batéria nedokáže akumulovať elektrické náboje / batéria je pokazená | ||
| E04 + ŽIAROVKA ERROR | nie je pripojená žiadna batéria/napätie batérie je nižšie ako 1 volt / batéria je pokazená | ||
| REPAIR ON DISPLAY + REPAIR LED BLIKÁ | nabíjačka sa automaticky prepne do opravného režimu | ||
| REPAIR ON DISPLAY + REPAIR LED NEPRERUŠENE SVIETI | manuálny výber opravného režimu | ||
Technické údaje
| Nabíjacka batérií | GDB24V/12V-200 | GDB24V/12V-250 |
| Obj. č. | 85128 85129 | |
| Sietové napätie / Frekvencia 230 V / 50 Hz 230 V / 50 Hz | ||
| Menovitý príkon 5000 W 6000 W | ||
| Výstupné napätie 24 V / 12 V | — | 24 V / 12 V— |
| Hmotnosť | 16,5 kg 19 kg | |
| Zaščitni razred II | ||
| Menovitá kapacita 20 - 450 Ah | (12 - 24 V) | 20 - 550 Ah(12 - 24 V) |
| Nabíjací prúd efektívny | max. 40 A(12 - 24 V) | max. 50 A(12 - 24 V) |
| Pomoc pri štarte | 200 A(12 - 24 V) | 250 A(12 - 24 V) |
prvkami a správnym použitím prístroja. Dodržujte všetky bezpečnostné pokyny uvedené v návode. Správajte sa zodpovedne voči tretím osobám.
Ak máte o zapojení a obsluhe prístroja pochybnosti, obrátte sa na zákaznícky servis.
Špeciálne Bezpečnostné Pokyny
VAROVANIE
Prečítajte si všetky bezpečnostné pokyny a inštrukcie. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tažké poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Výrobok je určený na používanie osobami staršími ako 16 rokov.
Prístroj smú používať deti staršie ako 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a / alebo vedomostí len vtedy, pokial’ sú pod dohl’adom alebo ak boli poučení o bezpečnom používaní prístroja a ak pochopili nebezpečenstvá z toho vyplývajúce. Deti sa nesmú s
prístrojom hrat.
Čistenie a údržbu nesmú vykonávať deti bez dozoru. V záujme vyhnutia sa nebezpečenstvám musí byť poškodené sietové vedenie vymené výrobcom.
POZOR! Úraz elektrickým prúdom! Exis- ziko úrazu elektrickým prúdom!
Zariadenie s poškodeným káblom, sieťovým káblom alebo sieťovou koncovkou nepoužívajte. Poškodené sieťové káble predstavujú ohrozenie života úderom elektrického prúdu.
Nebezpečenstvo požiaru! pečenstvo explózie!
Pri nabíjaní akumulátora vzniká vysoko explozívna zmes výbušných plynov.
- Oheň, iskrenie, otvorený plameň a fajčenie sú zakázané.
- Postarajte sa o dostatočné vetranie.
- Prístroj nepoužívať v priestoroch v ktorých sa môžu nachádzať lahko vznietitelné materiály alebo plyny.
Nepoužívajte nabíjačku nikdy vo vlhkom alebo mokrom prostredí. Je vhodná len do vnútorných priestorov.
Zabráňte, aby sa obmedzila funkcia chladenia zakrytím chladiacich drážok. Neprevádzkujte prístroj v blízkosti zdrojov tepla alebo na horľavom podklade.
Spájajte a odpájajte pripájacie káble akumulátora iba vtedy, keď nabíjačka nie je pripojená do zásuvky elektrickej siete.
Taktiež bezpodmienečne dbajte na pokyny a upozor- nenia výrobcu akumulátora a výrobcu vozidla.
Pri batérl pevne namontovanej vo vozidle treba zabezpečit, aby bolo vozidlo vyradené z prevádzky! Vypnite zapalovanie. Vozidlo zaparkujte a zaistite.
- Najprv spojte červenú svorku akumulátora s kladným pólom akumulátora.
- Spojte čiernu svorku akumulátora so záporným pólom akumulátora (v namontovanom stave s karosériou, s odstupom od akumulátora a palivového potrubia).
- Pripojte nabíjačku do zásuvky elektrickej siete.
- Po nabíjaní: Vytiahnite nabíjačku zo zásuvky elektrickej siete.
- Najprv odpojte z akumulátora čiernu svorku akumulátora a potom červenú.
Ked'je zariadenie v prevádzke, nikdy sa súčasne nedotýkajte oboch svoriek.
S ohľadom na všetky technické údaje smiete nabíjačku akumulátora používať výhradne na nabíja-nie, ako aj štartovanie vozidiel.
Typy akumulátorov:
- Olovené akumulátory s kyselinou (kvapalný elektrolyt) (PB)
- Gélová batéria (GEL)
- Kvapalinová batéria (AGM)
- Mokré akumulátory (WET)
- Bezúdržbové olovené akumulátory s kyselinou (MF)
VAROVANIE
Nabíjačka nie je vhodná na nabíjanie napr. akumulátorov/batérií Li-Ion, NiCd ani NiMH a ani na nabíjanie iných nenabíjateľných akumulátorov/batérií.
Upozorňujeme, že naše zariadenia neboli svojím určením konštruované na živnostenské, remeselné alebo priemyselné použitie. Ak sa zariadenie použije v živnostenských, remeselných alebo priemyselných prevádzkach alebo pri obdobných činnostiach, nemôžeme prevziat žiadnu záruku.
Tento prístroj sa smie použivať len v súlade s uvedenými predpismi. Pri nedodržaní ustanovení všeobecne platných predpisov a ustanovení z tohto návodu nie je možné výrobcu považovať za zodpovedného za škody.
Zvyškové riziká
Aj pri správnom používaní a dodržiavaní všetkých bezpečnostných predpisov môžu stále ešte existovať zvyškové riziká.
VAROVANIE!
Používajte ochranné okuliare! Používajte ochranné rukavice!
Pri požití kyseliny ihned' vyhl'adajte lekársku pomoc.
Správanie v prípade núdze
Poskytnite úrazu zodpovedajúcu potrebnú prvú pomoc a privolajte čo možno najrýchlejšie kvalifikovanú lekársku pomoc. Chráňte zraneného pred dálšími úrazmi a upokojte ho. Ak požadujete pomoc, uvedťe tieto údaje:: 1. Miesto nehody, 2. Druh nehody, 3.
Počet zranených, 4. Druh zranenia
Sietová Prípojka
Prevádzka je povolená len s ochranným ínačom proti chybovému prúdu (RCD max. bový prúd30 mA).
Pred uvedením do prevádzky musí kompetentný elektrikár skontrolovať, či sú k dispozícl požadované elektrické bezpečnostné opatrenia. Pritom je treba dodržiavať príslušné národné predpisy.
Je potrebné dbať na to, aby bola prípojná zásuvka vzdialená od vody a vlhkosti a aby bola zástrčka chránená pred vlhkostou.
Skontrolujte napätie. Technické údaje uvedené na typovom štítku musia súhlasit's napätím elektrickej siete.
Používať len predlzovací kábel odolný voči netlakovej vode, ktorý je určený pre prácu vo vonkajších priestoroch.
Pred uvedením prístroja do prevádzky skontrolujte, či nie je poškodený elektrický kábel a/alebo zásuvka.
Nikdy nepoužívajte nabíjačku, keď je kábel, zástrčka alebo vlastný prístroj poškodený vonkajšími vplyvmi. Pri poškodení nechajte opraviť v autorizovanej dielni.
V záujme vyhnutia sa nebezpečenstvám musí byt poškodené sietové vedenie vymenené výrobcom. Za žiadnych okolností nevykonávajte vlastnoručné opravy.
Káblové spoje oddelujte len zatiahnutím za zástrčku. Ťahanie za kábel by mohlo poškodiť kábel i zástrčku, v tom prípade by už nebola zaručená elektrická bezpečnosť.
Ochrana proti prehriatiu
Ak by bolo zariadenie počas nabíjania príliš horúce, automaticky sa zníži výstupný výkon. Ochrana zariadenia pred poškodením.
Symboly
VAROVANIE/POZOR!
Na zníženie rizika zranenia si prečítajte prevádzkový návod.
Pred vykonávaním akýchkol'vek prác na prístroji vždy vytiahnite zástrčku zo zásuvky.
Nabíjačku používajte len vo vnútorných priestoroch.
Striedavý prúd
Plus - kladný pól
Mínus - záporný pól
Jednosmerný prúd
CE symbol
Chybné a/alebo likvidované elektrické či elektronické prístroje musia byť odovzda-né do príslušných zberní.
Údrzba
Pred vykonávaním akýchkol'vek prác na prístroji vždy vytiahnite zástrčku zo zásuvky.
Pripájacie kliešte, svorky a hornú plochu akumulátora musíte udržiavať v čistote; poprípade vyčistite svorky akumulátora pomocou drôtenej kefy.
Opravy a práce, nepopísané v tomto návode, smie vykonať len kvalifikovaný autorizovaný personal.
Používať len originálne príslušenstvo a originálne náhradné diely.
Čistiť len suchou handrou. Niektoré čistiace prostriedky poškodzujú plasty alebo iné izolované časti. Prístroj udržujte v čistote a suchu, bez oleja a masti.
Len pravidelne udržiavaný a ošetrovaný prístroj môže byť spolahlivou pomôckou. Nedostatočná údržba a starostlivosť môže viest k nepredvídaným nehodám a úrazom.
V prípade potreby nájdete zoznam náhradných dielov na internetovej stránke www.guede.com.
Likvidácia
Elektrické prístroje sa nesmú likvidovať spolu s odpadom z domácností.
Podľa európskej smernice 2002/96/ES o starých elektrických a elektronických zariadeniach a jej uplatnenia do národnej legislatívy sa musia elektrické a elektronické zariadenia zbierať osobitne a odovzdať do príslušného zariadenia na ekologickú likvidáciu.
Na miestnych úradoch alebo u vášho špecializovaného predajcu sa spýtajte na recyklačné podniky a zberné dvory.
Likvidácia batérií
Podľa nariadenia o batériách ste vy, ako koncový použivatel, zo zákona zodpovedný za vrátenie všetkých spotrebovaných batérií/akumulátorov.
Vybité batérie sa nesmú likvidovať s domovým odpadom. Dbajte o životné prostredie a odneste ich na zberné miesta, ktoré sú vybavené v súlade s vnútroštátnymi a miestnymi predpismi. Kvôli získaniu informácií o likvidácl sa obrátte na miestne úrady alebo na vášho predajcu.
Záruka
Záručná lehota je 12 mesiacov pri priemyselnom použití, 24 mesiacov pre spotrebitel'a začína dňom nákupu prístroja.
Záruka sa vzťahuje výhradne na nedostatky spôsobené chybou materiálu alebo výrobnou chybou. Pri reklamácl v záručnej lehote je potrebné priložit originálny doklad o kúpe s dátumom predaja.
Do záruky nespadá neodborné použitie, ako napr. preťaženie prístroja, použitie násilia, poškodenie cudzím zásahom alebo cudzími predmetmi. Nedodržanie návodu na použitie a montáž a normálne opotrebenie tiež nespadá do záruky.
Dôležité informácie pre zákazníka
Upozorňujeme, že vrátenie počas záručnej lehoty alebo i po záručnej lehote je potrebné zásadne vykonať v originálnom obale. Týmto opatrením sa účinne zabráni zbytočnému poškodeniu pri doprave a často spornému vybaveniu. Prístroj je optimálne chránený len v originálnom obale, a tým je zaistené plynulé spracovanie.
Servis
Máte technické otázky? Reklamáciu? Potrebujete náhradné diely alebo návod na obsluhu? Na našej domovské stránke www.guede.com vám v oddiele Servis pomôžeme rýchlo a nebyrokraticky. Pomôžte nám, prosím, aby sme mohli pomôč t vám. Aby bolo možné váš prístroj v prípade reklamácie identifikovať, potrebujeme sériové číslo, objednávacie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
line

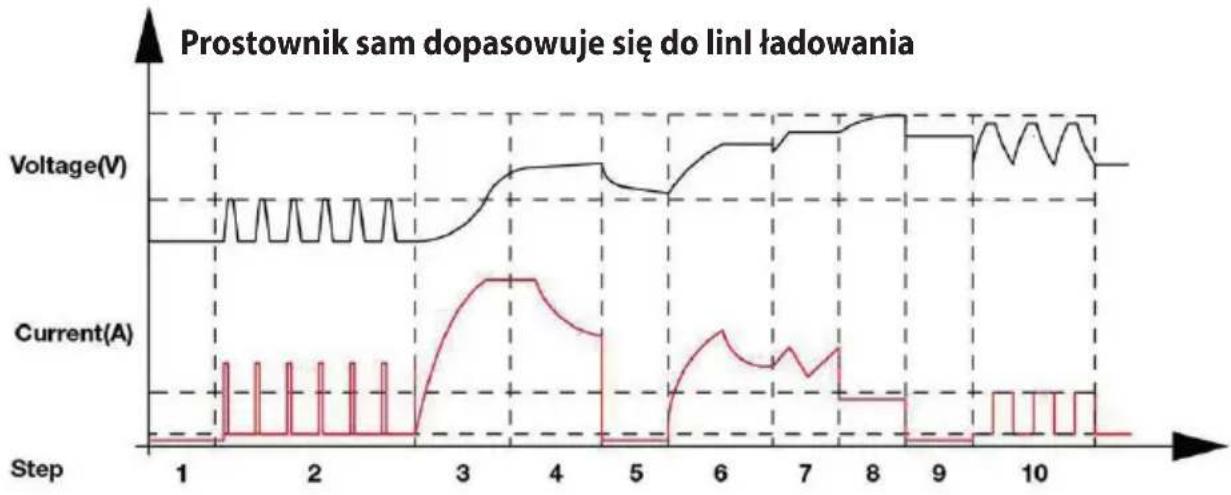

| Step | Voltage(V) | Current(A) | |------|------------|------------| | 1 | ~0 | ~0 | | 2 | ~0 | ~0 | | 3 | ~0.5 | ~0.5 | | 4 | ~0.8 | ~0.3 | | 5 | ~0.7 | ~0 | | 6 | ~0.9 | ~0.4 | | 7 | ~0.95 | ~0.2 | | 8 | ~1.0 | ~0 | | 9 | ~0.9 | ~0 | | 10 | ~0.8 | ~0 |Peklad vyhlásenie o zhode EÚ
Týmto vyhlasujeme my, že koncepcia a konštrukcia uvedených prístrojov vo vyhotoveniach, ktoré uvádzame do obehu, zodpovedá príslušným základným požiadavkám smerníc EÚ na bezpečnosť a hygienu. V prípade zmeny prístroja, ktorá s nami nebola konzultovaná, stráca toho vyhlásenie svoju platnosť.
