NÁVOD NA OBSLUHU BAG 1151 Bavaria

2. Popis prístroje a rozsah dodávky

2.1 Popis prístroje (obr. 1)

Dodatečné informace pro elektrické prístroje

• V prípadé potřeby nechte prístroj zkontrolo-

vat.

5.1 Montáž prídavné rukojeti (obr. 2)

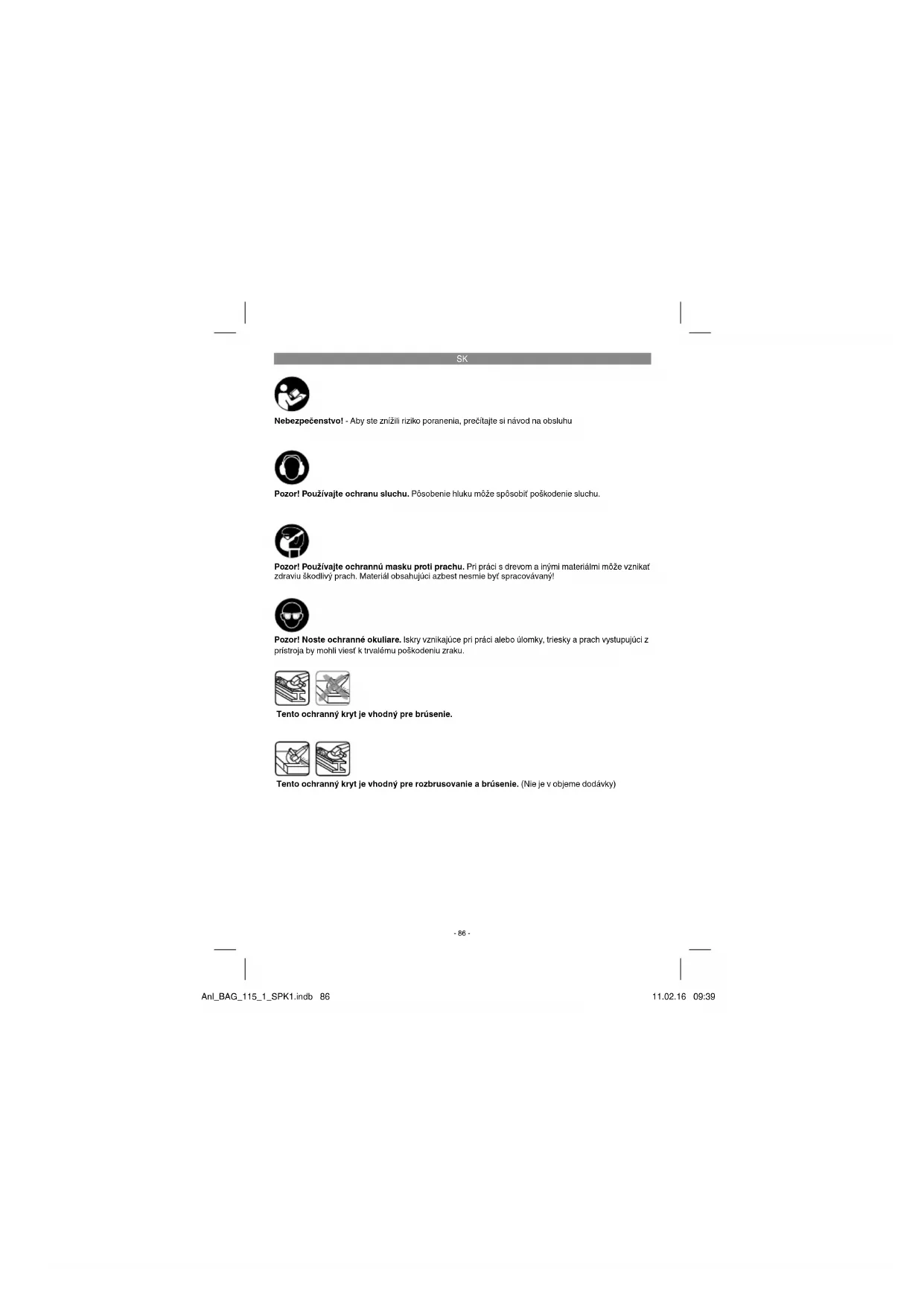

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobit poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávanýl

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z pristroja by mohli viesí k trvalému poškodeniu zraku.

Tento ochranný kryt je vhodný pre brúšenie.

Tento ochranný kryt je vhodný pre rozbrusovanie a brúsenle. (Nie je v objeme dodávky)

-86-

SK

Nebezpečenstvo!

Pri používani prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabránlť prípadným zraneniam a vecným škodám. Preto si starostlivo prečitajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V pripade, že budete pristroj požičiavať tretim osobám, prosim odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberárme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržanim tohto návodu na obsluhu a bezpečnostných pokynov.

Prečitajte si všetky bezpečnostné predpisy a pokyny. Nedostalky pri dodržovani bezpečnostných predpisov a pokynov môžu maľ za následok úraz elektrickým prúdom, vznik poziaru a/alebo ťažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1)

1. Arelácia vretena
2. Vypinač zap/vyp
3. Prídavná rukovat'
4. Ochranné zariadenie
5. Prírubový maticový klůč

2.2 Objem dodávky

Prosim, skontrolujte kompletnost výrobku na základe uvedeného objemu dodávky. V prípade chýbjúcich částí sa prosim obráťe najneskôr do 5 pracovných dni od zakúpenia výrobku s predložením platného dokladu o küpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpli. Prosim, dbajte pritom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.

• Otvorte balenie a opatme vyberte pristroj von z balenia.
• Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).
• Skontrolujte,či obsah dodávky kompletný.
• Skontrolujte,či nedošlo k poškodeniu pristroja a príslušenstva transportom.
• Pokiaľ možno, uschovajte si obal až do konca záručnej doby.

Nebezpečenstvo!

Pristroj a obalový materiál nie sú hračky! Deti sa nesmú hrat's plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutla a udusenia!

• Uhlovábrúska
• Pridavná rukoväf
• Prírubový maticový klůč
• Originálny návod na obsluhu
- Bezpečnostné predpisy

3. Správne použitie prístroja

Výstraha! Na rozbrusovanie kovov a kameňa sa smie táto uhlová brůska použivať len vtedy, ked je namontované ochranné zariadenie, ktoré je možné zakúpíť ako prislušenstvo.

Pristroj smie byť použitý len na ten účel, na ktorý bol určený. Akékolvek iné odlišné použitie sa považuje za nespňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ruči použivatel' / obslu-hujúca osoba, nie však výrobca.

-87-

SK

Prosim berte ohľad na skutočnosť, že naše pristroje neboli svojim určením konštruované na profesionalne, remeselnicke ani premyselné použitie. Nepreberáme žladne záručné ručenie, ak sa pristroj bude použivať v profesionálnych, remeselnickych alebo priemselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Sietové napätie: 230 V \~ 50 Hz Prikon: 500 W Otačky pri vol'nobehu: 12.000 min ^1 Max. ∅ kotůcá: 115 mm Brúsny kotůč: 115 x 22 x 6 mm Rozbrusovací kotůč: 115 x 22 x 3 mm Závit vretena uloženia: M14 Trieda ochrany: II 回 Hmotnosť: 1,5 kg

Nebezpečenstvo!

Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácii boli merané podl'a európskej normy EN 60745.

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobit poškodenie sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch smerov) stanovené v súlade s EN 60745.

Rukovät:

Emisná hodnota vibrácie a_h43=4,81 m/s^2 Faktor neistoty K = 1,5 m/s²

Uvedená emisná hodnota vibrácií bola nameraná podľa normovaného skúšobného postupu a môže sa meniť v závislosti od druhu a spôsobu použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad uvedenou hodnotou.

Uvedená emisná hodnota vibrácii sa môže použit za účelom porovnania elektrického pristroja s inými pristrojmi.

Uvedená emisná hodnota vibrácii sa môže taktiež použit za účelom východiskového posúdenia vplyvov.

Obmedzte tvorbu hluku a vibráciu na mini- mum!

• Používajte len prístroje v bezchybnom stave.
- Pravidelne vykonávajte údržbu a čistenie pristroja.
• Prispôsobte spôsob práce pristroju.
• Pristrojneprefažujte.
• V pripade potreby nechajte pristroj skontrolovat.
- Prístroj vypnite, pokial' ho nepoužívate.
- Použivajterukavice.

Pozor!

Zvyškové riziká

Aj napriek tomu, že budete elektrický pristroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukclou a vyhotovením elektrického pristroja môže dôjst’ k výskytu týchto nebezpečenstiev:

1. Poškodenie přúc, pokiaľ sa nenosi žiadna
   vhodná ochranná maska proti prachu
2. Poškodenie sluchu, pokial' sa nenosí žiadna vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vibrácie růk a ramien, pokiaľ sa pristroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

SK

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štitku pristroja súhlasia s údajmi elektrickej siete.

Výstraha!

5.1 Montáž prídavnej rukoväte (obr. 2)

- Uhlová brůska sa nesmie použivať bez pri- davnej rukoväte (3).

- Prídavná rukovatí sa môže naskrutkovať na 2 poziciách (A, B).

Strana prístroja Vhodné pre

Vavo (pol. A) Pravákov

Vpravo (pol. B) Lavačov

5.2 Nastavenie ochranného krytu (obr. 3) Výstraha!

• Vypnite prístroj. Vytlahnite zástrčku zo sietel
- Nastavte ochranné zariadenie (4) na ochranu Vašich růk tak, aby sa brùsny materiál odvádzal preč od tela.
- Poloha ochranného zariadenia (4) sa môže prispôsobit prislušným pracovným podmien-kam: Uvoľnite skrutku (a) a otočte kryt (4) do požadovanej polohy.
- Dbajte na to, aby ochranné zariadenie (4) správne prikryvalo teleso ozubeného kolesa. - Skrutku (a) polom znovu doliahnite.
- Zabezpečte, aby bolo ochranné zariadenie (4) pevne upevnené.

⚠ Dbajte na pevné upevnenie ochranného zariadenia.

⚠ Nepoužívajte uhlovú brúsku bez ochranného zarladenia.

5.3 SKÚŠOBNÁ PREVÁDZKA NOVÝCH BRÚS-NYCH KOTÚČOV

Nechajte bežaf uhlovú brúsku na prázdno mimálne po dobu 1 minúty s novým namontovaným brúsnym alebo rozbrusovacim kotúčom. Vlbrujúce kotúče Ihned' vymeňte.

6. Obsluha

6.1 Vypínač (obr. 4)

Uhlová brúská je vybavená bezpečnostným vypinačom z dôvodu zabránenia nehodám. Pri zapnutí sa musí posunúť zarážka (a) doprava a súčasne sa musí vypínač zap/vyp (2) posunúť dopredu a zatlačit. Ak chcete uhlovú brúsku vypnúť, zatlačte tlačidlo (2) smerom dozadu. Tlačidlo (2) vyskočí znovu do východiskovej polohy.

Ochrana proti opätovnému rozbehnutiu

V prípade prerušenia sietového napätia, ked' je spínač zaaretovaný v polohe zapnutia, sa prístroj sám nerozbehne po obnovení siefového napätia. Aby sa mohol d'alej použivať, je potrebné spínač vypnúť a znovu zapnúť.

⚠ Počkajte, pokial' prístroj nedosiahne svoje najvyššle otáčky. Potom môžete uhlovú brůsku priložit' na obrobok a zahájl't obrábanle.

6.2 Výmena brúsnych kotúčov (obr. 5)

Pre výmenu brúsnych kotúčov potrebujete priložený čelný dierový kl'ůč (5).

Výstraha!

Vytiahnut' kábel zo siete!

• Jednoduchá výmena kotůčov pomocou are-tácie vretena.
• Stlačit' aretáciu vretena a nechaf zapadnúf brúsny kotúč.
• Otvorit prirubovú maticu pomocou čelného upínacieho klúča (obr. 5).
• Vymenit brúsny alebo rozbrusovaci kotůč a prírubovů maticu utiahnuť pomocou čelného upínacieho klúča.

Upozornenie:

Aretáciu vretena stlačiť len vtedy, ak je motor a brúsne vreteno v klúdovom stave! Aretácia vretena musi ostať počas celej vý- meny kotúčov stlačená!

Pri brúsnych resp. rozbrusovacích kotúčoch do hrúbky cca 3 mm je potrebné prirubovů maticu priskrutkovať na brúsny resp. rozbrusovaci kotúč čelnou stranou.

SK

6.3 Usporladanie príruby pri použití brúsnych a rozbrusovacích kotúčov (obr. 6-9)

• Usporladanie príruby pri použití zalomeného alebo rovného brúsneho kotúča. (obr. 7)
  a) Upinacia objimka
  b) Prirubová matica
• Usporiadanie príruby pri použití zalomeného rozbrusovacieho kotúča. (obr. 8)
  a) Upinacia objimka
  b) Prírubová matica
• Usporiadanie priruby pri použití rovného rozbrusovacieho kotúča. (obr. 9) a) Upinacia objímka
  b) Prírubová matica

6.4 MOTOR

Motor musí byť počas práce dobre prevzdušňovaný, z toho dôvodu musia byť vetracie otvory na brůske udržiavaně vždy v čistom stave.

6.5 BRÚSNE KOTÚČE

- Brúsne alebo rozbrusovacie kotúče nesmú byť nikdy väčšie ako predpisaný maximálny priemer.

• Skontrolujte pred použitim brúsneho resp. rozbrusovacieho kotúča uvedenú hodnotu otáčok.
• Maximálne otáčky brúsneho alebo rozbrusovacieho kotúča musia byť vyššie ako otáčky voľnobehu uhlovej brúsky.
• Používajte vždy len také brúsne a rozbru-sovacie kotůče, ktoré sú určené na prácu s minimálnymi otáčkami 12.000 min ^1 a s ob-vodovou rýchlosfou 80 m/s.
• Dbajte pri použivaní diamantových rozbrusovacich kotúčov na smer otáčania. Šípka smeru otáčania na diamantovom rozbrusovacom kotúči musí byť v súlade so šípkou smeru otáčania na pristroji.

Pri brúsnych telesách dbajte predovšetkým na správne skladovanie a transport. Nikdy brúsne telesá nevystavuje nárazom, úderom alebo ostrým hranám (napr. pri transporte alebo skladovaní v dební na náradie). To by mohlo spôsobít poškodenie brúsnych telies, ako napr. vznik trhlin a predstavovat tak nebezpečenstvo pre uživateľa.

Výstraha!

6.6 PRACOVNÉ POKYNY

6.6.1 Hrubé brüsenie

⚠ Pozor! Používať ochranné zariadenie na brúsenie (je súčasťou dodávky).

Najlepšie výsledky pri hrubom brúsení dociellite vtedy, ak priložite brúsny kotůč v uhle medzi 30" až 40" k brúsnej rovine na materiál a budete brúskou rovnomeme pohybovať tam a spáť po povrchu obrobku.

6.6.2 Rozbrusovanie

⚠ Pozor! Používať ochranné zarlade-

nie na rozbrusovanie (možné zakúpít ako prislušenstvo, pozri 8.4). Pri rozbrusovani dbajte na to, aby sa uhlová brúska nezasekla v rovi- ne rezu. Rozbrusovací kotůč musí mař čistů reznů hranu. K rozbrusovaniu tvrdej kameniny odporúčame použitie diamantlového rozbrusovacieho kotůča.

⚠ Materiály obsahujúce azbest nesmú byť spracovávané!

⚠ V žiadnom pripade nepouživajte rozbrusovacie kotúče na obrusovanie.

7. Výmena sietového prípojného vedenla

Nebezpečenstvo!

V prípade poškodenia sietového prípojného vedenia prístroja sa musí vedenie vymení výrobcom alebo jeho zákaznickym zastúpenim alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.

SK

8. Čistenie, údržba a objednanie náhradných dielov

Nebezpečenstvo!

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite pristroj čistou utierkou alebo ho vyčistite vyfúkanim stlačeným vzduchom pri nastaveni na nízky tlak.
• Odporúčame, aby ste prístroj čistili priamo po každom použiti.
  Čistite pristroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresivne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely pristroja. Dbajte na to, aby sa do vnútra pristroja nedostala voda. Vniknutie vody de elektrického pristroja zvyšuje riziko úrazu elektrickým prúdom.

8.2 Uhlíkové kefky

Pri nadmemej tvorbe iskier nechajte uhlikové kefky na prístroji skontrolovať odborným elektri károm.

Vo vnútri pristroja sa nenachádzajú žiadne d'alšie diely vyžadujúce údržbu.

8.4 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:

• Typprístroja

• Identifikačné číslo prístroja

• Číslo potrebného náhradného dielu

Aktualne ceny a informacie najdete na stránke www.isc-gmbh.info

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne- nia poškodeniu pri transporte. Tento obal je vyro- bený zo suroviny a tým pádom je ho možné znovu použit alebo sa može dať do zberu na recykíclu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené pristroje nepatria do domového odpa- du. Prístroj by sa mal odovzdať k odbornej likvi- dácii na príslušnom zbernom mieste. Poklať Vám nie je známte takéto zberné miesto, informujte sa prosim na miestnej samospráve.

10. Skladovanie

Skladujte pristroj a jeho príslušenstvo na tmavom, suchom a nezamízajúcom mieste mimo dosahu detí. Optimálna leplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický pristroj v originálnom balení.

-91-

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podl'a Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadeni (OEEZ) a v súlade s národnými právnymi predpismi sa musia použitě elektronické pristroje odovzdať do triedeného zberu a musí sa zabezpečit’ ich špecifiké spracovanie v súlade s ochranou životného prostredia (recyklácia).

Recyklačná alternativa k výzve na spätné zaslanie výrobku:

Majiteľ elektrického pristroja je alternativne namesto spätněj zásielky povinný spolupracovať pri riadnej recyklácii pristroja v prípade vzdania sa jeho vlastnictva. Starý pristroj može byť za týmto účelom taktlež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmyslie národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým pristrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich časti, je pripustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

-92-

SK

Servisné informácie

Vo všetkých krajlnách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziat zo záručného listu. Sú Vám k dispozícii pre akékořvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežněmu pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad
Diely podliehajúce opotrebeniu* Uhlíkové kefky
Spotrebný materiál / spotrebné diely* Rozbrusovacie, brúsne kotúče
Chýbajúce diely

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte prítom v každom prípade na nasledujúce otázky:

• Fungoval prístroj predtým alebo bol od začiatku chybný?
  • Všimli ste si niečo pred vyskytnutim poruchy (symptom pred poruchou)?
• Aké chybné funkcie podľa Vás pristroj vykazuje (hlavný symptóm)?
  Popíšte túto chybnú funkciu.

-93-

SK

Záručný list

naše výrobky podliehajú prisnej kontrole kvality. V pripade, že nebude pristroj napriek tomu bezchybne fungovat, je nám to veřími fúto a prošime Vás, aby ste sa obrátili na našu servisnu službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícil taktlež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platla nasledujúce podmienky:

1. Tieto záručne podmienky sa týkaju výlučne štandardných spotbreitelov, t.j. takých osób, ktoré tento výrobok nechců použivať na účely v rámci svojich remeselnických činnosti ani na iné samostatne zárobkové činnosti. Tieto záručne podmienky upravujů dodatočné záručné plnenla, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonnej nároky na záruku nie su touto zárukou dotknuput. Naše záručne plnenje je pre Vás zadarmo

2. Záručné plnenie sa vztahuje výlučne len na nedostatky na Vami zakupenom novom prístroji nižšie uvedeného výrobcu, ktorů sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uvázenia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že nase prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitlie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby použival v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na pristroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne siefové napátie alebo druh prudu) alebo nedodržaním pokynov pre udrzbu a bezpečnostných pokynov alebo vystavením pristroja abnomálnym poveternostným podmlenkam alebo nedostatočnou starostlivostou a údržbou.

- Škody na pristroj, ktoré boli spôsobené zneuživanim alebo nesprávnym použivanim (ako napr. pretaženie pristroja alebo použitie nepripustných pracovných nástrojov alebo prislušenstva), vniknutim cudzích telies do pristroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitim násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom). - Škody na pristroj alebo na častiach pristroj, ktoré zodpovedaju príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

1. Doba záruky je 24 mesiacov a začina plynúť od dátumu zakúpenia pristroja. Nároky na záruku sa musia uplatní pred koncom uplynutia záručnej doby do dvou týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylůčené. Oprava alebo výmena prístroja nevedie k predlženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre pristroj ani pre akékol'vek inštalované náhradné diely. To plati taktiež pri použiti miestneho servisu.

2. Pre uplatnenie Vášno nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budů zaslané bez príslušných dokladov alebo bez typového šitiku, budu vyučené zo záručného plnenia kvõli nedostatočnej možnosti identifikácie. Ak spadá defekt prístroja pod naše záručné plnenia, dostanete obratom naspář opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostalky na prístroji na Vaše náklady, ak tieto nedostalky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom pripade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
