CFP90AX - Digestor FAGOR - Bezplatný návod na obsluhu

Značka	Fagor
Model	CFP90AX
Typ produktu	Kuchynský digestor
Verzia použitia	Odsávacia (vonkajšie odvetranie) alebo recirkulácia s uhlíkovým filtrom
Priemer odvetrávacieho hrdla	150 mm
Minimálna vzdialenosť od sporáka	50 cm (elektrický sporák) / 65 cm (plynový alebo kombinovaný sporák)
Počet rýchlostí	4 (zastavenie/rýchlosť 1, rýchlosti 2, 3, 4)
Osvetlenie	Halogénové žiarovky 12V - 20W max - G4 (vhodné pre otvorený systém osvetlenia)
Tukový filter	Kovový, umývateľný v umývačke riadu (rýchly cyklus a nízka teplota) alebo ručne s neagresívnym čistiacim prostriedkom, mesačné čistenie
Uhlíkový filter (recirkulačná verzia)	Vymeniteľný, životnosť maximálne 4 mesiace, neumývateľný a neregénovateľný
Elektrické napájanie	Napätie podľa typového štítka
Materiál odvetrávacieho potrubia	Musí zodpovedať normám, minimálny priemer 150 mm, vnútorný hladký, obmedzený počet kolien
Odporúčané používanie	Zapnúť 5 min pred varením, vypnúť 15 min po
Vonkajšie čistenie	Vlhká handrička s neutrálnym tekutým čistiacim prostriedkom, žiadny alkohol ani abrazívne prostriedky
Bezpečnosť	Pred údržbou odpojiť, nepoužívať bez mriežky, neflambovať pod digestorom
Elektrické pripojenie	Prístupná nástenná zásuvka alebo všepólový istič pri priamom pripojení
Hmotnosť	Približne 15 kg (odhad)
Rozmery (Š x H x V)	90 cm x 50 cm x 30 cm (odhad pre model 90 cm)

Často kladené otázky - CFP90AX FAGOR

Ako nainštalovať digestor vo verzii s vonkajším odvetraním?

Pripojte odvetrávaciu hadicu (nie je súčasťou dodávky, priemer 150 mm) k prírube nad digestorom. Hadica musí mať mierny sklon nahor (asi 10°) a byť čo najkratšia s minimálnym počtom kolien (max 90°). Odstráňte uhlíkový filter, ak je prítomný.

Aká je minimálna vzdialenosť medzi digestorom a sporákom?

Minimálna vzdialenosť je 50 cm pre elektrický sporák a 65 cm pre plynový alebo kombinovaný sporák. Tieto vzdialenosti je potrebné bezpodmienečne dodržiavať, aby ste predišli riziku požiaru.

Ako čistiť tukový filter?

Tukový filter čistite raz mesačne. Môžete ho umyť ručne s neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Prípadné zafarbenie neovplyvňuje jeho účinnosť.

Kedy vymeniť uhlíkový filter?

Uhlíkový filter je potrebné vymeniť po maximálne 4 mesiacoch používania v závislosti od frekvencie varenia a pravidelnosti čistenia tukového filtra. Nedá sa čistiť ani regenerovať.

Čo robiť, ak digestor nefunguje?

Skontrolujte, či nedošlo k výpadku prúdu a či bola zvolená rýchlosť. Ak problém pretrváva, možno sa vypol všepólový istič.

Ako vymeniť žiarovky?

Odpojte digestor, uistite sa, že sú žiarovky studené. Použite malý plochý skrutkovač na odstránenie krytu. Vymeňte za halogénovú žiarovku 12V - 20W max - G4 bez dotyku žiarovky prstami. Zatvorte zacvaknutím.

Môžem používať digestor bez uhlíkového filtra?

Áno, ak používate digestor v odsávacej verzii (vonkajšie odvetranie). Pri recirkulačnej verzii je uhlíkový filter nevyhnutný na odstránenie pachov.

Digestor vydáva hluk, čo robiť?

Nadmerný hluk môže byť spôsobený príliš vysokou rýchlosťou, príliš dlhým odvetrávacím potrubím alebo s príliš mnohými kolenami, alebo zaniknutým filtrom. Vyčistite filtre a skontrolujte inštaláciu.

Aký čistiaci prostriedok použiť na čistenie?

Použite neutrálny tekutý čistiaci prostriedok a vlhkú handričku. Nikdy nepoužívajte alkohol ani abrazívne prostriedky, pretože by mohli poškodiť povrch.

Čo robiť v prípade výpadku prúdu?

Digestor sa automaticky vypne. Keď sa prúd vráti, skontrolujte, či je zvolená rýchlosť. Ak digestor zostane vypnutý, odpojte ho a kontaktujte kvalifikovaného technika.

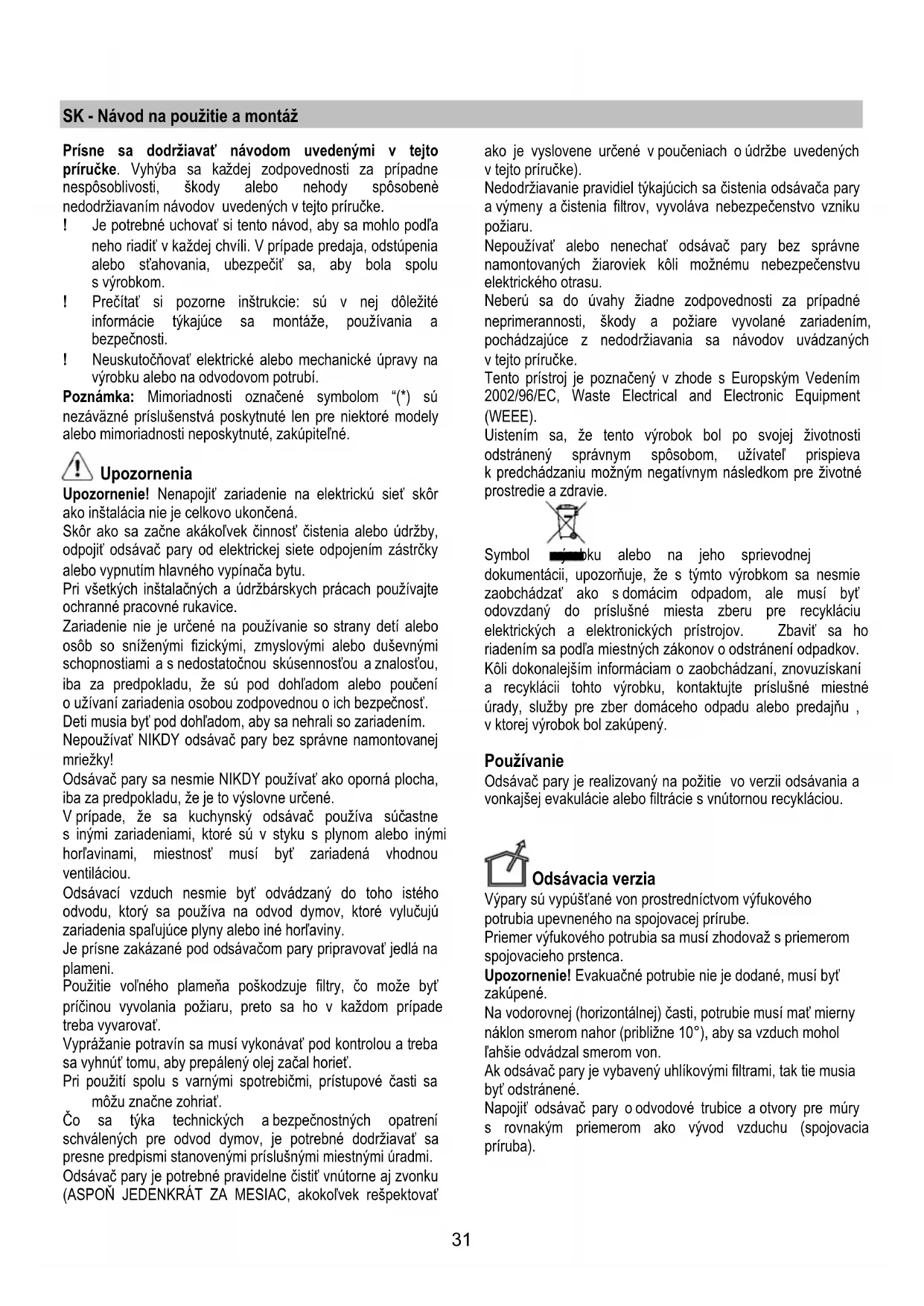

NÁVOD NA OBSLUHU CFP90AX FAGOR

Prísne sa dodržiavajte návodom uvedenými v tejto príručke. Vyhýbame sa akejkoľvek zodpovednosti za prípadné škody alebo nehody spôsobené nedodržiavaním návodov uvedených v tejto príručke.

! Je potrebné uchovať si tento návod, aby sa podľa neho mohlo riadiť v každej chvíli. V prípade predaja, odstúpenia alebo sťahovania sa ubezpečte, aby bol spolu s výrobkom. ! Prečítajte si pozorne inštrukcie: sú v nej dôležité informácie týkajúce sa montáže, používania a bezpečnosti. ! Nevykonávajte elektrické alebo mechanické úpravy na výrobku alebo na odvodovom potrubí.

Poznámka: Mimoriadnosti označené symbolom “(*) sú nezáväzné príslušenstvá poskytnuté len pre niektoré modely alebo mimoriadnosti neposkytnuté, zakúpiteľné.

Upozornenia

Upozornenie! Nenapájajte zariadenie na elektrickú sieť skôr, ako je inštalácia celkovo ukončená.

Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby, odpojte odsávač pary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu.

Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.

Zariadenie nie je určené na používanie deťmi alebo osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami a s nedostatočnou skúsenosťou a znalosťou, iba za predpokladu, že sú pod dohľadom alebo poučení o používaní zariadenia osobou zodpovednou za ich bezpečnosť.

Deti musia byť pod dohľadom, aby sa so zariadením nehrali. Nikdy nepoužívajte odsávač pary bez správne namontovanej mriežky!

Odsávač pary sa nesmie nikdy používať ako oporná plocha, iba za predpokladu, že je to výslovne určené.

V prípade, že sa kuchynský odsávač používa súčasne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horľavinami, miestnosť musí byť zabezpečená vhodnou ventiláciou.

Odsávací vzduch nesmie byť odvádzaný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú zariadenia spalujúce plyny alebo iné horľaviny.

Je prísne zakázané pod odsávačom pary pripravovať jedlá na plameni.

Použitie voľného plameňa poškodzuje filtre, čo môže byť príčinou vyvolania požiaru, preto sa mu v každom prípade treba vyvarovať.

Vyprážanie potravín sa musí vykonávať pod kontrolou a treba sa vyhnúť tomu, aby prepálený olej začal horieť.

Pri použití spolu s varnými spotrebičmi, prístupové časti sa môžu značne zohriať.

Čo sa týka technických a bezpečnostných opatrení schválených pre odvod dymov, je potrebné presne dodržiavať predpisy stanovené príslušnými miestnymi úradmi.

Odsávač pary je potrebné pravidelne čistiť vnútorne aj zvonku (ASPOŇ JEDENKRÁT ZA MESIAC, avšak rešpektovať

ako je vyslovene určené v poučeniach o údržbe uvedených v tejto príručke).

Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary a výmeny a čistenia filtrov vyvoláva nebezpečenstvo vzniku požiaru.

Nepoužívať alebo nenechávať odsávač pary bez správne namontovaných žiaroviek kvôli možnému nebezpečenstvu elektrického otrasu.

Neberú sa do úvahy žiadne zodpovednosti za prípadné neprimeranosti, škody a požiare vyvolané zariadením, pochádzajúce z nedodržiavania návodov uvádzaných v tejto príručke.

Tento prístroj je označený v súlade s Európskou smernicou 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol 🍷bku alebo na jeho sprievodnej

dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov.

Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Používanie

Odsávač pary je realizovaný na použitie vo verzii odsávania a vonkajšej evakuácie alebo filtrácie s vnútornou recykláciou.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

Upozornenie! Evakuačné potrubie nie je dodané, musí byť zakúpené.

Na vodorovnej (horizontálnej) časti potrubia musí byť mierny náklon smerom nahor (približne 10°), aby sa vzduch mohol ľahšie odvádzať smerom von.

Ak je odsávač pary vybavený uhlíkovými filtrami, tie musia byť odstránené.

Napojiť odsávač pary na odvodové trubice a otvory pre múry s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Použiť potrubie, ktoré je minimálne nevyhnutné. ! Používať potrubie s najmenším možným počtom ohnutí (maximálny uhol ohnutia: 90°). ! Vyhnúť sa drastickým zmenám sekcií potrubia. ! Používať potrubie s čo najhladšou vnútornou stranou. ! Materiál potrubia musí byť zákonom schválený (v norme).

Filtračná verzia

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Modely bez odsávacieho motora slúžia iba v odsávacej verzii. Musia byť napojené na odsávaciu odvodovú jednotku (nie je dodaná).

Návody na zapojenie sú dodané s obvodovou jednotkou odsávania.

Montáž

Minimálna vzdialenosť medzi povrchom podstavca pre nádoby na kuchynskom sporáku a najspodnejšej časti kuchynského odsávača pary nesmie byť kratšia ako 50 cm v prípade elektrického sporáka a ako 65 cm v prípade plynového alebo kombinovaného sporáka.

Ak návody kuchynského plynového aparátu uvádzajú väčšiu vzdialenosť, je potrebné s tým počítať.

Napätie siete musí zodpovedať napätiu udanému na etikete charakteristiky umiestnenej vo vnútri odsávača pary. Ak je predložená zástrčka, zapojte odsávač pary do rozvodu zhodného so stanovenými právnymi predpismi na prístupnom území. Ak nie je predložená zástrčka (priamy spoj so sieťou), alebo zástrčka nie je umiestnená na prístupnom území, pripojte dvojpólový vypínač zhodný s predpismi, ktoré zaručujú kompletné odpojenie sa zo siete podľa podmienok kategórie nadmerného napätia III, v zhode s pravidlami inštalácie.

UPOZORNENIE: pred napojením okruhu odsávača pary do prívodovej elektrickej siete a pred kontrolou jeho správnej činnosti, vždy skontrolujte, či je kábel siete správne namontovaný.

Upozornenie! Výmenu napájacieho kábla musí vykonať príslušná schválená technická služba.

Montáž

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe typu steny/stropu. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pary.

Činnosť

V prípade mimoriadneho zhromaždenia pary v kuchyni použite väčšiu rýchlosť. Odporúčame zapnúť odsávanie 5 minút pred začatím varenia a nechať ho v chode ešte približne ďalších 15 minút po ukončení varenia.

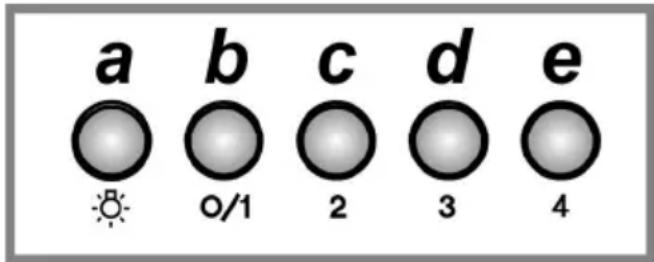

a. Vypínač svetla ON/OFF. b. Vypínač svetla OFF/rýchlosť 1 c. Voľba rýchlosti 2 d. Voľba rýchlosti 3 e. Voľba rýchlosti 4

Poruchy v činnosti

PRÍZNAKY RIEŠENIA
Odsávač pary nefunguje...	Presvedčiť sa, že:• nie je výpadok elektrickej energie.• bola zvolená nejaká rýchlost.
Odsávač pary má slabú výkonnost...	Presvedčiť sa, že:• zvolená rýchlost motora je dostačujúca pre množstvo uvolneného dymu a pary.• kuchyňa je dostatočne vetraná s možnostou odberu vzduchu.• Systém odvádzacieho potrubia spôsobuje stratu účinnosti odsávača pary. Obrátte sa na kvalifikovaného technika.• uholný filter nie je opotrebený (odsávač pary vo verzii recyklácie).
Odsávač pary sa vypol v priebu svojej normalnej činnosti.	Presvedčiť sa, že:• nie je výpadok elektrickej energie.• aparát všepòlového vypínača nie je spustený.

Údržba

Skôr ako začnete s akoukoľvek údržbou, odpojte odsávač pary z elektrického vedenia.

Čistenie

Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň tak často, ako sa vykonáva údržba filtrov tuku).

Na čistenie používajte vlhké plátno s neutrálnymi tekutými čistiacimi prostriedkami.

Vyhnite sa používaniu prostriedkov obsahujúcich škrabacie látky.

NEPOUŽÍVAŤ ALKOHOL!

Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavať uvedené pokyny.

Odmieta sa akákoľvek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.

Protitukový filter

Obr. 10-25

Udržuje častice tukov pochádzajúcich z varenia.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Na odpojenie filtra tukov, potiahnite rukoväť pružinového háku.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 24

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenosť uhoľného filtra sa odhaľuje iba po viac-menej predĺženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť zásobník maximálne každé štyri mesiace.

NEMÔŽE byť umývaný alebo regenerovaný.

Vybrať filter tukov.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

1. Vytiahnite ochranný kryt pomocou malého skrutkovača s plochým hrotom alebo podobného nástroja.
2. Vymeňte poškodenú žiarovku.

Používajte len halogénové žiarovky 12V - 20W, max. - G4, a dbajte na to, aby ste sa ich nedotkli rukami.

1. Zatvorte ochranný kryt (upevnenie na západku).

Ak osvetlenie nefunguje, skôr ako zavoláte technickú asistenciu, overte správne nasadenie žiaroviek do sedla.
