NÁVOD NA OBSLUHU LDF12314B HOTPOINT

Conseils pour le premier lavage Service

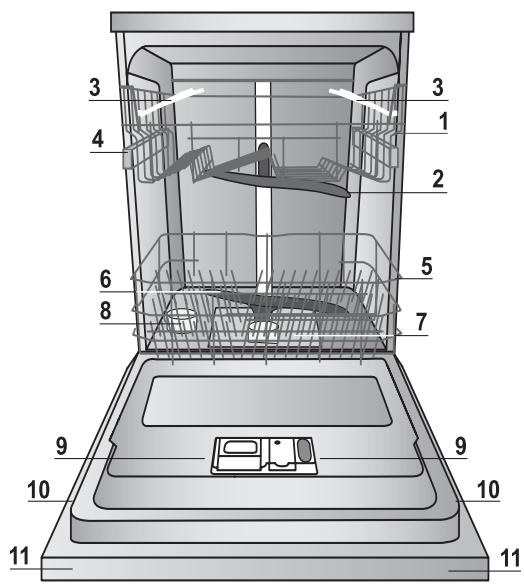

Description de l’appareil, 20

Vue d’ensemble Tableau de bord

Charger le produit de lavage

Tableau des programmes

Charger le sel régénérant

Entretien et soin, 27

Coupure de l’arrivée d’eau et du courant

Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre d’entrée d’eau Nettoyer les filtres En cas d’absence pendant de longues périodes

Anomalies et remèdes, 28

3) Sur la base de 280 cycles de lavage standard. La consommation réelle d’énergie dépend des conditions d’utilisation de l’appareil.

Précautions et conseils

Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement. Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s’assurer qu’il accompagne bien l’appareil. Lire attentivement les instructions : elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil. Cet appareil est conçu pour un usage domestique ou autres applications similaires, telles que : - lieux aménagés en espace cuisine pour le personnel de magasins, bureaux et autres lieux de travail ; - fermes ; - utilisation par les clients d’hôtels, de motels ou autres locaux de type résidentiel ; - chambres d’hôtes.

éviter qu’ils ne jouent avec l’appareil.

• Cet appareil est conçu pour un usage de type non professionnel à l'intérieur d'une habitation. • Cet appareil est destiné au lavage de vaisselle à usage domestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice. • Ne pas installer l’appareil à l’extérieur, même dans un endroit protégé, car il est extrêmement dangereux de l’exposer à la pluie et aux orages. • Ne pas toucher au lave-vaisselle pieds nus. • Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant. • Fermer le robinet de l’eau et débrancher la fiche de la prise de courant avant d’effectuer tous travaux de nettoyage et d’entretien. • En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation. • Ne pas s’appuyer à la porte ouverte ou s’y asseoir : l’appareil pourrait basculer. • Ne pas garder la porte ouverte pour éviter de buter contre elle en risquant de se faire mal. • Garder les produits de lavage et de rinçage hors de la portée des enfants. • Les emballages ne sont pas des jouets pour enfants.

• Mise au rebut du matériel d’emballage : se conformer aux réglementations locales de manière

à ce que les emballages puissent être recyclés. • La directive européenne 2012/19/EU sur les déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour tout autre renseignement sur la collecte des électroménagers usés, prière de s’adresser au service public préposé ou au vendeur.

Economies et respect de l’environnement

Faire des économies d’eau et d’électricité

• Ne faire fonctionner le lave-vaisselle que quand il est rempli au maximum de sa capacité. Dans l’attente de remplir l’appareil, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (voir

Programmes). • Sélectionner un programme adapté au type de vaisselle et à son degré de salissure, consulter pour cela le Tableau des programmes : - pour de la vaisselle normalement sale, choisir le programme Eco (économique), il limite la quantité d’eau et d’électricité utilisée. - pour une quantité réduite de vaisselle, choisir l’option Demi-charge * (voir Mise en marche et

• Si le contrat de fourniture d’électricité prévoit des tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. L’option Départ différé* (voir Mise en marche et utilisation) peut vous aider à organiser vos lavages dans ce sens

• Il est vivement conseillé d’utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l’environnement. • Les enzymes développent une action particulièrement efficace à des températures avoisinant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et d’obtenir les mêmes résultats qu’à une température de 65°C. • Pour bien doser le produit de lavage, il faut tenir compte des indications du fabricant, de la dureté de l’eau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent l’équilibre de la nature.

* Présent uniquement sur certains modèles.

En cas de déménagement, transporter l’appareil verticalement; si besoin est, l’incliner sur le dos.

Cet appareil est conçu pour un usage domestique ou autres applications similaires, telles que : - lieux aménagés en espace cuisine pour le personnel de magasins, bureaux et autres lieux de travail ; - fermes ; - utilisation par les clients d’hôtels, de motels ou autres locaux de type résidentiel ; - chambres d’hôtes.

Raccord du tuyau d’amenée de l’eau

• A une prise d’eau froide: bien visser le tuyau d’amenée à un robinet à embout fileté 3/4 gaz; avant de visser, faire couler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil. • A une prise d’eau chaude: en cas d’installation de chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de l’eau chaude de réseau ne dépassant pas 60°C. Visser le tuyau au robinet en procédant comme pour la prise d’eau froide. Si la longueur du tuyau d’amenée ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé (voir Assistance). La pression de l’eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir ci-contre). Faire attention à ce que le tuyau ne soit ni plié ni écrasé.

Mise en place et mise à niveau

1. Déballer l’appareil et s’assurer qu’il n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le revendeur.

Raccordement du tuyau d’évacuation de l’eau

Raccorder le tuyau d’évacuation, sans le plier, à une conduite d’évacuation ayant au moins 4 cm de diamètre.

2. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur.

L’appareil peut être encastré sous un plan de travail continu* (voir feuille de Montage). 3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu’à ce que l’horizontalité de l’appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l’appareil et supprime tout risque de vibrations, bruits et déplacements. 4*. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l’aide d’une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d’une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice d’instructions encastré jointe à la documentation)

Raccordements eau et électricité

L’adaptation des installations électriques et les travaux de plomberie de l’installation doivent être effectués par du personnel qualifié. Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d’alimentation électrique. Utiliser des tuyaux neufs pour effectuer le raccordement de l’appareil au réseau de distribution de l’eau. Ne pas réutiliser les anciens tuyaux. Les tuyaux d’amenée et d’évacuation de l’eau et le câble d’alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation.

Le tuyau d’évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d’appui du lave-vaisselle (A).

Avant de raccorder le tuyau d’évacuation de l’eau au siphon de l’évier, retirer le bouchon en plastique (B).

Pour éviter tout risque d’inondation, le lave-vaisselle : - est équipé d’un dispositif qui coupe l’arrivée de l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil. Quelques modèles sont équipés d’un dispositif de sécurité supplémentaire New Acqua Stop* qui garantit contre tout risque d’inondation même en cas de rupture du tuyau d’amenée de l’eau.

ATTENTION: TENSION DANGEREUSE!

Il ne faut en aucun cas couper le tuyau d’amenée de l’eau car il contient des parties sous tension.

* Présent uniquement sur certains modèles.

• la prise est bien apte à supporter la puissance maximale de l’appareil reportée sur la plaque signalétique fixée à la contre-porte (voir paragraphe Description du lave-vaisselle);

• la tension d’alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contre-porte; • la prise est bien compatible avec la fiche de l’appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance); n’utiliser ni rallonges ni prises multiples. Après installation de l’appareil, le câble d’alimentation électrique et la prise de courant doivent être facilement accessibles. Le câble ne doit être ni plié ni trop écrasé. Afin d’éviter tout danger, faire changer le cordon d’alimentation abîmé, par le fabricant ou par son service aprèsvente. (Voir Assistance) Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Ruban anti-condensation*

Après avoir encastré le lave-vaisselle, ouvrir la porte et coller le ruban adhésif transparent sous le plan en bois pour le protéger contre la formation de condensation.

Conseils pour le premier lavage

Après l’installation, enlever les chevilles placées sur les paniers et les élastiques de blocage sur le panier supérieur (le cas échéant). Juste avant le premier lavage, remplir complètement d’eau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de l’eau déborde. Sélectionner le degré de dureté de l’eau (voir Produit de rinçage et sel régénérant). - Après remplissage du réservoir à sel, le voyant SEL* s’éteint. Le manque de remplissage du réservoir à sel, peut endommager l’adoucisseur d’eau et l’élément chauffant.

Cet électroménager dispose de signaux sonores/bips (selon le modèle de lave-vaisselle) qui signalent que la commande a été activée: allumage, fin de cycle etc..

Tous les symboles/voyants/led lumineux du bandeau de commande/afficheur peuvent avoir des couleurs différentes, flasher ou être en fixe. (selon le modèle de lave-vaisselle).

Caractéristiques techniques

Dimensions • Si ce n’est pas le cas, contacter un Service d’Assistance Technique agréé. Ne jamais faire appel à des techniciens non agréés.

Ces informations figurent sur la plaque signalétique apposée sur l’appareil (voir Description de l’appareil).

Bandeau de commandes***

Voyant séchage et départ différé 6h.

Touche et voyant Marche/

Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et autres récipients. Pas besoin de rincer préalablement à l'eau courante. Ranger la vaisselle de manière à ce qu’elle ne bouge pas pour éviter tout risque de renversement, ranger les saladiers et les casseroles ouverture tournée vers le bas et les parties concaves ou convexes en position oblique pour permettre à l'eau d'atteindre toutes les surfaces et de s'écouler complètement. Veiller à ce que les couvercles, manches, poêles et plateaux ne gênent pas la rotation des bras de lavage. Placer les petits objets dans le panier à couverts. La vaisselle en plastique et les poêles anti-adhésives ont tendance à retenir les gouttes d'eau et leur degré de séchage sera par conséquent inférieur à celui de la vaisselle en céramique ou en acier. Les objets légers (tels que les récipients en plastique) doivent être rangés, de préférence. dans le panier supérieur et placés de manière à ce qu'ils ne risquent pas de se déplacer. Après avoir chargé le lave-vaisselle, s’assurer que les bras de lavage tournent librement.

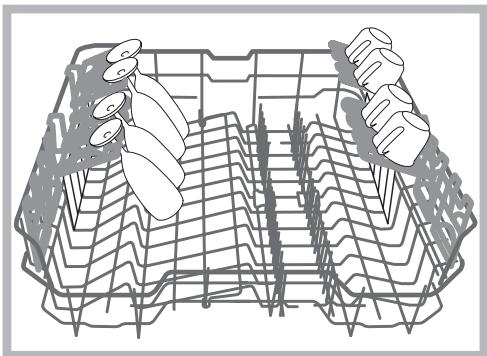

Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables*, qui peuvent être utilisés en position verticale pour accueillir les assiettes ou en position horizontale (abaissés) pour pouvoir charger plus facilement les casseroles et les saladiers.

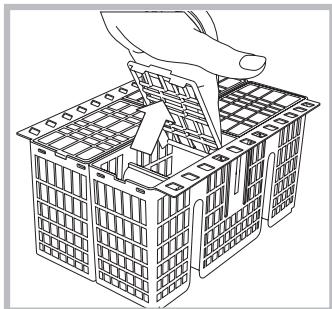

Le panier à couverts est équipé de grilles supérieures permettant de mieux ranger les couverts. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur.

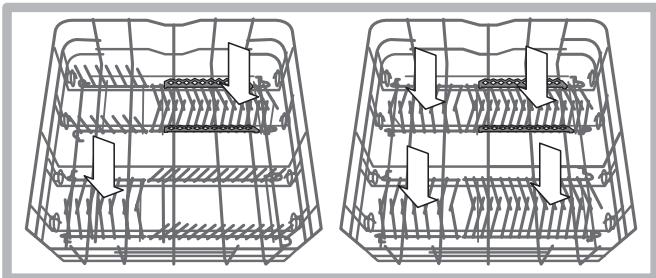

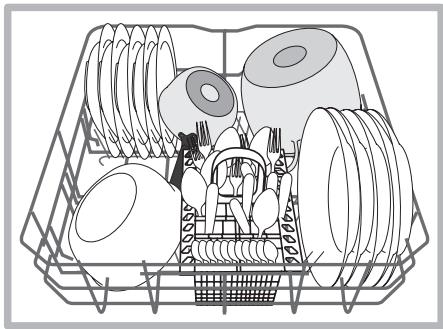

Le panier inférieur peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc. Les assiettes et les couvercles de grandes dimensions doivent être rangés, de préférence, sur les côtés du panier.

Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

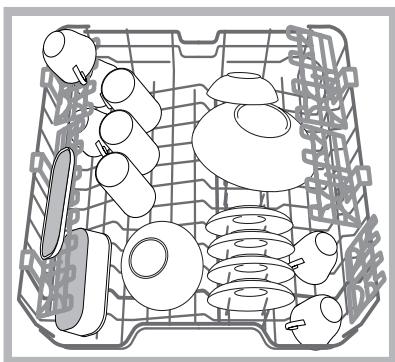

Réservé au chargement de la vaisselle fragile et légère : verres, tasses, soucoupes, saladiers bas.

Il est conseillé de ranger la vaisselle très sale dans le panier inférieur car dans cette partie du lave-vaisselle, les jets d'eau sont plus énergiques et permettent d'obtenir de meilleures performances de lavage.

Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables*, qui peuvent être placés à la verticale pour ranger des assiettes à thé ou à dessert ou abaissés pour ranger des coupes et autres récipients pour aliments.

*Présents uniquement sur certains modèles, ils peuvent varier au point de vue nombre et emplacement.

Le panier supérieur est réglable en hauteur selon les besoins : en position haute, il permet de ranger de la vaisselle encombrante dans le panier inférieur ; en position basse, il permet d'exploiter au mieux l'espace des clayettes et des secteurs rabattables en créant plus de place de rangement vers le haut.

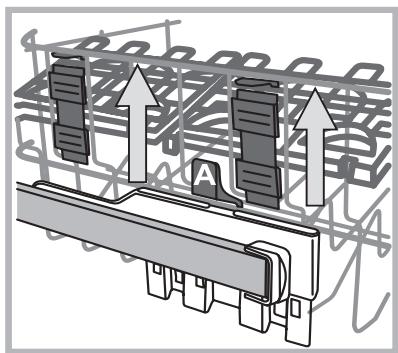

Régler la hauteur du panier supérieur

Pour faciliter le rangement de la vaisselle, il est possible de régler le panier supérieur en position haute ou basse. Régler de préférence la hauteur du panier quand ce dernier est VIDE. Ne JAMAIS soulever ou abaisser le panier d’un seul côté.

Plateau range-couverts*

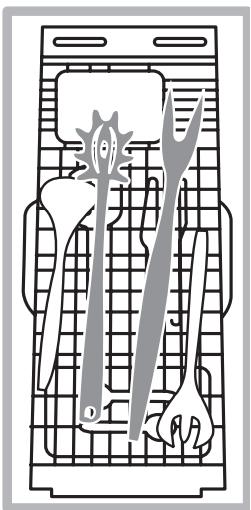

Certains modèles de lave-vaisselle sont équipés d’un plateau coulissant qui peut être utilisé pour laver les couverts ou les petites tasses. Éviter de charger sous le plateau de la vaisselle encombrante pour bénéficier de meilleures performances de lavage. Le plateau à couverts est amovible. (voir figure).

Si le panier est équipé de Lift-Up* (voir figure), soulever le panier en le saisissant par les côtés et le déplacer vers le haut. Pour revenir à la position basse, appuyer sur les leviers (A) sur les côtés du panier et l'aider à descendre vers le bas.

Vaisselle non appropriée

• Couverts et vaisselle en bois. • Verres décorés et fragiles, vaisselle artisanale artistique ou ancienne. Leurs décors ne sont pas résistants. • Parties en matière synthétique ne résistant pas à la température. • Vaisselle en cuivre ou en étain. • Vaisselle sale de cendre, cire, graisse lubrifiante ou encre. Les décors sur verre, les pièces en aluminium ou argent risquent de changer de couleur et de blanchir en cours de lavage. Certains types de verre (les objets en cristal par exemple) deviennent opaques après de nombreux lavages.

Endommagement du verre et de la vaisselle

Causes : • Type de verre et procédé de fabrication du verre. • Composition chimique du produit de lavage. • Température de l'eau du programme de rinçage.

• N'utiliser que des verres et de la porcelaine garantis par le fabricant comme résistants au lavage en lave-vaisselle. • Utiliser un produit de lavage délicat pour vaisselle. • Sortir les verres et les couverts du lave-vaisselle le plus rapidement possible après la fin du programme. Avant de charger le plateau, assurez-vous que les supports sont solidement accrochés au panier supérieur. (voir figure).

* Présent uniquement sur certains modèles.

22 Charger le produit de lavage

1. Ouvrir l’arrivée d’eau.

2. Appuyer sur la touche ON-OFF : 3. Ouvrir la porte et doser le produit de lavage. 4. Charger les paniers (voir Charger les paniers) et fermer la porte. 5. Sélectionner le programme désiré en tournant le bouton

Un bon résultat de lavage dépend aussi d’un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue l’environnement.

SÉLECTION PROGRAMME dans le sens des aiguilles d’une montre jusqu’à amener le repère sur le bouton en face du numéro ou du symbole du programme désiré. Le voyant de la touche MARCHE/PAUSE s'allume.

6. Sélectionner les options de lavage * (voir programmes spéciaux et options). 7. Appuyer sur la touche Marche/Pause pour démarrer : un signal sonore* et l’allumage du voyant correspondant au lavage

signale le démarrage du programme.

8. A la fin, des signaux sonores* signalent la fin du programme et le voyant ENDs'allume. Eteindre l’appareil en appuyant sur la touche ON-OFF, fermer le robinet de l’eau et débrancher la fiche de la prise de courant.

9. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas.

Selon le degré de salissure, le dosage peut être adapté au cas par cas en utilisant un produit de lavage en poudre ou liquide.

En cas de vaisselle normalement sale, utiliser environ 35 g (produit de lavage en poudre) ou 35ml (produit liquide). En cas d'utilisation de tablettes, une seule suffit. En cas de vaisselle peu sale ou précédemment rincée à l'eau, réduire considérablement la quantité de produit de lavage. Pour un bon résultat de lavage, suivre également les instructions reportées sur l'emballage. Pour toute autre demande de renseignements, s'adresser aux services d'aide aux consommateurs des fabricants de produits de lavage. Pour ouvrir le distributeur de produit de lavage, actionner le dispositif d'ouverture « A »

- Pour réduire sa consommation d'énergie, la machine s'éteint automatiquement dans certaines conditions de NON-utilisation.

Modifier un programme en cours En cas d’erreur de sélection d’un programme, il est possible de le modifier, à condition qu’il vienne tout juste de démarrer : pour changer un cycle de lavage en cours, éteindre puis rallumer l’appareil par une pression prolongée sur la touche ON/OFF/Reset, sélectionner ensuite le nouveau programme et les options désirées.

Introduire de la vaisselle en cours de lavage

Appuyer sur la touche Marche/Pause, (la touche se met à flasher). Ouvrir la porte en faisant attention à la vapeur chaude qui s’échappe et introduire la vaisselle. Appuyer sur la touche Marche/Pause (lumière fixe) : le cycle redémarre.

Introduire le produit de lavage dans le bac « B » bien sec. La quantité de produit de lavage consacrée au prélavage doit

être placée directement dans la cuve. 1. Doser le produit de lavage en consultant le Tableau des programmes pour introduire une quantité appropriée. Dans le bac B, un indicateur de niveau indique quelle est la quantité maximale de produit de lavage, liquide ou en poudre, pouvant être utilisée pour chaque cycle. 2. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu’au déclic. 3. Fermer le couvercle du distributeur de produit de lavage en le poussant vers le haut jusqu'à enclenchement du dispositif de fermeture. Le distributeur à produits de lavage s'ouvre automatiquement selon le programme, au moment voulu.

Appuyer sur la touche Marche/Pause pour mettre l’appareil en pause, le programme et le départ différé

éventuellement sélectionné sont stoppés. Pendant cette phase, aucun changement de programme n’est possible.

En cas d'utilisation de produits de lavage tout en un, utiliser l'option TABLETTES qui adapte le programme de lavage de manière à toujours obtenir les meilleurs résultats de lavage et de séchage possibles.

Interruptions accidentelles

NE PAS UTILISER de produits pour laver la vaisselle à la main.

En cas d’ouverture de la porte en cours de lavage ou de coupure de courant, le programme s’arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que la porte est refermée.

* Présent uniquement sur certains modèles.

N’utiliser que du produit de lavage spécial lave-vaisselle.

Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.

L’utilisation de tablettes de lavage n’est conseillée que pour les modèles qui prévoient l’option TABLETTES MULTIFONCTIONS. Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel.

Le nombre ainsi que les types de programmes et d’options varient selon le modèle de lave-vaisselle.

Indications sur le choix des programmes et dosage du produit de lavage

Lavage écologique à faible consommation d’électricité pour vaisselle et casseroles. 29 g/ml + 6 g/ml** – 1 Tab Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile) 35 g/ml – 1 Tab

Consommations en stand-by: Consommation en left-on mode: 5 W - Consommation en off-mode: 0,5 W Tableau des consommations pour les cycles principaux* Conditions standard* Consommation d’énergie (KWh/cycle)

« Fast et Express 40' » il est conseillé de respecter le nombre de couverts indiqué.

Pour consommer moins, utiliser le lave-vaisselle pleine charge. Note pour les laboratoires d’essai : pour toutes informations sur les conditions d’essai comparatif EN, s’adresser à : ASSISTENZA_EN_LVS@indesitcompany.com

Ne pas oublier de réduire de moitié la quantité de produit de lavage.

Mieux vaut utiliser un produit de lavage en poudre.

La sélection, la modification ou l’annulation des OPTIONS n’est possible qu’après avoir choisi le programme de lavage et avant d’appuyer sur la touche Marche/Arret.

Seules les options compatibles avec le programme choisi peuvent être sélectionnées. Si une option n’est pas compatible avec le programme sélectionné, (voir tableau programmes) le symbole correspondant clignote rapidement 3 fois. En cas de sélection d’une option incompatible avec une option précédemment sélectionnée, celle-ci clignote 3 fois de suite puis s'éteint, tandis que la dernière sélection effectuée reste allumée. Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante.

Le démarrage du programme peut être différé de 3, 6 ou 9 heures : 1 : après avoir sélectionné le programme de lavage et toute autre option possible, appuyer sur la touche DÉPART DIFFÉRÉ : le voyant s’allume. 2 : Sélectionner le départ voulu en appuyant plusieurs fois de suite sur la touche Départ différé, les voyants lavage (3 heures), séchage (6 heures) et fin (9 heures) s’allument les uns après les autres. Pour désactiver l’option Départ différé, appuyer une nouvelle fois sur la touche correspondante, le voyant s’éteint. 3. Une fois que la sélection a eu lieu, appuyer sur la touche Marche/Pause pour faire partir le compte à rebours, le délai d’attente sélectionné se met à clignoter et la touche Marche/ Pause cesse de flasher (lumière en fixe). 3. A l’expiration du délai d’attente, le voyant de DÉPART DIFFÉRÉ s’éteint et le programme démarre. Aucune sélection de Départ différé n’est plus possible en cours de cycle.

Produit de rinçage et sel régénérant

Ne pas utiliser de sel alimentaire ou industriel ni de produits vaisselle pour lavage à la main. Se conformer aux instructions reportées sur l’emballage. En cas d’utilisation d’un produit multifonction, pas besoin d’ajouter de produit de rinçage mais nous conseillons par contre d’ajouter du sel, surtout en cas d’eau dure ou très dure. (Se

conformer aux instructions reportées sur l’emballage).

Faute d’ajouter du sel ou du produit de rinçage, il est normal que les voyants SEL* et PRODUIT DE RINCAGE* restent allumés.

Charger le produit de rinçage

Le produit de rinçage aide au séchage de la vaisselle car il fait glisser l’eau de la surface et évite ainsi la formation de traces ou de taches. Il faut remplir le réservoir à produit de rinçage :

• quand le voyant PRODUIT DE RINÇAGE* du bandeau s’allume, une réserve de produit de rinçage pour 1-2 cycles est encore disponible ;

1. Ouvrir le réservoir « D » en poussant et en soulevant la languette sur le couvercle ;

2. Introduire le produit de rinçage avec précaution jusqu'au niveau maximal de l'ouverture de remplissage en évitant tout débordement. Si cela se produit, nettoyer aussitôt avec un chiffon sec. 3. Fermer le couvercle jusqu'au déclic. Ne JAMAIS verser le liquide de rinçage directement à l'intérieur de la cuve.

Régler la dose de produit de rinçage

Si le résultat du séchage n’est pas satisfaisant, le dosage du produit de rinçage peut être réglé. Appuyer sur la touche ON/

OFF pour allumer et éteindre le lave-vaisselle. Appuyer sur la touche Marche/Pause 3 fois de suite. Allumer à l’aide de la touche ON/OFF, le voyant du produit de rinçage clignote un nombre de fois équivalent au niveau sélectionné (configuré sur

Régler le niveau de dosage du produit de rinçage à l’aide du bouton SÉLECTION PROGRAMME.

Appuyer sur la touche ON/OFF pour sauvegarder le réglage effectué. Le niveau du produit de rinçage peut être réglé sur ZÉRO (ECO), dans ce cas ile produit de rinçage ne sera pas débité et le voyant produit de rinçage ne s’allumera pas quand ce dernier sera fini. Possibilité de sélectionner jusqu’à 4 niveaux maximum selon le modèle de lave-vaisselle. • si la vaisselle présente des traces, régler sur des chiffres plus bas (1-2). • s’il y a des gouttes d’eau ou des taches de calcaire, le régler sur des chiffres plus élevés (3-4).

Réglage dureté de l’eau

Chaque lave-vaisselle est équipé d’un adoucisseur d’eau qui, grâce à du sel régénérant spécial lave-vaisselle, fournit de l’eau de lavage sans calcaire.

Ce lave-vaisselle permet d’opérer un réglage pour réduire la pollution et optimiser les performances de lavage selon la dureté de l’eau. Se renseigner auprès de l’organisme distributeur de l’eau.

Appuyer sur la touche ON/OFF pour allumer et éteindre le lave-vaisselle. Garder la touche Marche/Pause enfoncée pendant quelques secondes jusqu’au signal sonore*. Allumer le lave-vaisselle à l’aide de la touche ON/OFF, le voyant du sel clignote un nombre de fois équivalent au niveau sélectionné

Régler le niveau de dureté de l’eau à l’aide du bouton SÉLECTION PROGRAMME, (1-2-3-4-5* voir tableau dureté de l’eau) jusqu’à 5 niveaux maximum. Appuyer sur la touche ON/OFF pour sauvegarder le réglage effectué. En cas d’utilisation de tablettes de lavage multifonction, remplir tout de même le réservoir à sel. Tableau de dureté de l’eau niveau 1 2 3 ** avec 1 lavage par jour

(°dH = dureté en degrés allemands - °fH = dureté en degrés français - mmol/l = millimole/litre)

Charger le sel régénérant

Le sel régénérant élimine le calcaire présent dans l’eau et évite ainsi qu’il ne se dépose sur la vaisselle. Le réservoir à sel qui se trouve dans la partie inférieure du lavevaisselle (voir Description) doit être rempli : • quand le flotteur vert* n’est plus visible à travers le couvercle du sel ; • quand le voyant SEL* du bandeau s’allume ; 1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d’une montre. 2. Lors de la première mise en service: remplir le réservoir d’eau à ras bord. 3. Utiliser l’entonnoir* (voir figure) pour remplir le réservoir de sel à ras bord (1 kg environ). Il est tout à fait normal qu’il y ait un peu d'eau qui déborde. 4. Enlever l’entonnoir*, éliminer les résidus de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l’eau courante en le plaçant tête en bas et en faisant couler l’eau à travers les quatre fentes en étoile situées dans la partie inférieure du couvercle. (bouchon avec flotteur vert*) Nous conseillons d’effectuer cette opération à chaque chargement de sel. Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l’intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l'adoucisseur). En cas de rajout de sel, effectuer cette opération juste avant un cycle de lavage pour éliminer aussitôt la solution saline qui a débordé.

* Présent uniquement sur certains modèles.

Coupure de l’arrivée d’eau et du courant

• Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fuites.

• Débrancher la fiche de la prise de courant lors du nettoyage de l’appareil et pendant tous travaux d’entretien.

Nettoyer le lave-vaisselle

• Pour nettoyer l’extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N’utiliser ni solvants ni détergents abrasifs.

• Pour nettoyer la cuve intérieure et enlever toute tache, utiliser un chiffon imbibé d’eau additionnée d’un peu de vinaigre.

Eviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute stagnation d’humidité.

• Nettoyer régulièrement les joints d’étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d’aliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les filtres

Les trois filtres qui composent le groupe filtrant débarrassent l’eau de lavage des résidus d’aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulièrement. Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé. • Après quelques lavages, contrôler le groupe filtrant et, si nécessaire, le laver soigneusement à l’eau courante avec une petite brosse non métallique en procédant comme suit : 1. tourner le filtre cylindrique C dans le sens inverse des aiguilles d’une montre pour le sortir de son emplacement (fig. 1). 2. Exercer une légère pression sur les ailettes latérales du gobelet filtre B pour le faire sortir (Fig. 2) ; 3. Dégager le filtre inox A. (fig. 3). 4. Examiner la cavité et éliminer tout résidu de nourriture. NE JAMAIS RETIRER la protection de la pompe de lavage

(pièce noire) (fig.4).

Nettoyer les bras de lavage

Les deux bras de lavage sont tous deux démontables. Pour démonter le bras supérieur, il faut dévisser sa bague en plastique en tournant dans le sens inverse des aiguilles d’une montre. Remonter le bras gicleur supérieur en veillant à ce que la face percée du plus grand nombre d’orifices soit bien orientée vers le haut. Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtés et tirer vers le haut.

Nettoyage du filtre d’entrée d’eau*

Si les tuyaux de l’eau sont neufs ou s’ils sont restés longtemps inutilisés, avant d’effectuer le raccordement, faire couler l’eau jusqu’à ce qu’elle devienne limpide et dépourvue d’impuretés.

Faute de quoi, un engorgement pourrait se produire au point d’arrivée de l’eau et endommager le lave-vaisselle . Nettoyer, périodiquement le filtre d’entrée de l’eau situé à la sortie du robinet. - Fermer le robinet de l’eau. - Dévisser l’extrémité du tuyau d’arrivée de l'eau, retirer le filtre et le laver soigneusement à l’eau courante. - Remettre le filtre en place et visser le tuyau.

Après avoir nettoyé les filtres, remettre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

En cas d’absence pendant de longues périodes

• Débrancher les raccordements électriques et fermer le robinet de l’eau. • Laisser la porte entrouverte. • Au retour, effectuer un lavage à vide.

* Présent uniquement sur certains modèles.

• La fiche n’est pas bien branchée dans la prise de courant. • La porte du lave-vaisselle n’est pas bien fermée

La porte ne ferme pas

• La serrure est déclenchée ; pousser énergiquement sur la porte jusqu’au « clic ».

Le lave-vaisselle ne vidange pas.

• Le programme n’est pas encore terminé.

• Le tuyau de vidange de l’eau est plié (voir Installation). • L’évacuation de l’évier est bouchée. • Le filtre est bouché par des déchets de nourriture.

Le lave-vaisselle est bruyant.

• La vaisselle s’entrechoque ou butte contre les bras de lavage.

• Excès de mousse : le produit de lavage n’est pas bien dosé ou n’est pas approprié. (voir Mise en marche et utilisation).

La vaisselle et les verres présentent des dépôts de calcaire ou une couche blanchâtre.

• Il manque du sel régénérant ou son réglage n’est pas adapté à la dureté de l’eau (voir

Produit de rinçage et sel). • Le couvercle du réservoir à sel n’est pas bien fermé. • Il n’y a plus de produit de rinçage ou son dosage est insuffisant.

La vaisselle et les verres présentent des traces blanches ou des reflets bleuâtres.

• Le dosage du produit de rinçage est excessif.

La vaisselle n’est pas sèche.

• Il y a eu sélection d’un programme sans séchage.

• Il n’y a plus de produit de rinçage ou son dosage est insuffisant (voir Produit de rinçage et sel). • Le réglage du produit de rinçage n’est pas approprié. • La vaisselle est en matériau antiadhésif ou en plastique.

La vaisselle n’est pas propre.

• Les paniers sont trop chargés (voir Charger les paniers).

• La vaisselle n’est pas bien rangée. • Les bras de lavage ne tournent pas librement. • Le programme de lavage n’est pas assez puissant (voir Programmes). • Excès de mousse : le produit de lavage n’est pas bien dosé ou n’est pas approprié. (voir Mise en marche et utilisation). • Le couvercle du réservoir à produit de rinçage n'est pas bien fermé. • Le filtre est sale ou bouché (voir Entretien et soin). • Il manque du sel régénérant (voir Produit de rinçage et sel).

Il n’y a pas d’arrivée d’eau - Alarme robinet fermé. des signaux sonores retentissent* et le voyant du lavage clignote rapidement.

(des signaux sonores retentissent* et les voyants Séchage et Fin clignotent rapidement).

* Présent uniquement sur certains modèles.

• L’appareil s’est bloqué car personne n’a donné suite au signal sonore*.

Eteindre l’appareil à l’aide de la touche ON/OFF, ouvrir le robinet et au bout de quelques secondes rallumer en appuyant à nouveau sur la même touche. Reprogrammer l’appareil et le remettre en marche.

GESCHIRRSPÜLER DE Deutsch, 29

- si la carga es reducida, activar la opción Media carga* (ver Puesta en funcionamiento y uso). • Si el suministro de energía eléctrica prevé horarios de ahorro energético, realizar los lavados en los horarios con tarifa reducida. La opción Inicio diferido* (ver Puesta en funcionamiento y uso) puede ayudar a organizar los lavados en ese sentido. Detergentes sin fosfatos, sin cloro y con contenido de enzimas • Se aconseja utilizar detergentes sin fosfatos y sin cloro, que son los más indicados para proteger el medio ambiente. • Las enzimas ejercen una acción particularmente eficaz con temperaturas próximas a los 50°C, por lo tanto, utilizando detergentes con enzimas se pueden elegir lavados a bajas temperaturas y obtener los mismos resultados que si se realizaran a 65°C. • Para evitar derroches, dosificar el detergente correctamente, teniendo en cuenta las indicaciones del fabricante, la dureza del agua, el grado de suciedad y la cantidad de vajilla. Aún siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza.

• Este electrodoméstico no puede ser utilizado por niños ni por personas con capacidades físicas, sensoriales o psíquicas reducidas, o carentes de la experiencia y los conocimientos necesarios para utilizarlo, salvo que lo hagan bajo la vigilancia o las instrucciones de una persona responsable de su seguridad.

• Es necesaria la vigilancia de un adulto para que los niños no jueguen con el electrodoméstico. • El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda. • El aparato debe ser utilizado para el lavado de vajilla de uso doméstico, sólo por personas adultas y según las instrucciones contenidas en este manual. • El aparato no se debe instalar al aire libre, ni siquiera si el lugar está protegido, porque es muy peligroso dejarlo expuesto a la lluvia o a las tormentas. • No tocar el lavavajillas con los pies descalzos. • No desconectar la clavija de la toma de corriente tirando del cable sino sujetando la clavija. • Es necesario cerrar el grifo de agua y desconectar la clavija de la toma de corriente antes de realizar operaciones de limpieza y mantenimiento. • En caso de avería, no acceder nunca a los mecanismos internos para intentar su reparación. • No apoyarse ni sentarse sobre la puerta abierta: el aparato podría voltearse. • La puerta no debe dejarse abierta, ya que podría causar tropiezos. • Conservar el detergente y el abrillantador fuera del alcance de los niños. • Los embalajes no son juguetes para los niños. Si la longitud del tubo de carga no es adecuada, dirigirse a una tienda especializada o a un técnico autorizado (ver Asistencia). La presión del agua debe estar comprendida entre los valores indicados en la tabla de Datos técnicos (ver al lado).

Antes de conectar el tubo de descarga del agua al sifón del lavabo, quitar el tapón de plástico (B).

Algunos modelos poseen un dispositivo adicional de seguridad New Acqua Stop*, que los protege contra inundaciones aún en caso de rotura del tubo de alimentación.

ATENCIÓN: ¡TENSIÓN PELIGROSA!

En ningún caso se debe cortar el tubo de carga de agua porque contiene partes bajo tensión. • la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la contrapuerta

(ver Descripción del lavavajillas);

• la tensión de alimentación esté dentro de los valores indicados en la placa de características ubicada en la contrapuerta; • la toma sea compatible con la clavija del aparato. Si no es así, solicitar la sustitución a un técnico autorizado (ver Asistencia); no utilizar prolongaciones ni tomas múltiples. Una vez instalado el aparato, el cable de alimentación eléctrica y la toma de corriente deben ser fácilmente accesibles. El cable no se debe plegar ni comprimir. Si el cable de alimentación está dañado, deberá ser cambiado por el fabricante o por su Servicio de Asistencia Técnica a fin de prevenir riesgos. (Ver Asistencia)

Comprobar que en el tubo no hayan pliegues ni estrangulaciones.

Ver la placa de características Este aparato es conforme a las siguientes Directivas de la Comunidad: -2006/95/EC (Bajo Voltaje) -2004/108/EC (Compatibilidad Electromagnética) Placa de características Panel de mandos***

La vajilla de plástico y las sartenes antiadherentes tienden a retener las gotas de agua, por lo que quedarán menos secas que las vajillas de cerámica o acero. Es conveniente colocar los objetos livianos (por ejemplo, los recipientes de plástico) en el cesto superior, de modo que no puedan moverse. Una vez terminada la carga, comprobar que los rociadores giren libremente.

Algunos modelos de lavavajillas tienen sectores reclinables*, que se pueden utilizar en posición vertical, para colocar platos, u horizontal, para colocar ollas y ensaladeras.

Cesto de los cubiertos

El cesto de los cubiertos tiene rejillas superiores para facilitar la disposición. El cesto se debe colocar sólo en la parte delantera del cesto inferior.

Si la vajilla está poco sucia o ha sido aclarada anteriormente bajo el agua, reducir la dosis de detergente.

Para asegurarse un buen lavado, seguir las instrucciones del envase del detergente. En caso de dudas, dirigirse al servicio de asesoramiento del fabricante del detergente. Para abrir el depósito de detergente, accionar el dispositivo de apertura “A”.

- Para disminuir el consumo de energía eléctrica, en algunos casos en que NO se utiliza, la máquina se apaga automáticamente.

Modificar un programa en curso Si no se ha seleccionado el programa deseado, es posible cambiarlo, siempre que esté recién empezado: una vez comenzado el lavado, para cambiar el ciclo de lavado, apagar la máquina pulsando ON/OFF/Reset; volver a encenderla y seleccionar nuevamente el programa y las opciones deseadas.

Presione el botón Puesta en funcionamiento/Pausa, (la luz del botón centellea). Abra la puerta teniendo cuidado con el escape de vapor e introduzca la vajilla. Presione el botón 2. Eliminar los residuos de detergente de los bordes de la cubeta y cerrar la tapa hasta el enganche. 3. Cerrar la tapa del depósito de detergente empujando hacia arriba hasta que el dispositivo de cierre quede enganchado. El depósito de detergente se abre automáticamente en el momento oportuno según el programa. Si se utilizan detergentes combinados, se recomienda la opción TABS, que adecua el programa para lograr el mejor resultado de lavado y secado posible. Utilizar sólo detergente para lavavajillas. NO UTILIZAR detergentes para lavado a mano. Un uso excesivo de detergente puede dejar residuos de espuma al finalizar el ciclo. El uso de las pastillas se aconseja sólo en los modelos que poseen la opción PASTILLAS MULTIFUNCIÓN. Las mejores prestaciones de lavado y secado se obtienen con el uso de detergente en polvo, abrillantador líquido y sal.

* Presente sólo en algunos modelos.

3. Cerrar la tapa hasta el encastre.

No verter NUNCA el abrillantador directamente en el interior de la cuba.

Regular la dosis de abrillantador

Si no se obtiene un buen resultado de secado, es posible regular la dosis de abrillantador. Encender y apagar el lavavajillas pulsando la tecla ON/OFF. Pulsar la tecla Inicio/ Pausa 3 veces. Encender con el botón ON/OFF, el piloto del abrillantador parpadea una cierta cantidad de veces según el nivel seleccionado (regulado en el nivel de fábrica). Regular el nivel de suministro del abrillantador mediante el mando SELECCIÓN DE PROGRAMA. Pulsar la tecla ON/OFF para que quede programado el valor seleccionado. El nivel de abrillantador se puede ajustar en CERO (ECO); en este caso, no hay suministro de abrillantador y el testigo de falta de abrillantador no se enciende cuando el mismo se agote. Es posible ajustar hasta un máximo de 4 niveles según el modelo de lavavajillas. • si en la vajilla quedan estrías, seleccionar los números más bajos (1-2). • si en la vajilla quedan gotas de agua o manchas de cal, seleccionar los números más altos (3-4).

Selección de la dureza del agua

Cada lavavajillas está dotado de un ablandador de agua que, utilizando sal regeneradora específica para lavavajillas, suministra agua sin cal para lavar la vajilla. Este lavavajillas admite una regulación para reducir la contaminación y optimizar las prestaciones del lavado en función

SELECCIÓN DE PROGRAMA, (1-2-3-4-5* ver la tabla de dureza del agua) hasta un máximo de 5 niveles. Pulsar la tecla ON/OFF para que quede programado el valor seleccionado. Aunque se utilicen pastillas multifunción, hay que llenar el depósito de sal. Tabla de Durezas del Agua nivel

• cuando el flotador verde* no se ve al observar el tapón de la sal; • cuando en el panel se enciende el testigo FALTA SAL*; 1. Extraer el cesto inferior y desenroscar el tapón del depósito en sentido antihorario. 2. Sólo para el primer uso: llenar el depósito de agua hasta el borde. 3. Poner el embudo* (ver la figura) y llenar el depósito de sal hasta el borde (aprox. 1 kg); es normal que desborde un poco de agua. 4. Sacar el embudo*, eliminar los residuos de sal de la boca de entrada; enjuagar el tapón bajo el agua corriente antes de enroscarlo, poniéndolo cabeza abajo y haciendo fluir el agua por las cuatro ranuras dispuestas en forma de estrella en la parte inferior del tapón. (tapón con flotador verde*) Es aconsejable realizar esta operación cada vez que se carga la sal. Cerrar bien con el tapón para evitar que en el depósito entre detergente durante el lavado (podría dañarse irremediablemente el ablandador). Cuando sea necesario, cargar sal antes de un ciclo de lavado para eliminar la solución salina desbordada del depósito de sal.

* Presente sólo en algunos modelos.

La puerta no se cierra.

• S e disparó la cerradura; empuje enérgicamente la puerta hasta escuchar el característico sonido (clack).

El lavavajillas no descarga agua.
