Typ produktu	Odsávač pár (kuchynský digestor)
Značka	Hotpoint
Model	HSLMO66FLSX
Výška (cm)	69 - 104 (nastaviteľný)
Šírka (cm)	59,5
Hĺbka (cm)	15
Priemer odvádzacieho potrubia (cm)	15 / 12,5 / 12
Elektrické napájanie	220-240 V ~ 50 Hz
Osvetlenie	LED, dlhá životnosť, úspora energie
Typy filtrov	Kovový tukový filter (umývateľný), aktívny uhlíkový filter (vymeniteľný)
Ovládanie	Dotykový panel s tlačidlami, časovač, indikátor nasýtenia filtrov
Rýchlosti odsávania	3 rýchlosti (vrátane jednej s časovačom 5 minút)
Bezpečnostná funkcia	Teplotný senzor, automatické vypnutie pri prehriatí
Režim odsávania	Odsávacia alebo filtračná (sada uhlíka voliteľná)
Čistenie tukových filtrov	Raz za mesiac ručne alebo v umývačke riadu (krátky cyklus)
Výmena uhlíkového filtra	Maximálne každé 4 mesiace, neumývateľný
Odhadovaná hmotnosť (kg)	15
Bezpečnostné normy	EN/IEC 60335-1, EN/IEC 60335-2-31
Záruka	2 roky (náhradné diely a práca)

Často kladené otázky - HSLMO66FLSX HOTPOINT

Aký je typ tohto zariadenia?

Je to odsávač pár značky Hotpoint, model HSLMO66FLSX, určený na odsávanie dymov a pary pri varení.

Ako nainštalovať digestor v odsávacej verzii?

Pripojte digestor k vonkajšiemu odvádzacímu potrubiu s priemerom rovným priemeru spojovacej príruby. Odvádzacia hadica nie je súčasťou dodávky a musí sa zakúpiť samostatne.

Môžem používať digestor bez uhlíkového filtra?

Áno, ak používate digestor v odsávacej verzii (vonkajšie odvádzanie), uhlíkový filter musí byť odstránený. Vo filtračnej verzii je povinný.

Ako často mám čistiť tukový filter?

Aspoň raz za mesiac, alebo keď sa rozsvieti indikátor nasýtenia. Umývajte ho ručne alebo v umývačke riadu pri nízkej teplote.

Ako vymeniť uhlíkový filter?

Uhlíkový filter nie je umývateľný. Vymeňte ho maximálne každé 4 mesiace. Na demontáž otočte proti smeru hodinových ručičiek.

Čo robiť, ak digestor nefunguje?

Skontrolujte elektrické napájanie, či je zvolená rýchlosť a či nevypol istič. Odpojte na 5 sekúnd a znova zapojte. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako resetovať indikátor nasýtenia filtra?

Po vyčistení alebo výmene filtra stlačte tlačidlo 3 (časovač) a podržte ho, kým indikátor nezhasne.

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

55 cm pre elektrický sporák, 70 cm pre plynový alebo kombinovaný sporák. Dodržujte pokyny výrobcu, ak sú vyššie.

Môžem použiť žiarovky, ktoré nie sú súčasťou dodávky, na osvetlenie?

Nie, používajte iba LED lampy špecifikované výrobcom. Na výmenu lámp kontaktujte autorizovaný servis.

Ako znížiť environmentálny vplyv digestora?

Používajte minimálnu rýchlosť počas varenia, nechajte ho bežať niekoľko minút potom, pravidelne čistite tukové filtre a vymieňajte uhlíkový filter podľa odporúčaní. Použite odvádzacie potrubie s maximálnym priemerom.

NÁVOD NA OBSLUHU HSLMO66FLSX HOTPOINT

NEMÔŽE byť umývaný alebo regenerovaný.

Kruhový uhlíkový filter

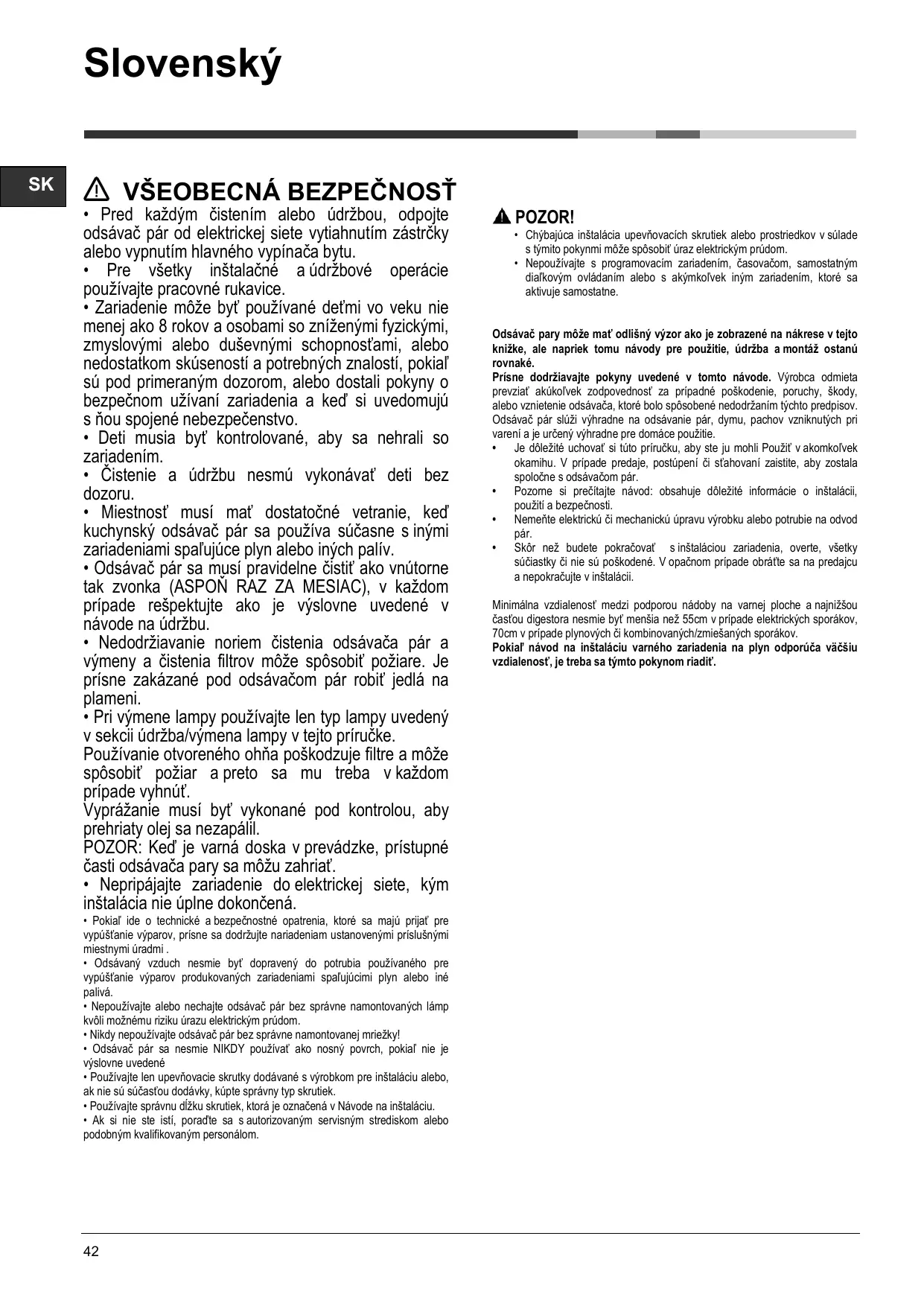

• Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pri všetkých inštalačných a údržbových operáciách používajte pracovné rukavice.
• Zariadenie môžu používať deti vo veku aspoň 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo s nedostatkom skúseností a vedomostí, ak sú pod dozorom alebo boli poučené o bezpečnom používaní zariadenia a rozumejú rizikám s ním spojeným.
• Deti musia byť pod dozorom, aby sa so zariadením nehrali.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru.
• Miestnosť musí byť dostatočne vetraná, keď sa kuchynský odsávač pár používa súčasne so spotrebičmi na plyn alebo iné palivá.
• Odsávač pár sa musí pravidelne čistiť zvnútra aj zvonka (aspoň raz za mesiac), vždy podľa pokynov v návode na údržbu.
• Nedodržiavanie pokynov na čistenie odsávača pár a výmenu a čistenie filtrov môže spôsobiť požiar. Je prísne zakázané pripravovať jedlo na otvorenom plameni pod odsávačom pár.
• Pri výmene žiarovky používajte iba typ žiarovky uvedený v časti Údržba/výmena žiarovky v tomto návode.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, preto sa mu treba vždy vyhnúť.

Vyprážanie musí prebiehať pod dozorom, aby sa prehriaty olej nevznietil.

POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pár sa môžu zahriať.

• Zariadenie nepripájajte k elektrickej sieti, kým nie je inštalácia úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Odsávač pár môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržbu a montáž ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či nie sú všetky súčiastky poškodené. V opačnom prípade sa obráťte na predajcu a nepokračujte v inštalácii.

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 55 cm v prípade elektrických sporákov, 70 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

ELEKTRICKÉ PRIPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Výmena napájacieho kábla

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

VYPÚŠŤANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odťahové potrubie.

! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

! Spoločnosť sa vyhýba akejkoľvek zodpovednosti, pokiaľ tieto normy sa nedodržujú.

FILTRČNÁ ALEBO ODSÁVACIA ?

! Váš odsávač pary je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pary vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.

Overiť si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpiť.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktívneho uhlia, mohol už byť nainštalovaný na odsávači pary.

Informácie pre transformáciu odsávača pary z odsávacej verzie na filtračnú verziu sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

⚠️ UPOZORNENIE!

Odtahové potrubie nie je súčasťou výbavy a je nutné ho zakúpiť.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

⚠️ UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

OVLÁDANIE

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

1

2

5

3

4

1. OFF / Tlačidlo zníženia rýchlosti (výkonu) odsávania
2. ON / Tlačidlo zvýšenia rýchlosti (výkonu) odsávania

Poznámka: intenzívna rýchlosť (výkon) odsávania je časovaná a trvá 5 minút (kontrolka c bliká); po ktorých odsávač pár sa vráti do rýchlosti (výkonu) odsávania 2.

1. Tlačidlo ON/OFF časovač: oneskoruje 5 minút deaktiváciu zvolenej rýchlosti (výkonu) odsávania.

Poznámka: toto tlačidlo slúži tiež pre funkciu “Reset signalizácie nasýtenia filtra”.

1. Tlačidlo ON/OFF svetlo
2. Displej zobrazuje:

a. Rýchlosť (výkon) odsávania: ukazovateľ sa otáča v závislosti na zvolenej rýchlosti (výkonu) odsávania. Bezpečnostná funkcia: kontrolka bliká. b. Nasýtenie protitukového filtra: rozsvieti sa v prípade potreby údržby filtra. c. Časovač. d. Nasýtenie filtra s aktívnym uhlím: rozsvieti sa v prípade potreby údržby filtra.

Poznámka: táto funkcia je normálne deaktivovaná a musí byť aktivovaná len v prípade, že odsávač pár je použitý vo filtračnej verzii (s namontovaným uhlíkovým filtrom).

- Stlačte súčasne tlačidlá 1 a 3 a držte ich stlačené, kým kontrolka neprestane blikať (deaktivovaná kontrolka) a sa zapne pevné svetlo (aktivovaná kontrolka).

Pre deaktiváciu opakujte postup: kontrolka prechádza z pevného svetla (aktivovaná kontrolka) na blikanie (deaktivovaná kontrolka).

e. Osvetlenie.

Bezpečnostná funkcia

Odsávač je vybavený snímačom, ktorý v prípade náhleho zvýšenia teploty aktivuje odsávanie, kým sa teplota výrazne zníži.

Reset signalizácie nasýtenia filtra

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Panel obvodového odsávania

Obvod panela odsávania čistiť rovnako často ako protitukový filter, používať súkno a nie veľmi koncentrovaný tekutý čistiaci prostriedok. Nikdy nepoužívať abrazívne hmoty.

Zachytáva častice tukov z varenia.

Musí byť čistený raz za mesiac (alebo keď signalizačný systém nasýtenia filtrov – ak je ním model vybavený – upozorní na túto potrebu), nedráždivými čistiacimi prostriedkami ručne alebo v umývačke pri nízkej teplote vody a krátkom programe.

Umývaním v umývačke sa môže protitukový filter odfarbiť, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Zachytáva nepríjemné pachy z varenia.

Nasýtenie uhoľného filtra sa prejaví až po dlhšom používaní, v závislosti od typu kuchyne a pravidelnosti čistenia tukového filtra. V každom prípade je nevyhnutné vymeniť zásobník maximálne každé štyri mesiace (alebo keď signalizačný systém nasýtenia filtrov – ak je ním model vybavený – upozorní na túto potrebu).

NESMIE byť umývaný ani regenerovaný.

Otočný uhoľný filter

Použiť jeden na každú stranu po zakrytí oboch ochranných mriežok motorovej vrtule, potom otočiť v smere hodinových ručičiek.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Odsávač pár je vybavený systémom osvetlenia založeným na technológii LED.

Kontrolky LED zaručujú optimálne osvetlenie, výdrž až 10-krát dlhšiu ako tradičné žiarovky a umožňujú ušetriť 90 % elektrickej energie.

Pre výmenu lámp kontaktujte autorizované servisné stredisko náhradných dielov.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301 • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonajte nasledujúce jednoduché kontroly.

• Ak odsávač pary nefunguje:

Skontrolujte, že:

• nedošlo k výpadku elektrického prúdu.
• bola zvolená jedna rýchlosť.

• zvolená rýchlosť motora je dostačujúca pre množstvo uvoľnených dymov a pár.
• Kuchyňa je dostatočne vzdušná pre možnosť príjmu vzduchu.
• uhlíkový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).

- ak odsávač pary sa vypol počas normálnej prevádzky:

Skontrolovať, že:

• nedošlo k výpadku elektrického prúdu.
• vyplo sa zariadenie poistky.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojiť zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojiť. V prípade, že porucha prevádzky pretrváva, obrátiť sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šírka (cm)	Híbkam) (cm)	∅ výfukového potrubia (cm)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

Viď typový štítok pre celkovú absorpciu a absorpciu svetla.

Komponenty, ktoré nie sú dodané s výrobkom
