HSLMO66FLSX - مكيف هواء HOTPOINT - دليل المستخدم المجاني

نوع المنتج	مكيف هواء (غطاء شفط)
الماركة	Hotpoint
الموديل	HSLMO66FLSX
الارتفاع (سم)	69 - 104 (قابل للتعديل)
العرض (سم)	59,5
العمق (سم)	15
قطر أنبوب التوصيل (سم)	15 / 12,5 / 12
مصدر الطاقة الكهربائية	220-240 فولت ~ 50 هرتز
الإضاءة	LED، عمر طويل، موفرة للطاقة
أنواع المرشحات	مرشح الشحوم المعدني (قابل للغسل)، مرشح الكربون النشط (قابل للاستبدال)
أدوات التحكم	لوحة لمس مع أزرار، مؤقت، مؤشر تشبع المرشحات
سرعات الشفط	3 سرعات (بما في ذلك سرعة مؤقتة لمدة 5 دقائق)
وظيفة الأمان	مستشعر درجة الحرارة، إيقاف تلقائي في حالة السخونة الزائدة
وضع التوصيل	شفط خارجي أو تدوير (مجموعة الكربون اختيارية)
تنظيف مرشحات الشحوم	مرة واحدة شهرياً يدوياً أو في غسالة الأطباق (دورة قصيرة)
استبدال مرشح الكربون	كل 4 أشهر كحد أقصى، غير قابل للغسل
الوزن التقريبي (كجم)	15
معايير السلامة	EN/IEC 60335-1, EN/IEC 60335-2-31
الضمان	سنتان (قطع الغيار والعمل)

الأسئلة الشائعة - HSLMO66FLSX HOTPOINT

ما نوع هذا الجهاز؟

إنه مكيف هواء من ماركة Hotpoint، موديل HSLMO66FLSX، مصمم لشفط أدخنة وأبخرة الطهي.

كيف يتم تركيب الغطاء في وضع الشفط الخارجي؟

قم بتوصيل الغطاء بقناة تهوية خارجية بنفس قطر حلقة التوصيل. لا يتم توفير أنبوب التوصيل ويجب شراؤه بشكل منفصل.

هل يمكنني استخدام الغطاء بدون مرشح الكربون؟

نعم، إذا كنت تستخدم الغطاء في وضع الشفط الخارجي، يجب إزالة مرشح الكربون. أما في وضع التدوير فهو إلزامي.

كم مرة يجب تنظيف مرشح الشحوم؟

مرة واحدة على الأقل شهرياً، أو عند إضاءة مؤشر التشبع. اغسله يدوياً أو في غسالة الأطباق على درجة حرارة منخفضة.

كيف يتم استبدال مرشح الكربون؟

مرشح الكربون غير قابل للغسل. استبدله كل 4 أشهر كحد أقصى. لإزالته، أدره عكس اتجاه عقارب الساعة.

ماذا تفعل إذا لم يعمل الغطاء؟

تحقق من مصدر الطاقة، ومن اختيار سرعة، ومن أن القاطع لم يفصل. افصله لمدة 5 ثوان ثم أعد توصيله. إذا استمرت المشكلة، اتصل بخدمة ما بعد البيع.

كيف يتم إعادة ضبط مؤشر تشبع المرشح؟

بعد تنظيف أو استبدال المرشح، اضغط على الزر 3 (المؤقت) واستمر في الضغط حتى ينطفئ المؤشر.

ما الحد الأدنى للمسافة بين الغطاء وسطح الطهي؟

55 سم للموقد الكهربائي، 70 سم للموقد الغازي أو المختلط. اتبع تعليمات الشركة المصنعة إذا كانت أعلى.

هل يمكنني استخدام لمبات غير المرفقة للإضاءة؟

لا، استخدم فقط مصابيح LED المحددة من قبل الشركة المصنعة. لاستبدال المصابيح، اتصل بالخدمة المعتمدة.

كيف يمكن تقليل الأثر البيئي للغطاء؟

استخدم السرعة الدنيا أثناء الطهي، اتركه يعمل لبضع دقائق بعد ذلك، نظف مرشحات الشحوم بانتظام واستبدل مرشح الكربون حسب التوصيات. استخدم قناة تهوية بأقصى قطر.

دليل المستخدم HSLMO66FLSX HOTPOINT

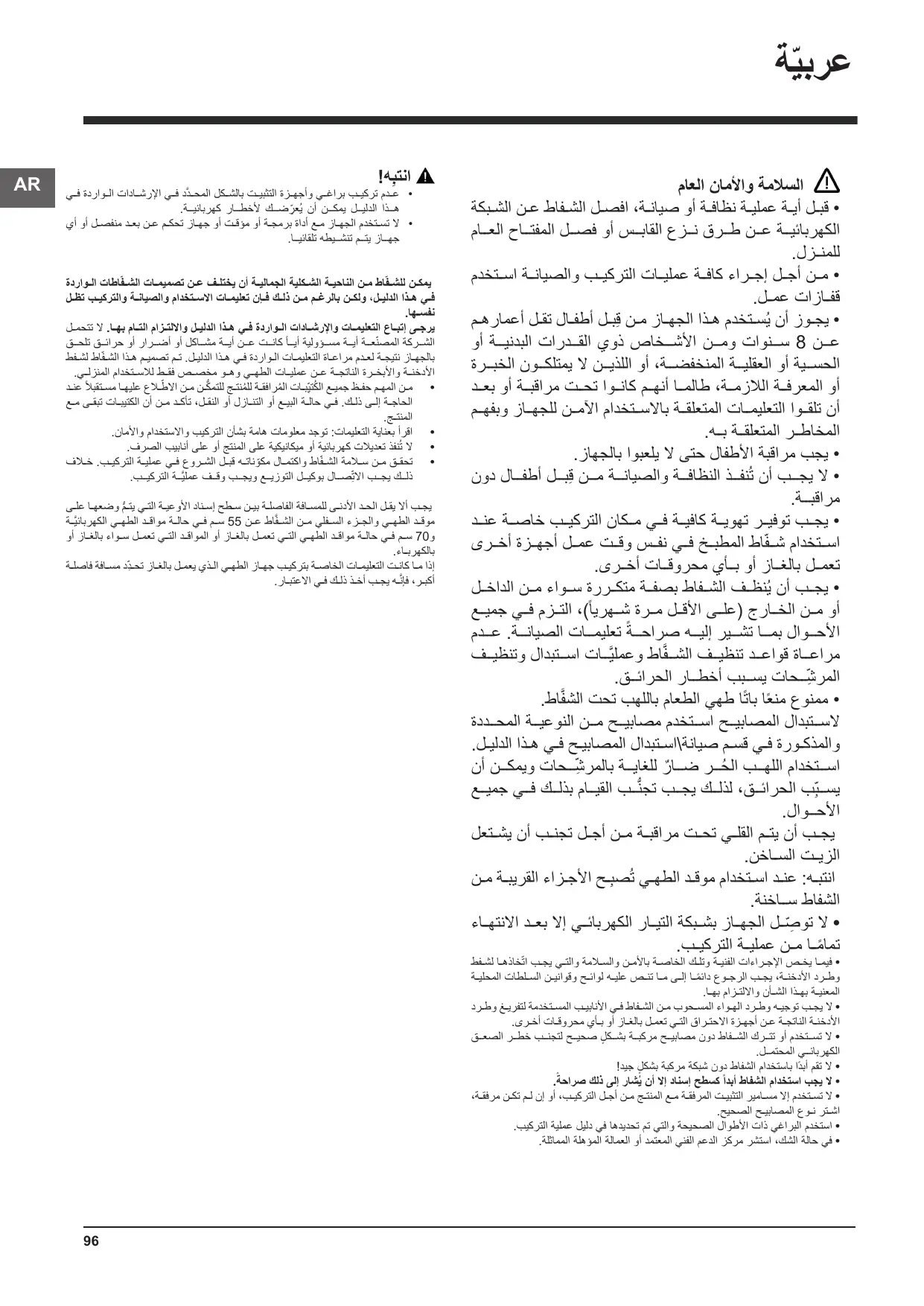

• عدم تركيب الشفاط والأجهزة بالشكل المحدد في الإرشادات الواردة في هذا الدليل قد يعرضك لخطر كهربائي. • لا تستخدم الجهاز مع أداة برمجة أو مؤقت أو جهاز تحكم عن بعد منفصل أو أي جهاز يتم تشغيله تلقائياً.

يمكن للشفاط من الناحية الشكلية الجمالية أن يختلف عن تصميمات الشفاطات الواردة في هذا الدليل، ولكن بالرغم من ذلك فإن طرق الاستخدام والصيانة والتركيب تظل كما هي.

يرجى اتباع التعليمات والإرشادات الواردة في هذا الدليل والالتزام التام بها. لا تتحمل الشركة المصنعة أي مسؤولية عن أي مشاكل أو أضرار أو حرائق تلحق بالجهاز نتيجة لعدم مراعاة التعليمات الواردة في هذا الدليل. تم تصميم هذا الشفاط لشفط الأدخنة والأبخرة الناتجة عن عمليات الطهي وهو مخصص فقط للاستخدام المنزلي. • من المهم حفظ جميع الوثائق المرافقة للتمكن من الاطلاع عليها مستقبلاً عند الحاجة إلى ذلك. في حالة البيع أو التنازل أو النقل، تأكد من أن الوثائق تبقى مع المنتج.

• اقرأ بعناية التعليمات: توجد معلومات هامة بشأن التركيب والاستخدام والأمان.

• لا تُنفذ تعديلات كهربائية أو ميكانيكية على المنتج أو على أنابيب الصرف.

• تحقق من سلامة الشفاط واكتمال مكوناته قبل الشروع في عملية التركيب. خلاف ذلك يجب الاتصال بوكيل التوزيع ويجب وقف عملية التركيب.

يجب ألا يقل الحد الأدنى للمسافة الفاصلة بين سطح إسناد الأواني التي توضع على موقد الطهي والجزء السفلي من الشفاط عن 55 سم في حالة مواقد الطهي الكهربائية و 70 سم في حالة مواقد الطهي التي تعمل بالغاز أو المواقد التي تعمل سواء بالغاز أو بالكهرباء.

إذا ما كانت التعليمات الخاصة بتركيب جهاز الطهي الذي يعمل بالغاز تحدد مسافة فاصلة أكبر، فإنه يجب أخذ ذلك في الاعتبار.

السلامة والأمان العام

• قبل القيام بأي عملية نظافة أو صيانة، افصل الشفاط عن الشبكة الكهربائية عن طريق نزع القابس أو فصل المفتاح العام للمنزل.

• من أجل إجراء كافة عمليات التركيب والصيانة استخدام أدوات عمل.

• يجوز أن يُستخدم هذا الجهاز من قبل أطفال تقل أعمارهم عن 8 سنوات ومن الأشخاص ذوي القدرات البدنية أو الحسية أو العقلية المنخفضة، أو الذين لا يمتلكون الخبرة أو المعرفة اللازمة، طالما أنهم كانوا تحت مراقبة أو بعد أن تلقوا التعليمات المتعلقة بالاستخدام الآمن للجهاز وفهموا المخاطر المتعلقة به.

• يجب مراقبة الأطفال حتى لا يلعبوا بالجهاز

• لا يجب أن تُنفذ عمليات التنظيف والصيانة من قبل أطفال دون مراقبة.

يجب توفير تهوية كافية في مكان التركيب خاصة عند استخدام شفاط المطبخ في نفس وقت عمل أجهزة أخرى

تعمل بالغاز أو بأي محروقات أخرى.

يجب أن يُنظف الشفاط بصفة متكررة سواء من الداخل أو من الخارج (على الأقل مرة شهرياً، التزم في جميع الأحوال بما تشير إليه صراحة تعليمات التركيب. عدم مراعاة قواعد تنظيف الشفاط وعمليات استبدال وتنظيف المرشّحات يسبب أخطار الحرائق.

• ممنوع منعًا باتًا طهي الطعام باللهب تحت الشفّاط. لاستبدال المصابيح استخدام مصابيح من النوعية المحددة والمذكورة في قسم صيانة استبدال المصابيح في هذا الدليل. استخدام اللهب الخطر ضار للغاية بالمرشّحات وقد يسبب الحرائق، لذلك يجب تجنّب القيام بذلك في جميع الأحوال.

يجب أن يتم القلي تحت مراقبة من أجل تجنب أن يشتعل الزيت الساخن. انتبه: عند استخدام مؤقد الطهي تُصبح الأجزاء القريبة من الشفاط ساخنة.

• لا توصّل الجهاز بشبكة التيار الكهربائي إلا بعد الانتهاء

تمامًا من عملية التركيب. • فيما يخص الإجراءات الفنية والقواعد الخاصة بالأمن والسلامة التي يجب اتخاذها لشفط وطرد الأدخنة، يجب الرجوع دائمًا إلى ما تنص عليه لوائح وقوانين السلطات المحلية المعنية بهذا الشأن والالتزام بها.

• لا توجه وطرد الهواء الملوث من الشفاط في الأنابيب المستخدمة لتصريف وطرد الأدخنة الناتجة عن أجهزة الاحتراق التي تعمل بالغاز أو بأي محروقات أخرى. • لا تستخدم أو تترك الشفاط دون مصابيح مركبة بشكل صحيح لتجنب خطر الصعق

الكهربائي المحتمل.

• لا تقم أبدًا باستخدام الشفاط دون شبكة مركبة بشكل جيد!

• لا يجب استخدام الشفاط أبدًا كسطح إسناد إلا أن يُشار إلى ذلك صراحة.

• لا تستخدم إلا مسامير التثبيت المرفقة مع المنتج من أجل التركيب، أو إن لم تكن مرفقة، اشترِ نوع المسامير الصحيح.

• استخدام البراغي ذات الأحجام الصحيحة والتي تم تحديدها في دليل عملية التركيب.

• في حالة الشك، استشر مركز الدعم الفني المعتمد أو العمالة المؤهلة المثبتة.

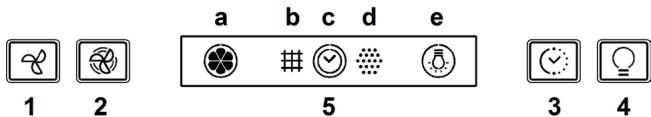

أوامر التحكم تم تزويد الشفاط بلوحة أوامر ومفاتيح تشغيل من خلالها يتم التحكم في سرعات الشفط وإضاءة مصابيح إنارة منطقة الطهي المسطحة.

زر تخفيف سرعة (قوة) الشفط / OFF

زر زيادة سرعة (قوة) الشفط / ON

ملاحظة: سرعة (قوة) الشفط المكثف والمؤقت تدوم 5 دقائق (المبين الضوئي

يومض)؛ بعد ذلك يستعيد الشفاط سرعة (قوة) الشفط.

زر تشغيل / إيقاف ON/OFF عدّاد الوقت: يُؤخر 5 دقائق تعطيل سرعة (QT) الشفط

التي تم اختيارها.

ملاحظة: يُستخدم هذا الزر أيضا لوظيفة «إعداد إشارة تذكير المرشح».

زر تشغيل / إيقاف ON/OFF الأضواء

عرض الشاشة:

أ. سرعة (قوة) الشفط: يدور المؤشر بموجب سرعة (قوة) الشفط التي تم

اختيارها.

وظيفة الأمان: يومض المبين الضوئي.

ب. تشبع مرشّح إزالة الدهون: يضيء عند طلب صيانة المرشح.

ج. المؤقت (TIMER).

د. تذكير مُرشَح الكربون النشط: يضيء عند طلب صيانة المرشح.

ملاحظة: تكون في المُعتاد هذه الوظيفة غير مُفعّلة ويجب تفعيلها فقط إذا ما تم

استخدام الشفاط في وضعية إعادة التدوير (مع مُرشِّح الكربون النشط الذي تم تركيبه).

للقيام بهذا الأمر، اعمل على النحو التالي:

- أطفئ الشفاط

- اضغط في نفس الوقت على الأزرار 1 و 3 واستمر في الضغط حتى يتوقف المؤشر

الضوئي عن الوميض (مؤشر ضوئي غير مفعل) وبعد ذلك المؤشر الضوئي

بشكل مستمر (المؤشر الضوئي مفعل).

حَزَرِ الْأَزْرَارِ:

إيواء التفعيل، كزر إجراء: ينتقل المؤشر الضوئي من وضعية ضوء ثابت

(مؤشر ضوئي مفعل) إلى وميض (مؤشر ضوئي غير مفعل).

ه الإضاءة.

وظيفة الأمن

الشفاط مزود بجهاز استشعار، والذي في حالة ارتفاع درجة الحرارة، يفعل الشفط حتى

انخفاض درجة الحرارة بشكل ملحوظ.

إعادة تعيين إشارات تشبع المرشح

بعد الانتهاء من إجراء صيانة المرشح، اضغط الزر 3 واستمر في الضغط حتى ينطفئ

المبين الضوئي.

التوصيل الكهربائي

يجب أن يتوافق تردد وفولطية التيار الكهربائي في شبكة التيار المنزلي مع تردد وفولطية التيار المذكورين على لوحة البيانات والمواصفات الخاصة بالجهاز. في حالة وجود قابس تيار، يجب توصيل الجهاز بمأخذ تيار مطابق للقواعد والقوانين المعمول بها في هذا الشأن، ويجب أن يكون المأخذ في منطقة قريبة سهلة الوصول إليها بعد اتمام عملية التركيب. في حالة عدم وجود قابس تيار (التوصيل المباشر بشبكة التيار) أو في حالة أن قابس التيار موجود في مكان يصعب الوصول إليه، حتى بعد اتمام عملية التركيب، يجب وضع مفتاح قطع وفصل تيار ثنائي الأقطاب مطابق للمواصفات التي تضمن الفصل الكامل للتيار الكهربائي في حالات الحمولات الكهربائية الزائدة من الفئة الثالثة، بالشكل الذي يتوافق مع قواعد وشروط التركيب.

انتبه!

قبل إلزام توصيل دائرة الشفاط بشبكة التيار الكهربى وقبل التأكد من عمله بالشكل الصحيح، يجب دائمًا التأكد من أن كابل شبكة التيار قد تم تركيبه بالشكل الصحيح.

استبدال كابل التيار الكهربائي

الشفاط مزود بكابل تغذية خاص؛ في حالة تلف الكابل، اطلبه من خدمة الدعم الفني.

تصريف الهواء

(لموديلات الشفط)

قم بتوصيل الشفاط بأنابيب وفتحات التفريغ الحائطية والتي قطرها يجب أن يكون مساويًا

لمخرج الهواء (الوصلة).

استخدام أنابيب أو فتحات تفريغ حائطية بقطر أقل يمكن أن يتسبب في تقليل مستوى الأداء

التشغيلي لعملية الشفط ويؤدي إلى زيادة كبيرة وملحوظة في مستوى الضوضاء.

لا تتحمل الشركة المصنعة أية مسؤولية كانت في هذا الشأن.

استخدم أنبوبًا بأقل طول ضروري.

استخدم أنبوبًا به أقل قدر ممكن من الانحناءات (الحد الأقصى لزاوية الانحناء: 90°).

تجنب التغييرات العنيفة لقطاع الأنبوب.

لا تتحمل الشركة المصنعة أية مسئولية في حالة عدم الالتزام بهذه التوجيهات.

ترشيح أم شفط؟

الشفاط الخاص بكم جاهز لكي يستخدم في إصدار الشفط.

من أجل استخدام الشفاط في إصدار الترشيح فإنه يجب تركيب طقم الملحقات المخصص

لذلك.

تأكدوا في الصفحات الأولى من هذا الدليل إذا كان طقم الملحقات واردًا بالفعل أو أنه

يجب شراؤه منفصلاً.

ملاحظة: إن تم توريده، في بعض الحالات، فإن نظام الترشيح الإضافي المكون من

الكربون النشط قد يكون مركبًا بالفعل على الشفاط.

المعلومات الخاصة بتحويل الشفاط من إصدار الشفط إلى إصدار الترشيح تتضمنها

بالفعل هذا الدليل.

موديل الشفط

يتم طرد الأبخرة إلى الخارج عن طريق أنبوب التفريغ المثبت على حافة الوصلة.

انتبه!

أنبوب التفريغ لا يأتي مع الجهاز ويجب شراؤه.

قطر أنبوب التفريغ يجب أن يكون مساوياً لقطر حلقة التوصيل.

انتبه!

إذا كان الشفاط مزوداً بمرشح / مرشحات كربون، يجب إزالة هذا المرشح / المرشحات.

موديل الترشيح

يتم تخليص الهواء المشفوط من الدهون ثم إزالة الروائح الكريهة منه قبل إعادة ضخه في الغرفة. قبل استخدام الشفاط بموديل الترشيح يجب تركيب نظام ترشيح إضافي يعمل

بالكربون النشط.

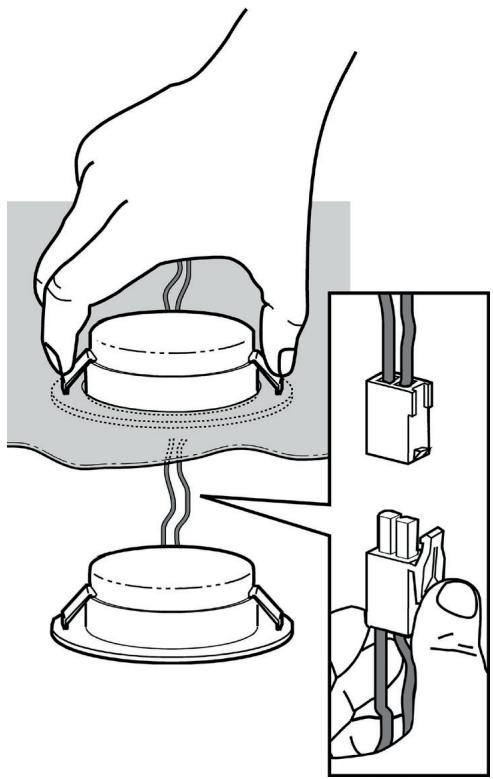

استبدال المصابيح

افصل الجهاز عن شبكة التيار الكهربي.

تنبيه! قبل لمس المصابيح، تأكد من أنها باردة.

تم تزويد الشفاط بنظام إضاءة يقوم على تكنولوجيا الـ LED

مصابيح الإضاءة LED تضمن توفير إضاءة ممتازة وعالية الجودة، وتستمر حتى 10 مرات أطول

من المصابيح العادية التقليدية وتسمح بتوفير حتى 90% من الطاقة الكهربائية المستخدمة

للمصابيح التقليدية.

لاستبدال المصابيح، اتصل بالمركز المعتمد لقطع الغيار.

لقيام بعملية التنظيف، استخدم فقط وحصريًا قطعة قماش مبللة بمنظفات سائلة محايدة. لا

تستخدم أيّة أدوات أو معدّات للقيام بالتنظيف!

تجنب استخدام المنتجات المحتوية على مواد كاشطة. لا تستخدم الكحول!

لوحة الشفط المزودة بأجزاء شفط على المحيط

قم بتنظيف لوحة الشفط المزودة بأجزاء شفط على المحيط في كل مرة تقوم فيها بتنظيف

مرشح إزالة الدهون، استخدم قطعة قماش ومنظف سائل غير مركز. لا تستخدم مواد

كاشطة.

صيانة مرشحات إزالة الدهون

يحجز في داخله جسيمات الدهون الناتجة عن عملية الطهي.

يجب تنظيفه مرة واحدة كل شهر (أو عندما يُشير نظام التنبيه الخاص بتشبع المرشّحات - إذا

ما نُصّ على ذلك في الموديل المملوك – فإنه يشير إلى ضرورة القيام بتنظيفها)، باستخدام

منظمة غير عدوانية، سواء بشكل يدوي أو في غسالة الأطفال بدرجات حرارة منخفضة

وبدورة تنظيف قصيرة.

عند الغسيل في غسالة الأطفال فإن مرشح إزالة الدهون المعدني يمكن أن يتغير لونه ولكن

خصائصه ومواصفاته المتعلقة بعملية الترشيح لا تتغير مطلقًا.

لإزالة مرشح الدهون قم بشد مقبض الفك ذي النابض.

يمتص الروائح الكريهة الناتجة عن عملية الطهي.

يحدث تشبع مرشح الكربون بعد فترة استخدام طويلة وفقًا لنوعية المطبخ وطبيعة وعدد

مرات تنظيف وغسل مرشحات حجب وإزالة الدهون. يجب في جميع الأحوال استبدال

الخرطوشة كل أربعة أشهر كحد أقصى (أو عندما يشير نظام التبيه عن تشبع -

إذا كان موجودًا في الموديل الذي بحوزتكم - إلى ضرورة الاستبدال.

لا يجوز غسله أو إعادة استخدامه

مرشح الكربون الدائري

- ضع واحدًا منه في اتجاه عقارب الساعة لتركيب كلا شبكي حماية حافة الدلّارة الخاصة بالمحرك، ثم قم

بعد ذلك باللف في اتجاه عقارب الساعة.

لفّه في عكس اتجاه عقارب الساعة.

قطر أنبوب التصريف (سم)	العمرق (سم)	العرض (سم)	الارتفاع (سم)	الموديل
12-12,5-15	15	59.5	104- 69	HHVP 6.4F AL K/1

راجع بطاقة مواصفات الاستهلاك الكلي واستهلاك الطاقة.

مكونات غير مزودة مع الجهاز

التخلص من الجهاز

يعمل هذا الجهاز بعلامة التوفيق مع التوجيه الأوروبي 2012/19/EC، والخاص بنفايات المعدات والأجهزة الكهربائية والإلكترونية (WEEE). عند قيام المستخدم بالتخلص من الجهاز بعد انتهاء عمره التشغيلي بالشكل الصحيح، فإنه بذلك يُسهم في تدارك حدوث أية عواقب سلبية أو أضرار على البيئة وعلى الصحة.

يشير الرمز ■ الموجود على المنتج أو على الوثائق المرفقة إلى أن هذا المنتج لا يجب التعامل معه في نهاية عمره التشغيلي على أنه نفايات منزلية عادية، ولكن يجب تسليمه إلى مركز مختص بجمع الأجهزة الكهربائية والإلكترونية وإعادة تدويرها. تخلص من هذا الجهاز وفقاً للوائح المحلية بخصوص التخلص من النفايات. لمزيد من المعلومات حول معالجة هذا المنتج وإعادة استخدامه وإعادة تدويره، يُرجى الاتصال بالجهات المحلية المختصة، أو بخدمة جمع النفايات المنزلية، أو بالتاجر الذي اشتريت منه هذا الجهاز.

تم تصميم هذا الجهاز وتصنيعه وتشغيله وفقاً للمعايير التالية: EN/IEC 60335-1; EN/IEC 60335-2-31; EN/IEC 62233 (الأمن والسلامة)

الأداء التشغيلي: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

التوافق الكهرومغناطيسي (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. اقتراحات للكيفية المساعدة للجهاز بالشكل الصحيح بغرض تقليل الأثر البيئي: عند الطهي، أوقف الشفاط على الحد الأدنى للسرعة، مع استمرار تشغيله لفترة بعد انتهاء عملية الطهي. لا تزيد السرعة إلا في حالة الكميات الكبيرة من الدخان والبخار، واستخدم وظيفة الجهاز المعززة في الحالات القصوى فقط من أجل الحفاظ على الفعالية الجيدة للجهاز. نظف، عند اللزوم، مرشحات/مرشحات الكربون. من أجل الحفاظ على الفعالية الجيدة لمرشح الدهون، قم بتنظيفه في حالة الضرورة. من أجل تحسين الفعالية للحد الأقصى وتقليل الضوضاء للحد الأدنى، استخدم أقصى قطر لنظام الأنابيب المشار إليه في هذا الكتيب.

خلل أو عطل التشغيل

إن كان شيء ما لا يبدو أنه يعمل، قبل الاتصال بخدمة الدعم الفني قم بتنفيذ الفحوصات البسيطة التالية:

إذا كان الشفاط لا يعمل:

تحقق من أنه:

- لا يوجد انقطاع في التيار.

- تم اختيار سرعة.

إذا كانت كفاءة الشفاط منخفضة:

تحقق من أنه:

- سرعة المحرك المختارة كافية لشفط العادم والروائح الصادرة.

- تهوية المطبخ كافية لكي تسمح بتجديد الهواء.

- مرشح الكربون غير مستهلك (الشفاط في وضعية إصدار الروائح).

إذا انطفأ الشفاط أثناء التشغيل العادي:

تحقق من أنه:

- لا يوجد انقطاع في التيار.

- جهاز القطع أحادي القطب غير مُفْعَل.

في حالة أعطال التشغيل المحتملة، قبل توجهكم إلى خدمة الدعم الفني افصلوا الجهاز لمدة 5 ثوان من التغذية الكهربائية عن طريق نزع القابس ثم أعيدوا توصيله. في حالة استمرار عطل التشغيل، توجه إلى خدمة الدعم الفني.
