NÁVOD NA OBSLUHU KD 7 0 AEG
Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
Špeciálne pokyny Strana 37
Obsluha
Zapnutie/vypnutie kompresora....Strana 38
Zapnutie/vypnutie svetla....Strana 38
Nastavenie jednotky tlaku (PSI, bar alebo kPa)....Strana 38
Kontrola tlaku v pneumatike....Strana 38
Výmena poistky na 12V automobilovej prípojke....Strana 39
Vyhľadávanie chýb....Strana 39
Údržba a ošetrovanie Strana 39
Servis Strana 39
Záruka Strana 40
Likvidácia Strana 40
V tomto návode na obsluhu / na prístroji sú použité nasledovné piktogramy:
| Prečitajte si návod na obsluhu! | Nebezpečenstvo ohrozenia života a zrancnia malých deti a deti! | ||
| Rešpektujte výstražné a bezpečnostné pokyny! | Obal a pristroj zlikvidujte ekologickým spôsobom! |
Kompresor KD 7.0
■ Úvod
Pred prvým uvedením prístroja do činnosti sa oboznámte so všetkými funkciami prístroja a zabezpečte si
informácie ohľadom správneho používania prístroja. Dôsledne si prečítajte nasledujúci návod na obsluhu. Tento návod si odložte. Ak prístroj odovzdáte tretej osobe, priložte jej všetky podklady.
■ Použitie podľa predpisov
Prístroj je vhodný na hustenie neporušených pneumatík pre osobné motorové vozidlá, dvojkolové dopravné prostriedky, detské dopravné prostriedky a duše, ako aj na hustenie nafukovacích hračiek, športových artiklov a artiklov na voľný čas. Prístroj je určený výlučne na súkromné použitie. Ak sa prístroj použije na akýkoľvek iný účel, alebo sa na ňom vykonajú zmeny, takéto použitie sa nepovažuje za štandardné a skrýva v sebe značné riziká. Výrobca neručí za škody vzniknuté v dôsledku nesprávneho používania prístroja.
Obsah
Po vybalení prístroja ihneď skontrolujte obsah balenia. Prístroj a všetky ostatné diely skontrolujte, či nie sú poškodené. Poškodený prístroj alebo iné diely nepoužite.
1 kompresor KD 7.0, 1 galuskový ventil (ventil Presta), 1 ventil na lopty, 1 ventil na nafukovacie hračky, 1 návod na obsluhu
■ Popis častí
1 Tlačidlo voľby jednotky tlaku „R“ (PSI, bar alebo kPa) 2 Displej manometra (digitálny displej) 3 Vypínač kompresora ZAP/VYP 4 Tlačidlo pre nastavenie „-” 5. Tlačidlo pre nastavenie „+“ 6 Uzáver príručnej skrinky 7 Galuskový ventil (ventil Presta) 8 Ventil na lopty 9 Ventil na nafukovacie hračky 10 Sieťový kábel s 12 V automobilovou prípojkou a výkonná LED dióda 11 Ryhovaný krúžok (12 V automobilová prípojka) 12 Poistka 13 Vysokotlaková hadica 14 Osvetlenie (3 LED diódy) 15 Pripojka ventilu 16 Vypínač svetla ZAP/VYP
■ Technické údaje
Číslo artikla: 97136
Prevádzkové napätie: 12 V=
Pracovný režim: periodický prerušovaný režim, 15 min. (manuálny)
Osvetlenie: 3 x LED diódy, nie sú
vymeniteľné
Hmotnosť: 1 kg
Rozmery: cca 21,5×16,5×7 cm
(Š×V×H)
Akustický tlak: 85 dB (A)
Vibrácie: 2,0 m/s
Bezpečnosť
Tento prístroj nesmú používať osoby (vrátane detí) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami, alebo osoby s nedostatkom skúseností a/alebo vedomostí, iba ak by mali zabezpečený osobný dozor a boli poučené o obsluhe prístroja. Deti by mali mať zabezpečený dozor, aby sa s prístrojom nehrali. Do prístroja sa nesmie dostať žiadna kvapalina. V opačnom prípade hrozí nebezpečenstvo ohrozenia života zasiahnutím elektrickým prúdom a riziko vzniku vecných škôd. ■ Kompresor nenechávajte počas používania bez dozoru. ■ POZOR NEBEZPEČENSTVO POPÁLENIA! Vysokotlaková hadica 13 sa počas prevádzky zohreje. Hadice sa nedotýkajte, ani ju nenavíjajte, pokiaľ nevychladne. - Kompresor sa smie pomocou automobilového adaptéra pripojiť (spustiť) len na palubnú sieť stojaceho vozidla s vypnutým motorom.
Je neprípustné kompresor používať počas jazdy.
- Tlak vzduchu eventuálne ešte skontrolujte pomocou manometra. ■ Prístroj nevystavujte vysokým teplotám, silným vibráciám ani vysokej vlhkosti. ■ Poškodený prístroj v žiadnom prípade nepoužite. Zabezpečte jeho opravu odborníkom.
- Kompresor nepoužívajte dlhšie ako 15 minút, potom ho nechajte na cca 15 minút vychladnúť. Kompresor sa môže v opačnom prípade prehriať a trvale poškodiť.
- Kompresor nie je dimenzovaný na hustenie pneumatík pre nákladné automobily, traktory, veľkých pneumatík pre osobné automobily (šírka pneumatiky >225 mm) alebo iných objemných predmetov, ako sú nafukovacie člny atď.
■ Špeciálne pokyny
- Pri hustení predmetov neprekročte predpokladaný príp. udaný tlak. Nikdy nehustite väčšie predmety ako sú približne pneumatiky nákladných automobilov alebo traktorov, nafukovacie matrace alebo nafukovacie člny. Takto by bol prekročený výkon kompresora a jeho doba chodu.
- Údaje o tlaku indikované manometrom sú len orientačné, tlak ešte skontrolujte pomocou kalibrovaného manometra. Maximálny tlak 100 PSI (7 barov) sa dosiahne len vtedy, keď čerpací objem nepresiahne 0,5 l.
Otvorte uzáver príručnej skrinky 6 a vyberte sieťový kábel s 12 V automobilovou prípojkou 10. Sieťový kábel s 12 V automobilovou prípojkou 10 úplne odviňte. Sieťový kábel s 12 V automobilovou prípojkou 10 vsuňte do 12 V automobilovej zásuvky. Počkajte niekoľko sekúnd, pokiaľ sa na displeji manometra 2 nezobrazí 0.0. Postupujte podľa pokynov uvedených v nasledovných kapitolách. Kompresor zapnite stlačením vypínača ZAP/VYP 3 do polohy I. Kompresor vypnite stlačením vypínača ZAP/VYP 3 do polohy O. 12 V automobilovú prípojku vytiahnite z 12 V automobilovej zásuvky.

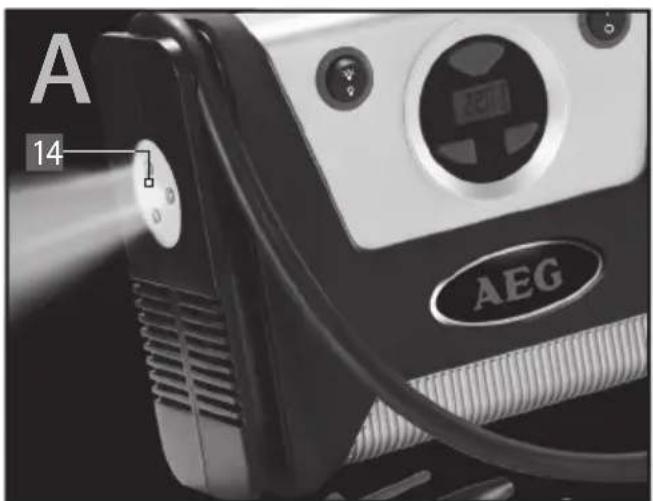

■ Zapnutie/vypnutie svetla
Svetlo kompresora slúži na osvetlenie manipulačnej zóny (ventil).
Vypínač svetla ZAPNIE prepnite do polohy 🚙️ tým zapnete 3 LED diódy 14. Vypínač svetla ZAP/VYP prepnite do polohy ♀, tým vypnete 3 LED diódy 14. ■ Nastavenie jednotky tlaku (PSI, bar alebo kPa) Tlačidlo voľby jednotky tlaku „1” stláčajte dovtedy, pokiaľ sa na displeji manometra 2 neobjaví želaná jednotka tlaku. ■ Kontrola tlaku v pneumatike Vysokotlakovú hadicu 13 úplne odviňte. Poznámka: LED dióda na 12 V automobilovej
prípojke 10 musí svietiť. Na displeji manometra 2 sa musí pred začiatkom merania zobraziť 0.0.

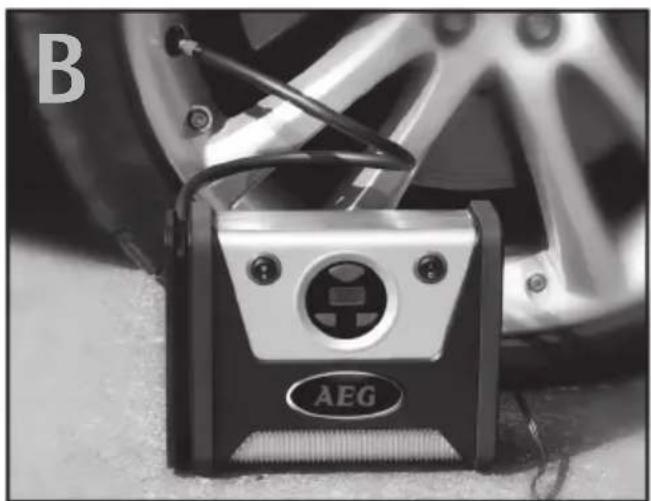

Pripojku ventilu 15 upevnite na ventil vozidla. Ak je pripojka ventilu 15 na ventile automobilu upevnená korektne, na displeji manometra 2 sa zobrazí aktuálny tlak v pneumatike. Ak tento tlak zodpovedá odporučenému tlaku pre daný typ vozidla, pripojku ventilu 15 môžete odstrániť.
Ak je nameraná hodnota tlaku nižšia ako je odporučená hodnota tlaku v pneumatike pre daný typ vozidla, túto hodnotu prispôsobte nasledovne:
Stlačte tlačidlo pre nastavenie 5 príp. "4 a prednastavenú hodnotu tlaku na displeji manometra 2 prispôsobte správnemu tlaku. Stlačením vypínača ZAP/VYP do polohy I zapnite kompresor. Prístroj tlak v pneumatike zvýši v závislosti od prednastavenej hodnoty a automaticky sa vypne. Pripojku ventilu opatrne odstráňte.
Dôležité upozornenie:
Počas hustenia pneumatiky nestláčajte žiadne z tlačidiel 4 alebo 5.
Ak po pripojení prístroja do 12 V automobilovej prípojky nezapnete kompresor, displej manometra 2 sa po niekoľkých minútach vypne. Displej môžete znova aktivovať stlačením tlačidla pre jednotku tlaku „R" 1.
V uzávere príručnej skrinky 6 kompresora sa nachádzajú 3 bežné ventilové adaptéry. Vždy rešpektujte pokyny uvedené v návode pre objekt, ktorý budete nafukovať.
• Galuskový ventil (ventil Presta) - Ventil na lopty 8 - Ventil na nafukovacie hračky
7
-
9
Zelaný ventil naskrutkujte na koncovku ventilu 15. Dodržte stanovený maximálny tlak objektu, ktorý nafukujete a prečítajte si príslušný návod na obsluhu. ■ Výmena poistky na 12 V automobilovej prípojke Uvoľnite (a odstráňte) ryhovaný krúžok, krúžok vyskrutkujte otáčaním proti smeru pohybu hodinových ručičiek. Poškodenú poistku vyberte a nahraďte ju novou, max. 10 A poistkou. Ryhovaný krúžok opäť priskrutkujte, teraz ním otáčajte v smere pohybu hodinových ručičiek.
■ Vyhľadávanie chýb
⚠ Displej manometra 2 nesvieti.
▶ Skontrolujte, či je 12 V automobilová prípojka 10 úplne a korektne zasunutá a či je vytvorený kontakt (LED dióda 12 V automobilovej prípojky 10 svieti). Skontrolujte, či LED dióda 12 V automobilovej prípojky 10 svieti. Ak nesvieti, skontrolujte poistku 12 V automobilovej prípojky 10 a tiež poistku 12 V zásuvky v automobile. Prístroj aj napriek zapnutému vypínaču ZAP/VYP 3 (v polohe!) nefunguje. Kľúč zapaľovania / zapaľovanie prepnite do prvej polohy (motor neštartujte). ⚠️ Prístroj nevypína automaticky. Presvedčte sa, či ste obsluhu zvládli korektne. Presvedčte sa, či ste nastavili korektnú hodnotu.
⚠ Sieťový kábel a/alebo 12V automobilová prípojka sa zohrievajú. Nebezpečenstvo vzniku skratu – prístroj okamžite odpojte od elektrickej siete vozidla. ⚠ Displej manometra 2 zobrazuje hodnotu nesprávne alebo nečitateľne. Presvedčte sa, či prístroj najskôr zmeral Váš aktuálny tlak v pneumatike (pozri kapitolu „Kontrola tlaku v pneumatike"). 12 V automobilovú prípojku vytiahnite aspoň na 5 sekúnd z 12 V zásuvky automobilu a z vozidla odstráňte prípojku ventilu 15. Počkajte, pokiaľ sa na displeji manometra 2 opäť neobjaví 0.0. Postup zopakujte.
Prístroj je v činnosti, tlak v pneumatike sa však nezvyšuje.
VAROVANIE! Elektrické prístroje musia byť počas ich ošetrovania odpojené zo siete.
Prístroj vypnite. Vytiahnite 12 V automobilovú prípojku z 12 V zásuvky Vášho vozidla. Prístroj vyčistite suchou handričkou. V žiadnom prípade nepoužívajte rozpúšťadlá alebo iné agresívne čistiace prostriedky.
Servis
⚠️ VAROVANIE! Opravu prístroja zverte len kvalifikovanému odborníkovi. Tak bude garantovaná stála bezpečnosť prístroja.
Všeobecné záručné podmienky sa vzťahujú na výrobné a materiálové chyby.
Ak je prístroj chybný, vráťte ho v príslušnej predajni. Na rýchle vybavenie záručných plnení a opráv budete potrebovať nasledovné doklady:
- Kópiu pokladničného lístka (dodací list, pokladničný lístok) s dátumom kúpy.
- Dôvod reklamácie alebo popis chyby.
Likvidácia
Obal je zložený z ekologických materiálov, tento môžete zlikvidovať prostredníctvom miestnych recyklačných zberní.
Na základe Európskej smernice 2002/96/EC o elektrických a elektronických použitých spotrebičoch a realizácii do národného práva musia byť elektrospotrebiče zhromažďované separátne a dodávané do zariadení na ekologickú recykláciu.
O možnostiach likvidácie použitých elektrospotrebičov sa informujte na správe Vašej obce alebo mesta.
