DVB 116 T2PVR - Prijímač GoGen - Bezplatný návod na obsluhu

Typ produktu	Digitálny pozemný prijímač (DVB-T2/T)
Značka	GoGen
Model	DVB 116 T2PVR
Typ tunera	COFDM (DVB-T/T2)
Frekvenčný rozsah	VHF: 170-230 MHz, UHF: 470-860 MHz
Šírka pásma	6, 7 alebo 8 MHz
Úroveň vstupného signálu	-75 až -20 dBm
RF konektor	IEC169-2, samica, 75 Ω
Demodulácia	QPSK, QAM16, QAM64
Dekódovanie videa	MPEG-2, H.265
Rozlíšenie videa	576i, 480i, 720p, 1080i, 1080p
Dekódovanie zvuku	MPEG-1/2, MP3, WMA, WAV
USB port	USB 2.0
Podporované súborové systémy	FAT32, NTFS
Napájanie	DC 12 V cez adaptér (100-240 V AC, 50/60 Hz)
Maximálny príkon	< 8 W
Príkon v pohotovostnom režime	< 0.5 W
Prevádzková teplota	0 až +40 °C
Vlhkosť	≤ 95%
Rozmery (približne)	180 x 130 x 40 mm
Hmotnosť (približne)	0.5 kg
Funkcia PVR	Áno, USB nahrávanie a timeshift
Detský zámok	Áno, rodičovské hodnotenie a PIN
Prehrávanie multimédií	Video, hudba, foto (MPG, AVI, MKV, MP3, JPG, atď.)

Často kladené otázky - DVB 116 T2PVR GoGen

Ako vykonám prvú inštaláciu?

Po pripojení antény a napájania zapnite prijímač. Zobrazí sa sprievodca prvou inštaláciou. Vyberte OSD jazyk, krajinu a ak chcete, povoľte LCN. Potom zvoľte Automatické vyhľadávanie na skenovanie kanálov.

Môžem nahrávať televízne programy?

Áno, DVB 116 T2PVR podporuje PVR cez USB. Pripojte USB disk (naformátovaný ako FAT32 alebo NTFS). Stlačte tlačidlo REC na diaľkovom ovládači na nahrávanie aktuálneho programu. Pomocou tlačidla LIST spravujte nahrávky.

Ako používať funkciu timeshift?

Počas živého vysielania stlačte tlačidlo PAUSE na pozastavenie. Prijímač uloží pozastavený obsah na USB disk. Stlačte PLAY na obnovenie od miesta, kde ste pozastavili. Dĺžku timeshiftu môžete nastaviť v konfiguračnom menu PVR.

Aké formáty videa a zvuku sú podporované?

Pre video: MPG, AVI, VOB, MP4, MKV, MOV, WMV, TS. Pre zvuk: WMA, WAV, MP3. Pre fotografie: JPG, PNG, BMP. Prijímač dekóduje video MPEG-2 a H.265.

Ako nastavím detský zámok?

Prejdite do Nastavenie systému > Detský zámok. Povoľte zámok, nastavte rodičovské hodnotenie (0-18) a v prípade potreby zmeňte PIN. Predvolený PIN je 0000. Zamknuté kanály budú vyžadovať PIN na zobrazenie.

Ako zmeniť jazyk ponuky na obrazovke?

Stlačte MENU, prejdite do Nastavenia preferencií > OSD jazyk. Pomocou šípok vyberte preferovaný jazyk a stlačte OK na potvrdenie.

Prečo nie je signál?

Skontrolujte pripojenie antény a uistite sa, že je správne frekvenčné pásmo (VHF/UHF). Prejdite na Inštalácia a spustite Automatické vyhľadávanie. Ak používate aktívnu anténu, povoľte v inštalačnom menu Aktívna anténa na dodávanie 5V.

Ako resetujem prijímač na výrobné nastavenia?

Prejdite na Nastavenie systému > Obnovenie továrenských nastavení. Zadajte PIN (predvolený 0000) a potvrďte. Tým sa vymažú všetky kanály a nastavenia.

Môžem upraviť pomer strán?

Áno, prejdite na AV nastavenie > Pomer strán. Možnosti zahŕňajú 16:9, 4:3 PanScan, 4:3 LetterBox a Celá obrazovka.

Ako používam diaľkový ovládač pre text/teletext?

Stlačte tlačidlo TTX na diaľkovom ovládači pre prístup k teletextu. Použite farebné tlačidlá (červené, zelené, žlté, modré) na funkcie stránok. Stlačte EXIT pre návrat do TV.

NÁVOD NA OBSLUHU DVB 116 T2PVR GoGen

6.2 Preferované titulky

Výstup HDMI Ize nastavit na Vypnuto, HDMI PCM a HDMI RAW.

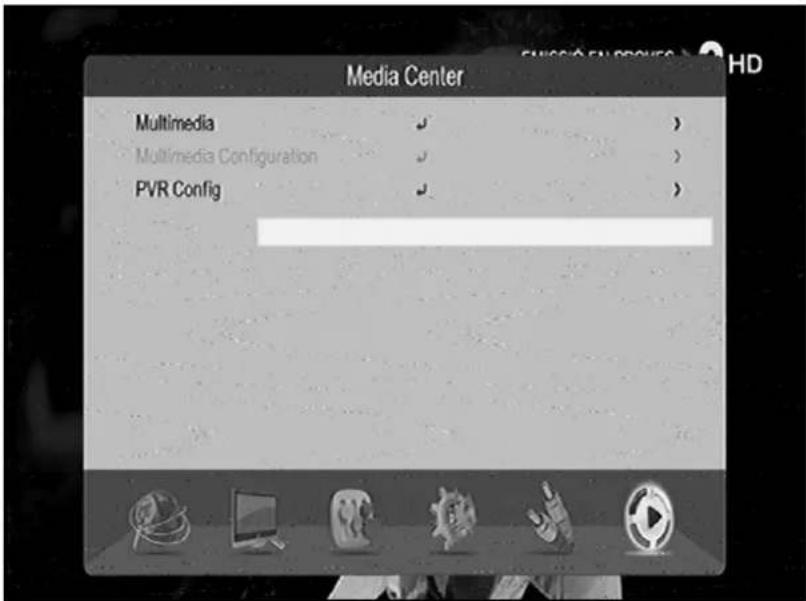

9) CENTRUM MÉDIÍ

1. Prečítajte si tieto pokyny.
2. Uchovajte tieto pokyny.
3. Riad'te sa všetkými varovaniami.
4. Dodržujte všetky pokyny.
5. Nepoužívajte prístroj v blízkosti vody.
6. Čistite prístroj iba suchou tkaninou.
7. Neblokujte vetracie otvory a inštalujte prístroj v súlade s pokynmi.
8. Neinštalujte prístroj blízko tepelných zdrojov, ako sú radiátory, tepelný výmenníky, kachle či iné zariadenia (vrátane zosilňovačov), ktoré produkujú teplo.
9. Nesnažte sa obíst bezpečnostnú funkciu polarizovanej zástrčky. Ak zástrčku nie je možné do vašej zásuvky zasunút, obrátte sa na elektrikára, aby zastaranú zásuvku vymenil.
10. Chráňte sieťový kábel, aby sa po ňom nešliapalo a nedošlo k jeho prepichnutiu, zvlášť v blízkosti zástrčky, zásuvky a miesta, kde vychádza z prístroja.
11. Používajte iba doplnky / príslušenstvo určené výrobcom.
12. Prístroj vytiahnite zo zásuvky počas búrok alebo v prípade, že sa dlhšiu dobu nepoužíva.
13. Prenechajte celý servis kvalifikovanému personálu. Servis je nutný, pokial' bol prístroj akýmkol'vek spôsobom poškodený, napríklad došlo k poškodeniu sieťového kábla alebo zástrčky, prístroj bol poliaty tekutinou alebo do neho spadli cudzie predmety, bol vystavený dažďu alebo vlhkosti, nefunguje normálnym spôsobom alebo došlo k jeho pádu.
14. Sieťová zástrčka sa používa ako odpojovacie zariadenie a ako také musí byť voľne dostupné.
15. Nesmie byt' bránené vetranie prístroja zakrytím vetracích otvorov napr. novinami, obrusom, závesmi, atd'.
16. Na prístroj nestavajte zdroje otvoreného ohňa, napríklad sviečky.
17. Pri likvidovaní batérií je treba venovat' pozornosť aspektom životného prostredia.
18. Používajte prístroj v miernej klíme.
19. Prístroj sa nesmie vystavovat' kvapkajúcej ani tečúcej vode a nesmú sa na neho stavať predmety naplnené tekutinami, napr. vázy.

UPOZORNENIE: Z dôvodu zamedzenia rizika požiaru alebo úrazu elektrickým prúdom nevystavujte prístroj dažďu ani vlhkosti.

UPOZORNENIE: Batérie sa nesmú vystavovat' nadmernému teplu, ako napr. slnečné žiarenie, oheň, a pod.

POZORRIZIKO ÚRAZU ELEKTRICKÝMPRÚDOM!NEOTVÁRAJTE!

Tento symbol znamená, že vo vnútri prístroja je prítomné nebezpečné napätie predstavujúce riziko úrazu elektrickým prúdom.

Tento symbol znamená, že v literatúre sprevádzajúcej prístroj sú dôležité pokyny týkajúce sa prevádzky a údržby.

Tento symbol znamená, že tento produkt má medzi nebezpečným napätím zo siete a súčast'ami prístupnými užívatel'ovi dvojitú izoláciu. V prípade servisu používajte iba identické náhradné diely.

POZOR: Pokial dôjde k ovplyvneniu prístroja statickou elektrinou, môže prestat' fungovať a môže byť potrebné, aby ho užívatel' resetoval.

UPOZORNENIE: Pamät'ové zariadenie USB je potrebné pripojit' priamo do prístroja.

Neodporúčame používanie predlžovacieho kábla USB, aby nedošlo k zlyhaniu prenosu dát a k rušeniu.

1) POPIS VÝROBKU

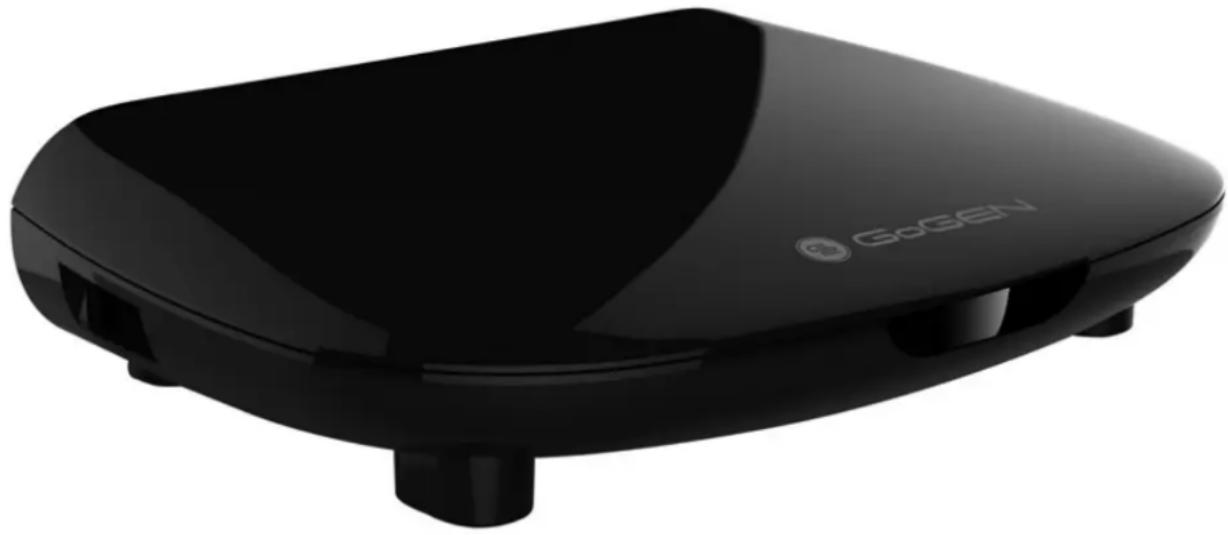

1.1 Čelný panel

1. Anténny vstup / výstup „ANT IN / OUT“: Používa sa na pripojenie antény pre príjem / vysielanie signálu.
2. KONEKTOR USB: Používa sa na pripojenie externého zariadenia USB 2.0.
3. Výstup „HD OUT“: Pomocou tohto konektora je možné pripojit zariadenie cez HDMI.
4. Výstup „COAXIAL“: Používa sa pre pripojenie k externému audiosystému.
5. Vstup „DC-12 V-IN“: Používa sa na pripojenie adaptéru na jednosmerný prúd 12 V.

2) DIAL'KOVÝ OVLÁDAČ

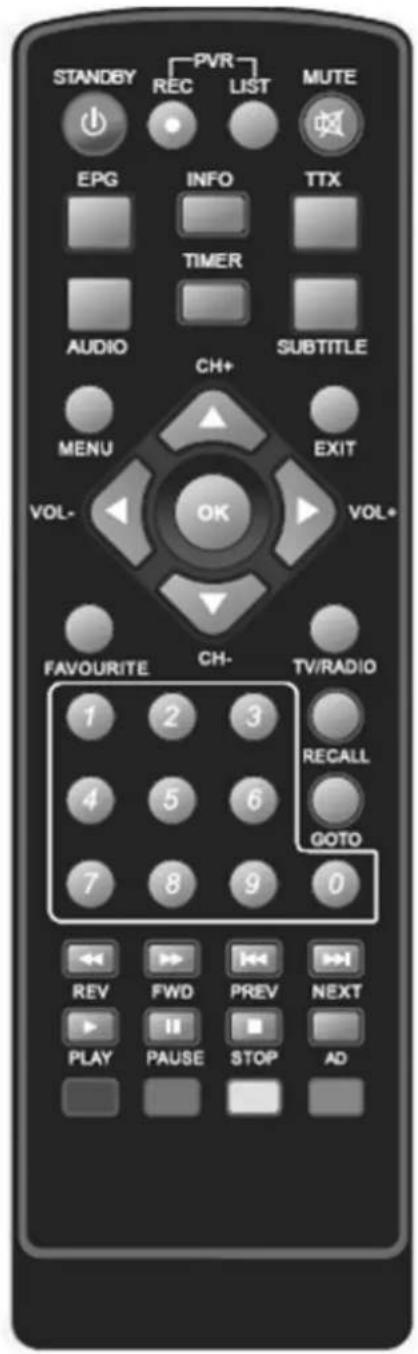

2.2 Pokyny na používanie tlačidiel dial'kového ovládača

1. MUTE: Vypnutie alebo zapnutie výstupu zvuku.
2. INFO: Zobrazenie d'alších informácií o kanáli.
3. TTX: Zobrazenie informácií teletextu.
4. SUBTITLE: Výber jazyka titulkov.
5. EXIT: Opustenie aktuálnej ponuky a návrat do predchádzajúcej ponuky.

6. OK: Potvrdenie položky alebo vol'by / Zobrazenie zoznamu kanálov.

7. DOLEVA/DOPRAVA: Pohyb po ponukách / Zvýšenie alebo zníženie hlasitosti

8. TV/RADIO: Prepínanie medzi funkciami TV a rádia.

9. RECALL: Používa sa prepínanie medzi poslednými dvoma sledovanými kanálmi.

10. GOTO: Vol'ba určitého časového indexu.

11. PREV: Prechod na predchádzajúcu stopu médiá.

12. NEXT: Prechod na nasledujúcu skladbu médiá.

13. STOP: Zastavenie prehrávania média.

14. STANDBY: Zapnutie set top boxu alebo prepnutie do pohotovostného stavu.

15. EPG (elektronický programový sprievodca): Zapnutie alebo vypnutie programového sprievodcu.

16. AUDIO: Výber jazyka pre audio alebo režimu audia.

17. NAHORU/DOLÜ: Pohyb po ponukách alebo vol'ba d'alšieho alebo predchádzajúceho kanála.

18. MENU: Otvorenie hlavnej ponuky.

19. FAVOURITE: Otvorenie ponuky oblúbených položiek.

20. 0-9 (číselné tlačidlá): Vol'ba kanálu alebo nastavenia.

21. FWD: Prehl'adávanie smerom vpred počas prehrávania média.

22. REV: Prehl'adávanie smerom vzad počas prehrávania média.

23. PLAY: Spustenie alebo obnovenie prehrávania.

24. PAUSE: Pozastavenie prehrávania média.

25. FAREBNÉ TLAČIDLÁ: Ovládanie rôznych funkcií na obrazovke teletextu.

26. REC: Používa sa na nahrávanie programov.

27. LIST: Používa sa na zobrazenie zoznamu nahraných programov na aktuálnom disku. (Používa sa tiež s funkciami prehrávanie / nahrávanie USB).

28. TIMER: Prehrávanie pomocou časovača.

29. AD: Zapnutie funkcie popisu audia.

3) ZÁKLADNÉ FUNKCIE

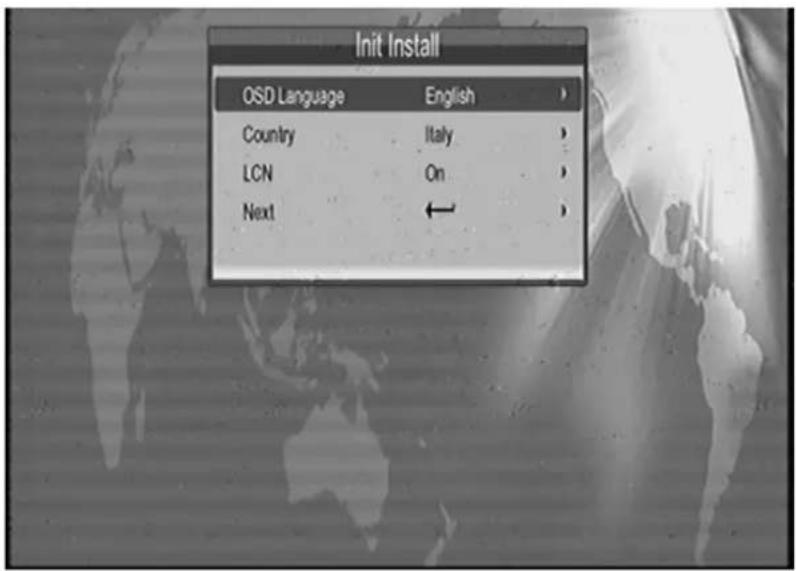

3.1 Prvá inštalácia

Prvá inštalácia nastaví niektoré dôležité konfigurácie.

Užívatel' môže v tejto ponuke zvolit' jazyk OSD, krajinu a LCN; po úplnom nastavení môže užívatel' vyhl'adat' kanály prostredníctvom „Next“.

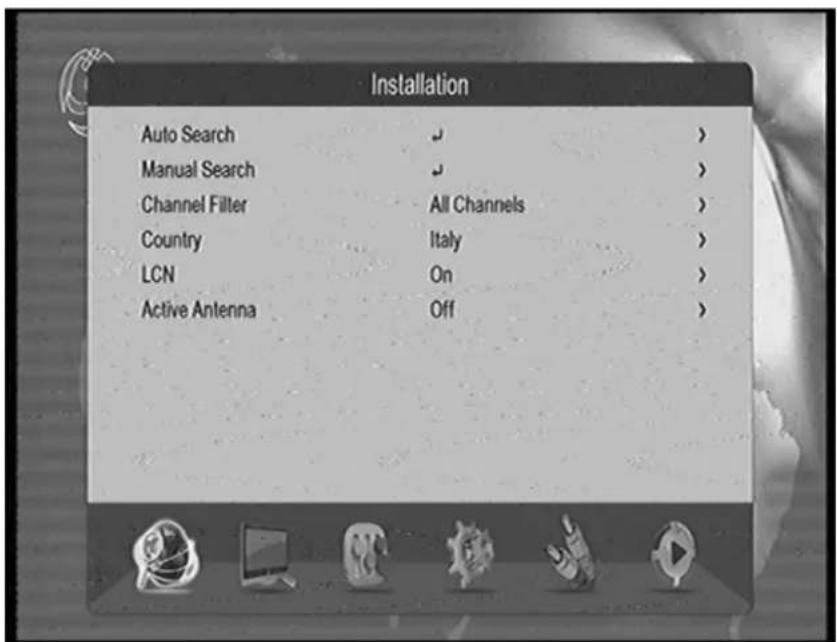

4) INŠTALÁCIA

4.1 Automatické vyhl'adávanie

1. Presuňte kurzor na „Automatické vyhl'adávanie“ a potom stlačením „Enter“ prejdite na stránku automatického vyhl'adávania.
2. Počas vyhl'adávania môžete proces zastavit' a opustit' ho stlačením tlačidla „EXIT“.

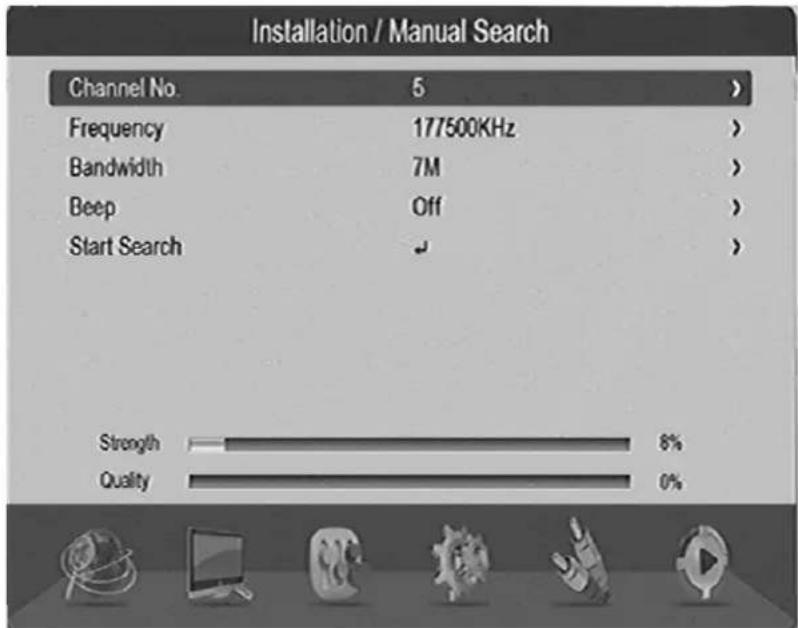

4.2 Manuálne vyhl'adávanie

1. Je potrebné nastavit' príslušné parametre, vrátane:

Frekvencie (kHz): pre úpravu údaju zadajte príslušné číslice

Šírka pásma: je možné nastaviť na 6 MHz, 7 MHz a 8 MHz.

1. Spustenie vyhl'adávania - stlačením tlačidla „ENTER“ spustíte manuálne vyhl'adávanie.

4.3 Filter kanálov

Nastavenie vyhl'adávania všetkých kanálov alebo len nezakódovaných kanálov.

4.4 Krajina

Vol'ba rôznych krajín.

4.5 LCN

Nastavenie zapnutia alebo vypnutia napájania antény.

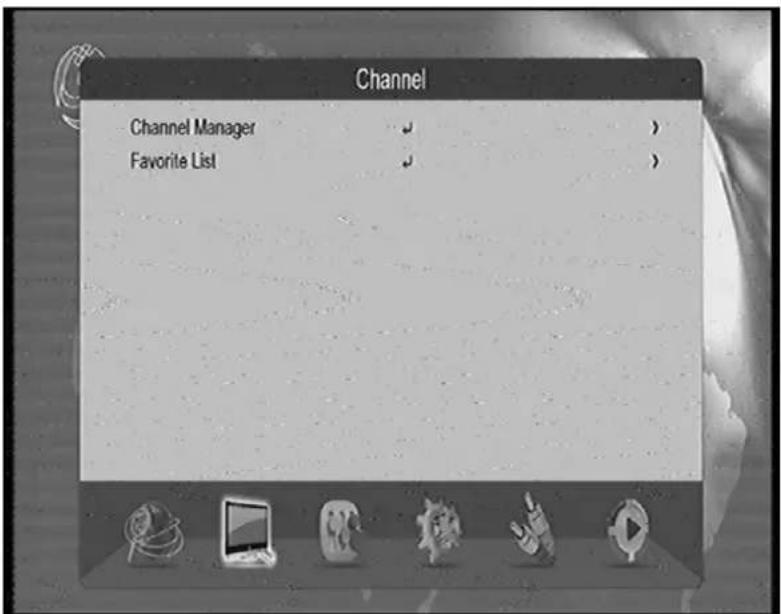

5) KANÁL

1. Ponuka správcu kanálov obsahuje: Vymazat', Preskočit', Zamknút' a Premenovat' kanál.
2. Pomocou tlačidiel HORE / DOLE zvolte kanál a potom stlačte niektoré zo 4 farebných tlačidiel na dial'kovom ovládači.
3. Červeným tlačidlom nastavíte alebo zrušíte zámok kanálu, zeleným tlačidlom nastavíte alebo zrušíte vymazanie kanála, žltým tlačidlom nastavíte alebo zrušíte preskočenie kanála a modrým tlačidlom nastavíte alebo zrušíte premenovanie kanála.
4. Ak chcete nastavit' alebo zrušit' zámok kanálu, systém navrhne vloženie „0000“.
5. Stlačením tlačidla EXIT opustíte stránku správcu kanálov a uložíte výsledok úpravy.

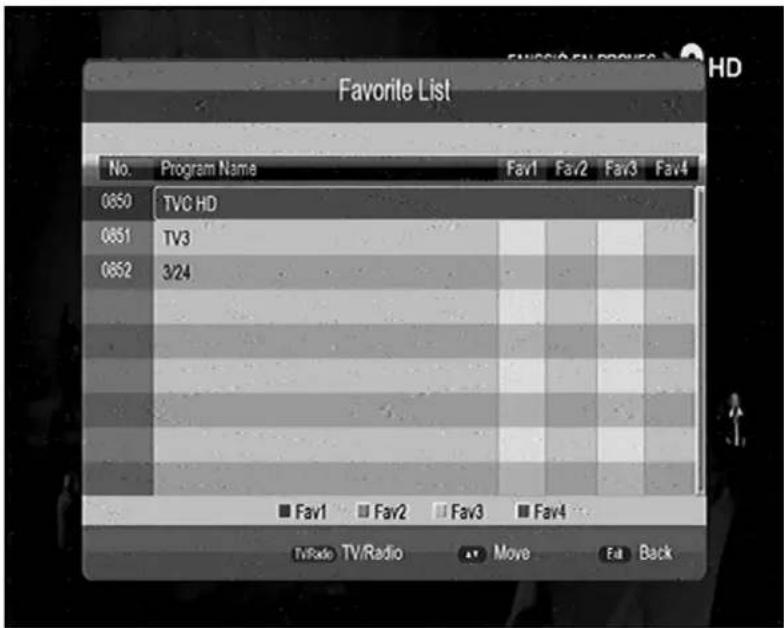

5.2 Zoznam obl'úbených položiek

6.2 Preferované titulky

1. Vol'ba preferovaných titulkov; zobrazí automaticky zvolené titulky, ak tieto titulky príslušný signál obsahuje.
2. Nastavte d'alšie preferované titulky v položke „2. preferované titulky„

6.3 Pre sluchovo postihnutých

Pre sluchovo postihnutých je špeciálna služba pre osoby so sluchovými problémami.

6.4 Preferované audio

1. Možnosť preferovaného audia: stlačením tlačidla DOPRAVA prejdete na zoznam aktuálne podporovaných jazykov pre audio.
2. Nastavte d'alšie preferované audio v položke „2. preferované audio„

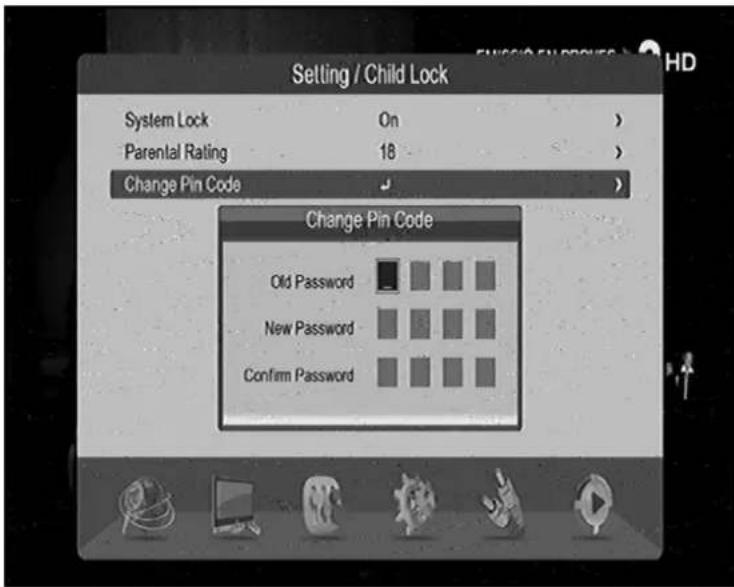

1. Nastavenie zámku systému alebo jeho zrušenie.
2. Nastavenie rodičovského obmedzenia od 0 do 18.
3. Zmena vstupného kódu, kde sa mení systémové heslo:

1. Staré heslo - východiskovým heslom je „0000“.
2. Nové heslo - pomocou číselných tlačidiel 0-9 zadajte nové štvormiestne heslo.

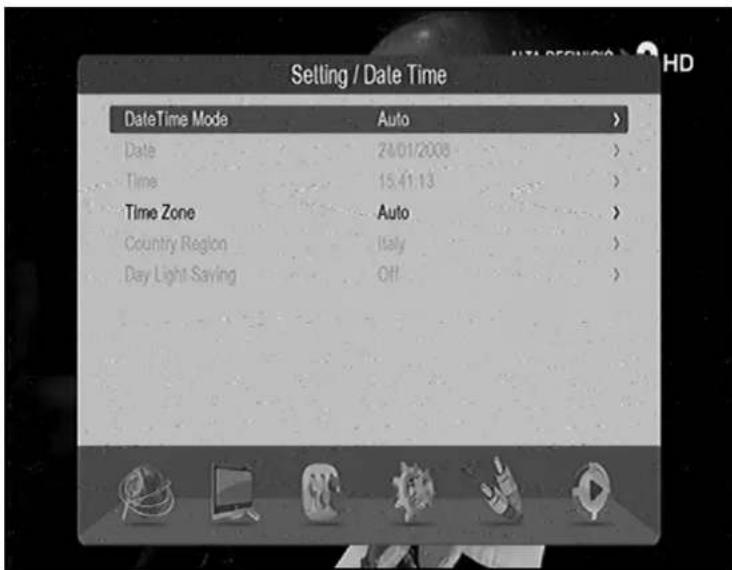

7.2 Dátum a čas

Ak je „Časový režim“ nastavený na „Automatický“, budú pre úpravu aktívne položky „Časové pásmo“ a „Letný čas“.

Ak je „Časový režim“ nastavený na „Manuálne“, budú pre úpravu aktívne položky „Dátum“ a „Čas“.

7.3 Resetovanie na nastavenia z výroby

Obnovia sa predvolené nastavenia z výroby, heslo je „0000“.

7.4 Upgradovanie

Pozri upgradovania SOFTVÉRU z USB.

7.5 Verzia

Informácie o softvéri systému, vrátane verzie hardvéru, verzia softvéru, verzia firmvéru, dátumu a času zavedenia. Do predchádzajúcej ponuky sa vrátite stlačením tlačidla RECALL.

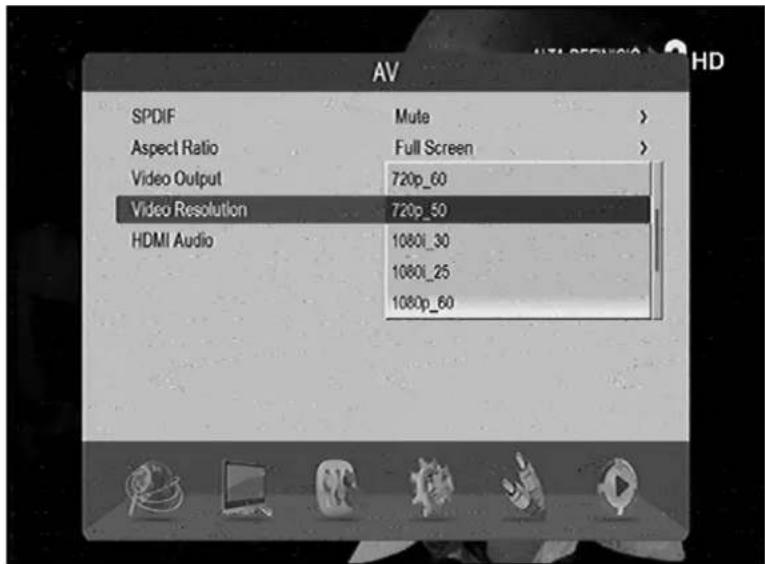

8.4 Video rozlíšenie

1. Presuňte kurzor na možnosť Pomer strán a stlačením tlačidla ENTER / DOPRAVA zobrazte možnosti. Potom sa môžete pomocou tlačidiel HORE / DOLE cyklicky pohybovať a volit’ možnosti.
2. Režim video výstupu je možné nastavit' na: 576i_25, 720p-60, 720p_50, 1080i_30, 1080i_25, 1080p_60, 1080p_50, 480p_60, 480i_30, 576p_50.

8.5 HDMI audio

1. Táto ponuka pomáha užívatel'ovi vybrat' a prehrat' film z ponuky filmov.
2. Podporované formáty súborov sú MPG, AVI, VOB, MP4, MKV, MOV, WMV a TS.
3. Stlačením tlačidla ENTER prehráte film; potom môžete prehrávanie ovládat' pomocou tlačidiel Play \ Pause \ Stop (Prehrávanie / Pauza / Zastavenie).
4. Stlačením tlačidla EXIT ukončíte súbor filmu.

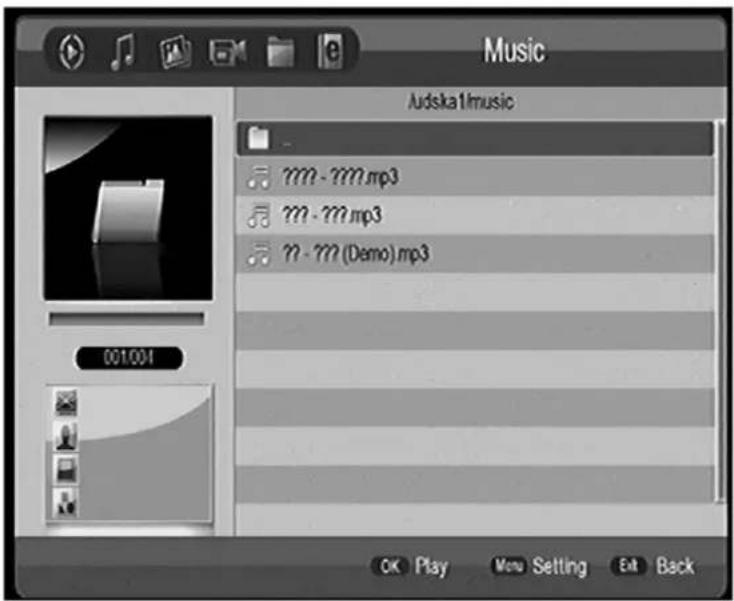

3) HUDBA

1. Táto ponuka pomáha užívatel'ovi vybrat' a prehrat' skladbu. Podporované sú formáty WMA, WAV a MP3.
2. Ovládanie je pomocou tlačidiel Play \ Pause \ Stop (Prehrávanie / Pauza / Zastavenie).

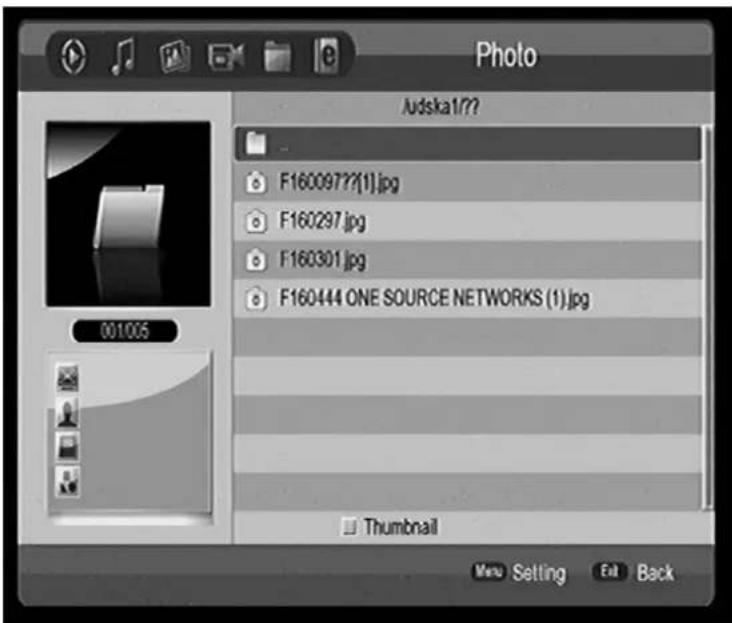

4) FOTOGRAFIE

1. Obsahuje fotografie. Podporovanými formátmi súboru sú JPG, PNG a BMP.
2. Stlačením tlačidla ENTER prehráte fotografiu.
3. Stlačením žltého tlačidla zobrazíte náhl'ady fotografií.

1. Nahrávané TV programy sa ukladajú na pamät'ové zariadenie.
2. Pomocou farebných tlačidiel premenujete / vymažete nahraný súbor.
3. Súbor prehrajte ako film.

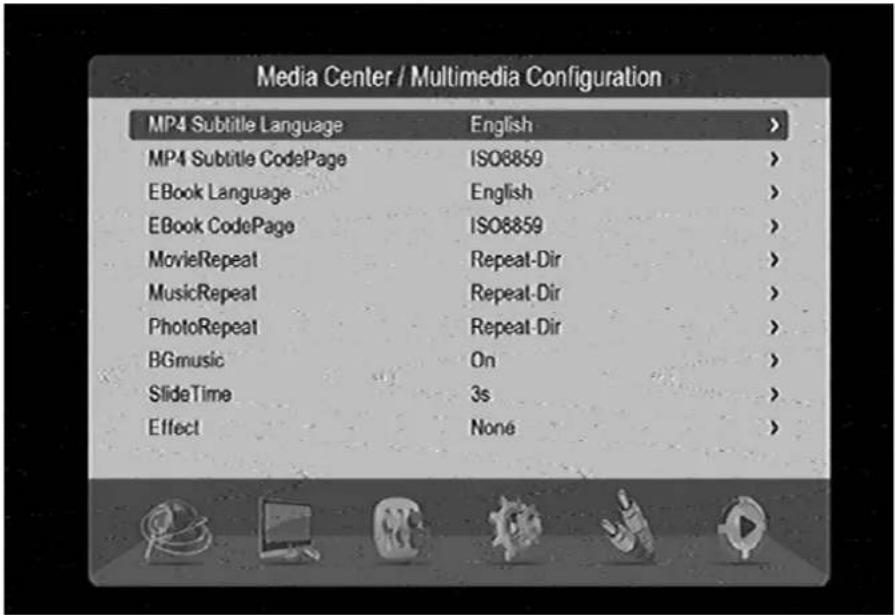

9.2 Konfigurácia multimédií

Pre sledovanie mediálneho súboru nastavte zdroj média.

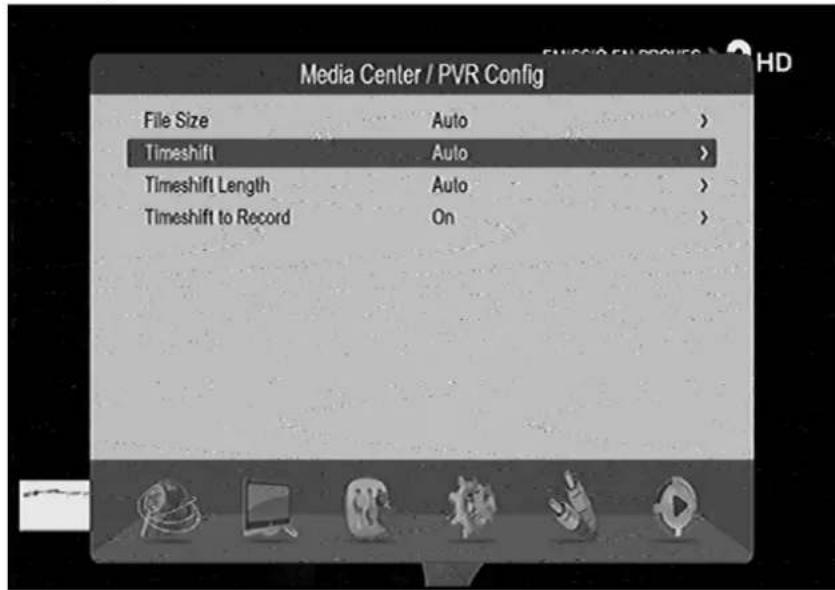

9.3 Konfigurácia videoprehrávača

1. Vel'kost' súboru:

Nastavenie veľkosti súboru, ktorý sa má nahrat'.

2. Časový posun:

Nastavenie statusu aktuálneho časového posunu.

4. Časový posun pre nahrávanie:

Informácie o výrobku a servisnej sieti nájdete na internetovej adrese www.gogen.sk

NEBEZPEČENSTVO UDUSENIA. PE VRECKO ODKLADAJTE MIMO DOSAHU DETÍ. VRECKO NIE JE NA HRANIE. NEPOUŽÍVAJTE TOTO VRECÚŠKO V KOLÍSKACH, POSTIELKACH, KOČÍKOCH ALEBO DETSKÝCH OHRÁDKACH.

Likvidácia starých elektrických a prístrojov (vt'ahuje sa na Európsku úniu a európske krajiny so systémami oddeleného zberu)

Tento symbol na výrobku alebo obale znamená, že s výrobkom po ukončení jeho životnosti nemôže byt' nakladané ako s bežným odpadom z domácnosti. Musí sa odovzdat' do príslušnej zberne na recykláciu elektrických a elektronických zariadení. Zaručením správnej likvidácie tohto výrobku pomôžete pri predchádzaní potenciálnych negatívnych dopadov na životné prostredie a na zdravie človeka, ktoré by mohli byt zapríčinené nevhodným zaobchádzaním s odpadmi z tohto výrobku. Recyklovaním

materiálov pomôžete zachovat" prírodné zdroje. Podrobnejšie informácie o recyklácii tohto výrobku vám na požiadanie poskytne miestny úrad, služba likvidácie komunálneho odpadu alebo predajňa, v ktorej ste si tento výrobok zakúpili.

Týmto ETA a.s. prehlasuje, že typ rádiového zariadenia DVB116T2PVR je v súlade so smernicou 2014/53/EU. Úplné znenie prehlásenia o zhode EÚ je k dispozícii na tejto internetovej adrese:http://www.gogen.cz/declaration_of_conformity
