Typ produktu	Elektrický kultivátor
Značka	Fieldmann
Model	FZK 2115-E
Príkon	1500 W
Napätie	230-240 V
Frekvencia	50 Hz
Otáčky naprázdno	380 ot./min
Pracovná šírka	330 mm (štandard) / 450 mm (s prídavnými nožmi)
Pracovná hĺbka	20 cm
Počet nožov	6 (rozšíriteľný o 2 ďalšie nože)
Hmotnosť	10,3 kg
Hladina hluku (LpA)	83,4 dB(A)
Zaručená hladina hluku (LwA)	93 dB(A)
Úroveň vibrácií	0,968 m/s² (K=1,5 m/s²)
Trieda ochrany	Trieda II (dvojitá izolácia)
Krytie	IPX4 (odolné proti striekajúcej vode)
Bezpečnostné prvky	Bezpečnostná poistka spúšte, páčka štartovania, bezpečnostný držiak napájacieho kábla, ochrana proti prehriatiu
Nastaviteľný rám kolies	Áno, s poistným kolíkom pre zdvihnutú prepravnú polohu
Vyžaduje sa montáž	Áno (časti rukoväte, kolesá, spínacia skrinka)
Odporúčané použitie	Rozbíjanie hrudiek pôdy v domácich záhradách a na záhradkách
Obsah balenia	Kultivátor, rukoväte, kolesá, nože, bezpečnostný držiak, návod

Často kladené otázky - FZK 2115-E Fieldmann

Čo mám robiť, ak kultivátor neštartuje?

Skontrolujte napájanie a uistite sa, že je kultivátor pripojený. Overte, že predlžovací kábel nie je poškodený. Ak bola aktivovaná ochrana proti prehriatiu, nechajte motor vychladnúť asi 15 minút. Ak problém pretrváva, kontaktujte autorizované servisné stredisko.

Ako zabrániť odpojeniu predlžovacieho kábla?

Zviažte predlžovací a napájací kábel uzlom podľa obrázka v návode. Tým zabránite náhodnému odpojeniu počas používania.

Čo mám robiť, ak kultivátor nadmerne vibruje?

Nadmerné vibrácie môžu indikovať poškodené alebo opotrebované nože. Zastavte kultivátor, odpojte ho a skontrolujte nože. V prípade potreby ich vymeňte. Tiež skontrolujte, či pracovná hĺbka nie je príliš veľká.

Môžem použiť predlžovací kábel?

Áno, použite nepoškodený predlžovací kábel s prierezom najmenej 3×1,5 mm². Celková dĺžka by nemala presiahnuť 40 metrov, aby nedošlo k strate výkonu.

Ako čistiť kultivátor?

Po použití očistite nosnú dosku motora a kryt nožov kefkou a vlhkou handričkou s mydlovou vodou. Nikdy nepoužívajte hadicu alebo tlakový čistič. Osušte a naneste tenkú vrstvu oleja na ochranu pred koróziou.

Ako často mám mazať kultivátor?

Mazajte nože a hriadeľ raz za sezónu. Pomáha to udržiavať výkon a zabraňuje hrdzaveniu.

Aké bezpečnostné opatrenia mám prijať?

Pred údržbou vždy odpojte kultivátor. Noste ochranné rukavice a okuliare. Držte ruky a nohy mimo rotujúcich nožov. Používajte ochranu sluchu. Nikdy nepracujte v daždi alebo vo vlhkom prostredí.

Ako rozšíriť pracovnú šírku?

FZK 2115-E umožňuje pripevniť dva ďalšie nože. Uvoľnite kolíky na hriadeli na pridanie alebo odstránenie ďalších nožov, ako je uvedené v návode.

Aký je správny postup skladovania?

Skladujte kultivátor na suchom a chladnom mieste mimo dosahu detí. Dôkladne ho očistite, naneste tenkú vrstvu oleja na kovové časti a zložte rukoväť. Vyhnite sa skladovaniu v plastových vreckách, aby ste zabránili hromadeniu vlhkosti.

Môžem použiť kultivátor na svahoch?

Áno, ale postavte sa diagonálne k svahu pre stabilitu a udržujte pevný postoj. Nepoužívajte na extrémne strmých svahoch. Vždy choďte bezpečnou rýchlosťou a buďte opatrní pri ťahaní kultivátora dozadu.

NÁVOD NA OBSLUHU FZK 2115-E Fieldmann

LpA (akustický tlak) 83,4 dB(A)

Đakujeme Vám, že ste si kúpili tento elektrický kultivátor.

Skôr ako ho začnete používať, prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho pre prípad d'alšieho použitia. Tento produkt bol navrhnutý a vyrobený podľa našich vysokých noriem pre spoľahlivosť, jednoduché ovládanie a bezpečnosť obsluhy. Pri správnej starostlivosti Vám bude mnoho rokov spoľahlivo a bezproblémovo slúžiť.

OBSAH

Výrobok starostlivo vybalte a dajte pozor, aby ste nevyhodili žiadnu časť obalového materiálu, skôr ako nájde- te všetky súčasti výrobku.
Výrobok uchovávaite na suchom mieste mimo dosahu deti.
Čítajte všetky upozornenia a pokyny. Zanedbanie pri dodržiavaní varovných upozornení a pokynov môže mat za následok úraz elektrickým prúdom, požiar a/alebo fažké poranenia.
Pred použitím sa uistite, či každý, kto bude zariadenie používať, si prečítal a porozumel týmto bezpečnostným pokynom a d’alším informáciám uvedeným v tomto návode.

⚠ UPOZORNENIE: Počas používania používajte vhodné prostriedky ochrany sluchu. Za určitých okolností a po určitom čase používania môže strojom vytváraný hluk spôsobíť stratu sluchu.

Kontrola poškodených dielov

Pred každým použitím sa musia všetky poškodené diely starostlivo skontrolovať, aby bolo možné stanovit, že budú správne fungovať a plniť svoju funkciu. Skontrolujte nastavenie a upevnenie pohybujúcich sa častí, poškodenie dielov, upevnenie a d’alšie podmienky, ktoré môžu ovplyvnit’ prevádzku. Každý poškodený diel sa musí opraviť či vymenit.

Zariadenie nepoužívajte v daždi, pri búrke, vo vlhkom či mokrom prostredí. Zariadenie neprevádzkujte v prostredí s výskytom plynov alebo vo výbušnom prostredí. Motory týchto strojov počas prevádzky iskria a iskry by mohli výpary zapálif.

Okolostojace osoby, deti a zvieratá musia byf v bezpečnej vzdialenosti.

Vhodne sa oblečte

Nenoste voľné oblečenie a šperky a na dlhé vlasy používajte ochrannú sieťku. Mohlo by dôjsť k ich zachyteniu do pohybujúcich sa dielov. Pri práci vonku sa odporúča použitie rukavíc a pevných topánok.

Používajte ochranné okuliare

Pri používaní tohto produktu používajte ochranné okuliare s ochrannými bočnicami. V prípade prašného prostredia používajte tvárovú masku či respirátor.

Dvojitá izolácia

Kultivátor je vybavený dvojitou izoláciou. To znamená, že všetky kovové diely sú izolované od elektrického napájania. To sa dosiahlo izolačnou vrstvou medzi elektrickými a mechanickými časťami. Dvojitá izolácia Vám zaistuje tú najvyššiu možnú bezpečnosť.

Predlžovací kábel

Uistite sa, či je predlžovací kábel v dobrom stave. Pri použití predlžovacieho kábla sa uistite, či je dostatočne silný, aby preniesol prúd potrebný na napájanie zariadenia. Poddimenzovaný predlžovací kábel spôsobí úbytok napájacieho napätia, ktorý vyústi do poklesu výkonu a prehrievania.

Predlžovací a prívodný kábel je možné zviazať uzlom, aby sa predišlo ich rozpojeniu pri používaní stroja. Uzol uviažte ako na obrázku nižšie, potom zapojte zástrčku na napájacom kábli do zásuvky na konci predlžovacieho kábla. Rovnakým spôsobom môžete spojiť aj dva predlžovacie káble.

Ak je kultivátor zablokovaný cudzím predmetom alebo je jeho motor preťažený, bezpečnostné zariadenie jeho motor automaticky vypne. Uvolnite spúšťaciu páku a vyčkajte, kým sa motor neochladí (zhruba 15 minút), skôr ako kultivátor opäť zapnete.

Zariadenie odpojte od napájania v prípade, že ho nebudete používať alebo ho budete umývať či opravovať. Nenechávajte ho bez dozoru.

Nepoškodzujte kábel

Používajte zariadenie správne

Nepoužívajte tento produkt na iné účely, než na aké je určený (pozrite kapitolu Účel použitia).

Nepreceňujte sa

Kultivátor ved'te iba rýchlosťou kroku. Pri práci neustále udržujte pevný postoj a rovnováhu.

Osvetlenie

Kultivátor používajte iba za denného alebo silného umelého svetla.

V prípade nečinnosti zariadenie uložte pod strechu

Ak kultivátor nepoužívate, uložte ho pod strechu do suchého priestoru bez prístupu detí.

Vykonávajte dôkladnú údržbu stroja

Sledujte, čo robíte. Používajte zdravý rozum. Nepoužívajte kultivátor, ak ste unavení alebo ak ste pod vplyvom drog alebo liekov.

VAROVANIE: Kultivátor nepoužívajte v blízkosti podzemných elektrických či telefónnych káblov, potrubí a hadíc. Ak kultivátor narazí na cudzí predmet, okamžite ho vypnite, vyčkajte, až sa nože zastavia a skontrolujte, či nie sú poškodené. V prípade, že je to nevyhnutné, pred d'alšou prácou vyhl'adajte služby autorizovaného servisu. Ak začne kultivátor nadmerne vibrovať, okamžite ho vypnite a vyhl'adajte príčinu. Vibrácie sú obvykle známkou problému.
POZOR: Nebezpečenstvo porezania! Pri čistení alebo vykonávaní údržby kultivátora používajte ochranné rukavice a budťe opatrní.

⚠ UPOZORNENIE: Nože sa nezastavia ihned' po vypnutí kultivátora.
⚠ UPOZORNENIE: Riziko poranenia. Nepribližujte ruky, nohy ani žiadne iné časti tela alebo oblečenia k točiacim sa nožom kultivátora.

Obal

Výrobok je umiestnený v obale, ktorý bráni poškodeniam pri transporte. Tento obal je surovinou a je preto možné ho odovzdať na recykláciu.

Návod na použitie

Skôr ako začnete so strojom pracovať, prečítajte si nasledujúce bezpečnostné predpisy a preštudujte si zásady bezpečnosti práce so zariadením. Oboznámte sa s obslužnými prvkami a správnym používaním zariadenia. Návod dôkladne uschovajte pre prípad neskoršej potreby. Minimálne počas záruky odporúčame uschovať originálny obal vrátane vnútorného baliaceho materiálu, pokladničný doklad a záručný list. V prípade prepravy zabaľte stroj späť do originálnej škatule od výrobcu, zaistíte si tak maximálnu ochranu výrobku pri prípadnom transporte (napr. sťahovaní alebo odoslaní do servisného miesta).

POZNÁMKA: Ak odovzdávate stroj d'alším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje aj pokyny na obsluhu, údržbu a opravy. Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návodu.

2. ZÁSADY BEZPEČNOSTI PRÁCE

*Zariadenie nikdy nepoužívajte v prípade, že je poškodený či viditel'ne opotrebený napájací kábel.
*V prípade, že kultivátor pripojíte poškodeným káblom k zdroju napätia a potom sa dotknete miesta, kde je porušená izolácia skôr, než sa kultivátor od zdroja napätia odpojí, vystavujete sa riziku úrazu elektrickým prúdom.
*Takisto sa nikdy nedotýkajte nožov, kým nebude zariadenie odpojené od zdroja napätia, a kým sa nože úplne neprestanú otáčat'.
*Dbajte na to, aby sa predlžovacie káble nikdy nedostali do kontaktu s nožmi. Nože by totiž mohli poškodit' izoláciu kábla, a tým by vzniklo riziko úrazu elektrickým prúdom pri dotyku niektorej časti tela a obnaženého vodiča, ak bude pod napätím.
*Zariadenie odpojte od prívodu napätia (t. j. vytiahnite vidlicu napájacieho kábla zo sieťovej zásuvky):

• Ak musíte nechat zariadenie bez dozoru.
• Ak sa chystáte odstránit poruchu.
• Pred každou kontrolou, každým čistením či opravou.
• Ak narazíte pri práci na cudzie teleso.
• Ak zariadenie nadmerne vibruje.

ODPORÚČANIE: Zariadenie pripájajte len k takému zdroju napätia, ktorý je vybavený prúdovým chráničom (RCD) s maximálnou hodnotou unikajúceho prúdu 30 mA.

Ak je poškodený prívodný kábel, je nutná jeho výmena výrobcom alebo jeho autorizovaným zákazníckym servisom.
Toto zariadenie nesmú obsluhovať osoby s obmedzenými fyzickými, zmyslovými či duševnými schopnosťami (vrátane detí). Takisto ho nesmú používať neskúsené osoby či také osoby, których technické znalosti sú pre obsluhu tohto zariadenia zjavne nedostatočné. Tieto osoby môžu obsluhovať zariadenie iba pod dohlľadom spôsobilej osoby, alebo po náležitom poučení o zásadách bezpečnosti práce.
Ak sa pohybujú v blízkosti zariadenia deti, je nevyhnutné dozerať na to, aby sa so zariadením nehrali.
Pocit mravčenia v rukách alebo dokonca ich necitlivosť je príznakom nadmerných vibrácií. V takom prípade skráťte prácu, prerušujte ju dostatočne dlhými prestávkami, rozdel’te ju medzi niekol’kých l’udí alebo, v prípade dlhodobého používania kultivátora, používajte pri práci špeciálne antivibračné rukavice.
Nevyhnutným sprievodným javom používania kultivátora je to, že za chodu vydáva hluk. Hlučné práce preto vykonávajte iba vo vyhradených hodinách, resp. v čase, ktorý je pre tieto činnosti bežný. Rešpektujte čas po- koja a prácu sa snažte skrátiť na nevyhnutný čas. Takisto odporúčame, aby ste vy aj osoby pohybujúce sa v bezprostrednej blízkosti kultivátora boli vybavení chráničmi sluchu.

Nepoužívajte elektrický kultivátor s poškodenými, deformovanými alebo opotrebenými bezpečnostnými zariadeniami (blokovanie zapnutia, bezpečnostný kryt) a/alebo nožmi. Aby nevznikala nevyváženosť, chybné diely a skrutky je nutné vymieňať zásadne po súpravách.
* Pred prácou vyhl'adajte a odstráňte cudzie predmety (napríklad kamene, vetvy atd').
Ak pri práci narazíte na prekážku, alebo ak sa nože zaseknú, elektrický kultivátor vypnite, vytiahnite zástrčku zo zásuvky a počkajte, až sa nože zastavia. Potom prekážku odstráněte. Skontrolujte, či nie je elektrický kultivátor poškodený a ak je to nutné, vyhl'adajte pomoc autorizovaného servisného strediska.
Elektrický kultivátor používajte iba na účely uvedené v tomto návode na obsluhu.
Kultivátor neťahajte po tvrdom povrchu (betón, chodníčky) alebo do/zo schodov. Neprefažujte motor. Na kultivátor nepridávajte žiadnu prídavnú záťaž. Po použití kultivátor odpojte od napájania a skontrolujte, či stroj a najmä nože nie sú poškodené a v prípade potreby vyhladajte autorizované servisné stredisko.
Pri chôdzi pospiatky bud'te maximálne opatrní. Môžete sa potknúť!
* Pri práci na svahu pracujte vždy kolmo k svahu a udržujte bezpečný a pevný postoj.
Dbajte na zvýšenú opatrnosť pri zmene smeru na svahu a nepracujte na extrémne strmých svahoch.
* Pracujte iba za dobrej viditel'nosti.

Pracovné oblečenie/pracovný priestor

Zodpovedáte za bezpečnosť v pracovnom priestore.
Uistite sa, či sa v blízkosti pracovného priestoru nenachádzajú žiadne osoby (obzvlášť deti) alebo zvieratá.
Na ochranu nôh si oblečte pevné pracovné topánky a dlhé nohavice. Kultivátor nikdy nepoužívajte v sandáloch alebo naboso.
Udržujte ruky a nohy mimo dosahu nožov – a to obzvlášť pri zapínání stroja! Predlžovací kábel udržujte mimo dosahu nožov.
Oboznámte sa s okolím a dávajte pozor na možné riziká, ktoré by ste mohli prepočuľ kvôli hluku stroja.
* Prístroj nikdy nepoužívajte za dažda alebo vo vlhkom či mokrom prostredí. Nikdy nepracujte v bezprostrednom okolí bazénov a záhradných jazierok.

Prerušenie práce

Napriek tomu, že sú naše výrobky konštruované tak, aby vyhovovali platným technickým normám a bezpečnostným predpisom, pretrvávajú v spojení s obsluhou zariadenia pre jeho používateľa niektoré riziká:
- Z priestoru nožov môžu odlietavať kamene alebo ich úlomky.
- Ak nebude obsluha zariadenia pri práci používať ochranu sluchu, vystavuje sa riziku následného ohluchnutia.
- Poranenie prstov pri údržbe nožov.
- Vdýchnutie prachových častíc vzniknutých pri práci s kultivátorom.
- Zasiahnutie elektrickým prúdom pri dotyku neizolovaných súčastí.

3. SYMBOLY

	Varovanie:Prečítajte si návod na obsluhu!
	Nepoužívajte v daždi či za mokra!
	Ostatné osoby sa musia zdržiavať v bezpečnej vzdialenosti!
	Rotujúce súčasti! Nože kultivátora sa zastavia až chvíľu po vypnutí motora.
	Kultivátor vždy vypnite a odpojte od napájania pred kontrolou poškodenia prívodného kábla alebo pred čistením nožov.
	Chrárňte kábel pred kontaktom s nožmi!
	V súlade so základnými platnými bezpečnostnými štandardmi európskych smerníc.
	Toto zariadenie je chránené dvojitou izoláciou; preto nie je nutné použitie uzemňovacieho vodiča.Vždy skontrolujte, či sieľové napätie zodpovedá napätiu na typovom štítku.
	Používajte ochranu sluchu!Používajte ochranu zraku!Používajte ochranu dýchacích ciest!

4. ÚČEL POUŽITIA

Elektrický kultivátor FIELDMANN je určený na rozdrobovanie vel'kých hrúd a stvrdnutej pôdy na malých až stredne vel'kých pestovatel'ských plochách, na domácich záhradách a v záhradkárskych kolóniách. Nie je určený na použitie na verejných ihriskách, v parkoch, športových centrách, na cestách, v pol'nohospodárstve alebo lesníctve.

Elektrický kultivátor sa nesmie používať na rozbíjanie kameňov alebo preorávanie trávnatých plôch!

Dodržiavanie týchto pokynov je predpokladom pre správne použitie elektrického kultivátora.

5. POPIS STROJA

Obr. 1

1. Rozšírenie záberu kultivátora

- model FZK 2115-E umožňuje rozšírenie pracovného záberu pomocou dvoch prídavných nožov.

– nože je možné nasadif či odobrať po odistení čapov, pozrite Obr. 8

Obr. 8

⚠️ VAROVANIE: Uistite sa, že je kultivátor zostavený presne podľa návodu. Uistite sa, že držadlá smerujú správnym smerom, ako je vyobrazené na obrázku 1.
VAROVANIE: Ak sú akékol'vek diely poškodené alebo chýbajú, s produktom nepracujte, kým nie sú vymenené. Nedodržanie tohto varovania môže mať za následok vážne zranenie.
VAROVANIE: Nepokúšajte sa upravovať tento výrobok alebo vytvorit’ príslušenstvo, ktoré sa neodporúča na použitie s týmto produktom. Každá takáto zmena alebo úprava je nesprávnym použitím a môže viest’ k nebezpečnému stavu, čo môže mať za následok vážne zranenie.
VAROVANIE: Nepripájajte zariadenie k zdroju napätia, kým nie je dokončené jeho zostavenie. Nedodržanie tohto pokynu môže viesť k náhodnému spusteniu a k možnému vážnemu zraneniu.

7. PRED ZAPNUTÍM ELEKTRICKÉHO KULTIVÁTORA

⚠ POZOR: Nikdy nedemontujte ani nepremostujte bezpečnostné zariadenia namontované na elektrickom kultivátore (napríklad upevnenie stlačeného tlačidla/páky k rukoväti).
POZOR: Nože kultivátora sa budú aj po vypnutí stroja krátku chvíl'u otáčat! Nikdy nezdvíhajte alebo neprenášajte kultivátor so zapnutým motorom. Pri zapínaní sa uistite, či sú Vaše nohy v bezpečnej vzdialenosti od nožov kultivátora.
⚠️ POZOR: Kultivátor vždy ved'te za držadlá oboma rukami. Kultivátor ved'te iba rýchlosťou chôdze.

Pred zapnutím kultivátora sa presvedčte, či sa jeho nože nedotýkajú žiadneho predmetu, a či sa môžu voľne pohybovať. Držadlo držte pevne oboma rukami. Nikdy nepracujte s kultivátorom jednou rukou

⚠ POZOR: Kultivátor môže poskočiť nahor a/alebo dopredu, ak nože narazia na veľmi tvrdú či zmrznutú pôdu alebo na prekážky skryté v pôde, ako sú veľké kamene, korene alebo pne.

Prívodný kábel zariadenia

Používajte iba nepoškodené prívodné káble.

Vidlice a zásuvky na prívodné káble musia byť vyrobené z gumy a odolné voči striekajúcej vode. Dlhšie prívodné káble vyžadujú väčšie prierezy vodičov. Prívodné káble a spojovacie vedenie sa musia pravidelne kontrolovať z hládiska poškodenia. Pred kontrolou vedenia sa uistite, či sú bez napätia. Prívodný kábel celkom rozviňte. Skontrolujte aj miesta vstupu kábla, zástrčky a zásuvky.

8. PREVÁDZKA

DÔLEŽITÉ UPOZORNENIE:

! Pred zapnutím motora najprv kultivátor presuňte do miesta, kde budete pracovať.
! Počas zapínania kultivátor pevne držte.
! Počas práce nože kultivátora potiahnu smerom vpred. Pomocou držadiel nože pomaly sklopte dole.

Kultivátor používajte na rozbíjanie mačiny, prípravu záhonov na osiatie.

Na rozbíjanie mačiny alebo hlboké kyprenie nechajte nože, aby kultivátor odtiahli až na koniec dosahu Vašich rúk a potom kultivátor pevne pritiahnite smerom k sebe. Najlepší výsledok dosiahnete opakovaným povoľovaním kultivátora v pohybe vpred a opätovným pritiahnutím späť. Pohybom kultivátora smerom k Vám dosiahnete agresívnejšie a hlbšie rytie nožov.

V prípade, že sa kultivátor zaborí hlboko a zostane na jednom mieste, jemne ním kývajte zo strany na stranu, až sa začne znovu pohybovať dopredu.

VAROVANIE:

! Aby ste sa vyvarovali zakopnutia, pri pohybe vzad a pri prifahovaní kultivátora smerom k Vám dbajte na zvýšenú opatrnost.

! S kultivátorom nikdy neprechádzajte cez predlžovací kábel. Uistite sa, či je kábel vždy v bezpečnej pozícii za Vami.

Na prípravu záhona na osiatie odporúčame použiř jeden z nasledujúcich vzorov:

Vzor kyprenia A – Kyprenú oblasť dvakrát prejdite, druhýkrát kolmo k prvému kypreniu, pozrite obr. 11. Vzor kyprenia B – Kyprenú oblasť dvakrát prejdite, druhýkrát prekrývajte prvé kyprenie, pozrite obr. 11. Pred použitím z priestoru odstráňte všetky viditel'né kamene alebo iné cudzie predmety.

Obr. 11

⚠ UPOZORNENIE: Pred premiestňovaním kultivátora z jedného priestoru do druhého vypnite motor a vyčkajte, až sa nože úplne zastavia. Bud’te opatrní, aby sa nože nedotkli zeme, ked’ kultivátor premiestňujete. Nože aj samotné zariadenie môžu byť poškodené, aj ked’ je motor vypnutý.

Počas prevádzky môže kameň alebo koreň uviaznuť v nožoch alebo sa vysoká tráva či burina môžu omotať okolo hriadel’a. Na očistenie nožov či hriadel’a uvol’nite spúšťaciu páku, vyčkajte, až sa nože úplne zastavia a kultivátor odpojte od napájania. Uvol’nite či odstráňte cudzie predmety z nožov či hriadel’a. Na zjednodušenie odstránenia vysokej trávy či buriny jeden alebo niekoľko nožov demontujte.

10. ÚDRŽBA

Pred každým použitím skontrolujte, či predlžovací kábel nejaví známky poškodenia alebo starnutia. Vymeňte kábel, ak je prasknutý, rozstrapkaný alebo inak poškodený. Skontrolujte stav nožov a zaistite pevné dotiahnutie všetkých závitových spojov. Ak sú nože tupé, nabráste ich alebo ich vymeňte. Na podporu zavolajte autorizované servisné stredisko.

Opotrebené alebo poškodené diely vymeňte iba za originálne náhradné diely. Diely z iného kypriča/kultivátora nemusia byť kompatibilné, čo môže vyústíť do vzniku nebezpečnej situácie.

Skontrolujte, či všetky bezpečnostné zariadenia sú bezpečné a v dobrom stave. V prípade potreby ich opravte alebo vymeňte. Raz za sezónu namažte nože a hriadel. Pred uložením na konci sezóny kyprič/kultivátor skontrolujte, či nie je poškodený. Opravte alebo vymeňte poškodené diely.

⚠ UPOZORNENIE: Kultivátor čistite po každom použití. Nedostatočné čistenie môže viest' k poškodeniu kultivátora alebo zníženiu jeho výkonu. Očistite spodnú nosnú dosku motora a kryt okolo nožov kefou a mäkkou handričkou navlhčenou v zmesi jemného mydla a vody.

Na tento účel odporúčame navštíviť autorizované servisné stredisko.

Opotrebené nože poskytujú iba nízky výkon a preťažujú motor.

Pred každým použitím nože skontrolujte. V prípade potreby nôž nabrúste alebo vymeňte. Pre podporu kontaktujte autorizované servisné stredisko.

⚠️ VAROVANIE: Pri práci na nožoch môže dôjsť k zraneniu. Používajte ochranné rukavice.

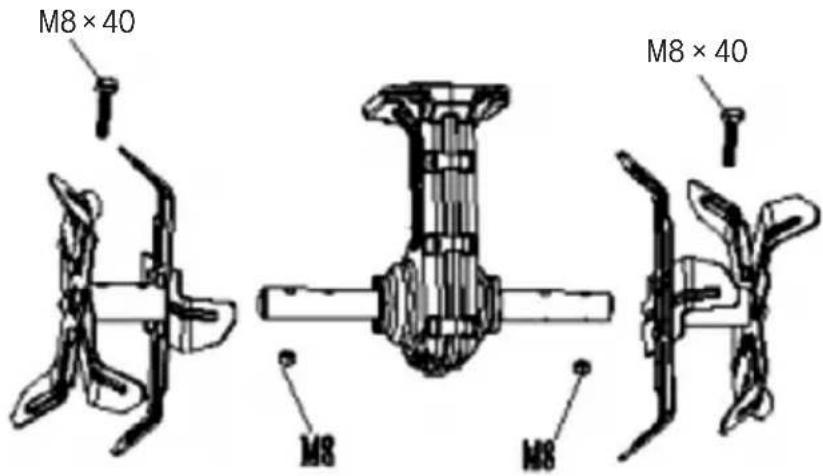

Na odobratie nožov z hriadel'a (obr. 12) vyskrutkujte skrutku M8 × 40 so šesťhrannou hlavou z hriadel'a. Odoberte nože z hriadel'a. Pri montáži nožov postupujte v opačnom poradí.

Obr. 12

11. SKLADOVANIE

⚠️ POZOR: Riziko požiaru! Prevodová skriňa môže byť počas a po použití vel’mi horúca. Kultivátor skladujte v bezpečnej vzdialenosti od palív, olejov, vazelín a plynov.

Dôkladne vyčistite celý stroj aj jeho príslušenstvo.

Uložte ho mimo dosahu defi do stabilnej a bezpečnej polohy na chladnom a suchom mieste, vyhnite sa príliš vysokým aj príliš nízkym teplotám. Chránětě ho pred pôsobením priameho slnečného žiarenia. Ak je to možné, skladujte ho v tme. Neskladujte ho v plastikových vreciach, aby sa zabránilo nahromadeniu vlhkosti.

Na konci každej sezóny vykonajte všeobecnú kontrolu stroja a odstráňte usadeniny, ktoré sa nahromadili. Na začiatku každej sezóny sa uistite, či ste skontrovali stav stroja. V prípade nutnosti opravy, prosím, kontaktujte niektoré z našich servisných stredísk (pozrite adresu na záručnom liste).

Kultivátor skladujte na suchom a čistom mieste bez prístupu detí.

Na konci sezóny alebo ak nebudete kultivátor používať dlhšie než mesiac, potrite všetky kovové povrchy handričkou navlhčenou v oleji alebo ich postriekajte tenkou vrstvou oleja v spreji, aby ste ich chránili proti korózii. Držadlo sklopte dole a kultivátor uložte na vhodnom mieste.

1. RIEŠENIE PROBLÉMOV

Problém Možné príčiny Náprava
Motor sa nezapína	Zariadenie nie je pripojené na napájanie	Pripojte zariadenie na napájanie
	V sieti nie je napätie Skontrolujte napájanie
	Chybný kábel Skontrolujte kábel. V prípade potreby ho opravte alebo vymeňte.
	Chybný bezpečnostný spínač/ zástrčka	Navšťívte autorizované servisné stredisko
	Aktivovaná poistka proti prehriatiu 1. Prílš veľká pracovná hĺbka, nastavte menšiu.2. Nože sú zablokované, odstráňte prekážku.3. Pôda je príliš tvrdá, zvol’te správnu pracovnú hĺbku a pohybujte so strojom vpred a vzad a súčasne znížte pracovnú rýchlosť. Pred d’alším použitím vyčkajte zhruba 15 minút, než sa motor ochladí.
Nadmerný hluk	Nože sú zaseknuté Zariadenie vypnite. Vyčkajte, kým sa nože úplne nezastavia. Uviaznuté predmety odstráňte.
	Vytekajúci olej Kultivátor sa musí opraviť. Pre podporu zavolajte na našu zákaznícku linku.
	Chýbajúce skrutky, matice či iné súčasti.	Všetky súčasti utiahnite. Ak hluk pokračuje, zariad’te opravu.
Nadmerné vibrácie	Nože sú poškodené či opotrebované Vymeňte poškodené či opotrebované nože.
	Príliš veľká pracovná hĺbka	Nastavte správnu pracovnú hĺbku.
Zlé výsledky práce	Príliš malá pracovná hĺbka	Nastavte správnu pracovnú hĺbku.
	Opotrebované nože	Vymeňte poškodené či opotrebované nože.

13. TECHNICKÉ ÚDAJE

Model ...... FZK 2115 E

Hodnoty emisií hluku podľa normy

LpA (akustický tlak)....83,4 dB(A)

Pokyny a informácie o zaobchádzaní s použitým obalom

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

Stroj a jeho príslušenstvo sú vyrobené z rôznych materiálov, napr. z kovu a plastov. Poškodené súčiastky odovzdajte do triedeného zberu. Informujte sa na príslušnom úrade.

Tento výrobok spíňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vzťahujú.

Zmeny v texte, dizajne a technických špecifikáciách sa môžu meniť bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

Návod na použitie v originálnom jazyku.

15. VYHLÁSENIE O ZHODE

FAST®

FAST ČR, a.s.

Černokostelecka 1621, 251 01 Řicany, Czech Republic tel.: [phone], fax: [phone]

EU VYHLASENIE O ZHODE

Dátum vydanie: 16.08.2020

Meno: Ing. Zdeněk Pech

Podpis:

100:26 72 65 48, DIC:07-26 72 65 48
