Typ výrobku	Elektrický kultivátor
Značka	Fieldmann
Model	FZK 2115-E
Příkon	1500 W
Napětí	230-240 V
Frekvence	50 Hz
Otáčky naprázdno	380 ot./min
Pracovní šířka	330 mm (standard) / 450 mm (s přídavnými noži)
Pracovní hloubka	20 cm
Počet nožů	6 (rozšiřitelné o 2 další nože)
Hmotnost	10,3 kg
Hladina hluku (LpA)	83,4 dB(A)
Zaručená hladina hluku (LwA)	93 dB(A)
Úroveň vibrací	0,968 m/s² (K=1,5 m/s²)
Třída ochrany	Třída II (dvojitá izolace)
Stupeň krytí	IPX4 (odolné proti stříkající vodě)
Bezpečnostní prvky	Bezpečnostní zámek spouště, páčka startu, bezpečnostní držák napájecího kabelu, ochrana proti přehřátí
Nastavitelný rám kol	Ano, s pojistným kolíkem pro zvýšenou přepravní polohu
Požadovaná montáž	Ano (části rukojeti, kola, spínací skříňka)
Doporučené použití	Kypření půdy v domácích zahradách a zahrádkách
Obsah balení	Kultivátor, rukojeti, kola, nože, bezpečnostní držák, návod

Často kladené otázky - FZK 2115-E Fieldmann

Co mám dělat, když kultivátor nechce nastartovat?

Zkontrolujte napájení a ujistěte se, že je kultivátor připojen. Ověřte, že prodlužovací kabel není poškozen. Pokud došlo k aktivaci ochrany proti přehřátí, nechte motor asi 15 minut vychladnout. Pokud problém přetrvává, kontaktujte autorizované servisní středisko.

Jak mohu zabránit odpojení prodlužovacího kabelu?

Svažte prodlužovací kabel a napájecí kabel k sobě uzlem, jak je uvedeno v návodu. Tím zabráníte náhodnému odpojení během používání.

Co mám dělat, pokud kultivátor nadměrně vibruje?

Nadměrné vibrace mohou indikovat poškozené nebo opotřebované nože. Zastavte kultivátor, odpojte jej a zkontrolujte nože. V případě potřeby je vyměňte. Také zkontrolujte, zda pracovní hloubka není příliš velká.

Mohu použít prodlužovací kabel?

Ano, použijte nepoškozený prodlužovací kabel s průřezem nejméně 3×1,5 mm². Celková délka by neměla přesáhnout 40 metrů, aby nedošlo ke ztrátě výkonu.

Jak mám kultivátor čistit?

Po použití očistěte nosnou desku motoru a kryt nožů kartáčem a vlhkým hadříkem s mýdlovou vodou. Nikdy nepoužívejte hadici nebo tlakový čistič. Osušte a naneste tenkou vrstvu oleje, aby se zabránilo korozi.

Jak často mám kultivátor mazat?

Nože a hřídel mažte jednou za sezónu. To pomáhá udržovat výkon a zabraňuje rzi.

Jaká bezpečnostní opatření bych měl dodržovat?

Před údržbou vždy odpojte kultivátor. Noste ochranné rukavice a brýle. Udržujte ruce a nohy mimo rotující nože. Používejte ochranu sluchu. Nikdy nepoužívejte v dešti nebo na mokrém povrchu.

Jak mohu rozšířit pracovní šířku?

Model FZK 2115-E umožňuje připevnit dva další nože. Odemkněte kolíky na hřídeli, abyste mohli přidat nebo odebrat další nože, jak je uvedeno v návodu.

Jaký je správný postup skladování?

Kultivátor skladujte na suchém, chladném místě mimo dosah dětí. Důkladně jej očistěte, naneste tenkou vrstvu oleje na kovové části a složte rukojeť. Vyhněte se skladování v plastových sáčcích, aby se zabránilo hromadění vlhkosti.

Mohu kultivátor použít na svazích?

Ano, ale pro stabilitu stůjte diagonálně ke svahu a udržujte pevný postoj. Nepoužívejte na extrémně strmých svazích. Vždy choďte bezpečnou rychlostí a při tažení kultivátoru dozadu buďte opatrní.

NÁVOD K OBSLUZE FZK 2115-E Fieldmann

Černokostelecká 1621, 251 01 Ričany

IČO: 26726548 tel.: *420/ 323 204 111

DIC: CZ26726548 fax: [phone]

IČO: 26 72 65 48, DIC: 07-26 72 65 48

Bankovní spojení: Komerční banka Praha 1, Čů. 89309011/0100, Česká spořitelna Praha 4, Čů. 2375682/0800,

CSOB Praha 1, c.u. 8010-0116233383/0300

ELEKTRICKÝ KULTIVÁTOR

NÁVOD K OBSLUZE

Děkujeme vám, že jste si zakoupili tento elektrický kultivátor.

Než ho začnete používat, přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití. Tento produkt byl navržen a vyroben podle našich vysokých norem pro spolehlivost, snadné ovládání a bezpečnost obsluhy. Při správné péči Vám bude mnoho let spolehlivě a bezproblémově sloužit.

OBSAH

1. Všeobecné bezpečnostní pokyny .....24
   Důležitá bezpečnostní upozornění....24
   Obal....26
   Návod k použití....26
2. Zásady bezpečnosti práce 27
   Pracovní oblečení/pracovní prostor 28
   Přerušení práce 28
   Ostatní rizika 28
3. Symboly 29
4. Účel použití 30
5. Popis stroje 30
6. Sestavení....31
7. Před zapnutím elektrického kultivátoru.... 33
   Napájecí kabel zařízení....33
8. Provoz 34
9. Použití 35
   Odstraňování cizích předmětů 36
10. Údržba 36
11. Skladování....37
12. Řešení potíží 38
13. Technické údaje 39
14. Likvidace....40

1. VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY

Důležitá bezpečnostní upozornění

Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najde- te všechny součásti výrobku.
Výrobek uchovávejte na suchém místě mimo dosah děti.
Čtěte všechna upozorněni a pokyny. Zanedbaní při dodržovaní varovných upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poraněni.
Před použitím se ujistěte, že každý, kdo bude zařízení používat, si přečetl a je srozuměn s těmito bezpečnostními pokyny a dalšími informacemi obsaženými v tomto návodu.

⚠ UPOZORNĚNÍ: Během používání používejte vhodné prostředky ochrany sluchu. Za určitých okolností a po určité době používání může strojem vytvářený hluk způsobit ztrátu sluchu.

Kontrola poškozených dílů

Před každým použitím musí být všechny poškozené díly pečlivě zkontrolovány, aby bylo možné stanovit, že budou správně fungovat a plnit svou funkci. Zkontrolujte seřízení a upevnění pohybujících se částí, poškození dílů, upevnění a další podmínky, které mohou ovlivnit provoz. Každý poškozený díl musí být opraven či vyměněn.

Nepoužívejte v nebezpečném prostředí

Zařízení nepoužívejte v dešti, při bouřce, ve vlhkém či mokrém prostředí. Zařízení neprovozujte v prostředí s výskytem plynů nebo ve výbušném prostředí. Motory těchto strojů během provozu jiskří a jiskry by mohly výpary zapálit.

Udržujte mimo dosah dětí

Okolostojící osoby, děti a zvířata musí být v bezpečné vzdálenosti.

Vhodně se oblékněte

Nenoste volné oblečení a šperky a na dlouhé vlasy používejte ochrannou síťku. Mohlo by dojít k jejich zachycení do pohybujících se dílů. Při práci venku je doporučeno použití rukavic a pevných bot.

Používejte ochranné brýle

Při používání tohoto produktu používejte ochranné brýle s ochrannými bočnicemi. V případě prašného prostředí používejte obličejovou masku či respirátor.

Dvojitá izolace

Kultivátor je vybaven dvojitou izolací. To znamená, že všechny kovové díly jsou izolovány od elektrického napájení. Toho je dosaženo izolační vrstvou mezi elektrickými a mechanickými částmi. Dvojitá izolace Vám zajišťuje tu nejvyšší možnou bezpečnost.

Prodlužovací kabel

Ujistěte se, že je prodlužovací kabel v dobrém stavu. Při použití prodlužovacího kabelu se ujistěte, že je dostatečně silný, aby přenesl proud potřebný pro napájení zařízení. Poddimenzovaný prodlužovací kabel způsobí úbytek napájecího napětí, který vyústí v pokles výkonu a přehřivání.

Prodlužovací a napájecí kabel je možno svázat uzlem, aby se předešlo jejich rozpojení při používání stroje. Uzel uvažte jako na obrázku níže, poté zapojte zástrčku na napájecím kabelu do zásuvky na konci prodlužovacího kabelu. Stejným způsobem můžete spojit také dva prodlužovací kabely.

Při práci s kultivátorem dávejte pozor na prodlužovací kabel. Dávejte pozor, abyste o kabel neklopýtli. Kabel vždy ved'te pryč od nožů kultivátoru.

Ochrana proti přehřátí

Pokud je kultivátor zablokovaný cizím předmětem nebo je jeho motor přetížený, bezpečnostní zařízení jeho motor automaticky vypne. Uvolněte spouštěcí páku a vyčkejte, dokud se motor neochladí (zhruba 15 minut), než kultivátor opět zapnete.

Zařízení odpojte od napájení v případě, že jej nebudete používat nebo jej budete mýt či opravovat. Nenechá-vejte jej bez dozoru.

Nepoškozujte kabel

Stroj nikdy nenoste za kabel ani za kabel netrhejte, abyste jej vytáhli ze zásuvky. Kabel chraňte před horkem, oleji a ostrými hranami.

Používejte zařízení správně

Nepoužívejte tento produkt pro jiné účely, než pro které je určen (viz kapitola Účel použití).

Nepreceňujte se

Kultivátor ved'te pouze rychlostí kroku. Při práci neustále udržujte pevný postoj a rovnováhu.

Osvětlení

Kultivátor používejte pouze za denního nebo silného umělého světla.

V případě nečinnosti zařízení uložte pod střechu

Pokud kultivátor nepoužíváte, uložte jej pod střechu do suchého prostoru bez přístupu dětí.

Provádějte pečlivou údržbu stroje

Pro nejlepší výkon a nejmenší riziko úrazu stroj udržujte čistý a pravidelně kontrolujte prodlužovací kabel a v případě, že je poškozen, jej vyměňte. Udržujte madla suchá, čistá a nepotřísněná olejem.

Zůstaňte ostražití

Sledujte, co děláte. Používejte zdravý rozum. Nepoužívejte kultivátor, jste-li unaveni nebo jste-li pod vlivem drog nebo léků.

VAROVÁNÍ: Kultivátor nepoužívejte v blízkosti podzemních elektrických či telefonních kabelů, potrubí a hadic. Pokud kultivátor narazí na cizí předmět, okamžitě jej vypněte, vyčkejte, až se nože zastaví a zkontrolujte, zda nejsou poškozené. V případě, že je to nezbytné, před další prací vyhledejte služby autorizovaného servisu. Pokud začne kultivátor nadměrně vibrovat, okamžitě jej vypněte a vyhledejte příčinu. Vibrace jsou obvykle známkou problému.

POZOR: Nebezpečí pořezání! Při čištění nebo provádění údržby kultivátoru používejte ochranné rukavice a budťe opatrní.

Před započetím jakýchkoliv prací na údržbě či opravách kultivátoru zařízení vypněte, vyčkejte, až se jeho nože zastaví a odpojte jej od napájení.

⚠ UPOZORNĚNÍ: Nože se nezastaví ihned po vypnutí kultivátoru.

⚠️ UPOZORNĚNÍ: Riziko poranění. Nepřibližujte ruce, nohy ani žádné jiné části těla nebo oblečení k točícím se nožům kultivátoru.

Obal

Výrobek je umístěn v obalu, který brání poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.

Návod k použití

Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a prostudujte si zásady bezpečnosti práce se zařízením. Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní doklad a záruční list. V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhovaní nebo odeslaní do servisního místa).

POZNÁMKA: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržovaní přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy. Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.

2. ZÁSADY BEZPEČNOSTI PRÁCE

*Zařízení nikdy nepoužívejte v případě, že je poškozený či viditelně opotřebený napájecí kabel.
*V případě, že kultivátor připojíte poškozeným kabelem ke zdroji napětí a poté se dotknete místa, kde je porušená izolace dříve, než bude kultivátor od zdroje napětí odpojena, vystavujete se riziku úrazu elektrickým proudem.
Rovněž se nikdy nedotýkejte nožů, dokud nebude zařízení odpojeno od zdroje napětí, a dokud se nože úplně nepřestanou otáčet.
Dbejte na to, aby se prodlužovací kabely nikdy nedostaly do kontaktu s noži. Nože by totiž mohly poškodit izolaci kabelu, a tím by vzniklo riziko úrazu elektrickým proudem při dotyku některé části těla a obnaženého vodiče, bude-li tento pod napětím.
Zařízení odpojte od přívodu napětí (tj. vytáhněte vidlici napájecího kabelu ze síťové zásuvky):

• Pokud musíte nechat zařízení bez dozoru.
• Pokud se chystáte odstranit závadu.
• Před každou kontrolou, každým čištěním či opravou.
• Narazíte-li při práci na cizí těleso.
• Pokud zařízení nadměrně vibruje.

⚠️ DOPORUČENÍ: Zařízení připojujte jen k takovému zdroji napětí, který je vybaven proudovým chráničem (RCD) s maximální hodnotou unikajícího proudu 30 mA.

Je-li poškozen napájecí kabel, je nutná jeho výměna výrobcem anebo jeho autorizovaným zákaznickým servisem.
Toto zařízení nesmí být obsluhováno osobami s omezenými fyzickými, smyslovými či duševními schopnostmi (včetně dětí). Dále nesmí být používáno osobami nezkušenými či takovými osobami, jejichž technické znalosti jsou pro obsluhu tohoto zařízení zjevně nedostatečné. Tyto osoby mohou obsluhovat zařízení pouze pod dohledem způsobilé osoby, anebo po náležitém poučení o zásadách bezpečnosti práce.
Pohybují-li se v blízkosti zařízení děti, je nezbytně nutné dohlížet na to, aby si se zařízením nehrály.
Pocit mravenčení v rukou anebo dokonce jejich necitlivost je příznakem nadměrných vibrací. V takovém případě zkrafte práci, přerušujte ji dostatečně dlouhými přestávkami, rozdělte ji mezi několik lidí anebo, v případě dlouhodobého používání kultivátoru, používejte při práci speciální anti-vibrační rukavice.
Nevyhnutelným průvodním jevem používání kultivátoru je to, že za chodu vydává hluk. Hlučné práce proto provádějte pouze ve vyhrazených hodinách, respektive v době, která je pro tyto činnosti běžná. Respektujte dobu klidu a práci se snažte zkrátit na nezbytně nutnou dobu. Rovněž doporučujeme, abyste Vy i osoby, pohybující se v bezprostřední blízkosti kultivátoru, byli vybaveni chrániči sluchu.

Nepoužívejte elektrický kultivátor s poškozenými, deformovanými nebo opotřebenými bezpečnostními zařízeními (blokování zapnutí, bezpečnostní kryt) a/nebo noži. Aby nevznikala nevyváženost, vadné díly a šrouby je nutné vyměňovat zásadně po sadách.
* Před prací vyhledejte a odstraňte cizí předměty (například kameny, větve atd.).
Pokud při práci narazíte na překážku, nebo pokud se nože zaseknou, elektrický kultivátor vypněte, vytáhněte zástrčku ze zásuvky a počkejte, až se nože zastaví. Poté překážku odstraňte. Zkontrolujte, zda není elektrický kultivátor poškozen a pokud je to nutné, vyhledejte pomoc autorizovaného servisního střediska.
Elektrický kultivátor používejte pouze pro účely uvedené v tomto návodu k obsluze.
Kultivátor netahejte po tvrdém povrchu (beton, chodníčky) nebo do/ze schodů. Nepřetěžujte motor. Na kultivátor nepřidávejte žádnou přídavnou zátěž. Po použití kultivátor odpojte od napájení a zkontrolujte, zda stroj a zejména nože nejsou poškozeny a v případě potřeby vyhledejte autorizované servisní středisko.
Při chůzi pozpátku bud’te maximálně opatrní. Můžete klopýtnout!
Při práci ve svahu pracujte vždy kolmo ke svahu a udržujte bezpečný a pevný postoj.
Dbejte zvýšené opatrnosti při změně směru na svahu a nepracujte na extrémně strmých svazích.
Pracujte pouze za dobré viditelnosti.

Pracovní oblečení/pracovní prostor

Odpovídáte za bezpečnost v pracovním prostoru.

Ujistěte se, že se v blízkosti pracovního prostoru nenachází žádné osoby (zvláště děti) nebo zvířata.

K ochraně nohou si oblékněte robustní pracovní boty a dlouhé kalhoty. Kultivátor nikdy nepoužívejte v sandálech nebo naboso.

Udržujte ruce a nohy mimo dosah nožů – a to zvláště při spouštění stroje! Prodlužovací kabel udržujte mimo dosah nožů.

Seznamte se s okolím a dávejte pozor na možná rizika, která by mohla být přeslechnuta kvůli hluku stroje.

Přístroj nikdy nepoužívejte za deště nebo ve vlhkém či mokrém prostředí. Nikdy nepracujte v bezprostředním okolí bazénů a zahradních jezírek.

Přerušení práce

Elektrický kultivátor nikdy nenechávejte na pracovní ploše bez dozoru.

Při přerušení práce vždy ponechte elektrický kultivátor na bezpečném místě a odpojte jej od napájení.

Při přemisťování z jedné pracovní plochy na jinou kultivátor vypněte a počkejte, až se nože zastaví. Odpojte napájecí kabel.

Ostatní rizika

Přestože jsou naše výrobky konstruovány tak, aby vyhovovaly platným technickým normám a bezpečnostním předpisům, přetrvávají ve spojení s obsluhou zařízení pro jeho uživatele některá rizika:

• Z prostoru nožů mohou odlétávat kameny nebo jejich úlomky.
• Nebude-li obsluha zařízení při práci používat ochranu sluchu, vystavuje se riziku následného ohluchnutí.
• Poranění prstů při údržbě nožů.
• Vdechnutí prachových částic vzniklých při práci s kultivátorem.
• Zasažení elektrickým proudem při dotyku neizolovaných součástí.

3. SYMBOLY

	Varování:Přečtěte si návod k obsluze!
	Nepoužívejte v dešti či za mokra!
	Ostatní osoby se musí zdržovat v bezpečné vzdálenosti!
	Rotující součásti! Nože kultivátoru se zastaví až chvíli po vypnutí motoru.
	Kultivátor vždy vypněte a odpojte od napájení před kontrolou poškození napájecího kabelu nebo před čištěním nožů.
	Chraňte kabel před kontaktem s noži!
	V souladu se základními platnými bezpečnostními standardy evropských směrnic.
	Toto zařízení je chráněno dvojitou izolací; proto není nutné použití uzemňovacího vodiče.Vždy zkontrolujte, zda síťové napětí odpovídá napětí na typovém štítku.
	Používejte ochranu sluchu!Používejte ochranu zraku!Používejte ochranu dýchacích cest!

4. ÚČEL POUŽITÍ

Elektrický kultivátor FIELDMANN je určen k rozmělňování velkých hrud a ztvrdlé půdy na malých až středně velkých pěstitelských plochách, na domácích zahradách a v zahrádkářských koloniích. Není určen pro použití na veřejných hřištích, v parcích, sportovních centrech, na silnicích, v zemědělství nebo lesnictví.

Elektrický kultivátor se nesmí používat k rozbíjení kamenů nebo přeorávání travnatých ploch!

Dodržování těchto pokynů je předpokladem pro správné použití elektrického kultivátoru.

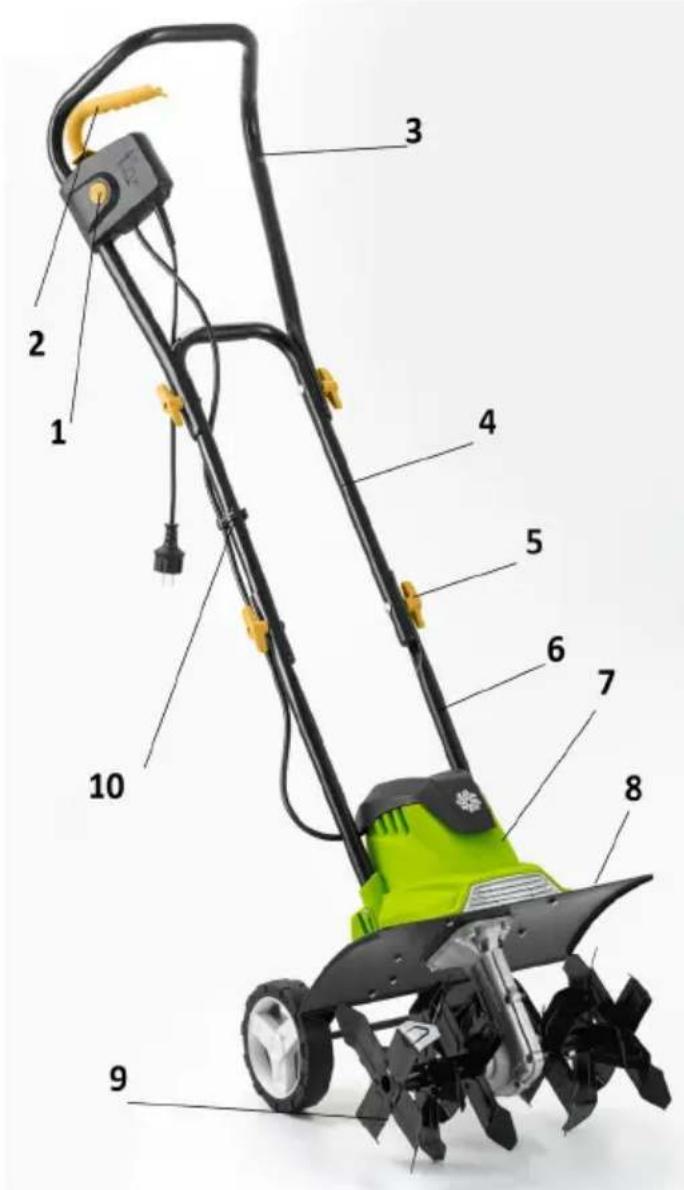

5. POPIS STROJE

Obr. 1

1. Bezpečnostní pojistka spínače
2. Spínací páka
3. Horní díl madla
4. Střední díl madla
5. Šroub madla s křídlovou matkou
6. Spodní díl madla
7. Motor
8. Ochrany kryt nožů
9. Ocelové nože
10. Bezpečnostní držák kabelu

6. SESTAVENÍ

1. Ke spodnímu dílu madla připojte střední díly madla a zajistěte křídlovou matkou (obr. 3).

Obr. 3

1. Instalace horního dílu madla:

2. nejprve na horní díl nasadťe bezpečnostní držák kabelu (na pravou stranu) (obr. 1 bod 10)
   – Připojte horní díl madla ke střednímu a zajistěte šrouby s křídlovou matkou (obr. 3)

3. Pomocí přiložených šroubů ST4 × 20 připevněte k madlu spínací skřiň (obr. 4) Jednotlivé části spínací skřině musí zapadnout do otvorů v madle. Následně kabely k madlu přichyřte plastovými úchyły (obr. 5).

Obr. 5Obr. 4

- nejprve z osy sejměte závlačky a podpoložky (Obr 6, body 1, 2, 3)

– následně nasad'te kolečka a podložky. Zajistěte závlačkou na každé straně a nasad'te poklice (Obr 7)

Obr. 6

1. Rozšíření záběru kultivátoru

– model FZK 2115-E umožňuje rozšíření pracovního záběru pomocí dvou přídavných nožů.

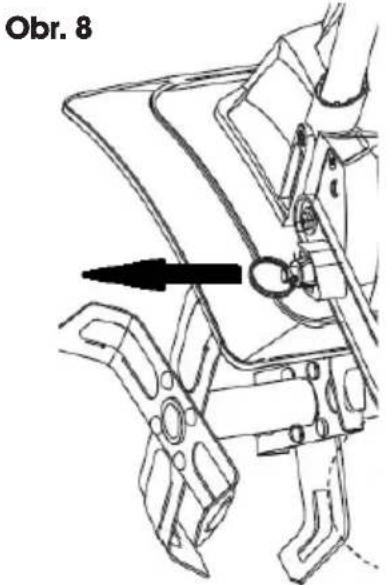

– nože lze nasadit či sejmout po odjištění čepů viz Obr. 8

Obr. 8

VAROVÁNÍ: Ujistěte se, že je kultivátor sestaven přesně dle návodu. Ujistěte se že madla směřují správným směrem, jak je vyobrazeno na obrázku 1.
⚠️ VAROVÁNÍ: Pokud jsou jakékoli díly poškozeny nebo chybí, s produktem nepracujte, dokud nejsou vyměněny. Nedodržení tohoto varování může mít za následek vážné zranění.
VAROVÁNÍ: Nepokoušejte se upravovat tento výrobek nebo vytvořit příslušenství, které není doporučené pro použití s tímto produktem. Každá taková změna nebo úprava je nesprávným použitím a může vést k nebezpečnému stavu, což může mít za následek vážné zranění.
⚠️ VAROVÁNÍ: Nepřipojujte zařízení ke zdroji napětí, dokud není dokončeno jeho sestavení. Nedodržení tohoto pokynu může vést k náhodnému spuštění a k možnému vážnému zranění.

7. PŘED ZAPNUTÍM ELEKTRICKÉHO KULTIVÁTORU

POZOR: Nikdy nedemontujte ani nepřemošťujte bezpečnostní zařízení namontovaná na elektrickém kultivátoru (například upevnění stisknutého tlačítka/páky k rukojeti).
POZOR: Nože kultivátoru se budou i po vypnutí stroje krátkou chvíli točit! Nikdy nezvedejte nebo nepřenášejte kultivátor se spuštěným motorem. Při zapínání se ujistěte, že jsou Vaše nohy v bezpečné vzdálenosti od nožů kultivátoru.
⚠️ POZOR: Kultivátor vždy ved'te za madla oběma rukama. Kultivátor ved'te pouze rychlostí chůze.

Před zapnutím kultivátoru se přesvědčte, že se jeho nože nedotýkají žádného předmětu, a že se mohou volně pohybovat. Madlo držte pevně oběma rukama. Nikdy nepracujte s kultivátorem jednou rukou

POZOR: Kultivátor může poskočit nahoru a/nebo dopředu, pokud nože narazí na velmi tvrdou či zmrzlou půdu nebo na v půdě skryté překážky jako jsou velké kameny, kořeny nebo pařezy.

Napájecí kabel zařízení

Používejte pouze nepoškozené napájecí kabely.

Celková délka napájecích kabelů nesmí překročit 40 metrů, protože překročení této vzdálenosti vede ke snížení výkonu elektromotoru. Napájecí kabel musí mít průřez 3 × 1,5 mm ^2 .

Vidlice a zásuvky pro napájecí kabely musí být vyrobeny z pryže a odolné vůči stříkající vodě. Delší napájecí kabely vyžadují větší průřezy vodičů. Napájecí kabely a spojovací vedení musí být pravidelně kontrolovány z hlediska poškození. Před kontrolou vedení se ujistěte, že jsou bez napětí. Napájecí kabel zcela rozviňte. Zkontrolujte také místa vstupu kabelu, zástrčky a zásuvky.

8. PROVOZ

DŮLEŽITÉ UPOZORNĚNÍ:

! Před zapnutím motoru nejprve kultivátor přesuňte do místa, kde budete pracovat.

! Během zapínání kultivátor pevně držte.

! Během práce nože kultivátoru potáhnou směrem vpřed. Pomoci madel nože pomalu sklopte dolů.

1. Před zapnutím kultivátoru se ujistěte, že je rám kol zvednutý. Ke zvednutí rámu vytáhněte zamykací čep, otočte rám kol vzhůru a čep opět uvolněte. Rám kol zůstane zajištěn v horní poloze. (Obr. 8)

1. Zapnutí

- Připojte přívodní napájecí kabel a zajistěte ho do bezpečnostního držáku kabelu (obr. 9)

1. Nejprve stiskněte bezpečnostní pojistku spínače (obr. 10, bod 1) a držte ji stlačenou. Poté přitáhněte spínací páku k madlu (obr. 10, bod 2) a uvolněte bezpečnostní pojistku.

Obr. 9

Kultivátor používejte na rozbíjení drnů, přípravu záhonů na osetí.

Pro rozbíjení drnů nebo hluboké kypření nechte nože, aby kultivátor odtáhly až na konec dosahu Vašich rukou a poté kultivátor pevně přitáhněte směrem k sobě. Nejlepšího výsledku dosáhnete opakovaným povolováním kultivátoru v pohybu vpřed a opětovným přitažením zpět. Pohybem kultivátoru směrem k Vám dosáhnete agresivnějšího a hlubšího rytí nožů.

V případě, že se kultivátor zaboří hluboko a zůstane na jednom místě, jemně jím houpejte ze strany na stranu, až se začne znovu pohybovat kupředu.

VAROVÁNÍ:

! Abyste se vyvarovali zakopnutí, při pohybu vzad a při přitahování kultivátoru směrem k Vám dbejte zvýšené opatrnosti.

! S kultivátorem nikdy nepřejíždějte přes prodlužovací kabel. Ujistěte se, že kabel je vždy v bezpečné pozici za Vámi.

! Při práci ve svahu vždy stůjte šikmo ke svahu, abyste udrželi pevný, bezpečný postoj. Nepracujte na extrémně strmých svazích.

9. POUŽITÍ

Pro přípravu záhonu k osetí doporučujeme použít jeden z následujících vzorů:

Vzor kypření A – Kypřenou oblast dvakrát přejedťe, podruhé kolmo k prvnímu kypření, viz obr. 11. Vzor kypření B – Kypřenou oblast dvakrát přejedťe, podruhé překrývejte první kypření, viz obr. 11. Před použitím z prostoru odstraňte všechny viditelné kameny nebo jiné cizí předměty.

Obr. 11

⚠ UPOZORNĚNÍ: Před přemisťováním kultivátoru z jednoho prostoru do druhého vypněte motor a vyčkejte, až se nože úplně zastaví. Bud’te opatrní, aby se nože nedotkly země, když kultivátor přemisťujete. Nože i samotné zařízení mohou být poškozeny, i když je motor vypnutý.

Odstraňování cizích předmětů

Během provozu může kámen nebo kořen uvíznout v nožích nebo se vysoká tráva či plevel může omotat okolo hřídele. K očištění nožů či hřídele uvolněte spouštěcí páku, vyčkejte, až se nože úplně zastaví a kultivátor odpojte od napájení. Uvolněte či odstraňte cizí předměty z nožů či hřídele. Ke zjednodušení odstranění vysoké trávy či plevele jeden nebo několik nožů demontujte.

10. ÚDRŽBA

Před prováděním údržby odpojte napájení.

Při provádění údržby používejte ochranné rukavice.

Před každým použitím zkontrolujte, zda prodlužovací kabel nejeví známky poškození nebo stárnutí. Vyměňte kabel, pokud je prasklý, rozťrepený nebo jinak poškozený. Zkontrolujte stav nožů a zajistěte pevné dotažení všech závitových spojů. Pokud jsou nože tupé, nabruste je nebo je vyměňte. Pro podporu zavolejte autorizované servisní středisko.

Opotřebené nebo poškozené díly vyměňte pouze za originální náhradní díly. Díly z jiného kypřiče/kultivátoru nemusí být kompatibilní, což může vyústit ve vznik nebezpečné situace.

Zkontrolujte, že všechna bezpečnostní zařízení jsou bezpečná a v dobrém stavu. V případě potřeby je opravte nebo vyměňte. Jednou za sezónu namažte nože a hřídel. Před uložením na konci sezony kypřič/kultivátor zkontrolujte, zda není poškozen. Opravte nebo vyměňte poškozené díly.

⚠ UPOZORNĚNÍ: Kultivátor čistěte po každém použití. Neprovádění řádného čištění může vést k poškození kultivátoru nebo snížení jeho výkonu. Očistěte spodní nosnou desku motoru a kryt okolo nožů kartáčem a měkkým hadříkem navlhčeným ve směsi jemného mýdla a vody.

K čištění kultivátoru nikdy nepoužívejte hadici s vodou! Kultivátor nikdy nemyjte tekoucí a zejména tlakovou vodou.

Chcete-li odstranit půdu a nečistoty z převodovky a nožů, použijte tuhý kartáč nebo navlhčený hadřík. Vyčistěte otvory na krytu motoru a odstraňte veškeré zbytky trávy a nečistot. Hned po vyčištění nože a hřídel otřete do sucha a naneste tenkou vrstvu oleje, aby se zabránilo korozi.

Montáž a demontáž nožů

Za tímto účelem doporučujeme navštívit autorizované servisní středisko.

Opotřebené nože poskytují pouze nízký výkon a přetěžují motor.

Před každým použitím nože zkontrolujte. V případě potřeby nůž nabruste nebo vyměňte. Pro podporu kontaktujte autorizované servisní středisko.

⚠️ VAROVÁNÍ: Při práci na nožích může dojít ke zranění. Používejte ochranné rukavice.

K sejmutí nožů z hřídele (obr. 12) vyšroubujte šroub M8 × 40 se šestihrannou hlavou z hřídele. Sejměte nože z hřídele. Při montáži nožů postupujte v opačném pořadí.

Obr. 12

11. SKLADOVÁNÍ

POZOR: Riziko požáru! Převodová skřín může být během a po použití velmi horká. Kultivátor skladujte v bezpečné vzdálenosti od paliv, olejů, vazelín a plynů.

Důkladně vyčistěte celý stroj i jeho příslušenství.

Uložte jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě, vyhněte se příliš vysokým i příliš nízkým teplotám. Chraňte jej před působením přímého slunečního záření. Pokud je to možné, skladujte jej ve tmě. Neskladujte jej v plastikových pytlích, aby se zabránilo nahromadění vlhkosti.

Na konci každé sezóny provedte všeobecnou kontrolu stroje a odstraňte usazeniny, které se nahromadily. Na začátku každé sezóny se ujistěte, že jste zkontrolovali stav stroje. V případě nutnosti opravy, prosím, kontaktujte některého z našich servisních středisek (viz adresa na záručním listu).

Kultivátor skladujte na suchém a čistém místě bez přístupu dětí.

Při dlouhodobém skladování se ujistěte, že je kultivátor chráněn proti korozi a mrazu.

Na konci sezóny nebo pokud nebudete kultivátor používat déle než měsíc, potřete všechny kovové povrchy hadříkem navlhčeným v oleji nebo je postříkejte tenkou vrstvou oleje ve spreji, abyste je chránili proti korozi. Madlo sklopte dolů a kultivátor uložte na vhodném místě.

1. ŘEŠENÍ POTÍŽÍ

Problém Možné příčiny Náprava
Motor se nezapíná	Zařízení není připojeno k napájení Připojte zařízení k napájení
	V síti není napětí Zkontrolujte napájení
	Vadný kabel Zkontrolujte kabel. V případě potřeby jej opravte nebo vyměňte.
	Vadný bezpečnostní spínač/zástrčka Navštivte autorizované servisní středisko
	Aktivována pojistka proti přehřátí 1. Příliš velká pracovní hloubka, nastavte menší.2. Nože jsou zablokovány, odstraňte překážku.3. Půda je příliš tvrdá, zvolte správnou pracovní hloubku a pohybujte se strojem vpřed a vzad a současně snížte pracovní rychlost. Před dalším použitím vyčkejte zhruba 15 minut, než se motor ochladí.
Nadměrný hluk	Nože jsou zaseknuté	Zařízení vypněte. Vyčkejte, až se nože úplně zastaví. Uvízlé předměty odstraňte.
	Vytékající olej	Kultivátor musí být opraven. Pro podporu zavolejte na naši zákaznickou linku.
	Chybějící šrouby, matice či jiné součásti.	Všechny součásti utáhněte. Pokud hluk pokračuje, zařídte opravu.
Nadměrné vibrace	Nože jsou poškozené či opotřebované	Vyměňte poškozené či opotřebované nože.
	Příliš velká pracovní hloubka	Nastavte správnou pracovní hloubku.
Špatné výsledky práce	Příliš malá pracovní hloubka	Nastavte správnou pracovní hloubku.
	Opotřebované nože	Vyměňte poškozené či opotřebované nože.

13. TECHNICKÉ ÚDAJE

Model....FZK 2115 E

Napájení 230–240 V, 50 Hz

Příkon.... 1 500 W

Otáčky naprázdno 380/min

Šířka záběru....450/330 mm

Pracovní hloubka 20 cm

Počet nožů 6 ks

Hmotnost....10,30 kg

Hodnoty emisí hluku podle normy

Garantovaná hladina akustického výkonu LwA....MAX 93 dB(A)

Úroveň vibrací.... 0,968 m/s² K = 1,5 m/s²

14. LIKVIDACE

Pokyny a informace o nakládání s použitým obalem

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů. Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Návod k použití v originálním jazyce.

15. PROHLÁŠENÍ O SHODĚ

FAST®

FAST ČR, a.s.

Černokostelecka 1621, 251 01 Řicany, Czech Republic tel.: [phone], fax: [phone]

EU PROHLÁŠENÍ O SHODĚ

Produkt/ značka: Elektrický kultivátor/ FIELDMANN

Typ/ model: FZK 2115-E jako výrobní model WR8025-1500-S-450U1

AC 230-240 V; 50 Hz; 1500W; šířka 450mm; váha 10,3kg; Třída II; IPX4

Naměřená hladina akustického výkonu: L _PA = 83,4dB(A)

Garantovaná hladina akustického výkonu: L WA= 93dB(A)

Výrobce: FAST ČR, a.s.

Černokostelecká 2111, 100 00 Praha 10, Czech Republic

VAT no: CZ26726548

Výrobek je ve shodě s níže uvedenými směrnicemi a nařízeními:

Datum vydání: 16.08.2020

Jméno: Ing. Zdeněk Pech

Podpis:

FAST FAST CR, a.s.

Černokostelecká 1621. 251 01 Řičany

ICO: 26726548 tel.: [phone]

DIĆ: CZ26726548 fax: [phone]

ICO: 26 72 65 48, DIC: 07-26 72 65 48

Bankovní spojení: Komerční banka Praha 1, Čů. 89309011/0100, Česká spořitelna Praha 4, Čů. 2375682/0800,

CSOB Praha 1, č.u. 8010-0116233383/0300

ELEKTRICKÝ KULTIVÁTOR

NÁVOD NA OBSLUHU

1. Všeobecné bezpečnostné pokyny 44
   Dôležité bezpečnostné upozornenia 44
   Obal 46
   Návod na použitie....46
2. Zásady bezpečnosti práce 47
   Pracovné oblečenie/pracovný priestor....48
   Prerušenie práce....48
   Ostatné riziká 48
3. Symboly 49
4. Účel použitia 50
5. Popis stroja 50
6. Zostavenie....51
7. Pred zapnutím elektrického kultivátora 53
   Prívodný kábel zariadenia....53
8. Prevádzka....54
9. Použitie....55
   Odstraňovanie cudzích predmetov 56
10. Údržba....56
11. Skladovanie ....57
12. Riešenie problémov....58
13. Technické údaje....59
14. Likvidácia 60

1. VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

Dôležité bezpečnostné upozornenia

Nepoužívajte v nebezpečnom prostredí

Udržujte mimo dosahu detí

Pri práci s kultivátorom dávajte pozor na predlžovací kábel. Dávajte pozor, aby ste sa o kábel nepotkli. Kábel vždy veďte preč od nožov kultivátora.

Ochrana proti prehriatiu

Stroj nikdy nenoste za kábel ani za kábel netrhajte, aby ste ho vytiahli zo zásuvky. Kábel chráněte pred horúčavou, olejmi a ostrými hranami.

Pre najlepší výkon a najmenšie riziko úrazu stroj udržujte čistý a pravidelne kontrolujte predlžovací kábel a v prípade, že je poškodený, vymeňte ho. Udržujte držadlá suché, čisté a nepofíkané olejom.

Zostaňte ostražití

Pred začatím akýchkol'vek prác na údržbe či opravách kultivátora zariadenie vypnite, vyčkajte, až sa jeho nože zastavia a odpojte ho od napájania.

Elektrický kultivátor nikdy nenechávajte na pracovnej ploche bez dozoru.
* Pri prerušení práce vždy ponechajte elektrický kultivátor na bezpečnom mieste a odpojte ho od napájania.
* Pri premiestňovaní z jednej pracovnej plochy na inú kultivátor vypnite a počkajte, až sa nože zastavia. Odpojte napájací kábel.

Ostatné riziká

1. Bezpečnostná poistka spínača
2. Spínacia páka
3. Horný diel držadla
4. Stredný diel držadla
5. Skrutka držadla s krídlovou maticou
6. Spodný diel držadla
7. Motor
8. Ochrany kryt nožov
9. Ocel'ové nože
10. Bezpečnostný držiak kábla

6. ZOSTAVENIE

1. K spodnému dielu držadla pripojte stredné diely držadla a zaistite krídlovou maticou (obr. 3).

Obr. 3

- Pomocou priložených skrutiek ST4 × 20 pripevnite k držadlu spínaciu skriňu (obr. 4). Jednotlivé časti spínacej skrine musia zapadnúť do otvorov v držadle. Následne káble k držadlu prichyťte plastovými úchytmi (obr. 5).

– následne nasad'te kolieska a podložky. Zaistite závlačkou na každej strane a nasad'te kryty (Obr. 7)

Obr. 6

Celková dížka napájacích káblov nesmie prekročiť 40 metrov, pretože prekročenie tejto vzdialenosti vedie k zníženiu výkonu elektromotora. Napájací kábel musí mať prierez 3 × 1,5 mm².

1. Pred zapnutím kultivátora sa uistite, že je rám kolies zdvihnutý. Na zdvihnutie rámu vytiahnite zamykací čap, otočte rám kolies hore a čap opäť uvolnite. Rám kolies zostane zaistený v hornej polohe. (Obr. 8)

1. Zapnutie
   – Pripojte prívodný napájací kábel a zaistite ho do bezpečnostného držiaka kábla (obr. 9)
2. Najprv stlačte bezpečnostnú poistku spínača (obr. 10, bod 1) a držte ju stlačenú. Potom pritiahnite spínaciu páku k držadlu (obr. 10, bod 2) a uvoľnite bezpečnostnú poistku.

Obr. 9

! Pri práci na svahu vždy stojte šikmo k svahu, aby ste udržali pevný, bezpečný postoj. Nepracujte na extrémne strmých svahoch.

9. POUŽITIE

Odstraňovanie cudzích predmetov

Pred vykonávaním údržby odpojte napájanie.

Pri vykonávaní údržby používajte ochranné rukavice.

Na čistenie kultivátora nikdy nepoužívajte hadicu s vodou! Kultivátor nikdy neumývajte tečúcou a najmä tlakovou vodou.

Ak chcete odstránit pôdu a nečistoty z prevodovky a nožov, použite tuhú kefu alebo navlhčenú handričku. Vyčistite otvory na kryte motora a odstránite všetky zvyšky trávy a nečistôt. Hned' po vyčistení nože a hriadel' utrite do sucha a naneste tenkú vrstvu oleja, aby sa zabránilo korózii.

Montáž a demontáž nožov

Pri dlhodobom skladovaní sa uistite, či je kultivátor chránený proti korózii a mrazu.

Otáčky naprázdno 380/min

Šírka záberu....450/330 mm

Pracovná híbka....20 cm

Počet nožov 6 ks

Hmotnosť 10,30 kg

Garantovaná hladina akustického výkonu LwA....MAX. 93 dB(A)

Úroveň vibrácií....0,968 m/s² K = 1,5 m/s²

14. LIKVIDÁCIA

Produkt/ značka: Elektricky kultivátor/ FIELDMANN

Type/ model: FZK 2115-E ako tovární model WR8025-1500-S-450U1

AC 230-240V, 50Hz, 1500W, šírka 450mm, váha 10,3kg, Trieda II, IPX4

nameraná hladina akustického výkonu: L _P/A = 83,4dB(A)

garantovaná hladina akustického výkonu: L WA= 93dB(A)

Výrobca: FAST ČR, a.s.

Černokostelecká 2111, 100 00 Praha 10, Czech Republic

VAT no: CZ26726548

Výrobok je ve zhode s níže uvedenými smernicami a nariadeniami:

Bankovní spojení: Komerční banka Praha 1, Čů. 89309011/0100, Česká spořitelna Praha 4, Čů. 2375682/0800,

CSOB Praha 1, c.u. 8010-0116233383/0300

ELEKTROMOS KULTIVÁTOR

HASZNÁLATI ÚTMUTATÓ
