NÁVOD NA OBSLUHU GT640AB GORENJE

Návod na obsluhu, inštaláciu a pripojenie

Kombinovaný plynový vstavaný varný panel

Kombinovaný a plynový vstavaný varný panel

Vážený zákazník

Kombinovaný a plynový vstavný varný panel je Určený na použitie v domácnostiach.

Naše výrobky sú zabalené v materiáloch priaznivých k životnému prostrediu, ktoré sa dajú recyklovať, zlikvidovať, alebo zničit’ bez zát’aže na životné prostredie.

Pokyny k obsluhe

Pokyny k obsluhe sú určené pre užívatel'a. Popisujú spotrebič a jeho použitie. Pokyny platia pre rôzne typy spotrebičov a z toho dôvodu môžu obsahovať popis funkcií, ktoré nemusia byt dostupné na vašom spotrebiči.

Pokyny k pripojeniu

Tieto pokyny platia iba pre krajinu, ktorej symbol je znázornený na spotrebiči. Ak sa na spotrebiči nenachádza symbol žiadnej krajiny, dodržujte technické pokyny pre prispôsobenie spotrebiča požiadavkám a pravidlám pre používanie v danej krajine.

Spotrebič musí byt' pripojený v súlade s pokynymi, ktoré sú pri ňom priložené, ako aj v súlade s platnými smernicami a normami. Pripojenie môže vykonať iba kvalifikovaná osoba.

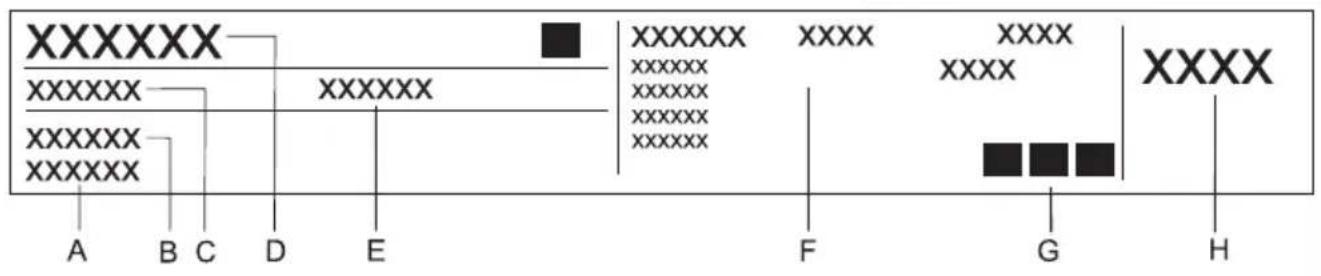

Typový štítok

Typový štítok obsahujúci základné informácie o spotrebiči, sa Nachádza na dolnej strane panela.

Dôležité upozornenia ....3

Ovládanie elektrických varných zón......8

Obsluha plynových horákov 9

Špeciálne upozornenia a chybové hlásenia ..... 11

Inštalácia....12

Pripojenie spotrebiča k elektrickej sieti ....15

Pripojenie varného panela k prívodu plynu .....16

Tabul'ka trysiek ....19

• Inštalácia spotrebiča do kuchynskej pracovnej plochy a jeho pripojenie k el. sieti a plynu môže byť vykonaná iba primerane kvalifikovaným technikom.
• Ked' je spotrebič v prevádzky, vytvára v miestnosti d'alšie teplo a vlhkost'. Ked' sa spotrebič používa dlhšiu dobu pri vysokej úrovni výkonu, je možno v miestnosti, kde je spotrebič nainštalovaný, potrebná zosilnená ventilácia, alebo použitie kuchynského odsávača pár.
• Nepoužívajte plynové horáky, ak sa plameň zdá byť nestabilný.
• Ak v miestnosti pocítite plyn, ihned' uzatvorte prívod plynu bud' na plynovej bombe, alebo na rozvode plynu, zastavte všetky zdroje otvoreného ohňa (vrátane cigariet), prevetrajte miestnosť, nezapínajte žiadne elektrické spotrebiče a zavolajte špecialistu na zemný plyn.
• Hlavný ventil prívodu plynu by ste mali tiež uzatvorit, ak plynové horáky nebudete používať dlhšiu dobu (napr. ked' odchádzate na dovolenku).
• Nenechávajte malé deti bez dozoru, ked' je spotrebič v prevádzke. Riziko popálenia a obarenia!
• Počas varenia sa môže vznietit' prehriaty tuk alebo olej. Hrozí riziko popálenia a požiaru; preto majte pod kontrolou celý priebeh varenia.
• Nepoužívajte varný panel na vykurovanie miestnosti. Neumiestňujte prázdne panvice na panel.
• Uistite sa, že časti horákov sú správne umiestnené / nainštalované.
• Sklokeramické panely sa nesmú používať ako pracovná plocha. Ostré predmety môžu spôsobit škrabance.
• Príprava jedla v tenkých alumíniových alebo umelohmotných nádobách na horúcich varných zónach nie je dovolená. Neumiestňujte žiadne plastické predmety, alebo hliníkovú fóliu na sklokeramický panel.
• Ak sa pri paneli nachádza elektrická zásuvka, do ktorej je zapojený iný spotrebič, zabezpečte, aby sa siet'ový kábel nedostal do kontaktu s horúcimi varnými zónami.
• Neodkladajte žiadne tepelne citlivé predmety, materiály, alebo látky pod panel, napr. čistiace prostriedky, spreje atd'.
• Nepoužívajte sklokeramický panel, ak je prasknutý, alebo zlomený. Ak sa objaví akákol'vek viditel'ná prasklina, ihned' odpojte spotrebič z el. zásuvky.
• V prípade chyby v prevádzke spotrebiča, ihned' odpojte spotrebič od elektrickej siete a kontaktujte servisné stredisko.
• Nepoužívajte na čistenie varného panela parné čističe, alebo vysoko-tlakové čističe, pretože hrozí riziko úrazu elektrickým prúdom.
• Spotrebič je vyrobený v súlade s dôležitými platnými bezpečnostnými normami. Napriek tomu odporúčame, aby osoby so zníženou fyzickou, pohybovou, alebo mentálnou schopnosťou, alebo osoby s nedostatočnými skúsenosťami, alebo znalosťami nepoužívali spotrebič bez dozoru kvalifikovanej osoby. Rovnaké odporúčania platia, ked' spotrebič používajú osoby s nízkym vekom.
• Pri dlhšom používaní liatinoželezných platní, môže príst' k zmene farby okolo varných zón. Na to sa nevztahuje záruka.

Symbol na výrobku alebo na jeho obale znamená, že s výrobkom sa nesmie zaobchádzat' ako s domovým odpadom. Namiesto toho ho treba odovzdat' v zbernom stredisku na recykláciu elektrických alebo elektronických zariadení. Zabezpečte, že tento výrobok bude zlikvidovaný správnym postupom, aby ste predišli negativnym vplyvom na životné prostredie a l'udské zdravie, čo by bolo spôsobené nesprávnym postupom pri jeho likvidácii. Podrobnejšie informácie o recyklácii tohto výrobku získate, ak zavoláte miestny úrad vo Vašom bydlisku, zberné suroviny alebo obchod, v ktorom ste výrobok kúpili.

Popis spotrebiča

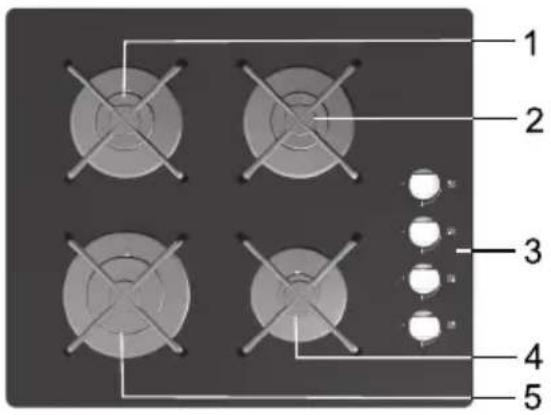

Horná strana kombinovaného variča s plynovými varnými zónami

	•	plynový ventil je uzavretý
	◇	Maximálny výkon
	◇	minimálny výkon

Varné zóny

Zapnite varné zóny na 3 až 5 minút a zvol'te maximálnu úroveň výkonu; niektoré výpary z varného panela môžu zmiznút'. Týmto spôsobom dosiahne ochranný kryt na varnom paneli svoju maximálnu pevnost'.

• Nezapínajte prázdnu varnú zónu bez nádoby a nikdy nepoužívajte varný panel na vykurovanie izby!
• Uistite sa, že varné zóny a dolné časti nádob sú čisté a suché, a že je medzi nimi možné dostatočné prevádzanie tepla, aby ste sa vyhli akémukol'vek poškodeniu ohrevného povrchu.
• Akýkolvek tuk alebo olej, ktorý ostal na varnej zóne sa môže vznietit'. Preto budte pri používaní tuku a oleja pri príprave jedla opatrný.
• Nekladte mokrú nádobu alebo zaparenú pokrievku na varné zóny, pretože vlhko ich môže poškodit'.
• Nenechávajte horúcu nádobu vychladnút na varných zónach, pretože sa pod nimi tvorí vlhko, čo spôsobuje koróziu.

Používajte vysoko-kvalitný kuchynský riad s rovným a pevným dnom.

• Prenos tepla je najlepší, ked' dno nádoby a varná zóna majú rovnaké rozmery a nádoba je položená na stred varnej zóny.
• Ked' používate tvrdené sklo (Pyrex), alebo porcelánové nádoby, dodržujte, prosím pokyny výrobcu tohto riadu.
• Ked' používate tlakový hrniec, nenechávajte ho bez dozoru, kým nedosiahne požadovanú teplotu. Varná zóna by mala byt' počiatočne nastavená na maximálny výkon; pretože tlak stúpa, , pomocou senzorov znížte výkon podľa pokynov výrobcu tlakového hrnca.
• Zaistite, aby bol vždy dostatok vody, aj v tlakovom hrnci aj v akejkoľvek inej nádobe na varenie, pretože použitie prázdnej nádoby na varnom paneli môže spôsobit' prehriatie, ktoré poškodí aj nádobu aj varnú zónu.
• Riad z tvrdeného skla (Pyrex) so špeciálne brúseným dnom je vhodný na použitie na varných paneloch, ak sa veľkost’ou zmestí na varnú zónu. Nádoby s väčšími rozmermi sa môžu porušit’ kvôli tepelnému namáhani.
• Ked' používate akýkol'vek špeciálny, alebo netradičný riad, dodržujte pokyny výrobcu kuchynského riadu.

Úspora energie

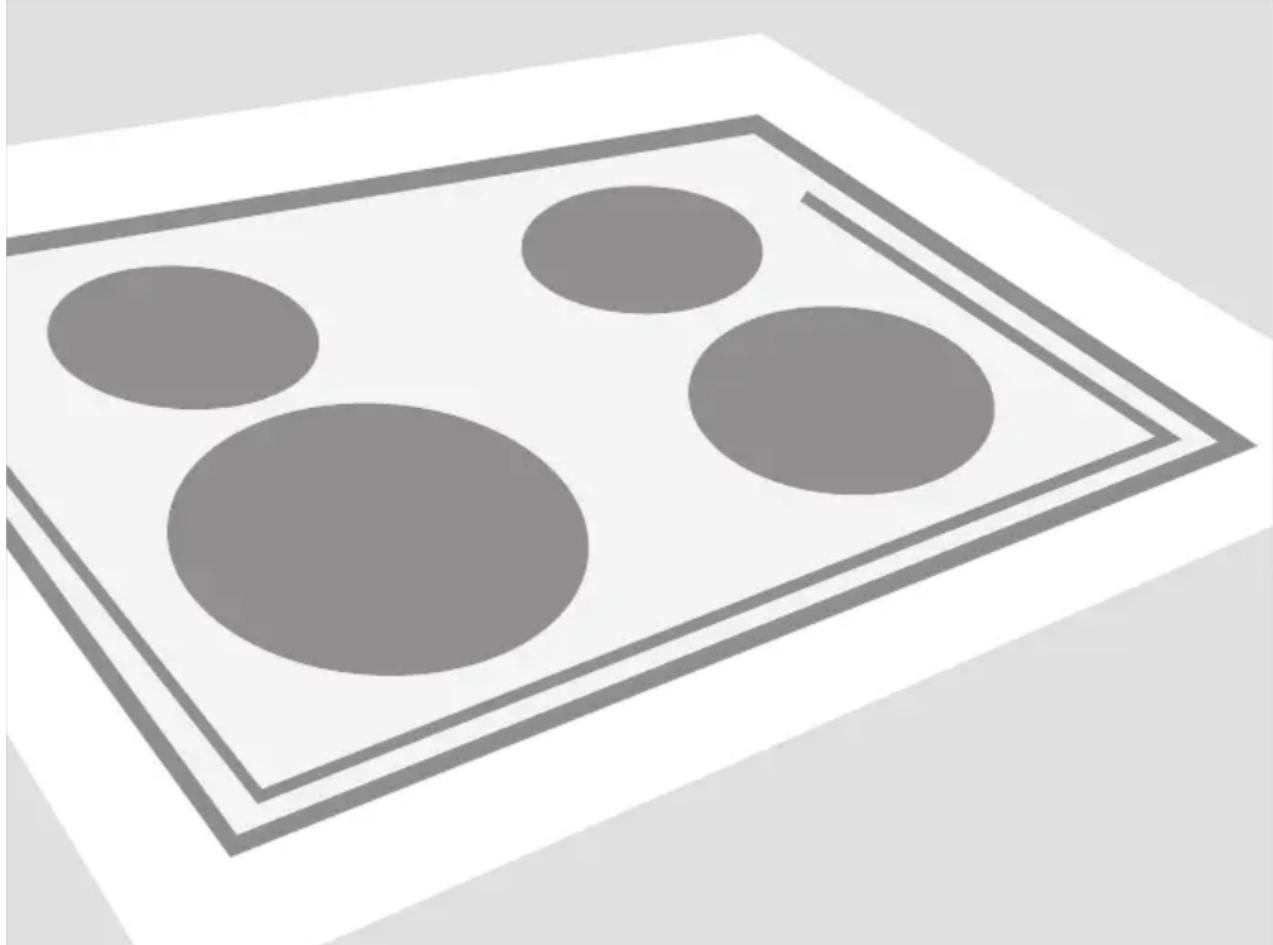

• Rozmery dna nádoby by mali súhlasit's rozmermi varnej zóny. Ak je nádoba príliš malá, premrhá sa teplom; navyše, použitie príliš malej nádoby môže poškodit' varnú zónu.
• Vždy ked' je to možné pri varnom procese, použite pokrievku.
• Nádoba by mala byť náležitej veľkosti vzhľadom na množstvo pripravovaného jedla. Prípravou malého množstva jedla vo veľkej nádobe plytváte energiou.
• Jedlá, ktoré potrebujú dlhú dobu na varenie by ste mali pripravovat' v tlakovom hrnci.
• Nejakú zeleninu, zemiaky atd'. môžete varit' v malom množstve vody; ale, pevne položte pokrievku. Ked' sa voda chystá vriet', znížte výkon na nastavenie, ktoré udrží teplotu tesne nad bodom varu.

Dôležité upozornenia

B) Plynové varné zóny

• Ak si želáte rýchlo vypražit jedlo, nastavte plynový horák na ihned maximálny výkon a znižujte výkon podľa vášho postupu.
• Pri niektorých modeloch sú plynové horáky vybavené zariadeniami termoelektrickej ochrany. Ak plameň horáka náhodou alebo neúmyselne vyhasne (napr. ked' nejaké tekutiny vykypia, alebo ked' je v miestnosti prievan), prívod plynu sa automaticky uzatvorí a tým predchádza úniku plynu do miestnosti.
• Ak plynový horák nie je vybavený termoelektrickou ochranou, bude plyn unikat' do miestnosti!
• Kryt plynového horáka by mal byť vždy umiestnený opatrne na korunu horáka. Uistite sa, že štrbiny v korune horáka nie sú zablokované.

1 Kryt koruny horáka
2 Koruna horáka s úchytom krytu horáka
3 Termo-prvok (iba s chránenými horákmi, dostupný pri niektorých modeloch)
4 Zapal'ovacia sviečka
5 Tryska

Kuchynský riad

• Správne zvolený kuchynský riad umožní optimálnu dobu varenia a spotrebu plynu. Rozmer panvice je najdôležitejší parameter.
• Plamene, ktoré presiahnu roh panvice, ktorá je príliš malá, môžu poškodit' kucnyský riad; okrem toho je spotreba plynu v takýchto prípadoch vyššia.
• Na podporu horenia je potrebný plyn. Ak je panvica príliš veľká, nie je potrebný prívod vzduchu; následkom toho je nižší efekt horenia.

Nadstavec varnej zóny (dostupný iba pri niektorých modeloch) Použite nadstavec, keď používate panvicu s menším rozmerom. Umiestnite nadstavec na varnú zónu nad prídavný horák.

Typ horáka Rozmer panvice
Vel'ký (3,0kW) 220-260 mm
Normálny (1,75kW) 180-200 mm
Prídavný (1,0kW) 120-140 mm

• Varná zóna dosiahne zvolený výkon a teplotu veľmi rýchlo; ale oblast' obklopujúca varné zóny zostane relatívne chladná.
• Panel je odolný voči zmenám teploty.
• Panel je tiež nárazuvzdorný. Nádoby naň môžete položit' surovo, bez toho, aby sa poškodil.
• Sklokeramický panel by ste nemali používať ako pracovnú plochu. Ostré predmety môžu spôsobit’ škrabance.
• Príprava pokrmu v tenkých hliníkových alebo plastických nádobách na horúcich varných zónach nie je povolená. Neklad'te žiadne umelohmotné predmety, alebo hliníkové fólie na sklokeramický panel.
• Nikdy nepoužívajte sklokeramický panel, ktorý je prasknutý, alebo zlomený. Ak na panel spadne nejaký predmet ostrou hranou, môže spôsobit' nalomenie panela / sklokeramiky. Následky sú viditel'né ihned', alebo iba o chvíľu. Ak by sa objavili nejaké praskliny, ihned' odpojte spotrebič z elektrickej siete.
• Ak sa rozsype cukor na horúci sklokeramický varný panel, alebo cukrový pokrm, ihned' utrite panel.

Ovládanie elektrických varných zón

• Varné zóny ovládate pomocou ovládačov zabudovaných do ovládacích panelov.
• Ked' je zapnutá aspoň jedna varná zóna, rozsvieti sa žltá LED kontrolka.
• Úrovne výkonu sú naznačované číslami od 1 do 6 na ovládacích prvkoch. Jednotlivé úrovne sú volitel'ne po krokoch. Krokový ovládač môžete otáčat' v obidvoch smeroch..
• Varnú zónu môžete vypnút' tri až pät' minút pred ukončením varenia, aby ste využili zvyšné teplo a ušetrili nejakú energiu (nasledujúca tabul'ka obsahuje nejaké príklady použitia jednotlivých úrovní výkonu).

S
0 Varná zóna je vypnutá
1	Mudržiavanie teploty a ohrievanie menších množstievr jedla
2 Ohrievanie
3 Ohrievanie, alebo dlhšie varenie väčšieho množstva
4 Postupné varenie / vyprážanie (napr. omelety atd.)
5 Vyprážanie
6 Rýchle ohrievanie

Obsluha plynových horákov

Zapálenie a obsluha horákov

• Obsluhujte plynové horáky pomocou ovládačov a panela. Úrovne výkonu sú vyznačené na ovládačoch symbolmi veľkého a malého plameňa (pozri kapitola Popis spotrebiča).
• Otočte ovládač cez symbol veľkého plameňa (☐) k symbolu malého plameňa (☐) Prevádzkový rozsah leží medzi týmito dvoma symbolmi plameňov.
• Plynové horáky môžete zapáliť pomocou elektrického štartéra zabudovaného do každého horáka (dostupný iba pri niektorých modeloch).

• Na zapálenie plynového horáka stlačte ovládaci prvok zvoleného horáka a otočte ho do polohy maximálneho výkonu (plameňa). Elektrický štartér sa vytvorí automaticky, zapáli vypúšťaný plyn.
• Ak elektrické zapal'ovanie nepracuje kvôli výpadku prúdu, alebo kvôli vlhkej zapal'ovacej sviečke, plyn môžete tiež zapálit pomocou zápalky, alebo plynového zapal'ovača. Po zapálení plynu, držte ovládací prvok stlačený niekol'ko sekúnd, kým sa plameň neustáli.
• Plameň môžete potom nastavit' medzi maximálnu a minimálnu úroveň. Žiadne nastavenie medzi (☐) a (☐).sa neodporúča, pretože plameň nie je stabilný v tomto intervale a môže vyhasnút'.

Ak sa horák nezapáli po stlačení ovládača na pät' sekúnd, uzatvorte horák a počkajte najmenej jednu minútu. Potom zopakujte zapal'ovanie.

Ak plameň horáka zhasne (za akéhokol'vek dôvodu), uzatvorte horák a počkajte najmenej jednu minútu pred d'alším pokusom o zapálenie.

- Na zhasenie plameňa a uzatvorenia prívodu plynu do horáka, Otočte ovládaci prvok doprava, do polohy "OFF" (●).

Čistenie

Po každom použití skokeramického panelu, počkajte pokým nevychladne a vyčistite ho; v opačnom prípade sa aj malé zvyšky na panelu môžu spálit' pri opätovnom použití spotrebiča.

Pre pravidelné čistenie a údržbu sklokeramického povrchu používajte špeciálne prípravky, ktoré vytvoria ochrannú vrstvu na povrchu, ktorá bráni znečisteniu. Pred každým použitím utrite akýkol'vek prach a iné častice z povrchu panelu a dna riadu, pretože by mohli poškriabať povrch (Obrázok 1). Pozor: ocel'ová vlna, drsné špongie a drsné prostiedky môžu poškodit' povrch rúry. Sklenený povrch môžete taktiež poškodit' agresívnymi čističmi a nesprávnymi ale nedostatočne premiešanými tekutými čističmi (Obrázok 1 a Obrázok 2). Nápisy a indikátory na paneli môžu byť poškodené, ak používate agresívne čistiace prostriedky po okrajoch varných zón, alebo ak používate riad s poškodeným dnom.

Siet'otlač môžete pri používaní agresívnych alebo abrazívnych čistiacich prostriedkov poškriabať, taktiež ju môžete poškriabať s poškodeným dnom používaných riadov (obr. 2).

Vodné škvrny môžete odstránit' pomocou jemného roztoku octu a vody; avšak, nepoužívajte tento roztok na čistenie rámika (len pri niektorých modeloch, pretože môže stmavnút'. Nepoužívajte agresívne spreje alebo odvápňovacie prostriedky (Obrázok 3).

Silné škvrny môžete odstránit' použitím špeciálnych prostriedkov a náradia na čistenie sklokeramického povrchu. Ked' používate tieto produkty, dodržiavajte pokyny výrobcu.

Uistite sa, aby ste odstránili akékol'vek zvyšky čistiacich prostriedkov, pretože môžu poškodit' varný panel pri zohraiti varných zón (Obrzok 3).

Na odstránenie nepoddajných a spálených zvyškov používajte škrabku (obr. 4). Pri manipulácii so škrabkou bud'te opatrní, aby ste zamedzili zraneniu.

Škrabku používajte iba vtedy, ked' nemôžete nečistoty odstránit' pomocou vlhkej handričky alebo špeciálneho čistiaceho prostriedku určeného na čistenie sklokeramických plôch.

Uchopte škrabku v správnom uhle (45 ° až 60 °). Jemne zatlačte škrabkou na sklo a posúvaním ňou značnite odstraňovať nečistoty. Uistite sa, že plastová rukovát' škrabky (len u niektorých modelov), neprichádza do styku s horúcou varnou zónu.

Netlačte škrabkou kolmo na sklo, dbajte aby nedošlo k poškrabaniu povrchu varnej dosky s rukovät'ou škrabky alebo inou čast'ou než určeným ostrím.

Cukor a cukrové pokrmy môžu trvalo poškodit' sklokeramický povrch (Obrázok 5); preto ich musíte odstránit' zo sklokeramického povrchu čo najskôr, aj keď sú ešte varné zóny horúce (Obrázok 4). Akékoľvek zmeny farby sklokeramického povrchu nemajú vplyv na prevádzku alebo stabilitu povrchu. Takéto sfarbenia sú väčšinou výsledkom spálených zvyškov jedla alebo použitia riadu vyrobeného z materiálov ako je hliník alebo meď; tieto škvrny sa obtiažne odstraňujú.

Varovanie: Všetky poškodenia popísané vyššie sa prevažne týkajú vzhľadu, napr. vzhľadu spotrebiča a nemajú priamy vplyv na funkčnosť. Na takéto poškodenia nie je možné uplatnit' záručné konanie.

• Na čistenie nosníka horáka, povrchu varného panela a častí horáka použite horúcu vodu s trochou čistiaceho prostriedku na riad.
• Vyčistite termo-prvok a zapal'ovaciu sviečku jemnou kefou. Tieto časti musíte udržiavat' dokonale čisté, pretože iba tak budú fungovat' správne.
• Vyčistite korunu a kryt horáka. Obzvlášť dbajte na udržanie čistoty všetkych vyústovacích otvorov na korune a nezakrývajte ich.
• Po vyčistení, úplne vysušte všetky časti a znovu ich správne zmontujte. Časti, ktoré sú umiestnené nakrivo skomplikujú zapálenie horákov..

Upozornenie: Kryty horákov sú pokryt čiernym smaltom. Kvôli vysokým teplotám sa nedá zamedzit' odfarbeniu; ale toto neovplyvní prevádzku horákov.

Špeciálne upozornenia a chybové hlásenia

Počas trvania záruky môže akékol'vek opravy vykonávať iba servisné stredisko poverené výrobcom.

Pred prevádzaním akýchkol'vek opráv sa uistite, že spotrebič je odpojený od elektrickej siete bud'vytiahnutím poistky, alebo odpojením siet'ového káble zo zásuvky v stene.

Neoprávnená manipulácia a opravy kuchynského sporáka (varného panela) môže spôsobit' úraz elektrickým prúdom, alebo skrat; preto sa nepokúšajte vykonávať žiadne opravy svojpomocne. Prenechajte také úlohy odborníkovi, alebo autorizovanému servisu.

V prípade malých porúch, alebo problémov s prevádzkou (obsluhou) spotrebiča, skontrolujte nasledujúce pokyny, či nedokážete odstránit' príčiny svojpomocne.

Dôležité

Návšteva servisného technika počas záručnej doby bude účtovaná, ak spotrebič nefunguje kvôli nesprávnemu použitiu. Uchovajte tieto pokyny na mieste, kde sú vždy k dispozícii; ak predávate spotrebič inej osobe, tento návod na obsluhu by ste mali tiež priložit'.

V nasledujúcej tabul'ke sú nejaké rady k odstráneniu niektorých bežných problémov.

Čo sa stalo...?	Možná príčina	Čo urobit'?
... Horáky nebudú horieťPlameň je nepravidelný/nestabilný	Plameň je nepravidelný kvôlinesprávnym nastaveniamplynu.	Potrebujete odbornú kontroluplynovodu!
... Plameň z horákov sa náhle mení	Nesprávne zmontované časti kuchynského varného panela	Zmontujte horák správne.
... Zapálenie horáka zaberie viac času	Nesprávne zložené časti kuchynského varného panela	Zmontujte horák správne.
... Plameň zhasne krátko po zapálení	Ovládač stlačený príliš krátko, alebo slabo.	Držte tlačidlo stlačené dlhšiudobu. Pred uvoľnením stlačtetlačidlo silnejšie.
... Nosník sa odfarbil v oblasti horáka?	Tento jav je bežný výsledok spôsobený vysokou teplotou.	Vyčistite nosník s čistiacimprostriedok na kov.
... Zdroj elektrickej energie je prerušený?	Poistka môže byť vypálená. Skontrolujte poistku a vymeňte ju, ak je vypálená.
... Elektrické zapal’ovanie horákov nefunguje?	Medzi zapal’ovacou sviečkou a horákom sú zvyšky jedla alebosaponátu	Otvorte a dôkladne vyčistiteotvory medzi zapal’ovacousviečkou a horákom.
Ak kryt horáka nevyzerá čisto...	Súvislá nečistota Vyčistite kryty horákovsaponátom na kov.

Ak problém pretrváva napriek dodržaniu pokynov vyššie, zavolajte autorizovaného servisného technika. Odstraňovanie akýchkoľvek chýb, alebo okolností vyplývajúcich z nesprávného pripojenia, alebo používania spotrebiča nie je kryté zárukou. V takých prípadoch nesie náklady na opravu užívatel.

Inštalácia

Dôležité upozornenia

• Inštaláciu spotrebiča do kuchynskej pracovnej plochy a jeho pripojenie k zdroju napájania môže vykonat' iba primerane kvalifikovaný technik.
• Obklad alebo ostatné úpravy časti kuchynského nábytku, do ktorej bude zabudovaný panel by mala byt' spracovaná s lepidlom s tepelnou odolnost'ou (100 °C); inak by sa mohla odfarbit', alebo zdeformovat' pracovná plocha.
• Varný panel je rozmerovo zabudovatel'ný do pracovnej plochy nad časť kuchynského nábytku s rozmermi 600 mm alebo viac.

• Po inštalácii, predné dva upevňovacie prvky by mali byť vol’ne prístupné zdola.

• Diely kuchynského nábytku pod panelom by nemali byt' vybavené zásuvkou. Ak je diel kuchynskej linky vodorovná čast' steny, mal by byt' inštalovaný menej než 60 milimetrov od dolného povrchu pracovnej plochy. Priestor medzi čast'ou steny a panelom musí byt' prázdny; nemali by ste do tejto medzery umiestňovať žiadne predmety.

• Visiace, alebo na stenu montované kuchynské prvky by ste mali inštalovať vysoko, aby neovplyvňovali pracovný postup.
• Vzdialenost' medzi varným panelom a kuchynským odsávačom by nemal byt' menší ako je poznačené v pokynoch pre inštaláciu kuchynského odsávača. Minimálna vzdialenost' je 650 mm.
• Vzdialenost' medzi rohom spotrebiča a pril'ahlými vysokými dielmi kuchynského nábytku by nemala byt' menšia ako 100 mm.
• Použitie drevených dekoračných platní alebo dosiek na pracovné plochy za varným panelom je povolená, ak minimálna vzdialenost' zostane rovnaká ako je znázornené na inštalačnom obrázku.
• Minimálna vzdialenost' medzi zabudovaným panelom a zadnou stenou je vyznačená na inštalačnom nákrese.
• Varné panely môžete inštalovať na pracovné plochy, ktoré sú 30 až 50 mm hrubé.

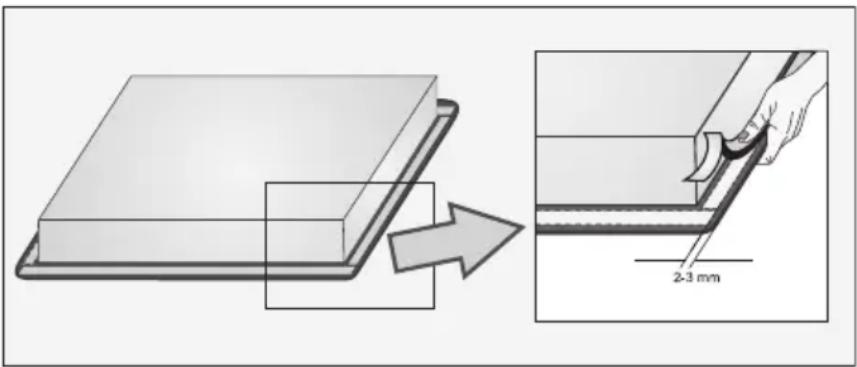

Inštalácia penového tesnenia

Pred založením spotrebiča do otvoru v kuchynskej pracovnej doske, musíte pripevnit' penové tesnenie na dolnú čast' sklokeramického (skleneného) varného panela (vid' obrázok vyššie). Neinštalujte spotrebič bez penového tesnenia!

Tesnenie by ste mali k spotrebiču pripevnit' nasledovným spôsobom:

• Odstráňte ochrannú fóliu z tesnenia.
• Potom pripevnite tesnenie k dolnej časti skla, približne 2 – 3 milimetre od hrany (ako je znázornené na obrázku). Tesnenie musíte pripevnit' okolo celej dĺžky sklenenej hrany a nemalo by presahovat' za rohy.
• Pri inštalácii tesnenia dávajte pozor, aby sa sklo nedostalo do styku s ostrými a špicatými predmetmi.

POZNÁMKA!

Na niektorých spotrebičoch je už tesnenie nainštalované!

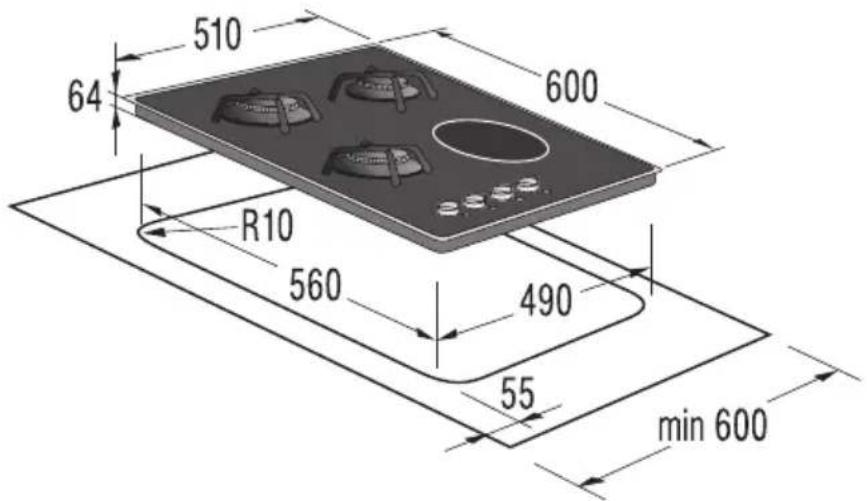

Rozmery výrezu v pracovnej ploche kuchyne

Postup inštalácie

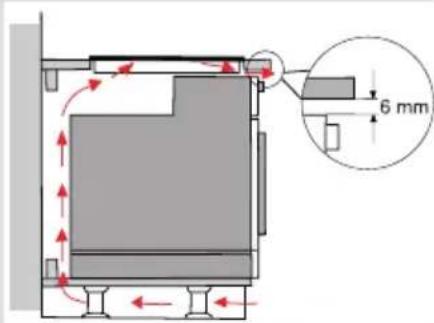

• Iba typy EVP4..., EVP2..., rúry vybavené chladiacim ventilátorom, môžu byť inštalované pod varný panel.
• Pred inštaláciou rúry by ste mali odstránit čast' zadnej steny kuchynskej linky, v mieste otvoru varného panela. Okrem toho by ste mali nechat' štrbinu najmenej 6 mm na prednej časti.

• Pracovná plocha by mala byt' inštalovaná úplne vodorovne.
• Odrezané povrchy by ste mali primerane chránit'.

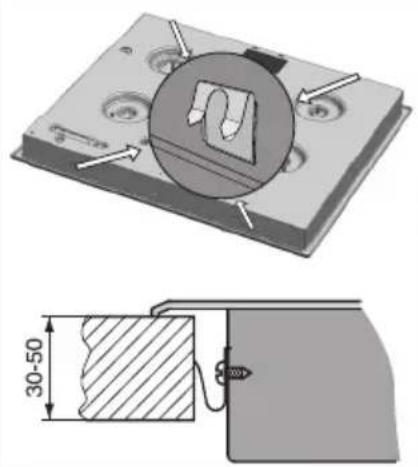

• Založte upevňovacie prvky (4) s priloženými skrutkami (4) na prednú a a zadnú stenu varného panela a výrezu pracovnej plochy.
• Pripojte varný panel k elektrickej sieti a prívodu plynu (pozri pokyny k pripojeniu vyrného panela do elektrickej siete a na prívod plynu).
• Založte lepiacu plombu na dolný roh varného panela.
• Vložte varný panel do výrezu a pevne ho stlačte zhora smerom k pracovnej ploche.
• Pre zaskrutkovanie upevňovacích spon nie je dovolené použit' skrutky dlhšie ako 6,5 mm.

Pripojenie spotrebiča k elektrickej sieti

Dôležité upozornenia

• Spotrebič môže pripojit' iba autorizovaný kvalifikovaný technik.
• Systém elektrickej ochrany by mal vyhovovať všetkým platným normám.
• Pripojovacie svorky sú dostupné, ked' otvoríte / odstránite kryt pripájacích svoriek.
• Pred pripojením spotrebiča sa uistite, že napätie vyznačené na typovom štítku sa zhoduje s napätím vo vašej domácnosti.
• Typový štítok so základnými informáciami je prilepený na dolnej časti panela.
• Elektrický obvod by mal tiež zahrňať všepólový prepínač, ktorý odpojí spotrebič od siete, ak je to potrebné, s minimálnym odstupom kontaktov 3 mm. Vhodné zariadenia obsahujú poistky, ochranné prepínače, atd'.
• Pripojenie by ste mali zvolit' podl'a možností inštalácie s ohl'adom na prúd a poistky.
• Kvôli ochrane pred rizikom požiaru môžu byt' tieto spotrebiče inštalované do pracovnej plochy vedl'a dielu kuchynskej linky, ktorý je vyšší ako spotrebič (ked' je inštalovaný); ale v tomto prípade kuchynská linka musí byt' nainštalovaná na druhej strane, susediaca so spotrebičom.
• Aktuálne časti vedenia a izolácie musia byt' chránené pred akoukolvek možnosťou priameho kontaktu.

UPOZORNENIE!

• Pred akoukol'vek manipuláciou odpojte spotrebič od elektrickej siete. Zapojte spotrebič v súlade s dodanou schémou elektrického pripojenia; uistite sa, že siet' má príslušné napätie! Uzemňovací kábel (PE) by ste mali pripojit' do svorky označenej symbolom uzemnenia.
• Sieťový kábel musí byť napájaný cez upevňovaciu svorku, ktorá ho chrání pred náhodným vypadnutím.
• Po pripojení spotrebiča, zapnite všetky varné zóny / horáky na približne tri minúty, aby ste sa uistili, že pracujú správne.

Schéma pripojenia

• Nesprávne pripojenie môže zničit' časti spotrebiča, čím zaniká nárok na záruku.
• Pred pripojením spotrebiča sa uistite, že napätie vyznačené na typovom štítku sa zhoduje s napätím vašej domácej elektrickej siete. Pripájacie napätie (230 V cez N) by mal overit kvalifi kovaný technik pomocou zodpovedajúcich meracích zariadení!
• Pripájací kábel na zadnej časti spotrebiča by mal byť zapojený takým spôsobom, aby sa nedotýkal zadnej steny spotrebiča, pretože sa táto časť počas prevádzky značne zahrieva.

Pripájacie premostenia sú vždy inštalované na osobitných miestach vo svorke. Skrutky pripájacich skriniek sú otvorené, čo znamená, že ich nepotrebujete d'alej uvol'nit' alebo odskrutkovať. Ked' upevňujete skrutky môžete počuť slabý "klik", čo znamená, že skrutky by mali byť upevnené / zaskrutkované úplne.

Nasledujúce typy môžete použit na pripojenie:

• Typ H05 RR-F 4×1.5 gumové pripájacie káble so zeleno- žltým ochranným vodičom,
• Typ H05 VV-F 4x1,5 PCV izolačné otočné káble so zeleno- žltým ochranným vodičom, alebo iný rovnocenný, alebo lepší kábel.

Pripojenie varného panela k prívodu plynu

Dôležité upozornenia

• Pri pripájaní spotrebiča k prívodu plynu dodržujte pokyny miestneho dodávateľa plynu.
• Varný panel je v dolnej časti vybavený zásuvkou na pripojenie plynu s vláknom EN ISO 10226-1/-2 alebo EN ISO228-1 (Závisí od priložených predpisov danej krajiny.).
• So spotrebičom bol tiež dodaný adaptér pre kvapalný plyn a nekovové tesnenie.
• Pri pripájaní by malo ste mali koleno R1/2 pevne držat', aby ste zabránili otáčaniu.
• Na utesnenie spojovacích miest použite nekovové schválené tesnenie a vhodný tmel.

Prispôsobenie na iný druh plynu

• Tesnenia môžete použit' iba raz. Hrúbka plochých nekovových tesnení by sa nemala zdeformovať na viac ako 25 percent.
• Na pripojenie spotrebiča k prívodu plynu použite otestovanú certifi kovanú ohybnú hadicu.
• Ohybná pripájacia hadica by sa mala pohybovat' vol'ne. Nemala by príst' do kontaktu s pohyblivými časťami kuchynskej linky (napr. zásuvka), alebo dolnou časťou varného panela.
• Ak je do časti kuchynského nábytku zabudovaná elektrická rúra, mala by byť vybavená chladiacim ventilátorom a pripojenie by malo byť vykonané pomocou rúry úlne vyrobenej z kovu (napr. nerezová ohybná rúra).

Po pripojení plynového varného panela, skontrolujte, či nepretekajú pripájacie miesta.

Pripájacia zásuvka prívodu plynu

A pripájacia zásuvka EN ISO 10226-1/-2 alebo EN ISO228-1 (Závisí od priložených predpisov danej krajiny.)
B Nekovové tesnenie o hrúbke 2 mm
C Adaptér pre skvapalnený plyn (Závisí od priložených predpisov danej krajiny.)

Po pripojení skontrolujte správnu funkciu horákov. Plamene musia byt' jasne viditel'né a mali by byt' modré a zelené v strede. Ak je plameň nestabilný, zvýšte minimálny výkon. Vysvetlite použitie horákov používatel'ovi a spoločne si prečítajte návod na obsluhu.

• Postup úpravy variča na iný druh plynu nevyžaduje vyberanie spotrebiča s pracovnej plochy.
• Pred úpravou odpojte spotrebič od elektrickej siete a uzatvorte ventil prívodu plynu.
• Vymeňte pôvodné trysky pre nominálne tepelné zaťaženie za zodpovedajúce trysky pre nový druh plynu (pozri tabuľka nižšie).
• Ked' upravujete spotrebič na skvapalnený plyn, upevnite nastavovaciu skrutku pre minimálne tepelné zaťaženie na doraz, aby ste dosiahli minimálne tepelné zaťaženie.
• Ked' upravujete spotrebič na zemný plyn, uvol'nite nastavovaciu skrutku minimálneho tepelného zaťaženia, aby ste dosiahli minimálne tepelné zaťaženie, ale neotočte ju viac ako 1,5 krát.

Nastavovacie prvky

1 Kryt koruny horáka
2 Koruna horáka s podporným krytom
3 Termo-prvok (iba pri chránených horákoch, dostupný iba pri niektorých modeloch)
4 Zapal'ovacia sviečka
5 Tryska

Na vol'ný prístup k nastavovacím prvkom, prosím dodržujte nasledujúce pokyny:

• Odstráňte podporné výstuhy a kryty horákov s jednotlivými korunami.
• Na dvojitých horákoch sú nastavovacie prvky prístupné za ochrannou platničkou hlavnej trysky.
• Odstráňte ovládacie prvky vrátane tesnení.

Plynový ventil

Regulačný ventil minimálneho tepelného zaťaženia.

Tabul'ka trysiek

Typ plynu, tlaku Prídavný horák Normálny horák Veľký horák
		max min	max min max min
Zemný plyn HWo=45,7÷54,7 MJ/m3,Zemný plyn E ,Zemný plyn E+Wo=40,9÷54,7 MJ/m3G20, p=20mbar	Nom. tepel.zaťaženie (kW) 1	0,36 1,75 0,46	3 0,76
	Spotreba (l/h) 95,21 34,4 16	6,62 4308 28	5,64 72,4
	Typ trysky(1/100mm)	72 * 97	* 115 *
	Kód trysky	690771 69	0772 690773
Tekutý plyn 3+, 3B/PWo=72,9÷87,3MJ/m3G30p=30 mbar	Nom. tepel.zaťaženie (kW) 1	0,36 1,75 0,46	3 0,76
	Spotreba (g/h) 72,71 26,2 12	7,24 33,4 21	8,12 55,3
	Typ trysky(1/100mm)	50	29/24	65	33/26	85	43/33
	Kód trysky	690780 69	0781 690782

• Regulačné ventily, ktoré sú továrenský zabudované sú určené pre skvapalnený plyn; ale ventily sú nastavené na prevádzku s druhom plynu, pre ktorý je spotrebič prednastavený vo výrobe.
• Ked' upravujete spotrebič na použitie s iným druhom plynu, regulačnú skrutku (ventil) dotiahnite, alebo uvoľnite podľa požadovaného prietoku (priepustnoti) plynu (ale regulačnú skrutku by ste nemali povolit viac ako 1,5 otáčky od pozície úplného upevnenia).

Výkon horáka je vyznačený meranou hornou Hs výhrevnosťou.

Upozornenie: tieto úlohy by mal vykonávat' iba kvalifikovaný technik, poverený spoločnost'ou dodávajúcou plyn, alebo autorizovaným servisným strediskom!

Typový štítok
